Y1、Y2电容

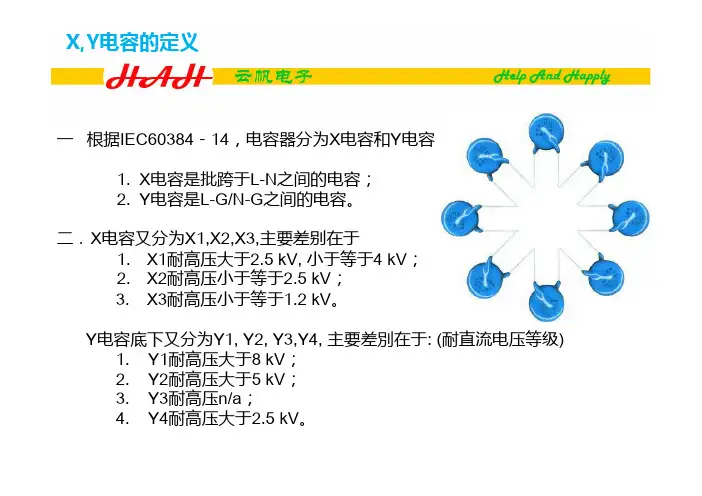

电容器分为一根据IEC60384－14，电容器分为X 电容和Y 电容1.X 电容是批跨于L-N 之间的电容；电容之间的电容2.Y 电容是L-G/N-G 之间的电容。

二．X 电容又分为X1,X2,X3,主要差别在于1.X1耐高压大于2.5 kV, 小于等于4 kV ；2.X2耐高压小于等于2.5 kV ；1.2kV 3.X3耐高压小于等于1.2 kV 。

Y 电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于: (耐直流电压等级)18kV 1.Y1耐高压大于8 kV ；2. Y2耐高压大于5 kV ；3. Y3耐高压n/a ；4Y425kV 4. Y4耐高压大于2.5 kV 。

它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人安规电容是指用于这样的场合即电容器失效后不会导致电击不危及人身安全. 它包括了X电容和Y电容。

电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y x L N）之间的电容一般选用金属薄膜电容；电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。

基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。

X电容抑制差模干扰，Y电容抑制共模干扰F级电容抑制差模干扰安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）线路受到雷击而引起，开关操作而引起，也可以是由于转换相邻设备而引起，也可以是转换使用该电容的设备而引起。

如果选择不当，电容无法承起也可以是转换使用该电容的设备而引起如果选择不当电容无法承受高的脉冲电压，易于击穿、失效。

1中的绝缘类型是过电压类型，显示出X1电容具有较高承受脉冲电压的表中的绝缘类型是过电压类型显示出能力，但是要注意的是X1电容最大的承受能力也是4KV，并不是所有的场合都可以使用X1电容。

如果电路输入侧的脉冲电压很高，则需要使用浪涌吸收器来降低线路中的脉冲电压大小X电容的使用原则：1. 在交流整流之前的电容要使用X电容；2. 永久连接式设备，一般应使用X1电容（固定连接一般配电是直接从建筑物主配电连接过来的，过电压等级认为等同于建筑物主配电的过电压等级）；3. 可插式设备，一般应使用X2电容；4. 对于存在高输入脉冲的电路，要先判断4对于存在高输入脉冲的电路要先判断脉冲电压是否超过电容的承受能力，然后选择合适的电容。

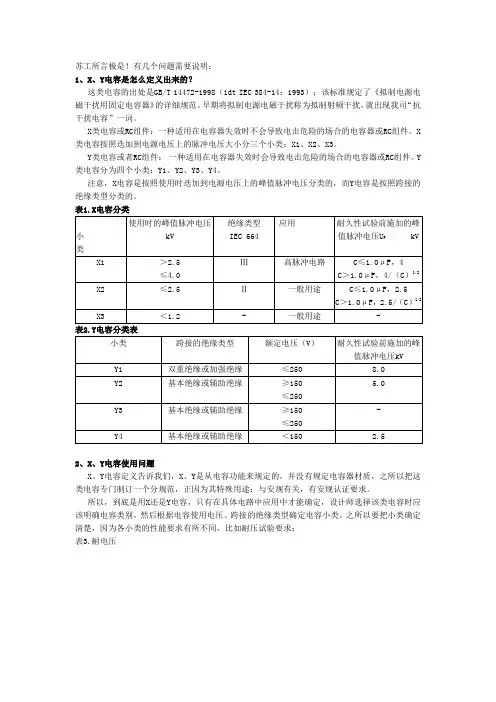

苏工所言极是！有几个问题需要说明：1、X、Y电容是怎么定义出来的？这类电容的出处是GB/T 14472-1998（idt IEC 384-14：1993）；该标准规定了《拟制电源电磁干扰用固定电容器》的详细规范。

早期将拟制电源电磁干扰称为拟制射频干扰，就出现我司“抗干扰电容”一词。

X类电容或RC组件：一种适用在电容器失效时不会导致电击危险的场合的电容器或RC组件。

X 类电容按照迭加到电源电压上的脉冲电压大小分三个小类：X1、X2、X3。

Y类电容或者RC组件：一种适用在电容器失效时会导致电击危险的场合的电容器或RC组件。

Y 类电容分为四个小类：Y1、Y2、Y3、Y4。

注意，X电容是按照使用时迭加到电源电压上的峰值脉冲电压分类的，而Y电容是按照跨接的绝缘类型分类的。

表1.X电容分类表2.Y电容分类表2、X、Y电容使用问题X、Y电容定义告诉我们，X、Y是从电容功能来规定的，并没有规定电容器材质，之所以把这类电容专门制订一个分规范，正因为其特殊用途：与安规有关，有安规认证要求。

所以，到底是用X还是Y电容，只有在具体电路中应用中才能确定，设计师选择该类电容时应该明确电容类别，然后根据电容使用电压、跨接的绝缘类型确定电容小类。

之所以要把小类确定清楚，因为各小类的性能要求有所不同，比如耐压试验要求：表3.耐电压3、目前在X、Y电容使用及物料代码描述上我们存在的问题？目前根据电容器行业生产水平及成本等考虑，最适合做X、Y电容的是聚丙烯薄膜电容及瓷片电容，大家注意，有的瓷片电容上甚至X、Y标志同时存在。

但是由于早期我司物料编码规则的不完善，在对这类电容的物料描述产生一定的错误，导致一定程度的误用，主要问题：1）同样一个规格的X或Y电容有多个料号，这主要是早期编码规则不严密造成的，加之安规认证标记不同，导致一个规格物料出现多个料号现象，针对这个问题，标准化室在主导改善；2）物料名称错误：按照电容器分类原则，电容器是以介质材料来命名，这样“抗干扰电容”属于描述功能的词语，显然不能做为电容器名称来使用。

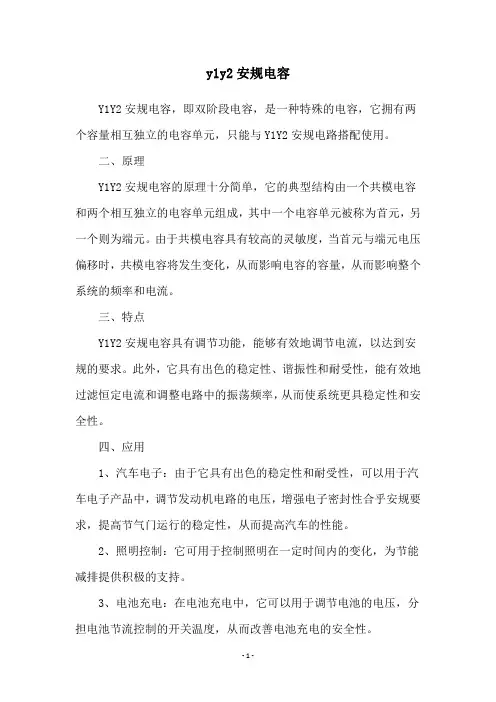

y1y2安规电容Y1Y2安规电容，即双阶段电容，是一种特殊的电容，它拥有两个容量相互独立的电容单元，只能与Y1Y2安规电路搭配使用。

二、原理Y1Y2安规电容的原理十分简单，它的典型结构由一个共模电容和两个相互独立的电容单元组成，其中一个电容单元被称为首元，另一个则为端元。

由于共模电容具有较高的灵敏度，当首元与端元电压偏移时，共模电容将发生变化，从而影响电容的容量，从而影响整个系统的频率和电流。

三、特点Y1Y2安规电容具有调节功能，能够有效地调节电流，以达到安规的要求。

此外，它具有出色的稳定性、谐振性和耐受性，能有效地过滤恒定电流和调整电路中的振荡频率，从而使系统更具稳定性和安全性。

四、应用1、汽车电子：由于它具有出色的稳定性和耐受性，可以用于汽车电子产品中，调节发动机电路的电压，增强电子密封性合乎安规要求，提高节气门运行的稳定性，从而提高汽车的性能。

2、照明控制：它可用于控制照明在一定时间内的变化，为节能减排提供积极的支持。

3、电池充电：在电池充电中，它可以用于调节电池的电压，分担电池节流控制的开关温度，从而改善电池充电的安全性。

五、注意事项1、使用Y1Y2安规电容时，应注意电容大小的选择，以确保系统的谐振频率与较低时的谐振频率相吻合。

2、Y1Y2安规电容属于精密件，安装时要仔细拧紧，防止松动，从而确保电容的正常工作。

3、使用Y1Y2安规电容时，首元和端元的电压应控制在±5V的范围内，以确保其正常的工作。

六、总结Y1Y2安规电容是一种特殊的电容，它具有调节功能，能够有效调节电流，使系统更具稳定性和安全性，能够广泛应用于汽车电子产品、照明控制以及电池充电等，在使用时应注意电容大小的选择、紧固安装以及控制电压，以保证其良好的使用效果。

y1y2安规电容电容器又称为电解电容器，是电子元件中最重要的部分，是电路中经常使用的元件。

本文将就Y1Y2安规电容进行详细阐述，旨在帮助读者了解该电容器的特性、使用方法以及安全要求。

1. Y1Y2安规电容简介Y1Y2安规电容是一种电容器，采用玻璃丝和聚氨酯（PU）材料制成，具有耐高温、耐高压、高纯度、低损耗等特点。

此外，Y1Y2安规电容的设计符合国家安规标准，使用寿命长，畸变率低，安全可靠，可靠性很高。

2. Y1Y2安规电容的使用Y1Y2安规电容可用于低压驱动驱动，比如，它可用于电机驱动、控制系统、电动工具、家用电器、计算机及其他低压驱动驱动系统。

此外，Y1Y2安规电容可用于更高压的系统。

例如，它可用于230V、400V或更高电压的驱动系统。

3. Y1Y2安规电容的安全性Y1Y2安规电容在使用前必须经过严格的安规检查，以确保电容器的安全可靠性。

此外，在安装Y1Y2安规电容时，必须确保电压、电流以及温度范围符合电容器规格。

并且，在使用过程中也应注意安全问题，避免因操作不当给电容器造成损坏。

4. Y1Y2安规电容的注意事项在使用Y1Y2安规电容时，应该注意以下几点：（1）有专业的技术人员才可以安装Y1Y2安规电容，以确保安装质量符合要求。

（2）装和更换Y1Y2安规电容时，应严格按照安全规范和电容器规格要求进行，以确保可靠性。

（3） Y1Y2安规电容不能与易燃物质接触，应避免将其放置在易燃环境中，以免引发火灾。

（4） Y1Y2安规电容在使用过程中应避免外力作用，不能使其受到振动、冲击等，以免出现故障。

5.结Y1Y2安规电容是一种符合安规标准的设计电容器，具有耐高温、耐高压、低损耗等特性，可用于低压驱动驱动、更高压的系统等。

此外，在使用Y1Y2安规电容时，要注意安装安全、避免外力作用等，以确保安全可靠性。
