直流稳压电源标准
直流稳压电源标准是一种针对直流稳压电源的技术规范和行业标准，它规定了直流稳压电源在各种应用场景下应达到的性能指标和安全标准。
标准旨在保证直流稳压电源的安全性和可靠性，以满足各种电子设备对电源的需求。
直流稳压电源标准通常包含以下内容：
1. 技术要求：明确直流稳压电源的技术指标，如输出电压范围、输出电流范围、稳压精度、输出纹波等。
2. 安全要求：规定直流稳压电源在正常工作和故障条件下应满足的安全标准，如绝缘强度、电气安全等。
3. 电磁兼容性要求：规定直流稳压电源在工作时应满足的电磁兼容性标准，以避免对周围环境和设备产生电磁干扰。
4. 环境适应性要求：规定直流稳压电源在各种工作环境下应满足的环境适应性标准，如温度、湿度、海拔高度等。
5. 可靠性要求：规定直流稳压电源在长时间工作状态下应达到的可靠性标准，如平均故障间隔时间、故障率等。
6. 生产和检测要求：规定直流稳压电源生产和检测过程中的工艺和质量控制标准。
直流稳压电源标准的制定和实施可以确保直流稳压电源的质量和性能，保障用户的权益和安全。
同时，直流稳压电源标准也可以促进直流稳压电源的技术进步和市场竞争。
例如，珠海直流稳压电源就是按照直流稳压电源标准进行生产和检测，以保证其性能和质量符合行业标准，同时在材料选用和生产工艺上也符合标准的要求，以保证装备能够正常工作。
目录直流电源系统技术标准 (1)直流电源系统技术监督规定 (24)直流电源系统评价标准（试行） (41)直流电源系统运行规范 (56)电力系统用蓄电池直流电源装置运行与维护技术规程 (81)通信用阀控式密封铅酸蓄电池 (96)中国移动行业蓄电池的维护标准 (105)中国电信行业蓄电池的维护标准 (108)通信用阀控式密封铅酸蓄电池技术要求和检验方法 (111)IEEE推荐用于站用阀控铅酸(VRLA)蓄电池的维护、测试和更换方法 (119)直流电源系统技术标准（附编制说明）1 总则1.1 为了适应电网发展要求，提高设备运行的安全可靠性，加强直流电源系统设备技术管理，特制定本技术标准。
1.2 本标准是依据国家和行业的有关标准、规程和规范并结合国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
1.3 本标准对直流电源系统设备的技术条件、订货、监造、出厂验收、包装贮运、现场安装、现场验收、试验方法等提出了具体要求。
1.4 本标准适用于国家电网公司系统的发电厂、变电所及其他电力工程对直流电源装置的技术管理。
2 引用标准以下为输电设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范，但不仅限于此：GB 13337.1-1991 固定型防酸式铅酸蓄电池技术条件GB/T 17626.2－1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.12－1998 电磁兼容试验和测量技术振荡波抗扰度试验DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 5044-2004 电力工程直流系统设计技术规定DL/T 459-2000 电力系统直流电源柜订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护规程DL/T 5120-2000 小型电力工程直流系统设计规程DL/T 781-2001 电力用高频开关整流模块国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司预防直流电源系统事故措施（国家电网生[2004]641号）3使用条件3.1 正常使用的环境条件3.1.1 海拔不超过1000m。
336v高压直流标准336v高压直流电源是一种常见的电源类型，广泛应用于工业生产和科研实验中。
为了确保安全和稳定的使用，制定了336v高压直流标准，下面将对336v高压直流标准进行详细介绍。
一、336v高压直流标准的定义。
336v高压直流标准是指对336v高压直流电源在设计、生产、安装和使用过程中的技术要求和规范的统一规定，旨在确保336v高压直流电源的安全可靠运行。
二、336v高压直流标准的适用范围。
336v高压直流标准适用于各类工业生产和科研实验中使用的336v高压直流电源设备，包括但不限于电力系统、通信设备、医疗设备等领域。
三、336v高压直流标准的技术要求。
1. 设计要求，336v高压直流电源设备应符合国家相关标准和规定，具有良好的抗干扰能力和稳定性。
2. 生产要求，生产厂家应按照标准要求进行生产，确保产品质量可靠，符合安全标准。
3. 安装要求，336v高压直流电源设备的安装应由具备相应资质的专业人员进行，符合相关安全规范。
4. 使用要求，使用336v高压直流电源设备时，操作人员应严格按照产品说明书进行操作，确保安全使用。
四、336v高压直流标准的检测方法。
对336v高压直流电源设备的检测应按照国家相关标准进行，包括但不限于输入输出电压检测、绝缘电阻测试、漏电流测试等。
五、336v高压直流标准的质量控制。
生产厂家应建立完善的质量控制体系，对产品的每一个环节进行严格把控，确保产品质量符合标准要求。
六、336v高压直流标准的维护和保养。
336v高压直流电源设备在使用过程中需要定期进行维护和保养，以确保设备的正常运行和延长使用寿命。
七、336v高压直流标准的意义。
336v高压直流标准的制定和执行，可以有效规范336v高压直流电源设备的生产、安装和使用，保障设备的安全性和稳定性，促进相关行业的健康发展。
综上所述，336v高压直流标准是对336v高压直流电源设备在设计、生产、安装和使用过程中的技术要求和规范的统一规定，其制定和执行对于保障设备的安全可靠运行具有重要意义。
电力系统直流电源设备通用技术条件及安全要求一、通用技术条件1. 输入电压范围：直流电源设备应能够在指定的输入电压范围内正常运行，通常范围为100V-240V。
2. 输出电压：直流电源设备应能够输出稳定的直流电压，符合设备所需的电压要求，通常范围为3V-24V。
3. 输出电流：直流电源设备应能够提供足够的输出电流，以满足设备正常运行所需的电流要求。
4. 效率：直流电源设备应具有高效率，能够将输入电能有效地转换为输出电能，以减少能源的浪费。
5. 稳定性：直流电源设备应具有良好的稳定性，能够在各种工作条件下保持输出电压和电流的稳定性。
6. 过载保护：直流电源设备应具有过载保护功能，能够在输出电流超出设备额定值时自动切断电源，以保护设备和使用者的安全。
二、安全要求1. 绝缘性能：直流电源设备应具有良好的绝缘性能，能够有效地避免漏电和触电事故的发生。
2. 过压保护：直流电源设备应具有过压保护功能，能够在输入电压超出设备额定值时自动切断电源，以保护设备和使用者的安全。
3. 过流保护：直流电源设备应具有过流保护功能，能够在输出电流超出设备额定值时自动切断电源，以保护设备和使用者的安全。
4. 温度保护：直流电源设备应具有温度保护功能，能够在设备温度超出安全范围时自动切断电源，以防止设备过热引发火灾或其他安全问题。
5. 环保要求：直流电源设备应符合环保要求，不得含有有害物质，符合相关的环保法规和标准。
总之，直流电源设备在使用过程中应符合上述通用技术条件和安全要求，以保障设备的正常运行和使用者的安全。
直流电源设备在现代电力系统中扮演着至关重要的角色，它们的性能和安全要求对整个系统的稳定性和可靠性都有着直接的影响。
因此，对直流电源设备的通用技术条件和安全要求的严格把控是非常必要的。
首先，针对通用技术条件，直流电源设备的输入电压范围是非常关键的。
现代的电器设备和通信设备对电源的要求多种多样、且不断更新，因此直流电源设备需要能够适应不同范围的输入电压，以满足不同设备的需求。

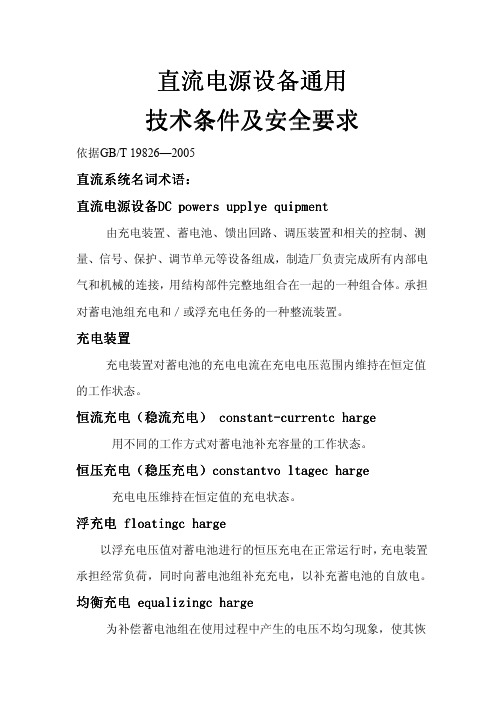

直流电源设备通用直流电源设备通用技术条件及安全要求技术条件及安全要求依据GB/T 19826—2005直流系统名词术语直流系统名词术语：：直流电源设备直流电源设备DC powers upplye quipment DC powers upplye quipment DC powers upplye quipment由充电装置、蓄电池、馈出回路、调压装置和相关的控制、测量、信号、保护、调节单元等设备组成，制造厂负责完成所有内部电气和机械的连接，用结构部件完整地组合在一起的一种组合体。
承担对蓄电池组充电和／或浮充电任务的一种整流装置。
充电装置充电装置充电装置对蓄电池的充电电流在充电电压范围内维持在恒定值的工作状态。
恒流充电恒流充电（（稳流充电稳流充电）） constant constant--current currentc harge c harge c harge用不同的工作方式对蓄电池补充容量的工作状态。
恒压充电恒压充电（（稳压充电稳压充电））constantvo ltagec harge constantvo ltagec harge充电电压维持在恒定值的充电状态。
浮充电浮充电 floatingc harge floatingc harge floatingc harge以浮充电压值对蓄电池进行的恒压充电在正常运行时，充电装置承担经常负荷，同时向蓄电池组补充充电，以补充蓄电池的自放电。
均衡充电均衡充电 equalizingc harge equalizingc harge equalizingc harge为补偿蓄电池组在使用过程中产生的电压不均匀现象，使其恢复到规定的范围内而进行的充电。
限流恒压充电限流恒压充电currentc ontentv oltage currentc ontentv oltage currentc ontentv oltagec harge c harge c harge采用限制电流，继而维持电压在恒定值的充电状态。
安徽淮南矿业（集团）有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造直流电源技术规格书编制：校核：室主任：项目负责人：所总工：煤炭工业合肥设计研究院二○一一年七月1. 总则1.0.1 本技术规范书仅适用于安徽淮南矿业(集团)有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造工程浮选车间6kV配电室高压开关柜的操作电源定货。
它包括直流系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本规范书和工业标准的优质产品。
1.0.3本技术规范书所使用的标准如遇与供方所执行的标准不一致时,按较高标准执行。
1.0.4本技术规范书经供、需双方确认后作为订货合同的技术附件，与订货合同正文具有同等法律效力。
1.0.5本技术规范书未尽事宜，由供、需双方协商确定。
2. 规范和标准应遵循的主要现行标准ZBK 45017-1990 阀控式密封铅酸蓄电池订货技术条件ZBK 45017-1990 电力系统用直流屏通用技术条件DL/T459-1992 充电、浮充电装置技术标准DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件LSD2-JT GZD系列电力系统用直流电源柜免维护电池选用技术JB/T8456-1996 低压直流成套开关设备GB3859 半导体电力变流器DL/T5120-2000 小型电力工程直流系统设计规程YD/T99-1996 通信用阀控式密封铅酸蓄电池技术要求和检验方法IEC896-2 固定型铅酸蓄电池一般要求和试验方法DL/T5044-95 火力发电厂、变电所直流系统设计技术规定SDJ9-1999 电测量及电能计量装置设计技术规程3. 环境条件3.1周围空气温度最高温度：38.7 ℃最低温度：0.1 ℃3.2环境相对湿度：日平均值：79～86 %(25℃)3.3 海拔高度： 4 m3.4 地震烈度：7 度（0.15g）3.5防护等级IP 30 级4. 工程概况及供货范围4.1工程概况电气主接线6 kV采用分段单母线，直流系统选用1组30Ah阀控式免维护铅酸蓄电池，配1套充电/浮充电装置，直流电压采用220V。
目次目次 (I)前言 .................................................................................................................. 错误!未定义书签。
1 总则 (1)2 规范引用文件 (1)3 术语和定义 (2)4 使用条件 (4)4.1 正常使用的环境条件 (4)4.2 正常使用的电气条件 (5)5 通用技术要求 (5)5.1 系统组成及配置原则 (5)5.2 直流系统电气接线 (6)5.3 对直流供电网络的要求 (6)5.4 直流系统的功能 (10)5.5 直流系统的主要技术参数要求 (10)6 直流系统主要部件技术要求 (11)6.1 充电装置和高频开关电源模块 (11)6.2 监控单元 (12)6.3 直流系统绝缘监察装置 (13)6.4 蓄电池管理单元 (14)6.5 降压硅链 (15)6.6防雷器技术要求 (16)6.7 测量表计的配置 (16)6.8 蓄电池技术要求 (16)6.9 直流屏柜技术要求 (18)7 现场安装要求 (19)7.1 安装场所的布局要求 (19)7.2 安装接线要求 (20)7.3 蓄电池安装注意事项 (20)8 标志、包装、运输、储存 (21)8.1 标志 (21)8.2 包装 (22)8.3 运输 (22)8.4 储存 (22)附录A（资料性附录）图一110~500kV直流系统电气主接线图 (24)附录B（资料性附录）直流系统I/O表 (25)附录C（资料性附录）直流系统设备检验和试验 (27)附录D（规范性附录）本规范用词说明 (33)本规范编制说明............................................................................................... 错误!未定义书签。
电信240V直流电源供电设备技术要求1. 引言直流电源供电设备是电信网络中的重要组成部分，为通信设备提供稳定可靠的电力支持。
本文档旨在规定电信240V直流电源供电设备的技术要求，以保证网络设备的正常运行和可靠性。
2. 设备规格和性能要求2.1 输入电源•输入电压范围：240VAC ± 10%•输入频率范围：50Hz ± 5%•输入电源插头类型：符合国家标准的插头•输入电源插口类型：符合国家标准的插口，能够稳定连接并保持良好接触2.2 输出电源•输出电压：240VDC ± 2%•输出电流：根据设备功耗要求在设备使用范围内调整•输出接口类型：符合相关电信标准和规范，能够与通信设备稳定连接2.3 效率和功率因数•效率：不低于80%，保证电源的能量利用效率•功率因数：不低于0.9，保证电源对电网的负载平衡和节能2.4 可靠性和稳定性•工作温度范围：0°C - 40°C，能够在不同环境条件下正常工作•工作湿度范围：不超过90%（无凝结），能够防止湿度对设备正常工作的影响•抗冲击能力：能够抵抗外界冲击和震动，不影响设备的稳定性和正常工作•抗干扰能力：能够抵御电磁干扰和噪声，保持电源的稳定输出•MTBF（平均无故障时间）：不低于50,000小时，保证设备的长期稳定运行3. 安全要求3.1 输入保护•过流保护：当输入电流超过设备承载能力时，自动切断输入电路，防止设备损坏和安全事故发生•过压保护：当输入电压超过设备承受范围时，自动切断输入电路，保护设备安全运行•过热保护：当设备温度超过安全工作范围时，自动关闭设备，以防止设备过热引发危险3.2 输出保护•短路保护：当通信设备出现短路情况时，电源自动切断输出电路，防止设备和电源的损坏•过载保护：当通信设备功耗超过电源承载能力时，设备应自动切断输出，以保护通信设备和电源3.3 绝缘和接地•绝缘电阻：电源的输出和输入之间的绝缘电阻应符合国家标准要求，确保用户的安全和设备的可靠性•接地保护：电源设备应具有良好的接地保护，防止因接地不良导致的电击风险和设备故障4. 电磁兼容性要求•符合国家和行业标准的电磁兼容性要求，确保电源设备不对周围环境和其他设备产生电磁干扰或者受到干扰5. 标识和认证要求•标识：电源设备上应标明生产厂商、型号、输入/输出电压、功率等必要信息•认证：电源设备应通过相关的国家和行业认证，如CCC认证、CE认证等6. 维护和保养要求•维护手册：为了保证电源设备的正常运行和延长使用寿命，供应商应提供详细的维护手册和保养指南给用户•定期检测和维护：用户应按照维护手册的要求，定期对电源设备进行检测和维护，以保持设备的良好状态和稳定运行7. 总结本文档规定了电信240V直流电源供电设备的技术要求，包括设备规格和性能要求、安全要求、电磁兼容性要求、标识和认证要求，以及维护和保养要求。
直流电源技术标准
为了使广大设计工程师和运行人员更好地掌握直流操作电源，我们特编辑一组文章，在本期及下期刊物中陆续登出使大家更好地学习相关标准，了解这一技术的进程。
在编辑工作中。
引用了《直流电源》杂志的部分文章，该刊主编顾霓鸿先生对我们的编辑工作给予了指导，在此深表感谢!
一.概述
国家电网公司直流电源技术标准(简称企标)是为规范国家电网公司生产设备管理，提高输变电设备的运行水平，在对近5年直流电源设备评估和广泛征求意见的基础上，依据电力行业标准DL/T459—2000《电力系统直流电源柜订货技术条件》及相关蓄电池、电磁兼容试验、直流系统设计技术规程等国家标准、电力行业标准、国家电网公司电力生产设备评估管理办法、预防直流电源系统事故措施、关于加强电力生产技术监督工作意见等文件编制完成的。
企标对直流系统设备的技术条件、订货、监造、出厂验收、现场验收、现场安装、试验方法等提出了具体规定。
电力行业标准DL/T459-一2000《电力系统直流电源柜订货技术条件》是在电力工业部组织的镉镍直流屏联合设计、微机控制直流电源柜设计之后，由于电力电子产品的更新，直流电源装置技术的迅速发展，对变电站无人值守的需要，1999年由电力行业高压开关设备标准化技术委员会提出并归口，中国电力科学研究院高压开关研究所负责起草编制，于2001年1月实施。
直流电源系统主要南充电装置(变流器或整流器)、蓄电池、直流馈电三大部分组成。
所以该标准是以蓄电池、电力电子技术、半导体变流器、低压成套开关设备和控制设备、电磁兼容试验、直流系统设计技术规程等国家标准、电力行业标准为依据，结合电力工业发展需要而制定。
电力行业标准规定了直流电源柜的技术要求、试验方法、包装及贮运条件。
国家标准CB/T19826—2005《电力工程直流电源通用技术条什及安全要求》是由量度继电器和保护设备标准化技术委员会提出并归口，国家继电器质量监督检验中心负责起草编制。
该标准是以蓄电池、继电器、电磁兼容试验、直流系统设计技术规程等国家标准、继电器行业标准为依据而制定。
此标准是属于制造类标准，本应由全国低压成套开关设备和控制设备标准化技术委员会(天津)或全国电力电子技术标准化技术委员会(西安)提出并归口，由天津电气传动设计研究所或西安电力电子技术研究所起草。
而现即由国家继电器质量监督榆验中心负责起草编制。
由于标准制定没有天津电气传动设计研究所、西安电力电子技术研究所、中国电力科学研究院参加，所以造成该标准技术要求低于国家强制性标准及相关专业技术要求。
为宣贯同家电网公司直流电源系统管理规范，因上述因素，对现实施电力行业标准DL/T459—2000《电力系统直流电源柜订货技术条件》及2006年7月将实施国家标准GB/T19826—2005《电力工程直流电源通用技术条件及安全要求》和《国家电网公司直流电源技术标准》(简称企标)的技术要求做相应比较，大致分以下几部分说明。
二.技术要求比较
三.综合评价
1.《企标》与电力行标DL/T459-一2000《电力系统直流电源柜订货技术条件技术》指标一致，所以型式试验与出厂试验项目是相同的。
2.《企标》从运行可靠性角度提出对直流电源柜应有两路交流输入，互为备用的功能。
对蓄电池的安装、摆放、通风散热、蓄电池放电回路都提出具体的技术要求。
3.《企标》对断路器、熔断器使用、配合、辅助报警提出具体的技术要求。
4.GB/T19826-2005标准名称中“安全要求”与内容不符。
从内容来看只是一般标准中对绝缘、介电性能、温升、防护等级的要求，此内容叫“安全要求”有些牵强。
5.GB/T19826—2005标准中“安全要求”的爬电距离、介电性能的要求低于国家强制性标准GB7251.1—2005(1997)《低压成套开关设备和控制设备》的规定和企标与电力行标的规定。
6.GB/T19826一2005标准中“术语和定义”纹波电压、纹波系数与引用标准GB/T2900、33—2004《电工术语电力电子技术》的规定不符。
企标及电力行标与GB/T2900、33—2004《电工术语电力电子技术》的规定是相同的。
7.GB/T19826—2005标准中“充电装置的技术要求”充电电压调节范围、噪声的技术要求低于企标与电力行标的规定。
8. GB/T19826—2005标准中“蓄电池”大电流放电能力，如果是对蓄电池组检验，它具有危险性和不可操作性，尤其是对大容量蓄电池。
如果是对单只蓄电池检验，它是无法代替蓄电池组的性能。
而直流电源系统需要考核的就是蓄电池组的性能。
9. GB/T19826-一-2005标准中“合闸冲击放电”(是企标的“事故放电能力”)是当用户要求时，需进行此试验。
“蓄电池大电流放电能力检验”具有危险性和不可操作性，那么蓄电池组机械寿命、蓄电池内部故障如何考核。
10.GB/T19826—2005标准中增加相当部分电磁兼容性能要求，直流电源设备有其自有的特性和要求，电磁兼容性能是一种电子仪器的通用要求，不同仪器有不同项目、不同等级的要求，不能以继电器代替其它电气设备，有越俎代庖之嫌。
11.GB/T19826一-2005标准中“结构及工艺要求”都是见JB/T5777.2—2002《电力系统二次线路用控制及继电保护屏通用技术条件》规定，但此标准对柜体散热通风、蓄电池的安装、摆放、断路器的飞弧问题、发热元件的安装只字没提，而在企标与电力行标、尤其是GB725
1.1—2005(1997)《低压成套开关设备和控制设备》做了详细的规定。
综上所述可看出，国标GB/T19826—2005《电力工程商流电源通用技术条件及安全要求》今后在电力系统很难有效实施。
四.现有的直流电源电力行业标准
电力行业直流电源标准化T作归属电力行业高压开关设备标准化技术委员会管理，中国电力科学研究院高压开关研究所负责直流电源技术标准起草编制修订工作。
产品标准是指导产品生产的规则，标准的制定涉及用户的要求和制造的可能性，它能限制落后产品的牛产和指导更新技术的发展。
从GZD系列直流电源柜联合设计开始，相应的电力行业标准也随之产生，1991年第一个直流电源标准DL/T459—1991《镉镍蓄电池直流屏订货技术条件》发布。
并随着直流电源技术的进步，标准不断修订和制订，到目前为止已执行的有下列电力行业标准：
DL/T637—1997阀控式密封铅酸蓄电池订货技术条件;
DL/T459—2000电力系统直流电源柜订货技术条件;
DL/T724—2000电力系统蓄电池直流电源装置运行与维护技术规程;
DL/T781—2001电力用高频开关整流模块;
DL/T856—2004电力用直流电源监控装置;
DL/T857—2004发电厂、变电站蓄电池用整流逆变设备技术条件;
DL/T5044-2004电力工程直流系统设计技术规程;
DL/T5120-一2000小型电力工程直流系统设计规程。
