延迟焦化工艺流程延迟焦化1. 延迟焦化工艺流程：本装置的原料为温度90℃的减压渣油，由罐区泵送入装置原料油缓冲罐，然后由原料泵输送至柴油原料油换热器，加热到135℃左右进入蜡油原料油换热器，加热至160℃左右进入焦化炉对流段，加热至305℃进入焦化分馏塔脱过热段，在此与来自焦炭塔顶的热油气接触换热。

原料油与来自焦炭塔油气中被凝的循环油一起流入塔底，在380～390℃温度下，用辐射泵抽出打入焦化炉辐射段，快速升温至495～500℃，经四通阀进入焦碳塔底部。

循环油和减压渣油中蜡油以上馏分在焦碳塔内由于高温和长时间停留而发生裂解、缩合等一系列的焦化反应，反应的高温油气自塔顶流出进入分馏塔下部与原料油直接换热后，冷凝出循环油馏份；其余大量油气上升经五层分馏洗涤板，在控制蜡油集油箱下蒸发段温度的条件下，上升进入集油箱以上分馏段，进行分馏。

从下往上分馏出蜡油、柴油、石脑油（顶油）和富气。

分馏塔蜡油集油箱的蜡油在343℃温度下，自流至蜡油汽提塔，经过热蒸汽汽提后蜡油自蜡油泵抽出，去吸收稳定为稳定塔重沸器提供热源后降温至258℃左右，再为解吸塔重沸器提供热源后降温至242℃左右，进入蜡油原料油换热器与原料油换热，蜡油温度降至210℃，后分成三部分：一部分分两路作为蜡油回流返回分馏塔，一路作为下回流控制分馏塔蒸发段温度和循环比，一路作为上回流取中段热；一部分回焦化炉对流段入口以平衡大循环比条件下的对流段热负荷及对流出口温度；另一部分进水箱式蜡油冷却器降温至90℃，一路作为急冷油控制焦炭塔油气线温度，少量蜡油作为产品出装置。

柴油自分馏塔由柴油泵抽出，仅柴油原料油换热器、柴油富吸收油换热器后一部分返回分馏塔作柴油回流，另一部分去柴油空冷器冷却至55℃后，再去柴油水冷器冷却至40℃后分两路：一路出装置；另一路去吸收稳定单元的再吸收塔作吸收剂。

由吸收稳定单元返回的富吸收油经柴油富吸收油换热器换热后也返回分馏塔。

分馏塔顶油气经分馏塔顶空冷器，分馏塔顶水冷器冷却到40℃，流入分馏塔顶气液分离罐，焦化石脑油由石脑油泵抽出送往吸收稳定单元。

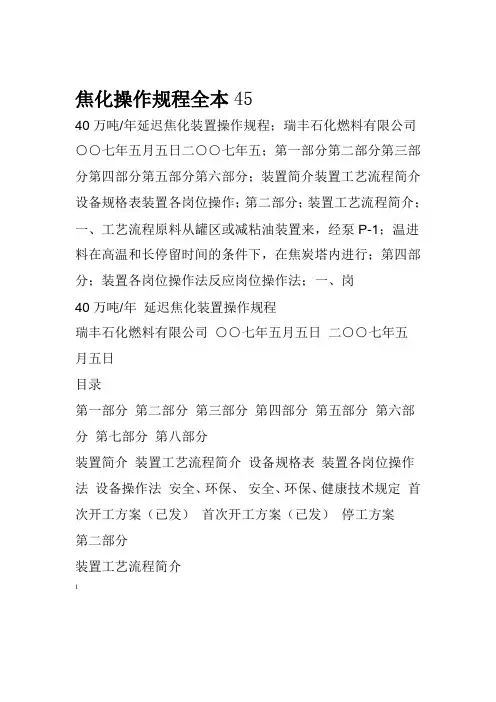

焦化操作规程全本4540万吨/年延迟焦化装置操作规程；瑞丰石化燃料有限公司○○七年五月五日二○○七年五；第一部分第二部分第三部分第四部分第五部分第六部分；装置简介装置工艺流程简介设备规格表装置各岗位操作；第二部分；装置工艺流程简介；一、工艺流程原料从罐区或减粘油装置来，经泵P-1；温进料在高温和长停留时间的条件下，在焦炭塔内进行；第四部分；装置各岗位操作法反应岗位操作法；一、岗40万吨/年延迟焦化装置操作规程瑞丰石化燃料有限公司○○七年五月五日二○○七年五月五日目录第一部分第二部分第三部分第四部分第五部分第六部分第七部分第八部分装置简介装置工艺流程简介设备规格表装置各岗位操作法设备操作法安全、环保、安全、环保、健康技术规定首次开工方案（已发）首次开工方案（已发）停工方案第二部分装置工艺流程简介1一、工艺流程原料从罐区或减粘油装置来，经泵P-101/3、4送入原料缓冲罐D-101，经原料油泵P101/1、2抽出，送入柴油--原料油换热器(E-103/1～4)、蜡油--原料油换热器(E-104)换热后（195℃）分两路进入炉(F101)对流段,炉(F101)对流段出来进入分馏塔(C102),原料油与来自焦炭塔(C-101/1,2)的高温油气接触换热，高温油气中的循环油馏分被冷凝，原料油与冷凝的循环油一起进入分馏塔底，经加热炉辐射进料泵升压后进入加热炉辐射段。

辐射进料经加热炉辐射段加热至495℃左右，出加热炉经四通阀进入焦炭塔底部。

高温进料在高温和长停留时间的条件下，在焦炭塔内进行一系列的热裂解和缩合等反应，最后生成焦炭和油气。

高温油气和水蒸气混合物自焦炭塔顶逸出去分馏塔下部，焦炭在塔内沉积生焦，当焦炭塔生焦到一定高度后停止进料，切换到另一个焦炭塔内进行生焦。

切换后，老塔用蒸汽进行小吹汽，将塔内残留油气吹至分馏塔，然后再改为大吹汽、给水进行冷焦，焦炭塔吹汽、冷焦时产生的大量高温（≥180℃）蒸汽及少量油气进入接触冷却塔，产生的塔底油用接触冷却塔塔底泵抽出，经水箱冷却器（E-109/1,2）冷却到110℃，部分打入接触冷却塔中上部10层塔盘做洗涤油，部分出装置。

延迟焦化1. 延迟焦化工艺流程：本装置的原料为温度90℃的减压渣油，由罐区泵送入装置原料油缓冲罐，然后由原料泵输送至柴油原料油换热器，加热到135℃左右进入蜡油原料油换热器，加热至160℃左右进入焦化炉对流段，加热至305℃进入焦化分馏塔脱过热段，在此与来自焦炭塔顶的热油气接触换热。

原料油与来自焦炭塔油气中被凝的循环油一起流入塔底，在380～390℃温度下，用辐射泵抽出打入焦化炉辐射段，快速升温至495～500℃，经四通阀进入焦碳塔底部。

循环油和减压渣油中蜡油以上馏分在焦碳塔内由于高温和长时间停留而发生裂解、缩合等一系列的焦化反应，反应的高温油气自塔顶流出进入分馏塔下部与原料油直接换热后，冷凝出循环油馏份；其余大量油气上升经五层分馏洗涤板，在控制蜡油集油箱下蒸发段温度的条件下，上升进入集油箱以上分馏段，进行分馏。

从下往上分馏出蜡油、柴油、石脑油（顶油）和富气。

分馏塔蜡油集油箱的蜡油在343℃温度下，自流至蜡油汽提塔，经过热蒸汽汽提后蜡油自蜡油泵抽出，去吸收稳定为稳定塔重沸器提供热源后降温至258℃左右，再为解吸塔重沸器提供热源后降温至242℃左右，进入蜡油原料油换热器与原料油换热，蜡油温度降至210℃，后分成三部分：一部分分两路作为蜡油回流返回分馏塔，一路作为下回流控制分馏塔蒸发段温度和循环比，一路作为上回流取中段热；一部分回焦化炉对流段入口以平衡大循环比条件下的对流段热负荷及对流出口温度；另一部分进水箱式蜡油冷却器降温至90℃，一路作为急冷油控制焦炭塔油气线温度，少量蜡油作为产品出装置。

柴油自分馏塔由柴油泵抽出，仅柴油原料油换热器、柴油富吸收油换热器后一部分返回分馏塔作柴油回流，另一部分去柴油空冷器冷却至55℃后，再去柴油水冷器冷却至40℃后分两路：一路出装置；另一路去吸收稳定单元的再吸收塔作吸收剂。

由吸收稳定单元返回的富吸收油经柴油富吸收油换热器换热后也返回分馏塔。

分馏塔顶油气经分馏塔顶空冷器，分馏塔顶水冷器冷却到40℃，流入分馏塔顶气液分离罐，焦化石脑油由石脑油泵抽出送往吸收稳定单元。

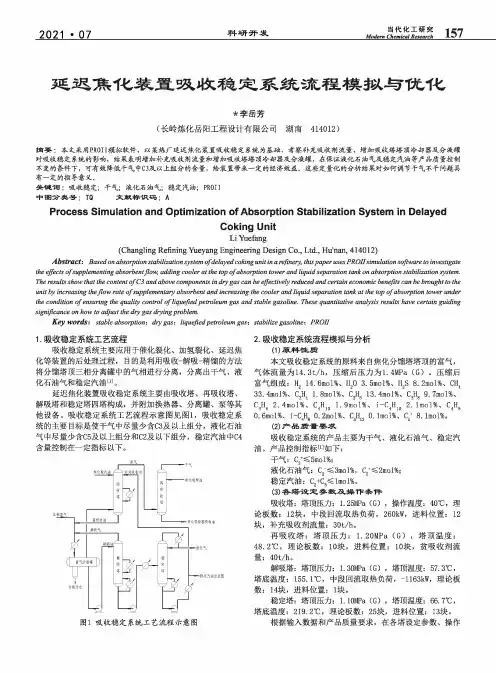

当代化工研究［耳7Modem Chemical R esedfdt丄Q/ 2021・07科研开发延迟焦化装置吸收稳定系统流程模拟与优化*李岳芳(长岭炼化岳阳工程设计有限公司湖南414012)摘要：本文采用PR0II模拟软件，以某炼厂延迟焦化装置吸收稳定系统为基础，考察补充吸收剂流量、增加吸收塔塔顶冷却器及分液罐对吸收稳定系统的影响，结果表明增加补充吸收剂流量和增加吸收塔塔顶冷却器及分液罐，在保证液化石油气及稳定汽油等产品质量控制不变的条件下，可有效降低干气中C3及以上组分的含量，给装置带来一定的经济效益。

这些定量化的分析结果对如何调节干气不干问题具有一定的指导意义.关键词：吸收稳定；干气；液化石油气；稳定汽油；PR0II中图分类号：TQ文献标识码：AProcess Simulation and Optimization of Absorption Stabilization System in DelayedCoking UnitLi Yuefang(Changling Refining Yueyang Engineering Design Co.,Ltd.,Hu!nan,414012) Abstract:Based on absorption stabilization system of d elayed c oking unit in a refinery,this p aper uses PROIIsimulation software to investigate the effects ofsupplementing absorbentflow,adding cooler at the top of a bsorption to^er and liquid separation tank on absorption stabilization system. The results show that the content of C3and above components in dry gas can be effectively reduced and certain economic benefits can be brought to the unit by increasing the f low rate of s upplementary absorbent and increasing the cooler and liquid separation tank at the top of a bsorption tower under the condition of e nsuring the quality control of l iquefied petroleum gas and stable gasoline.These quantitative analysis results have certain guiding significance on how to adjust the dry gas drying p roblem.Key words z stable absorption^dry gas；liquefied p etroleum gas；stabilize gasoline^PROII1■吸收稳定系统工艺流程吸收稳定系统主要应用于催化裂化、加氢裂化、延迟焦化等装置的后处理过程，目的是利用吸收-解吸-精馅的方法将分馅塔顶三相分离罐中的气相进行分离，分离出干气、液化石油气和稳定汽油皿。

第一部分工艺设计手册第一章、延迟焦化装置简介（一）装置概况延迟焦化技术是渣油热破坏加工常用的手段，其目的是从重质渣油中获得较多的轻质油品和石油焦。

延迟焦化工艺是当今世界最常见的渣油加工技术之一，与其它渣油加工工艺相比，延迟焦化工艺不仅技术简单、操作方便、灵活性大、开工率高、运行周期长，而且投资较低、回报较高，是目前炼油行业纷纷采用的渣油加工技术。

胜利炼油厂第三延迟焦化装置于2007年3月开始打桩，2007年12月建成投产。

本装置总体设计由北京设计院承担，装置处理量为140万吨/年，系统配套及配管(一炉两塔除外)由三维公司设计，由齐鲁石化公司建设公司承担施工任务。

北面为北变电站，南面为原油罐区，西侧为铁路编组站，东侧为第二常减压和低压锅炉房。

装置南北长240米，东西最宽112米，东西最窄100米，占地面积为2.5692万平方米。

装置布置分成三个区域，分别用检修马路隔开。

装置的储焦池布置在装置的西侧，南北向布置，沉淀池在南端，焦炭采用管带运输，同时考虑了汽车运输的位置。

焦池西侧的中间位置依次为焦炭塔构架，焦化加热炉。

焦炭塔构架，焦化加热炉南侧布置了水处理部分及高压水泵房。

焦炭塔、焦化加热炉构架北侧依次布置了放空部分、分馏部分、压缩机厂房、吸收稳定部分、液化气脱硫脱硫醇部分。

平面中各设备区按条形布置，每个设备区的设备主要按流程顺序布置。

装置的管廊为“T”型布置，主管廊南北向布置。

管廊下布置机泵，操作温度高于或等于介质自燃点及操作温度高于或等于250℃的可燃介质泵、液态烃泵布置在管廊外。

在装置东侧设有两处管廊与系统管廊相接，原料、产品及公用管道均从此处进出装置。

压缩机采用背压式，布置在半敞开的厂房内，厂房内设吊车进行检修。

高压水泵布置在厂房内，厂房内设手动单梁吊车进行检修。

其它机泵均采用露天布置。

换热器、回流罐等设备布置在地面及框架二、三层，空冷器布置在框架顶层及主管廊顶部。

为便于设备的检修和消防，装置外设有环形马路，装置内设有东西方向两条检修和消防通道与装置外道路相连。

延迟焦化吸收稳定系统工艺与操作优化摘要：延迟焦化吸收稳定系统主要任务是从焦化富气中分离出合格的液态烃和干气，生产合格稳定汽油。

吸收稳定系统各操作参数之间关联性较强，在生产优化过程中要综合考虑各方面的相互影响。

通过对吸收稳定系统各操作参数的优化调整，在不增加设备投资的情况下将干气中C3以上组分的含量由优化前的5%以上降低到2%以下，从而提高了本装置的液化气收率，降低了吸收稳定系统能耗，达到降本增效的目的。

关键词：延迟焦化；吸收稳定；操作优化；液化气1 前言目前国内大多数炼厂的吸收稳定系统存在“干气不干”和负荷过高的问题。

“干气不干”使大量高附加值的液化气产品不能被有效回收，负荷过高导致设备超负荷运转，吸收分离效果较差，这些问题不仅大大降低了装置的经济效益，尤其对装置的长周期运行极为不利。

因此，研究吸收稳定系统的工艺操作与优化对提高整个装置的经济效益与确保装置长满优运行极其重要。

2 吸收稳定系统工艺流程吸收稳定系统是焦化装置的后续处理单元，任务是通过粗汽油回收焦化富气中的轻烃，生产出合格的稳定汽油、液化气和干气[1]。

中沥公司吸收稳定采用传统四塔流程，即吸收-再吸收-解吸-稳定，以分馏粗汽油作为吸收剂，稳定汽油作补充吸收剂，焦化柴油作再吸收剂，示意图见图2-1。

图2-1 吸收稳定系统示意图3吸收稳定系统操作优化中沥公司延迟焦化装置自2016年5月份投产以来，吸收稳定系统一直存在“干气不干”和负荷过高的问题，通过一年的不断摸索优化操作，结合自身装置特点大胆突破设计操作条件要求，作出了如下调整。

3.1吸收塔操作优化压力愈高对吸收越有利，当压力达到一定时，压力对提高吸收率的影响不再明显，另一方面压缩机所需的动能及设备投资解吸难度都会增加。

因此，综合考虑压缩机出口压力以及对解吸气总量的分析，最终确定吸收塔压力在1.15MPa.由于吸收过程是放热过程，一定压力下，吸收塔的操作温度越低，吸收效果越好[2]。

因此，要尽量降低吸收剂粗汽油与稳定汽油的温度以及富气冷却后温度，受到循环水温度的制约，粗汽油温度尽量在空冷后降到较低的温度，进吸收塔时温度一般在35℃左右。

延迟焦化装置吸收稳定系统工艺与操作资料xx年xx月xx日•延迟焦化装置介绍•吸收稳定系统介绍•延迟焦化装置操作资料•吸收稳定系统操作资料目•延迟焦化装置与吸收稳定系统的关系•实际操作中的注意事项录01延迟焦化装置介绍延迟焦化是将重质烃类在高温高压下进行裂解和缩合反应，生成气体、汽油、柴油、蜡油等产品的过程。

延迟焦化是一种热裂解过程，具有原料适应性强、产品灵活性大、原料中芳烃含量高的优点。

延迟焦化的定义和特点1 2 3原料油进入焦化装置，在加热炉中加热到400-500°C，进入焦炭塔进行反应。

在反应过程中，原料油发生裂解和缩合反应，生成气体、汽油、柴油、蜡油等产品。

反应后的油气进入分馏塔，分离出各种产品，残渣进入焦炭塔底部。

焦炭塔是反应的主要设备，底部有进料口和出料口，顶部有油气出口。

加热炉用于加热原料油至反应温度。

分馏塔用于分离出各种产品，如气体、汽油、柴油、蜡油等。

吸收稳定系统用于吸收和稳定各种产品，达到合格的指标。

冷凝器用于冷却油气，使其液化。

02吸收稳定系统介绍定义吸收稳定系统是延迟焦化装置中的重要部分，主要作用是降低混合碳四烃中各组分的含量，增加液化气中丙烷和丁烷的含量。

作用通过吸收稳定系统，可以降低混合碳四烃中C4、C5轻组分和C6以上的重组分的含量，同时增加液化气中丙烷和丁烷的含量，从而满足液化气产品的质量要求。

吸收稳定系统的定义和作用进入吸收稳定系统的原料主要是来自延迟焦化装置的混合碳四烃。

工艺流程混合碳四烃进入吸收塔，与脱乙烷塔来的贫油逆流接触，C4以下组分被吸收到油相中，从塔顶排出；C5以上组分从塔釜排出进入分馏塔，在分馏塔中切割成液化气和富气。

03脱乙烷塔主要作用是将吸收剂中的C2组分脱除，避免C2组分进入吸收塔影响吸收效果。

01吸收塔是吸收稳定系统的核心设备，主要作用是进行吸收操作，使混合碳四烃中的C4、C5轻组分被吸收剂吸收。

02分馏塔主要作用是将吸收剂中的C5以上组分分离成液化气和富气。

第四章延迟焦化装置主要设备及操作管理延迟焦化装置主要设备有分馏塔、焦炭塔、加热炉、气压机、汽轮机等。

由于其功能作用不同，因此在结构及使用方面有着自身的特点。

4.1 加热炉4.1.1加热炉的作用、构造(1>加热炉的作用加热炉是延迟焦化装置的重要设备，它在在整个装置的总投资中占着很大的比例。

它的作用是将油品加热，使油品在焦炭塔里进行反应有足够的热量。

为满足生产的需要，由于延迟焦化工艺条件的特殊，对加热炉有苛刻的要求：热传递速度快；高的原料油流速或者油品在炉管内停留时间短；压力降小；炉膛的热分配合理，表面热强度均匀等。

(2>热量的传递加热炉的热量来源是燃料的燃烧，燃料一般用燃料气(瓦斯>或重质油(焦化原料渣油>。

当燃料在炉膛里燃烧时，产生1100℃以上的高温烟气。

高温烟气用辐射传热方式将大量的热量传递给辐射室的炉管，被油品带走。

炉墙吸收的热量，除少数被散热损失外，由于温度高也以辐射方式传递给炉管。

炉膛里的传热方式，90﹪以上为辐射传热，所以叫辐射室。

烟气在辐射室内给出热量以后，温度降到约700～950℃,借助烟囱的抽力，继续上升到对流室。

在对流室里，炉管是采用紧密的交叉排列，管内物料与管外烟气换热，烟气是以强制对流方式将热量传递给对流炉管内的油品的。

烟气经过辐射、对流、过热蒸汽及注水预热炉管，然后约在200～250℃通过烟道烟囱排入空中。

这么高温度的烟气排空，要带走大量的热量，烟气的温度越高，带走的热量就越多，加热炉的热效率就越低。

所以，如何减少热损失，提高加热炉的效率，对于炉型选用和设计、生产操作与管理都应该引起重视。

(3>加热炉的构造炼油厂的加热炉型式很多，结构也不一样。

但是，一个完整的加热炉，不管形式如何，大致都由以下部分组成。

①辐射室辐射室也称为炉膛，这是燃料燃烧和辐射放热(或油品吸热>的地方，辐射室排列着供油品加热用的炉管，炉管的编号顺序一般都是人下向上编排，即最下面的一根为第一根。

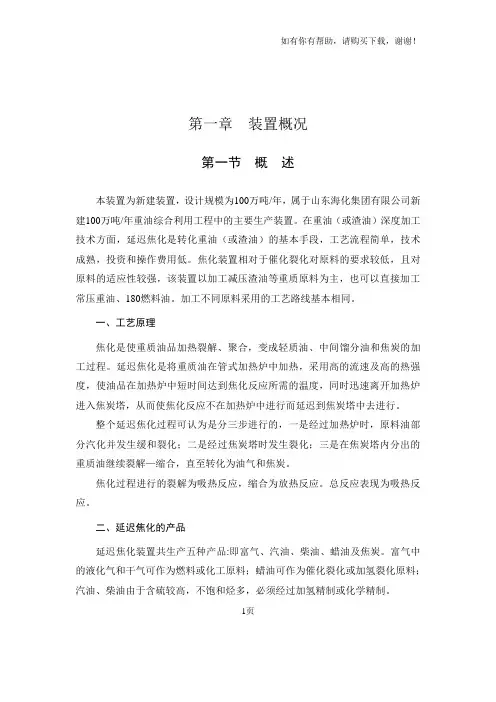

第一章装置概况第一节概述本装置为新建装置，设计规模为100万吨/年，属于山东海化集团有限公司新建100万吨/年重油综合利用工程中的主要生产装置。
