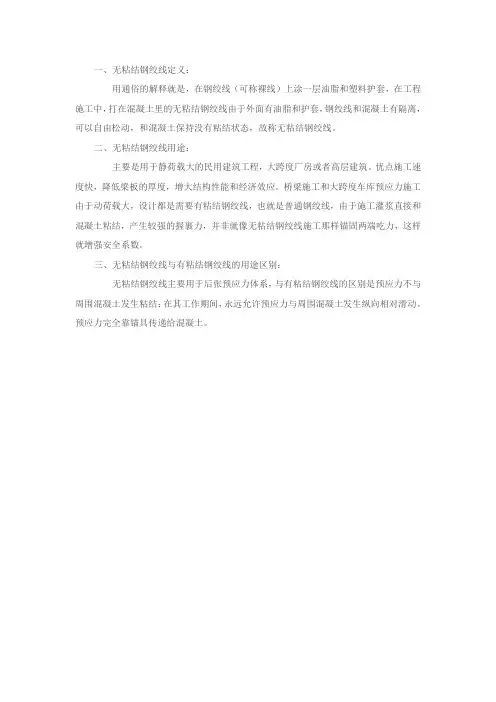

一、无粘结钢绞线定义：
用通俗的解释就是，在钢绞线（可称裸线）上涂一层油脂和塑料护套，在工程施工中，打在混凝土里的无粘结钢绞线由于外面有油脂和护套，钢绞线和混凝土有隔离，可以自由松动，和混凝土保持没有粘结状态，故称无粘结钢绞线。
二、无粘结钢绞线用途：
主要是用于静荷载大的民用建筑工程，大跨度厂房或者高层建筑。
优点施工速度快，降低梁板的厚度，增大结构性能和经济效应。
桥梁施工和大跨度车库预应力施工由于动荷载大，设计都是需要有粘结钢绞线，也就是普通钢绞线，由于施工灌浆直接和混凝土粘结，产生较强的握裹力，并非就像无粘结钢绞线施工那样锚固两端吃力，这样就增强安全系数。
三、无粘结钢绞线与有粘结钢绞线的用途区别：
无粘结钢绞线主要用于后张预应力体系，与有粘结钢绞线的区别是预应力不与周围混凝土发生粘结；在其工作期间，永远允许预应力与周围混凝土发生纵向相对滑动。
预应力完全靠锚具传递给混凝土。
钢绞线是由多根钢丝绞合构成的钢铁制品，碳钢表面可以根据需要增加镀锌层、锌铝合金层、包铝层(aluminum clad)、镀铜层、涂环氧树脂(epoxy coated)等。
分类最常用的钢绞线为镀锌钢绞线和预应力钢绞线，常用预应力钢绞线直径在9.53mm-17.8mm范围，有少量更粗直径的钢绞线。
每根预应力钢绞线中的钢丝一般为7根，也有2根、3根及19根，钢丝上可以有金属或非金属的防腐层。
涂防腐油脂或石蜡后包HDPE的称为无粘结预应力钢绞线(unbonded steel strand)。
制造方法制造过程分为单丝制造和绞线制造，制作单丝时采用（冷）拉丝技术，根据产品的不同材料可以是高碳钢盘条、不锈钢盘条或中低碳钢盘条，如果需要镀锌，应在单丝上进行电镀或热镀处理。
绞线制造过程中采用绞线机将多根钢丝绞合成产品，预应力钢绞线还需要在成形后连续进行稳定化处理，最终产品一般收在工字轮(reel)上或按无轴卷(reel-less)完工。
性能特点钢绞线分预应力钢绞线，无粘结钢绞线，镀锌钢绞线等，不同的钢绞线有不同的性能特点，请见参考文件。
应用镀锌钢绞线通常指用于承力索(messenger wire)、拉线(guy wire)、加强芯(core wire or strength member)等，也可以作为架空输电的地线（earth wire/ground wire）、公路两边的阻拦索(barrier cable)或建筑结构中的结构索(structure cable)。
预应力钢绞线中常用的预应力钢绞线为无镀层的低松弛预应力钢绞线(uncoated steel strand for prestressed concrete)，也有镀锌的(galvanized)，常用于桥梁、建筑、水利、能源及岩土工程等，无粘结预应力钢绞线(unbonded steel strand or monostrand)常用于楼板、地基工程等。
【生产工艺】盘条-酸洗磷化-拉丝-镀层（如果需要镀层）-绞合-稳定化处理（如果是预应力钢绞线）-成品《客运专线铁路物资管理手册》第二章桥涵工程材料一、预应力体系（一）钢绞线由于设计梁体较大，客专预应力钢绞线的规格一般为1×7Φ15.24mm，由6根外层钢丝围绕着一根中心钢丝绞成，中心钢丝直径加大2.5％，执行GB5224-2003及其引用标准。

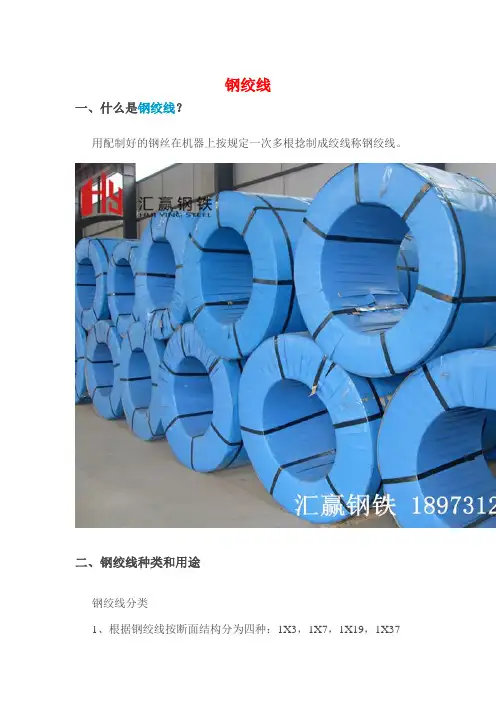

钢绞线一、什么是钢绞线？用配制好的钢丝在机器上按规定一次多根捻制成绞线称钢绞线。
二、钢绞线种类和用途钢绞线分类1、根据钢绞线按断面结构分为四种：1X3，1X7，1X19，1X372、根据钢绞线按公称抗拉强度分为四级：1270 MPa，1370 MPa，1470 MPa和1570 MPa。
3、根据钢绞线内钢丝锌层级别分为三级：特A，A，Bo。
4、根据配制的用途不同及钢丝不同，钢绞线可分为：镀锌钢绞线，预应力混凝土用钢绞线，铝包钢绞线。
而根据钢绞线的断面结构，又可分为三种：1×3、1×7、1×19。
如下图所示；预应力钢绞线产品特写预应力混凝土用钢绞线：预应力钢绞线是由圆形断面钢丝捻成的做预应力混凝土结构、岩土锚固等用途的钢绞线。
该产品主要作预应力混凝土结构配筋用。
如大跨度铁路和公路的桥梁、吊车梁、岩土锚固工程、多层工业厂房、煤矿、体育场馆等。
a、根据预应力钢绞线的捻制结构分为1×2、1×3、1×7三种。
b、根据应力松弛性能分为Ⅰ级(普通松弛级)，Ⅱ级(低松弛级)。
三、钢绞线规格及外观质量(1)捻制镀锌钢绞线的钢丝表面应镀一层均匀、连续的锌，不得有斑疤、裂缝和缺镀等缺陷。
镀锌钢绞线内各钢丝应紧密绞合，不应有交错、断裂和折弯等。
钢绞线直径和捻距应均匀，切断后不松散。
(2)预应力钢绞线表面不得带有润滑剂、油渍等降低钢绞线与混凝土粘结力的物质。
钢绞线表面允许有轻微的浮锈，但不得锈蚀成肉眼可见的麻坑。
(3)铝包钢绞线表面应光滑，不允许有露钢现象。
绞合应均匀紧密，不应有缺丝、断丝、松股、破皮等现象，切断后应不松散。
四、钢绞线化学成分检验(1)钢绞线的化学成分一般不作规定。
由于用作生产钢丝的各种规格、牌号的盘条已检验化学成份，并符合国家标准。
(2)镀锌钢绞线的单丝规定有锌层重量。
如GB1200-88和YB/T5004-93对直径1.00mm的镀锌单丝规定，验方法按GB2973-91执行。
无粘结预应力钢绞线规格及参数
（实用版）
目录
1.无粘结预应力钢绞线的概念
2.无粘结预应力钢绞线的规格型号
3.无粘结预应力钢绞线的理论重量
4.无粘结预应力钢绞线的应用
正文
无粘结预应力钢绞线是一种用于预应力混凝土结构的重要建筑材料，它具有高强度、良好的柔韧性和耐久性等特点。
由于油脂和护套的作用，无粘结预应力钢绞线与混凝土无直接接触，可以自由伸缩，应力完全由锚具进行传导。
无粘结预应力钢绞线的规格型号通常用钢绞线规格型号表示，例如17-15.2-1860，其中 17 表示钢绞线的直径为 17mm，15.2 表示每根钢绞线由 7 根直径为 5mm 的钢丝绞合而成，1860 表示钢绞线的抗拉强度为1860mpa。
常见的绞合钢丝数有 2、3、7 和 19；常用的钢绞线直径规格有 12.7mm、17.8mm 等。
无粘结预应力钢绞线的理论重量是根据钢绞线的规格型号和长度计
算的。
一般来说，钢绞线的理论重量越大，其承载能力也越强。
在实际应用中，为了保证钢绞线的质量和稳定性，通常会选择稍微大于理论重量的钢绞线。
无粘结预应力钢绞线广泛应用于桥梁、高速公路、铁路、隧道等大型预应力混凝土结构中。
它可以有效地提高结构的承载能力和稳定性，减少结构的变形和裂缝，提高结构的使用寿命和安全性能。
第1页共1页。
预应力混凝土钢绞线作为一种工业用品，在选择时一定要注意它的外在质量，要保证每根钢线的质量均匀和各钢丝的捻力适当，因为作为由钢丝绞合而成的产品，在绞断使用时要防止钢绞线各钢丝的分散影响使用，而且钢丝的绞合必须规律，以免造成钢丝的绞错甚至断裂。
钢绞线在使用中有时候作为传导工具，因此应该在选择时保证钢绞线表面的光滑，无油污，而且各个钢绞线之间没有杂质等污物，影响各种钢绞线的使用，但是对于某些镀锌钢绞线要特别注意镀锌层的检查，要保证镀锌层的均匀无露点，这样才能更好的保护钢绞线，起到应有的作用。
对于不同类型的钢绞线要区别对待，例如预应力钢绞线是为了更好的与混凝土融合，因此，在它的表面不应该有各种润滑剂的粘附和污渍的沾染，避免降低和混凝土的作用力，而对于铝包钢绞线要求它必须包装到位，避免出现漏洞和漏丝、断丝现象。
我们在购买预应力钢绞线之前必须要先对它的型号、类型进一步了解，任何产品只有全面性的了解之后才能够知道哪种才是质量最好的，市场上最常见的钢绞线主要有预应力钢绞线和无粘结钢绞线两种类型。
但是同种型号的钢绞线但是不同生产厂家，它的质量也是有所不同，因此我们在选购时应该选择正规厂家的产品，并且和这家企业保持合作，这样不但它的质量得到了保证，还能够节省采购成本，对以后的发展具有很大的帮助。
钢绞线一、什么是钢绞线？用配制好的钢丝在机器上按规定一次多根捻制成绞线称钢绞线。
二、钢绞线种类和用途钢绞线分类1、根据钢绞线按断面结构分为四种：1X3，1X7，1X19，1X372、根据钢绞线按公称抗拉强度分为四级：1270 MPa，1370 MPa，1470 MPa和1570 MPa。
3、根据钢绞线内钢丝锌层级别分为三级：特A，A，Bo。
4、根据配制的用途不同及钢丝不同，钢绞线可分为：镀锌钢绞线，预应力混凝土用钢绞线，铝包钢绞线。
而根据钢绞线的断面结构，又可分为三种：1×3、1×7、1×19。
如下图所示；预应力钢绞线产品特写预应力混凝土用钢绞线：预应力钢绞线是由圆形断面钢丝捻成的做预应力混凝土结构、岩土锚固等用途的钢绞线。
该产品主要作预应力混凝土结构配筋用。
如大跨度铁路和公路的桥梁、吊车梁、岩土锚固工程、多层工业厂房、煤矿、体育场馆等。
a、根据预应力钢绞线的捻制结构分为1×2、1×3、1×7三种。
b、根据应力松弛性能分为Ⅰ级(普通松弛级)，Ⅱ级(低松弛级)。
三、钢绞线规格及外观质量(1)捻制镀锌钢绞线的钢丝表面应镀一层均匀、连续的锌，不得有斑疤、裂缝和缺镀等缺陷。
镀锌钢绞线内各钢丝应紧密绞合，不应有交错、断裂和折弯等。
钢绞线直径和捻距应均匀，切断后不松散。
(2)预应力钢绞线表面不得带有润滑剂、油渍等降低钢绞线与混凝土粘结力的物质。
钢绞线表面允许有轻微的浮锈，但不得锈蚀成肉眼可见的麻坑。
(3)铝包钢绞线表面应光滑，不允许有露钢现象。
绞合应均匀紧密，不应有缺丝、断丝、松股、破皮等现象，切断后应不松散。
四、钢绞线化学成分检验(1)钢绞线的化学成分一般不作规定。
由于用作生产钢丝的各种规格、牌号的盘条已检验化学成份，并符合国家标准。
(2)镀锌钢绞线的单丝规定有锌层重量。
如GB1200-88和YB/T5004-93对直径1.00mm的镀锌单丝规定，验方法按GB2973-91执行。
一、无粘结钢绞线定义：
用通俗的解释就是，在钢绞线（可称裸线）上涂一层油脂和塑料护套，在工程施工中，打在混凝土里的无粘结钢绞线由于外面有油脂和护套，钢绞线和混凝土有隔离，可以自由松动，和混凝土保持没有粘结状态，故称无粘结钢绞线。
二、无粘结钢绞线用途：
主要是用于静荷载大的民用建筑工程，大跨度厂房或者高层建筑。
优点施工速度快，降低梁板的厚度，增大结构性能和经济效应。
桥梁施工和大跨度车库预应力施工由于动荷载大，设计都是需要有粘结钢绞线，也就是普通钢绞线，由于施工灌浆直接和混凝土粘结，产生较强的握裹力，并非就像无粘结钢绞线施工那样锚固两端吃力，这样就增强安全系数。
三、无粘结钢绞线与有粘结钢绞线的用途区别：
无粘结钢绞线主要用于后张预应力体系，与有粘结钢绞线的区别是预应力不与周围混凝土发生粘结；在其工作期间，永远允许预应力与周围混凝土发生纵向相对滑动。
预应力完全靠锚具传递给混凝土。
