河南省洛阳市汝阳县实验高中2021届高三9月月考物理试题(扫描版)

2021-2022年高三物理9月月考试题试题说明：本试题分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题），考试时间为90分钟，总分100分，考试完毕只交答题卡。

一、选择题（本题共15个小题，每小题4分，共60分。

在每小题给出的四个选项中，第1～10题只有一个选项符合要求，第11～15题有多个选项符合要求。

全部选对的得4分，选对但不全的得2分，有选错的0分）1．关于伽利略对自由落体运动的研究，以下说法正确的是（）A．伽利略认为在同一地点，重的物体和轻的物体下落快慢不同B．伽利略猜想运动速度与下落时间成正比，并直接用实验进行了验证C．伽利略通过数学推演并用小球在斜面上运动，验证了位移与时间的平方成正比D．伽利略用小球在斜面上运动“冲淡重力”，验证了运动速度与位移成正比2．物体沿直线运动，下列说法中正确的是（）A．若物体某1秒内的平均速度是5m/s，则物体在这1s内的位移一定是5m B．若物体在第1s末的速度是5m/s，则物体在第1s内的位移一定是5mC．若物体在10s内的平均速度是5m/s，则物体在其中1s内的位移一定是5mD．物体通过某位移的平均速度是5m/s，则物体在通过这段位移一半时的速度一定是2.5m/s3．甲、乙、丙三辆汽车以相同的速度同时经过某一路标，从此时开始，甲一直做匀速直线运动，乙先加速后减速，丙先减速后加速，它们经过下一路标时速度又相同，则（）A．甲车先通过下一路标 B．乙车先通过下一路标C．丙车先通过下一路标 D．无法判断哪辆车先通过下一路标4.一物体由静止沿光滑斜面匀加速下滑距离为L时，速度为v，当它的速度是v/2时，它沿斜面下滑的距离是（）A． B． C． D．5．a、b两物体从同一位置沿同一直线运动，它们的速度图象如图所示，下列说法正确的是（）A．a、b加速时，物体a的加速度大于物体b的加速度B．20秒时，a、b两物体相距最远C．60秒时，物体a在物体b的前方D．40秒时，a、b两物体速度相等，相距200m6．汽车以20m/s的速度在平直公路上行驶，急刹车时的加速度大小为5m/s2，则自驾驶员急踩刹车开始，2s与5s时汽车的位移之比为 ( )A. 5∶4B. 4∶5C.3∶4D.4∶37．将自由落体运动分成时间相等的4段，物体通过最后1段时间下落的高度为56 m，那么物体下落的第1段时间所下落的高度为( )A．3.5 m B．7 m C．8 m D．16 m8．如图所示,质量均可忽略的轻绳与轻杆承受弹力的最大值一定, 轻杆A端用铰链固定,滑轮在A点正上方（滑轮大小及摩擦均可不计）, 轻杆B端吊一重物G，现将绳的一端拴在杆的B端，用拉力F将B端缓慢上拉（均未断），在AB杆达到竖直前，以下分析正确的是 ( )A．绳子越来越容易断 B．绳子越来越不容易断C．AB杆越来越容易断 D．AB杆越来越不容易断9. 有三个相同的物体叠放在一起，置于粗糙水平面上，物体之间不光滑，如图所示．现用一水平力F作用在B物体上，物体仍保持静止，下列说法正确的是( )A．C受到地面的摩擦力大小为F，方向水平向左B．A受到水平向右的摩擦力作用C．B对C的摩擦力方向为水平向左D．C和地面间无摩擦力的作用10．甲、乙两车在同一水平道路上，一前一后相距X=6m，乙车在前，甲车在后，某时刻两车同时开始运动，两车运动的过程如图所示，则下列表述正确的是 ( )A．当t=4s时两车相遇B．当t=4s时两车间的距离最大C．两车有两次相遇D．两车有三次相遇11．5个共点力的情况如图8所示．已知F 1＝F2＝F3＝F4＝F，且这四个力恰好为一个正方形，F5是其对角线．下列说法正确的是( )A．F1和F5的合力，与F3大小相等，方向相反B．能合成大小为2F、相互垂直的两个力C．除F5以外的4个力的合力的大小为2FD．这5个力的合力恰好为2F，方向与F1和F3的合力方向相同12．做直线运动的甲、乙两物体的位移一时间图象如图所示，则 ( ) A．当乙开始运动时，两物体相距20mB．在0～10s这段时间内，物体间的距离逐渐变大C．在10s~25s这段时间内，物体间的距离逐渐变小D．两物体在10s时相距最远，在25s时相遇13．在水平地面上放置一倾角为α的斜面．A、B两物块如图叠放，并一起沿斜面匀速下滑。

河南省洛阳市汝阳县2021届高三物理上学期联考试题本试卷满分110分，考试时间90分钟。

注意事项：1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。

2.回答选择题时，选出每小题的答案后，用铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号，回答非选择题时，将答案写在答题卡上，写在本试卷上无效。

3.考试结束后，将本试卷和答题卡一并交回。

一、选择题：本题共12小题，每小题4分，共48分。

在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～12题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错或不选的得0分。

1.下列有关波粒二象性的说法中，正确的是A.大量光子的行为往往表现出光的粒子性B.光电效应现象说明了光具有波粒二象性C.光照射到某金属表面能否发生光电效应取决于入射光的频率D.实物粒子不具有波粒二象性2.被誉为中国“人造太阳”的环流器二号M 装置，是一款通过可控热核聚变反应为我们提供能源的装置，该款装置的核心温度可达2亿摄氏度，其温度比真正的太阳还高。

下列核反应方程中不属于聚变反应的是A.23411120H H He n +→+B.22311120H H He n +→+C.327301213150He Al P n +→+D.14012142H He e →+3.如图所示，水上飞人表演使用的是喷射式悬浮飞行器，它通过向下喷射高压水柱的方式，将表演者托举到水面上方一定高度处。

设表演者和飞行器的总质量为m ，两个喷口总的横截面积为S ，水的密度为ρ重力加速度为g ，不计管、管中水的质量及水喷出前对表演者的作用力，且水喷出前的速度为0，则当表演者悬停在空中时，单位时间内喷出的水的质量为A.mB.ρSmgC.mgSρD.mg Sρ4.如图所示，O点是近地点，I是地球同步卫星轨道，II是从地球上发射火星探测器的转移轨道，III是火星探测器在近火星点P制动后的圆形轨道，M点是I、II轨道的交点，则A.火星探测器和地球同步卫星在M点的速度相等B.火星探测器在P点制动后进入轨道III运行时的速度约等于火星的第一宇宙速度C.火星探测器在O点的速度等于地球的第一宇宙速度D.火星探测器刚运动到P点时的速度一定等于火星的第一宇宙速度5.如图所示，空心“十”字形金属框ABCDEFGHIJKL各边边长相等，均为a，在金属框的右上侧足够大的空间存在垂直金属框所在平面向里的匀强磁场，磁感应强度大小为B0，金属框上A，K两点的连线与磁场的边界虚线重合，在同一平面内建有沿Ω连线方向的x轴。

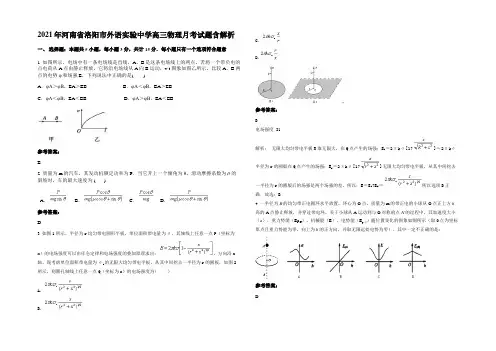

2021年河南省洛阳市外语实验中学高三物理月考试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 如图所示，电场中有一条电场线是直线，A、B是这条电场线上的两点。

若将一个带负电的点电荷从A点由静止释放，它将沿电场线从A向B运动，v-t图象如图乙所示。

比较A、B两点的电势φ和场强E，下列说法中正确的是()A．φA＞φB，EA＞EB B．φA＜φB，EA＞EBC．φA＜φB，EA＜EB D．φA＞φB，EA＜EB参考答案：B2. 质量为m的汽车，其发动机额定功率为P．当它开上一个倾角为θ，滑动摩擦系数为的斜坡时，车的最大速度为 ( )A． B． C． D．参考答案：D3. 如图1所示，半径为r均匀带电圆形平板，单位面积带电量为σ，其轴线上任意一点P（坐标为x）的电场强度可以由库仑定律和电场强度的叠加原理求出：，方向沿x 轴。

现考虑单位面积带电量为σ0的无限大均匀带电平板，从其中间挖去一半径为r的圆板，如图2所示。

则圆孔轴线上任意一点Q（坐标为x）的电场强度为( )A.B. C.D.参考答案：B电场强度 I1解析：无限大均匀带电平板R取无限大，在Q点产生的场强：E1＝2πkσ[1?]≈2πkσ半径为r的圆版在Q点产生的场强：E2＝2πkσ[1?]无限大均匀带电平板，从其中间挖去一半径为r的圆版后的场强是两个场强的差，所以：E＝E1?E2＝所以选项B正确．故选：B4. 一半径为R的均匀带正电圆环水平放置，环心为O点，质量为m的带正电的小球从O点正上方h 高的A点静止释放，并穿过带电环，关于小球从A运动到与O对称的点A′的过程中，其加速度大小（a）、重力势能（Ep G）、机械能（E）、电势能（E p电）随位置变化的图象如图所示（取0点为坐标原点且重力势能为零，向上为h的正方向，并取无限远处电势为零）．其中一定不正确的是:参考答案：D考点：小球在重力场与电场中的运动。

2021年高三上学期9月考物理试题含答案一、选择题(共10小题，每小题4分，共40分。

在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分。

)1．xx年9月韩国仁川亚运会上，中国队韦永丽以11秒48夺得田径项目女子100米金牌。

假设通过仪器绘出的韦永丽从起点到终点的速度—时间图象如图所示，由此可知( )A．图中时间轴上t1＝11.00sB．韦永丽的平均速度为10m/sC．韦永丽的最大速度可能大于10m/sD．图象与横轴所围面积一定等于100m2．下列四个图中所有接触面均粗糙，各物体均处于静止状态，其中物体A受力个数可能超过5个的是( )3．一个质点正在做匀加速直线运动，用固定的照相机对该质点进行闪光照相，闪光时间间隔为1s，分析照片得到的数据，发现质点在第1次、第2次闪光的时间间隔内移动了0.2m；在第3次、第4次闪光的时间间隔内移动了0.8m。

由上述条件可知()A．质点运动的加速度是0.6m/s2B．质点运动的加速度是0.3m/s2 C．第1次闪光时质点的速度是0.1m/s D．第2次闪光时质点的速度是0.3m/s 4．如图所示，一不可伸长的光滑轻绳，其左端固定于O点，右端跨过位于O′点的固定光滑轴悬挂一质量为M的物体；OO′段水平，长度为L；绳上套一可沿绳滑动的轻环。

现在轻环上悬挂一钩码，平衡后，物体上升L。

则钩码的质量为()A.22M B.32MC.2MD.3M5．在一大雾天，一辆小汽车以30m/s的速度行驶在高速公路上，突然发现正前方30m处有一辆大卡车以10m/s的速度同方向匀速行驶，小汽车紧急刹车，刹车过程中刹车失灵．如图a、b分别为小汽车和大卡车的v-t图象，以下说法正确的是（）A．因刹车失灵前小汽车已减速，不会追尾B．在t=5s时追尾C．在t=3s时追尾D．由于初始距离太近，即使刹车不失灵也会追尾6．如图所示，一光滑水球静置在光滑半球面上，被竖直放置的光滑挡板挡住，现水平向右缓慢地移动挡板，则在小球运动的过程中(该过程小球未脱离球面且球面始终静止)，挡板对小球的推力F、半球面对小球的支持力F N的变化情况是()A．F增大，F N减小B．F增大，F N增大C．F减小，F N减小D．F减小，F N增大7．一辆小汽车在一段平直的公路上做匀加速直线运动，A、B是运动过程中经过的两点。

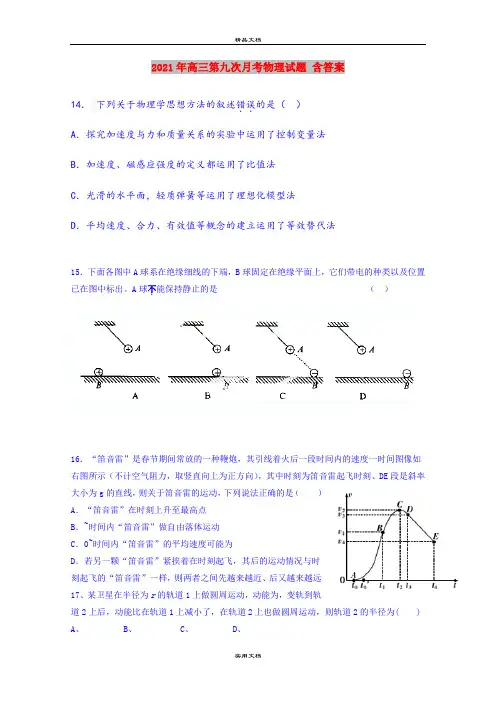

2021年高三第九次月考物理试题含答案14．下列关于物理学思想方法的叙述错误．．的是（）A．探究加速度与力和质量关系的实验中运用了控制变量法B．加速度、磁感应强度的定义都运用了比值法C．光滑的水平面，轻质弹簧等运用了理想化模型法D．平均速度、合力、有效值等概念的建立运用了等效替代法15．下面各图中A球系在绝缘细线的下端，B球固定在绝缘平面上，它们带电的种类以及位置已在图中标出。

A球不．能保持静止的是（）16．“笛音雷”是春节期间常放的一种鞭炮，其引线着火后一段时间内的速度一时间图像如右图所示（不计空气阻力，取竖直向上为正方向），其中时刻为笛音雷起飞时刻、DE段是斜率大小为g的直线，则关于笛音雷的运动，下列说法正确的是（）A．“笛音雷”在时刻上升至最高点B．~时间内“笛音雷”做自由落体运动C．0~时间内“笛音雷”的平均速度可能为D．若另一颗“笛音雷”紧挨着在时刻起飞，其后的运动情况与时刻起飞的“笛音雷”一样，则两者之间先越来越近、后又越来越远17、某卫星在半径为r的轨道1上做圆周运动，动能为，变轨到轨道2上后，动能比在轨道1上减小了，在轨道2上也做圆周运动，则轨道2的半径为( ) A、 B、 C、 D、18．在家庭电路中，为了安全，一般在电能表后面的电路中安装一个漏电保护器，如图所示。

当漏电保护器的ef 两端没有电压时，脱扣开关S 能始终保持接通；当ef 两端一旦有电压时，脱扣开关立即会自动断开，以起到保护作用。

关于这个电路的工作原理，下列说法中正确的是( )A ．当站在绝缘物上的人双手分别接触b 和d 线时，脱扣开关会自动断开B ．当用户家的电流超过一定值时，脱扣开关会自动断开C ．当火线和零线之间电压太高时，脱扣开关会自动断开D ．当站在地面上的人触及b 线时，脱扣开关会自动断开19．如图是位于x 轴上某点电荷的电场在x 轴上的电势分布规律（部分），直线PQ （平行Y 轴）和X 轴是其渐近线。

2021年高三9月月考物理含解析xx年09月本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共5页。

满分100分，考试时间90分钟。

考试结束后，将本试卷以及答题卡一并交回。

答卷前，考生务必将自己的姓名、准考证号、考试科目填涂在试卷、答题卡规定的地方。

第Ⅰ卷注意事项：第Ⅰ卷为选择题，共10小题，每小题4分，共40分。

在每题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.全部选对的得4分，选不全的得2分，有选错或不答的得0分。

每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选择其他答案标号。

不能直接写在本试卷上。

1．对于质点的运动，下列说法中正确的是( )A．质点的加速度为零，则速度为零，速度变化也为零B．质点速度变化率越大，则加速度越大C．质点某时刻的加速度不为零，则该时刻的速度也不为零D．质点运动的加速度越大，它的速度变化越大2．一质点沿直线Ox方向做变速运动，它离开O点的距离x随时间t变化的关系为x＝(5＋2t3) m，它的速度随时间t变化的关系为v＝6t2 m/s，该质点在t＝0到t＝2 s间的平均速度和t＝2 s到t＝3 s间的平均速度的大小分别为( )A．12 m/s39 m/s B．8 m/s38 m/sC．12 m/s19.5 m/s D．8 m/s13 m/s3．如图1所示，一小球从A点由静止开始沿斜面向下做匀变速直线运动，若到达B点时速度为v，到达C 点时速度为2v，则x AB∶x BC等于()A．1∶1B．1∶2 C．1∶3 D．1∶4【答案】C【解析】试题分析：根据匀变速直线运动可得，从B点到C点有所以，答案C对。

考点：匀变速直线运动4．据中新社北京2月26日电，中国军队xx年将举行近40场军事演习，以提高信息化条件下威慑和实战能力。

若在某次军事演习中，某空降兵从悬停在空中的直升飞机上跳下，从跳离飞机到落地的过程中沿竖直方向运动的v-t图象如图2所示,则下列说法正确的是（）A.0-10s内空降兵运动的加速度越来越大B.0-10s内空降兵和降落伞整体所受重力大于空气阻力C.10s-15s内空降兵和降落伞整体所受的空气阻力越来越小D.10s-15s内空降兵处于失重状态5．如图3所示，物体B与竖直墙面接触，在竖直向上的力F的作用下A、B均保持静止，则物体B的受力个数为()A．2个B．3个C．4个D．5个【答案】C【解析】试题分析：AB作为一个整体，竖直方向有二者的重力竖直向下和竖直向上的作用力F，水平方向如果墙壁对B有弹力的话，则整体在水平方向不可能平衡，因此墙壁对B没有弹力。

2021-2022年高三9月月考物理试题含答案xx.09考生注意：1．本试卷共33题，9页。

满分150分，考试时间120分钟。

本卷g均取10m/s2。

2．答卷前，考生务必在试卷和答题纸上用蓝色或黑色的钢笔或圆珠笔清楚填写学校、班级、姓名、学号。

3．全部试题的答案必须写在答题纸上，写在试卷上的答案一律不给分。

注意试题题号与答题纸上的编号一一对应，不能错位．．．．．．．．！答案需要．．．．，不能超出规定区域更改时，必须用橡皮擦去原先答案，在规定位置重新作答。

4.第30、31、32、33题要求写出必要的文字说明、方程式和重要的演算步骤。

只写出最后答案，而未写出主要演算过程的，不能得分。

有关物理量的数值计算问题，答案中必须明确写出数值和单位。

一、单项选择题（共16分，每小题2分。

每小题只有一个正确选项。

）1．下列物理量中，属于标量的是（）（A）加速度（B）动能（C）力（D）速度2.关于运动的合成，下列说法中正确的是（）（A ）合运动的速度一定比分运动的速度大（B ）两个匀速直线运动的合运动不一定是匀速直线运动 （C ）两个匀变速直线运动的合运动不一定是匀变速直线运动 （D ）合运动的两个分运动的时间不一定相等3．关于力，下列说法中正确的是：（ ）（A ）运动物体所受的摩擦力方向一定跟运动方向相反； （B ）两物体间有相互的弹力作用，物体一定发生了弹性形变； （C ）两物体相互接触就一定有弹力的相互作用； （D ）地球上的物体一离开地面就不受到重力作用。

4．甲、乙两物体同时从原点出发沿同一直线运动，它们的s －t图像如图所示，则在t 1时刻（ ）(A) 它们的速度相同，甲在乙的前方 (B) 它们的速度相同，乙在甲的前方 (C) 它们的位置相同，甲的速度大于乙 (D) 它们的位置相同，乙的速度大于甲Ott5．小球从高处由静止落向地面后又反向弹起，下列v-t图像中能较正确反映其运动过程的是（）6、如图所示，物体自倾角为θ的固定斜面顶端沿水平方向抛出后落在斜面上，物体与斜面接触时速度与水平方向的夹角φ满足：（）（A）tanφ=3cosθ（B）tanφ=2cosθ（C）tanφ=3tanθ（D）tanφ=2tanθ7．如图，质量m A＞m B的两物体A、B叠放在一起，靠着竖直墙面。

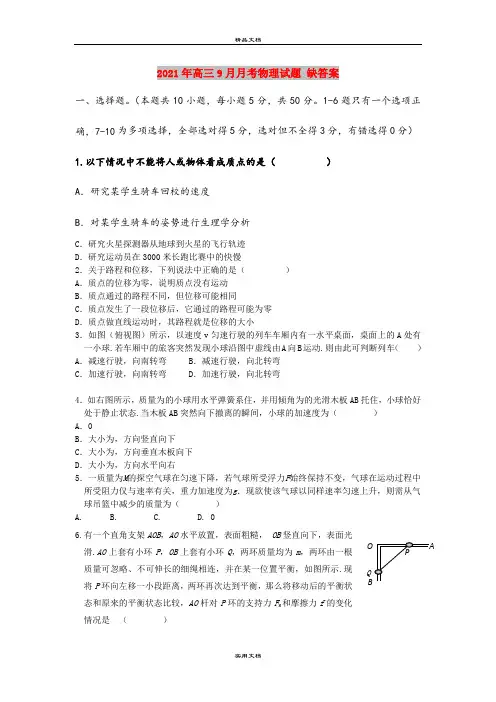

2021年高三9月月考物理试题缺答案一、选择题。

（本题共10小题，每小题5分，共50分。

1-6题只有一个选项正确，7-10为多项选择，全部选对得5分，选对但不全得3分，有错选得0分）1.以下情况中不能将人或物体看成质点的是（）A．研究某学生骑车回校的速度B．对某学生骑车的姿势进行生理学分析C．研究火星探测器从地球到火星的飞行轨迹D．研究运动员在3000米长跑比赛中的快慢2．关于路程和位移，下列说法中正确的是（）A．质点的位移为零，说明质点没有运动B．质点通过的路程不同，但位移可能相同C．质点发生了一段位移后，它通过的路程可能为零D．质点做直线运动时，其路程就是位移的大小3．如图（俯视图）所示，以速度v匀速行驶的列车车厢内有一水平桌面，桌面上的A处有一小球.若车厢中的旅客突然发现小球沿图中虚线由A向B运动.则由此可判断列车（）A．减速行驶，向南转弯 B．减速行驶，向北转弯C．加速行驶，向南转弯 D．加速行驶，向北转弯4．如右图所示，质量为的小球用水平弹簧系住，并用倾角为的光滑木板AB托住，小球恰好处于静止状态.当木板AB突然向下撤离的瞬间，小球的加速度为（）A．0B．大小为，方向竖直向下C．大小为，方向垂直木板向下D．大小为，方向水平向右5．一质量为M的探空气球在匀速下降，若气球所受浮力F始终保持不变，气球在运动过程中所受阻力仅与速率有关，重力加速度为g．现欲使该气球以同样速率匀速上升，则需从气球吊篮中减少的质量为（）A. B. C. D. 06.有一个直角支架AOB，AO水平放置，表面粗糙， OB竖直向下，表面光滑.AO上套有小环P，OB上套有小环Q，两环质量均为m，两环由一根质量可忽略、不可伸长的细绳相连，并在某一位置平衡，如图所示.现将P环向左移一小段距离，两环再次达到平衡，那么将移动后的平衡状态和原来的平衡状态比较，AO杆对P环的支持力F N和摩擦力f的变化情况是（）QA．F N 不变，f变大B．F N不变，f变小C．F N变大，f变大D．F N变大，f变小7．用一轻绳将小球P系于光滑墙壁上的O点，在墙壁和球P之间夹有一矩形物块Q，如图所示.P、Q均处于静止状态，则下列相关说法正确的是（）A.P物体受4个力B.Q受到3个力C.若绳子变长，绳子的拉力将变小D.若绳子变短，Q受到的静摩擦力将增大8．如图所示，在粗糙水平面上放一质量为M的斜面，质量为m 的木块在竖直向上力F作用下，沿斜面匀速下滑，此过程中斜面保持静止，则地面对斜面（）A．无摩擦力B．有水平向左的摩擦力C．支持力为（M+m）gD．支持力小于（M+m）g9．历史上有些科学家曾把在相等位移内速度变化相等的单向直线运动称为“匀变速直线运动”（现称“另类匀变速直线运动”），“另类加速度”定义为，其中和分别表示某段位移内的初速和末速.表示物体做加速运动，表示物体做减速运动。

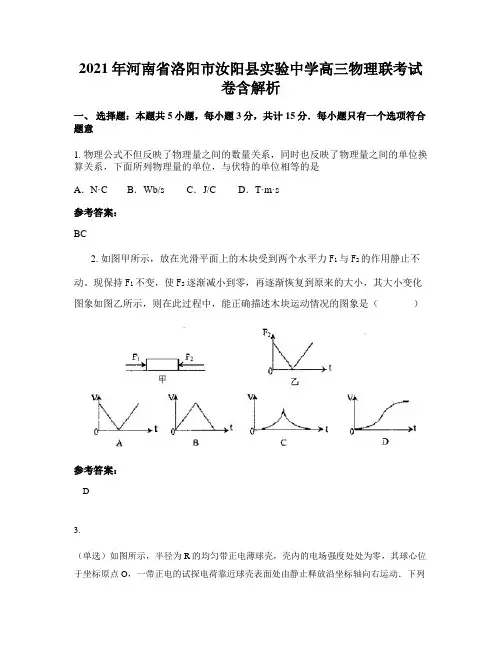

2021年河南省洛阳市汝阳县实验中学高三物理联考试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 物理公式不但反映了物理量之间的数量关系，同时也反映了物理量之间的单位换算关系，下面所列物理量的单位，与伏特的单位相等的是A．N·C B．Wb/s C．J/C D．T·m·s参考答案：BC2. 如图甲所示，放在光滑平面上的木块受到两个水平力F1与F2的作用静止不动。

现保持F1不变，使F2逐渐减小到零，再逐渐恢复到原来的大小，其大小变化图象如图乙所示，则在此过程中，能正确描述木块运动情况的图象是（）参考答案：D3.（单选）如图所示，半径为R的均匀带正电薄球壳，壳内的电场强度处处为零，其球心位于坐标原点O，一带正电的试探电荷靠近球壳表面处由静止释放沿坐标轴向右运动．下列关于坐标轴上某点电势φ、试探电荷在该点的动能E k与离球心距离x的关系图线，可能正确的是（）．B．C．D参考答案：解：AB、带电金属球是一个等势体，所以0﹣R的电势不变；顺着电场线电势降低，且E=，随着x的增大，E减小，则φ﹣x图象切线的斜率减小，故A正确，B错误．CD、在球壳内，场强处处为零，试探电荷不受电场力，其动能不变；在球壳外，取一段极短距离内，认为库仑力不变，设为F，根据动能定理得：△E k=F△r则得：F=，根据数学知识得知：F=等于E k﹣r图象上切线的斜率，由库仑定律知r增大，F减小，图象切线的斜率减小，故C、D错误．故选：A．4. （单选）如图所示，一个闭合三角形导线框ABC位于竖直平面内，其下方（略靠前）固定一根与线框平面平行的水平直导线，导线中通以图示方向的恒定电流．释放线框，它由实线位置下落到虚线位置未发生转动，在此过程中（）力，当飞机沿水平面做匀速圆周运动时，机翼与水平面成α角倾斜，这时关于飞机受力说法正确的是（）A. 飞机受到重力、升力 B．飞机受到重力、升力和向心力C．飞机受到的重力和升力仍为平衡力 D．飞机受到的合外力为零参考答案：A略二、填空题：本题共8小题，每小题2分，共计16分6. 某探究学习小组的同学欲以右图装置中的滑块为对象验证“动能定理”，他们在实验室组装了一套如图所示的装置，另外他们还找到了打点计时器所用的学生电源、导线、复写纸、纸带、小木块、细沙、垫块。
