第十三章 联轴器、离合器和制动器(A卷)

机械基础习题册（第五版）参考答案劳动社会保障出版社绪论一、选择题二、判断题三、填空题1．机械传动常用机构轴系零件液压与气动2．信息3．动力部分执行部分传动部分控制部分4．制造单元5．高副6．滚动轮接触凸轮接触齿轮接触7．滑动大低不能8．机械运动变换传递代替或减轻四、术语解释1．机器——是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量、物料与信息，以代替或减轻人类的体力劳动和脑力劳动。

2．机构——具有确定相对运动的构件的组合。

3．运动副——两构件直接接触而又能产生一定形式相对运动的可动连接。

4．机械传动装置——用来传递运动和动力的机械装置称为机械传动装置。

五、应用题1．答：2．答：零件：螺钉、起重吊钩、缝纫机踏板、曲轴、构件：自行车链条机构：台虎钳、水泵、机器：车床、洗衣机、齿轮减速器、蒸汽机、3.答：动力部分：发动机传动部分：离合器、变速箱、传动轴、执行部分：车轮控制部分：方向盘、排挡杆、刹车、油门*4．答：略第一章带传动一、选择题二、判断题三、填空题1. 主动轮从动轮挠性带2. 摩擦型啮合型3. 摩擦力运动动力。

4. 打滑薄弱零件安全保护5. 无两侧面不接触。

6. 帘布芯绳芯包布顶胶抗拉体底胶7．Y、Z、A、B、C、D、E8．几何尺寸标记。

9．型号基准长度标准编号10．实心式腹板式孔板式轮辐式11．平行重合12．调整中心距安装张紧轮13．弧形凹形变直摩擦力传动能力14．SPZ SPA SPB SPC15.型号基准长度16．啮合带传动齿轮传动17．单面带双面带节距18. 仪表、仪器、机床、汽车、轻纺机械、石油机械 四、术语（标记）解释1．机构传动比-----机构中输入角速度与输出角速度的比值。

2．V 带中性层-----当V 带绕带轮弯曲时，其长度和宽度均保持不变的层面称为中性层。

3．V 带基准长度L d -----在规定的张紧力下，沿V 带中性层量得的周长，称为V 带基准长度。

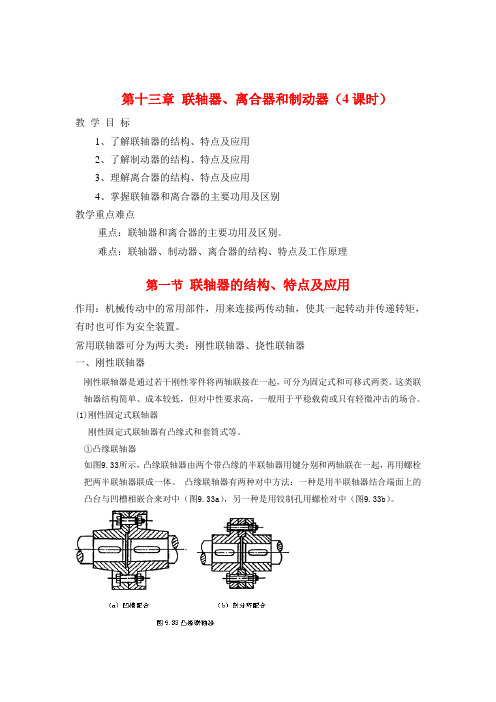

第十三章联轴器、离合器和制动器（4课时）教学目标1、了解联轴器的结构、特点及应用2、了解制动器的结构、特点及应用3、理解离合器的结构、特点及应用4、掌握联轴器和离合器的主要功用及区别教学重点难点重点：联轴器和离合器的主要功用及区别。

难点：联轴器、制动器、离合器的结构、特点及工作原理第一节联轴器的结构、特点及应用作用：机械传动中的常用部件，用来连接两传动轴，使其一起转动并传递转矩，有时也可作为安全装置。

常用联轴器可分为两大类：刚性联轴器、挠性联轴器一、刚性联轴器刚性联轴器是通过若干刚性零件将两轴联接在一起，可分为固定式和可移式两类。

这类联轴器结构简单、成本较低，但对中性要求高，一般用于平稳载荷或只有轻微冲击的场合。

(1)刚性固定式联轴器刚性固定式联轴器有凸缘式和套筒式等。

①凸缘联轴器如图9.33所示，凸缘联轴器由两个带凸缘的半联轴器用键分别和两轴联在一起，再用螺栓把两半联轴器联成一体。

凸缘联轴器有两种对中方法：一种是用半联轴器结合端面上的凸台与凹槽相嵌合来对中（图9.33a），另一种是用铰制孔用螺栓对中（图9.33b）。

②套筒联轴器套筒联轴器是用联接零件如键（图9.34a）或销（图9.34b）将两轴轴端的套筒和两轴联接起来以传递转矩。

当用销钉作联接件时，若按过载时销钉被剪断的条件设计，这种联轴器可作安全联轴器，以避免薄弱环节零件受到损坏。

刚性联轴器的特点：优点：构造简单，价格较低，对中精度高（如果机器本身要求两轴严格对中，则采用刚性联轴器有其优点）缺点：①不能补偿两轴的偏斜和位移，对两轴的对中要求较高。

当工作中两轴产生偏斜和位移时，将会产生难以估计的附加载荷。

②完全是由刚性元件组成，缓冲、吸振能力差。

二、挠性联轴器可以补偿被联接两轴间的位移，常用的有无弹性元件联轴器、有弹性元件联轴器等。

1、滑块联轴器如图9.35所示的滑块联轴器，它由两个带径向通的半联轴器1、3和一个两面具有相互垂直的凸榫的中间滑块2所组成，滑块2上的凸榫分别和两个半联轴器1、3的凹槽相嵌合，构成移动副，故可补偿两轴间的偏移。

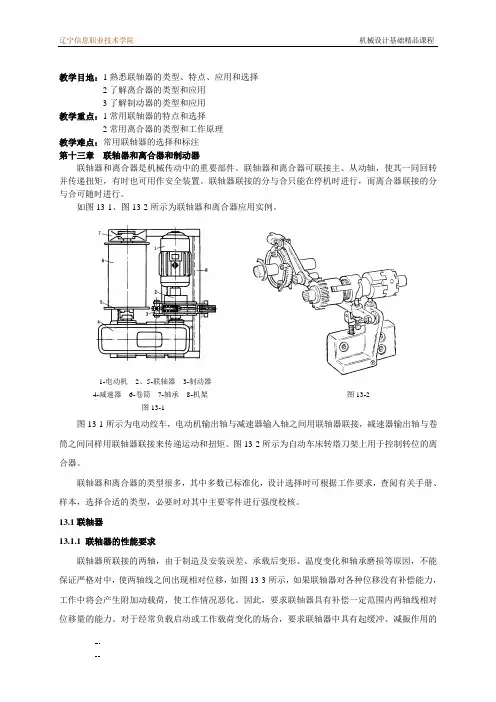

教学目地：1熟悉联轴器的类型、特点、应用和选择2了解离合器的类型和应用3了解制动器的类型和应用教学重点：1常用联轴器的特点和选择2常用离合器的类型和工作原理教学难点：常用联轴器的选择和标注第十三章联轴器和离合器和制动器联轴器和离合器是机械传动中的重要部件。

联轴器和离合器可联接主、从动轴，使其一同回转并传递扭矩，有时也可用作安全装置。

联轴器联接的分与合只能在停机时进行，而离合器联接的分与合可随时进行。

如图13-1、图13-2所示为联轴器和离合器应用实例。

1-电动机2、5-联轴器3-制动器4-减速器6-卷筒7-轴承8-机架图13-2图13-1图13-1所示为电动绞车，电动机输出轴与减速器输入轴之间用联轴器联接，减速器输出轴与卷筒之间同样用联轴器联接来传递运动和扭矩。

图13-2所示为自动车床转塔刀架上用于控制转位的离合器。

联轴器和离合器的类型很多，其中多数已标准化，设计选择时可根据工作要求，查阅有关手册、样本，选择合适的类型，必要时对其中主要零件进行强度校核。

13.1联轴器13.1.1 联轴器的性能要求联轴器所联接的两轴，由于制造及安装误差、承载后变形、温度变化和轴承磨损等原因，不能保证严格对中，使两轴线之间出现相对位移，如图13-3所示，如果联轴器对各种位移没有补偿能力，工作中将会产生附加动载荷，使工作情况恶化。

因此，要求联轴器具有补偿一定范围内两轴线相对位移量的能力。

对于经常负载启动或工作载荷变化的场合，要求联轴器中具有起缓冲、减振作用的弹性元件，以保护原动机和工作机不受或少受损伤。

同时还要求联轴器安全、可靠，有足够的强度和使用寿命。

a）b）c）d）a）轴向位移b）径向位移c）角度位移d）综合位移图13-313.1.2 联轴器的分类联轴器可分为刚性联轴器和挠性联轴器两大类。

刚性联轴器不具有缓冲性和补偿两轴线相对位移的能力，要求两轴严格对中，但此类联轴器结构简单，制造成本较低，装拆、维护方便，能保证两轴有较高的对中性，传递转矩较大，应用广泛。

联轴器联轴器、、离合器和制动器14.1 联轴器14.1.1联轴器的联轴器的功用和分类功用和分类联轴器和离合器主要用于轴与轴之间的联接，使它们一起回转并传递转矩。

用联轴器联接的两根轴，只有在机器停车后，经过拆卸才能把它们分离。

用离合器联接的两根轴，在机器工作中就能方便地使它们分离或接合。

联轴器分刚性和弹性两大类。

刚性联轴器由刚性传力件组成，又可分为固定式和可移式两类。

固定式刚性联轴器不能补偿两轴的相对位移；可移式刚性联轴器能补偿两轴的相对位移。

弹性联轴器包含有弹性元件，能补偿两轴的相对位移，并具有吸收振动和缓和冲击的能力。

联轴器和离合器大都已标准化了。

一般可先依据机器的工作条件选定合适的类型，然后按照计算转矩、轴的转速和轴端直径从标准中选择所需的型号和尺寸。

必要时还应对其中某些零件进行验算。

计算转矩T c 已将机器启动时的惯性力和工作中的过载等因素考虑在内。

联轴器和离合器的计算转矩可按下式确定T c = K A T （ 17－ 1）式中：T c 为名义转矩；K A 为工作情况系数，K A 值列于下表中。

一、 固定式刚性联轴器联轴器、离合器的种类很多，本章仅介绍几种有代表性的结构。

固定式刚性联轴器中应用最广的是凸缘联轴器。

如下图所示，它是用螺栓联接两个半联轴器的凸缘，以实现两轴联接的。

螺栓可以用普通螺栓，也可以用铰制孔用螺栓。

这种联轴器有两种主要的结构型式：图a 是普通的凸缘联轴器，通常靠铰制孔用螺栓来实现两轴对中；图b 是有对中榫的凸缘联轴器，靠凸肩和凹槽（即对中榫）来实现两轴对中。

制造凸缘联轴器时，应准确保持半联轴器的凸缘端面与孔的轴线垂直，安装时应使两轴精确对中。

半联轴器的材料通常为铸铁，当受重载或圆周速度v＞30 m／s时，可采用铸钢或锻钢。

凸缘联轴器的结构简单、使用方便、可传递的转矩较大，但不能缓冲减振。

常用于载荷较平稳的两轴联接。

可移式刚性联轴轴器二、可移式刚性联由于制造、安装误差或工作时零件的变形等原因，被联接的两轴不一定都能精确对中，因此就会出现两轴间的轴向位移x（下图a）、径向位移y（图b）、角位移a（图c），以及由这些位移组合的综合位移。
