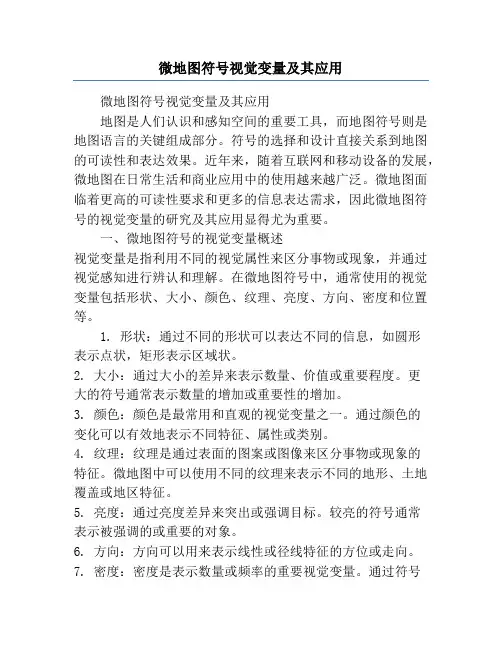

微地图符号视觉变量及其应用微地图符号视觉变量及其应用地图是人们认识和感知空间的重要工具，而地图符号则是地图语言的关键组成部分。
符号的选择和设计直接关系到地图的可读性和表达效果。
近年来，随着互联网和移动设备的发展，微地图在日常生活和商业应用中的使用越来越广泛。
微地图面临着更高的可读性要求和更多的信息表达需求，因此微地图符号的视觉变量的研究及其应用显得尤为重要。
一、微地图符号的视觉变量概述视觉变量是指利用不同的视觉属性来区分事物或现象，并通过视觉感知进行辨认和理解。
在微地图符号中，通常使用的视觉变量包括形状、大小、颜色、纹理、亮度、方向、密度和位置等。
1. 形状：通过不同的形状可以表达不同的信息，如圆形表示点状，矩形表示区域状。
2. 大小：通过大小的差异来表示数量、价值或重要程度。
更大的符号通常表示数量的增加或重要性的增加。
3. 颜色：颜色是最常用和直观的视觉变量之一。
通过颜色的变化可以有效地表示不同特征、属性或类别。
4. 纹理：纹理是通过表面的图案或图像来区分事物或现象的特征。
微地图中可以使用不同的纹理来表示不同的地形、土地覆盖或地区特征。
5. 亮度：通过亮度差异来突出或强调目标。
较亮的符号通常表示被强调的或重要的对象。
6. 方向：方向可以用来表示线性或径线特征的方位或走向。
7. 密度：密度是表示数量或频率的重要视觉变量。
通过符号的密度变化可以表达数量的多少或密集程度。
8. 位置：通过位置的不同可以体现地理空间上的分布特征，如点符号的位置可以表示事件发生的地点。
以上视觉变量是微地图符号设计中常用的，不同的变量可以结合使用，通过差异的组合和变化来表达丰富的信息。
二、微地图符号视觉变量的应用1. 日常生活中的微地图应用随着移动互联网的普及，微地图成为人们日常生活中不可或缺的工具。
通过手机等移动设备上的微地图应用，人们可以方便地查找附近的商店、餐馆、银行等。
在这种应用场景下，微地图符号的设计应具有简洁明了的特点，突出重要信息，并能够快速传达给用户。
地图符号视觉变量设计
一、实验目的
熟悉在Arcgis平台中制作地图的过程，在制图过程中探究计算机地图制图。
二、实验数据
StreetsAnno , Restaurasnts , Block Locals ,water 图层数据
三、实验步骤
字体家族名即其他应用软件中所称的字体，我们在创建的单个符号，都会包含到家族中，家族名就是字体名
选择第四个
进入编辑界面
打开ArcScene 添加地图数据
对点状图层进行3d符号设计
点击Building Point点数据图层，打开Symbol Selector，点击Properties
在编辑框中对符号的尺寸，角度进行设置
对线状图层进行3d符号编辑，同理可得
同时我们也可以自己设计3d符号，我们可以选用Google SketchUp 7 草图大师进行设计，打开草图大师，在编辑界面设计出模型
然后导出
在这里我们生成“.3ds”格式的文件，然后在ArcScene中添加
选择 3dmaker Symbol，在文件夹中添加我们设计的模型。
第三章：地图符号§3－1 地图符号与注记一、地图符号的概念:地图符号：表示地图信息空间位置、大小、数量和质量特征的特定的点、线、几何图形和文字、数字等称为地图符号。
二、地图符号的实质地图符号就是用概括性、综合性和概念化，的手段，通过归纳、分类、分级等方法，用抽象的具有共性的符号，来表示某一类（级）地理事物。
其实质上就是对地理事物进行了一次制图综合。
它表示了复杂繁多的地理事物，科学地反映了地理事物的群体特征和本质规律。
三、地图符号的作用是直观形象地表示地理事物的形式，有四个方面：1）.保证空间位置有较高的几何精度，并可量测。
2）.对地理事物抽象、概括和简化，使图面清晰易读。
3）.能表示具体事物，抽象事物；能表示宏观，又能表示微观。
4）.在平面上建立空间模型，以便分析四、地图符号的构成要素图形、尺寸和颜色称为其三要素。
1．符号的图形是反映地理要素的外形和特征的，具有象征性、艺术性和表现力，要便于区分，又便于阅读记忆。
以正射投影为主，以透视图形和几何图形为辅。
2．符号的尺寸:尺寸大小与地图内容、用途、比例尺、分辨力、制图印刷有关。
常以图形区别事物的类别，尺寸区别等级。
区分符号时，以图形为主，以尺寸为辅的方式。
3．符号的颜色:用颜色的优点：l）增强地图各要素分类分级的概念。
2）简化了符号图形。
3）提高了地图的视觉效果。
1.按图形特征分类（l）正形符号:正射投影，符号与地物形状一致或相似，保持的比例关系。
用于表示较大物体，如森林、湖泊、街区等。
（2）侧形符号:透视投影，符号与地物的侧面形状相似。
用于较小的物体，如烟囱、水塔、独立树等。
（3）象征符号:象征性的会形、会意符号，如风车、矿井和气象站符号，分别象征各自的风叶、风镐和风向标。
2.按比例关系分类（l）依比例符号：又称真形或轮廓符号，即能保持地物平面轮廓形状的符号。
如街区、湖泊、林区、沼泽地、草地等。
（2）不依比例符号：又称点状符号或记号性符号。
