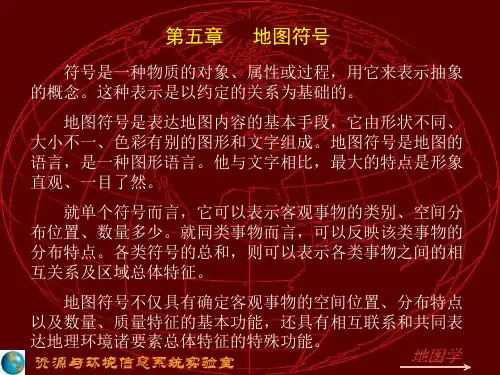

第三章：地图符号§3－1 地图符号与注记一、地图符号的概念:地图符号：表示地图信息空间位置、大小、数量和质量特征的特定的点、线、几何图形和文字、数字等称为地图符号。
二、地图符号的实质地图符号就是用概括性、综合性和概念化，的手段，通过归纳、分类、分级等方法，用抽象的具有共性的符号，来表示某一类（级）地理事物。
其实质上就是对地理事物进行了一次制图综合。
它表示了复杂繁多的地理事物，科学地反映了地理事物的群体特征和本质规律。
三、地图符号的作用是直观形象地表示地理事物的形式，有四个方面：1）.保证空间位置有较高的几何精度，并可量测。
2）.对地理事物抽象、概括和简化，使图面清晰易读。
3）.能表示具体事物，抽象事物；能表示宏观，又能表示微观。
4）.在平面上建立空间模型，以便分析四、地图符号的构成要素图形、尺寸和颜色称为其三要素。
1．符号的图形是反映地理要素的外形和特征的，具有象征性、艺术性和表现力，要便于区分，又便于阅读记忆。
以正射投影为主，以透视图形和几何图形为辅。
2．符号的尺寸:尺寸大小与地图内容、用途、比例尺、分辨力、制图印刷有关。
常以图形区别事物的类别，尺寸区别等级。
区分符号时，以图形为主，以尺寸为辅的方式。
3．符号的颜色:用颜色的优点：l）增强地图各要素分类分级的概念。
2）简化了符号图形。
3）提高了地图的视觉效果。
1.按图形特征分类（l）正形符号:正射投影，符号与地物形状一致或相似，保持的比例关系。
用于表示较大物体，如森林、湖泊、街区等。
（2）侧形符号:透视投影，符号与地物的侧面形状相似。
用于较小的物体，如烟囱、水塔、独立树等。
（3）象征符号:象征性的会形、会意符号，如风车、矿井和气象站符号，分别象征各自的风叶、风镐和风向标。
2.按比例关系分类（l）依比例符号：又称真形或轮廓符号，即能保持地物平面轮廓形状的符号。
如街区、湖泊、林区、沼泽地、草地等。
（2）不依比例符号：又称点状符号或记号性符号。
无法显示其平面轮廓，按比例尺缩小后为一个小点子。
只能放大表示，只表示位置、类别，不表示其实际大小，如三角点、水井、独立树等。

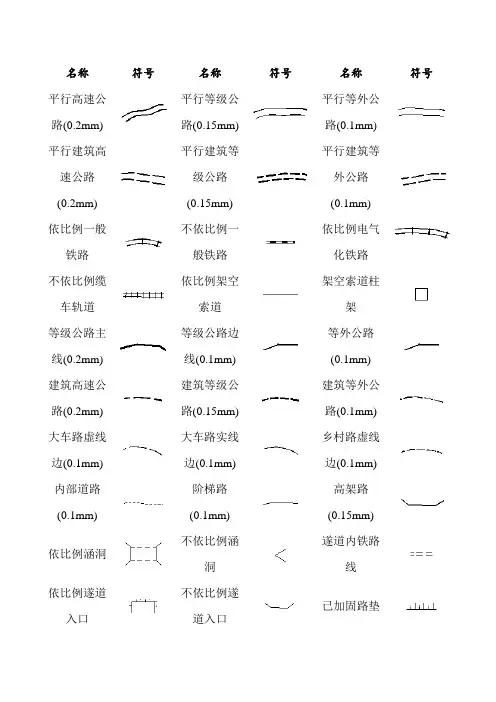

（3）半依比例符号：称线状符号，只能保持地物平面轮廓的长度，不能保持其宽度的符号，宽度不能依比例，只能夸大表示。
如道路、堤、城墙、部分河流等。
3.按定位情况分类：1）定位符号：:即在地图上有确定的位置，一般不能任意移动的符号。
地图上大部分符号都属于定位符号，如河流、居民地、道路、境界、地类界等，它们都可以根据符号的位置确定出相应物体的实地位置。
2）非定位符号：只表明某范围质量特征的一类符号。
例如，森林、果园、竹林符号，它们的配置，有整列、散列两种形式，没有定位的意义4．按空间分布特征分类：l）点状符号：非比例符号，只能表明点位，如三角点、工矿企业，多为几何符号、文字符号和象形符号。
2）线状符号：呈线状或带状延伸的地物，在地图上用线状符号表示。
长度依比例，类似于半依比例符号3）面状符号：占有相当面积，具有一定的轮廓范围的地物。
属于依比例符号。
点、线、面状符号在专题和普通图中都有应用。
六、地图符号的定位：l．依比例符号的定位:将地物的轮廓线与实际位置一致，则其轮廓图形就为其实地位置。
2．不依比例符号的定位1）带点符号：以点作定位点，如三角点、埋石点、窑、山洞、牌坊、井、城楼、亭等。
2）几何图形符号：以几何中心作定位点，如独立房、油库、饲养场、贮水池、土坑、土堆、水车、发电厂等。
3）宽底符号，底边的中心点作定位点，如庙、独立石、水塔、蒙古包等。
4）底部成直角符号，以直角顶点作定位点，如路标、信号灯、气象台等。
5）组合图形符号，以其主体部分的中心作定位点，如无线电杆、变电所等。
6）其它图案符号，以其中心作定位点，如桥、溶斗、矿井、水闸、拦水坝、滚水坝等3．半依比例符号的定位: 对称符号的定位线是中心线;非对称符号定位线在一侧；七、地图符号的定向主要对不依比例符号而言，有四种：1）北方定向（直立方向）：透视符号，如烟囱、古塔、庙宇等，以符号直立定向，即使符号在图面保持直立。
2）真方向定向：矩形或近似矩形符号，以与实地方向一致定向。
如独立房屋、窑洞、山洞、里程碑、泉、饲养场等3）按光照定向：按光线法则构图的符号，依此定向。
如陡石山和溶斗符号，分别为正向负向地貌，受光处以细而稀的线条和虚点线表示。
这类符号要使明亮部置于受光方向上。
4）依风向定向：对风成或受风向影响的地物地貌，如波状沙丘、多垄沙地、窝状沙地、残丘地等，要顺风向延伸。
图上符号的方向是判断主要风向的标志。
八、地图符号的感受效果1．整体感：即观察图面时，呈现出整体景象。
是指符号协调性。
图形和颜色是产生整体感的主要因素。
2．差异感：是指由符号的衬托性而产生的区别。
（1）质量差异：利用形状、颜色间的差别，建立地物间质量的差异感。
（2）数量差异：利用符号的尺寸、色调的变化产生数量差异感。
（3）等级差异：利用符号的尺寸、色调构成等级差异感，获得地物间数量差异及主次关系。
3．立体感：是指获得立体效果。
主要是利用光线法则，改变尺寸、颜色、亮度等实现。
例如晕渲法、分层设色等。
九、地图符号设计原则1）适应地图主题与用途：突出主题，主题符号采用大尺寸、鲜艳色、美观图形，次要内容用小尺寸、淡颜色、一般的图形。
例如挂图，要求符号尺寸大、颜色鲜艳；科学图，要求负载多，符号小些、颜色浅淡。
2）图案化：就是突出本质特征，舍去不必要细部，使图形有象形、简洁、醒目和美观特点，富于联想性。
一般采用侧视、正视或俯视图形。
对较小要素，如水井、泉、境界线等，则采用会意性（或记号性）符号，以简单几何图形加以变化和组合而成。
3）逻辑性：形式和内容要有内在联系；图形大小，线划粗细、虚实应能反映地物质量和数量的特征；图形大的、线划粗的则表示质量和数量等级高的。
如：虚线表示：①.地下的（隧道、管线）；②.不稳定的（时令路、时令湖）；③.不准确的（未实测的、草绘的）；④.无实物可见的（境界线、海空航线）；实线图形表示：①.地上的；②.稳定的；③.准确的和可见的要素。
如：铁路、公路、河流等。
这种设计符合逻辑，科学性强，便于读者识别和理解。
4）系统性：利用符号构成要素的某种相同或相似作为类的标记，自成体系。
例如用蓝色表示水系要素，构成了水系符号系统；用棕色表示地貌，用黑色表示人工地物等。
5）对比和协调：符号要有对比和差别；互相配合的符号，应协调。
例如：街道与公路、路与桥、桥与隧道相连，宽度应一致；居民地圈形符号应与道路有正确配合。
6）色彩象征性：设色应与自然色和社会观念相近，使具有象征性，如水系用蓝色，地貌用棕色，森林用绿色，危险物用红色等。
7）考虑视力、制印条件：以视力介于0．8—1．0的人作标准。
考虑制印条件及成本。
8）考虑符号标准化和一体化：鉴于很多地图所采用的符号基本上是国际通用的，因而要尽量用国内和国际通用符号，实现符号的规范化、标准化；§3－2 地理变量地理现象的定性描述或定量描述即构成地理变量。
对这些地理变量进行分类、处理，才变成制图数据。
因此，制图实质就是研究符号和图形对地图的表述。
地理变量可以区分为四类，即点位数据，线性数据，面积数据和体积数据。
1.点位数据0维特征的数据。
（维数是几何学和空间理论的基本概念）存在于一个独立位置上的事物、离散的空间现象，用点位数据来描述。
①.可以是具体的，如三角点，河流交点；②.可以是抽象，如各种统计量的定位图表，或由于比例尺缩小，面状物体抽象为一个点，如一座城市。
2.线性数据1维特征数据，是线性的：①.可以是客观实体：如道路，河流；②.可以是不可见的：如磁力线，思想传播路线。
③.可以是有向的，也可以是无向的。
④.虽有一定的宽度（第二维的特征，如线的粗细），但把它作为线性来研究，讨论的是其长度和形态特征（宽度只作为辅助标志来看待），图上的视觉感受特征是直、折、曲线等。
3.面积数据2维特征数据，是区域范围。
把宽度和长度同等看待。
图上视觉感受特征是几何形、自由形、偶发形等。
4.体积数据3维概念：是在面积的基础上加上第三维的值来表达的。
①.可以是客观实体，如土石方，降水量，货物量等；②.可以是抽象事物的，如城市人口、国民生产总值等。
任何地理现象，均可归入上述四种变量。
§3－3 量表在符号设计中应用对地图学来说，是将观察到的地理特征按量表系统的方法将其表述的。
量表系统的方法是：定名量表、顺序量表、间隔量表和比率量表。
１）定名量表按固有特征区分时，采用定名量表。
即定性区分（而不定量区分）制图现象，采用选众数原则。
如物体的分布、状态、性质等可使用定名量表。
点位数据：如城镇、采石场等；线性数据：如河名、路名；面积数据：如土地利用类别等。
2）顺序量表按某标志把制图物体或现象排序，表现为一种相对的等级，称为顺序量表。
它只区分出顺序，如大小，主次等相对等级，不产生数量概念。
如区分大、小港口；大、中、小城市等。
其排序标志： a.可以是单因素的；b.可以是多因素的；c.可以是定性的；d.可以是定量的。
顺序量表所表示的变量无起始点，无单位，不能表明差别的具体量。
３）间隔（距）量表给顺序量表赋予量的概念，即利用某种单位对顺序增加距离信息，就成了间隔量表。
使用间隔量表，须标准单位，再区分不同量。
例如，可用°C区分温度，用人口单位区别城市大小，用米表示高程差等。
有了单位，再加上距离信息，如l－10，10－20，就构成了间隔量表。
它可以获得差别大小的概念。
是较高级量表，但还不能获得具体的值。
4）比率量表是完整的定量化方法。
它有计量单位，有起始点，可以描述绝对量。
例如，高于起算基准的高程、气压、温度、城市人口、货运吨位等。
大多数计量单位都是依比率量表确定的。
四种量表关系按精度为：定名量表＜顺序量表＜间隔量表＜比率量表。
高级能处理成低级量表，低级则不能。
①.定名量表表现质量差异；②.顺序量表有等级感；③.间隔量表和比率量表能显示数量差异；④.比率量表则是间隔量表的精确化。
§3－4 构成符号的视觉变量视觉变量，也称为基本图形变量，包括形状、尺寸、方向、亮度、密度和色彩。
它们又可以区分出点、线、面的变化。
一、基本图形变量①形状：由不同的图形及结构组成。
它们包括：有规律的图形（各种几何图形），无规律的范围轮廓线（河流岸线、等值线等）。
形状差别是符号在视觉上最重要的差别。
②尺寸：指符号大小——直径、宽度、高度、面积、甚至体积的变化。
只涉及点状符号和各种非比例的几何图形，也包括线状符号的宽度。
不包括依比例尺轮廓图形③方向：指符号的方位变化。
方向变量的运用要受到图形的限制。
例如，圆点；正方形不易区分方向④.颜色变量：是最活跃的一种视觉变量。
包括：彩色和非彩色（黑白色）；彩色：包括色相、亮度和彩度变量。
