合垫圈规格

紧固件命名规则本规则依据GB/T1237制定，规定了紧固件的标记办法，适用于我公司紧固件在图纸及BOM系统中的命名。

1a）、名称：使用国标规定的规范名称，如：螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。

b）、标准号：标注国标号、部标号或企标号（不写年号），如是我公司自行设计，则标注所属产品型号。

c）、螺距：只适用于细牙螺纹，粗牙则省略。

d）、材料：如用碳钢材料，则本部份省略，否则应注出，如Cu（铜）、C1（不锈钢。

不锈钢材料代码详见GB3098.6，其中：奥氏体，A1、A2、A4；马氏体，C1、C3、C4；铁素体，F1。

）e）、扳拧形式：如采用标准规定的扳拧形式，则省略，否则应注出，如复合槽。

f）、表面处理：如是碳钢材料镀锌钝化，则省略，否则应注出，如Cu/Ni（铜镀镍）、Cu/Ni6b（铜镀亮镍，镍层厚6μm）、Cu/Sn（铜镀锡）、Cu/Sn（60）Pb（铜镀铅锡）、Fe/Ni6bCr0.3r（碳钢镀镍铬）、O（表面氧化）、不锈钢材料通常不需镀覆。

如镀层符合ROHS指令，则标注在表面处理后并置于括号内。

表1 螺钉标记示例表注1：如紧固件的标记中未注明材料及表面处理，则表示紧固件的材料为碳钢镀锌钝化（即镀彩锌）。

注2：自攻螺钉有两种型式，C型和F型，C型是尖端面，F型是平端面。

但自攻锁紧螺钉不分型。

注3：盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头，但头部厚度稍薄于圆柱头。

注4：沉头和半沉头的区别是沉头的头部是平端面，半沉头的头部是弧形端面，沉头的头部厚度薄于半沉头。

注5：紧定螺钉和普通螺钉的区别是，普通螺钉的头部形状呈T型，而紧定螺钉没有T型头部。

注6：开槽表示头部为一字槽。

复合槽，十字槽及一字槽可通用，但同批次产品应统一。

注7：对于不锈钢紧固件，鉴于我公司员工对其代码不熟悉，故可在材料代码后备注“不锈钢”，置于括号内。

注8: 螺钉和螺栓区别螺钉：由头部和螺杆两部分构成，用在有预制螺纹的地方，不需和螺母配用。

平垫圈规格型号尺寸表大全，速度收藏！

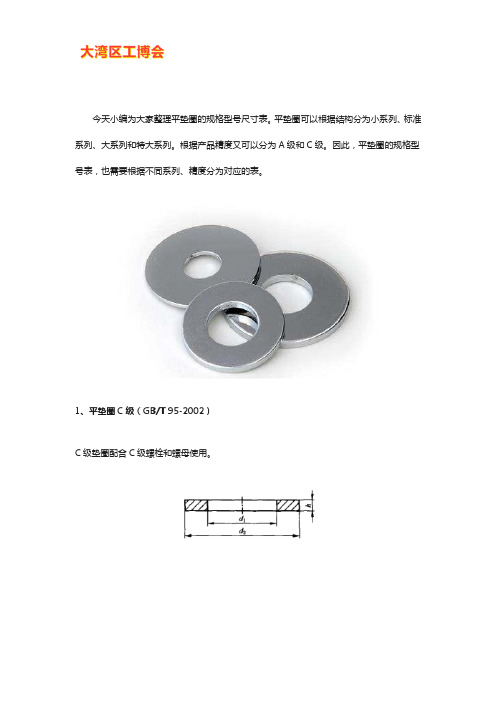

今天小编为大家整理平垫圈的规格型号尺寸表。

平垫圈可以根据结构分为小系列、标准系列、大系列和特大系列。

根据产品精度又可以分为A级和C级。

因此，平垫圈的规格型号表，也需要根据不同系列、精度分为对应的表。

1、平垫圈C级（GB/T 95-2002）
C级垫圈配合C级螺栓和螺母使用。

平垫圈 C级尺寸
2、大垫圈A级（GB/T 95.1-2002）和大垫圈C级（GB/T 96.2-2002）
大垫圈是指外径d2和厚度h都比普通垫圈要大一些，主要用于木质或铝制等有色金属零件的连接场合。

Ａ级大垫圈配合Ａ级或适当精度的螺栓和螺母使用。

大垫圈 A级尺寸
大垫圈 C级尺寸
3、平垫圈A级（GB/T 97.1-2002）、平垫圈倒角型A级（GB/T 97.2-2002）和销轴用平垫圈（GB/T 97.3-2000）此三种垫圈对被连接表面起保护作用，降低螺栓头部对被连接件的表面压力。

该类产品均为A级，GB/T 97.1为不倒角，主要用于M1.6~M36的A级和B级的螺栓、螺钉、螺母配套，GB/T 97.2为倒角，主要用于M5~M36A和B级螺栓、螺钉、螺母配套。

平垫圈 A级尺寸（GB/T 97.1-2002）
平垫圈倒角型 A级尺寸（GB/T 97.2）
销轴用平垫圈尺寸（GB/T 97.3-2000）
4、小垫圈A级（GB/T 848-2002）
A级小系列的平垫圈主要用于螺纹规格为M1.6~M36的带圆柱头的螺钉。

小垫圈 A级尺寸。

大规格平垫圈标准在大规模工业生产和机械设备中，大规格平垫圈的使用是必不可少的。

作为一种重要的垫片材料，大规格平垫圈在保证设备运行稳定、减小磨损和防止泄露等方面发挥着重要作用。

本文将对大规格平垫圈的标准进行详细阐述，以指导大家在实际工程中正确选择和使用。

一、大规格平垫圈标准的概述大规格平垫圈是指直径大于等于30mm，厚度在0.5mm至10mm之间的垫圈。

在国内外，大规格平垫圈的标准主要有两个：GB/T 7402-2008《大规格平垫圈》和ISO 7053-1988《大型平垫圈》。

这两个标准都对大规格平垫圈的尺寸、公差、材料、标记等方面进行了明确规定。

二、大规格平垫圈的标准参数与分类1.尺寸参数：根据GB/T 7402-2008标准，大规格平垫圈的直径尺寸范围为30mm至600mm，厚度尺寸范围为0.5mm至10mm。

2.公差等级：根据ISO 7053-1988标准，大规格平垫圈的公差等级分为C1、C2、C3三个等级，其中C1级精度最高。

3.材料：大规格平垫圈的材料主要包括碳钢、不锈钢、铜、铝等，根据实际应用场景选择合适材料。

4.分类：大规格平垫圈可根据材质、直径、厚度、公差等不同因素进行分类。

三、大规格平垫圈的应用领域大规格平垫圈广泛应用于各类机械设备、管道、阀门、法兰等领域，起到密封、减震、保护等作用。

在实际工程中，选用合适的大规格平垫圈对于设备的稳定运行至关重要。

四、如何在实际工程中选择合适的大规格平垫圈1.根据设备需求确定垫圈的直径、厚度、材料等参数。

2.考虑垫圈的公差等级，确定是否需要高精度垫圈。

3.结合应用场景选择合适的材料，如耐腐蚀、耐磨损等性能。

4.参考相关标准规范，确保选用的垫圈符合实际需求。

5.考虑垫圈的供应商实力、产品质量和服务，确保购买到合格产品。

五、总结大规格平垫圈作为机械设备中不可或缺的零部件，其选型至关重要。

了解大规格平垫圈的标准、参数和应用领域，能够帮助大家在实际工程中正确选择和使用。

今天小编为大家整理平垫圈的规格型号尺寸表。

平垫圈可以根据结构分为小系列、标准系列、大系列和特大系列。

根据产品精度又可以分为A级和C级。

因此，平垫圈的规格型号表，也需要根据不同系列、精度分为对应的表。

1、平垫圈C级（GB/T 95-2002）C级垫圈配合C级螺栓和螺母使用。

平垫圈C级尺寸2、大垫圈A级（GB/T 95.1-2002）和大垫圈C级（GB/T 96.2-2002）大垫圈是指外径d2和厚度h都比普通垫圈要大一些，主要用于木质或铝制等有色金属零件的连接场合。

Ａ级大垫圈配合Ａ级或适当精度的螺栓和螺母使用。

大垫圈A级尺寸大垫圈C级尺寸3、平垫圈A级（GB/T 97.1-2002）、平垫圈倒角型A级（GB/T 97.2-2002）和销轴用平垫圈（GB/T 97.3-2000）此三种垫圈对被连接表面起保护作用，降低螺栓头部对被连接件的表面压力。

该类产品均为A级，GB/T 97.1为不倒角，主要用于M1.6~M36的A级和B级的螺栓、螺钉、螺母配套，GB/T 97.2为倒角，主要用于M5~M36A和B级螺栓、螺钉、螺母配套。

平垫圈A级尺寸（GB/T 97.1-2002）平垫圈倒角型A级尺寸（GB/T 97.2）销轴用平垫圈尺寸（GB/T 97.3-2000）4、小垫圈A级（GB/T 848-2002）A级小系列的平垫圈主要用于螺纹规格为M1.6~M36的带圆柱头的螺钉。

小垫圈A级尺寸以上就是小编为大家整理的几种平垫圈的规格型号尺寸表。

扩展资料：定义：平垫圈通常是各种形状的薄件，用于减少摩擦、防止泄漏、隔离、防止松脱或分散压力。

许多材料和结构中都有这种部件，用于履行各类相似的功效。

受螺纹紧固件的材料与工艺限制，螺栓等紧固件的支承面不大，因此为减小承压面的压应力保护被连接件的表面，其采用垫圈。

为防止连接副的松动采用防松的弹簧垫圈和多齿形锁紧垫圈、圆螺母止动垫圈以及鞍形、波形、锥形弹性垫圈。

平垫圈主要用于减小压强，当有的部位拧紧轴向力很大时，易使垫圈压成碟形，这时可改用材料和提高硬度来解决。

(完整)垫片规格表
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)垫片规格表）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)垫片规格表的全部内容。

垫片规格统计表。

垫片规格尺寸表国标摘要：I.垫片概述A.垫片的定义与作用B.垫片分类II.国标垫片规格尺寸表A.平垫圈规格尺寸表1.公称直径2.内径尺寸3.外径尺寸4.厚度尺寸B.金属缠绕垫规格尺寸表1.材质2.内外环宽度尺寸3.厚度尺寸4.未压缩高度尺寸III.国标垫片应用领域A.工业领域B.汽车领域C.建筑领域IV.垫片选择与使用注意事项A.选择合适的垫片B.安装与使用垫片C.垫片更换与维护正文：垫片是一种广泛应用于各种行业中的零部件，它的主要作用是减少摩擦、防止泄漏、隔离、分散压力等。

根据不同的使用场景和需求，垫片可以分为多种类型，如平垫圈、金属缠绕垫等。

国标垫片规格尺寸表详细地列出了各种类型的垫片的尺寸规格。

以平垫圈为例，其规格尺寸主要包括公称直径、内径尺寸、外径尺寸和厚度尺寸等。

金属缠绕垫的规格尺寸则包括材质、内外环宽度尺寸、厚度尺寸和未压缩高度尺寸等。

国标垫片广泛应用于各个领域，如工业领域中的石油、化工、电力等；汽车领域中的发动机、传动系统等；建筑领域中的给排水、暖通空调等。

在选择和使用垫片时，需要根据具体的使用环境和要求，选择合适的垫片类型和尺寸。

此外，在安装和使用垫片时，还需要注意以下几点：1.选择合适的垫片。

根据实际需求，选择具有合适材质、尺寸和性能的垫片。

2.安装与使用垫片。

在安装垫片时，应确保其与法兰、螺栓等配合部件的尺寸相匹配，并正确安装在指定位置。

在使用垫片过程中，要定期检查其磨损和老化情况，确保其正常工作。

3.垫片更换与维护。

当垫片出现磨损、老化、破裂等现象时，应及时更换新的垫片，以保证设备的正常运行。

同时，要定期对垫片进行清洗和保养，延长其使用寿命。

总之，国标垫片规格尺寸表为各类垫片提供了详细的尺寸参数，有助于用户根据实际需求选择合适的垫片。

内六角圆柱螺钉、弹簧垫圈和平垫圈组合件日标内六角圆柱螺钉、弹簧垫圈和平垫圈组合件日标在工业制造和机械加工领域，内六角圆柱螺钉、弹簧垫圈和平垫圈组合件日标是一项非常重要的标准。

这些标准的制定和应用对于保障产品质量、提高生产效率具有重要意义。

本文将从深度和广度的角度，对这些标准进行全面评估，并探讨其在工业制造中的应用。

我也将共享一些个人对这些标准的理解和观点。

一、内六角圆柱螺钉内六角圆柱螺钉是一种具有内六角孔的圆柱形螺钉，适用于需要防止松动、提高紧固强度的装配和固定。

日本工业规范JIS B 1176-1985《内六角圆柱头螺钉》为内六角圆柱螺钉的设计和使用提供了规范。

在这一标准中，涉及了螺纹、长度、直经、公差等方面的要求，为内六角圆柱螺钉的生产和使用提供了明确的指导。

在工业制造过程中，严格按照JIS B 1176-1985标准生产的内六角圆柱螺钉具有准确的规格和尺寸，能够确保其在装配和固定过程中的稳定性和可靠性。

标准化的设计和生产也为内六角圆柱螺钉的应用提供了便利，使得在不同设备和零部件上的替换和使用更加方便快捷。

内六角圆柱螺钉的日标对于工业制造具有重要意义。

二、弹簧垫圈和平垫圈弹簧垫圈和平垫圈作为螺栓紧固件的重要配件，主要用于增加螺栓与连接件之间的摩擦力，防止松动和减轻振动。

日本工业规范JIS B 1256-2003《弹簧垫圈》和JIS B 1251-2003《平垫圈》规定了弹簧垫圈和平垫圈的要求和测试方法，确保其在使用过程中的可靠性和安全性。

弹簧垫圈和平垫圈的日标提出了对其材料、硬度、尺寸、公差、表面状态等方面的要求，保证其具有良好的弹性和压紧性能。

在实际应用中，严格按照JIS B 1256-2003和JIS B 1251-2003标准生产的弹簧垫圈和平垫圈能够有效地增加螺栓紧固件的使用寿命和可靠性，减少因松动而导致的安全隐患和设备损坏。

弹簧垫圈和平垫圈的日标对于螺栓紧固件的应用具有重要意义。

三、个人观点和理解在工业制造和机械加工领域，内六角圆柱螺钉、弹簧垫圈和平垫圈组合件日标的制定和应用对于提高产品质量、保障生产安全具有重要意义。

大垫圈规格表规格直径（mm）内径（mm）厚度（mm）材质1 100 50 10 橡胶2 150 80 15 聚氨酯3 200 100 20 丁腈橡胶4 250 120 25 硅胶5 300 150 30 纳米橡胶6 350 180 35 丙烯橡胶7 400 200 40 氯丁橡胶8 450 230 45 氯丁橡胶9 500 250 50 NBR橡胶10 550 280 55 丁腈橡胶注：以上数据仅供参考，具体规格和材质需根据实际需求进行定制。

规格说明•直径（mm）：指大垫圈外圆的直径，即大垫圈最宽处的长度。

•内径（mm）：指大垫圈内圆的直径，即大垫圈空心部分的长度。

•厚度（mm）：指大垫圈的厚度，即大垫圈的高度。

•材质：指大垫圈所采用的材质，不同材质的大垫圈具有不同的特性和用途。

大垫圈的材质选择1. 橡胶橡胶大垫圈具有良好的弹性和耐磨性，适用于需要有一定缓冲和密封效果的场合。

2. 聚氨酯聚氨酯大垫圈具有高强度和耐磨性，适用于需要承受高压力和重负荷的场合。

3. 丁腈橡胶丁腈橡胶大垫圈具有优良的耐油性和耐腐蚀性，适用于需要在油、酸、碱等腐蚀介质中使用的场合。

4. 硅胶硅胶大垫圈具有良好的耐高温性能，适用于高温环境下的密封和隔热。

5. 纳米橡胶纳米橡胶大垫圈具有超强的密封性能和耐磨性，适用于要求高精度密封的场合。

6. 丙烯橡胶丙烯橡胶大垫圈具有优良的耐候性和耐腐蚀性，适用于户外环境的密封和隔离。

7. 氯丁橡胶氯丁橡胶大垫圈具有良好的耐油性和耐溶剂性，适用于需要在油、溶剂等有机介质中使用的场合。

8. NBR橡胶NBR橡胶大垫圈具有优良的耐油性和耐磨性，适用于需要在油、燃料等介质中使用的场合。

使用注意事项1.请根据实际需求选择合适的大垫圈规格和材质，以确保密封效果和承载能力。

2.在安装和使用大垫圈时，请注意保持工作环境清洁，并避免大垫圈受到损坏和污染。

3.如需长期存放大垫圈，请放置于干燥、通风的环境中，避免受潮和受热。
