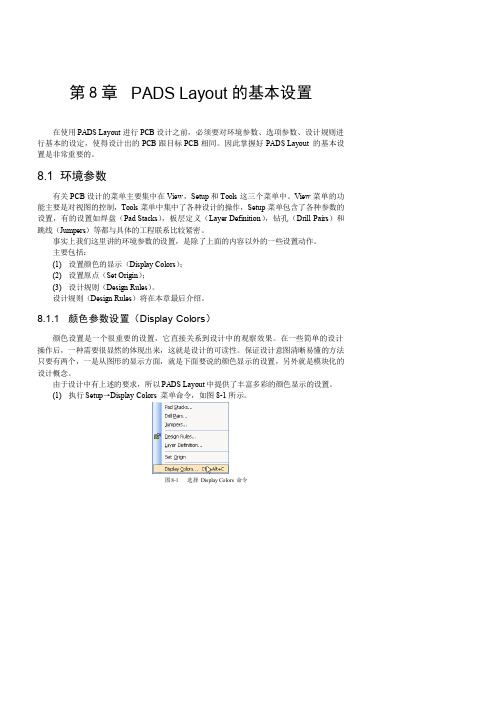

第8章PADS Layout的基本设置在使用PADS Layout进行PCB设计之前，必须要对环境参数、选项参数、设计规则进行基本的设定，使得设计出的PCB跟目标PCB相同。
因此掌握好PADS Layout的基本设置是非常重要的。
8.1环境参数有关PCB设计的菜单主要集中在View，Setup和Tools这三个菜单中。
View菜单的功能主要是对视图的控制，Tools菜单中集中了各种设计的操作，Setup菜单包含了各种参数的设置，有的设置如焊盘（Pad Stacks），板层定义（Layer Definition），钻孔（Drill Pairs）和跳线（Jumpers）等都与具体的工程联系比较紧密。
事实上我们这里讲的环境参数的设置，是除了上面的内容以外的一些设置动作。
主要包括：(1)设置颜色的显示（Display Colors）；(2)设置原点（Set Origin）；(3)设计规则（Design Rules）。
设计规则（Design Rules）将在本章最后介绍。
8.1.1颜色参数设置（Display Colors）颜色设置是一个很重要的设置，它直接关系到设计中的观察效果。
在一些简单的设计操作后，一种需要很显然的体现出来，这就是设计的可读性。
保证设计意图清晰易懂的方法只要有两个，一是从图形的显示方面，就是下面要说的颜色显示的设置，另外就是模块化的设计概念。
由于设计中有上述的要求，所以PADS Layout中提供了丰富多彩的颜色显示的设置。
(1)执行Setup→Display Colors菜单命令，如图8-1所示。
图8-1选择Display Colors命令第8章PADS Layout的基本设置138(2)执行完命令，则会弹出“Display Colors Setup ”的对话框，如图8-2所示。
图8-2Display Colors Setup 的对话框一、候选颜色（Selected Color ）Display Colors Setup 对话框最上面的32个小按钮，显示了32种颜色，只是计算机中最典型的颜色。

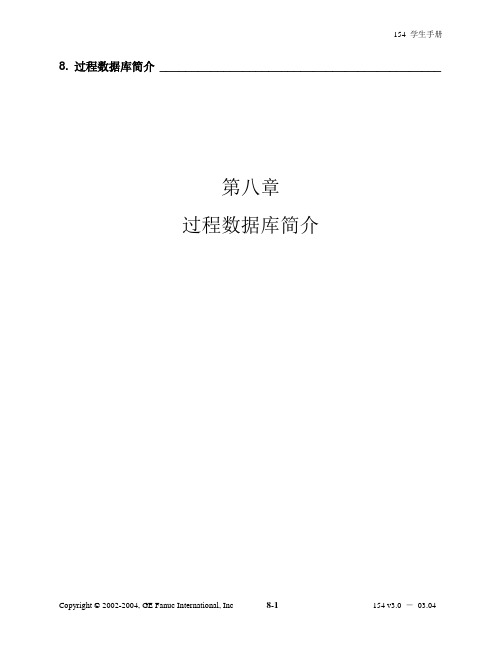

第八章过程数据库简介本章目的过程数据库是iFIX系统的核心，它从过程硬件中获取或给过程硬件发送过程数据。
过程数据库由标签（块）组成。
本章主要讨论数据库标签及开发和编辑数据库标签的工具，该工具又称数据库编辑器。
本章包括：∙理解数据库标签类型∙理解一级和二级标签∙在数据库编辑器中，打开、关闭、重新装入数据库本章中介绍的一些内容也将在后面章节中引用。
8.1. 应用开发流程图________________________________________图 8-1: 应用开发流程图（显示过程数据库开发）A．注解∙数据库标签（块）是独立单元∙数据库标签可以接收、检查、处理并输出过程值∙数据库标签有两种类型：-一级数据库标签-二级数据库标签∙数据库标签常常构成一条链，以完成特定的功能B．一级数据库标签∙大多数接收和发送来自于DIT表的数据∙大多数有扫描时间∙一般与I/O硬件相关联C．二级数据库标签∙大多数从上游数据库标签（链的上游）发送或接收数据∙根据输入完成特定的功能∙可以完成计算或存储输入∙不能位于链首D．举例：∙图8-2示例了过程数据库的链图8-2：过程数据库链SQL块SQL数据SQL 触发图8-3：可用的数据库块模拟量报警（AA）—每扫描一次，模拟量报警块从DIT表中的I/O地址中读取模拟量数据，并使用该数据进行报警控制模拟量输入（AI）—每扫描一次，模拟量输入块从DIT表的I/O地址中读取模拟量数据模拟量输出（AO）—每接收到的值，模拟量输出块把一模拟量信号送入DIT表中的I/O地址模拟量寄存器（AR）—使用最小的内存，模拟量寄存器块从DIT表中的I/O地址读取模拟量数据，或把的模拟量信号送入DIT表中的I/O地址布尔（BL）—布尔块完成逻辑计算计算（CA）—计算块进行数学计算，最多可有8个值参与计算延迟（DT）—延迟块可以延迟输入值到链中的下一个块中，延迟时间可为1-255秒设备控制（DC）—设备控制块基于用户定义的条件，协调打开工业现场开关设备数字量报警（DA）—每扫描一次，数字量报警块从DIT表中的I/O地址中读取数字量数据（1或0），并使用该数据进行报警控制数字量输入（DI）—每扫描一次，数字量输入块从DIT表中的I/O地址中读取数字量数据（1或0）数字量输出（DO）—每接收到的值，数字量输出块把一数字量信号（1或0）送入DIT表中的I/O地址数字量寄存器（DR）—使用最小的内存，数字量寄存器块从DIT表中的I/O地址读取数字量数据，或把一数字量信号写入DIT表中的I/O地址事件动作（EA）—事件动作块使用IF-Then-Else逻辑，判断前一块的值或报警条件，然后打开或关闭一数字量标签，或将标签置于打开/退出扫描扩展趋势（ETR）—扩展趋势块允许在一定周期内保存600个趋势值扇出（FN）—扇出块可将接收到的数据，传送给最多4个其他的域直方图（HS）—直方图块记录数据变化的频率，并可在画面中以直方图显示超前滞后（LL）—超前滞后块用超前和滞后补偿，进行动态模拟过程多态数字量输入（MDI）—多态数字量输入块提供了监视1、2或3个相关的数字量输入的方法，并基于接收的数字量产生一组输入值（0-7）开关控制（BB）—开关控制块基于的模拟量输入或操作员输入，可送出两个数字量输出百分比（PA）—百分比块可接收8个输入，计算其百分比，并可在画面中以棒状图进行显示PID（PID）—PID块在一闭环控制中，改变受控变量与用户设定值的偏差响应，来维持平衡程序（PG）—程序块提供运行小段程序的有力手段，增加过程的自动程度或进行批量控制梯度（RM）—梯度块对一个目标输出值进行梯级处理，最多可达3级梯级比例偏差（RB）—比例偏差块提供了一种改变输入信号的方法，从输入信号减去偏移后，加一常量（偏差）或/和乘以一常量（比例）信号选择（SS）—信号块选择提供的方法，可选择最多6个示例信号，可根据用户选择的模式处理输入，并将结果送至下一块SQL数据（SQD）—SQL数据块定义了FIX数据库中的数据，它来自关系型数据库，或送至关系型数据库SQL触发（SQT）—SQL触发块定义FIX与关系数据库的接口。
