常见硅酸盐矿物的组成及写法

硅酸盐水泥熟料的矿物组成在硅酸盐水泥熟料中，CaO、SiO2、Al2O3、Fe2O3等并不是以单独的氧化物存在，而是以两种或两种以上的氧化物反响组合成各种不同的氧化物集合体，即以多种熟料矿物的形态存在。

这些熟料矿物结晶细小，通常为30～60um，因此，可以说硅酸盐水泥熟料是一种多矿物组成的、结晶细小的人造岩石。

1．熟料的矿物组成硅酸盐水泥熟料中的主要矿物有以下四种：硅酸三钙：3CaO·SiO2简写成C3S硅酸二钙：2CaO·SiO2 简写成C2S铝酸三钙：3CaO·Al2O3 简写成C3A铁铝酸四钙：4CaO·Al2O3·Fe2O3简写成C4AF另外，还有少量的游离氧化钙〔ƒ-CaO〕、方镁石〔即结晶氧化镁〕、含碱矿物以及玻璃体等。

硅酸三钙和硅酸二钙合称硅酸盐矿物，约占75%左右，要求最低为66%以上,它们是熟料的主要组分。

铝酸三钙和铁铝酸四钙合称熔剂矿物，约占22%左右。

硅酸盐矿物和熔剂矿物总和约占95%左右。

对于中等水化热、中等抗硫酸盐水泥熟料中的C3A≤％，C3S ＜％；高抗硫酸盐的水泥熟料中的C3A≤％，C3S＜％。

硅酸三钙和硅酸二钙都是硅酸盐矿物，硅酸盐水泥熟料的名称也由此而来。

在煅烧过程中，铝酸三钙和铁铝酸四钙与氧化镁、碱等在1250～1280℃开始会逐渐熔融成液相以促进硅酸三钙的顺利形成，因而把它们称之为熔剂性矿物。

四种主要矿物的含量一般范围及国内外局部水泥生产企业生产数据见表4-2。

表4-2 熟料矿物含量范围〔%〕〔1〕硅酸三钙①形成条件及其存在形式硅酸三钙是硅酸水泥熟料中的主要矿物，通常，它是在高温液相作用下，由先导形成的固相硅酸二钙吸收氧化钙而成。

现代研究及测试技术一致证明：水泥熟料中的硅酸三钙并不是以纯的C3S形式存在，而总是与少量的其他氧化物如A12O3、Fe2O3、MgO、R2O等形成固溶体。

这种固溶体在反光显微镜下的岩相照片为黑色多角形颗粒，将其定名为阿利物〔Alite〕，简称A矿。

硅酸盐水泥熟料矿物组成及其配料计算第一节硅酸盐水泥熟料矿物组成如前所述，硅酸盐水泥熟料是以适当成分的生料烧到部分熔融，所得以硅酸钙为主要成分的烧结块。

因此，在硅酸盐水泥熟料中CaO,SiO2,A1203,Fe2O3 不是以单独的氧化物存在，而是以两种或两种以上的氧化物经高温化学反应而生成的多种矿物的集合体。

其结晶细小，一般为30-60μm 。

因此可见，水泥熟料是一种多矿物组成的结晶细小的人工岩石。

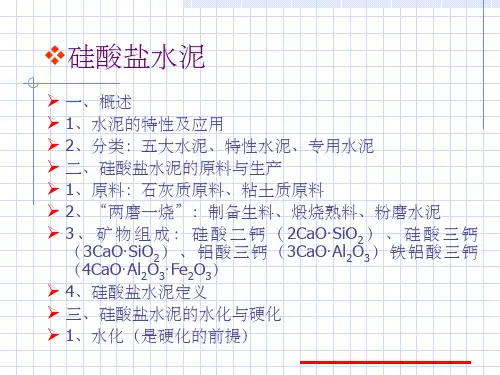

它主要有以下四种矿物：硅酸三钙3Ca0.Si02 ，可简写为C3S ；硅酸二钙2Ca0.Si02 ，可简写为C2S ；铝酸三钙3Ca0.A1203 ，可简写为 C 3 A ；铁相固溶体通常以铁铝酸四钙4Ca0 . A1203 . Fe203 作为代表式，可简写成C4AF,此外，还有少量游离氧化钙(f-Ca0 ) 、方镁石（结晶氧化镁）、含碱矿物及玻璃体。

通常熟料中C3S 和C2S 含量约占75 ％左右，称为硅酸盐矿物。

C3A 和C4AF 的理论含量约占22 ％左右。

在水泥熟料锻烧过程中,C3A 和C4AF 以及氧化镁、碱等在1250℃- 1280℃会逐渐熔融形成液相，促进硅酸三钙的形成，故称熔剂矿物。

一•硅酸三钙C3S是硅酸盐水泥熟料的主要矿物。

其含量通常为50％左右，有时甚至高达60％以上。

纯C3S只有在2065-1250℃温度范围内才稳定。

在2065℃以上不一致熔融为Ca0 和液相；在1250℃以下分解为C2S 和Ca0 ，但反应很慢，故纯C3S 在室温可呈介稳状态存在。

C3S 有三种晶系七种变型：1070 ℃1060 ℃990 ℃960 ℃920 ℃520 ℃R ←―→ MⅢ ←―→ MⅡ ←―→ MⅠ ←―→～T Ⅲ ←―→ T Ⅱ ←―→ T ⅠR 型为三方晶系，M 型为单斜晶系，T 型为三斜晶系，这些变型的晶体结构相近。

但有人认为,R 型和M ，型的强度比T 型的高。

在硅酸盐水泥熟料中, C3S 并不以纯的形式存在，总含有少量氧化镁、氧化铝、氧化铁等形成固溶液，称为阿利特(Alite ）或 A 矿。

第一节硅酸盐水泥熟料矿物组成如前所述，硅酸盐水泥熟料是以适当成分的生料烧到部分熔融，所得以硅酸钙为主要成分的烧结块。

因此，在硅酸盐水泥熟料中CaO,SiO2,A1203,Fe2O3 不是以单独的氧化物存在，而是以两种或两种以上的氧化物经高温化学反应而生成的多种矿物的集合体。

其结晶细小，一般为30^-60Icm 。

因此可见，水泥熟料是一种多矿物组成的结晶细小的人工岩石。

它主要有以下四种矿物：硅酸三钙一～3Ca0 ．'3i02 ，可简写为C3S ；硅酸二钙2Ca0 · Si02 ，可简写为C2S ；铝酸三钙3Ca0 · A1203 ，可简写为 C 3 A ；铁相固溶体通常以铁铝酸四钙4Ca0 . A1203 . Fe203 作为代表式，可简写成 C 4 AF,此外，还有少量游离氧化钙(.f-Ca0 ) 、方镁石（结晶氧化镁）、含碱矿物及玻璃体。

通常熟料中C3S 和C2S 含量约占75 ％左右，称为硅酸盐矿物。

C3-ft 和C,AF 的理论含量约占22 ％左右。

在水泥熟料锻烧过程中,C 3 A 和C,AF 以及氧化镁、碱等在1250 ^ - 12800C 会逐渐熔融形成液相，促进硅酸三钙的形成，故称熔剂矿物。

一• 硅酸三钙C3S 是硅酸盐水泥熟料的主要矿物。

其含量通常为50 ％左右，有时甚至高达60 ％以上。

纯C3S 只有在2065^ 12500C 温度范围内才稳定。

在20650C 以上不一致熔融为Ca0 和液相；在1250 0 C 以下分解为CZS 和Ca0 ，但反应很慢，故纯C,S 在室温可呈介稳状态存在。

C,S 有三种晶系七种变型：1070 0 C 1060 0 C 990 0 C 960 0 C 920 0 C 520 0 CR ←―― → M Ⅲ←――→ M Ⅱ←――→ M Ⅰ←――→ ～T Ⅲ←――→ T Ⅱ←――→ T ⅠR 型为三方晶系，M 型为单斜晶系，T 型为三斜晶系，这些变型的晶体结构相近。

硅酸盐水泥熟料主要由氧化钙（CaO，简写为C）、二氧化硅（SiO2简写为S）、氧化铝（Al2O3简写A）和氧化铁（Fe2O3简写为F）四种氧化物组成。

通常这四种氧化物总量在熟料中占95％以上。

每种氧化物含量虽然不是固定不变，但其含量变化范围很小，水泥熟料中除了上述四种主要氧化物以外，还有含量不到5％的其他少量氧化物，如氧化镁、氧化钛、三氧化硫等。

氧化钙是熟料中最主要的成分，它与熟料中其他氧化物如Si02、A1203、Fe203等发生化学反应，生成熟料矿物如硅酸三钙、硅酸二钙、铝酸三钙和铁铝酸四钙等。

一般情况下，随着熟料中CaO含量的增加，熟料中矿物成分C3S含量增大，从而可以提高水泥的强度。

但是CaO的含量不是越多越好，而是有一个最佳含量，即与SiO2、A1203、Fe203等氧化物化合后没有剩余的CaO存在的量。

假如CaO含量超过其他氧化物与之化合所需的量，则多余的CaO会以游离状态存在于熟料中，从而影响水泥的体积安定性。

二氧化硅也是硅酸盐水泥熟料中最主要化学成分之一。

它在高温下与CaO发生反应，生成硅酸盐矿物硅酸三钙和硅酸二钙。

假如熟料中SiO2含量低，生成的硅酸盐矿物量就减少，从而影响水泥的强度。

另外SiO2含量对熟料煅烧也会产生很大影响。

熟料中氧化铝可以与CaO、Si02、Fe203发生反应，生成铝酸三钙和铁铝酸四钙。

当A1203含量增加时，水泥的凝聚、硬化速度加快，但是水泥后期强度增长缓慢，并且降低了水泥的抗硫酸盐性能。

A1203含量高的水泥，在水化时放热快，而且水泥的水化热较大。

氧化铁也是熟料中重要的化学成分之一，可以与CaO、A1203反应生成铁铝酸四钙。

增加熟料中的Fe203含量，可以降低水泥熟料的熔融温度，但会导致水泥水化和硬化速度变慢。

其他少量氧化物的存在，也会不同程度地影响着硅酸盐水泥熟料的煅烧过程和水泥性能。

2.2硅酸盐水泥熟料矿物组成在水泥熟料中，氧化钙、二氧化硅、氧化铝和氧化铁等都不是以单独的氧化物形式存在，而是经过高温煅烧后，两种或两种以上的氧化物反应生成的多种矿物集合体，其结晶细小，通常为30～60μm。

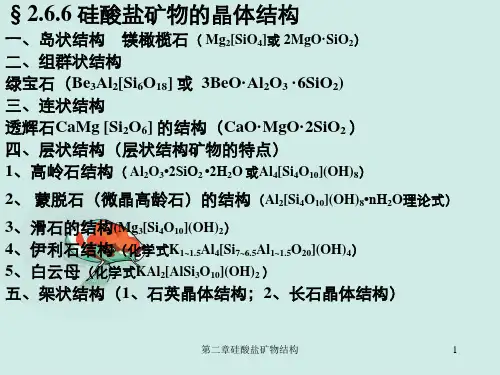

硅酸盐的基本结构单元
硅酸盐是由硅（Si）和氧（O）组成的化合物，是地球上最常见的
矿物之一。

其基本结构单元是硅氧四面体，这是由一个硅原子和四个
氧原子组成的四面体。

在硅氧四面体中，硅原子位于四个氧原子周围，形成一种四角形的基本结构。

硅氧四面体之间通过氧原子相连连接成一条无限长的链，每个硅
氧四面体都与相邻的硅氧四面体共享一个或多个氧原子。

由于这个原因，硅酸盐中的硅氧四面体链可以形成很多形态，其中最重要的有单链、双链和层状结构。

单链硅酸盐是由一条无限的硅氧四面体链组成的，两侧的硅氧四
面体链通过共享氧原子相互连接。

它的结构类似于一条无限长的项链，这种结构单元在矿物中的例子有橄榄石和各种石英。

双链硅酸盐由两条无限长的硅氧四面体链组成，这两条链之间通
过共享氧原子相连。

这种结构单元在矿物中的例子有角闪石和萤石。

层状硅酸盐由三条或更多无限长的硅氧四面体链组成，这些链在
垂直于链方向的方向上通过共享氧原子相互连接。

这种结构单元在矿
物中的例子有雲母、石英、长石和手冢红丝石。

硅酸盐有着广泛的用途，被广泛应用于建筑材料、电子电器、冶金、玻璃制造、化工等领域。

此外，硅酸盐还是生命体系中一种必不
可少的元素，它在人体内的含量很大，对人体生长发育和健康有着重要的作用。

硅酸盐水泥是一种常用的建筑材料，它主要由以下几种原料组成：
1.石灰：石灰是硅酸盐水泥中最重要的原料之一。

它可以分为生石灰（氧化钙）和熟石灰
（氢氧化钙）。

石灰在水泥中起到促进胶凝反应的作用。

2.硅酸盐矿物：硅酸盐矿物包括石英、石榴石、长石等。

这些矿物富含二氧化硅（SiO2），
是水泥中的主要硅酸盐来源。

3.铝酸盐矿物：铝酸盐矿物包括粘土、脱硫石膏等。

这些矿物富含三氧化二铝（Al2O3），
是水泥中的主要铝酸盐来源。

4.铁酸盐矿物：铁酸盐矿物如黄铁矿、赤铁矿等。

这些矿物富含三氧化二铁（Fe2O3），
在水泥中起到调节颜色和强度的作用。

5.辅助原料：除了上述主要成分外，硅酸盐水泥还可以添加一些辅助原料，如石膏、矿渣
等。

这些辅助原料可以调节水泥的性能和性质。

以上是硅酸盐水泥的一般组成成分，不同类型的水泥可能会有略微的差异。

在生产硅酸盐水泥时，这些原料会经过粉碎、混合和烧结等工艺，最终形成水泥熟料，用于制备硅酸盐水泥。

结晶岩矿物成分一、前言结晶岩是一种由深部岩浆在地壳中冷却结晶而成的岩石，其矿物组成丰富多样。

本文将对结晶岩中常见的矿物成分进行详细介绍。

二、硅酸盐矿物1. 石英石英是一种常见的硅酸盐矿物，其化学式为SiO2。

在结晶岩中，石英通常以粒状或斑块状存在，也可呈脉状或层状分布。

其颜色多为白色、灰色或透明，硬度为7，具有玻璃光泽和断口贝壳状。

2. 长石长石是一种含铝的硅酸盐矿物，其化学式为KAlSi3O8或NaAlSi3O8。

在结晶岩中，长石通常以大块或粒子形式存在。

其颜色多为白色、灰色或粉红色，硬度为6-6.5，具有玻璃光泽和断口不规则。

3. 斜长石斜长石是一种含铝的硅酸盐矿物，其化学式为CaAl2Si2O8或NaAlSi2O6。

在结晶岩中，斜长石通常以大块或粒子形式存在。

其颜色多为白色、灰色或粉红色，硬度为6-6.5，具有玻璃光泽和断口不规则。

三、黑云母矿物黑云母是一种含铁、镁、钾的硅酸盐矿物，其化学式为K(Mg,Fe)3(AlSi3O10)(OH)2。

在结晶岩中，黑云母通常以片状或丝状形式存在。

其颜色多为黑色或棕色，硬度为2.5-3，具有金属光泽和断口片状。

四、角闪石矿物角闪石是一种含铁、镁、钙的硅酸盐矿物，其化学式为CaMgSi2O6。

在结晶岩中，角闪石通常以大块或粒子形式存在。

其颜色多为灰色或棕色，硬度为5-6，具有玻璃光泽和断口贝壳状。

五、榴辉岩族1. 榴石榴石是一种含铝的硅酸盐矿物，其化学式为Ca3Al2(SiO4)3。

在结晶岩中，榴石通常以粒状或块状形式存在。

其颜色多为红色、绿色或棕色，硬度为6.5-7，具有玻璃光泽和断口贝壳状。

2. 红柱石红柱石是一种含铁、镁、铝的硅酸盐矿物，其化学式为MgAl2O4。

在结晶岩中，红柱石通常以粒子形式存在。

其颜色多为红色或棕色，硬度为7.5-8，具有金属光泽和断口贝壳状。

六、其他成分除以上几种主要成分外，在结晶岩中还可能存在一些其他成分，如钾长石、斜长角闪石、黑云母闪长岩等。
