移动通信分布式皮基站设计方案移动通信分布式皮基站是指将原本集中部署在一处的通信基站拆分成多个分布在不同位置的小型基站，以提供更广泛、更高效的无线网络覆盖。
这种设计方案有助于解决人口密集区域通信网络容量不足的问题，提高网络质量和用户体验。
下面是一个关于移动通信分布式皮基站设计方案的介绍。
1. 系统架构移动通信分布式皮基站系统采用分布式架构，主要由中央控制器和多个分布式基站组成。
中央控制器负责管理、配置和控制各个基站的工作，实现无缝的切换和协调。
每个分布式基站包括无线收发模块、射频前端和数字处理单元，实现无线信号的接收、处理和转发。
2. 频谱利用移动通信分布式皮基站采用频谱共享技术，即不同基站之间可以共享同一频谱资源，提高频道利用率。
通过智能调度算法，中央控制器可以根据当前网络负载情况和用户需求，动态分配频谱资源，使得不同基站之间的频道利用率最优化。
3. 干扰管理移动通信分布式皮基站采用空间分集技术，通过在空间上部署多个基站，减少了传统基站之间的相互干扰。
借助中央控制器的智能调度功能，可以根据用户位置和信号强度等信息，动态调整基站之间的工作频率和功率，进一步减小干扰。
4. 切换与重定向移动通信分布式皮基站系统支持无缝切换和重定向功能。
当用户从一个基站的覆盖范围进入到另一个基站的覆盖范围时，系统可以实现无缝切换，保持通话或数据传输的连续性。
当一个基站的负载过高或信号质量不佳时，中央控制器可以实现用户的重定向，将用户连接到质量更好或负载较低的基站上。
5. 安全保障移动通信分布式皮基站系统采用多层的安全保障机制，确保通信的安全性和可靠性。
系统在物理层、数据链路层和网络层都实现了加密和认证机制，防止信息被窃听和篡改。
系统采用入侵检测和防御技术，及时发现和应对可能的安全威胁。
移动通信分布式皮基站设计方案通过架构、频谱利用、干扰管理、切换与重定向以及安全保障等多种技术手段，提高了移动通信网络的覆盖范围和服务质量，满足了人口密集区域对高容量、高性能通信的需求。
移动室分工程技术方案一、技术需求分析1. 室分覆盖需求随着移动通信用户数量的不断增加，传统室外宏站难以满足高密度、高覆盖的室内通信需求。
而且在一些特殊场所，如地下车库、商场、医院等，室外信号很难到达，因此需要使用室分系统来覆盖这些区域。
2. 室分支持的技术室内分布系统支持2G、3G、4G、5G等多种移动通信技术标准，需要覆盖不同运营商和不同制式的网络。
此外，为了提供高速数据传输，室分系统需要支持蜂窝网络、Wi-Fi等多种连接方式。
3. 自动化管理由于室分系统涉及到大量的设备和信号，因此需要具备自动化管理功能，包括故障监测、信号优化、资源分配等功能。
4. 成本控制尽管室分系统的需求不断增加，但成本控制一直是运营商关注的焦点。
因此，室分系统需要在提供高质量服务的同时，控制建设和维护成本，提高设备利用率。
二、技术方案设计1. 系统规划针对室分系统的规划，需要充分考虑覆盖范围、覆盖密度、设备类型等因素。
根据场所的特点，制定合理的覆盖策略，包括天线布局、功率控制、信号分布等方面，以确保高质量的室内通信。
2. 设备选择室分系统的设备包括分布式天线系统（DAS）、射频分发系统（RFD）、室内小基站等多种设备。
在设备选择上，需要考虑支持的技术标准、设备性能、能耗等方面，同时要充分考虑设备的兼容性和整体成本。
3. 调试优化室内分布系统的调试优化是保证系统正常运行的关键环节。
通过现场功率扫描、信道测试、信号优化等手段，调整参数，提高信号质量和覆盖范围，确保用户能够获得稳定的通信服务。
4. 管理系统为了实现室分系统的自动化管理，需要部署监控系统、故障诊断系统、数据分析系统等管理软件。
通过这些系统，能够实时监测系统运行状况，提高运维效率，减少故障处理时间，降低运维成本。
5. 安全保障在室分系统的建设过程中，需要考虑系统运行的安全性，包括信息安全、人身安全等方面，采取相应的安全保障措施，确保系统的稳定和可靠运行。
6. 成本控制室分系统的建设维护需要巨大的投入，因此在方案设计阶段就需要对成本进行全面的评估和控制。
移动通信室内分布系统设计一前言1.1 室内分布系统概述随着城市里移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升。
建筑物对移动电话信号有很强的屏蔽作用。
在大型建筑物的低层、地下商场、地下停车场等环境下，移动通信信号弱，手机无法正常使用，形成了移动通信的盲区和阴影区；在中间楼层，由于来自周围不同基站信号的重叠，产生乒乓效应，手机频繁切换，甚至掉话，严重影响了手机的正常使用；在建筑物的高层，由于受基站天线的高度限制，无法正常覆盖，也是移动通信的盲区。
另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度大，基站信道拥挤，手机上线困难。
室内覆盖是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案。
近几年在全国各地的移动通信运营商中得到了广泛应用。
室内覆盖系统为上述问题提供了较佳的解决方案。
其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
室内覆盖系统的建设，可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域；同时，使用微蜂窝系统可以分担室外宏蜂窝话务，扩大网络容量，从整体上提高移动网络的服务水平。
移动通信的网络覆盖、容量、质量是运营商获取竞争优势的关键因素。
网络覆盖、网络容量、网络质量从根本上体现了移动网络的服务水平，是所有移动网络优化工作的主题。
所以建设室内覆盖系统势在必行。
与目前移动通信网络主要业务量来自于室外的情况不同，来自于室内业务量也占大比例。
根据香港SUNDAY对业务数据的采集结果可知，业务的室内发话量占总发话量的一半以上。
移动商用网络用户分布统计数据显示，大约70%的业务量来自于室内。
提高室内覆盖能力，不仅可以给用户带来更好的业务使用体验，还可以分散过密地区的网络压力，更可以与其他运营商的网络争夺室内话务量。
当前网络会有更多弱信号区出现，特别是在建筑物内部，更是存在着盲区多、易断线、网络表现不稳定的缺点。
5G 移动通信室内信号分布系统的设计摘要】。
随着引领的移动互联网时代的到来,如何避免以基站等为代表的电信基础设施重复建设,如何科学评估通信网络共建共享效益,如何正确落实国家电信业共建共享政策,无疑是新的发展形势下电信运营商所面临的战略课题.室内分布系统的设计原则、设计方法以及设计时要关注的要点。
本文的家庭室内分布系统是一种高集成度移动通信室内覆盖系统，且此系统具有小型化、集约化、节能化的优点。
无论是5G移动通信信号，均可以通过本文研究的系统来实现家庭覆盖，从而解决移动通信信号的家庭覆盖问题，覆盖方便快捷且成本低。
【关键词】室内分布系统；室内分布系统；中频信号；以太网数据信号一、概述近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。
而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。
在此情况下，室内分布系统应运而生。
室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案；是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
图1室内分布系统模型二、室内分布系统的组成、应用及类型室内分布系统通过功分器、耦合器等无源功率分配器件和干线放大器等有源器件及馈线、室内天线等设备将无线信号均匀分配到室内各个区域，实现无线信号对室内的延伸覆盖。
1.室内分布系统由两部分组成：(1)信号源（微蜂窝、宏蜂窝、直放站、BBU＋RRU等）；(2)分布系统（同轴电缆、光缆、泄漏电缆、光端机、干线放大器、功分器、耦合器、天线等）。
2.需要建设室内分布系统的区域有：◇室内盲区：新建大型建筑、停车场、办公楼、宾馆。
移动室内分布系统设计原则移动室内分布系统是一种针对室内环境优化网络信号覆盖和增强信号质量的解决方案。
它可以提供高质量的数据传输和通信服务，并满足人们对流畅通信和优质网络体验的需求。
在设计移动室内分布系统时，需要遵循以下原则：1.强信号覆盖：移动室内分布系统的首要目标是提供稳定且强大的信号覆盖。
为此，需要评估室内环境，包括建筑物的结构、大小、材料和布局等因素，并确定合适的信号传输方式，例如室内天线、中继设备和信号分配系统等。
通过合理的布局和配置，可以实现全方位的信号覆盖，保证信号强度达到预期水平。
2.高信号质量：除了信号强度，信号质量也是移动室内分布系统设计的关键因素之一、良好的信号质量可以提供更高的数据传输速度和更稳定的通信体验。
为了提高信号质量，设计人员需要考虑各种可能干扰源，例如建筑物的金属结构、电子设备的干扰等，采取相应的措施来减少这些干扰。
此外，使用先进的调制解调器技术和数据处理算法，也可以提高信号传输的质量。
3.智能信号调配：移动室内分布系统应具备智能信号调配功能，即能根据用户需求和网络负载情况，自动调整信号的分配和传输。
这可以通过使用智能的信号分配算法来实现，例如根据用户的位置和移动速度，动态分配信号资源，使用户始终享受到最佳的信号覆盖和通信质量。
4.灵活可扩展：随着移动通信技术的发展和用户需求的变化，移动室内分布系统需要具备灵活性和可扩展性。
设计人员应该考虑系统的扩展能力，以便在需要增加覆盖范围或信号容量时，能够快速、方便地进行系统扩展。
此外，移动室内分布系统的设计应具备模块化和可配置的特性，以便根据具体需求和环境要求进行定制化配置。
5.高效节能：移动室内分布系统在提供高质量通信服务的同时，也需要考虑能源消耗的问题。
设计人员应根据实际需求和环境条件，选择低功耗、高效能的设备和技术，并在系统运行过程中根据实际情况动态调整信号传输和功率管理策略，以实现节能和可持续发展的目标。
总之，移动室内分布系统设计需要兼顾信号覆盖、信号质量、智能信号调配、灵活可扩展和高效节能等方面的要求。

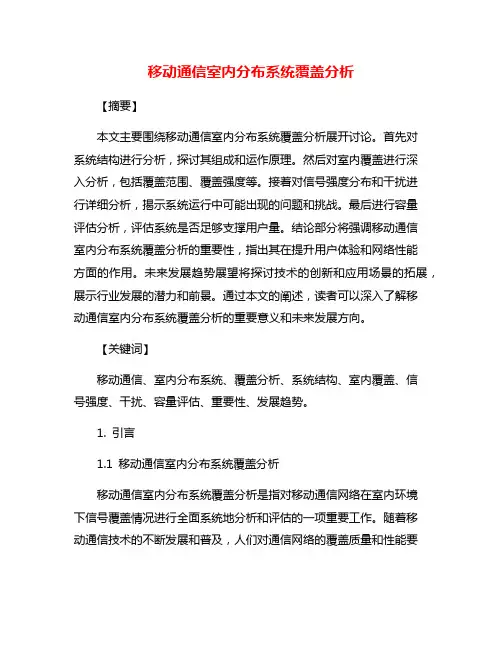

移动通信室内分布系统覆盖分析【摘要】本文主要围绕移动通信室内分布系统覆盖分析展开讨论。
首先对系统结构进行分析，探讨其组成和运作原理。
然后对室内覆盖进行深入分析，包括覆盖范围、覆盖强度等。
接着对信号强度分布和干扰进行详细分析，揭示系统运行中可能出现的问题和挑战。
最后进行容量评估分析，评估系统是否足够支撑用户量。
结论部分将强调移动通信室内分布系统覆盖分析的重要性，指出其在提升用户体验和网络性能方面的作用。
未来发展趋势展望将探讨技术的创新和应用场景的拓展，展示行业发展的潜力和前景。
通过本文的阐述，读者可以深入了解移动通信室内分布系统覆盖分析的重要意义和未来发展方向。
【关键词】移动通信、室内分布系统、覆盖分析、系统结构、室内覆盖、信号强度、干扰、容量评估、重要性、发展趋势。
1. 引言1.1 移动通信室内分布系统覆盖分析移动通信室内分布系统覆盖分析是指对移动通信网络在室内环境下信号覆盖情况进行全面系统地分析和评估的一项重要工作。
随着移动通信技术的不断发展和普及，人们对通信网络的覆盖质量和性能要求也越来越高。
而移动通信室内分布系统覆盖分析则是确保通信网络在室内环境下实现高效、稳定和全面覆盖的关键手段之一。
在现代社会中，人们对移动通信服务的需求日益增长，室内通信环境也变得越来越复杂。
要实现在室内环境下的稳定通信覆盖，就必须对系统结构进行深入分析，了解室内覆盖情况，评估信号强度分布，解决干扰问题，进行容量评估等一系列工作。
只有通过系统的覆盖分析，才能为用户提供更加高效、稳定和便捷的通信服务。
移动通信室内分布系统覆盖分析是维护通信网络正常运行和提升用户体验的重要环节。
通过对其进行全面分析和评估，可以及时发现并解决潜在问题，提高通信网络的覆盖质量和性能，满足不断增长的通信需求。
未来的发展趋势也将继续朝着更加智能化、高效化和智能化方向发展，为人们带来更加优质的通信体验。
2. 正文2.1 系统结构分析系统结构分析是移动通信室内分布系统覆盖分析中的重要一环。
移动通信室内分布系统覆盖分析随着移动通信技术的快速发展，人们对通信质量和服务水平的要求也不断提高。
在室内环境中，由于建筑物阻挡、吸收和反射等因素，无线信号的传播和质量受到很大影响，因此，移动通信室内分布系统的覆盖分析显得尤为重要。
本文将探讨室内分布系统的覆盖分析，以期为相关领域的研究提供参考。
一、室内分布系统的组成室内分布系统主要由信号源、分布系统和室内覆盖天线组成。
信号源是整个系统的核心，它负责将基站信号转换为适合在室内传输的信号。
分布系统是一种将信号传递到各个覆盖区域的设备网络，主要由合路器、耦合器和馈线等组成。
室内覆盖天线则负责将信号均匀地覆盖到室内的各个区域。
二、室内分布系统覆盖分析的必要性1、提高通信质量：通过合理的覆盖规划，可以减少室内信号的盲区和弱区，提高通信质量和通话稳定性。
2、节约资源：通过对不同建筑物的信号覆盖情况进行评估，可以更合理地配置信号源和分布系统，避免资源的浪费。
3、防范安全风险：通过对室内分布系统的监测和分析，可以及时发现并解决可能出现的安全问题，保障用户的安全。
三、室内分布系统覆盖分析的方法1、仿真分析法：利用计算机软件模拟室内分布系统的信号传播情况，从而对覆盖效果进行预测和分析。
2、实测分析法：通过在实地测量信号强度和覆盖范围，直接获取室内分布系统的覆盖情况。
3、网络优化法：通过对网络结构和参数进行调整，优化网络性能，提高信号覆盖质量。
四、室内分布系统覆盖分析的未来发展随着物联网、5G等新技术的不断发展，室内分布系统的覆盖分析将面临更多的挑战和机遇。
未来的研究将更加注重智能化、个性化和自适应化的方向发展，以满足人们对通信质量和服务水平日益增长的需求。
同时，随着绿色环保理念的深入人心，研究如何降低室内分布系统的能耗、实现绿色覆盖也具有重要的现实意义。
五、总结移动通信室内分布系统覆盖分析是提高通信质量和服务水平的关键环节。
通过对室内分布系统的组成、必要性、分析方法和未来发展趋势的探讨，我们可以更好地理解室内分布系统的特性和性能优化方法。
裕园广场分布覆盖系统的设计与实现【摘要】随着移动通信市场的开放，城市的无线覆盖已经基本达到了无缝隙，话音质量也有了显著的提高。
但是由于城市大型建筑物结构本身屏蔽的原因，在网络覆盖的区域内，仍然存在不少室内移动通信环境比较差的地方。
随着手机用户群的急剧增加，如何迅速有效地解决室内信号覆盖差的问题，已经成为移动通信公司改善建筑内部无线信号质量、增加网络容量、提高网络服务信誉的迫切要求。
【关键词】裕园广场;分布覆盖系统;设计1.裕园广场建设分布覆盖系统的必要性1.1裕园广场的简介和信号覆盖现状裕园广场是石家庄新近建成的一座集餐饮、娱乐、商场、写字楼于一体的高级综合性办公楼，建筑面积160000平方米。
位于石家庄市黄金地段的裕华西路。
它的西面为省艺术中心；南面和燕山大酒店、博士专家楼、联邦名都隔街相对；东面是石家庄长途客运中心；北面是银泉酒家等多座高层建筑；东北方向不到1000米就是石家庄火车站；裕园广场门前的裕华路是石家庄市东西方向上的三大主要交通干道之一。
根据在裕园广场的实地调查和用户投诉的情况可以发现，裕园广场室外，信号强、覆盖良好，随时可以进行通话，没有掉话现象，话音质量良好；但在裕园广场室内的大部分楼层没有手机信号或者信号微弱，不能进行正常通话，特别是地下建筑和电梯内，全部是盲区；但是裕园广场楼层较高的部分手机表现为信号很好、电话振铃，但无法接通，所以裕园广场的室内移动通信能力表现为除了个别地方可以通话外，基本不能正常通话。
1.2目前裕园广场信号覆盖中存在的问题裕园广场的框架式建筑结构和钢筋水泥的建筑材料决定了它对周围基站信号有较大的屏蔽，室内以轻钢龙骨为主的隔断墙也对电波有较大的衰耗，它们都影响到建筑物内部的绝大部分区域移动通信的效果。
业主和入住商户的投诉严重，要求快速解决问题。
经过现场测试，发现裕园广场的地下室和电梯内由于钢筋水泥的封闭环境，属于完全盲区，建筑底层区域信号较弱，电话接打困难，高层部分则可以接收到相对较好的基站信号，但由于没有主导小区，接受到的几组电平值相差很小，重选切换频繁，通话过程中质量较差，经常发生掉话。
科技与创新┃Science and Technology&Innovation2021年第24期文章编号：2095－6835（2021）24－0094－025G室内分布系统规划与设计陈璐（中铁二院工程集团有限责任公司，四川成都610031）摘要：与前几代移动网络相比，5G网络的能力产生飞跃发展。
5G除了带来更极致的体验和更大的容量，它还将开启物联网时代，并渗透到各个行业。
5G应用的典型场景涉及到未来人们的工作、居住和交通等各种区域，如办公区域、高铁、地铁、机场、体育场等场景。
这些场景具有超高连接数量、超高流量密度等特征，需采用专用室内系统完成场景的覆盖。
首先对室内覆盖方案进行分析对比，然后针对机场场景的不同区域提出不同的覆盖方案，最后提出一种室内分布系统设计的方法和原则。
关键词：DAS；5G室内分布系统；皮基站；室内分布设计中图分类号：TN929.5文献标志码：A DOI：10.15913/ki.kjycx.2021.24.038移动通信从产生到现在已为人类生活带来翻天覆地的改变，而5G通信技术更是打破了空间对人类的限制，将人类带入信息社会，快速便捷地实现了人与人、人与物、物与物的信息交互。
在4G网络时代，数据业务超过70%的流量发生在室内区域。
随着超高视频、AR/VR、增强现实等业务的进一步发展，未来5G时代超过90%的数据业务将发生在室内。
5G系统与4G系统相比使用了更高的频段，相对于4G系统其传播损耗和墙体穿透损耗更高。
因此室外5G宏基站信号覆盖室内无法达到良好的覆盖效果。
办公区域、高铁、地铁、机场、体育场等场景的室内覆盖是运营商树立良好品牌的最重要场景，也是运营商在5G时代决胜的关键场景。
1室内分布系统覆盖方案1.1室内覆盖系统室内覆盖具有以下特征：①高容量性。
在办公区域、机场候机厅、高铁候车厅等人员密集场所，由于移动终端数量密度大且数据流量需求大，该类场景的网络容量需进行单独设计。
LTE室内分布覆盖工程设计方案一、概述LTE（Long Term Evolution）是第四代移动通信技术的一种标准，其特点是高速率、低时延和大容量。
在移动通信领域，LTE已经被广泛应用于室内和室外通信网络中。
为了在室内环境中提供良好的LTE覆盖，需要进行室内分布覆盖工程设计。
本文将重点介绍LTE室内分布覆盖工程设计方案，包括设计目标、设计原则、设计步骤和相关技术要点等内容。
二、设计目标1.提供全面的LTE覆盖：确保室内各个角落都能获得稳定、高速的LTE信号覆盖。
2.保证LTE通信质量：保证LTE通信的可靠性、稳定性和高质量。
3.提高LTE系统容量：提高LTE系统的容量，支持更多用户同时使用。
4.降低运营成本：通过合理的设计和优化，降低LTE室内分布覆盖的建设和维护成本。
三、设计原则1.根据实际需求确定LTE室内分布覆盖的技术方案和设计参数。
2.采用合适的LTE无线设备和天线，确保LTE信号的覆盖范围和质量。
3.合理选择LTE室内分布覆盖的布设方案，实现LTE信号的全面覆盖。
4.采用合适的LTE信号优化技术，提高LTE系统的覆盖和容量。
5.考虑室内结构和环境因素，对LTE室内分布覆盖进行优化设计和调整。
四、设计步骤1.确定LTE室内分布覆盖的需求和范围：根据实际情况确定LTE室内分布覆盖的需求和范围，包括覆盖区域、覆盖对象等。
2.设计LTE室内分布覆盖的技术方案：根据LTE室内分布覆盖的需求和范围，设计出合适的LTE室内分布覆盖的技术方案，包括LTE无线设备、LTE天线、LTE信号优化技术等。
3.搭建LTE室内分布覆盖实验平台：搭建LTE室内分布覆盖的实验平台，进行LTE信号传输、弱覆盖区域测试、信号质量测试等实验。
4.验证LTE室内分布覆盖的效果：根据搭建的LTE室内分布覆盖实验平台进行测试，验证LTE室内分布覆盖的效果和性能。
5.优化LTE室内分布覆盖参数：根据测试结果对LTE室内分布覆盖的参数进行优化，以提高LTE系统的容量和覆盖效果。
中国移动室内分布系统设计服务技术方案1. 背景中国移动作为中国最大的移动通信运营商，为了提供更好的室内无线覆盖，需要设计一种适用于各种室内环境的移动室内分布系统。
本技术方案旨在提供一种可靠、高效的室内分布系统设计服务。
2. 设计目标- 提供全面而稳定的室内无线覆盖，确保用户在建筑物内任何区域都能获得良好的通信质量。
- 提高网络容量和系统性能，以满足不断增长的通信需求。
- 降低系统部署和维护成本，提高系统运营效率。
3. 技术方案3.1 网络规划根据建筑物的结构和使用情况，通过合理的网络规划确定室内分布系统的设备布置和网络拓扑结构，以实现最佳的通信效果。
3.2 设备选择选择高性能、稳定可靠的设备，如基站、天线和中继器，以支持高速数据传输和可靠的信号传输，保障用户的通信体验。
3.3 频谱规划根据室内环境的特点，合理规划频段的使用，避免频谱干扰和频段重叠，提高通信质量和网络容量。
3.4 信号覆盖优化通过合理的天线安装和信号调整，优化室内信号的覆盖范围和信号强度，避免信号盲区和覆盖重叠，提高覆盖效果。
3.5 安全性设计设计安全性措施，如用户认证、数据加密等，加强室内分布系统的安全性，保护用户的通信隐私和数据安全。
4. 实施计划按照以下步骤进行室内分布系统的实施：1. 现场勘测和需求分析2. 网络规划和设备选择3. 设备安装和调试4. 优化调整和测试5. 系统验收和运行维护5. 成果与效益通过本技术方案的实施，将实现以下成果和效益：- 用户在室内任何区域都能获得良好的通信质量，提高用户满意度。
- 增强网络容量和系统性能，满足用户不断增长的通信需求。
- 降低系统部署和维护成本，提高系统运营效率。
6. 风险与风险应对措施在室内分布系统设计和实施过程中，可能会遇到以下风险：- 技术风险：设备兼容性、干扰等技术问题。
应事先进行充分的技术评估和测试，并采取相应措施以降低风险。
- 成本风险：系统设计和设备投入的成本可能超出预期。
移动通信系统中分布覆盖系统的设计与实现
【摘要】随着移动通信市场的开放，城市的无线覆盖已经基本达到了无缝隙，话音质量也有了显著的提高。
但是由于城市大型建筑物结构本身屏蔽的原因，在网络覆盖的区域内，仍然存在不少室内移动通信环境比较差的地方。
随着手机用户群的急剧增加，如何迅速有效地解决室内信号覆盖差的问题，已经成为通信公司改善建筑内部无线信号质量、增加网络容量、提高网络服务信誉的迫切要求。
【关键词】分布覆盖；设计
1.时代广场建设分布覆盖系统的必要性
1.1时代广场的简介和信号覆盖现状
时代广场是新近建成的一座集餐饮、娱乐、商场、写字楼于一体的高级综合性办公楼，建筑面积160000平方米。
位于黄金地段。
它的西面为艺术中心；南面和五星酒店、博士专家楼、高档市区隔街相对；东面是长途客运中心；北面是高档写字楼等多座高层建筑；东北方向不到1000米就是火车站；时代广场门前是市区东西方向上的三大主要交通干道之一。
根据在时代广场的实地调查和用户投诉的情况可以发现，时代广场室外，信号强、覆盖良好，随时可以进行通话，没有掉话现象，话音质量良好；但在时代广场室内的大部分楼层没有手机信号或者信号微弱，不能进行正常通话，特别是地下建筑和电梯内，全部是盲区；但是时代广场楼层较高的部分手机表现为信号很好、电话振
铃，但无法接通，所以时代广场的室内移动通信能力表现为除了个别地方可以通话外，基本不能正常通话。
1.2目前时代广场信号覆盖中存在的问题
时代广场的框架式建筑结构和钢筋水泥的建筑材料决定了它对
周围基站信号有较大的屏蔽，室内以轻钢龙骨为主的隔断墙也对电波有较大的衰耗，它们都影响到建筑物内部的绝大部分区域移动通信的效果。
业主和入住商户的投诉严重，要求快速解决问题。
经过现场测试，发现时代广场的地下室和电梯内由于钢筋水泥的封闭环境，属于完全盲区，建筑底层区域信号较弱，电话接打困难，高层部分则可以接收到相对较好的基站信号，但由于没有主导小区，接受到的几组电平值相差很小，重选切换频繁，通话过程中质量较差，经常发生掉话，通过测试数据可以发现时代广场的室内移动通信困难主要表现为：
（1）建筑中出现信号覆盖的盲区，主要是建筑内部的电梯轿箱、地下停车场、设备楼层和1、2层部分区域。
造成盲区的原因主要是由于建筑结构为钢筋水泥浇注而成，穿透损耗极大，或者是由于周围其他高大建筑物对本建筑造成的阴影效应，使得这部分地方根本没有信号覆盖，基站信号到达地下时的电平值小于手机接收的灵敏度，属于信号盲区，所以无法接入网络。
（2）建筑中出现“乒乓效应”区域。
它的高层部分基本都能接收到基站信号，不仅数量多，电平值高而且大小十分接近，造成手机在这些地方，没有主导小区，在能够选择的小区间频繁地重选、
切换，无法进行正常的发起、维持呼叫。
这主要是因为随着建筑物楼层高度的升高，周围有遮挡的建筑物也在逐渐减少，当到达一定的楼层高度后，周围对其有屏蔽作用的建筑物基本不存在了，到达建筑高层的信号主要为周围相邻的基站的直射信号。
由于相邻基站站距比较接近，到达时代广场高层的信号在自由空间传播时的损耗基本相同，造成其高层部分信号数量多、场强值大，没有主导小区、手机频繁重选切换的现象。
（3）时代广场外墙体为钢筋水泥浇注而成，室外基站信号在进入室内时，穿透损耗很大，因而建筑的低层部分信号覆盖很弱，而且不均匀，覆盖这些区域的信号主要是周围基站的绕射和反射信号，这些信号经过长距离空中传播后有很大的损耗，到达这些区域时的电平已经十分微弱，基本接近或者超出手机的灵敏度极限，因而发起呼叫十分困难。
2.具体的设计方案和步骤
2.1基站设备的选型
室内分布覆盖系统最为重要是信号源的选取，信号源的性能决定了整个分布覆盖系统的性能，是整个系统的根本。
本方案设计中使用宏蜂窝作为信号源，既可以保证有持续稳定的信号输出，又可以在话务量增长的同时，成倍的增加系统容量，是覆盖时代广场室内比较理想的方案。
由于覆盖面积比较大，单纯使用宏蜂窝配合无源系统不可能完全覆盖建筑内的每个地方，因而在关键的部分干线上需要使用放大
器。
放大器产生的噪声对基站的影响，在系统允许的范围内，不影响系统的正常运行。
2.2基站容量配置分析
时代广场是一座高级综合性写字办公楼，大厦内日常办公约5000多人，每日流动人员数量约为1000人，现以已经开通的同地区同类型的其他高层建筑的室内用户和话务统计平均数对照计算，时代广场的覆盖范围内有70%的手机拥有率，忙时40%的手机拨打率，得知忙时时代广场内移动用户手机共计为（5000+1000）×70%×40%=1680部。
按照通常情况：
每移动用户的忙时话务量为0.02erl；话音信道（tch）呼损为2%；则大厦内忙时的总话务量为1680×0.02erl=33.6erl。
由于分布覆盖系统采取分层结构，为使系统资源充分利用，可使两个天线子系统话务量负荷基本相同，那么每个子系统话务量为：
33.6/2=16.8 erl按2%的拥塞率，根据爱尔兰b表计算得话音信道数量为25个；sdcch信道话务量为：16.8 erl*28%=4.704 erl；控制信道（sdcch）呼损为0.1%。
根据爱尔兰b表计算得sdcch信道数量为2个（由于下层小区与相邻基站的切换和重选次数较上层小区相对较多，所以在开通时根据实际的话务情况可以适当增加1个sdcch信道）；每个小区bcch 信道1个。
由以上可以得到覆盖系统中的每个部分需要的信道数量为：
25+2+1=28个。
每载频8信道，可得分层小区的每部分需要载频28/8=3.5，约为4载频；整个分布覆盖系统的宏蜂窝配置为上层小区cell-a为4个载频、下层小区cell-b为4载频，共计8个载频；使用机柜一个。
2.3基站传输系统的设计
室内分布覆盖系统所需要的传输电路一般可以由以下两种方式
实现：
（1）hdsl市话专线是目前实现传输非常经济的方式，以前使用情况比较普遍。
它的路由是从bsc端口开始经配线架跳接到光端机，经过光缆到达光缆中心，由光缆中心的hdsl专用设备转换后，通过专用电缆到达测量室，再由市话电缆到达目标建筑物，由于市话电缆几乎遍布城市的每个角落，所以hdsl专线电路可以几乎到达城市的任何一个建筑物。
（2）微波（或者红外线）可以实现光缆不能到达的特殊区域的传输电路，用户可以自行设计路由，而且实现起来方便快捷，能在目标建筑物和相邻基站之间迅速建立传输通道，解决光缆传输的“最后一公里问题”，是目前广泛使用在建筑物间的传输电路的方式之一，性能比较稳定，调整余量也比较多。
3.时代广场项目设计总结与展望
室内分布覆盖系统是目前解决室内移动通信覆盖的有效手段，可以应用于不同的目标建筑物。
既可以充分吸收热点区域的话务量，又能够提高移动公司的服务水平、增强竞争力，因而得到普遍应用。
目前，随着我国3g移动通信步伐的加快，第三代移动通信对室内
移动通信的覆盖又赋予了新的涵义，3g移动通信有着其特定的技术指标，通信运营商对此还需未雨绸缪，早作打算。
