卫星移动通信系统设计卫星移动通信系统作为现代通信领域的重要组成部分，为全球范围内的用户提供了无缝的通信服务。
它在应急救援、航空航海、偏远地区通信等方面发挥着不可替代的作用。
本文将详细探讨卫星移动通信系统的设计要点和关键技术。
一、卫星移动通信系统概述卫星移动通信系统是利用卫星作为中继站，实现移动用户之间或移动用户与固定用户之间的通信。
与地面移动通信系统相比，它具有覆盖范围广、不受地理条件限制等优点。
然而，其建设和运营成本高昂，信号传输延迟较大，也是需要面对的挑战。
二、系统设计目标与需求（一）覆盖范围系统应能够实现全球覆盖，或者至少覆盖特定的重点区域，以满足不同用户在不同地理位置的通信需求。
（二）通信容量要能够支持大量用户同时进行通信，且保证通信质量，满足语音、数据、视频等多种业务的传输要求。
（三）服务质量提供稳定、可靠的通信服务，包括低误码率、低延迟、高可用性等。
（四）移动性管理有效处理用户在不同卫星波束之间、卫星与地面网络之间的切换，确保通信的连续性。
三、卫星轨道选择（一）地球静止轨道（GEO）位于赤道上空约 36000 公里处，卫星相对地球静止，覆盖范围广，但信号传输延迟较大。
（二）中地球轨道（MEO）高度在 5000 至 15000 公里之间，传输延迟相对较小，覆盖范围较广。
（三）低地球轨道（LEO）高度在 500 至 2000 公里之间，信号传输延迟小，适合实时通信，但卫星覆盖范围较小，需要大量卫星组成星座。
四、星座设计（一）单星系统适用于特定区域的覆盖，如区域通信卫星。
（二）星座系统由多颗卫星组成，通过合理的布局实现全球覆盖。
常见的星座类型有 Walker 星座、极轨道星座等。
在设计星座时，需要考虑卫星数量、轨道高度、轨道倾角、相位差等因素，以优化覆盖性能和系统容量。
五、频率分配与复用（一）频率选择根据国际电信联盟的规定，选择合适的频段，如 L 频段、S 频段、Ku 频段等。
（二）频率复用采用空间复用、极化复用、时分复用、码分复用等技术，提高频率利用率。
无线移动通信中的OFDM系统参数设计方法OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）是一种广泛应用于无线移动通信系统的调制技术。
在OFDM系统中，将高速数据流划分成多个较低速的子载波进行调制，通过频分复用将它们同时发送到接收设备，从而提高了系统的容量和抗干扰性。
OFDM系统的性能很大程度上取决于参数的设计，下面将介绍几种常用的OFDM系统参数设计方法。
1.子载波数量的选择：OFDM系统中的数据流被分配到多个子载波上进行传输，因此子载波数量的选择对系统性能起着重要作用。
较多的子载波数量可以提高带宽利用率和频谱效率，但同时也会增加系统的复杂度。
较少的子载波数量则能减少系统的复杂度，但频谱效率会下降。
因此，在选择子载波数量时需要在系统性能和复杂度之间进行权衡。
2.子载波间隔的选择：子载波的间隔决定了系统的频带利用效率和抗多径干扰能力。
较小的子载波间隔可以提高频带利用效率和系统的容量，但同时也会增加接收端对多径信道的抗干扰能力要求。
较大的子载波间隔则可以提高抗多径干扰能力，但频带利用效率会下降。
因此，在选择子载波间隔时需要在频带利用效率和抗多径干扰能力之间进行平衡。
3.周期前缀长度的选择：周期前缀是OFDM系统中用来消除多径干扰的一种技术。
在发送端将OFDM符号进行调制后，需要在每个OFDM符号之前插入一段长度为CP的循环冗余前缀，从而避免符号间干扰。
周期前缀长度的选择与多径信道的时延扩展性有关。
较长的周期前缀可以提高系统对多径信道的抗干扰能力，但同时也会降低系统的信道容量。
较短的周期前缀则能提高系统的容量，但也会对多径信道的抗干扰能力要求更高。
因此，在选择周期前缀长度时需要在系统容量和对多径信道的抗干扰能力之间进行权衡。
4.编码方法的选择：对于无线移动通信系统，误码性能是一个关键的指标。
在OFDM系统中，可以采用不同的编码方法来提高系统的误码性能。
引言：随着科技的发展，卫星移动通信系统成为现代通信领域的重要发展方向之一。
该系统利用卫星作为中继器，实现了全球范围内的移动通信，已广泛应用于航空、海洋、军事和地面通信等领域。
本文将对卫星移动通信系统的设计进行详细阐述，包括系统结构、通信协议、链路建立与维护、信号传输和安全性等方面。
概述：卫星移动通信系统是一种基于卫星的通信系统，其主要目的是提供全球范围内的移动通信服务。
系统主要由卫星、地面站和用户终端组成。
卫星作为中继器，接收地面站发出的信号，然后通过空间链路将信号传递给用户终端。
地面站负责与卫星进行通信，提供用户入网、信号调度和数据处理等功能。
用户终端用于接收和发送信号，实现移动通信。
正文内容：1.卫星移动通信系统的结构1.1地球固定卫星轨道1.2地面站的分布与组成1.3用户终端的类型和特点1.4空间链路和地面链路的连接2.卫星移动通信系统的通信协议2.1TDMA（时分多址）协议2.2CDMA（码分多址）协议2.3FDMA（频分多址）协议2.4分组交换和电路交换的选择3.卫星移动通信系统的链路建立与维护3.1用户注册与鉴权3.2信道分配与切换3.3信号传输和调度3.4故障检测与恢复3.5功率控制和接收灵敏度4.卫星移动通信系统的信号传输4.1调制与解调技术4.2信道编码与解码4.3信号调度和路由选择4.4误码率控制和信号增强4.5带宽分配和信号优化5.卫星移动通信系统的安全性5.1用户认证与加密5.2数据完整性与可靠性5.3信号干扰与窃听5.4安全管理与漏洞修复5.5系统抗干扰与鲁棒性总结：。

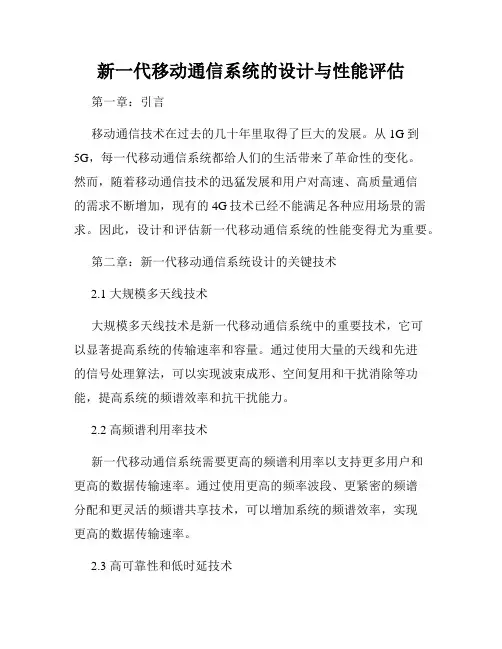

新一代移动通信系统的设计与性能评估第一章：引言移动通信技术在过去的几十年里取得了巨大的发展。
从1G到5G，每一代移动通信系统都给人们的生活带来了革命性的变化。
然而，随着移动通信技术的迅猛发展和用户对高速、高质量通信的需求不断增加，现有的4G技术已经不能满足各种应用场景的需求。
因此，设计和评估新一代移动通信系统的性能变得尤为重要。
第二章：新一代移动通信系统设计的关键技术2.1 大规模多天线技术大规模多天线技术是新一代移动通信系统中的重要技术，它可以显著提高系统的传输速率和容量。
通过使用大量的天线和先进的信号处理算法，可以实现波束成形、空间复用和干扰消除等功能，提高系统的频谱效率和抗干扰能力。
2.2 高频谱利用率技术新一代移动通信系统需要更高的频谱利用率以支持更多用户和更高的数据传输速率。
通过使用更高的频率波段、更紧密的频谱分配和更灵活的频谱共享技术，可以增加系统的频谱效率，实现更高的数据传输速率。
2.3 高可靠性和低时延技术为了满足用户对实时通信和低时延应用的需求，新一代移动通信系统需要具备高可靠性和低时延特性。
通过使用先进的纠错编码和解码技术、自适应调制和调度算法以及网络切片和优先级调度机制，可以提高系统的可靠性和降低通信时延。
第三章：新一代移动通信系统性能评估的方法3.1 系统级性能评估系统级性能评估是评估新一代移动通信系统整体性能的关键方法。
通过建立系统级仿真平台，考虑各种关键因素如信道模型、天线布局、功率控制、调度算法等，可以全面评估系统的容量、吞吐量、覆盖范围、干扰抑制等性能指标。
3.2 物理层性能评估物理层性能评估是评估新一代移动通信系统信道传输性能的方法。
通过建立准确的信道模型，考虑多径衰落、干扰噪声等因素，可以评估系统的误码率、传输速率、覆盖范围等性能指标。
3.3 网络层性能评估网络层性能评估是评估新一代移动通信系统网络传输性能的方法。
通过建立网络拓扑模型和路由算法，考虑网络容量、传输时延等因素，可以评估系统的数据传输速率、网络容量、时延特性等性能指标。
移动通信室内覆盖系统的设计移动通信室内覆盖系统的设计⒈引言⑴编写目的本文档旨在提供移动通信室内覆盖系统的设计方案，为相关项目工程师和技术人员提供参考。
⑵范围本文档涵盖了移动通信室内覆盖系统的设计所涉及的各个方面，包括需求分析、系统架构设计、设备选型、施工实施等。
⒉需求分析⑴用户需求在进行移动通信室内覆盖系统的设计之前，首先需了解用户的需求。
通过与用户沟通和需求调研，明确覆盖范围、容量需求、服务质量要求等。
⑵网络覆盖需求根据用户需求，确定网络覆盖的区域范围和类型。
包括室内楼层、办公区域、公共场所等不同环境的覆盖需求。
⑶信号强度需求分析用户所需的信号强度要求，确定不同区域需要达到的信号强度水平，以确保信号覆盖的质量。
⒊系统架构设计⑴系统组成设计移动通信室内覆盖系统的组成部分，包括信号源、分布设备、天线、信号传输介质等。
⑵网络拓扑结构设计系统的网络拓扑结构，包括主干网、传输线路、级联关系等。
⑶设备布局与位置确定根据建筑结构和用户需求，确定设备的布局和位置，以保证信号覆盖的均匀性和完整性。
⒋设备选型⑴设备规格根据用户需求和系统设计，选取适合的设备规格，包括信号源、分布设备、天线等。
⑵品牌选择评估市场上各个品牌的设备性能、服务支持等方面，选取适合的品牌。
⑶成本考虑综合考虑设备价格、维护成本等因素，进行设备选型，确保在预算范围内完成系统设计。
⒌施工实施⑴工程计划编制移动通信室内覆盖系统设计的工程计划，包括施工时间安排、人员调度等。
⑵工程管理对施工过程进行管理，包括工程进度控制、质量监督等，确保系统设计按计划实施。
⑶调试与优化在系统设计实施完成后，进行调试和优化工作，确保系统正常运行并达到设计要求。
⒍结束语⒈本文档涉及附件。
本文档所涉及的附件包括需求分析报告、系统架构设计图、设备选型报告、工程实施计划等。
⒉本文所涉及的法律名词及注释。
本文所涉及的法律名词包括相关通信法规、质量标准等。
注释部分可根据具体情况补充。
移动通信室内分布系统设计一前言1.1 室内分布系统概述随着城市里移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升。
建筑物对移动电话信号有很强的屏蔽作用。
在大型建筑物的低层、地下商场、地下停车场等环境下，移动通信信号弱，手机无法正常使用，形成了移动通信的盲区和阴影区；在中间楼层，由于来自周围不同基站信号的重叠，产生乒乓效应，手机频繁切换，甚至掉话，严重影响了手机的正常使用；在建筑物的高层，由于受基站天线的高度限制，无法正常覆盖，也是移动通信的盲区。
另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度大，基站信道拥挤，手机上线困难。
室内覆盖是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案。
近几年在全国各地的移动通信运营商中得到了广泛应用。
室内覆盖系统为上述问题提供了较佳的解决方案。
其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
室内覆盖系统的建设，可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域；同时，使用微蜂窝系统可以分担室外宏蜂窝话务，扩大网络容量，从整体上提高移动网络的服务水平。
移动通信的网络覆盖、容量、质量是运营商获取竞争优势的关键因素。
网络覆盖、网络容量、网络质量从根本上体现了移动网络的服务水平，是所有移动网络优化工作的主题。
所以建设室内覆盖系统势在必行。
与目前移动通信网络主要业务量来自于室外的情况不同，来自于室内业务量也占大比例。
根据香港SUNDAY对业务数据的采集结果可知，业务的室内发话量占总发话量的一半以上。
移动商用网络用户分布统计数据显示，大约70%的业务量来自于室内。
提高室内覆盖能力，不仅可以给用户带来更好的业务使用体验，还可以分散过密地区的网络压力，更可以与其他运营商的网络争夺室内话务量。
当前网络会有更多弱信号区出现，特别是在建筑物内部，更是存在着盲区多、易断线、网络表现不稳定的缺点。
移动通信网络设备配置设计在当今高度互联的世界中，移动通信网络已成为人们生活和工作不可或缺的一部分。
从日常的语音通话、短信交流，到高清视频播放、在线游戏以及各种智能应用的运行，都离不开稳定、高效的移动通信网络支持。
而要实现优质的移动通信服务，关键在于合理且精准的网络设备配置设计。
移动通信网络设备主要包括基站、核心网设备、传输设备以及终端设备等。
这些设备相互协作，共同构建起一个复杂而又精密的通信系统。
基站是移动通信网络的“触角”，负责与终端设备进行无线通信。
基站的配置设计需要考虑诸多因素，如覆盖范围、容量需求、频段选择等。
在覆盖范围方面，需要根据地理环境、人口分布以及业务需求来确定基站的位置和数量。
对于人口密集的城市区域，可能需要密集部署基站以提供足够的容量和良好的信号覆盖；而在广阔的农村地区，则可以适当减少基站密度，但要确保基本的通信服务。
容量需求是基站配置的另一个重要考量因素。
随着移动数据业务的迅猛增长，特别是高清视频和大容量文件下载等应用的普及，对基站的容量提出了更高的要求。
这就需要在配置基站时，合理选择频谱资源、采用先进的调制解调技术以及增加信道数量等手段来提升基站的容量。
频段选择也对基站性能有着显著影响。
不同频段具有不同的传播特性和可用带宽。
较低频段的信号传播距离较远，但带宽相对较窄；而较高频段则具有更宽的带宽，但传播距离较短且穿透能力较弱。
因此，在基站配置设计中，需要根据实际情况综合考虑频段的选择，以实现覆盖和容量的最佳平衡。
核心网设备是移动通信网络的“大脑”，负责处理和管理整个网络的信令和数据业务。
核心网设备的配置主要包括交换机、路由器、服务器等。
在设计核心网设备配置时，需要充分考虑网络的规模、业务类型以及安全性等要求。
对于大规模的移动通信网络，需要具备强大处理能力和高可靠性的核心网设备来应对海量的信令和数据处理。
同时，随着 5G 网络的发展，核心网逐渐向虚拟化和云化方向演进，这也对核心网设备的配置提出了新的挑战。
lte技术原理与系统设计一、引言LTE即为“Long Term Evolution”，是一种通信技术标准，被广泛应用于现代移动通信网络中。
本文将介绍LTE技术的原理和系统设计。
二、LTE技术原理1. OFDM技术LTE采用了正交频分复用（OFDM）技术，该技术能够有效地抵抗多径干扰和频率选择性衰落。
OFDM将整个频率带宽划分为多个子载波，每个子载波都是正交的，从而在频域上降低信号间的干扰，实现高效率的数据传输。
2. MIMO技术多输入多输出（MIMO）技术是LTE的重要特点之一。
通过利用多个天线进行信号传输和接收，MIMO可以显著提高系统的传输容量和覆盖范围。
通过适当的编码和信道状态信息反馈，MIMO技术可以实现空间多样性和空间复用，提高系统性能。
3. 跳频技术LTE在信道传输的过程中采用了跳频技术，将整个频带均匀地划分为多个子信道。
通过不断地在不同的子信道上跳跃传输数据，可以避免信号被干扰以及频率选择性衰落的影响，提高系统的抗干扰能力和传输稳定性。
4. 自适应调制与调度技术LTE采用了自适应调制与调度技术，根据信道环境和用户需求动态调整传输速率和调制方式。
通过根据用户的实际需求进行资源分配，可以更高效地利用信道资源，提高系统的容量和覆盖范围。
三、LTE系统设计1. 网络拓扑结构LTE网络由大量的基站组成，每个基站覆盖一定的地理区域。
基站通过光纤、传输线等方式将数据传输到核心网，核心网负责对数据进行处理和路由。
同时，LTE还采用了自组织网络（SON）技术，可以实现网络的自动配置和优化，提高系统的性能和可靠性。
2. 空中接口LTE系统的空中接口主要由用户设备（UE）和基站之间的无线传输通道组成。
其中，UE负责将用户数据转换为无线信号进行传输，基站则负责接收信号并将其转发到核心网。
空中接口采用了复杂的调制和编码技术，以实现高效率的数据传输和较低的延迟。
3. 系统安全设计LTE系统在设计中考虑了安全性的要求。
论移动通信室内分布系统设计摘要：随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。
而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。
在此情况下，室内分布系统应运而生。
室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案；是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
关键词：室内分布系统；系统设计一、室内分布系统的组成、应用及类型室内分布系统通过功分器、耦合器等无源功率分配器件和干线放大器等有源器件及馈线、室内天线等设备将无线信号均匀分配到室内各个区域，实现无线信号对室内的延伸覆盖。
1.室内分布系统由两部分组成：（1）信号源（微蜂窝、宏蜂窝、直放站、BBU+RRU等）；（2）分布系统（同轴电缆、光缆、泄漏电缆、光端机、干线放大器、功分器、耦合器、天线等）。
2.需要建设室内分布系统的区域有：◇室内盲区：新建大型建筑、停车场、办公楼、宾馆。
◇话务量高的大型室内场所：车站、机场、商场、体育馆、购物中心，增加微蜂窝建立分层结构。
◇发生频繁切换的室内场所：高层建筑的顶部，收到多个基站的功率近似的信号。
3.室内分布系统有以下几种类型：（1）同轴电缆分布方式无源分布系统信号源通过组合使用的耦合器、功分器等无源器件进行分路，经馈线将信号均匀分布到室内各个角落。
通过仔细的链路计算，达到信号的均匀分布。
天线使用适合室内使用的吸顶式或壁挂式天线。
覆盖面积小，适用于中小型楼宇室内覆盖场所。
（2）同轴电缆分布方式有源分布系统在建筑物覆盖面积较大时，前述的无源天馈线很难满足需要；可增加中继设备，如放大器，以补偿信号在传输过程中的损耗。
移动通信系统中的天线集成设计移动通信系统的发展离不开天线技术的进步和集成设计的优化。
天线作为通信系统中的重要组成部分，直接影响着通信质量和性能。
在移动通信系统中，天线集成设计是一项关键技术，它旨在实现天线的高性能、小型化和多功能化。
本文将从天线集成设计的原理、优势和应用等方面进行探讨。
一、原理天线集成设计是指将多种功能集成到一个天线结构中，以实现对多种信号的接收和发送。
这种设计通常涉及到天线的结构优化、材料选择、电路设计等多个方面。
通过合理的设计和优化，可以使天线在频谱利用率、天线增益、辐射方向性等方面达到最佳状态。
二、优势1. 小型化：通过集成设计，可以将原本需要多个独立天线完成的功能整合到一个天线结构中，从而减小了天线的体积和重量，适应了移动通信设备小型化的趋势。
2. 多功能化：集成设计可以实现多种功能的共存，比如在同一个天线结构中实现对不同频段的支持，或者同时实现通信和定位功能，提高了系统的灵活性和可扩展性。
3. 成本效益：相比于多个独立天线的设计，集成设计可以减少材料和人工成本，提高生产效率，降低了系统的总体成本。
三、应用天线集成设计在移动通信系统中有着广泛的应用，主要体现在以下几个方面：1. 手机天线：手机是移动通信系统的主要终端设备，而手机天线的设计对通信质量至关重要。
通过集成设计，可以在手机内部实现多种功能的天线结构，如主天线、分集天线、天线阵列等，从而提高了手机的通信性能和用户体验。
2. 基站天线：基站是移动通信系统的核心设备，基站天线的设计直接影响着通信网络的覆盖范围和信号质量。
采用集成设计可以实现对多个频段的支持，提高了基站的通信能力和适用范围。
3. 车载天线：随着车联网技术的发展，车载通信系统对天线的性能要求越来越高。
通过集成设计，可以在车载天线中实现对多种通信制式的支持，如4G、5G、Wi-Fi等，满足了车辆通信需求的多样化。
综上所述，天线集成设计是移动通信系统中的重要技术，它通过优化天线结构和功能集成，提高了通信系统的性能和灵活性，推动了移动通信技术的发展和应用。
合肥学院课程设计报告题目：移动通信系统信令交互设计_ 系别：电子信息与电气工程系___ 专业：通信工程专业班级：_____09级通信(1)/(2)/(2)班学号：0905075008/0905076048/0905074014姓名：胡庆文/陶坤宸/汪江浩导师：____ 胡国华____________成绩：___________ ______ _______ 2012 年11 月28 日《通信技术综合课程设计》任务书论文题目移动通信系统信令交互设计设计类型工程技术导师姓名胡国华名姓生学胡庆文、陶坤宸、汪江浩主要内容及目标设计一个移动通信系统信令交互系统，要求：1、可以通过设计软件界面显示移动通信终端实现开关机信令过程；2、可以通过设计软件界面显示移动通信终端通信过程的信令交互；3、可以通过设计软件界面显示移动通信终端主叫和被叫的信令过程；、4、自由发挥其他功能；5、要求有系统框图，电路原理图，软件流程图，软件代码清单。
具有的设计条件根据设计要求提供相关的试验环境。
计划学生数及任务计划需要3人1人主要进行系统功能设计；1人主要进行系统软件设计；1人主要进行系统与硬件接口设计。
计划设计进程1、从接题开始收集资料、准备设计2、第1周画出设计系统框图，电路原理图，制定设计方案；3、第2周系统调试和完善，同时编写设计报告。
参考文献1、《GSM Advanced System Technique》，Ericsson’s Text EN/LZT ；2、GSM规范（Phase 2+）04.08；3、《GSM数字移动通信工程》，孙孺石、丁怀元等著。
4、钱勤.手机短消息SMS的程序开发，www.chinaoak,,20045、张云.基于GSM的短消息业务协议分析[J]无线通信技术，2001目录摘要： (1)关键字： (1)正文： (1)一、GSM系统 (1)1.1 GSM 系统结构及其功能 (1)1.1.1 GSM 移动台 (2)1.1.2 基站子系统（BSS） (3)1.1.3 网络子系统（NSS） (5)1.1.4 操作支持子系统（OSS） (6)1.2 GSM 系统信令接口及其协议分层 (6)1.2.1 GSM 系统中的主要接口 (6)1.2.2 分层协议 (8)1.2.3 信令功能的互通 (9)二、典型的呼叫处理过程 (9)2.1 开机信令 (9)2.2 关机信令 (12)2.3 主叫信令 (16)2.4 被叫信令 (26)总结 (30)移动通信系统信令交互设计摘要：本次课程设计主要是围绕GSM移动通信系统的主要呼叫流程和主要信令流程进行四个实验：移动台开机和关机信令交换实验、移动台主叫信令交换实验、移动台被叫信令交换实验、移动台移动性管理信令交换实验。
公用移动通信室内信号覆盖系统设计与验收标准一、前言随着通信技术的不断发展，移动通信已成为人们日常生活和工作中不可或缺的一部分。
然而，在一些特定的环境中，如大型建筑、地下车库、地铁站等密闭空间，移动通信信号的覆盖往往存在不足的情况，给用户的通信体验带来了困扰。
为了解决这一问题，公用移动通信室内信号覆盖系统应运而生。
二、公用移动通信室内信号覆盖系统设计要点1.环境调研与规划在设计公用移动通信室内信号覆盖系统前，首先需要对目标覆盖区域进行环境调研，包括建筑结构、材料、布局等方面的情况进行全面调查。
还需要明确用户的需求和使用习惯，合理规划覆盖系统的容量和覆盖范围，确保满足用户的通信需求。
2.系统设计与布局在环境调研的基础上，进行公用移动通信室内信号覆盖系统的设计与布局。
这需要考虑到信号源的选取、天线的布局、传输线路的规划等方面，确保系统的覆盖范围广、覆盖效果好。
3.设备选型与参数配置在系统设计与布局确定后，需要进行相关设备的选型与参数配置工作。
根据实际情况选择合适的室内天线、功率放大器、分配器、信号源等设备，并进行合理的参数配置，以保证设备的稳定运行和信号的良好覆盖效果。
4.施工与调试公用移动通信室内信号覆盖系统施工与调试是保证系统正常运行的关键环节。
在施工过程中，需要保证设备的安装质量和布线质量。
在调试过程中，需对系统进行全面的信号检测和调整，以保证系统运行稳定、覆盖效果良好。
5.验收与维护系统建设完成后，需要进行相关的验收工作。
验收标准可以包括信号强度覆盖率、信噪比等指标，以确保系统达到设计要求。
需要建立健全的系统维护与管理机制，定期进行系统的维护与检修，保障系统的长期稳定运行。
三、公用移动通信室内信号覆盖系统验收标准1.信号强度覆盖率对于公用移动通信室内信号覆盖系统，信号强度覆盖率是其最基本的验收指标之一。
通过在不同位置进行信号强度测试，计算覆盖率，以确保覆盖系统能够覆盖到每一个角落，信号覆盖无死角。
5g系统设计-端到端标准详解一、概述5g系统是下一代移动通信网络，相较于4g系统，5g系统在速度、延迟、连接密度和可靠性等方面有显著提升。
为了实现这一目标，5g系统的设计需要遵循一系列端到端的标准化流程和标准。
本文档将详细解析5g系统的端到端标准。
二、标准化流程5g系统的标准化工作始于3gpp组织，这是一个全球性的通信标准制定组织。
5g标准的制定涵盖了无线接入网（rrnn、embb、urllc）、有线传输网（nc）、核心网（scs）、网络架构（sa、nsa）、qos、安全、qoe、应用等多个方面。
这个过程包括了一系列的标准制定会议，由各成员国和行业组织共同参与。
三、关键技术为了实现5g系统的性能目标，一系列关键技术被引入。
其中包括大规模多输入多输出（mimo）、波束成形、全双工技术、网络切片、灵活的频谱使用（如毫米波频段）等。
这些技术大大提升了5g系统的性能，包括速度、容量、覆盖和可靠性。
四、端到端架构5g系统的端到端架构包括了无线接入网、核心网和网络运营支持系统（oss）等多个部分。
其中，无线接入网负责与终端的通信，核心网负责数据的传输和处理，oss负责网络的运营和管理。
在5g系统中，不同部分之间的接口和协议需要进行专门的定义和优化，以确保系统的性能和可靠性。
五、终端到端体验5g系统的设计目标是提升用户的使用体验，包括更高的速度、更低的延迟、更好的连接密度和更好的可靠性。
为了实现这一目标，5g 系统需要在网络架构、qos、qoe、应用等多个方面进行优化。
同时，5g系统也需要与各种终端设备进行兼容性测试和优化，以确保最终的用户体验。
六、总结5g系统的设计是一个复杂的过程，需要遵循一系列的标准化流程和标准，引入一系列的关键技术，设计一个端到端的系统架构，并优化网络和终端设备的性能和兼容性。
通过这些工作，我们才能实现5g 系统设计的目标，为用户提供更好的使用体验。
七、未来展望随着5g系统的逐步部署和商用，我们将看到一系列新的应用和商业模式出现。
移动通信系统设计
移动通信系统设计无人机对地通信OFDM系统设计设计条件：
三径信道模型，包括一条直射路径和两条反射路径，反射路径相对直射路径的延时分别是80ns和150ns。
系统的工作频率为2.4GHz，遥测信息传输率为200Mbps，采用（3,2,7）卷积编码，调制方式为OFDM-16QAM，无人机相对地面接收机飞行的最大径向速度为50m/s。
OFDM的TG/TFFT为1/4，无虚拟子载波。
试确定合适的OFDM子载波数目（包括用于做信道估计的导频），并计算系统占用带宽。
设计思路：
一、调制模式对于OFDM系统来说，只能采用ASK和PSK 调制方法，而不能采用FSK调制的方法，这是因为子载波是频率正交，而且携带独立的信息，调制子载波频率会破坏这些子载波的正交特性，这是频率调制不能在OFDM系统中采用的原因。
本题目给出的条件是16QAM调制，对于正交幅度调制来说，其星座点对应的比特数量为4。
2、信息的符号长度1、保护间隔在OFDM中符号间的保护时隙一般要大于最大的时延扩展。
题目中反射时延的最大值为150ns，所以最大的时延扩展
为150ns，在理想条件下取保护间隔即循环前缀的时间长度为：
150ns 2、有效符号长度和子载波间隔在OFDM系统中有效信息符号长度Tg至少应为保护间隔的4倍，即：
Tg=150ns×4=600ns 子载波间隔Δf为有效信息符号长度Tg 的倒数，即：
Δf== 3、传输的速率题目中所给的遥测信息传输率Rb为200Mbps,则传输的码元速率Rs为Rb/比特数，Rs=200Mbps/4=50MB 4、子载波数量利用题目要求的波特速率乘以每个子信道中有效信息符号长度来确定。
其中每个子信道中传输的比特速率由调制类型、编码速率以及符号速率来确定。
则OFDM符号有效子载波数Nc=码元速率Rs×信息符号长度Tg=50MB×600ns=30 确定在无虚拟子载波情况下的OFDM子载波数目为30个5、信道带宽根据奈奎斯特第一准则，传统的无线信道带宽为符号速率Fs的两倍。
OFDM系统的频带利用率是传统无线系统的两倍，其带宽在理论上可以减小到原来的一半，即B=Fs，而Fs=子载波间隔Δf×子载波数目Nc=×30=50M 本系统中信道带宽为50M。
