2018年上半年软件水平考试（高级）系统分析师上午（综合知识）真题试卷（题后含答案及解析）全部题型 1. 选择题选择题（每小题1分，共75分）下列各题A、B、C、D四个选项中，只有一个选项是正确的，请将此选项涂写在答题卡相应位置上，答在试卷上不得分。
1．面向对象分析中，对象是类的实例。
对象的构成成分包含了(1)________________、属性和方法(或操作)。
A．标识B．消息C．规则D．结构正确答案：A解析：本题主要考查面向对象分析的基础知识。
对象是类的实例，对象由对象标识、属性和方法(或操作)构成。
2． UML2．0所包含的图中，(2)________________描述由模型本身分解而成的组织单元，以及它们之间的依赖关系。
A．组合结构图B．包图C．部署图D．构件图正确答案：B解析：本题主要考查UML的基础知识。
在UML2．0所包含的图中，包图描述由模型本身分解而成的组织单元，以及它们之间的依赖关系。
3．下列算法中，用于数字签名中摘要的是(8)________________。
A．RSAB．IDEAC．RC4D．MD5正确答案：D解析：本题考查加密算法及相关知识。
RSA、IDEA和RC4均用于加密传输，仅MD5用于摘要。
数字签名中先生成摘要，然后采用加密算法对摘要进行加密。
4．以下用于在网络应用层和传输层之间提供加密方案的协议是(9)________________。
A．PGPB．SSLC．IPSecD．DES正确答案：B解析：本题考查加密方案及相关协议。
PGP用于对邮件进行加密，针对邮件消息，属应用层；IPSec用于对IP报文进行认证和加密，属网络层；DES是加密算法，不分层；SSL在网络应用层和传输层之间提供加密方案。
5．孙某在书店租到一张带有注册商标的应用软件光盘，擅自复制后在网络进行传播，其行为是侵犯(10)________________行为。
A．商标权B．软件著作权C．注册商标专用权D．署名权正确答案：B解析：商标权是指商标所有人对其商标所享有的独占的、排他的权利。
2018年上半年系统分析师考试论文真题（完整版）2018年上半年系统分析师考试论文真题（专业解析）1、论信息系统开发方法论信息系统的开发一般分为系统规划、需求定义、系统设计、实施和维护等主要五个阶段，每一个阶段都应该在科学方法论的指导下开展工作。
随着信息系统规模的变化和传统开发方法论的演变，信息系统开发过程经历了“自底向上”和“自顶向下”两种方式。
请围绕“信息系统开发方法论”论题，依次从以下三个方面进行论述。
1．概要叙述你参与分析和开发的信息系统以及你所担任的主要任务和开展的主要工作。
2．分别说明信息系统“自底向上”和“自顶向下”两种系统分析设计方式。
详细阐述系统遵循“自底向上”方式和“自顶向下”方式设计开发的优缺点。
3．详细说明你所参与的信息系统是如何遵循“自底向上”、“自顶向下”或综合“自底向上”和“自顶向下”两种方式进行的分析、设计和开发的。
问题内容：2、论软件构件管理及其应用软件构件是软件复用的重要组成部分，为了达到软件复用的目的，构件应当是高内聚的，并具有稳定的对外接口。
同时为了使构件更切合实际、更有效地被复用，构件应当具备较强的适应能力，以提高其通用性。
而存在大量的、可复用的构件是有效使用复用技术的前提。
对大量构件进行有效管理，以方便构件的存储、检索和提取，是成功复用构件的必要保证。
请围绕“软件构件管理及其应用”论题，依次从以下三个方面进行论述。
1．简要叙述你参与管理和开发的软件项目以及你在其中所担任的主要工作。
2．详细说明构件管理中常见的构件获取方法，以及构件组织分类的常见方法。
3．结合你具体参与管理和开发的实际项目，说明在项目中如何获取和组织构件，以及如何进行构件组装。
问题内容：3、论软件系统需求获取技术及应用需求获取（Requirement Discovery, RD）是一个确定和理解不同类用户的需要和约束的过程。
需求获取是否科学、充分对所获取的结果影响很大，直接决定了系统开发的目标和质量。
2018年下半年系统架构师真题+答案解析2018年11月11日考试1、在磁盘调度管理中，应先进行移臂调度，再进行旋转调度。
假设磁盘移动臂位于21号柱面上，进程的请求序列如下表所示。
如果采用最短移臂调度算法，那么系统的响应序列应为（）。
A.②⑧③④⑤①⑦⑥⑨B.②③⑧④⑥⑨①⑤⑦C.①②③④⑤⑥⑦⑧⑨D.②⑧③⑤⑦①④⑥⑨答案：D2、某计算机系统中的进程管理采用三态模型，那么下图所示的PCB （进程控制块）的组织方式采用（2），图中（3）。
A.顺序方式B.链接方式C.索引方式D.Hash答案：C3、A.有1个运行进程，2个就绪进程，4个阻塞进程B.有2个运行进程，3个就绪进程，3个阻塞进程C.有2个运行进程，3个就绪进程，4个阻塞进程D.有3个运行进程，2个就绪进程，4个阻塞进程答案：C1、进程控制块PCB的组织方式有：1）线性表方式，2）索引表方式，3）链接表方式。
1）线性表方式：不论进程的状态如何，将所有的PCB连续地存放在内存的系统区。
这种方式适用于系统中进程数目不多的情况。
2）索引表方式：该方式是线性表方式的改进，系统按照进程的状态分别建立就绪索引表、阻塞索引表等。
3）链接表方式：系统按照进程的状态将进程的PCB组成队列，从而形成就绪队列、阻塞队列、运行队列等。
2、运行进程PCB1、PCB3,就绪进程：PCB2、PCB4、PCB5阻塞进程：PCB6、PCB7、PCB8、PCB9。
4、某文件系统采用多级索引结构，若磁盘块的大小为4K字节，每个块号需占4字节，那么采用二级索引结构时的文件最大长度可占用（）个物理块。
A.1024B.1024×1024C.2048×2048D.4096×4096答案：B本题考查索引文件结构。
在索引文件结构中，二级间接索引是指：索引结点对应的盘块存索引表，在索引表指向的盘块中依然存索引表，由于每个索引表可以存4K/4=1024个块号，所以二级索引可对应1024*1024个物理块。
2018年下半年-系统分析师-上午试题（考试真题及答案）一、单项选择题（共 75 分，每题 1 分。
每题备选项中，只有 1 个最符合题意）●第1题：面向对象分析中，对象是类的实例。
对象的构成成分包含了() .属性和方法(或操作)。
A:标识B:消息C:规则D:结构●第2题：UML2.0所包含的图中，( )描述由模型本身分解而成的组织单元，以及他们之间的依赖关系。
A:组合结构图B:包图C:部署图D:构件图第●第3题：UML的结构包括构造块、规则和公共机制三个部分。
在基本构造块中，(3)能够表示多个相互关联的事物的集合，规则是构造块如何放在一起的规定，包括了(4) ;公共机制中，(5) 是关于事物语义的细节描述。
A:用例描述B:活动C:图D:关系●第4题：A:命名、范围、可见性和一致性B:范围、可见性、一~致性和完整性C:命名、可见性、一致性和执行D:命名、范围、可见性、完整性和执行●第5题：A:规格说明B:事物标识C:类与对象D:扩展机制●第6题：DES是一种(6)其密钥长度为56位，3DES是利用DES的加密方式,对明文进行3次加密，以提高加密强（7）位。
A:共享密钥B:公开密钥C:报文摘要D:访问控制●第7题：A: 56B:112C: 128D: 168●第8题：下列算法中，用于数字签名中摘要的是()。
A: RSAB: IDEAC: RC4D: MD5●第9题：以下用于在网络应用层和传输层之间提供加密方案的协议是()。
A: PGPB:SSLC: IPSecD: DES●第10颗.孙某在书店租到-张带有注册商标的应用软件光盘，擅自复制后在网络进行传播，其行为是侵犯()行为A:商标权B:软件著作权C:注册商标专用权D:署名权●第11题：在著作权法中，计算机软件著作权保护的对象是()A:计算机程序及其开发文档B:硬件设备驱动程序C:设备和操作系统软件D:源程序代码和底层环境●第12题：著作权中，（）的保护期不受限制。

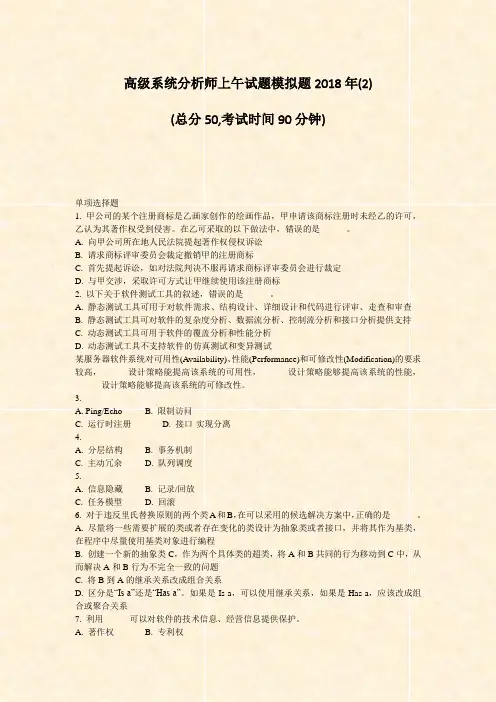

高级系统分析师上午试题模拟题2018年(2)(总分50,考试时间90分钟)单项选择题1. 甲公司的某个注册商标是乙画家创作的绘画作品，甲申请该商标注册时未经乙的许可，乙认为其著作权受到侵害。
在乙可采取的以下做法中，错误的是______。
A. 向甲公司所在地人民法院提起著作权侵权诉讼B. 请求商标评审委员会裁定撤销甲的注册商标C. 首先提起诉讼，如对法院判决不服再请求商标评审委员会进行裁定D. 与甲交涉，采取许可方式让甲继续使用该注册商标2. 以下关于软件测试工具的叙述，错误的是______。
A. 静态测试工具可用于对软件需求、结构设计、详细设计和代码进行评审、走查和审查B. 静态测试工具可对软件的复杂度分析、数据流分析、控制流分析和接口分析提供支持C. 动态测试工具可用于软件的覆盖分析和性能分析D. 动态测试工具不支持软件的仿真测试和变异测试某服务器软件系统对可用性(Availability)、性能(Performance)和可修改性(Modification)的要求较高，______设计策略能提高该系统的可用性，______设计策略能够提高该系统的性能，______设计策略能够提高该系统的可修改性。
3.A. Ping/EchoB. 限制访问C. 运行时注册D. 接口-实现分离4.A. 分层结构B. 事务机制C. 主动冗余D. 队列调度5.A. 信息隐藏B. 记录/回放C. 任务模型D. 回滚6. 对于违反里氏替换原则的两个类A和B，在可以采用的候选解决方案中，正确的是______。
A. 尽量将一些需要扩展的类或者存在变化的类设计为抽象类或者接口，并将其作为基类，在程序中尽量使用基类对象进行编程B. 创建一个新的抽象类C，作为两个具体类的超类，将A和B共同的行为移动到C中，从而解决A和B行为不完全一致的问题C. 将B到A的继承关系改成组合关系D. 区分是“Is-a”还是“Has-a”。
如果是Is-a，可以使用继承关系，如果是Has-a，应该改成组合或聚合关系7. 利用______可以对软件的技术信息、经营信息提供保护。
2018年下半年下午试题-系统分析师（考试真题及答案）【试题一】阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。
[说明]6)系统应具备一定的扩容能力，以满足未来市场规模扩张的需要。
项目组李工认为该系统功能相对独立，系统可分解为不同的独立功能模块，适合采用结构化分析与设计方法对系统进行分析与设计。
但王工认为，系统可管理的对象明确，而且项目团队具有较强的面向对象系统开发经验，建议采用面向对象分析与设计方法。
经项目组讨论，决定采用王工的建议，采用面向对象分析与设计方法开发系统。
问题2.1 (7分)在系统分析阶段，结构化分析和面向对象分析方法主要分析过程和分析模型均有所区别，请将(a) ~ (g)各项内容填入表2-1 (1) ~ (4)处对应位置。
表2-1系统分析方法比较(a)确定目标系统概念类;(b) 实体关系图(ERD) ;(c)用例图;(d)通过功能分解方式把系统功能分解到各个模块中;(e) 交互图;(f) 数据流图(DFD) ;(g) 建立类间交互关系。
问题2.2 [问题21 (12分)请分析下面A~Q所列出的共享单车租赁服务系统中的概念类及其方法，在图2-1所示用例图(1) ~ (12) 处补充所缺失信息。
A.用户，B.共享单车，C.用户管理，D.注册，E.注销，F.用户查询,G.单车管理，H.租赁, L归还, J. 单车查询K.费用管理，L.保证金管理，M.租赁费管理，N.数据存储管理，O.用户数据存储管理，P.单车数据存储管理，Q.费用结算，R.身份认证问题2.3 (6分)随着共享单车投放量以及用户量的增加会存在系统性能或容量下降问题，请用200字以内的文字说明，在系统设计之初，如何考虑此类问题?【试题三】阅读以下关于安全关键系统安全性设计技术的描述，回答问题1至问题3。
[说明]某公司长期从事计算机产品的研制工作，公司领导为了响应国家军民融合的发展战略，决定要积极参与我国军用设备领域的研制工作，将本公司的计算机及软件产品通过提升和改造，应用到军用装备的安全关键系统中。

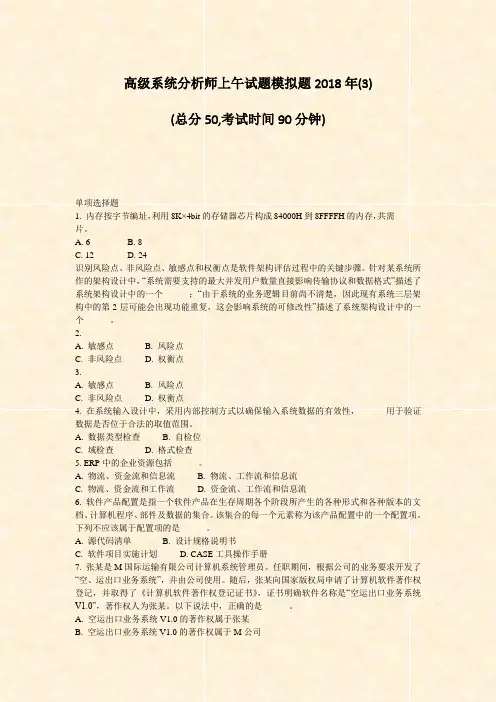

高级系统分析师上午试题模拟题2018年(3)(总分50,考试时间90分钟)单项选择题1. 内存按字节编址，利用8K×4bit的存储器芯片构成84000H到8FFFFH的内存，共需______片。
A. 6B. 8C. 12D. 24识别风险点、非风险点、敏感点和权衡点是软件架构评估过程中的关键步骤。
针对某系统所作的架构设计中，“系统需要支持的最大并发用户数量直接影响传输协议和数据格式”描述了系统架构设计中的一个______；“由于系统的业务逻辑目前尚不清楚，因此现有系统三层架构中的第2层可能会出现功能重复，这会影响系统的可修改性”描述了系统架构设计中的一个______。
2.A. 敏感点B. 风险点C. 非风险点D. 权衡点3.A. 敏感点B. 风险点C. 非风险点D. 权衡点4. 在系统输入设计中，采用内部控制方式以确保输入系统数据的有效性，______用于验证数据是否位于合法的取值范围。
A. 数据类型检查B. 自检位C. 域检查D. 格式检查5. ERP中的企业资源包括______。
A. 物流、资金流和信息流B. 物流、工作流和信息流C. 物流、资金流和工作流D. 资金流、工作流和信息流6. 软件产品配置是指一个软件产品在生存周期各个阶段所产生的各种形式和各种版本的文档、计算机程序、部件及数据的集合。
该集合的每一个元素称为该产品配置中的一个配置项。
下列不应该属于配置项的是______。
A. 源代码清单B. 设计规格说明书C. 软件项目实施计划D. CASE工具操作手册7. 张某是M国际运输有限公司计算机系统管理员。
任职期间，根据公司的业务要求开发了“空、运出口业务系统”，并由公司使用。
随后，张某向国家版权局申请了计算机软件著作权登记，并取得了《计算机软件著作权登记证书》，证书明确软件名称是“空运出口业务系统V1.0”，著作权人为张某。
以下说法中，正确的是______。
A. 空运出口业务系统V1.0的著作权属于张某B. 空运出口业务系统V1.0的著作权属于M公司C. 空运出口业务系统V1.0的著作权属于张某和M公司D. 张某获取的软件著作权登记证是不可以撤销的基于软件架构的设计(Architecture Based Software Development，ABSD)强调由商业、质量和功能需求的组合驱动软件架构设计。
2018年上半年系统分析师真题+答案解析上午选择1、面向对象分析中，对象是类的实例。
对象的构成成分包含了（）、属性和方法（或操作）。
A.标识B.消息C.规则D.结构答案：A本题考查的是面向对象的基本概念：对象的三要素为：属性（数据）、方法（操作）、对象ID（标识）。
2、UML2.0所包含的图中，（）描述由模型本身分解而成的组织单元，以及他们之间的依赖关系。
A.组合结构图、B.包图C.部署图D.构件图答案：B本题考查的是UML图的相关知识：UML2.0包括14种图，分别列举如下：（1）类图（classdiagram）。
类图描述一组类、接口、协作和它们之间的关系。
在OO系统的建模中，最常见的图就是类图。
类图给出了系统的静态设计视图，活动类的类图给出了系统的静态进程视图。
（2）对象图（object diagram）。
对象图描述一组对象及它们之间的关系。
对象图描述了在类图中所建立的事物实例的静态快照。
和类图一样，这些图给出系统的静态设计视图或静态进程视图，但它们是从真实案例或原型案例的角度建立的。
（3）构件图（component diagram）。
构件图描述一个封装的类和它的接口、端口，以及由内嵌的构件和连接件构成的内部结构。
构件图用于表示系统的静态设计实现视图。
对于由小的部件构建大的系统来说，构件图是很重要的。
构件图是类图的变体。
（4）组合结构图（composite structure diagram）。
组合结构图描述结构化类（例如，构件或类）的内部结构，包括结构化类与系统其余部分的交互点。
组合结构图用于画出结构化类的内部内容。
（5）用例图（use casediagram）。
用例图描述一组用例、参与者及它们之间的关系。
用例图给出系统的静态用例视图。
这些图在对系统的行为进行组织和建模时是非常重要的。
（6）顺序图（sequencediagram，序列图）。
顺序图是一种交互图（interaction diagram），交互图展现了一种交互，它由一组对象或参与者以及它们之间可能发送的消息构成。
2018年下半年信息系统项目管理师考试案例分析真题(总分：75.00，做题时间：150分钟)一、案例分析题(总题数：3，分数：75.00)阅读下列说明，回答下列问题，将解答填入答题纸的对应栏内。
【说明】2018年1月，信管网系统集成公司中标本市某地铁线路的列车乘客信息系统项目，内容包括地铁公司运营中心节目播放控制软件、地铁列车节目接收软件以及服务器、播放终端等硬件设施的搭建工作。
公司任命小陈为项目经理，并从各部门抽调了经验丰富的工程师组成了项目团队。
小陈依据过去多年从事会议场所多媒体播控系统的经验，自己编写了项目范围说明书，并依此创建了WBS和WBS词典，形成项目范围基准。
在项目实施过程中，由于与供应解码设备的厂商发生合同纠纷，项目组不得不重新寻找新的合作厂商，并针对新的解码设备，重新开发接口软件，致使项目工期拖延。
客户针对播放控制软件，要求增加断点续传的功能，开发人员认为工作量不大就自行增加了该功能。
项目测试时，小陈发现与之前做的项目不同，地铁运行时数据是通过车地无线网络传输，带宽有限，网络丢包现象严重，导致视频节目播放时，经常卡顿，马赛克现象严重，究其原因发现是WBS中解决该问题的软件模块没有开发。
验收时，客户对项目执行情况很不满意，小陈觉得客户吹毛求疵与客户发生了争执，导致客户向公司高层投诉。
（分数：25）(1).结合案例，请分析该项目在范围管理方面存在哪些问题？（分数：10）__________________________________________________________________________________________ 正确答案：(1、没有制定项目范围管理计划。
2、需求收集做得不够详细。
3、范围定义存在问题，小陈只自己一个人编写了范围说明书。
4、创建WBS存在问题，WBS没有经过相关干系人的确认。
5、范围确认存在问题，导致WBS中定义的功能没有开发。
6、范围控制存在问题，没有走范围变更控制流程。

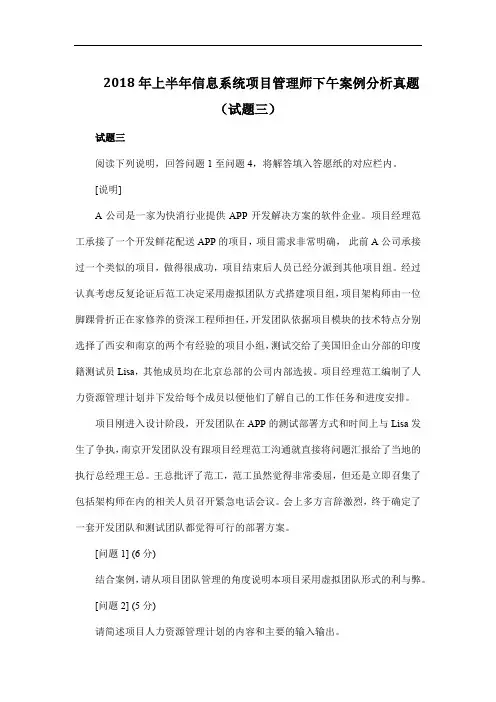

2018年上半年信息系统项目管理师下午案例分析真题（试题三）试题三阅读下列说明，回答问题1至问题4，将解答填入答愿纸的对应栏内。
[说明]A公司是一家为快消行业提供APP开发解决方案的软件企业。
项目经理范工承接了一个开发鲜花配送APP的项目，项目需求非常明确，此前A公司承接过一个类似的项目，做得很成功，项目结束后人员已经分派到其他项目组。
经过认真考虑反复论证后范工决定采用虚拟团队方式搭建项目组，项目架构师由一位脚踝骨折正在家修养的资深工程师担任，开发团队依据项目模块的技术特点分别选择了西安和南京的两个有经验的项目小组，测试交给了美国旧企山分部的印度籍测试员Lisa，其他成员均在北京总部的公司内部选拔。
项目经理范工编制了人力资源管理计划并下发给每个成员以便他们了解自己的工作任务和进度安排。
项目刚进入设计阶段，开发团队在APP的测试部署方式和时间上与Lisa发生了争执，南京开发团队没有跟项目经理范工沟通就直接将问题汇报给了当地的执行总经理王总。
王总批评了范工，范工虽然觉得非常委屈，但还是立即召集了包括架构师在内的相关人员召开紧急电话会议。
会上多方言辞激烈，终于确定了一套开发团队和测试团队都觉得可行的部署方案。
[问题1] (6分)结合案例，请从项目团队管理的角度说明本项目采用虚拟团队形式的利与弊。
[问题2] (5分)请简述项目人力资源管理计划的内容和主要的输入输出。
[问题3] (2分)请将下面(1)~(2)处的答案填写在答题纸的对应栏内。
结合案例，A公司范工带领的项目团队已经度过了项目团队建设的(1)阶段，正在经历震荡阶段的考验，即将步入(2)阶段。
[问题4] (8分)请简述项目冲突的特点和解决的方法。
结合案例，你认为项目经理范工采用了哪种方法?。
1阅读以下关于系统分析任务的叙述，在答题纸上回答问题1至问题3. [说明]某公司是一家以运动健身器材销售为主营业务的企业，为了扩展销售渠道，解决原销售系统存在的许多问题，公司委托某软件企业开发一套运动健身器材在线销售系统。
目前，新系统开发处于问题分析阶段，所分析各项内容如下所述:(a)用户需要用键盘输入复杂且存在重复的商品信息;(b)订单信息页面自动获取商品信息并填充;(c)商品订单需要远程访问库存数据并打印提货单;(d)自动生成电子提货单并发送给仓库系统;(e)商品编码应与原系统商品编码保持一致;(f)商品订单处理速度太慢;(g)订单处理的平均时间减少30%;(h)数据编辑服务器CPU性能较低;(i)系统运维人员数量不能增加。
[问题1](8分)问题分析阶段主要完成对项目开发的问题、机会和或指示的更全面的理解。
请说明系统分析师在问题分析阶段通常需要完成哪四项主要任务。
[问题2](9分)因果分析是问题分析阶段一项重要技术，可以得出对系统问题的真正理解，并且有助于得到更具有创造性和价值的方案。
请将题目中所列(a)~(i)各项内容填入表中(1)~(4)对应位置。
表1-1问题、机会、目标和约束条件[问题3](8分)系统约束条件可以分为四类，请将类别名称填入表中(1)~(4)对应的位置。
表1-2约束条件分类参考答案：问题1问题分析阶段的四项主要任务包括：1）研究问题领域2）分析问题和机会3）制定系统改进目标4）修改项目计划问题2（1）（a）（f）（2）（c）（h）（3）（b）（d）（g）（4）（e）（i）问题3（1）进度（2）成本（3）功能（4）质量试题分析：问题分析阶段的主要任务包括：1）研究问题领域利用信息系统框架来列出和定义系统领域数据–列出所有与系统当前存储的数据（在文件、数据库、表格中）有关的内容，并按照业务词汇定义每项内容。
过程–定义当前为其实现了业务响应（过程）的每个业务事件接口–定义运行当前系统的所有地点和每个地点的所有用户2）分析问题和机会3）分析业务过程（可选）4）制定系统改进目标5）修改项目计划6）阶段确认2阅读以下关于系统分析设计的叙述，在答题纸上回答问题1至问题3. [说明]某软件公司为共享单车租赁公司开发一套单车租赁服务系统，公司项目组对此待开发项目进行了分析，具体描述如下:1)用户(非注册用户)通过手机向租赁服务系统进行注册，成为可租赁共享单车的合法用户，其中包括提供身份、手机号等信息，并支付约定押金;2)将采购的共享单车注册到租赁服务系统后方可投入使用。
即将单车的标识信息(车辆编号、二维码等)录入到系统;3)用户(注册或非注册用户)通过手机查询可获得单车的地理位置信息以便就近取用;4)用户(注册用户)通过手机登录到租赁服务系统中，通过扫描二维码或输入车辆编号以进行系统确认，系统后台对指定车辆状态(可用或不可用)，以及用户资格进行确认，通过确认后对车辆下达解锁指令;5)用户在用完车辆后关闭车锁，车辆自身将闭锁状态上报到租赁服务系统中，完成车辆状态的更新和用户租赁费用结算;6)系统应具备一定的扩容能力，以满足未来市场规模扩张的需要。
项目组李工认为该系统功能相对独立，系统可分解为不同的独立功能模块，适合采用结构化分析与设计方法对系统进行分析与设计。
但王工认为，系统可管理的对象明确，而且项目团队具有较强的面向对象系统开发经验，建议采用面向对象分析与设计方法。
经项目组讨论，决定采用王工的建议，采用面向对象分析与设计方法开发系统。
[问题1]?(7分)在系统分析阶段，结构化分析和面向对象分析方法主要分析过程和分析模型均有所区别，请将(a)~(g)各项内容填入表2-1(1)~(4)处对应位置。
表2-1系统分析方法比较(a)确定目标系统概念类;(b)实体关系图(ERD);(c)用例图;(d)通过功能分解方式把系统功能分解到各个模块中;(e)交互图;(f)数据流图(DFD);(g)建立类间交互关系。
[问题2](12分)请分析下面A~Q所列出的共享单车租赁服务系统中的概念类及其方法，在图2-1所示用例图(1)~(12)处补充所缺失信息。
A.用户，B.共享单车，C.用户管理，D.注册，E.注销，F.用户查询，G 单车管理，H.租赁，L归还，J.单车查询，K.费用管理，L.保证金管理，M.租赁费管理，N.数据存储管理，O.用户数据存储管理，P.单车数据存储管理，Q.费用结算，R.身份认证图2-1单车租赁服务系统用例图[问题3](6分)随着共享单车投放量以及用户量的增加会存在系统性能或容量下降问题，请用200字以内的文字说明，在系统设计之初，如何考虑此类问题?参考答案：问题1（1）（d）（2）（b）（f）（3）（a）（g）（4）（c）（e）（1）D：注册（2）F：用户查询（3）C：用户管理（4）R：身份认证（5）A：用户（6）N：数据存储管理（7）P：单车数据存储管理（8）I：归还（9）B：共享单车（10）K：费用管理（11）L：保证金管理（12）Q：费用结算问题31、考虑可扩展性问题，利用集群，扩展时采用水平扩展方式。
2、利用分布式存储方式，将各个城市的数据分散存储，减少压力，提升处理性能。
3、利用负载均衡技术，解决高并发问题。
试题分析：3阅读以下关于安全关键系统安全性设计技术的描述，回答问题1至问题3.某公司长期从事计算机产品的研制工作，公司领导为了响应国家军民融合的发展战略，决定要积极参与我国军用设备领域的研制工作，将本公司的计算机及软件产品通过提升和改造，应用到军用装备的安全关键系统中。
公司为了承担军用产品的研发任务，公司领导将论证工作交给王工负责。
王工经调研分析，提交了一份完整论证报告。
[问题1] (12分)论证报告指出:我们公司长期从事民用市场的计算机研制工作，在研制流程、管理方法以及环境试验等方面都不能达到军用设备相关技术要求。
要承担武器装备生产研制工作，就必须建立公司的武器装备生产研制质量体系，需要拿到军方或政府部门颁发的资格认证。
从技术上讲，军用设备产品大部分都属于安全关键系统，其计算机及软件的缺陷会导致武器装备失效，因此，公司技术人员应及早掌握相关安全性基本概念和相关设计知识。
1)企业要承担武器装备产品生产任务，需获得一些资格认证，请列举两种资格认证名称。
2)请说明安全关键系统的定义，并列举出两个安全关键系统的实例设备。
3)请简要说明安全性(safety)的具体含义，并给出产品设计时，安全性分析通常采用哪两种方法?[问题2](6分)IEC 61508 (《电气/电子/可编程电子安全系统的功能要求》是国际上对安全关键系统规定的一种较完整的安全性等级划分标准，本标准是由国际电工委员会(International Electronic Commission)正式发布的电气和电子部件行业标准(GB/T 20438等同于此标准)。
本标准对设备或系统的安全完整性等级(SIL)划分为4个等级(SIL1、SIL2、SIL3、SIL4)，SIL4是最高要求。
表3-1给出了本标准对安全功能等级和失效容忍概率的对应关系。
请根据自己所掌握的安全功能等级相关知识，补充完善表3-1给出的(1)~(6)空格，并将答案写在答题纸上。
表3-1安全功能等级(SIL)和失效容忍惯率对照表[问题3](7分)实时调度是安全关键系统的关键技术。
实时调度一般分为动态和静态两种。
其中，静态调度是指在离线情况下计算出的任务的可调度性，静态调度必须保证所有任务的时限、资源、优先级和同步的需求。
图3-1给出了一组分布式任务执行的优先级关系，请根据图3-1给出任务间的优先级关系实例，按静态调度算法的基本原理，补充完善图3-2给出的任务静态调度搜索树的(1) ~ (10)空白，并给出最佳调度路径。
图3-1分布式任务的优先权关系图图3-2静态调度搜索树图参考答案：问题11）从事军工科研生产需先取得“军工四证”。
企事业单位参与军品研制生产,首先需要拿到军方、政府部门颁发的资格认证 ,我们称其为“军工四证”。
军工四证包括：1、武器装备科研生产单位保密资质认证；2、武器装备科研生产许可证认证；3、装备承制单位资格审查（装备承制单位资格名录认证和武器装备质量管理体系认证）；2）安全关键系统是指系统功能一旦失效将引起生命、财产等重大损失以及环境可能遭到严重破坏的系统。
如战斗机的航空电子系统，火控雷达系统等。
3）问题2（1）≧10-5to < 10-4 （2）≧10-9to < 10-8（3）≧10-4to < 10-3 （4）≧10-3to < 10-2（5）≧10-7to < 10-6 （6）≧10-6to < 10-5问题3（1）T6 （2）T5 （3）T7（4）M1 （5）T1 （6）T3（7）T4 （8）M2 （9）T6（10）T5最佳调度路径：T0，T2，（M1，T1），（T3，T4），（M2，T6），T5，T7试题分析：安全性分析是一种在军用系统研制的初期开始进行的系统性的检查、研究和分析方法，它用于检查军用系统或设备在每种使用模式中的工作状态，确定潜在的危险，预计这些危险对人员伤害或对设备损坏的严重性和可能性，并确定消除或减少危险的方法，以便能够在事故发生之前消除或尽量减少事故发生的可能性或降低事故有害影响的程度。
安全性分析主要用于识别危险，以便在寿命周期的所有阶段中能够消除或控制这些危险。
安全性分析通过实施各种危险分析达到下述目的。
(1)确定军用系统存在的危险，并消除这些危险或降低其风险。
(2)确定现有危险的原因、影响及各种危险的相互关系。
(3)确定军用系统设计中需要采取预防措施或修复措施的部分。
(4)确定军用系统应进行哪些专门的试验以验证其安全性以及确定可能导致事故发生的任何军用系统缺陷。
危险分析方法则包括危险分析类型(工作项目)和分析技术两个方面，分析类型将涉及到在何时、何地及对伺种对象进行危险分析，分析技术是指用来支持危险分析的手段和方法。
在GJB 900-90中，常用的分析类型包括初步危险分析(PHA)、分系统危险分析(SSHA)、系统危险分析(SHA)等危险分析技术很多种，最经常使用的有故障模式影响及危害性分析(FMECA)、故障树分析(FTA)、事件树分析(ETA)、故障危险分析(FHA)、潜通电路分析(SCA)等。
故障树分析（FTA）：一个可能的事故开始，自上而下、一层层的寻找顶事件的直接原因和间接原因事件，直到基本原因事件失效模式与影响分析（FMEA）：FMEA是在产品设计阶段和过程设计阶段，对构成产品的子系统、零件，对构成过程的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采取必要的措施，以提高产品的质量和可靠性的一种系统化的活动。
