UL 1441耐撕裂硅橡胶玻纤套管

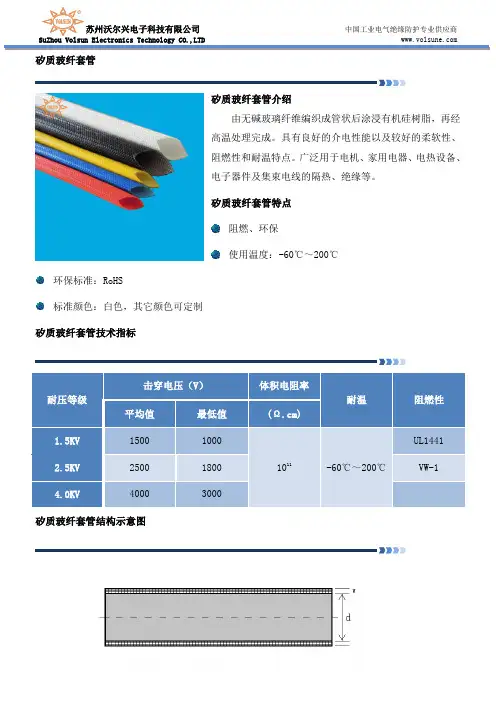

矽质玻纤套管
矽质玻纤套管介绍
由无碱玻璃纤维编织成管状后涂浸有机硅树脂，再经高温处理完成。

具有良好的介电性能以及较好的柔软性、阻燃性和耐温特点。

广泛用于电机、家用电器、电热设备、电子器件及集束电线的隔热、绝缘等。

矽质玻纤套管特点 阻燃、环保
使用温度：-60℃～200℃
环保标准：RoHS
标准颜色：白色，其它颜色可定制 矽质玻纤套管技术指标
矽质玻纤套管结构示意图
耐压等级
击穿电压（V ）
体积电阻率
耐温
阻燃性
平均值
最低值 (Ω.cm)
1.5KV 1500 1000 1011
-60℃～200℃
UL1441 2.5KV 2500 1800 VW-1 4.0KV
4000
3000
规格表
内径d(mm) 壁厚w(mm)
规格公差 1.5KV 2.5KV 4.0KV
0.5～2.5 +0.20 0.18±0.10 0.20±0.10 0.35±0.10
3.0～
4.5 +0.30 0.24±0.10 0.26±0.10 0.40±0.10
5.0～
6.0 +0.40 0.28±0.10 0.30±0.10 0.45±0.10
7.0～8.0 +0.50 0.40±0.10 0.42±0.10 0.55±0.10
9.0以上+0.50以上0.43±0.10 0.45±0.10 0.60±0.10
注：可按要求订制特殊矽质玻纤套管尺寸及包装。

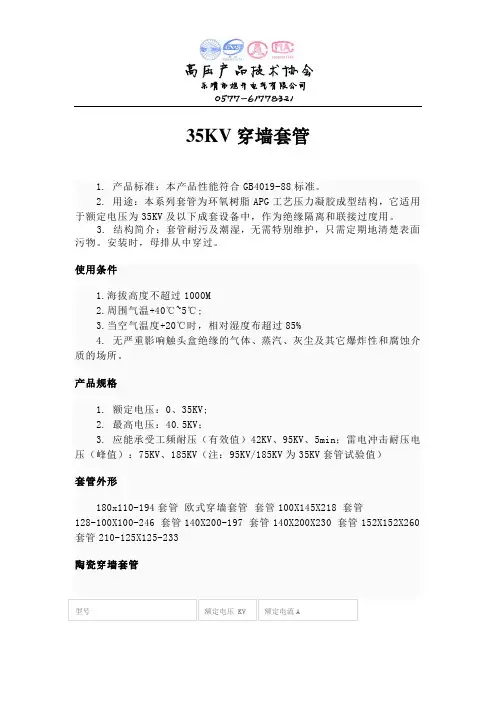

35KV穿墙套管1. 产品标准：本产品性能符合GB4019-88标准。

2. 用途：本系列套管为环氧树脂APG工艺压力凝胶成型结构，它适用于额定电压为35KV及以下成套设备中，作为绝缘隔离和联接过度用。

3. 结构简介：套管耐污及潮湿，无需特别维护，只需定期地清楚表面污物。

安装时，母排从中穿过。

使用条件1.海拔高度不超过1000M2.周围气温+40℃~5℃;3.当空气温度+20℃时，相对湿度布超过85%4. 无严重影响触头盒绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。

产品规格1. 额定电压：0、35KV;2. 最高电压：40.5KV；3. 应能承受工频耐压（有效值）42KV、95KV、5min；雷电冲击耐压电压（峰值）：75KV、185KV（注：95KV/185KV为35KV套管试验值）套管外形180x110-194套管欧式穿墙套管套管100X145X218 套管128-100X100-246 套管140X200-197 套管140X200X230 套管152X152X260 套管210-125X125-233陶瓷穿墙套管型号额定电压 KV 额定电流ACB、CLB户内铜、铝排穿墙套管35 200、400、600、1000CWB、CWLB户外铜、铝排穿墙套管35 1500、2000、3000、3150产品性能1.瓷瓶：采用世界知名号称陶瓷之都“景德镇”所烧出的陶瓷。

2.穿墙套管又叫做穿墙管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套管。

两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

3.柔性穿墙防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

柔性穿墙防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性穿墙防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

绝缘套管及部分绝缘材料玻璃纤维绝缘套管是以无碱玻璃纤维编织成的套管，经树脂浸渍或涂覆工艺处理后，通过加热烘干或塑化而成的柔软的绝缘套管。

它具有一定的介电性能、柔软性与弹性。

主要适用于电机、电气、仪表、无线电器等装置的出线端或内部导线与外接导线连接时的绝缘保护套。

我司套管用途：船用玻璃纤维套管，汽车发电机用玻璃纤维套管，防焊接火花用玻璃纤维套管，发电机用玻璃纤维套管，及其他机械电缆电线保护套管。

以及家用电器内部绝缘用玻璃纤维套管，应用于台灯，电饭锅，电磁炉，洗衣机，电视机，微波炉，烤箱，冰箱等等。

套管的应用场合非常广泛，它属于绝缘材料的一种，产品成本相对于整个机器设备很渺小，但因关乎整个设备的安全性，它又是起着非常重要的角色。

在选用套管的时候，首先要考虑耐击穿电压，长期耐热温度，再来考虑其他特性，如耐低温性，耐化学性，弹性，燃烧性等。

产品：硅橡胶玻璃纤维套管：玻纤编织成管，外涂覆硅橡胶，击穿电压可达到4-10kv,耐低温，耐高温200度。

玻璃纤维硅橡胶套管：玻纤编织成管，内部为挤出硅橡胶套管。

耐磨性强，耐热200度，硅树脂玻璃纤维自熄套管：玻纤编织成管，外涂覆硅树脂，自熄性，离开火焰后10秒内熄灭。

耐温180度。

聚酯丝腊套管：由聚酯丝编织成管，耐温155度。

聚胺酯玻璃纤维套管：由玻纤编织成管，外涂覆聚氨酯，表面光洁，弹性优异。

耐温155度，耐电压4kv.丙烯酸酯玻璃纤维套管:玻纤编织成管，外涂覆丙烯酸树脂，耐温155度，耐电压4，7kv.聚氯乙烯玻璃纤维套管:玻纤编织成管，外涂覆聚氯乙烯树脂，耐温130度，玻璃丝纤维定纹套管:玻纤编织成管，耐温450度绝缘漆管有良好耐热性、柔软性和弹性，以及耐苯耐油特性。

尺寸:0.5~30mm ,取得SGS认证复合欧盟环保认证,常规产品现货供应。

EM6 聚酯薄膜是双向拉伸的薄膜，乳白色，适于电机和发电机槽绝缘，相间绝缘。

有较高的稳定性。

硬度高，适于自动成型和自动插槽。

丙烯酸酯玻璃纤维套管KL-2740Polyurethanes fiberglass sleeving丙烯酸酯玻璃纤维软管是由无碱玻璃纤维编织成坯管，再涂以丙烯酸酯乳胶经加热烘干而成的B 级绝缘软管。

具有可靠的耐热性，良好的电性能，较好的的柔软性和弹性，以及耐苯、耐油等特性，适用于电机、电器、仪器、仪表、无线电、电视机及空调、风扇、洗衣机等家用电器的布线绝缘和机械保护。

外观：表面光洁，端部整齐。

耐油：软管在105±2℃的变压器油中浸24小时，漆膜不应与玻璃丝管脱开或产生开裂，允许漆管颜色变深。

耐苯:漆管在常温甲苯液体中浸4小时，漆膜不发粘贴或脱落。

Acrylic glass fiber hose is woven E-glass fiber blank tube, coated with acrylic latex is made by heating and drying of the Class B insulation hose. Reliable heat resistance, good electrical properties, good softness and flexibility, and resistance to benzene, oil and other properties, for electrical, electronics, instruments, meters, radio, TV and air-conditioning, fans, washing machines, etc. appliance wiring insulation and mechanical protection. Appearance: smooth surface, the ends neatly. Oil: hose at 105 ± 2 ℃ transformer oil immersed for 24 hours, the film should not be torn off or cracking glass tube, allowing the paint tube darker.Resistance to benzene: toluene liquid paint tube immersed at room temperature 4 hours, the聚氨酯玻璃纤维套管KL-2741Polyurethanes fiberglass sleeving聚氨酯玻璃纤维软管系采用无碱玻璃纤维编织成管，并涂以改性聚氨酯树脂经加热烘干而成的F级绝缘漆管。

变压器通用标准1.目的描述检验过程对变压器工艺、尺寸、性能、外观的管控,分别以图片、文字讲述质量接受标准，促使不断提升变压器质量,确保符合品胜产品使用需求。

2. 检验定义本标准分别列出了变压器检验的目标、可接受、缺陷、必须项的条件。

2。

1目标一种理想状态，而非总能达到，使用后并非必要的要点。

2.2可接受变压器不必完美，其使用后保持完整性能。

2。

3 缺陷缺陷是指使用后不能满足完整性能的条件,并且在使用情况下不足以确保外形、装配。

2.4 必须项表示强制性的要求。

3.检验条件目视；40瓦双日光灯；裸眼或矫正视力1.0以上；产品距日光灯80-90CM；人眼距产品25-35CM；检验时3—5S。

4。

检验工具剪钳、数显卡尺。

5.检验设备数字电桥3250、3250自动分析仪、高压测试仪CH332、无铅锡炉。

6.产品形状强制性：（1）立式:PIN朝下两磁芯平放；图6。

1（2）卧式：PIN朝下两磁芯竖放；图6.2图6。

1 图6。

27。

原材料7。

1 线架强制性：（1）阻然，符合UL 94V—0；（2）材质：电木型号T375J或PM—9820；（3）外观,线架无毛边，披锋、PIN松动、氧化、是否多少PIN、变形、破损、脚位是否正确等；（4）耐电压:3750V/1mA/3S对骨架的壁厚,插针处及骨架之间高压OK;（5）耐焊性:420℃±5℃的锡炉中,3-5秒OK；（6）尺寸：符合承认规格范围；7.2漆包线直焊性，焊锡前无需先脱漆膜。

耐拉伸、耐弯折。

强制性：（1）外观：无破皮氧化、打结，漆包层均匀。

线轴标示、颜色、材质等级须及实物相符；（2）针孔：2UEW漆包线，长6米针孔8个以下；（3）耐电压：OK；（4）直焊性:440℃±20℃的锡炉内焊锡3—4S OK;（5）导体电阻：长1米符合漆包线导体电阻表规格；（6）线径:符合尺寸规格；量测时最少取三个点量测；7.3 三层绝缘线强制性:保留供货方检验报告；7.10 油墨强制性:保留供货方检验报告；8.绕线前准备强制性：（1）插入绕线夹具后线架无松动；（2）绕线铜线支架走线良好，以铜线漆包不破损为其准；（3）绕组顺序依承认书规格作业不得更改，否则导致变压器输出电压不符、EMI不良、漏电感不良、或安规不良;9.绕线方向、起绕点（绕组起线挂PIN脚起始绕线圈数的0。

常用电气材料介绍一、高压系统：（一）高压开关柜：常用的型号GG-1A （F ）、JYN 、HXGN 、XGN 、KYN1 分类代号 K —铠装式 J---间隔式 X---箱式2 形式特征 G —固定式 Y —移动式3 安装场所 N —户内 W —室外4 设计序号 由1-3位数字组成5 额定电压 单位KV 后面括号内说明主开关类型Z-真空断路器 F-负荷开关6 主回路方案编号7 断路器操作机构 D —电磁式 T —弹簧式8 环境代号 TH —是热带 TA —干热带 G —高海拔 Q —全工况（二）变压器 （1） 干式变压器 （2） 油浸式变压器（3） 符号说明： SCB10-1600/10,0.4/0.23, DYN11S 是代表三相；C代表环氧树脂浇注绝缘；B 配电变压器；10 设计序号1600/10 是容量1600KVA,高压侧电压10KV ；0.4/0.23 低压侧额定线电压、额定相电压；Dyn11 接线方式表示的是一次侧三相三角形接线，低压侧星形接线，低压侧线电压为11点，即：低压侧线电压超前高压侧线电压30度二、低压开关柜：常用的型号GGD、 GCK、GCS、MNS、MCS1—分类代号 P----开启式低压开关柜 G—封闭式低压开关柜；2—形式特征 G—固定式 C—抽出式 H—固定和抽出混合安装3—用途代号 L或D—动力用 K—控制用4—设计序号5—主电路方案编号6—辅助电路方案编号MNS是采用ABB系列注册商标之一，是ABB专用低压抽屉式开关柜MCS 是智能型低压开关柜1．电容补偿柜：以补偿容量Kvar来确认大小2．非标动力箱（1）落地式常用XL-21（2）壁挂式（明装、暗装）常用XL-063．照明配电箱1结构特征代号 P----开启式 G—封闭柜式；X—封闭箱式 BX—防爆箱式2形式特征 G—固定式 C—抽出式 Z—组合式3用途代号 L或D—动力用 K—控制用 M---照明4设计序号5安装方式暗装用R\明装不标注6设计序号7输出回路数8主开关代号PZ-30系列（室内）（1）明装型（2）暗装型PZ(R)-30XM-02系列（户外）（1）明装型（2）暗装型XM(R)-02防爆型BXM(D)52系列回路数一般为2的倍数和54．插座箱：普通型、防水、防尘型、防爆型型号含义KYN28A-12中置式开关柜KYN1-12装移开关柜XGN15-12交流环网开关柜GCS-低压抽出式开关柜GCK GCL-低压抽出式开关柜MNSG-低压抽出式开关柜GGD-低压固定式开关柜YB-系列预装式变电站XL21-动力配电箱PZ30-照明配电箱三、母线1.按结构分，母线型号及意义QLFM型全连式离相封闭母线FQFM型分段全连式离相封闭母线GXFM型共箱母线GGFM型共箱隔相母线CCX6密集绝缘插接式母线槽CCX-6-2000-A-3000-5GFM-高压共箱封闭母线槽CFW-高强封闭母线槽CCX-密集型封闭母线槽KFM-空气式母线槽LMC-铝壳母线槽NHMC-耐火型母线槽ZMC-照明母线槽2. 母线槽按材质分：铜母线、铝母线、铜铝复合型，按回路：3线制、4线制、5线3.附件：始端箱、连接器、连接器壳、膨胀节、弯头、分支接头、终端盖、固定卡子、插接箱4.安装订货要求:(1)插接口位置选择：上插、左插、右插，双侧插，（2）插接口数量要求：每1米或是3米一个，根据实际需要；（3）由于母线无法现场制作，对于弯头、变径、分支接头等必须由母线厂家在现场实际测量尺寸后定制，通常母线厂家会根据施工图和现场测量数据提供母线连接图，会给每一趟的每一节进行编号，安装时可根据编号顺序进行；四、桥架、线槽XQJ---形式---类别---规格XQJ ----汇线桥架系列 (BHQ—玻璃钢桥架系列)形式-----T梯级式、P盘式、C槽式、ZH组合式类别----类别种类（用阿拉伯数字加英文字母表示）规格---规格或是规格序号（用阿拉伯数字表示）宽*高*重大跨距XQJ—DJ--T—01A—300*1001.按规格分为：梯式（焊接成型）、盘式（一次冲压成型或是焊接成型）、槽式（一次冲压成型）；2.按材质分：钢制、铝合金、不锈钢、复合材料（环氧树脂、玻璃钢、PVC）3.按结构分：普通型、加强型、大跨距（通常是加强型）、带分隔板（动力/控制）4.按表面处理：热镀锌、喷塑、防火5.按用途：6.长度：通常为2、4、6米/节，可根据实际要求定制7.附件：成品支架（根据安装位置的不同分为很多构配件），盖板、盖板锁扣、弯头（水平、垂直上弯、垂直下弯、左上、左下弯通、右上、右下弯头），三通、四通（等径、变径、水平、垂直），连接片、专用连接螺栓、调高片、调宽片、端盖、跨接铜辫子等8.订货时可要求供货商提供产品样本，根据产品样本内的规格型号选择进行订货9.钢制梯式和盘式的钢板厚度要求桥架宽度=b 钢板最小厚度要求B 100 1100 B 150 1.2150 B 400 1.5400 B 800 2800 B 2.510.镀锌层厚度：桥架构件不小于65μm; 螺栓及杆件不小于54μm11.镀锌层附着力测试：划线、划格、镀锌层不剥离、不凸起12.外观检查：表面光滑均匀、致密、不起皮、花斑、局部未镀、划痕等缺陷五、电缆（一）电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

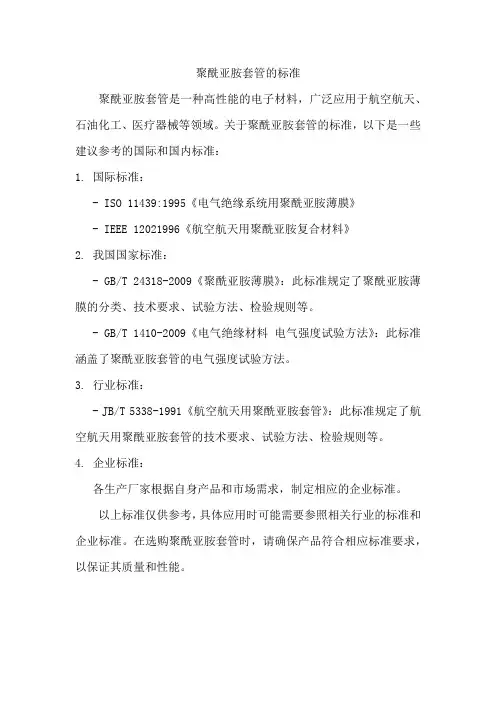

聚酰亚胺套管的标准
