锻件焊缝超声波探伤报告

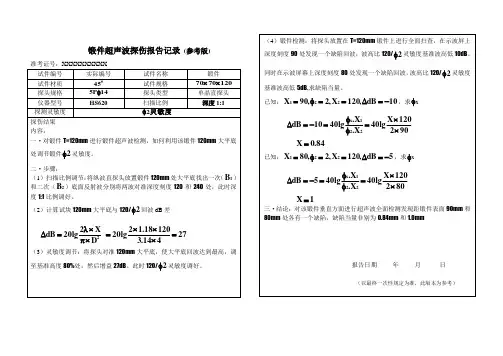

锻件超声波探伤报告记录 (参考版)准考证号：XXXXXXXXXX 试件编号 实际编号试件名称 锻件试件材质 #45试件规格 1207070⨯⨯探头规格 14P 5φ探头类型 单晶直探头 仪器型号 HS620扫描比例深度1:1探测灵敏度灵敏度2φ探伤结果 内容：一·对锻件T=120mm 进行锻件超声波检测，如何利用该锻件120mm 大平底处调节锻件2φ灵敏度。

二·步骤：（1）扫描比例调节：将纵波直探头放置锻件120mm 处大平底找出一次（1B ）和二次（2B ）底面反射波分别将两波对准深度刻度120和240处，此时深度1:1比例调好。

（2）计算试块120mm 大平底与120/2φ回波dB 差27414.312018.12lg 20D X 2lg20dB 2=⨯⨯⨯=⨯π⨯λ=∆ （3）灵敏度调节：将探头对准120mm 大平底，使大平底回波达到最高，调至基准高度80%处，然后增益27dB 。

此时120/2φ灵敏度调好。

（4）锻件检测：将探头放置在T=120mm 锻件上进行全面扫查，在示波屏上深度刻度90处发现一个缺陷回波，波高比120/2φ灵敏度基准波高低10dB 。

同时在示波屏幕上深度刻度80处发现一个缺陷回波，波高比120/2φ灵敏度基准波高低5dB ,求缺陷当量。

已知：10dB ,120X ,2,90X 221-=∆==φ=，求X φ902120X lg40X .X .lg4010dB 221x ⨯⨯=φφ=-=∆84.0X =已知：5dB ,120X ,2,80X 221-=∆==φ=，求X φ802120X lg40X .X .lg 405dB 221x ⨯⨯=φφ=-=∆ 1X =三·结论：对该锻件垂直方面进行超声波全面检测发现距锻件表面90mm 和80mm 处各有一个缺陷，缺陷当量非别为0.84mm 和1.0mm报告日期 年 月 日（以最终一次性规定为准，此版本为参考）。

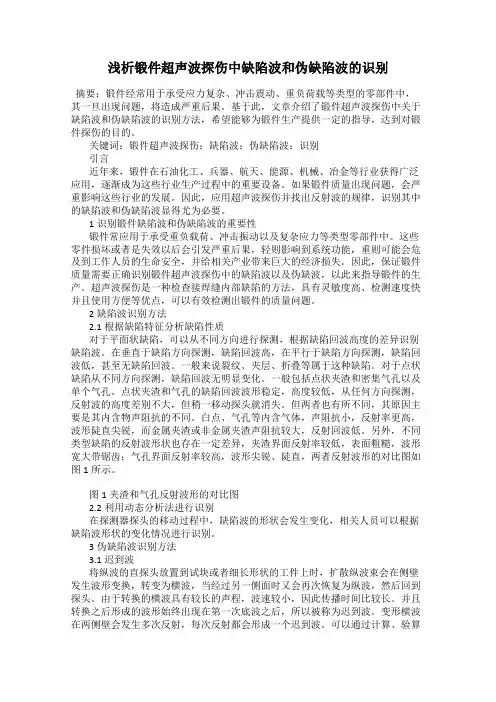

浅析锻件超声波探伤中缺陷波和伪缺陷波的识别摘要：锻件经常用于承受应力复杂、冲击震动、重负荷载等类型的零部件中，其一旦出现问题，将造成严重后果。

基于此，文章介绍了锻件超声波探伤中关于缺陷波和伪缺陷波的识别方法，希望能够为锻件生产提供一定的指导，达到对锻件探伤的目的。

关键词：锻件超声波探伤；缺陷波；伪缺陷波；识别引言近年来，锻件在石油化工、兵器、航天、能源、机械、冶金等行业获得广泛应用，逐渐成为这些行业生产过程中的重要设备。

如果锻件质量出现问题，会严重影响这些行业的发展。

因此，应用超声波探伤并找出反射波的规律，识别其中的缺陷波和伪缺陷波显得尤为必要。

1识别锻件缺陷波和伪缺陷波的重要性锻件常应用于承受重负载荷、冲击振动以及复杂应力等类型零部件中。

这些零件损坏或者是失效以后会引发严重后果，轻则影响到系统功能，重则可能会危及到工作人员的生命安全，并给相关产业带来巨大的经济损失。

因此，保证锻件质量需要正确识别锻件超声波探伤中的缺陷波以及伪缺波，以此来指导锻件的生产。

超声波探伤是一种检查接焊缝内部缺陷的方法，具有灵敏度高、检测速度快并且使用方便等优点，可以有效检测出锻件的质量问题。

2缺陷波识别方法2.1根据缺陷特征分析缺陷性质对于平面状缺陷，可以从不同方向进行探测，根据缺陷回波高度的差异识别缺陷波。

在垂直于缺陷方向探测，缺陷回波高，在平行于缺陷方向探测，缺陷回波低，甚至无缺陷回波。

一般来说裂纹、夹层、折叠等属于这种缺陷。

对于点状缺陷从不同方向探测，缺陷回波无明显变化。

一般包括点状夹渣和密集气孔以及单个气孔。

点状夹渣和气孔的缺陷回波波形稳定，高度较低，从任何方向探测，反射波的高度差别不大，但稍一移动探头就消失。

但两者也有所不同，其原因主要是其内含物声阻抗的不同。

白点、气孔等内含气体，声阻抗小，反射率更高，波形陡直尖锐，而金属夹渣或非金属夹渣声阻抗较大，反射回波低。

另外，不同类型缺陷的反射波形状也存在一定差异，夹渣界面反射率较低，表面粗糙，波形宽大带锯齿；气孔界面反射率较高，波形尖锐、陡直，两者反射波形的对比图如图1所示。

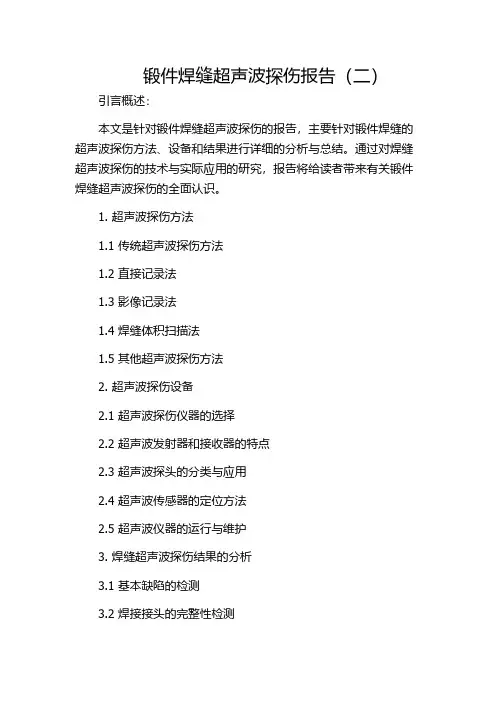

锻件焊缝超声波探伤报告（二）引言概述：本文是针对锻件焊缝超声波探伤的报告，主要针对锻件焊缝的超声波探伤方法、设备和结果进行详细的分析与总结。

通过对焊缝超声波探伤的技术与实际应用的研究，报告将给读者带来有关锻件焊缝超声波探伤的全面认识。

1. 超声波探伤方法1.1 传统超声波探伤方法1.2 直接记录法1.3 影像记录法1.4 焊缝体积扫描法1.5 其他超声波探伤方法2. 超声波探伤设备2.1 超声波探伤仪器的选择2.2 超声波发射器和接收器的特点2.3 超声波探头的分类与应用2.4 超声波传感器的定位方法2.5 超声波仪器的运行与维护3. 焊缝超声波探伤结果的分析3.1 基本缺陷的检测3.2 焊接接头的完整性检测3.3 焊缝内部结构的评估3.4 焊缝缺陷的定位与评估3.5 焊缝强度与可靠性的评定4. 焊缝超声波探伤实例分析4.1 实例一：焊缝内部结构的扫描与评估4.2 实例二：焊接接头的强度评定4.3 实例三：焊缝缺陷的定位与评估4.4 实例四：焊缝体积扫描的实际应用4.5 实例五：超声波探伤在焊缝质量控制中的作用5. 结果与讨论5.1 锻件焊缝超声波探伤的优点与局限性5.2 锻件焊缝超声波探伤技术的发展方向5.3 锻件焊缝超声波探伤在实际工程中的意义5.4 锻件焊缝超声波探伤在质量控制中的应用前景5.5 锻件焊缝超声波探伤的展望与挑战总结：通过对锻件焊缝超声波探伤的详细介绍与分析，可以得出锻件焊缝超声波探伤技术是一种有效且可靠的质量评估方法。

本报告回顾了焊缝超声波探测方法、设备和结果的关键要点，并给出了相关实例分析。

最后，对锻件焊缝超声波探伤的优点、局限性以及未来的发展方向进行了总结和展望，显示其在质量控制中的重要性和应用前景。

关于锻件超声波探伤的标准及规程1.1.1筒形锻件----轴向长度L大于其外径尺寸D的轴对称空心锻件如图1(a)所示.t为公称厚度.环形锻件----轴向长度L小于等于其外径尺寸D的轴对称空心件如图1(a)所示.t为公称厚度.饼形锻件----轴向长度L小于等于其外径D的轴对称形锻件如图1(b)所示.t为公称厚度.碗形锻件----用作容器封头,中心部份凹进去的轴对称形锻件如图1(c)所示.t为公称厚度.方形锻件----相交面互相垂直的六面体锻件如图1(d)所示.三维尺寸a、b、c中最上称厚度.底波降低量GB/BF(dB)无缺陷区的第一次底波高度(GB)和有缺陷区的第一次底波高度(BF)之比.由缺陷引起的底面反射的降低量用dB值表示.密集区缺陷当荧光屏扫描线上相当于50mm的声程范围内同时有5个或者5个以上的缺陷反射信号;或者在50mm×50mm的探测面上发现同一深度范围内有5个或5个以上的缺陷反射信号.缺陷当量直径用AVG方法求出的假定与超声波束相垂直的平底孔的直径,称为缺陷当量直径,或简称为当量直径.AVG曲线以纵座标轴表示相对的反射回波高度,以横座标轴表示声程,对不同直径且假定与超声波束相垂直的圆平面缺陷所画出的曲线图叫AVG曲线,亦称为DGS曲线.２探伤人员锻件探伤应由具有一定基础知识和锻件探伤经验,并经考核取得国家认可的资格证书者担任.３探伤器材探伤仪应采用A型脉冲反射式超声波探伤仪,其频响范围至少应在1MHz～5Mhz内. 仪器应至少在满刻度的75%范围内呈线性显示(误差在5%以内),垂直线性误差应不大于5%.仪器和探头的组合灵敏度:在达到所探工件最大程处的探伤灵敏度时,有效灵敏度余量至少为10dB.衰减器的精度和范围,仪器的水平线性、动态范围等均应队伍ZBY230-84《A型脉冲反射式超声波探伤仪通用技术条件》中的有关规定.探头探头的公称频率主要为,频率误差为±10%.主要采用晶片尺寸为Φ20mm的硬保护膜直探头.必要时也可采用2MHzs或25MHz,以及晶片尺寸不大于Φ28mm探头.探头主声束应无双峰,无偏斜.耦合剂可采用机油、甘油等透声性能好,且不损害工件的液体.４探伤时机及准备工作探伤时机探伤原则上应安排在最终热处理后,在槽、孔、台级等加工前,比较简单的几何形状下进行.热处理后锻件形状若不适于超声波探伤也可在热处理前进行.但在热处理后,仍应对锻件尽可能完全进行探伤.准备工作探伤面的光洁度不应低一地5,且表面平整均匀,并与反射面平等,圆柱形锻件其端面应与轴线相垂直,以便于轴向探伤.方形锻件的面应加工平整,相邻的端面应垂直.探伤表面应无划伤以及油垢和油潜心物等附着物.锻件的几何形状及表面检查均合格后,方可进行探伤.重要区锻件的重要区应在设计图样中或按JB 755-85《压力容器锻件技术条件》予以注明.５探伤方法锻件一般应进行纵波探伤,对简形锻件还应进行横波探伤,但扫查部位和验收标准应由供需双方商定.横波探伤横波探伤应按附录B的要求进行.纵波探伤扫查方法锻件原则上应从两相互垂直的方向进行探伤,尽可能地探测到锻件的全体积,主要探测方向如图2所示,其他形状的锻件也可参照执行.扫查范围:应对锻件整个表面进行连续全面扫查.扫查速度:探头移动速度不超过150mm/s.扫查复盖应为探头直径的15%以上.当锻件探测厚度大于400mm时,应从相对两端面探伤.探伤灵敏度的校验原则上利用大平底采用计算法确定探伤灵敏度,对由于几何形状所限,以及缺陷在近场区内的工件,可采用试块法(见附录A).用底波法校正灵敏度,校正点的位置应选以工件上无缺陷的完好区域.曲面补偿:对于探测面是曲面而又无法采用底波法的工件,应采用曲率与工件相同或相近倍)的参考试块(见附录A);或者采用小直径晶片的探头,使其近场区的长度小于等于1/4工件半径,这样可不需进行曲面补偿.探伤灵敏度不得低于Φ2mm当量直径.缺陷当量的确定采用AVG曲线及计算法确定缺陷当量.计算缺陷当量时,当材质衰减系数超过4dB/m时,应考虑修正.材质衰减系数的测定a. 应在被测工件无缺陷区域,选取三处有代表性的闰,求B1/B2的值,即第一次底波高度(B1)与第二次底波高度(B2)之比的dB差值.b. 衰减系数a(dB/m)的计算为式中 T----声程,m.AVG曲线图见附录C.灵敏度的重新校验除每次探伤前应校准灵敏度外,遇有下述情况时,必须对探伤灵敏度进行重新校准.a. 校正后的探头、耦合剂和仪器调节旋钮等发生任何改变时;b. 开路电压波动或操作者怀疑灵敏度有变动时;c. 连续工作4以上;d. 工作结束时.当增益电平降低2dB以上时,应对上一次校准以来所有检查锻件进行复探;当增益电平升高2dB以上时,应对所有的记录信号进行重新评定.６记录记录当量直径超过Φ4mm的单个缺陷的波幅的位置.密集性缺陷:记录密集性缺陷中最大当量缺陷的位置和分布.饼形锻件应记录大于等于Φ4mm当量直径的缺陷密集区.其他锻件应记录大于等于Φ3mm当密集区.缺陷密集区面积以50mm×50mm的方块作为最小量度单位,其边界可由半波高并法决定.应按表2要求记底波降低量衰减系数,若供需双方有规定时,应记录衰减系数.７等级分类单个缺陷反射的等级见表1.表1 单个缺陷反射的等级等级ⅠⅡⅢⅣⅤ缺陷当量直径≤Φ4 ＞Φ4+(＞5～8dB) Φ4+(＞8～12dB) Φ4+(＞12～16dB) ＞Φ4+16dB)底波降低量的等级见表2.表2 由缺陷引起底波防低量的等级等级ⅠⅡⅢⅣⅤ底波降低量BG/BF ≤8 ＞8～14 ＞14～20 ＞20～26 ＞26注: ①在计算缺陷引起的底面反射降低量时,应扣除4dB/m的材质衰减.②表2仅适用于声程大于一倍近场区的缺陷.密集区缺陷等级见表3.表3 密集区缺陷引起的等级等级ⅠⅡⅢⅣⅤ密集区缺陷占探伤总面积百分比H 0 ＞0～5% ＞5～10% ＞10～20% ＞20%注:表1至表3的等级应作为独立的等级分别使用.如果工件的材质衰减对探伤效果有较大的影响时,应重新进行热处理. 按、、节认定级别的缺陷,如果被探伤人员判定为危害性缺陷时,可以不受上述条文的限制.８探伤报告探伤报告不应少于以下内容.工件情况工件名称、材料牌号、编号、材质衰减、主要部位尺寸草图、探伤面的光洁度.探伤条件探伤仪型号、探头频率、晶片尺寸(k值)、探测方向、探伤灵敏度、参考反射体、耦合剂等.探伤结果8.3.1 缺陷位置、缺陷当量直径、底波降低区及缺陷分布示意图.缺陷等级及其他.探伤人员的资格证号、等级、姓名、报告签发人的资格证号、等级、姓名、日期.附录A试块要求(补充件)远场区使用,探测表面为平面时,应采用CS2型标准试块.近场区使用,探测表面为平面时,应采用CS1型标准试块.探伤面是曲面时,原则上应采用与工件具有大致相当曲率半径的对比试块,其具体形状如图A1.附录B横波探伤(补充件)横波探伤仅适用于内外径之比大于等于75%的环形和筒形锻件.探头探头公称频率主要为,也可用2MHz.探头晶片面积为140-400mm2.原则上应采用K1探头,但根据工件几何形状的不同,也可采用其他的K值探头.参考反射体为了调整探伤灵敏度,利用被探工件壁厚或长度上的加工余部份制作对比试块,在锻件的内外表面,分别沿轴向和周向加工平行的V形槽作为标准沟槽.V形槽长度为25mm,深度为锻件壁厚的1%,角度为60°.也可用其他等效的反射体(如边角反射等).探伤方法扫查方法扫查方向见图B1.探头移动速度不应超过150mm/s.扫查复盖应为探头宽度的15%以上.灵敏度检验从锻件外圆面将探头对准内圆面的标准沟槽,调整增益,使最大反射高度为满幅的80%,将该值在面板上作一点,以其为探伤灵敏度;再移动探头探外圆面的标准沟槽,并将最大反射高度亦在面板上作一点,将以上二点用直线连接并延长,使之包括全部探伤范围,绘出距离---振幅曲线.内圆面探伤时以同一顺序进行,但探头斜楔应与内圆面曲率一致.记录记录超---振幅曲线一半的缺陷反射和缺陷检出位置.附录CAVG 曲线图(参考件)AVG曲线参考图例如下:AVG曲线图必须在CS1和CS2型标准试块上测定后绘制.。

锻件超声波探伤标准锻件超声波探伤标准1.1.1筒形锻件－－－－轴向长度L大于其外径尺寸D的轴对称空心锻件如图1（a）所示.t 为公称厚度.1.1.2 环形锻件－－－－轴向长度L小于等于其外径尺寸D的轴对称空心件如图1（a）所示.t 为公称厚度.1.1.3 饼形锻件－－－－轴向长度L小于等于其外径D的轴对称形锻件如图1（b）所示.t 为公称厚度.1.1.4 碗形锻件－－－－用作容器封头,中心部份凹进去的轴对称形锻件如图1（c）所示.t为公称厚度.1.1.5 方形锻件－－－－相交面互相垂直的六面体锻件如图1（d）所示.三维尺寸a、b、c中最上称厚度.1.2 底波降低量GB/BF（dB）无缺陷区的第一次底波高度（GB）和有缺陷区的第一次底波高度（BF）之比.由缺陷引起的底面反射的降低量用dB值表示.1.3 密集区缺陷当荧光屏扫描线上相当于50mm的声程范围内同时有5个或者5个以上的缺陷反射信号;或者在50mm×50mm的探测面上发现同一深度范围内有5个或5个以上的缺陷反射信号.1.4 缺陷当量直径用A VG方法求出的假定与超声波束相垂直的平底孔的直径,称为缺陷当量直径,或简称为当量直径.1.5 A VG曲线以纵座标轴表示相对的反射回波高度,以横座标轴表示声程,对不同直径且假定与超声波束相垂直的圆平面缺陷所画出的曲线图叫AVG曲线,亦称为DGS曲线.２探伤人员锻件探伤应由具有一定基础知识和锻件探伤经验,并经考核取得国家认可的资格证书者担任. ３探伤器材3.1 探伤仪3.1.1 应采用A型脉冲反射式超声波探伤仪,其频响范围至少应在1MHz～5Mhz内.3.1.2 仪器应至少在满刻度的75%范围内呈线性显示（误差在5%以内）,垂直线性误差应不大于5%.3.1.3 仪器和探头的组合灵敏度:在达到所探工件最大程处的探伤灵敏度时,有效灵敏度余量至少为10dB.3.1.4 衰减器的精度和范围,仪器的水平线性、动态范围等均应队伍ZBY230-84《A型脉冲反射式超声波探伤仪通用技术条件》中的有关规定.3.2 探头3.2.1 探头的公称频率主要为2.5Mhz,频率误差为±10%.3.2.2 主要采用晶片尺寸为Φ20mm的硬保护膜直探头.3.2.3 必要时也可采用2MHzs或25MHz,以及晶片尺寸不大于Φ28mm探头.3.2.4 探头主声束应无双峰,无偏斜.3.3 耦合剂可采用机油、甘油等透声性能好,且不损害工件的液体.４探伤时机及准备工作4.1 探伤时机探伤原则上应安排在最终热处理后,在槽、孔、台级等加工前,比较简单的几何形状下进行.热处理后锻件形状若不适于超声波探伤也可在热处理前进行.但在热处理后,仍应对锻件尽可能完全进行探伤.4.2 准备工作4.2.1 探伤面的光洁度不应低一地5,且表面平整均匀,并与反射面平等,圆柱形锻件其端面应与轴线相垂直,以便于轴向探伤.方形锻件的面应加工平整,相邻的端面应垂直.4.2.2 探伤表面应无划伤以及油垢和油潜心物等附着物.4.2.3 锻件的几何形状及表面检查均合格后,方可进行探伤.4.3 重要区锻件的重要区应在设计图样中或按JB 755-85《压力容器锻件技术条件》予以注明.５探伤方法锻件一般应进行纵波探伤,对简形锻件还应进行横波探伤,但扫查部位和验收标准应由供需双方商定.5.1 横波探伤横波探伤应按附录B的要求进行.5.2 纵波探伤5.2.1 扫查方法5.2.1.1 锻件原则上应从两相互垂直的方向进行探伤,尽可能地探测到锻件的全体积,主要探测方向如图2所示,其他形状的锻件也可参照执行.5.2.1.2 扫查范围:应对锻件整个表面进行连续全面扫查.5.2.1.3 扫查速度:探头移动速度不超过150mm/s.5.2.1.4 扫查复盖应为探头直径的15%以上.5.2.1.5 当锻件探测厚度大于400mm时,应从相对两端面探伤.5.2.2 探伤灵敏度的校验5.2.2.1 原则上利用大平底采用计算法确定探伤灵敏度,对由于几何形状所限,以及缺陷在近场区内的工件,可采用试块法（见附录A）.5.2.2.2 用底波法校正灵敏度,校正点的位置应选以工件上无缺陷的完好区域.5.2.2.3 曲面补偿:对于探测面是曲面而又无法采用底波法的工件,应采用曲率与工件相同或相近（0.7-1.1倍）的参考试块（见附录A）;或者采用小直径晶片的探头,使其近场区的长度小于等于1/4工件半径,这样可不需进行曲面补偿.5.2.2.4 探伤灵敏度不得低于Φ2mm当量直径.5.2.3 缺陷当量的确定5.2.3.1 采用A VG曲线及计算法确定缺陷当量.5.2.3.2 计算缺陷当量时,当材质衰减系数超过4dB/m时,应考虑修正.5.2.3.3 材质衰减系数的测定a. 应在被测工件无缺陷区域,选取三处有代表性的闰,求B1/B2的值,即第一次底波高度（B1）与第二次底波高度（B2）之比的dB差值.b. 衰减系数a（dB/m）的计算为式中T－－－－声程,m.5.2.3.4 A VG曲线图见附录C.5.3 灵敏度的重新校验5.3.1 除每次探伤前应校准灵敏度外,遇有下述情况时,必须对探伤灵敏度进行重新校准.a. 校正后的探头、耦合剂和仪器调节旋钮等发生任何改变时;b. 开路电压波动或操作者怀疑灵敏度有变动时;c. 连续工作4以上;d. 工作结束时.5.3.2 当增益电平降低2dB以上时,应对上一次校准以来所有检查锻件进行复探;当增益电平升高2dB以上时,应对所有的记录信号进行重新评定.６记录6.1 记录当量直径超过Φ4mm的单个缺陷的波幅的位置.6.2 密集性缺陷:记录密集性缺陷中最大当量缺陷的位置和分布.6.2.1 饼形锻件应记录大于等于Φ4mm当量直径的缺陷密集区.6.2.2 其他锻件应记录大于等于Φ3mm当密集区.6.2.3 缺陷密集区面积以50mm×50mm的方块作为最小量度单位,其边界可由半波高并法决定.6.3 应按表2要求记底波降低量6.4 衰减系数,若供需双方有规定时,应记录衰减系数.７等级分类7.1 单个缺陷反射的等级见表1.表1 单个缺陷反射的等级等级ⅠⅡⅢⅣⅤ缺陷当量直径≤Φ4 ＞Φ4+（＞5～8dB）Φ4+（＞8～12dB）Φ4+（＞12～16dB）＞Φ4+16dB）7.2 底波降低量的等级见表2.表2 由缺陷引起底波防低量的等级等级ⅠⅡⅢⅣⅤ底波降低量BG/BF ≤8 ＞8～14 ＞14～20 ＞20～26 ＞26注: ①在计算缺陷引起的底面反射降低量时,应扣除4dB/m的材质衰减.②表2仅适用于声程大于一倍近场区的缺陷.7.3 密集区缺陷等级见表3.表3 密集区缺陷引起的等级等级ⅠⅡⅢⅣⅤ密集区缺陷占探伤总面积百分比H 0 ＞0～5% ＞5～10% ＞10～20% ＞20%注:表1至表3的等级应作为独立的等级分别使用.7.4 如果工件的材质衰减对探伤效果有较大的影响时,应重新进行热处理.7.5 按7.1、7.2、7.3节认定级别的缺陷,如果被探伤人员判定为危害性缺陷时,可以不受上述条文的限制.８探伤报告探伤报告不应少于以下内容.8.1 工件情况工件名称、材料牌号、编号、材质衰减、主要部位尺寸草图、探伤面的光洁度.8.2 探伤条件探伤仪型号、探头频率、晶片尺寸（k值）、探测方向、探伤灵敏度、参考反射体、耦合剂等.8.3 探伤结果8.3.1 缺陷位置、缺陷当量直径、底波降低区及缺陷分布示意图.8.3.2 缺陷等级及其他.8.4 探伤人员的资格证号、等级、姓名、报告签发人的资格证号、等级、姓名、日期.附录A试块要求（补充件）A.1 远场区使用,探测表面为平面时,应采用CS2型标准试块.A.2 近场区使用,探测表面为平面时,应采用CS1型标准试块.A.3 探伤面是曲面时,原则上应采用与工件具有大致相当曲率半径的对比试块,其具体形状如图A1.附录B横波探伤（补充件）B.1 横波探伤仅适用于内外径之比大于等于75%的环形和筒形锻件.B.2 探头B.2.1 探头公称频率主要为2.5MHz,也可用2MHz.B.2.2 探头晶片面积为140-400mm2.B.2.3 原则上应采用K1探头,但根据工件几何形状的不同,也可采用其他的K值探头.B.3 参考反射体B.3.1为了调整探伤灵敏度,利用被探工件壁厚或长度上的加工余部份制作对比试块,在锻件的内外表面,分别沿轴向和周向加工平行的V形槽作为标准沟槽.V形槽长度为25mm,深度为锻件壁厚的1%,角度为60°.也可用其他等效的反射体（如边角反射等）.B.4 探伤方法B.4.1 扫查方法B.4.1.1 扫查方向见图B1.B.4.1.2 探头移动速度不应超过150mm/s.B.4.1.3 扫查复盖应为探头宽度的15%以上.B.4.2 灵敏度检验从锻件外圆面将探头对准内圆面的标准沟槽,调整增益,使最大反射高度为满幅的80%,将该值在面板上作一点,以其为探伤灵敏度;再移动探头探外圆面的标准沟槽,并将最大反射高度亦在面板上作一点,将以上二点用直线连接并延长,使之包括全部探伤范围,绘出距离－－-振幅曲线.内圆面探伤时以同一顺序进行,但探头斜楔应与内圆面曲率一致.B.5 记录记录超－－-振幅曲线一半的缺陷反射和缺陷检出位置.附录CA VG 曲线图（参考件）C.1 A VG曲线参考图例如下:C.2 A VG曲线图必须在CS1和CS2型标准试块上测定后绘制.文章链接：中国化工仪器网/Tech_news/Detail/110051.html。

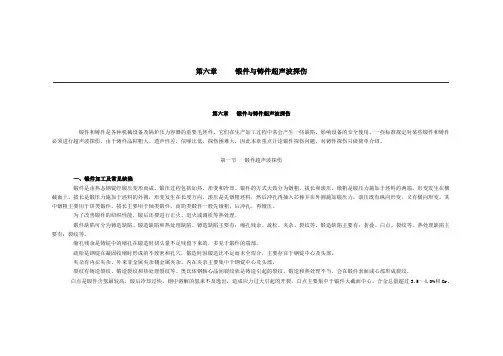

第六章锻件与铸件超声波探伤第六章锻件与铸件超声波探伤锻件和铸件是各种机械设备及锅炉压力容器的重要毛坯件。

它们在生产加工过程中常会产生一些缺陷，影响设备的安全使用。

一些标准规定对某些锻件和铸件必须进行超声波探伤。

由于铸件晶粒粗大、透声性差，信噪比低，探伤困难大，因此本章重点计论锻件探伤问题，对铸件探伤只做简单介绍。

第一节锻件超声波探伤一、锻件加工及常见缺陷锻件是由热态钢锭经锻压变形而成。

锻压过程包括加热、形变和冷却。

锻件的方式大致分为镦粗、拔长和滚压。

镦粗是锻压力施加于坯料的两端，形变发生在横截面上。

拔长是锻压力施加于坯料的外圆，形变发生在长度方向。

滚压是先镦粗坯料，然后冲孔再插入芯棒并在外圆施加锻压力。

滚压既有纵向形变，又有横向形变。

其中镦粗主要用于饼类锻件。

拔长主要用于轴类锻件，而简类锻件一般先镦粗，后冲孔，再镦压。

为了改善锻件的绍织性能，锻后还要进行正火、退火或调质等热处理。

锻件缺陷可分为铸造缺陷、锻造缺陷和热处理缺陷。

铸造缺陷主要有：缩孔残余、疏松、夹杂、裂纹等。

锻造缺陷主要有：折叠、白点、裂纹等。

热处理缺陷主要有：裂纹等。

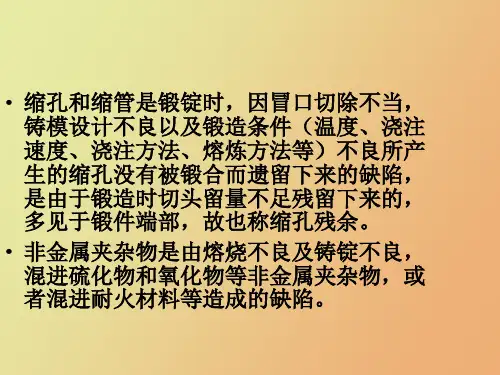

缩孔残余是铸锭中的缩孔在锻造时切头量不足残留下来的，多见于锻件的端部。

疏松是钢锭在凝固收缩时形成的不致密和孔穴，锻造时因锻造比不足而末全焊合，主要存在于钢锭中心及头部。

夹杂有内在夹杂、外来菲金属夹杂栩金属夹杂。

内在夹杂主要集中于钢锭中心及头部。

裂纹有铸造裂纹、锻造裂纹和热处理裂纹等。

奥氏体钢轴心晶间裂纹就是铸造引起的裂纹。

锻造和热处理不当，会在锻件表面或心部形成裂纹。

白点是锻件含氢最较高，锻后冷却过快，钢中溶解的氢来不及逸出，造成应力过大引起的开裂，白点主要集中于锻件大截面中心。

合金总量超过3.5～4.0%和Cr、Ni、Mn的合金钢大型锻件容易产生白点。

白点在钢中总是成群出现。

二、探伤方法概述按探伤时间分类，锻件探伤可分为原材料探伤和制造过程中的探伤，产品检验及在役检验。

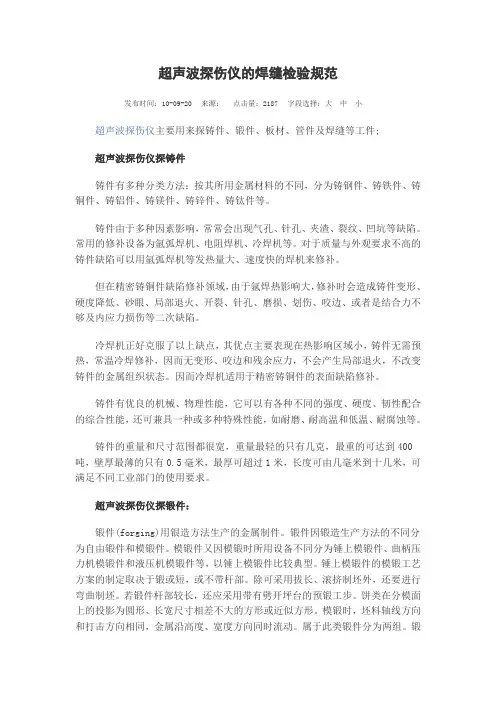

超声波探伤仪的焊缝检验规范发布时间：10-09-20 来源：点击量：2187 字段选择：大中小超声波探伤仪主要用来探铸件、锻件、板材、管件及焊缝等工件;超声波探伤仪探铸件铸件有多种分类方法：按其所用金属材料的不同，分为铸钢件、铸铁件、铸铜件、铸铝件、铸镁件、铸锌件、铸钛件等。

铸件由于多种因素影响，常常会出现气孔、针孔、夹渣、裂纹、凹坑等缺陷。

常用的修补设备为氩弧焊机、电阻焊机、冷焊机等。

对于质量与外观要求不高的铸件缺陷可以用氩弧焊机等发热量大、速度快的焊机来修补。

但在精密铸铜件缺陷修补领域，由于氩焊热影响大，修补时会造成铸件变形、硬度降低、砂眼、局部退火、开裂、针孔、磨损、划伤、咬边、或者是结合力不够及内应力损伤等二次缺陷。

冷焊机正好克服了以上缺点，其优点主要表现在热影响区域小，铸件无需预热，常温冷焊修补，因而无变形、咬边和残余应力，不会产生局部退火，不改变铸件的金属组织状态。

因而冷焊机适用于精密铸铜件的表面缺陷修补。

铸件有优良的机械、物理性能，它可以有各种不同的强度、硬度、韧性配合的综合性能，还可兼具一种或多种特殊性能，如耐磨、耐高温和低温、耐腐蚀等。

铸件的重量和尺寸范围都很宽，重量最轻的只有几克，最重的可达到400吨，壁厚最薄的只有0.5毫米，最厚可超过1米，长度可由几毫米到十几米，可满足不同工业部门的使用要求。

超声波探伤仪探锻件：锻件(forging)用银造方法生产的金属制件。

锻件因锻造生产方法的不同分为自由锻件和模锻件。

模锻件又因模锻时所用设备不同分为锤上模锻件、曲柄压力机模锻件和液压机模锻件等，以锤上模锻件比较典型。

锤上模锻件的模锻工艺方案的制定取决于锻或短，或不带杆部。

除可采用拔长、滚挤制坯外，还要进行弯曲制坯。

若锻件杆部较长，还应采用带有劈开坪台的预锻工步。

饼类在分模面上的投影为圆形、长宽尺寸相差不大的方形或近似方形。

模锻时，坯料轴线方向和打击方向相同，金属沿高度、宽度方向同时流动。

关于锻件超声波探伤的标准及规程1.1.1筒形锻件----轴向长度L大于其外径尺寸D的轴对称空心锻件如图1(a)所示.t为公称厚度.环形锻件----轴向长度L小于等于其外径尺寸D的轴对称空心件如图1(a)所示.t为公称厚度.饼形锻件----轴向长度L小于等于其外径D的轴对称形锻件如图1(b)所示.t为公称厚度.碗形锻件----用作容器封头,中心部份凹进去的轴对称形锻件如图1(c)所示.t为公称厚度.方形锻件----相交面互相垂直的六面体锻件如图1(d)所示.三维尺寸a、b、c中最上称厚度.底波降低量GB/BF(dB)无缺陷区的第一次底波高度(GB)和有缺陷区的第一次底波高度(BF)之比.由缺陷引起的底面反射的降低量用dB值表示.密集区缺陷当荧光屏扫描线上相当于50mm的声程范围内同时有5个或者5个以上的缺陷反射信号;或者在50mm×50mm的探测面上发现同一深度范围内有5个或5个以上的缺陷反射信号.缺陷当量直径用AVG方法求出的假定与超声波束相垂直的平底孔的直径,称为缺陷当量直径,或简称为当量直径.AVG曲线以纵座标轴表示相对的反射回波高度,以横座标轴表示声程,对不同直径且假定与超声波束相垂直的圆平面缺陷所画出的曲线图叫AVG曲线,亦称为DGS曲线.２探伤人员锻件探伤应由具有一定基础知识和锻件探伤经验,并经考核取得国家认可的资格证书者担任.３探伤器材探伤仪应采用A型脉冲反射式超声波探伤仪,其频响范围至少应在1MHz～5Mhz内.仪器应至少在满刻度的75%范围内呈线性显示(误差在5%以内),垂直线性误差应不大于5%.仪器和探头的组合灵敏度:在达到所探工件最大程处的探伤灵敏度时,有效灵敏度余量至少为10dB.衰减器的精度和范围,仪器的水平线性、动态范围等均应队伍ZBY230-84《A型脉冲反射式超声波探伤仪通用技术条件》中的有关规定.探头探头的公称频率主要为,频率误差为±10%.主要采用晶片尺寸为Φ20mm的硬保护膜直探头.必要时也可采用2MHzs或25MHz,以及晶片尺寸不大于Φ28mm探头.探头主声束应无双峰,无偏斜.耦合剂可采用机油、甘油等透声性能好,且不损害工件的液体.４探伤时机及准备工作探伤时机探伤原则上应安排在最终热处理后,在槽、孔、台级等加工前,比较简单的几何形状下进行.热处理后锻件形状若不适于超声波探伤也可在热处理前进行.但在热处理后,仍应对锻件尽可能完全进行探伤.准备工作探伤面的光洁度不应低一地5,且表面平整均匀,并与反射面平等,圆柱形锻件其端面应与轴线相垂直,以便于轴向探伤.方形锻件的面应加工平整,相邻的端面应垂直.探伤表面应无划伤以及油垢和油潜心物等附着物.锻件的几何形状及表面检查均合格后,方可进行探伤.重要区锻件的重要区应在设计图样中或按JB 755-85《压力容器锻件技术条件》予以注明.５探伤方法锻件一般应进行纵波探伤,对简形锻件还应进行横波探伤,但扫查部位和验收标准应由供需双方商定.横波探伤横波探伤应按附录B的要求进行.纵波探伤扫查方法锻件原则上应从两相互垂直的方向进行探伤,尽可能地探测到锻件的全体积,主要探测方向如图2所示,其他形状的锻件也可参照执行.扫查范围:应对锻件整个表面进行连续全面扫查.扫查速度:探头移动速度不超过150mm/s.扫查复盖应为探头直径的15%以上.当锻件探测厚度大于400mm时,应从相对两端面探伤.探伤灵敏度的校验原则上利用大平底采用计算法确定探伤灵敏度,对由于几何形状所限,以及缺陷在近场区内的工件,可采用试块法(见附录A).用底波法校正灵敏度,校正点的位置应选以工件上无缺陷的完好区域.曲面补偿:对于探测面是曲面而又无法采用底波法的工件,应采用曲率与工件相同或相近倍)的参考试块(见附录A);或者采用小直径晶片的探头,使其近场区的长度小于等于1/4工件半径,这样可不需进行曲面补偿.探伤灵敏度不得低于Φ2mm当量直径.缺陷当量的确定采用AVG曲线及计算法确定缺陷当量.计算缺陷当量时,当材质衰减系数超过4dB/m时,应考虑修正.材质衰减系数的测定a. 应在被测工件无缺陷区域,选取三处有代表性的闰,求B1/B2的值,即第一次底波高度(B1)与第二次底波高度(B2)之比的dB差值.b. 衰减系数a(dB/m)的计算为?式中 T----声程,m.AVG曲线图见附录C.灵敏度的重新校验除每次探伤前应校准灵敏度外,遇有下述情况时,必须对探伤灵敏度进行重新校准.a. 校正后的探头、耦合剂和仪器调节旋钮等发生任何改变时;b. 开路电压波动或操作者怀疑灵敏度有变动时;c. 连续工作4以上;d. 工作结束时.当增益电平降低2dB以上时,应对上一次校准以来所有检查锻件进行复探;当增益电平升高2dB以上时,应对所有的记录信号进行重新评定.６记录记录当量直径超过Φ4mm的单个缺陷的波幅的位置.密集性缺陷:记录密集性缺陷中最大当量缺陷的位置和分布.饼形锻件应记录大于等于Φ4mm当量直径的缺陷密集区.其他锻件应记录大于等于Φ3mm当密集区.缺陷密集区面积以50mm×50mm的方块作为最小量度单位,其边界可由半波高并法决定.应按表2要求记底波降低量衰减系数,若供需双方有规定时,应记录衰减系数.７等级分类单个缺陷反射的等级见表1.表1 单个缺陷反射的等级等级 ?Ⅰ ?Ⅱ ?Ⅲ ?Ⅳ ?Ⅴ缺陷当量直径?≤Φ4?＞Φ4+(＞5～8dB)?Φ4+(＞8～12dB)?Φ4+(＞12～16dB)?＞Φ4+16dB)底波降低量的等级见表2.表2 由缺陷引起底波防低量的等级等级 ? ?Ⅰ ?Ⅱ ?Ⅲ ?Ⅳ ?Ⅴ底波降低量?BG/BF?≤8?＞8～14?＞14～20?＞20～26?＞26注: ①在计算缺陷引起的底面反射降低量时,应扣除4dB/m的材质衰减.②表2仅适用于声程大于一倍近场区的缺陷.密集区缺陷等级见表3.表3 密集区缺陷引起的等级等级 ?Ⅰ ?Ⅱ ?Ⅲ ?Ⅳ ?Ⅴ密集区缺陷占探伤总面积百分比H?0?＞0～5%?＞5～10%?＞10～20%?＞20% 注:表1至表3的等级应作为独立的等级分别使用.如果工件的材质衰减对探伤效果有较大的影响时,应重新进行热处理.按、、节认定级别的缺陷,如果被探伤人员判定为危害性缺陷时,可以不受上述条文的限制.８探伤报告探伤报告不应少于以下内容.工件情况工件名称、材料牌号、编号、材质衰减、主要部位尺寸草图、探伤面的光洁度.探伤条件探伤仪型号、探头频率、晶片尺寸(k值)、探测方向、探伤灵敏度、参考反射体、耦合剂等.探伤结果8.3.1 缺陷位置、缺陷当量直径、底波降低区及缺陷分布示意图.缺陷等级及其他.探伤人员的资格证号、等级、姓名、报告签发人的资格证号、等级、姓名、日期.附录A试块要求(补充件)远场区使用,探测表面为平面时,应采用CS2型标准试块.近场区使用,探测表面为平面时,应采用CS1型标准试块.探伤面是曲面时,原则上应采用与工件具有大致相当曲率半径的对比试块,其具体形状如图A1.附录B横波探伤(补充件)横波探伤仅适用于内外径之比大于等于75%的环形和筒形锻件.探头探头公称频率主要为,也可用2MHz.探头晶片面积为140-400mm2.原则上应采用K1探头,但根据工件几何形状的不同,也可采用其他的K值探头.参考反射体为了调整探伤灵敏度,利用被探工件壁厚或长度上的加工余部份制作对比试块,在锻件的内外表面,分别沿轴向和周向加工平行的V形槽作为标准沟槽.V形槽长度为25mm,深度为锻件壁厚的1%,角度为60°.也可用其他等效的反射体(如边角反射等).探伤方法扫查方法扫查方向见图B1.探头移动速度不应超过150mm/s.扫查复盖应为探头宽度的15%以上.灵敏度检验从锻件外圆面将探头对准内圆面的标准沟槽,调整增益,使最大反射高度为满幅的80%,将该值在面板上作一点,以其为探伤灵敏度;再移动探头探外圆面的标准沟槽,并将最大反射高度亦在面板上作一点,将以上二点用直线连接并延长,使之包括全部探伤范围,绘出距离---振幅曲线.内圆面探伤时以同一顺序进行,但探头斜楔应与内圆面曲率一致.记录记录超---振幅曲线一半的缺陷反射和缺陷检出位置.附录CAVG 曲线图(参考件)AVG曲线参考图例如下:AVG曲线图必须在CS1和CS2型标准试块上测定后绘制.。

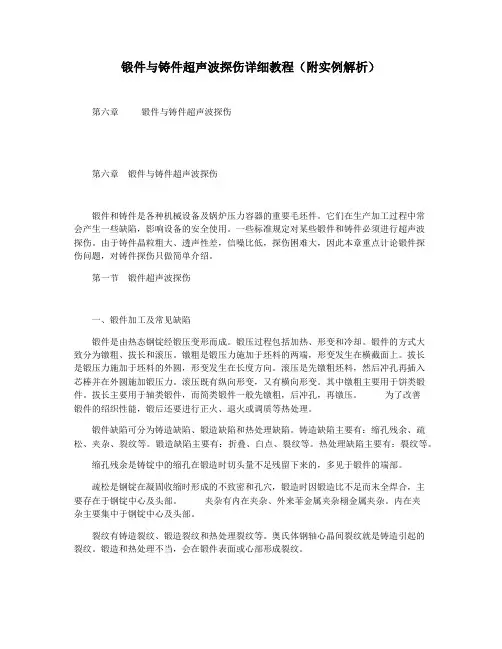

锻件与铸件超声波探伤详细教程（附实例解析）第六章锻件与铸件超声波探伤第六章锻件与铸件超声波探伤锻件和铸件是各种机械设备及锅炉压力容器的重要毛坯件。

它们在生产加工过程中常会产生一些缺陷，影响设备的安全使用。

一些标准规定对某些锻件和铸件必须进行超声波探伤。

由于铸件晶粒粗大、透声性差，信噪比低，探伤困难大，因此本章重点计论锻件探伤问题，对铸件探伤只做简单介绍。

第一节锻件超声波探伤一、锻件加工及常见缺陷锻件是由热态钢锭经锻压变形而成。

锻压过程包括加热、形变和冷却。

锻件的方式大致分为镦粗、拔长和滚压。

镦粗是锻压力施加于坯料的两端，形变发生在横截面上。

拔长是锻压力施加于坯料的外圆，形变发生在长度方向。

滚压是先镦粗坯料，然后冲孔再插入芯棒并在外圆施加锻压力。

滚压既有纵向形变，又有横向形变。

其中镦粗主要用于饼类锻件。

拔长主要用于轴类锻件，而简类锻件一般先镦粗，后冲孔，再镦压。

为了改善锻件的绍织性能，锻后还要进行正火、退火或调质等热处理。

锻件缺陷可分为铸造缺陷、锻造缺陷和热处理缺陷。

铸造缺陷主要有：缩孔残余、疏松、夹杂、裂纹等。

锻造缺陷主要有：折叠、白点、裂纹等。

热处理缺陷主要有：裂纹等。

缩孔残余是铸锭中的缩孔在锻造时切头量不足残留下来的，多见于锻件的端部。

疏松是钢锭在凝固收缩时形成的不致密和孔穴，锻造时因锻造比不足而末全焊合，主要存在于钢锭中心及头部。

夹杂有内在夹杂、外来菲金属夹杂栩金属夹杂。

内在夹杂主要集中于钢锭中心及头部。

裂纹有铸造裂纹、锻造裂纹和热处理裂纹等。

奥氏体钢轴心晶间裂纹就是铸造引起的裂纹。

锻造和热处理不当，会在锻件表面或心部形成裂纹。

白点是锻件含氢最较高，锻后冷却过快，钢中溶解的氢来不及逸出，造成应力过大引起的开裂，白点主要集中于锻件大截面中心。

合金总量超过3.5～4.0%和Cr、Ni、Mn的合金钢大型锻件容易产生白点。

白点在钢中总是成群出现。

二、探伤方法概述按探伤时间分类，锻件探伤可分为原材料探伤和制造过程中的探伤，产品检验及在役检验。

锻件超声波检测标准1. 检测设备与材料1.1. 超声波探伤仪：应采用数字式超声波探伤仪，其性能应符合国家相关标准规定。

1.2. 探头：应选用频率为2.0MHz至5.0MHz的探头，其性能应符合国家相关标准规定。

1.3. 耦合剂：应采用甘油或硅油等声耦合剂。

1.4. 标准试块：应采用与被检锻件材料、规格相近的标准试块进行校准。

2. 锻件种类与规格2.1. 锻件种类：本标准适用于各种金属材料的自由锻件和模锻件的超声波检测。

2.2. 锻件规格：本标准适用于直径小于或等于1.0m的锻件。

3. 检测方法与步骤3.1. 检测面清理：清除锻件表面的氧化皮、锈蚀等杂质，确保探头与锻件表面良好接触。

3.2. 仪器校准：使用标准试块进行探伤仪校准，调整仪器灵敏度和扫描速度等参数。

3.3. 检测区域确定：根据锻件种类和规格，确定超声波检测的区域。

3.4. 探头布置：在确定的检测区域内，合理布置探头，确保检测无漏检。

3.5. 检测操作：将探头放置在锻件上，通过仪器控制使探头发射超声波并接收回波信号。

3.6. 数据记录：记录超声波检测过程中得到的所有数据，包括回波信号的时间、幅度、位置等信息。

4. 检测数据分析4.1. 数据处理：对采集到的超声波检测数据进行数字信号处理，提取出与缺陷相关的特征信号。

4.2. 缺陷判断：根据提取的特征信号，结合国家相关标准，对锻件内部是否存在缺陷进行判断。

4.3. 缺陷定位：根据检测数据，确定缺陷在锻件内部的相对位置。

4.4. 缺陷定量：根据检测数据，对缺陷的大小和形状进行定量分析。

5. 缺陷判断与分级5.1. 缺陷判断：根据国家相关标准规定的判断准则进行缺陷判断。

5.2. 缺陷分级：根据缺陷的大小、形状、位置等因素，结合锻件的使用要求，对缺陷进行分级。

6. 检测报告编制6.1. 检测报告内容：检测报告应包括以下内容：检测设备与材料、锻件种类与规格、检测方法与步骤、检测数据分析、缺陷判断与分级、结论等。

第九章超声波探伤实验By adan本章介绍了超声波探伤的几个基本实验，如超声波探伤仪的使用及其性能测试，锻件伤，焊缝探伤，钢板探伤，声能传输损失和材质衰减系数的测定等。

实验一超声波探伤仪的使用和性能测试一、实验目的1．了解A型超声波探伤仪的简单工作原理。

2．掌握A型超声波探伤仪的使用方法。

3．掌握水平线性、垂直线性和动态范围等主要性能的测试方法。

4．掌握盲区、分辨力和灵敏度余量等综合性能的测试方法。

二、超声波探伤仪的工作原理目前在实际探伤中，广泛应用的是A型脉冲反射式超声波探伤仪。

这种仪器荧光屏横坐标表示超声波在工件中传播时间(或传播距离)，纵坐标表示反射回波波高。

根据荧光屏上缺陷波的位置和高度可以判定缺陷的位置和大小。

A型脉冲超声波探伤仪的型号规格较多，线路各异，但它们的基本电路大体相同。

下面以CTS-22型探伤仪为例说明A型脉冲超声波探伤仪的基本电路。

CTS-22型超声探伤仪主要由同步电路、发射电路、接收放大电路、时基电路(又称扫描电路)、显示电路和电源电路组成，如图9.1所示。

各电路的主要功能如下：(1)同步电路：产生一系列同步脉冲信号，用以控制整台仪器各电路按统一步调进行工作(2)发射电路：在同步脉冲信号触发下，产生高频电脉冲，用以激励探头发射超声波。

(3)接收放大电路：将探头接收到的信号放大检波后加于示波管垂直偏转板上。

(4)时基电路：在同步脉冲信号触发下，产生锯齿波加于示波管水平偏转板上形成时基线。

(5)显示电路：显示时基线与探伤波形。

(6)电源电路：供给仪器各部分所需要的电压。

在实际探伤过程中，各电路按统一步调协调工作。

当电路接通以后，同步电路产生同步脉冲信号，同时触发发射电路和时基电路。

发射电路被触发以后产生高频电脉冲作用于探头，通过探头中压电晶片的逆压电效应将电信号转换为声信号发射超声波。

超声波在传播过程中遇到异质界面(缺陷或底面)反射回来被探头接收，通过探头的正压电效压将声信号转换为电信号送至放大电路被放大检波，然后加到示波管垂直偏转板上，形成重迭的缺陷波F和底波B。

CTS-22超声波探伤实际操作培训教程超声波探伤实际操作培训教程,CTS22型探伤仪,陕西省锅炉压力容器无损检测人员资格考核委员会,二??年四月,UT试件探伤操作程序,CTS22型超声波探伤仪,一、开机:接通面板左下方电源开关～电源接通～仪器发出轻微的啸叫声～电源指示器中的黑线移到红色区域。

,如黑线到不了红色区～说明电压不足～需要充电,。

二、锻件探伤,直探头,1、扫描比例调节,1,将探头置于试块上,见图一,～移动探头并调节“深度粗调”旋钮～找到φ4平底孔回波和一次底波。

图1 锻件探伤扫描线和灵敏度调节,2,反复调节“深度细调”和“延迟”旋钮～使平底孔回波和一次底波前沿分别对准水平刻度5和7.5。

此时扫描线比例调为1:1。

2、探伤灵敏度调节,1,将探头置于试块上～移动探头～使φ4平底孔回波最大。

调节“衰减器”旋钮～使平底孔回波高度为屏高的80%～记录衰减器读数[F1]。

,2,调节衰减器旋钮～将仪器灵敏度提高12dB～此时即为探- , -伤灵敏度,φ2,。

3、试件探伤和缺陷参数测定,1,扫查试块探测面～标记缺陷位置并编号。

,2,在缺陷附近移动探头～找到缺陷最大回波。

从缺陷波在水平刻度读出缺陷深度值H并记录。

,3,调节衰减器使缺陷回波高度为屏高的80%。

记录衰减器读数[F2]。

缺陷当量为φ4+,[F2]-[F1],dB。

,4,调节衰减器旋钮～使缺陷处底波高度为屏高的80%。

记录衰减器读数[BF]。

,5,在缺陷周围移动探头～找到无缺陷处的最大底波。

调节衰减器旋钮～使底波高度为屏高的80%。

记录衰减器读数[BG]。

底波降低量BG/BF=[BG]-[BF]。

,6,由缺陷中心点测量并记录缺陷座标X、Y值。

4、锻件探伤报告填写示例见附件1。

三、钢板探伤,直探头,1、扫描线调节将探头置于φ5平底孔试块上～调节“深度粗调”和“深度细调”旋钮～使荧光屏上至少显示2次试块底回波。

,见图2,图2 钢板探伤扫描线和灵敏度调节- , -2、探伤灵敏度调节,1,将探头置于试块上～移动探头找到φ5平底孔最大回波。

锻件焊缝超声波探伤报告（一）引言概述：
本报告旨在对锻件焊缝进行超声波探伤分析，以评估焊缝中的缺陷情况。

通过超声波技术，我们能够探测和确定焊缝中可能存在的裂纹、孔隙和夹杂等缺陷，从而为焊接质量和安全性提供评估和改进的依据。

正文内容：
一、超声波检测仪器和方法
1. 选用合适的超声波探伤仪器和探头。

2. 对焊缝进行合适的耦合，确保信号传递的完整性。

3. 进行超声波扫描以获取焊缝的全面数据。

二、焊缝表面缺陷的检测
1. 通过超声波扫描检测焊缝表面的裂纹。

2. 探测焊缝表面的孔隙和气泡。

3. 检测焊缝表面的夹杂物。

三、焊缝内部缺陷的检测
1. 通过超声波穿透焊缝进行内部缺陷的探测。

2. 检测焊缝内部裂纹的长度和深度。

3. 探测焊缝内部孔隙和夹杂物的分布情况。

四、焊缝质量评估标准
1. 根据焊缝的设计规范和标准，对焊缝缺陷进行分级评估。

2. 采用合适的评估指标和方法进行焊缝质量的定量评估。

3. 判断焊缝缺陷对焊接结构安全性的影响。

五、焊缝缺陷处理和改进建议
1. 对于发现的焊缝缺陷，需要及时进行修复和处理。

2. 根据缺陷分布和特点，提出焊缝改进的建议和措施。

3. 进行焊缝质量改进的跟踪和监督。

总结：
通过超声波探伤技术对锻件焊缝进行检测，可以准确、全面地
评估焊缝中的缺陷情况。

本报告详细介绍了超声波检测仪器和方法、焊缝表面和内部缺陷的探测、焊缝质量评估标准以及焊缝缺陷处理
和改进建议。

通过对焊缝进行超声波探伤，我们能够提高焊接质量
和安全性，确保锻件的正常使用。

钢焊缝超声波探伤操作要求1、仪器调整(1)聚焦清晰、增益适当、抑制置关。

(2)有标准要求的灵敏度余量。

JB/4730.3-2005第67页3.2.2.3.1款规定在达到工件的最大检测声程时，其灵敏度余量不小于10dB。

(3)深度范围选择适当。

2、入射点至前沿距离lο的测定：（1）在CSK-ⅠA试块上测试;（2）要求误差≤±1mm。

3、K值的测定要求：（1）要求误差≤±0.1mm。

（2）可在CSK-ⅢA试块上进行，计算式：K=(a2-a1)/(h2-h1)。

（3）可以在CSK-ⅠA试块上测定，K=(lο+x-35)/30。

4、扫描线的调节①要求误差≤2%。

②可以在CSK-3Ⅲ试块上进行。

也可以在CSK-ⅠA试块上测定。

③小于20毫米厚的钢板焊缝要求使用水平定位。

大于20毫米的钢板可焊缝以使用水平定位，也可以使用深度定位法，但要求荧光屏的利用不低于满刻度的50%。

5、表面耦合补偿根据实际试板情况，推荐上表面的声能损失一般按3-4dB补偿；下表面的声能损失按4dB补偿。

一次性规定有要求的。

按照一次性规定。

6、距离——dB曲线的绘制①可以绘制距离——dB曲线，也绘制距离——波幅曲线。

②三条线在图上的位置及灵敏度关系要符合标准要求。

③在距离——dB（或波幅）曲线图上需注明参考波幅的高度、是否已计入表面补偿，使用的定位方式及调节比例7、探伤灵敏度的选择及调整。

①要求按距离——dB（或波幅）曲线确定探伤灵敏度，采用分段探伤时，应分段设定探伤灵敏度。

②要求仪器至少要保留10 dB的灵敏度余量。

（为保证仪器有一定的灵敏度余量，绘制距离——dB曲线时，应从最远声程处测起）。

③探伤灵敏度下的灵敏度余量要求记入探伤记录中。

例如：探伤灵敏度ф1×6-9dB，采用分段探伤只要求记录最大声程时探伤灵敏度余量。

8、探伤面的选择；①要求所选探头K值能满足全焊缝扫查：K≥（a+b+lο）/T(薄板使用一次反射波探伤)；式中a—上焊缝宽度的一半；b―下焊缝宽度的一半；l0－探头的前沿距离；T－工件厚度；K－探头的K值.②要求探伤面的准备，满足扫查范围的要求。

钛合金锻件的超声波探伤钛合金比重小（约4.5）、熔点高（1600℃左右）、塑性好，具有比强度高、耐蚀性强，能在高温下长期工作（目前热强钛合金已用于500℃）等优点，因而已经越来越多地用作飞机和飞机发动机的重要承载部件，除了钛合金材料的锻件外，还有铸件、板材（如飞机蒙皮）、紧固件等等。

现代国外飞机上采用钛合金的重量比已经达到30%左右，可见钛合金在航空工业上的应用有着广阔的前途。

当然，钛合金也存在如下缺点：例如变形抗力大、导热性差、缺口敏感性较大（1.5左右）、显微组织的变化对机械性能影响较显著等，从而导致在冶炼、锻造加工和热处理时的复杂性。

因此，采用无损检测技术以保证钛合金制品的冶金和加工质量，就是一个很重要的课题。

钛合金锻件中容易出现的缺陷一.偏析型缺陷除了β偏析、β斑、富钛偏析及条状α偏析外，最危险的是间隙型α稳定偏析（I 型α偏析），其周围常伴有细小的孔洞、裂纹，含有氧、氮等气体，脆性较大。

还有富铝型α稳定偏析（II型α偏析），也因伴有裂纹并有脆性而构成危险性缺陷。

二.夹杂物多是高熔点、高密度的金属夹杂物。

由钛合金成分中高熔点、高密度元素未充分熔化留在基体中形成（例如钼夹杂），也有混在冶炼原材料（特别是回收材料）中的硬质合金刀具崩屑或不适当的电极焊接工艺（钛合金的冶炼一般采用真空自耗电极重熔法），例如钨极电弧焊，留下的高密度夹杂物，如钨夹杂，此外还有钛化物夹杂等。

夹杂物的存在容易导致裂纹的发生与扩展，因此是不允许存在的缺陷（例如苏联1977年的资料中规定，钛合金X射线照相检查时发现直径0.3~0.5mm的高密度夹杂物就必须予以记录）。

三.残余缩孔见实例。

四.孔洞孔洞不一定单个存在，也可能呈多个密集存在，会使低周疲劳裂纹扩展速度加快，造成提前疲劳破坏。

五.裂纹主要指锻造裂纹。

钛合金的粘性大，流动性差，加上导热性不好，因而在锻造变形过程中，由于表面摩擦力大，内部变形不均匀性明显以及内外温差大等，容易在锻件内部产生剪切带（应变线），严重时即导致开裂，其取向一般沿最大变形应力方向。
