视频信号放大器工作原理剖析

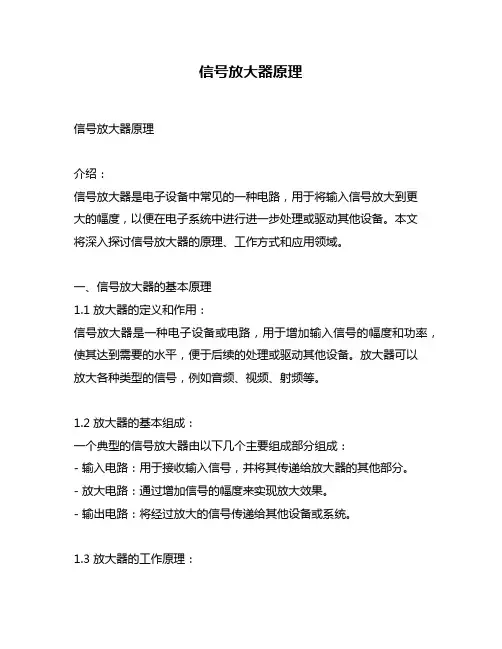

信号放大器原理信号放大器原理介绍：信号放大器是电子设备中常见的一种电路，用于将输入信号放大到更大的幅度，以便在电子系统中进行进一步处理或驱动其他设备。

本文将深入探讨信号放大器的原理、工作方式和应用领域。

一、信号放大器的基本原理1.1 放大器的定义和作用：信号放大器是一种电子设备或电路，用于增加输入信号的幅度和功率，使其达到需要的水平，便于后续的处理或驱动其他设备。

放大器可以放大各种类型的信号，例如音频、视频、射频等。

1.2 放大器的基本组成：一个典型的信号放大器由以下几个主要组成部分组成：- 输入电路：用于接收输入信号，并将其传递给放大器的其他部分。

- 放大电路：通过增加信号的幅度来实现放大效果。

- 输出电路：将经过放大的信号传递给其他设备或系统。

1.3 放大器的工作原理：信号放大器的工作原理基于放大电路中的增益元件，如晶体管、真空管或操作放大器等。

当输入信号经过放大电路时，增益元件会放大信号的幅度。

增益元件可以通过调整偏置电压、电流或电阻等参数来控制放大效果。

二、常见的信号放大器类型2.1 类A放大器：类A放大器是最常见的放大器类型之一。

它以恒定电流的方式工作，适用于低功率放大和线性应用。

类A放大器具有较低的失真和较高的线性度，但效率较低。

2.2 类B放大器：类B放大器是一种高效率的放大器，适用于功率放大应用。

它采用两个互补的输出级别，每个输出级别只负责信号的一半周期，从而提高效率。

然而，类B放大器的失真较高，需要使用额外的电路来解决交叉失真问题。

2.3 类AB放大器：类AB放大器是类A和类B放大器的折衷方案，综合了两者的优点。

它在大部分时间内以类A方式工作，但在负载较大时切换到类B方式以提高效率。

2.4 类D放大器：类D放大器是一种数字放大器，使用脉冲宽度调制（PWM）来实现放大效果。

它的工作原理是将输入信号转换为脉冲信号，并使用开关设备来调制脉冲的宽度。

类D放大器具有高效率和低功率损耗，适用于音频放大和功率放大应用。

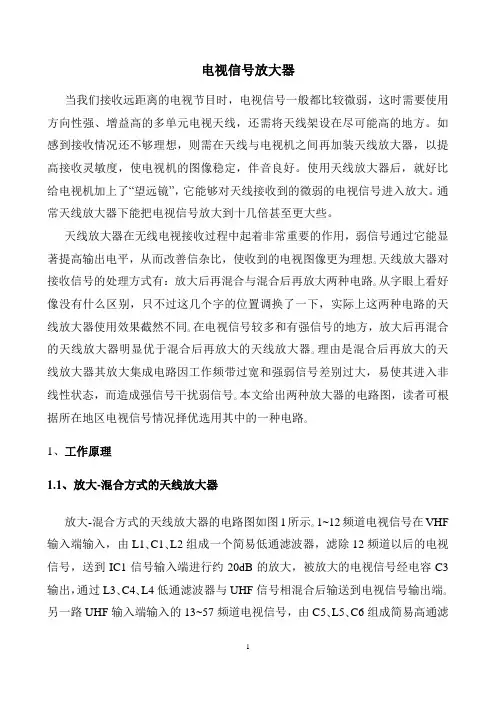

信号增强器的制做原理
信号增强器的制作原理是利用放大器将输入信号增加到合适的水平，以提高信号的强度和质量。

一般来说，信号增强器的制作原理包括以下几个步骤：
1. 放大器的选择：根据信号的类型和需要的增益，选择合适的放大器。

常见的放大器包括运放放大器、功放等。

2. 输入信号连接：将待增强的信号通过连接器接入放大器的输入端口。

3. 连接电源：为放大器提供适当的电源供电，使其正常工作。

4. 设置增益：根据需求，通过调节放大器的增益或电阻等参数，来实现所需的信号放大倍数。

5. 输出信号连接：将放大器的输出信号通过连接器连接到目标设备，如扬声器、显示器等，以实现信号的增强效果。

需要注意的是，在制作信号增强器时，还需要考虑信号的频率范围、输入输出阻抗匹配、稳定性等因素，以确保信号增强器的性能和可靠性。

同时，在设计和制
作过程中，需要遵循相应的电路设计原理和规范，确保电路的安全和稳定性。

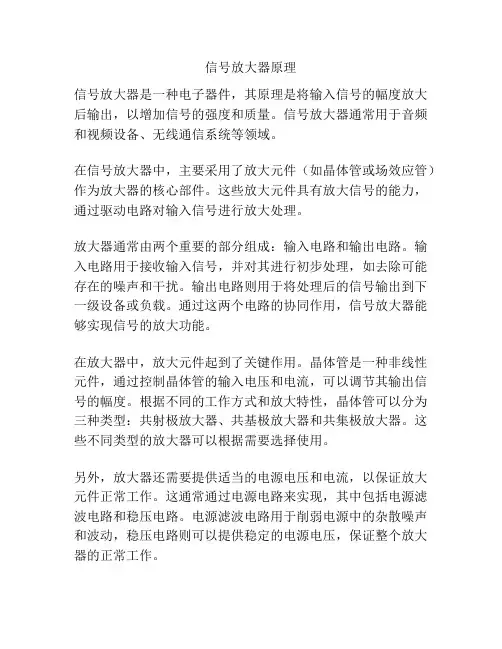

信号放大器原理信号放大器是一种电子器件，其原理是将输入信号的幅度放大后输出，以增加信号的强度和质量。

信号放大器通常用于音频和视频设备、无线通信系统等领域。

在信号放大器中，主要采用了放大元件（如晶体管或场效应管）作为放大器的核心部件。

这些放大元件具有放大信号的能力，通过驱动电路对输入信号进行放大处理。

放大器通常由两个重要的部分组成：输入电路和输出电路。

输入电路用于接收输入信号，并对其进行初步处理，如去除可能存在的噪声和干扰。

输出电路则用于将处理后的信号输出到下一级设备或负载。

通过这两个电路的协同作用，信号放大器能够实现信号的放大功能。

在放大器中，放大元件起到了关键作用。

晶体管是一种非线性元件，通过控制晶体管的输入电压和电流，可以调节其输出信号的幅度。

根据不同的工作方式和放大特性，晶体管可以分为三种类型：共射极放大器、共基极放大器和共集极放大器。

这些不同类型的放大器可以根据需要选择使用。

另外，放大器还需要提供适当的电源电压和电流，以保证放大元件正常工作。

这通常通过电源电路来实现，其中包括电源滤波电路和稳压电路。

电源滤波电路用于削弱电源中的杂散噪声和波动，稳压电路则可以提供稳定的电源电压，保证整个放大器的正常工作。

需要注意的是，信号放大器可能会引入一些不可避免的干扰和失真。

为了尽可能减小这些因素对信号质量的影响，放大器设计需要考虑一系列因素，如频率响应、增益平坦度、噪声系数等。

总结起来，信号放大器通过放大元件对输入信号的幅度进行放大处理，实现信号放大的功能。

通过合理设计和选择放大元件以及配套的电源电路，可以得到具有良好信号质量和稳定性的放大器。

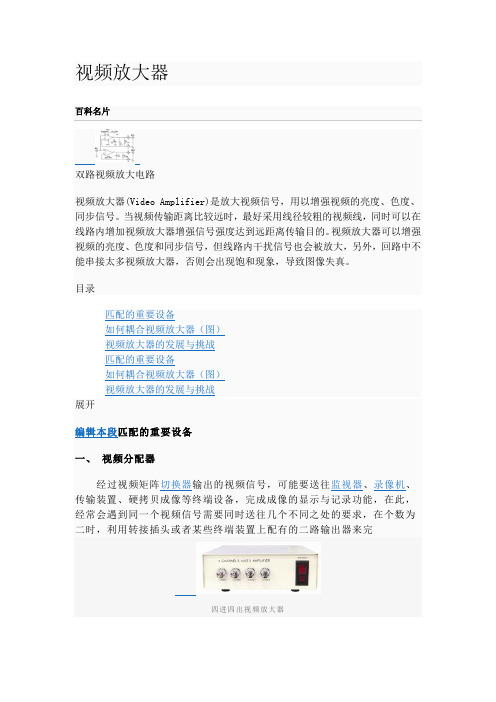

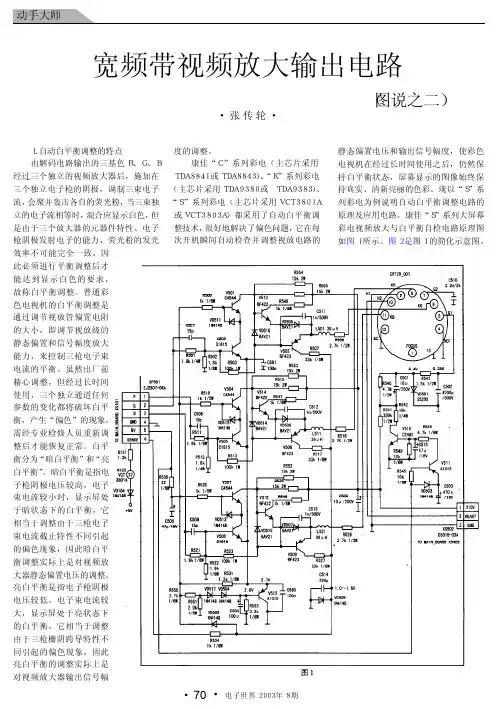

视频放大器双路视频放大电路视频放大器(Video Amplifier)是放大视频信号，用以增强视频的亮度、色度、同步信号。

当视频传输距离比较远时，最好采用线径较粗的视频线，同时可以在线路内增加视频放大器增强信号强度达到远距离传输目的。

视频放大器可以增强视频的亮度、色度和同步信号，但线路内干扰信号也会被放大，另外，回路中不能串接太多视频放大器，否则会出现饱和现象，导致图像失真。

目录成；但在个数较多时，因为并联视频信号衰减较大，送给多个输出设备后由于阻抗不匹配等原因，图像会严重失真，线路也不稳定。

则需要使用视频分配器，实现一路视频输入、多路视频输出的功能，使之可在无扭曲或无清晰度损失情况下观察视频输出。

通常视频分配器除提供多路独立视频输出外，兼具视频信号放大功能，故也成为视频分配放大器。

视频分配放大器以独立和隔离的互补晶体管或由独立的视频放大器集成电路提供４～６路独立的７５Ω负载能力，包括具备彩色兼容性和一个较宽的频率响应范围（１０ Hz ～７ MHz ），视频输入和输出均为ＢＮＣ端子。

二、视频监视器监视器是监控系统的标准输出，有了监视器我们才能观看前端送过来的图像。

监视器分彩色、黑白，尺寸有 9 、 10 、 12 、 14 、 15 、 17 、21 、 29 英寸等，常用的是 14 英寸。

监视器也有分辨率，同摄像机一样用线数表示，实际使用时一般要求监视器线数要与摄像机匹配。

另外，有些监视器还有音频输入、 S-video 输入、 RGB 分量输入等，除了音频输入监控系统用到外，其余功能大部分用于图像处理工作，在此不作介绍。

清晰度：彩色监视器一般在 300-500 线黑白监视器一般在 700-1000 线，专业监视器与普通电视机的差别在于：其一是电视清晰度较高；其二是防磁性能好，以便并排安装时不会互干扰，而普通电视机则不具备防磁功能；其三是可靠性好，监视器可以接受长时间不间断工作，而普通的电视机则不能。

放大器基本原理与分类解析放大器是一种电子设备，用于增加电信号的幅度或功率。

它在各个领域的应用广泛，包括通信、音频和视频等。

本文将介绍放大器的基本原理，并对常见的放大器分类进行解析。

一、基本原理放大器的基本原理是利用电子元件的特性，将输入信号放大到所需的输出水平。

它由两个主要部分组成：输入电路和输出电路。

1. 输入电路：输入电路接收来自信号源的输入信号，并将其传递给放大器的放大器电路。

输入电路通常包括耦合电容器和电阻器，以确保信号正确传递，并实现输入和输出之间的匹配。

2. 放大器电路：放大器电路是放大器的核心部分，它负责将输入信号增强到所需的输出水平。

常用的放大器电路包括三极管放大器、场效应管放大器和运算放大器等。

其中，三极管放大器是最基本和常见的一种。

3. 输出电路：输出电路接收放大的信号，并将其传递到负载或其他设备。

输出电路通常包括电容、电阻和负载等元件，以确保输出信号的稳定性和质量。

二、分类解析根据放大器电路的类型和特性，放大器可以分为以下几种常见的分类。

1. 低频放大器：低频放大器主要用于放大频率低于1kHz的信号，如音频信号。

它通常采用直耦合放大器电路，并具有较高的增益和较低的失真。

2. 中频放大器：中频放大器主要用于放大频率在1kHz到300MHz之间的信号，如射频信号。

它通常采用蓝胶盒电路设计，并具有较高的增益和较宽的带宽。

3. 高频放大器：高频放大器主要用于放大高于300MHz的信号，如微波信号。

它通常采用微波管或半导体放大器电路，并具有高增益和高稳定性。

4. 功率放大器：功率放大器主要用于放大高功率信号，如音响系统或无线电发射器。

它通常采用多级放大器电路，并具有较高的输出功率和较低的失真。

5. 差分放大器：差分放大器主要用于放大差模信号，例如音频信号的左右声道。

它通过将两个输入信号相减并进行放大，实现对差分信号的放大。

6. 运算放大器：运算放大器主要用于对信号进行数学运算，如滤波、放大和求和等。

放大器基本原理及放大器分类放大器是电子电路中常见的一种设备，用于将输入信号放大并输出。

它在不同领域广泛应用，包括音频、视频、通信和科学实验等。

本文将介绍放大器的基本原理以及常见的放大器分类。

一、放大器的基本原理放大器的基本原理是利用放大器件的非线性特性，将输入信号经过放大器放大后输出一个增大的信号。

放大器一般由若干个二极管、晶体管或场效应管等主要元件组成。

其工作过程如下：1. 输入信号：放大器的输入信号通常为低电平的小信号，可以是音频、视频、射频信号等。

2. 放大器管路：放大器中的主要元件负责信号放大的部分，如晶体管。

放大器管路中的电流和电压被输入信号所控制，使得输入信号通过电子器件后增大。

3. 输入与输出：放大器的输入与输出之间通过电子元件产生非线性变化，从而使得输入信号在输出端得到放大。

4. 增益：放大器的增益是指输出信号与输入信号之间的比值，通常用分贝表示。

放大器的增益可以根据应用需求进行调整。

二、放大器的分类放大器根据不同的参数和应用需求可以分为多种类型，下面将介绍几种常见的放大器分类。

1. 低频放大器：低频放大器主要用于音频信号放大，其频率范围通常在几十赫兹到几千赫兹之间。

它可以用于音响设备、放大器、收音机等音频设备。

2. 中频放大器：中频放大器主要用于射频信号的放大，其频率范围通常在几十千赫兹到几百兆赫兹之间。

它可以用于电视、无线通信设备等。

3. 高频放大器：高频放大器主要用于射频信号的放大，其频率范围通常在几百兆赫兹到几千兆赫兹之间。

它可以用于雷达、卫星通信等高频设备。

4. 功率放大器：功率放大器主要用于信号放大后的功率放大，其输出功率通常在几瓦到几十瓦之间。

它可以用于无线电广播、激光器等高功率设备。

5. 差分放大器：差分放大器是一种特殊的放大器，可以在无共模干扰的情况下放大差分信号。

它可以用于差分信号的放大和数据传输等。

6. 运算放大器：运算放大器是一种有特殊功能的放大器，可以进行电压放大、滤波、积分、微分等操作。

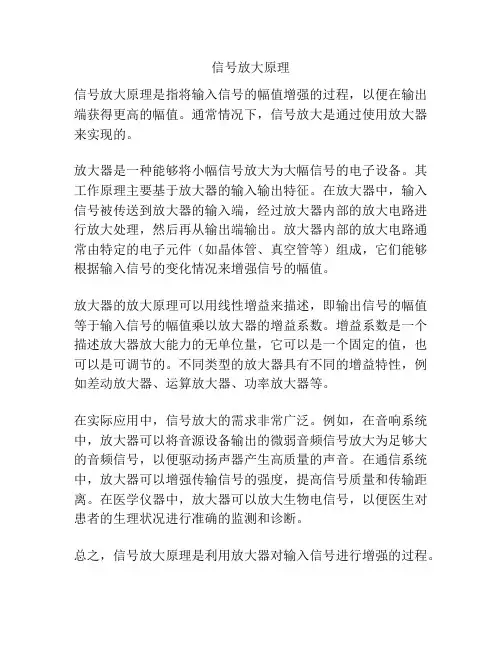

信号放大原理
信号放大原理是指将输入信号的幅值增强的过程，以便在输出端获得更高的幅值。

通常情况下，信号放大是通过使用放大器来实现的。

放大器是一种能够将小幅信号放大为大幅信号的电子设备。

其工作原理主要基于放大器的输入输出特征。

在放大器中，输入信号被传送到放大器的输入端，经过放大器内部的放大电路进行放大处理，然后再从输出端输出。

放大器内部的放大电路通常由特定的电子元件（如晶体管、真空管等）组成，它们能够根据输入信号的变化情况来增强信号的幅值。

放大器的放大原理可以用线性增益来描述，即输出信号的幅值等于输入信号的幅值乘以放大器的增益系数。

增益系数是一个描述放大器放大能力的无单位量，它可以是一个固定的值，也可以是可调节的。

不同类型的放大器具有不同的增益特性，例如差动放大器、运算放大器、功率放大器等。

在实际应用中，信号放大的需求非常广泛。

例如，在音响系统中，放大器可以将音源设备输出的微弱音频信号放大为足够大的音频信号，以便驱动扬声器产生高质量的声音。

在通信系统中，放大器可以增强传输信号的强度，提高信号质量和传输距离。

在医学仪器中，放大器可以放大生物电信号，以便医生对患者的生理状况进行准确的监测和诊断。

总之，信号放大原理是利用放大器对输入信号进行增强的过程。

通过合理选择和设计放大电路，可以实现不同应用领域对信号放大的需求，从而提高信号的可靠性和可用性。

放大器的基本工作原理放大器是电子设备中常见的一种器件，其主要功能是将输入信号放大，并输出一个更大的信号。

放大器的基本工作原理是通过增加输入信号的幅度，从而使信号更强，以便在电路中传输。

在这篇文章中，我们将深入探讨放大器的工作原理和其在电子领域中的应用。

放大器的工作原理可以通过以下几个方面来解释。

首先，放大器包含一个输入端和一个输出端。

输入端接收到输入信号，这个信号可以是声音、视频等各种形式的电信号。

然后，通过放大器内部的电子元件，如晶体管等，将输入信号的幅度增大。

最后，增大后的信号通过输出端输出。

其次，放大器的核心元件是晶体管。

晶体管是一种半导体器件，具有放大电流的能力。

放大器中通常使用的是三极管，也称为双极型晶体管。

它由三个区域组成：发射极、基极和集电极。

晶体管的工作原理基于PN结和电流控制的原理。

这里需要提到PN结的概念。

在PN结中，P区代表了掺入了三价离子的半导体材料，它带有正电荷；N区代表掺入了五价离子的材料，它带有负电荷。

当这两种材料结合在一起时，就会形成PN结。

当一个正向电压施加在PN结上时，电子从N区流向P区，而空穴（正电荷的电子空位）从P区流向N区。

这会导致N区带正电荷，P 区带负电荷，形成电势差。

这个电势差，也称为“电压”，可以控制电流的传导方式。

接下来，我们来看看晶体管是如何工作的。

当输入信号加到晶体管的基极上时，通过基极电流的变化，可以控制从发射极到集电极的电流。

这种控制电流的方式称为电流放大作用，是放大器的基本功能之一。

换句话说，当输入信号的幅度增加时，晶体管的电流也会相应增加。

这就使得输出信号的幅度也增加，实现信号的放大。

而这个放大过程发生在放大器内的若干级级联放大器中，以增强信号的放大效果。

放大器在电子领域中有着广泛的应用。

在音频设备中，放大器用来放大音频信号，使得人们听到更大音量的声音。

在通信传输中，放大器用来放大信号，使得信号能够在长距离传输过程中保持稳定。

在显像设备中，放大器被用来放大视频信号，以显示更清晰的图像。
