土木工程毕业设计规范化图纸要求

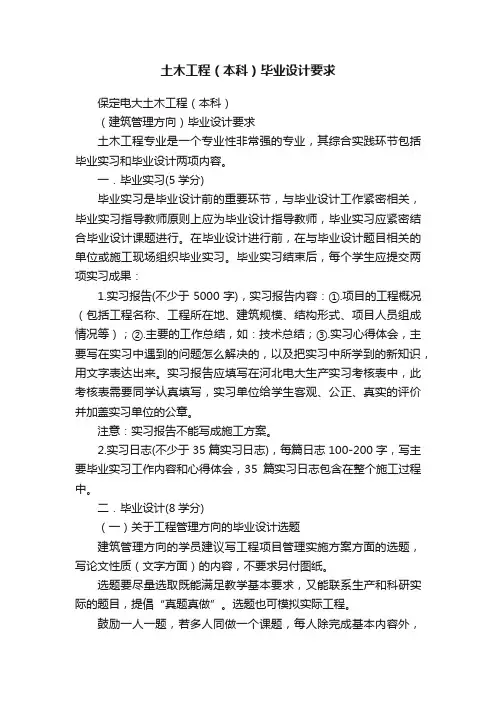

土木工程（本科）毕业设计要求保定电大土木工程（本科）（建筑管理方向）毕业设计要求土木工程专业是一个专业性非常强的专业，其综合实践环节包括毕业实习和毕业设计两项内容。

一．毕业实习(5学分)毕业实习是毕业设计前的重要环节，与毕业设计工作紧密相关，毕业实习指导教师原则上应为毕业设计指导教师，毕业实习应紧密结合毕业设计课题进行。

在毕业设计进行前，在与毕业设计题目相关的单位或施工现场组织毕业实习。

毕业实习结束后，每个学生应提交两项实习成果：1.实习报告(不少于5000字)，实习报告内容：①.项目的工程概况（包括工程名称、工程所在地、建筑规模、结构形式、项目人员组成情况等）；②.主要的工作总结，如：技术总结；③.实习心得体会，主要写在实习中遇到的问题怎么解决的，以及把实习中所学到的新知识，用文字表达出来。

实习报告应填写在河北电大生产实习考核表中，此考核表需要同学认真填写，实习单位给学生客观、公正、真实的评价并加盖实习单位的公章。

注意：实习报告不能写成施工方案。

2.实习日志(不少于35篇实习日志)，每篇日志100-200字，写主要毕业实习工作内容和心得体会，35篇实习日志包含在整个施工过程中。

二．毕业设计(8学分)（一）关于工程管理方向的毕业设计选题建筑管理方向的学员建议写工程项目管理实施方案方面的选题，写论文性质（文字方面）的内容，不要求另付图纸。

选题要尽量选取既能满足教学基本要求，又能联系生产和科研实际的题目，提倡“真题真做”。

选题也可模拟实际工程。

鼓励一人一题，若多人同做一个课题，每人除完成基本内容外，其它设计内容应各有侧重。

建筑管理方向参考选题：1. 建设项目管理、质量、投资进度控制；2. 国际工程招标、投标；3. 合同与索赔；4. 房地产投资分析、风险分析。

如果选择施工组织方面的题目，参考河北电大在线---毕业设计---实施方案中的《工程管理方向毕业设计基本要求》（附后）。

（二）毕业设计的成果要求：学生在规定时间内在教师指导下，独立完成毕业设计工作，最后提交毕业设计文本。

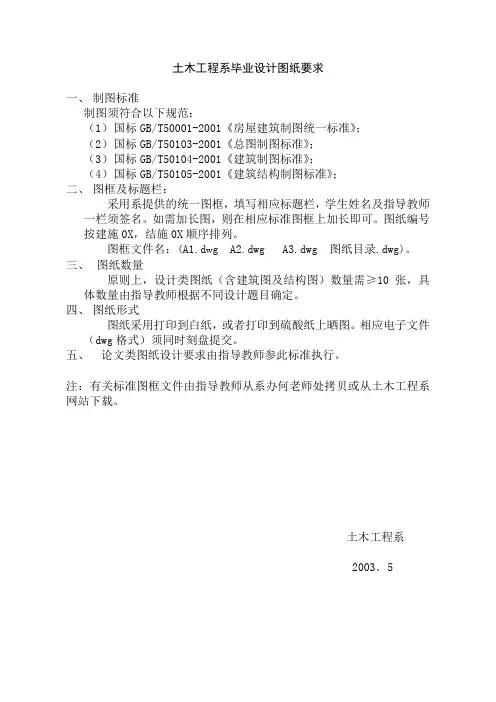

土木工程系毕业设计图纸要求
一、制图标准
制图须符合以下规范：
（1）国标GB/T50001-2001《房屋建筑制图统一标准》；
（2）国标GB/T50103-2001《总图制图标准》；
（3）国标GB/T50104-2001《建筑制图标准》；
（4）国标GB/T50105-2001《建筑结构制图标准》；
二、图框及标题栏：
采用系提供的统一图框，填写相应标题栏，学生姓名及指导教师一栏须签名。

如需加长图，则在相应标准图框上加长即可。

图纸编号按建施0X，结施0X顺序排列。

图框文件名：(A1.d w g A2.dwg A3.dwg 图纸目录.dwg)。

三、图纸数量
原则上，设计类图纸（含建筑图及结构图）数量需≥10张，具体数量由指导教师根据不同设计题目确定。

四、图纸形式
图纸采用打印到白纸，或者打印到硫酸纸上晒图。

相应电子文件（dwg格式）须同时刻盘提交。

五、论文类图纸设计要求由指导教师参此标准执行。

注：有关标准图框文件由指导教师从系办何老师处拷贝或从土木工程系网站下载。

土木工程系
2003．5。

土木工程系各结构类型结业设计规范与标准1、毕业设计规范要求1．1基本规范要求的内容1.1.1 封面学校教务处统一印制。

1.1.2 设计任务书毕业设计题目要简短、明确，有概括性。

标题字数要适当，一般不宜超过20个字。

如果有些细节必须放进标题，可以分成主标题和副标题。

1.1.3 目录目录一般为三级标题，见本范本。

1.1.4 正文（1）设计综述土木工程专业按建筑、结构分别论述，字数以1500字为宜。

（2）其他章节土木工程专业根据设计任务书及指导书要求编写建筑设计说明、结构设计说明、结构设计计算书；（3）致谢谢辞要用简短的文字对在课题研究和论文撰写过程中曾直接给予帮助的人员(例如指导教师、答疑教师及其他人员)表示自己的谢意。

（4）参考文献参考文献是毕业设计不可缺少的组成部分，一般做毕业设计的参考文献不应少于20本（篇）。

（5）附录土木工程专业毕业设计附件按结构设计计算书要求编写。

1．2 毕业设计(论文)的写作细则1.2.1 汉字汉字必须使用国家公布的规范字。

1.2.2 标点符号毕业设计(论文)中的标点符号应按新闻出版署公布的“标点符号用法”使用。

1.2.3 名词、名称科学技术名词术语尽量采用全国自然科学名词审定委员会公布的规范词或国家标准、部标准中规定的名称，尚未统一规定或叫法有争议的名称术语，可采用惯用的名称。

使用外文缩写代替某一名词术语时，首次出现时应在括号内注明其含义。

外国人名一般采用英文原名，非英语国家的人名安所在国原文，按名前姓后的原则书写。

一般很熟知的外国人名(如牛顿、达尔文、马克思等)可按通常标准译法写译名。

1.2.4 量和单位量和单位必须采用中华人民共和国的国家标准（GB3100～GB3102-93）。

非物理量的单位，如件、台、人、元等，可用汉字与符号构成组合形式的单位，例如：件／台、元/km。

1.2.5 数字毕业设计(论文)中的测量统计数据一律用阿拉伯数字，但在叙述不大的数目时，一般不用阿拉伯数字。

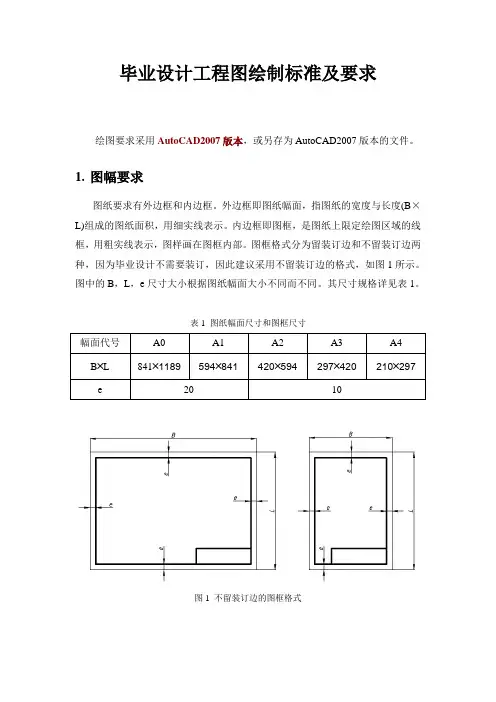

毕业设计工程图绘制标准及要求绘图要求采用AutoCAD2007版本，或另存为AutoCAD2007版本的文件。

1.图幅要求图纸要求有外边框和内边框。

外边框即图纸幅面，指图纸的宽度与长度(B×L)组成的图纸面积，用细实线表示。

内边框即图框，是图纸上限定绘图区域的线框，用粗实线表示，图样画在图框内部。

图框格式分为留装订边和不留装订边两种，因为毕业设计不需要装订，因此建议采用不留装订边的格式，如图1所示。

图中的B，L，e尺寸大小根据图纸幅面大小不同而不同。

其尺寸规格详见表1。

表1 图纸幅面尺寸和图框尺寸幅面代号A0 A1 A2 A3 A4B╳L 841╳1189594╳841420╳594297╳420210╳297e 20 10图1 不留装订边的图框格式2.标题栏要求不管图幅图框多大，标题栏统一采用图2所示格式。

四周的线用粗实线，内部的线、文字均采用细实线。

图2 标题栏格式3.明细栏要求装配图必须有明细栏，明细栏格式如图3所示。

横线（包括顶部的横线）全部为细实线，竖线只有左右两侧为粗实线，其余为细实线。

图3 明细栏格式4.图层设置要求绘图时注意使用图层。

绘图开始时，先设置图层，尽量将不同图形文件的图层名称、线型、线宽设置保持一致。

图层设置时，粗实线线宽设为0.5mm，其他线型线宽为0.2mm。

绘图过程中，图形的颜色、线型、线宽均采用“Bylayer”。

图层设置可参照表2。

表2 图层设置层名颜色线型线宽粗实线黑/白色Continue 0.50mm细实线绿色Continue 0.20mm中心线红色Center 0.20mm虚线蓝色Hidden 0.20mm 双点划线紫色Phantom 0.20mm尺寸线青色Continue 0.20mm文字黑/白色Continue 0.20mm 另外，文件中自带的Defpoints图层里面的东西不能打印，所以任何图元都不要绘制在该图层中。

细实线、尺寸线、文字可以用一个图层，各图层颜色也可以根据个人习惯进行选择。

土木工程专业(本科)毕业设计（论文）撰写规范及格式要求毕业设计（论文）文本包括图纸及毕业设计文本，文本的结构及内容要求如下：1. 毕业设计（论文）的任务书：包括设计（论文）题目、论文的原始数据，主要参考资料、重点内容、设计指标。

论文主标题用黑体3#字，居中；副标题用黑体4#字，居中；作者姓名用宋体4#字，居中；其他内容用楷体小4#字。

2. 毕业设计（论文）的摘要：一般为400汉字，摘要介绍设计（论文）的研究课题，本人见解和主要结论。

“论文摘要”四个字用黑体4#字，居左，空2字；内容用楷体小4#字，论文摘要放在正文前。

3. 毕业设计（论文）目录：摘要置于目录前，并编入目录，参考文献、附录同样编入目录。

目录应独立成页，按论文章节次序编好页码。

页码用阿拉伯数字小5#字，居中显示；设计图纸要有标号。

目录用楷体小4#字。

4. 毕业论文或工程设计说明书：毕业论文要求论证严格，层次分明，语句通顺，表达确切，字体端正，论文报告及工程说明书一律用专用报告纸书写。

毕业论文为5000字以上。

工程设计说明书应包括与设计有关的阐述说明及计算，要求内容完整、计算准确、简洁明了，文字通顺、书写工整。

计算中不宜大量采用手算，提倡应用电算技术解决复杂技术问题。

设计说明书为5000字以上。

毕业设计图纸应能较好地表达设计意图，图面应布局合理、正确清晰、符合制图标准及有关规定，用工程字注文，主要图纸应基本达到施工图深度。

图纸一般为4～6张（按1号图计），可以包括部分墨纸图。

论文正文分章、节撰写，每章应另起一页论文内各标题用黑体4#字，居左，空2字；正文用宋体小4#字。

5. 参考文献：参考文献按以下格式列出，参考文献目录用楷体小4#字；脚注用宋体字。

［序号］作者姓名，期刊、名称、卷号、期数、页码（年份）［序号］作者姓名、书名、出版单位、页码（年份）6. 附录：与论文有关的数据表、计算机程序。

论文完成后按文本结构的顺序排列好，统一格式，统一封面，装订成册，A4纸打印，并提供电子文档。

土木工程毕业设计要求一、设计题目：1.设计题目应体现土木工程相关专业的知识和技术水平，能够综合运用所学知识解决实际问题。

2.设计题目应能体现学生的创新能力，具有一定的学术研究价值和实用性。

二、设计内容：1.设计内容应与土木工程专业相关，可以是建筑、结构、水利、交通、岩土、施工等方面的问题，或者是多个学科交叉的问题。

3.设计内容应具备一定的难度和挑战性，能够对学生的专业知识、实践能力和解决问题的能力进行全面的考核。

4.设计内容应明确设计的目标和要求，能够进行科学、系统的设计分析与论证。

三、设计方法：1.设计方法应符合科学的理论基础和工程实践，能够采用合理的设计手段和工程工具进行设计。

2.设计方法应能够综合运用所学的知识和技能进行分析、计算、评价和优化，保证设计结果的科学性、可行性和经济性。

四、设计报告：1.设计报告应详细记录设计过程和结果，包括设计依据、设计思路、设计步骤、技术参数、计算方法、设计结果等。

2.设计报告应采用规范的科技论文写作格式，具备条理清晰、内容丰富、逻辑严密的特点。

3.设计报告应注重论述设计的创新点和研究价值，结合相关文献综述进行设计的理论分析和实践验证。

4.设计报告应包含必要的图表、数据和计算过程，以支撑设计结论的科学性和可信度。

五、设计成果：1.设计成果应包括完整的设计图纸和设计报告，并能够展示设计思路、设计方法和设计结果。

2.设计成果要求符合国家和行业的相关规范和标准，能够满足设计要求和实施条件。

3.设计成果应能够站在工程实践的角度进行评估，包括安全性、可靠性、经济性、施工性等方面的考量。

六、设计评审：1.设计评审应由专业教师或专家进行，对设计的可行性、合理性、创新性和实用性进行评价。

2.设计评审应包括设计答辩和设计成果的现场展示，要求学生进行清晰、系统的阐述和回答问题，展示设计的技术水平和解决问题的能力。

3.设计评审最终将根据设计成果、设计报告和答辩情况作出评分，并出具评审意见和总结。

土木工程专业毕业设计要求————————————————————————————————作者：————————————————————————————————日期：学校代码：10410序号：050745本科毕业设计题目：学院:工学院姓名：学号:专业：土木工程年级：指导教师:二OO年月摘要关键词：目录1工程概况.................................................................................. 错误!未定义书签。

1。

1 建筑概况............................................................................................................... - 1 -1.1。

1 建筑地点 ....................................................................... 错误!未定义书签。

1.1。

2 建筑类型 ................................................... 错误!未定义书签。

1.1。

3 建筑介绍 ................................................... 错误!未定义书签。

1.1。

4 门窗使用1.1。

5 地质条件1。

2 结构概况.................................................................................... 错误!未定义书签。

1.2。

1 结构方案 ................................................... 错误!未定义书签。

1.2。

2 基础方案及确定理由 ............................... 错误!未定义书签。

土木工程专业本科毕业设计（论文）基本要求（试行）（2023年年1月）根据土木工程学院《土木工程学院本科毕业设计（论文）要求与考核细则》，土木工程专业毕业设计（论文）采取交错答辩和二次答辩制度。

为进一步明确土木工程专业毕业设计（论文）的基本内容，结合土木工程本科毕业设计（论文）的要求，制定土木工程专业本科毕业设计（论文）的基本要求。

一、毕业设计（论文）的选题1、结合土木工程专业的教学要求和学生就业方向，毕业设计（论文）的类型包括综合型毕业设计（含建造、结构和施工组织设计）、方向型毕业设计（分为结构设计类和施工类两种类型）和应用研究型毕业论文等三种基本类型。

2、每位指导教师指导的毕业设计题目类型不能超过两类，指导的各类型毕业设计（论文）题目总数不能超过10个，其中，来源于同一研究项目的应用研究型毕业论文题目不能超过5个。

3、毕业设计（论文）的学生分组采取学生报名与学院筛选相结合的方式，分组应按照学生的学习成绩举行合理划分。

二、毕业设计（论文）指导教师的基本条件1、毕业设计（论文）指导教师，原则上须由具有副教授（或相当于副教授）以上职称的教师、科研人员或工程技术人员担任。

具有中级职称且具有三年以上指导专科毕业设计经验的人员经审定可承担本科毕业设计（论文）的指导工作。

指导教师可由教师个人申报，院长审定。

2、指导教师应具有实际设计和研究工作的经验，具有与题目有关范围内较全面的知识，教风严谨，业务水平高，责任心强，能够做到为人师表，教书育人，郑重要求学生。

指导方向型毕业设计（分为结构设计类和施工类）的指导教师应具有实际工程的设计或施工经验。

指导应用研究型毕业论文的指导教师应具有在研的纵向或横向科研课题。

3、若招聘外单位人员担任指导教师，外聘人员必须是理论水平高，实际经验丰盛的生产科研部门的专家或高级职称工程技术人员。

其中，指导结构设计类第1 页/共13 页毕业设计的校外指导教师应具有高级工程师职称或一级注册结构工程师资历；指导施工类毕业设计的校外指导教师应具有高级工程师职称或一级注册建造师、注册监理工程师资历；指导研究型毕业论文的校外指导教师应具有高级工程师或副研究员以上职称。
