无缝线路一、无缝线路㈠概述：为满足高稳定性的需求，高速铁路采用无缝线路。
无缝线路结构有两种主要型式：一种是日本铁路所采用的，在单元轨条之间设置一组正反向伸缩调节器；另一种是法国、德国等欧洲铁路所采用的超长无缝线路。
我国高速铁路无缝线路结构以超长无缝线路作为主要结构型式，但在长大桥上铺设无缝线路，为减少桥梁和轨道所受纵向力，宜设置伸缩调节器。
㈡类型：1、根据应力方式的不同：①温度应力式：是由一根焊接长钢轨及其两端2-4根标准轨组成，并采用普通接头的形式。
②放散温度应力式：分为定期放散式和自动放散式无缝线路。
2、根据长度的不同：①普通无缝线路：设缓冲区而使焊接长钢轨的长度限制在1-2km 以内的无缝线路。
②区间无缝线路：使焊接长钢轨的长度由普通无缝线路的1-2km 延长至两个相邻车站站端道岔之间长度的无缝线路。
③跨区间无缝线路：使用无缝道岔将焊接长钢轨穿越车站，从而使一条焊接长钢轨将多个区间无缝线路连接成一体的无缝线路。
㈢无缝线路的基本原理无缝线路铺设后，随着轨温的变化，长钢轨由于热胀冷缩不能实现，因而在其内部产生应力，称为温度应力，特别是在轨温很高或很低时，钢轨内将产生巨大的温度应力。
对整个钢轨断面而言，由轨温变化而产生的力，相应地称为温度力。
钢轨的自由伸缩量：一根不受任何限制可以自由伸缩的钢轨，当轨温变化时，其自由伸缩量可按下式计算：α∆l〃L〃t∆=式中：l∆——钢轨的自由伸缩量（mm）；α——钢轨的线膨胀系数，α=0.0118mm/m℃，即每米长的钢轨，当轨温变化1℃时，钢轨将伸缩0.0118mm；L——钢轨长度（m）；t∆——轨温变化幅度（℃）。
【例3-1】若钢轨长度为 1000m，轨温变化为 20℃，则其自由伸缩量为：l =0.0118〓1000〓20=236（mm）。
㈣位移观测桩：㈤无缝线路验收标准1、管内无砟轨道无缝线路锁定轨温是25℃；允许〒5℃；2、相邻单元轨节的锁定轨温不大于5℃；3、同一单元轨节左右股锁定轨温不大于3℃；4、同一区间内单元轨节的最高与最低实际锁定轨温之差不大于10℃；5、加焊钢轨长度：正线不小于24m，道岔侧股及到发线不得小于12m；6、线路锁定后，位移观测桩最大位移量不大于10mm或者锁定轨温变化不大于5℃。
高速铁路无缝线路铺设技术课件 (一)高速铁路无缝线路铺设技术课件
一、无缝线路概念
无缝线路是指连续段长度达到100米或更长的铁路钢轨、钢轨支座、钢轨固定通道等构成的线路，其长度不需要进行拼接，呈现出一体化的铺设状态，达到无缝连接的效果。
二、无缝线路铺设技术
1.拼缝焊接技术
拼缝焊接技术是将两条标准长度的轨枕进行中心拼接，再用焊接工艺进行连接的技术。
通过该技术，可使两段轨枕之间的伸缩量减少，使余弦曲线等工艺曲线更加平滑，提高了线路的平顺性。
2.无缝化接头技术
无缝化接头技术是将钢轨表面进行加工，形成设计尺寸的锯齿形，再通过一定的装置扭接焊接成整块钢轨的技术。
该技术可有效避免钢轨的接头出现脱落、裂纹等情况，提高线路运行安全。
3.无缝槽道技术
无缝槽道技术将两个相邻的钢筋混凝土箱架通过倒角、割口等加工产生的配合型式，用小型铆钉或钢丝绳固定在一起，达到无缝连接的效果。
该技术在保证线路耐久稳定性的同时，还能提高铁路线路行车平
顺性和减震能力。
三、无缝线路铺设的优势
1.提高了线路的稳定性和耐久性，减少了线路的维修成本。
2.尽可能地避免了因钢轨连接部位出现问题而引发的列车行驶不稳定
的状态。
3.提高了线路的平顺性和舒适度，并且降低了行车噪声。
四、前景展望
高速铁路无缝线路铺设技术的应用，不仅能够提高铁路线路的稳定性
和耐久性，降低维修成本，还能提高高速铁路的行车平顺性和舒适度。
未来，有必要进一步提升相关技术，推动技术创新，进一步提高高速
铁路的服务品质和安全性。
铁路工程铺轨及无缝线路方案1.无砟轨道长轨铺设正线无砟轨道地段配备WZ500 长轨铺轨机组采用拖拉法施工；有砟轨道采用单枕法铺设。
无砟地段无缝线路采用拖拉法施工，在铺轨基地将500m长钢轨装车加固后，通过长钢轨运输车运送至铺设现场，按照施工准备→长钢轨运输→长轨推送入槽→单元轨节焊接→应力放散及无缝线路锁定→轨道精调→钢轨预打磨→轨道检测及验收的作业流程组织施工。
采用拖拉法铺设时，无砟轨道线路利用铺轨机、支架落轨小车配合，长轨直接落槽，利用调高垫板调节轨道的高低，利用轨距挡板及轨距块调节线路轨距及方向。
线路达到初期稳定后进行单元轨焊接、应力放散，随后进行线路锁定、线路精调、轨道打磨等工序，2无缝线路施工无缝线路施工拟投入2台移动式闪光焊机，百米轨在芜湖焊轨场焊接后存放在黄山北铺轨基地，待长轨铺设后，上移动式闪光焊机，将500m长钢轨焊联长1.5km-2km的单元轨节，利用长轨拉伸器进行应力放散，锁定，在联调联试前进行全线钢轨预打磨，完成无缝线路施工。
3站线轨道工程车站到发线、联络线及动车走行线等一次铺设无缝线路，其余站线为有缝线路；站线有砟道床地段铺轨均采用人工铺设，施工中底砟和面砟采用汽车运输，底砟全部上完，面砟预上部分，用机械摊铺，整平并压实，轨料采用人工配合汽车倒运至相应位置，钢筋混凝土枕用锚固架现场正锚，人工将轨枕按设计散布，粗方就位并散轨底垫板，人工配轨、上轨，联接接头配件，画轨枕间距，在钢轨腰部用白铅油打点，细方轨枕，散扣件，拧紧扣件，按线路中线拨正轨节，并检查铺设质量。
站线无砟道床地段铺轨利用机械铺设，采用“拖拉法”进行施工。
站线有砟道岔采用人工提前预铺的方法铺设，利用轨道车将岔料运至施工现场，人工配合吊车按设计位置整组拼装就位。
4长枕埋入式无砟道岔施工方案无砟高速道岔均在道岔厂内预组装验收合格后，拆成道岔组件，火车运输至新建车站临近的既有火车站，再通过汽车运输至铺设现场，采用原位法进行铺设。
浅谈京沪高速铁路无缝线路轨道铺设施工摘要本文结合京沪高速铁路1标无缝线路轨道铺设施工实践，就高速铁路无缝线路轨道铺设施工的关键工序和技术控制进行了简要阐述。
关键词高速铁路；无缝线路铺设；技术控制中图分类号 u213.91 文献标识码 a 文章编号 1673-9671-（2013）012-0026-02中铁十九局集团六公司所属客专铺架一公司承建的京沪高速铁路jhtj-1标段正线共有270多公里无缝线路需要铺设。
无缝线路平顺性和稳定性好，使用寿命长，耐久性好，维修工作少，但对铺设工艺要求也较高。
现重点介绍无缝线路铺设的关键工序和技术控制。
1 铺轨作业1）将钢轨运输列车与分轨推送车、过渡顺破车联挂，连同小车推送到位打上4～6个止轮器。
松开钢轨锁定车上要拖拉的长钢轨锁紧装置。
2）抽调首车上与要拖拉钢轨相对应的安全挡铁，将分轨装置横向调证到与要拖拉钢轨相对应的位置、同时将分轨装置上的侧向滚轮拉开最大位置。
3）调节分轨推送车和过渡顺破车上升降滚筒到合适高度，如拖拉上层钢轨，从运输车方向过来的滚筒高度应逐渐降低，使钢轨能平顺降低进入分轨装置。
4）将卷扬装置上的钢丝绳穿过引导车推送装置和分轨导框后，夹持已松开待铺的一对长钢轨的前端，打紧斜楔挡。
5）铺轨顺序：为防止所拖拉钢轨与未被拖拉钢轨檫挂与方便拆除锁轨装置，铺轨顺序为先上后下，每层钢轨具体铺设顺序为（从左到右共编1至12号钢轨）：第一次：3号与10号；第二次：4号与9号；第三次：5号与8号；第四次：6号与6号；第五次：2号与11号；第六次： 1号与12号6）启动卷扬机，将长钢轨从枕轨运输车组上拖出，并通过分轨装置向车体两侧分出，待钢轨通过导框后，调证分轨导框的位置，使钢轨内宽为1435mm。
7）钢轨顺利通过推送机构前面至卷扬装置下方，取掉斜楔，松开夹钳。
推送装置夹紧油缸动作，使上下滚轮紧钢轨。
马达驱动上层主动滚轮推送钢轨，直至钢轨通过3个滚轮小车到达引导车的钢轨夹钳处。

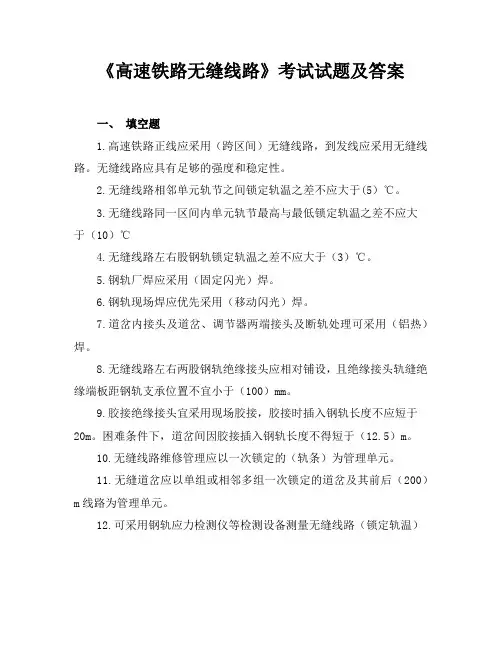

《高速铁路无缝线路》考试试题及答案一、填空题1.高速铁路正线应采用（跨区间）无缝线路，到发线应采用无缝线路。
无缝线路应具有足够的强度和稳定性。
2.无缝线路相邻单元轨节之间锁定轨温之差不应大于(5）℃。
3.无缝线路同一区间内单元轨节最高与最低锁定轨温之差不应大于（10）℃4.无缝线路左右股钢轨锁定轨温之差不应大于（3）℃。
5.钢轨厂焊应采用（固定闪光）焊。
6.钢轨现场焊应优先采用（移动闪光）焊。
7.道岔内接头及道岔、调节器两端接头及断轨处理可采用（铝热）焊。
8.无缝线路左右两股钢轨绝缘接头应相对铺设，且绝缘接头轨缝绝缘端板距钢轨支承位置不宜小于（100）mm。
9.胶接绝缘接头宜采用现场胶接，胶接时插入钢轨长度不应短于20m。
困难条件下，道岔间因胶接插入钢轨长度不得短于（12.5）m。
10.无缝线路维修管理应以一次锁定的（轨条）为管理单元。
11.无缝道岔应以单组或相邻多组一次锁定的道岔及其前后（200）m线路为管理单元。
12.可采用钢轨应力检测仪等检测设备测量无缝线路（锁定轨温）13.应做好无缝线路钢轨位移观测，位移观测可采用仪器观测或弦线测量。
累计位移量出现异常时，即锁定轨温变化超过（5）℃，工务段应及时查明原因，采取相应措施。
14.应加强隧道口前后（100）m线路检查，采取措施防止线路出现碎弯。
15.无缝线路应力放散时，每隔5～10m将长轨条搁置在（滚筒）上，并辅助反复撞轨，15.无缝线路应力放散时，若为提高（锁定轨温）而放散应力，则应在长轨条一端或两端使用钢轨液压拉伸器张拉钢轨，并辅助撞轨。
16.应力放散后，及时将应力放散日期、时间、放散轨温、重新锁定的轨温记入（技术档案），并及时重设纵向位移观测标记。
17.短隧道内无缝线路设计锁定轨温与相邻单元轨节的锁定轨温应(一致)。
18.长大隧道内距洞口(200)m范围无缝线路设计锁定轨温宜与洞外无缝线路设计锁定轨温一致。
19.在跨度超过40m的桥梁，宜在梁端(5～20)m范围设置小阻力扣件。
