目录一、使用需知 (1)二、概述 (1)三、功能特点 (2)四、主要技术指标 (3)五、功能和操作 (5)1.键盘操作 (6)3.八通道实时数显画面 (8)4.八通道棒图画面 (9)5.棒图总貌画面 (10)6.实时曲线画面 (11)7.历史曲线画面 (13)8.菜单 (14)9.登陆画面 (15)10.数字输入框 (15)11.汉字输入框 (16)12.报警信息一览 (16)13.备份历史数据 (18)14.查找历史数据 (19)15.系统组态画面 (20)16.通道组态画面 (21)六、安装与接线 (23)1.仪表外形尺寸, 安装方法及开孔尺寸 (23)2.端子 (24)3.接线 (25)4.接线实例 (29)七、通讯接口 (32)1.概述 (32)2.RS-232通讯方式 (32)3.RS-485通讯方式 (32)4.EntherNet通讯方式 (33)5.无线通讯 (33)6.打印 (33)一、使用需知仪表在出厂前经过严格的检验,请用户在收到仪表后,检查外观、合格证及配件。
在使用前,请仔细阅读本说明书。
二、概述随着微电子技术、计算机技术和通信技术的飞速发展,在工业上使用的显示记录控制仪表的技术更新越来越快,旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的仪表所取代。
在化工、炼油、冶金、制药、造纸、建材等各行业中,随着企业规模的扩大、自动化程度的提高,对控制室仪表也提出了更高的要求。
在征求广大用户的各种需求的基础上,我公司经过近两年的连续开发和生产,已经成功推出LU50/70/900系列智能数控仪表、ANTHONE-DCS自动监控系统和LU-5000、LU-3000、LU-2000液晶无纸记录仪系列,能够满足各类用户的各种不同使用场合的需求。
LU-系列仪表具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。
LU-系列仪表的推出,比目前市场上的国产自动控制仪表的性能有了极大地提高,甚至与国外同类产品相比也毫不逊色。
目录目录目录 (1)第1章概述 (3)1.1概述 (3)1.2主要特点 (3)1.3主要技术指标 (4)1.3.1 技术参数 (4)第2章开箱 (7)2.1外包装箱检查 (7)2.2开箱 (7)2.3装箱物品清单 (7)第3章安装与接线 (7)3.1使用环境 (7)3.2安装尺寸 (8)3.3安装步骤 (8)3.4接线 (9)3.4.1 端子说明 (9)3.4.2 接线端子的制作 (11)3.4.3 电源线的处理和连接 (12)3.4.4 信号线的连接 (12)3.4.5 通讯线的连接 (14)第4章按键与旋钮 (15)4.1键的类别 (16)4.2键的功能 (16)4.2.1 监控操作键 (16)4.2.2 组态操作键 (17)第5章组态设置 (17)5.1组态主菜单 (17)5.2系统组态 (18)5.3通道组态 (19)5.3.1 通道 (19)5.3.2 位号 (20)5.3.3 型号 (20)5.3.4 量程 (21)5.3.5 单位 (21)5.3.6 滤波时间 (22)5.3.7 断线 (22)5.3.8 小信号切除 (22)5.3.9 报警组态 (22)5.3.10 流量累积 (23)5.3.11 速率报警 (23)5.3.12 线性修正 (24)5.4流量组态 (24)5.4.1 流量通道 (24)5.4.2 温压补偿类型 (24)5.4.3 累积列表 (24)5.4.4 累积清零 (25)5.4.5 标况压力 (25)5.4.6 列表清零 (25)5.4.7流量模型 (25)5.4.8 结合开方功能选择流量模型 (26)5.4.9 设计工况条件的组态 (26)5.4.10 工作条件的组态 (26)5.4.11 线性温度补偿 (26)5.4.12 线性压力补偿 (26)5.4.13 退出组态 (27)5.5速率报警组态 (27)5.5.1 速率报警设置 (27)5.5.2 退出组态 (27)5.6线性修正组态 (27)5.7CF卡组态 (28)5.8输出组态 (29)第6章监控操作 (30)6.1画面综述 (30)6.1.1 画面简介 (30)6.1.2 画面切换 (30)6.2开机画面 (31)6.3多通道实时数显画面 (32)6.4单通道实时显示画面 (32)6.4.1 时标的放大与缩小 (33)6.4.2 自动翻页/手动翻页的切换 (34)6.5多通道实时显示画面 (34)6.6多通道棒图显示画面 (35)6.7报警列表画面 (35)6.8追忆画面 (36)6.9流量画面 (37)6.10日、月列表画面 (37)6.11打印画面 (38)第7章故障分析及排除 (40)第1章概述1.1 概述RX4000B/RX6000B无纸记录仪是针对各种工业现场的实际需求设计生产的,集显示、处理、记录、积算、报警和配电等多种功能于一身的新型记录仪。
用户使用说明E系列R 1000 E Software Version V 2.5Order No. 9103-0578 CN许可注意事项:本产品包含部分基于目标代码形式的软件,这些目标代码部分基于满足不同许可(特别是GNU通用公众许可)的免费软件。
您可以在随机附带的许可信息中查找到关于这方面的细节。
如果您没有得到GNU通用公众许可的副本,请访问/licenses/网站来获取。
在本产品或其固件推出三年之后,T+A公司授权任何第三方支付20英磅的费用,获取关于相关源代码完整的可供机器读取的物理储存媒体副本(DVD-ROM碟片或USB记忆棒)。
如果想要获得这样的源代码副本,请发邮件到以下地址,并注明相关产品型号和固件版本信息:T+A elektroakustik, Planckstr. 9-11, 32052 Herford, Germany。
GPL许可及其进一步的相关信息可以在以下网址获得:/license-information。
Qualcomm是Qualcomm公司的注册商标,在美国和其他国家注册,经许可使用。
aptX是Qualcomm Technologies International有限公司的商标,在美国和其他国家注册,经许可使用2欢迎使用本产品。
我们很高兴您决定购买我们的 品牌产品。
这台全新的R 1000 E多信源接收机是一台拥有最高品质的高保真设备,其设计和开发的最终目标是致力于满足音乐发烧友及爱好者的需求。
本系统代表了我们将实用的电子设备与坚如磐石的质量、友好的用户操作界面和别无所求的性能与参数相结合起来的顶尖设计能力。
所有这些元素都集中于这台设备之中,可以在很多年的时间里满足您最高以及绝大部分的需求。
我们所使用的所有元器件均满足德国和欧盟当前有效的安全规范和标准。
我们所用的所有材料都经过了严格的质量监控。
在产品生产的所有阶段,我们都避免使用有可能会造成环境污染或有潜在健康风险的材料,例如氯基清洁剂和氯氟碳化合物。
目录1. 概述 (1)2. 型号规格 (2)3. 技术规格 (4)3.1. 输入 (4)3.2. 记录 (5)3.3. 报警 (5)3.4. 变送 (5)3.5. 通信接口 (5)3.6. 外供 (6)3.7. 电源 (6)3.8. USB接口 (6)3.9. 其他性能指标 (6)4. 安装与接线 (7)4.1. 外形尺寸 (7)4.2. 开孔尺寸 (8)4.3. 接线 (8)5. 仪表运行与操作 (10)5.1. 面板与按键 (10)5.2. 仪表画面构成 (10)5.3. 仪表画面切换流程图 (11)5.4. 初始化画面 (11)5.5. 测量值数显画面 (12)5.6. 详细信息画面 (13)5.7. 参数设置画面 (22)6. 参数一览表 (31)6.1. 报警参数 (31)6.2. 输入参数 (31)6.3. 输出参数 (33)6.4. 通讯参数 (33)6.5. 记录参数 (34)6.6. 打印参数 (34)7. 功能及相应参数详细说明 (35)7.1. 测量和调校 (35)7.2. 报警功能 (36)7.3. 变送输出 (38)7.4. 通讯接口 (39)7.5. 数据记录 (40)7.6. U盘转储 (40)7.7. 打印 (41)1.概述XSR10R无纸记录仪与各类传感器、变送器配合,可实现对温度、压力、液位、成分等过程量的测量、变换、显示、记录、转储、通讯和控制。
♦采用分辨率为128×64的图形点阵液晶,全中文界面,操作方便。
♦显示内容丰富全面,包括测量值、工程量单位、报警信息、实时钟、实时曲线、历史曲线、记录状态。
♦最多4通道测量输入,适用于电压、电流、热电阻、热电偶、mV、远传压力表等类型的信号。
♦4点报警输出,可选择10种报警方式,报警灵敏度独立设定。
具备延时报警功能,可记忆最近6次报警的通道、时间、报警方式。
♦全透明、高速、高效的网络化通讯接口,实现计算机与仪表间完全的数据传送和控制。

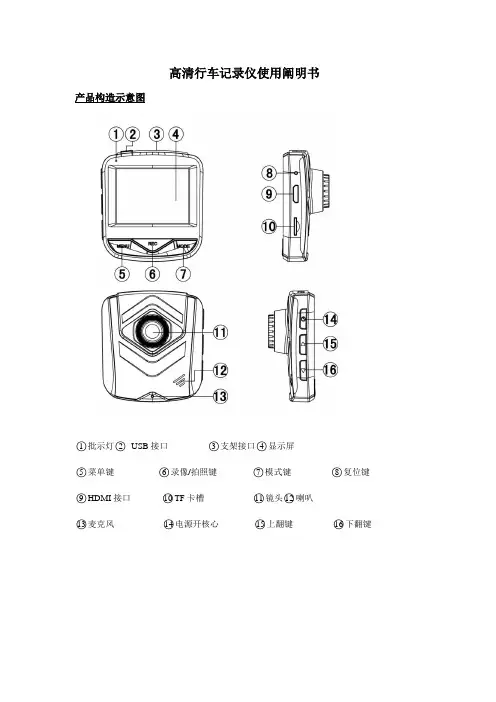

感谢您购买本公司记录仪,本机采用高性能低照度“cmos wxga hd ”高清感光芯片,有独特的超便携式设计,使它可以应用在各个领域,为您带来方便,安全,丰富多彩的日常生活。
主用于车载摄像,是行车中安全事故取证的最佳帮手。
在使用本产品之前,请详细阅读此用户手册,并请保管好此手册。
我们希望本产品,能满足您的需求并长期服务于您!本使用手册在编写和印刷中,可能存在一定文字错误,请谅解。
使用手册印刷过程中,机器因外观和软件的修复过程导致了同该使用手册的部分操作的非一致性,本公司保持最终解释权。
安装记录仪1.关闭引擎,将锁匙从点火器上取出。
2.将tf卡插入记录仪卡槽中。
3.将记录仪用支架垫黏贴安装在汽车的挡风玻璃上或驾驶仪表台上。
4.用电源线将记录仪的usb终端和汽车点烟器连接起来。
5.调整摄像位置,以便获取最佳的拍摄范围。
6.发动引擎,检查机器是否已安装正确。
【注意】(1)请在光线充足、全安的地方安装记录仪。
(2)当机器安装正确,其系统状态led会变成蓝色及显示屏会显示。
使用简介一.使用自动录像功能1.安装完毕后,启动汽车引擎,记录仪将会自动开启并开启自动录像功能。
2.关闭汽车引擎,在6秒后,记录仪保存档并将会关闭。
【注意】记录仪摄像镜头正/反相切换方法,长按【mic键】并保持3秒钟进行切换反相摄像。
长按【录像键】并保持3秒钟进行切换正相摄像,切换正或反相后,关机会自动保存其操作设置。
二.使用手动录像功能1.长按记录仪上的【开启/关闭键】并保持3秒钟。
2.当记录仪启动后,自动开启录像功能。
3.记录仪摄像镜头正/反相切换方法,长按【mic键】并保持3秒钟进行切换反相摄像。
长按【录像键】并保持3秒钟进行切换正相摄像。
(切换正或反相后,关机会自动保存设置)。
4.当再次点擎【录像键】,记录仪将会停止录像功能。
三.使用拍照功能1.长按记录仪上的【开启/关闭键】并保持3秒钟。
2.当记录仪启动后,在自动开启录像功能的状态下。
目录一、概述------------------------------------------------------------------------------------------------1二、主要性能及技术指标---------------------------------------------------------------------------1三、工作原理及特点简介---------------------------------------------------------------------------3四、显示和记录---------------------------------------------------------------------------------------4五、设定状态下数码管依次显示的内容---------------------------------------------------------5六、键盘操作------------------------------------------------------------------------------------------51、测量状态使用键-----------------------------------------------------------------------------52、设定状态使用键-----------------------------------------------------------------------------63、参数设定方法--------------------------------------------------------------------------------6七、仪表的结构与安装------------------------------------------------------------------------------14八、仪表的保存与维护------------------------------------------------------------------------------16九、接线方法------------------------------------------------------------------------------------------17十、仪表的使用注意事项及保修期---------------------------------------------------------------18 十一、使用常见错误分析---------------------------------------------------------------------------19一、概述本记录仪以独特的热打印记录方式和先进的微处理器控制技术,实现了无与伦比的高记录清晰度、高精度、高可靠性、多功能且便于操作。
Paperless RecordersRD1000/RD2000/RD3000SeriesU C olor TFT Touch Screen Display: 4.3", 5.6" and 12.1"U E xpandable Inputs and Outputs via Plug and Play I/O Cards: RD1000/2000 Series– 4 Slots; RD3000 Series– 16 Slots U A nalog Inputs:RD1000 Series–Up to 6 RD2000 Series–Up to 24 RD3000 Series–Up to 48U U ser Friendly with Bar Graph, Numerical, Vertical or Horizontal Trend Display U E thernet InterfaceStandard with Optional RS232/422/485 Communications U B uilt-In Web Server for Remote Data MonitoringThe RD1000/2000/3000 Series paperless recorders offer real time display of data in a variety of formats on a high resolution TFT touch screen display. The userfriendly unit with plug and play cards can easily be set to monitor, record, and evaluate any application. The user can access data on the screen, as well as from a remote site via the standard Ethernet, Web Server or optional RS232/422/485 serial interface. The historical data may be stored in a flash ROM, compact flash card, or collected in a remote host PC for evaluation and print out. The unit’s compact size saves space and minimizes depth required behind the panel.Hardware Features• R D1000 Series: 3 or 6 Universal Analog Inputs and 24 Optional External Channels • R D2000 Series: 6, 12, 18 or 24Universal Analog Inputs and 48Optional External Channels • R D3000 Series: 6, 12, 18, 24, 30,36, 42 or 48 Universal Analog Inputs and 96 Optional External Channels • T FT Color LCD, High Resolution Touch Screen • 100 Millisecond Sample Rate and Data Logging• H igh Accuracy 24-Bit A/D Analog Input • 16-Bit D/A Analog Output • D igital Input, 100 Hz Maximum • P lug and Play I/O cards (AI, AO, DI,DO) for Easy Expansion•O n-Board SD Card Slot for Internal Memory• U SB Slot for External Storage • 171 mm Short Depth Behind Panel • S tandard Ethernet with Optional RS232 or RS422/RS485Communications • T wo USB Host Ports for Downloading Data or Connect to Printer • I P65 (NEMA 4X) Water-ResistantRD1000, 4.3" displayRD2000, 5.6" display RD3000, 12.1" displayAll models shownsmaller than actual size.U S tores Data on 256 MB Internal Flash Memory U W indows ® Graphical Software Standard and Optional Software forReal Time MonitoringConfiguration in tree layout is easy to operate.of notes and messages.Input name and description: Password: If normal security is chosen, then only one password is offered. If high security of CFR chosen, then 9 levels of password can be defined Recorder Touch ScreenScreen—Standard FirmwareSPECIFICATIONSGENERALDisplay: LCD, 65K colorResolution: RD1000: 480 x 272;RD2000: 640 x 480; RD3000: 1024 x 768Backlight: LEDMTBF Backlight @ 25˚C: RD1000,RD2000: 30,000 hrs; RD3000: 60,000 hrs CPU: ARM Cortex-A8, 1 GHz Internal Flash Memory: 256 MB SD Card Slot: StandardUSB Host: 2 ports (one front, one back)Start/Stop Key: Start/stop recording and turn off display only (for quick re-start), does not turn off power to the unit Web Server: The recorder trend and digital data can be viewed in any place in the world with the recorder connected to Internet with a fixed IP address Multilingual Programming: 19 languages including English, Japanese, Chinese (simplified,traditional), French, German, Spanish, Swedish, Danish, Italian, Polish, Russian, Dutch, Korean, Thai, Turkish, Portuguese, Brazil Portuguese and Czech PC Software: Standard softwaresupplied for historical data viewing and configuration; optional Data Acquisition Studio software for real-time monitoring; supports Windows XP/Vista/7/8 (32-bit and 64-bit)Real Time Clock Accuracy vs.Temperature Insideof Housing: 18 sec typical error per month (10 to 40˚C); 52 sec typical error per month at 0˚C or 50˚C; 107 sectypical error per month at -10˚C or 60˚C Power: 90 to 250 Vac, 47 to 63 Hz, 52 VA, 26 W max; 11 to 36 Vdc, 26 VA, 26 W max (optional)ANALOG INPUT CARDS(RD1000-3AI AND RD1000-6AI)Channels:RD1000-3AI: 3 channels RD1000-6AI: 6 channels Resolution: 24 bitsSampling Rate: 10 times/second Maximum Rating: RTD Input: ±20VThermocouple and Voltage Input: ±65V Current (mA) Input: ±10VTemperature Effect: ±0.1 µV ±15 ppm of reading for all inputs except mA, ±30 ppm of reading for mA input Sensor Lead Resistance Effect:• T hermocouple: 0.32 ppm of reading/Ω• 3-Wire RTD: 2.6˚C/Ω of resistance difference of two leads (based on ˚C measurement temperature for Pt100) • 2-Wire RTD: 2.6˚C/Ω of resistancesum of two leads (based on ˚C measurement temperature for Pt100)•Burn-Out Current: 10µAExpandable Input and Output CardsEach recorder is equipped with rear expansion slots (RD1000/RD2000 Series has 4 slots, RD3000 Series has 16 slots) which work flexibly with the following plug and play I/O cards:Analog Input Cards (RD1000-3AI & RD1000-6AI): These two cards are used for 3 or 6-channel analog inputs. Each input is isolated from each other to avoid noise and to ensure stable measurement.Relay Output Card (RD1000-6R): Each card includes 6 alarm relays. Contacts are rated 5 A/240 Vac Digital Input Card (RD1000-6DI): Each card includes 6 channels. Logic Low: -5V minimum, 0.8V maximum, Logic High: 3.5V minimum, 24V maximum Combination Relay Output and Digital Input Card(RD1000-3R-3DI): Each cardincludes 3 digital Inputs and 3 relay outputs. For digital inputs, Logic Low: -5V minimum, 0.8V maximum, Logic High: -3.5V minimum, 24V maximum. For relay outputs, the contacts are rated 5 A/240 Vac.Analog Output Card (RD1000-6AO): Each card includes 6channels. They are used for 4 to 20 mA, 0 to 20 mA current output, 0 to 5 V , 1 to 5 V , 0 to 10 Vdc voltage output.CommunicationThe standard communication interface is Ethernet withprotocol IEEE 802.3 – 10/100 Base T . RS232/422/485 serial communications is optional.RD2000 Front viewRDTouch LCD displayRESETSTART/STOP RD2000Power terminalsTART/STOPCommon Mode Rejection Ratio (CMRR): 120 dB Normal Mode Rejection RatioIsolation Breakdown Voltage BetweenChannels: 1500 Vac minSensor Break Detection: Sensoropened for thermocouple, RTD andmV inputs; below 1 mA for 4 to 20 mASensor Break Response Time:Within 1 second for thermocouple,DIGITAL INPUT CARD (RD1000-6DI) Channels: 6 per cardLogic Low: -5V min, 0.8V max Logic High: 3.5V min, 24V maxExternal Resistance:Pull-Down: 1 KΩ maxPull-Up: 1.5 MΩ min Frequency: 100 Hz maxRELAy OUTPUT CARD (RD1000-6R)Channels: 6 per cardContact Form: NO/NC (form C) Relay Rating: 5A/240 Vac; life cycles 200,000 for resistive load ANALOG OUTPUT CARD (RD1000-6AO)Channels: 6 per cardRange: 4 to 20 mA, 0 to 20 mA,0 to 5V, 1 to 5V, 0 to 10V Resolution: 16-bitsAccuracy: ±0.05% of span±0.0025% /˚CLoad Resistance: 0 to 500 Ω(current), 10 KΩ min (voltage) Output Regulation: 0.01% for full load changeOutput Setting Time: 0.1 second (stable to 99.9%)Isolation Breakdown Voltage:1500 Vac at 50/60 Hz for 1 minute Integral Linearity Error: ±0.005% of spanTemperature Effect: ±0.0025% of span/˚CSTANDARD ETHERNET COMMUNICATIONSProtocol: Modbus® TCP/IP,10/100 Base TPorts: AUI (Attachment Unit Interface) and RJ-45, auto-detect capability WEBSERVERDescription: Used to view theRD1000/RD2000/RD3000 Series paperless recorder from a remote location via the InternetBrowser Requirements: Internet Explorer 10 or higher, Google Chrome TM IP Address: A Static IP address is required for the recorder. Obtain a Static IP address from your Internet service Provider (ISP). This IP address should be unique.COMM MODULE (OPTIONAL RS232/422/485 COMMUNICATIONS) Interface: RS232 (1 unit), RS485 or RS422 (up to 247 units)Protocol: Modbus protocol RTU mode Address: 1 to 247Baud Rate: 9.6 to 115.2 K bits/sec Measured Data Bits: 7 or 8-bits Parity Bit: None, even or oddStop Bit: 1 or 2 bits ENVIRONMENTALAND PHySICALOperating Temperature: 0 to 50˚C(32 to 122˚F)Storage Temperature: -30 to 70˚C(-22 to 158˚F)Humidity: 20 to 90% RH (non-condensing), maximum relativehumidity of 90% RH is for ambienttemperature up to 38˚C (100˚F)decreasing linearly to 50% RH at50˚C (122˚F)Altitude: 2000 M maximumInsulation Resistance: 20 MΩ min @500 VdcDielectric Strength: 2300 Vac,50/60 Hz for 1 minute between powerterminal and earthVibration Resistance: 10 to 55 Hz,10m/s² for 2 hoursShock Resistance: 30m/s² (3g) foroperation, 20 g for transportationOperation Position: no inclinedrestrictionDimensions (Panel Mount Style):R D1000/RD2000 Series:144 H x 144 W x 189 mm D(5.67 x 5.67 x 7.44")R D3000 Series:288 H x 288 W x 189 mm D(11.34 x 11.34 x 7.44")Standard Panel Cutout:R D1000/RD2000 Series:137 x 137 mm (5.39 x 5.39")R D3000 Series: 281 x 281 mm(11.06 x 11.06")Mounting Depth Behind Panel:171 mm (6.73")Enclosure: IP65 front panel for indooruse; IP20 housing and terminalsMounting Options (for Additional Cost)MathIncludes Math, Counter and Totalizer.Math expression is easily keyed in.Besides AI and DI inputs, these recorders accept inputs through communication called External Channels. RD1000, RD2000, and RD3000 Series recorders can accept up to 24, 48 and 96 channels respectively.Custom Edited Display.External Channels.In Plus versions, Panel Studio software allows the user to edit the specific display instead of the standard display. It can then be downloaded to the recorder.Batch Control: Batch production record isconstantly required for more strict production, for example food and drugs.FDA 21 CFR part 11: This feature complies with U.S. Food and Drug Administration. All data can not be manipulated after recording.Plus Version of Firmware—Supports Additional Features Including Math Channels, External Channels, Custom Display, Batch Control and FDA 21 CFR Part 11 ComplianceConfiguration screenUser can easily configure the recorder on a PC and thensend the configuration files to the recorder.Historical viewerDisplays historical trends, alarms, events and then print it. Use it tosearch data by time, time period, tag, alarm, events and remarks.Data can also be exported in CSV format.Real time viewerPanel Studio softwareUse Panel Studio for easy custom display editing ona PC, then download to the recorder. The customedited displays can be viewed in addition to thestandard displays.Custom display downloaded to the recorder Standard Software (Included)—Consists of Configuratorand Historical Data ViewerEnhanced Data Acquisition Studio Software (Optional)RD1000-SW Data Acquisition Studio Software (orderedseparately)—adds Real Time ViewerPanel Studio Software (Included with Plus Version of 2 or 3 of Firmware)Comes complete with operator’s manual, panel mounting brackets and standard software.Notes: Recorder offers Ethernet interface as standard. T o include RS232 communications add “-RS232” suffix to model number for anadditional cost. To include RS422/485 communications add “-RS422/485” suffix to model number for an additional cost. Standard power for recorders is 90 to 250 Vac, 47 to 63 Hz. To order recorder with optional 11 to 36 Vdc power, add suffix “-DC” to model number, no additional cost.Ordering Example: RD1006, recorder with 6 inputs, plus RD1000-DI6, digital input card, plus RD1000-SW data acquisition studio softwareRD1000RD2000RD3000All models shownsmaller than actual size.。

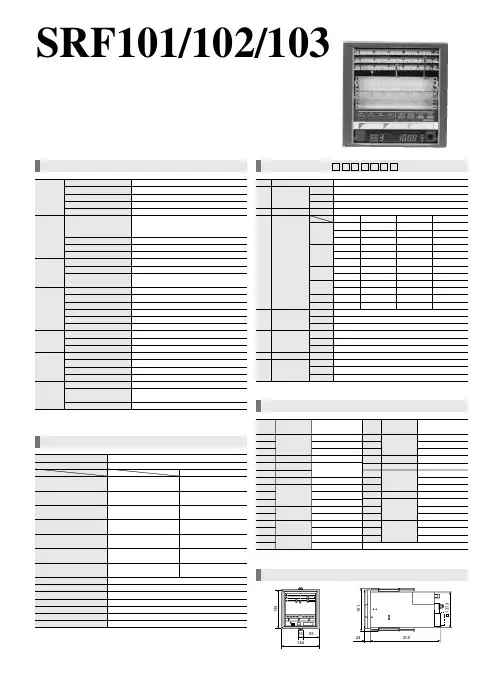

前言非常感谢使用本公司生产的有纸记录仪。
本手册提供对有纸记录仪使用时关于安装、运行操作、参数设计、故障诊断等方面的方法,在使用有纸记录仪之前,敬请仔细阅读本手册并妥善保管在便于随时翻阅处。
装箱清单注意事项◆本仪表适用于一般工业场合,如有特殊的使用要求请另行设置保护装置◆为保证仪表安全工作,请使用额定电压的供电电源,正确接线,妥善接地,接通电源后,请不要触摸仪表后部的接线端子,以防触电◆为了您和仪表的安全,请勿带电安装◆本有纸记录仪是非安防爆产品,切勿在有可燃或爆炸性气体的环境中使用◆记录仪的安装位置请保证通风顺畅◆仪表在靠近电源动力线,强电场,强磁场或交流接触器干扰的场合应采取相应的屏蔽措施◆为避免测量误差,传感器是热电偶时,请使用相应的补偿导线传感器是热电阻时,要使用三根规格相同而且电阻值小于10Ω的铜导线,否则会造成测量误差◆擦拭仪表外壳时请用干净软布,切勿蘸取酒精、汽油等有机溶剂;如果仪表进水,请立即断电,停止使用◆擦拭清洗热印头时,取出折纸机构,用软布或棉花蘸酒精擦洗,沿着热印头长度方向轻轻地来回擦拭热印点,将赃物擦掉◆为延长仪表的使用寿命,请定期进行保养和维护◆开箱时如发现仪表因运输而致的破损,请与厂家联系◆请勿自行维修和拆卸仪器◆因技术升级而作的更改不再另行通知,请以实物为准目录一、技术指标------------------------------------------------------------------5二、接线------------------------------------------------------------------------92.1接线端子示意图-------------------------------------------------92.2交流电源输入接线----------------------------------------------92.3输入/输出信号接线--------------------------------------------112.4继电器触点输出接线------------------------------------------112.5变送器配电接线------------------------------------------------122.6通讯接口定义及接线------------------------------------------12三、显示及记录方式--------------------------------------------------------13四、键盘功能-----------------------------------------------------------------15五、组态说明-----------------------------------------------------------------165.1、组态参数显示顺序说明-------------------------------------165.2、组态参数过程说明-------------------------------------------171)组态信号类型及关闭测量通道---------------------------172)组态小数点位数---------------------------------------------173)组态量程范围------------------------------------------------184)组态记录边界及关闭通道记录---------------------------195)组态报警阀值及继电器触点输出------------------------206)组态报警回差------------------------------------------------227)组态线性调整------------------------------------------------238)组态滤波时间------------------------------------------------249)组态走纸速度------------------------------------------------2410)组态记录标尺----------------------------------------------2511)组态自动打印测量数据时间间隔----------------------2612)组态日期和时间-------------------------------------------2613)组态打印深度----------------------------------------------2814)组态仪表地址----------------------------------------------2815)组态波特率-------------------------------------------------2916)组态通讯格式----------------------------------------------29六、仪表结构、安装、维护及服务指南-------------------------------30七、故障分析及排除-------------------------------------------------------33八、附加/定制功能说明---------------------------------------------------34一、技术指标⏹显示精度:数字显示:±0.2% F.S.记录精度:±0.2% F.S.(注:热电偶应去掉冷端误差)⏹处理器采用高性能的ARM Cortex-M3 32位的RISC内核,可同时实现信号采集、记录、显示和报警⏹存储模块采用串行FRAM存储芯片存贮系统配置参数等关键信息⏹输入功能输入规格:全隔离万能输入,最大支持10路模拟量输入电压输入:0-20mV、0-100mV、1-5V、0-5V(0-10V输入需在订货时注明,0-10V输入时替代原0-5V量程代码且此通道不再支持其他信号类型输入)电流输入:0-10mA、4-20mA、0-20mA电阻输入:Res热电阻:PT100、Cu50、G53、Cu100、BA1、BA2(要求三线电阻平衡,引线电阻<10Ω)热电偶:S、B、K、T、R、E、N、J辐射高温计:F1、F2钨铼:WRe3-25、WRe5-26注:其它输入信号(如开关量输入(DI)、脉冲量输入(PI))或分度号(如PT1000)需在订货时注明量程代码及测量范围:各种热电偶、热电阻、标准电压及电流等输入信号量程代码及测量范围见下表一。
目录一、概述------------------------------------------------------------------------------------------------1二、主要性能及技术指标---------------------------------------------------------------------------1三、工作原理及特点简介---------------------------------------------------------------------------3四、显示和记录---------------------------------------------------------------------------------------4五、设定状态下数码管依次显示的内容---------------------------------------------------------5六、键盘操作------------------------------------------------------------------------------------------51、测量状态使用键-----------------------------------------------------------------------------52、设定状态使用键-----------------------------------------------------------------------------63、参数设定方法--------------------------------------------------------------------------------6七、仪表的结构与安装------------------------------------------------------------------------------14八、仪表的保存与维护------------------------------------------------------------------------------16九、接线方法------------------------------------------------------------------------------------------17十、仪表的使用注意事项及保修期---------------------------------------------------------------18 十一、使用常见错误分析---------------------------------------------------------------------------19一、概述R1000系列有纸记录仪以独特的热打印记录方式和先进的微处理器控制技术,实现了无与伦比的高记录清晰度、高精度、高可靠性、多功能且便于操作。
可连续记录和数字打印。
广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。
该仪表的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号,并可对被测信号进行数字显示及进行趋势记录和数字记录,能在本身打印的100mm 宽的纸格上同时记录刻度值、时间及每一个信号的曲线,并将通道号印在各通道的轨迹旁。
可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数,并对所设参数加以保护。
二、主要性能及技术指标1.输入通道: •单点 双点 三点 四点 五点 六点 八点 •每个通道的测量信号种类可由用户自己设定 也可在定货时注明。
[由厂方为用户设定好] 2.通道隔离: •输入通道之间相互隔离,无干扰。
3.显示功能: •测量值的定点或巡回显示 •设定参数显示[在设定状态下] •报警提示符及提示灯•时间显示[在所有输入信号全部关闭情况下] 4.记录功能: •采用进口固定式热敏头,无笔墨消耗,无笔位 误差,抗震动•在100mm 范围内有800个热印点 •对测量值进行趋势记录和数字记录•在记录曲线同时打印标尺刻度及每个通道标记 •每隔100mm 打印一次刻度值、当前时间和走纸速度 5.实时时间: •由键盘设定当前日期和时间 •即使掉电,也不影响正常计时6.曲线迁移功能: 通过对记录边界的设定,可使不同通道的趋势记录曲线分离开。
7.标度变换功能: 对于电压及电流输入信号,可通过对显示范围的设定,实现显示及记录对输入信号的线性标度。
对于热电偶及热电阻信号显示范围就是其测量范围。
8.输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号,由键盘设定选择。
表一信号种类量程代码测量范围 mA 01 0~10mA mA 02 4~20mA 电 流mA 开方 03 4~20mA 开方 mV11 0~20mV mV 12 0~50mV mV 13 0~100mV V 14 0~5V V 15 1~5V 电 压V 开方16 1~5V 开方 Pt100 21 -50.0~550.0 °C Cu100 22 -50.0~150.0 °C 热 电 阻Cu5023 -50.0~150.0 °C 远传压力电阻24 0~400Ω T31 0.0~400.0 °C E 32 0~1000 °C K 33 0~1300 °C S 34 0~1750 °C 热 电 偶B35 500~1800 °C 关闭通道00该通道关闭9. 走纸速度: 通过键盘任意设定,走纸速度为10 mm/h 到1990mm/h 。
10.报警功能:•提供六组继电器接点输出,由用户任意组合使用•每个通道报警均可选择上限、下限、差值上限、差值下限 •每个通道的报警回差可设定,继电器动作时有指示灯提示 •继电器触点容量:24VDC, 3A ; 220V AC, 3A11.通讯: 可提供RS232C 或RS485通讯接口【此项为扩展功能,定货时须注明】12.模拟量输出:可提供两路4 ~ 20 mA 模拟量传送输出【此项为扩展功能,定货时须注明】13.采样周期: 0.6S14.数字显示及报警精度: ±0.2%F y S15.趋势记录精度: ±0.2% 「两幅」 16.数字记录精度: ±0.2%F y S17. 输入阻抗: 大于10M Ω 〖注:进行电流测量时,输入阻抗为250Ω〗 18.功率消耗: 不大于30W19.正常工作环境: 温度范围:0~50°C 湿度范围:10~85 % R y H 20.电源电压: 220 V; 50 Hz 21.外形尺寸: 144 × 144 × 200 mm 22.开孔尺寸: 138+1 × 138+1 mm三、工作原理及特点简介每路输入信号经程控放大,24位分辨率A/D 转换,光电隔离送至单片机处理。
从而彻底消除了各输入通道之间的干扰,消除了输入通道与CPU 之间的干扰。
使用高精度数字温度传感器,进行热电偶的冷端温度补偿。
为了提高长期稳定性,本记录仪放弃了传统的用电位器调整放大倍数及零点的方法,代之以软件程序调校法,并实现了放大倍数的程控放大。
出厂前厂方对各项参数均已调试完成。
用户可通过键盘设定对系统误差进行平移校正。
程控放大A/D 转换程控放大A/D 转换程控放大A/D 转换程控放大A/D 转换频率检测走纸控制数码 显示注:虚线框内为扩展功能,若用户需要,应在定货时注明。
工作原理示意图四、显示和记录图一1.显示方式: 在测量状态下,显示通道号和测量值。
在设定状态下,显示设定内容。
在通道全部关闭时,显示实时时间。
六个指示灯为继电器动作号码提示灯2. 记录方式:打印记录曲线 [记录状态,记录指示灯亮]打印设定参数 [在记录指示灯灭时,按 键]打印测量值数据 [在记录指示灯亮时,按键]报表报表五、设定状态下,数码管依次显示的内容:表二量程代码 01 ~ 35 小数点位 0 ~ 3显示下限 显示上限 记录左边界 记录右边界 报警上限 -1~9 [0 1 2 3 4 5 6 7 8 9]报警下限 偏差上限 偏差下限 0000 ~ 9999 报警回差 00 ~ 99 1~8 通道号 -或+误差校正 00 ~ 99 走纸速度0010 ~ 1990 mm/h 记录标尺0 ~ 8 自动打印测量值时间间隔 0000 ~ 9999 分钟 年份 2 0 00 ~ 98 日期 月 01 ~ 12 日 01 ~ 31 时间时 00 ~ 23 分 00 ~ 59 打印深度0 ~ 3六、键盘操作该表共有六个使用键,其中有测量状态使用键和设定状态使用键,选用优质薄膜触摸式键盘,按键时伴有清脆的蜂音。
1.测量状态使用键:记录 键:按一次,记录指示灯亮,仪表根据设定的方式打印模拟曲线;再按一次,则记录指示灯灭,仪表不记录。
只显示测量值。
定点 键:按一次,将当前显示通道固定;再按一次巡回显示各通道测量值。
走纸 键:按一次,仪表快速走纸;再按一次,恢复原状态。
报表 键:b 在记录指示灯灭时,按一次,打印所有设定参数值及当前时间、纸速。
m 在记录指示灯亮时,按一次,打印各通道当前测量值及当前时间、纸速。
2.设定状态使用键:注意:在设定状态下,如果30秒内无按键动作,则返回测量状态。
设定 ©键:按一次持续三秒钟,进入设定状态,指示灯亮;再按一次,返回测量状态,指示灯灭。
键:在设定状态下,每设完一项参数都要按一次,才能将您所设参数【此刻显示内容】写入仪表,并进入下一个参数的设定。
Z 键:在设定状态下,按一次,闪烁显示位右移一位。
Y 键:在设定状态下,按一次,闪烁显示位左移一位。
U V 键:在设定状态下,按一次,闪烁显示位内容显示下一个字符或所设参数值递增。
键:在设定状态下,按一次,闪烁显示位内容显示上一个字符或所设参数值递减。
3.参数设定方法:在设定状态下,用户通过对参数设定,从而确定各通道的量程、记录范围、报警及走纸速度、报表打印时间间隔、当前时间等等。
1)如何设定量程范围及关闭某一测量通道?本表共有二十种输入信号种类,通过编码方式供用户任意选择,具体量程代码详见【表一】。
通过设定该项,实现输入信号的正常测量和显示、记录。
设定量程范围时,首先确定所用通道的输入信号种类,通过查【表一】确定量程代码,然后操作键盘将您所确定的量程代码写入仪表。
