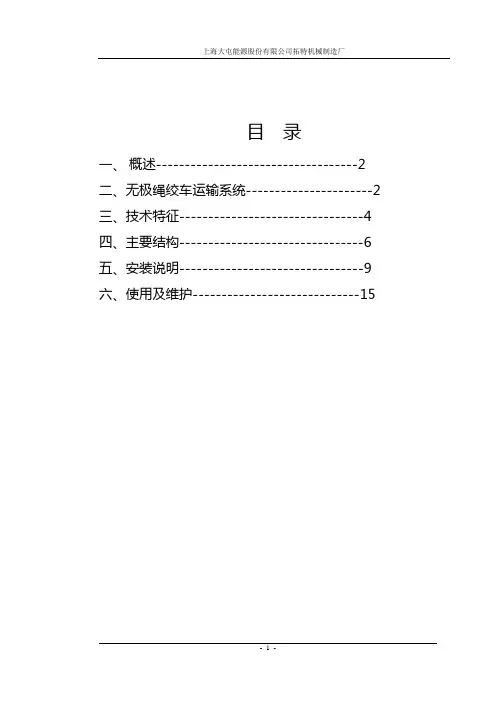

目录一、概述-----------------------------------2二、无极绳绞车运输系统----------------------2三、技术特征--------------------------------4四、主要结构--------------------------------6五、安装说明--------------------------------9六、使用及维护-----------------------------15一、概述JWB-8/1.27型无极绳绞车适用于煤矿井下环境。
它是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备连续运输，特别适用于大型综采设备的运输牵引，也可用于金属矿井下和地面轨道运输，可适用于坡度不大且起伏变化的轨道运输。
系统配置有驱动装置、液压张紧装置、梭车、主压绳轮、后部张紧轮、尾轮、压绳轮、托绳轮、拐弯装置等。
绞车变速采用摩擦轮离合方式，采用了三级行星轮系减速传动，实现零速起动，快、慢速运行的功能，张紧装置采用后部液压张紧方式，该绞车具有起动运行平稳，手动近机操作，变速操作方便、灵活，张紧力稳定可靠等特点。
系统直接利用井下现有轨道系统，可实现固定距离不经转载的直达运输。
无极绳绞车辅助运输系统的是目前一种较为先进的运输方式，使用该系统后不仅能有效降低用户的设备投资和维护费用，还能大大减少运输环节，减少人员，降低运输安全事故的发生，为用户的安全生产提高有力的保障。
二．无极绳绞车辅助运输系统无极绳绞车辅助运输系统分别由无极绳绞车系统、调度绞车、电气控制系统、通讯系统、绞车后备保护等组成。
该系统在进料和出料处分别设置一台调度绞车对车辆进出无极绳绞车运输轨道进行调配。
无极绳绞车运输系统如图1所示，由驱动装置、梭车、液压拉紧装置、主压绳轮、尾轮、后部张紧轮、托绳轮装置、压绳轮装置、拐弯装置、钢丝绳等组成。
钢丝绳从绞车前方滚筒上部进入，缠绕几圈再从绞车滚筒上部向后出绳，绕过张紧轮，再从绞车滚筒下部缠绕几圈向前出绳，经过尾轮返回后，绳头固定于梭车两端，呈无极封闭环。

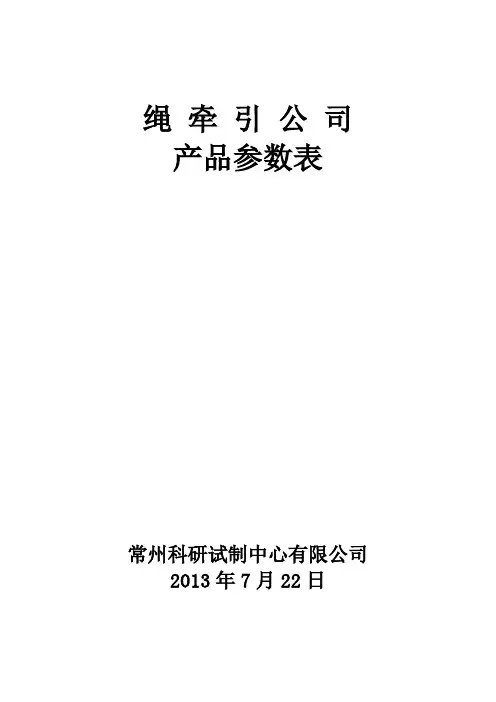

绳牵引公司产品参数表常州科研试制中心有限公司2013年7月22日目录1、绞车 -------------------------------------------------------- 错误!未定义书签。

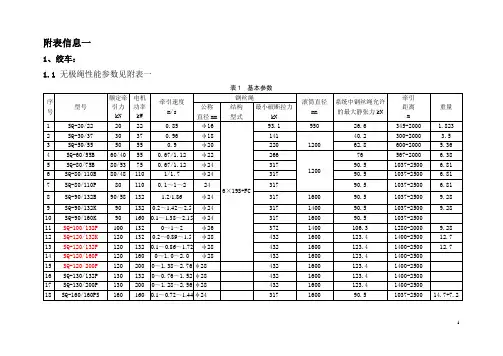

无极绳性能参数见附表一-------------------------------------- 错误!未定义书签。
架空乘人装置性能参数见附表二 -------------------------------- 错误!未定义书签。
无极绳绞车电控配置清单附表三--------------------------------- 错误!未定义书签。
、绞车+张紧器机头长度：-------------------------------------- 错误!未定义书签。
无极绳绞车电控箱外形尺寸标----------------------------------- 错误!未定义书签。
2、张紧装置 ---------------------------------------------------- 错误!未定义书签。
性能参数附表一---------------------------------------------- 错误!未定义书签。
3、梭车 -------------------------------------------------------- 错误!未定义书签。
制动梭车技术参数附表一--------------------------------------- 错误!未定义书签。
梭车性能参数附表二------------------------------------------ 错误!未定义书签。
4、尾轮 -------------------------------------------------------- 错误!未定义书签。
性能参数附表一---------------------------------------------- 错误!未定义书签。

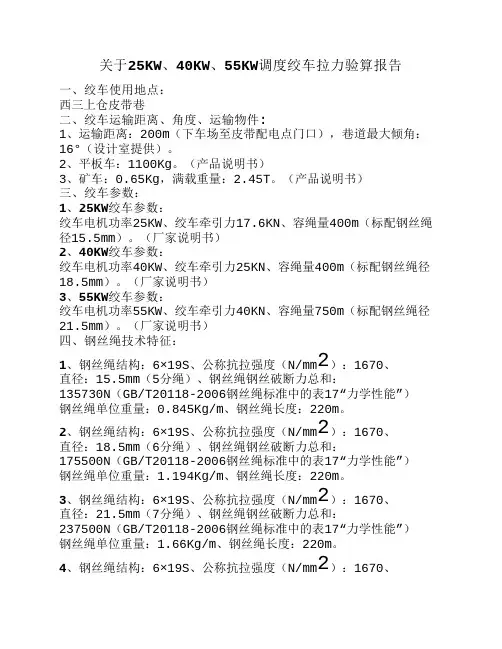

关于25KW、40KW、55KW调度绞车拉力验算报告一、绞车使用地点：西三上仓皮带巷二、绞车运输距离、角度、运输物件:1、运输距离：200m（下车场至皮带配电点门口），巷道最大倾角：16°（设计室提供）。
2、平板车：1100Kg。
（产品说明书）3、矿车：0.65Kg，满载重量：2.45T。
（产品说明书）三、绞车参数：1、25KW绞车参数：绞车电机功率25KW、绞车牵引力17.6KN、容绳量400m（标配钢丝绳径15.5mm）。
（厂家说明书）2、40KW绞车参数：绞车电机功率40KW、绞车牵引力25KN、容绳量400m（标配钢丝绳径18.5mm）。
（厂家说明书）3、55KW绞车参数：绞车电机功率55KW、绞车牵引力40KN、容绳量750m（标配钢丝绳径21.5mm）。
（厂家说明书）四、钢丝绳技术特征：2）：1670、1、钢丝绳结构：6×19S、公称抗拉强度（N/mm直径：15.5mm（5分绳）、钢丝绳钢丝破断力总和：135730N（GB/T20118-2006钢丝绳标准中的表17“力学性能”）钢丝绳单位重量：0.845Kg/m、钢丝绳长度：220m。
2）：1670、2、钢丝绳结构：6×19S、公称抗拉强度（N/mm直径：18.5mm（6分绳）、钢丝绳钢丝破断力总和：175500N（GB/T20118-2006钢丝绳标准中的表17“力学性能”）钢丝绳单位重量：1.194Kg/m、钢丝绳长度：220m。
2）：1670、3、钢丝绳结构：6×19S、公称抗拉强度（N/mm直径：21.5mm（7分绳）、钢丝绳钢丝破断力总和：237500N（GB/T20118-2006钢丝绳标准中的表17“力学性能”）钢丝绳单位重量：1.66Kg/m、钢丝绳长度：220m。
2）：1670、4、钢丝绳结构：6×19S、公称抗拉强度（N/mm直径：24.5mm（1寸绳）、钢丝绳钢丝破断力总和：308500N（GB/T20118-2006钢丝绳标准中的表17“力学性能”）钢丝绳单位重量：2.12Kg/m、钢丝绳长度：220m。

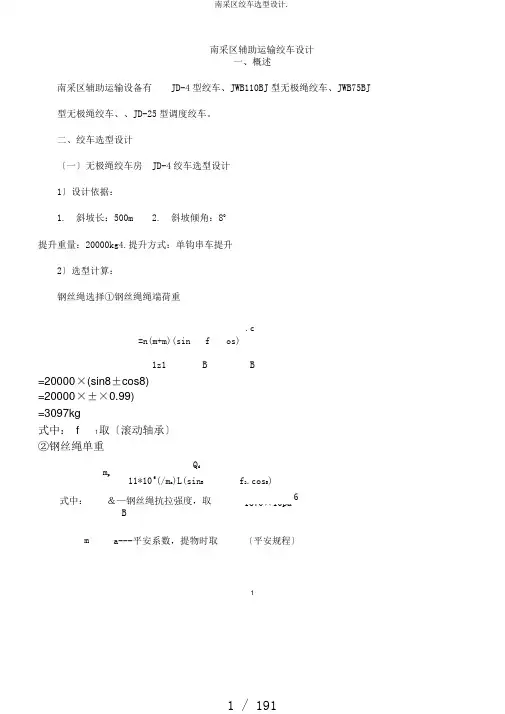

南采区辅助运输绞车设计一、概述南采区辅助运输设备有JD-4型绞车、JWB110BJ型无极绳绞车、JWB75BJ 型无极绳绞车、、JD-25型调度绞车。
二、绞车选型设计〔一〕无极绳绞车房JD-4绞车选型设计1〕设计依据：1. 斜坡长：500m2. 斜坡倾角：80提升重量：20000kg4.提升方式：单钩串车提升2〕选型计算：钢丝绳选择①钢丝绳绳端荷重Q=n(m+m)(sin±f.cos)1z1B B =20000×(sin8±cos8)=20000×±×0.99)=3097kg式中：f1取〔滚动轴承〕②钢丝绳单重m pQ d11*106(/m a)L(sin B f2.cos B)式中：＆—钢丝绳抗拉强度，取61670×10paBm a---平安系数，提物时取〔平安规程〕1f---钢丝绳移动阻力系数，f取22L---钢丝绳下放点至井下停车点之间的斜长，500mB---斜坡倾角80将上述参数代入式中：m p30976(1670*106/6.5)500(sin80.25*cos8)11*10m p=kg/m据?矿井运输提升学?表 5—8及参照我矿现有资料，选用6×19S+FC 型钢丝绳，其绳径d=21.5mm,每米钢丝绳重量m p=kg/m，全部钢丝绳的破断力总和Q p=273kN。
③钢丝绳平安系数校验。
m aQ pg*Q d m p*L(sin f2*cos)gm a273*103 9.8*30971.73*500(sin8m p=＞〔查平安规程〕因此，所选钢丝绳满足要求。
④最大静张力计算：F jmax=n(m1+m z1)(sin B＋f1.cos B)g+m p.L(sin B＋f1.cos B)g 将数据代入公式：F jmax=20000×(sin8+0.015 cos8)××500×cos8)9.8=33629=根据以上计算材料可选用JD-4型调度绞车。

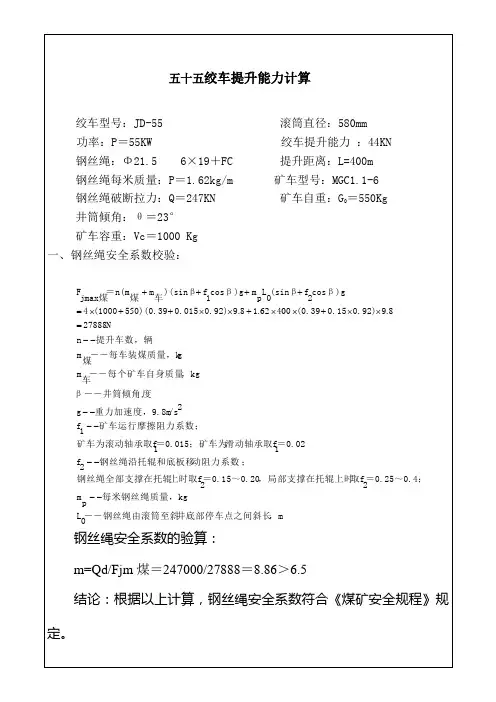

五十五绞车提升能力计算绞车型号：JD-55 滚筒直径：580mm功率：P ＝55KW 绞车提升能力 ：44KN钢丝绳：Φ21.5 6×19＋FC 提升距离：L=400m钢丝绳每米质量：P ＝1.62kg/m 矿车型号：MGC1.1-6钢丝绳破断拉力：Q ＝247KN 矿车自重：G 0＝550Kg井筒倾角：θ＝23°矿车容重：Vc ＝1000 Kg一、钢丝绳安全系数校验：，m 井底部停车点之间斜长－－钢丝绳由滚筒至斜0L 每米钢丝绳质量，kg pm ＝0.25～0.4；2取f ，局部支撑在托辊上时＝0.15～0.202上时取f 钢丝绳全部支撑在托辊； 动阻力系数钢丝绳沿托辊和底板移2f ＝0.021滑动轴承取f ＝0.015；矿车为1矿车为滚动轴承取f ； 矿车运行摩擦阻力系数1f 2/s 重力加速度，9.8m g 度β－－井筒倾角,，kg －－每个矿车自身质量车m g －－每车装煤质量，k 煤m 提升车数，辆n N290.92)0.15(0.3904190.92)0.0150)(0.395(10004cosβ)g 2f (sinβ0L p m cosβ)g 1f )(sinβ车m 煤＝n(m jmax煤F ----------=⨯⨯+⨯⨯+⨯⨯++⨯=++++78888.062.8.5钢丝绳安全系数的验算：m=Qd/Fjm 煤＝247000/27888＝8.86＞6.5结论：根据以上计算，钢丝绳安全系数符合《煤矿安全规程》规定。
二、提升绞车能力验算：绞车能力Fj=44KN 经计算钢丝绳实际提升拉力Fjm=27.888KN Fj＞Fjm结论：所以绞车提升能力满足提升要求。
三、电机功率校验：V000 1ηN Fjm ⨯⨯=2788848.1000 185.0⨯⨯=NN =48.5KW （49KW）式中：η—电机效率 0.85；。
V—提升容器最大速度，1.48m/s。
电机富裕系数K=P/N=55/49=1.12；一般电机富裕系数为1.05~1.2。
无极绳绞车原理一、无极绳绞车用途：无极绳连续牵引车是一种新型的被迅速推广的煤矿辅助运输装备。
以一台无极绳绞车作为驱动装置，以钢丝绳为牵引构件，与张紧装置、梭车、尾轮等配套设备一起构成一套完整的无极绳连续牵引车运输系统，适用于有瓦斯和煤尘的煤矿井下工作面顺槽和轨道巷，实现材料、设备的长距离连续高效运输，特别适用于大型综采设备（如成台支架等）的连续运输。
也可用于金属矿井下和地面的轨道运输。
综采工作面设备辅助运输以往一般使用的是小绞车与电瓶车联合运输，需要投入大量的人力、物力，且作业人员安全系数低，事故率高，运输效率低，运行费用高；经过合理设计，在回风巷安装一台无极绳连续牵引绞车，解决了长距离运输巷道变坡多、拐弯大等问题。
二、无极绳绞车技术规格：㈠型号含义：J W B - □ / □主参数：额定牵引力，10kN/牵引速度，m/s；结构型式代号：隔爆型；特征代号：无极绳绞车；产品类别代号：卷扬机类。
㈡技术规格例：牵引力kN 32 绳速m/s 0.86滚筒直径mm 740钢丝绳规格6×19-18.5-1700总速比43.92电动机规格YBK2-225M-6-30-B5 功率kW 30转速r/min 980电压V 380/660 电力液压推动器电动机规格YBOZ401-400-2功率W 400转速r/min 2800电压V 380/660 附属电气设备：隔爆可逆电磁起动器QBZ-80N主机外形尺寸（长×宽×高）mm 1673×1987×1530主机下井主体尺寸（长×宽×高）mm 1673×1160×1125重量（不包括附属电气设备）kg 3120配套设备：1、张紧装置2、梭车3、尾轮及固定装置4、轮组：主压绳轮、副压绳轮、托绳轮、导向轮5、弯道护轨装置三、无极绳绞车各零件工作原理：绞车：绞车是整个系统的动力源，采用机械传动，主要组成为:(1)电机，为无极绳绞车提供动力。

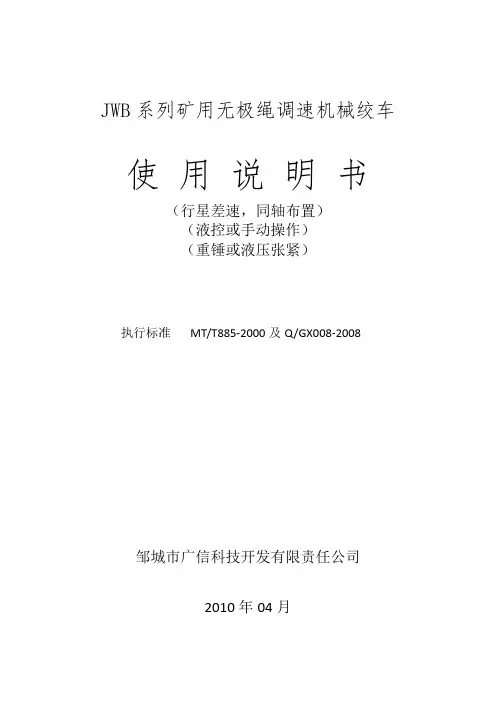

JWB系列矿用无极绳调速机械绞车使用说明书（行星差速，同轴布置）（液控或手动操作）（重锤或液压张紧）执行标准MT/T885-2000及Q/GX008-2008邹城市广信科技开发有限责任公司2010年04月目录1．概述 (1)用途及适用范围 (1)使用环境条件与环境影响 (1)产品特点 (1)型号组成及其代表意义 (2)2．技术特征 (2)主要技术参数 (2)主要性能 (2)3．主要结构及工作原理 (3)绞车主机 (3)梭车 (3)尾轮 (3)主压绳轮组 (4)副压绳轮组 (4)托绳轮组 (4)拐弯轮组 (4)液压系统 (4)控制与显示 (4)4．安装与调试 (4)设备安装的条件与技术要求 (5)安装方法及注意事项 (5)电气系统安装及调试 (7)试运行及注意事项 (7)5．绞车控制步骤 (8)6．使用及维护 (8)7．故障分析与排除 (9)8．运输、储存 (10)9．开箱与检查 (10)10．其他 (10)11．配件一览表 (11)12．附图 (15)13．联系地址及电话………………………………………………（封底）1．概述用途及适用范围本产品是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备运输，特别适用于大型综采设备的运输牵引和长运距及材料的运输，能大大提高运输效率及运输安全可靠性，也可用于金属矿山和地面轨道运输，可适用于坡度不大于30℃或弯曲、起伏变化的轨道运输。
特别提示：本绞车严禁运行中双工作闸同时制动。
使用环境条件与环境影响牵引绞车可在煤矿井下有瓦斯的巷道中使用；牵引绞车应安置于环境温度为10℃—40℃，环境相对湿度不超过85%（+25℃），海拔高度不超过1000m的巷道内工作。
对于海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；牵引绞车在有隔爆要求的巷道内工作时，必须选用在有效期内、有煤安标志的隔爆型电机及电气，且工作时周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量；牵引绞车无任何污染，不影响周围环境；产品特点本设备吸收借鉴了绳牵引卡轨车的成熟技术，采用了调度绞车的行星轮减速、变速方式，具有如下特点：绞车采用了三级行星轮系减速传动，电机输入轴直接传动常啮合的行星差速器，在快速、慢速块式制动闸的相应结合下，形成零速、快速和慢速，最后传动末级行星轮系和摩擦滚筒。

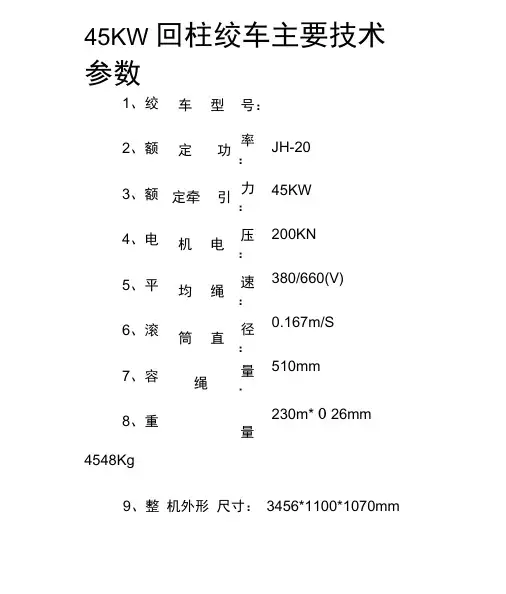

45KW 回柱绞车主要技术参数JH-2045KW 200KN 380/660(V) 0.167m/S 510mm 230m* 0 26mm4548Kg9、整 机外形 尺寸： 3456*1100*1070mm车 型 号： 定功 率：定牵 引 力：机 电 压： 均 绳 速： 筒 直径：绳量：1、绞2、额3、额4、电5、平6、滚7、容8、重 量45KW 回柱绞车主要技术参数1、绞车型号：JH-202、额定功率：45KW3、额定牵引力：200KN4、电机电压：380/660(V)5、平均绳速：0.167m/S6、滚筒直径：510mm7、容量：230m* C 26mm8、重量：4548Kg9、整机外形尺寸：3456*1100*1070mm18.5KW 回柱绞车主要技术参数1、绞车型号：JH-142、额定功率：18.5KW 3、额定牵引力：140KN 4、电机电压：380/660(V)5、平均绳速：0.113m/S6、滚筒直径：400mm7、容绳量：150m* C 21.5mm8、重量：2505Kg9、整机外形尺寸：2792*978*1063mmJD-55KW绞车技术特征绞车型号:一JD-55牵引力(kg):—4000容绳量(m): 021.5mm*760m 绞车重量(kg): — 5670 电动机电压(v): — 38D/660 转速(r/m): — 980 滚筒尺寸(mm): 600 * 680 挂车数:一1辆JD-40KW绞车技术特征绞车型号:一JD-40 牵引力(kg):—3000 容绳量(m):^21.5mm*400m 绞车重量(kg)：—2700 电动机电压(v): — 380/660 转速(r/m): —1470 滚筒尺寸(mm): ^620*580 挂车数:一1辆JD-25KW绞车技术特征绞车型号:一JD - 25牵引力(kg): —1800容绳量(m):如8.5mm*300m 绞车重量(kg):—1370 电动机电压(V)：—380/660 滚转ii(r/m):—1465滚筒尺寸(mm): *310*400 挂车数:一1辆JDJ1.4KW绞车技术特征绞车型号:一JD -11.4 牵引力(kg): —1000 容绳量(m):0l 5.5mm*160m 绞车重量(kg): — 542 电动机电压(v): —380/660 滚转®(r/m):—1460 滚筒尺寸(mm):^224*304 挂车数：—1辆EBZ160 型掘进机操作规程1、只有经过培训合格被授权操作的专职司机才能操作掘进机，司机必须持证上岗。
