混凝土多孔砖、小型空心砌块的应用

教学内容：本章重点：砌墙砖和砌快的技术性质，第七章砌墙砖和砌块本节主要内容：烧结普通砖的技术性质、应用；烧结多孔砖的技术规定及应用。

第一节砌墙砖砌墙砖是指以粘土、工业废料及其他地方资源为主要原料，由不同工艺制成，在建筑中用来砌筑墙体的砖。

可分为普通砖、空心砖两类，其中孔洞数量多、孔径小的空心砖又称为多孔砖。

按制作工艺又可分为烧结砖和非烧结砖。

一、烧结普通砖烧结普通砖是以粘土、页岩、粉煤灰、煤矸石为主要原料，经焙烧制成的孑L洞率小于15％的砖。

按主要原料分为粘土砖(N)、页岩砖(Y)、粉煤灰砖(F)和煤矸石砖(M)。

用于清水墙和带有装饰面墙体装饰的砖，称为装饰砖。

烧结普通砖有青砖和红砖两种。

在成品中往往会出现不合格品——过火砖和欠火砖。

过火砖颜色深，敲击时声音清脆，强度高，吸水率小，耐久性好，易出现弯曲变形；欠火砖颜色浅，敲击时声音喑哑，强度低，吸水率大，耐久性差。

1．烧结普通砖的技术规定《烧结普通砖》(GB 5101—1998)规定：烧结普通砖为直角六面体，外形尺寸为240 mm×115 mm×53 mm；按抗压强度划分为MU30、MU25、MU20、MUl5、MUIO五个等级，各个强度等级的抗压强度值见表7—1；外观质量要求见表7—2；尺寸偏差的要求见表7—3；东三省、内蒙古、新疆地区的砖必须做冻融试验，其他地区的砖的抗风化性能如果符合表7—4规定时，可不做冻融试验，否则必须做冻融试验；强度和抗风化性能合格的砖，按尺寸偏差、外观质量、泛霜和石灰爆裂划分为优等品(A)、一等品(B)、合格品(c)。

二、烧结多孔砖烧结多孔砖是以粘土、页岩、粉煤灰、煤矸石等为主要原料，经焙烧制成的空洞率大于15％，而且孔洞数量多、尺寸小，主要用于承重墙体的砖。

按主要原料分为粘土砖(N)、页岩砖(Y)、粉煤灰砖(F)和煤矸石砖(M)。

1．烧结多孑L砖的技术规定《烧结多孔砖》(GB 13544--2000)规定：烧结多孔砖为直角六面体；长、宽、高应符合下列尺寸要求：290、240、180 mm；190、175、140、115、90 1Tlln；圆孔洞的直径不大于22 mm，非圆孔内切圆的直径不大于15 mm，手抓孔尺寸为(S0～40)mm X(75～85)mm；按抗压强度划分为MU30、MU25、MU20、MUl5、MUl0五个强度等级，各个强度等级的抗压强度应符合表7—1的要求；外观质量应符合表7—6，尺寸偏差和孔洞率及孔洞排列应符合表7—7的要求；泛霜和石灰爆裂、抗风化性能的要求同烧结普通砖。

、混凝土小型空心砌块砌体工程（一）一般规定1、本章适用于普通混凝土小型空心砌块和轻骨料混凝土小型空心砌块（以下简称小砌块）等砌体工程。

2、施工前，应按房屋设计图编绘小砌块平，立面排列图，施工中应按排块图施工。

3、施工采用的小砌块的产品龄期不应小于28d。

4、砌筑小砌块时，应清除外表污物、剔除外观质量不合格的小砌块。

5、砌筑小砌块砌体，宜选用专用小砌块砌筑砂浆。

6、底层室内地面以下或防潮层以下的砌体，应采用强度等级不低于C20的混凝土灌实小砌块的孔洞。

7、砌筑普通混凝土小型空心砌块砌体时，不需要对小砌块浇水湿润，如遇天气干燥炎热，宜在砌筑前对其喷水湿润；对轻骨料混凝土小砌块，应提前浇水湿润，块体的相对含水率宜为40%〜50%。

雨天及小砌块外表有浮水时，不得施工。

8、承重墙体使用的小砌块应完整、无缺损、无裂缝。

9、小砌块墙体应对孔对孔、肋对有错缝搭砌。

单排孔小砌块的搭接长度应为块体长度的1/2；多排孔小砌块的搭接长度可适当调整，但不宜小于砌块长度的1/3,且不应小于90mm。

墙体的个别部位不能满足上述要求时，应在灰缝中设置拉结钢筋或钢筋网片，但竖向通缝仍不得超过两皮小砌块。

块体的产品龄期不应小于28do<4>有冻胀环境和条件的地区，地面以下或防潮层以下的砌体，不应采用多孔砖。

<5>不同品种的石专不得在同一楼层混砌。

<6>砌筑烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖砌体时，破应提前1〜2d适度湿润，严禁采用干砖或处于吸水饱和状态的砖砌筑，块体湿润程度宜符合以下规定：<6.1>烧结类块体的相对含水率60%〜70%；<6.2>混凝土多孔砖及混凝土实心砖不需要浇水湿润，但在气候干燥炎热的情况下，宜在砌筑前对其喷水湿润。

其他非烧结类块体的相对含水率40%〜50%。

<7>采用铺浆法砌筑砌体，铺浆长度不得超过750mm；当施工期间气温超过30℃时，铺浆长度不得超过500mm。

新型墙体材料在建筑中的应用[摘要] 长期以来,砖是我国砌筑墙体的主要材料,与之相随的是巨大的能耗和污染,其生产能耗加建筑采暖能耗接近全国总能耗的15%。

在国民经济的迅速发展的今天,住房建设发展迅猛,保土种田与毁地建房,吃与住的矛盾日益尖锐,因此,发展新型墙体材料势在必行。

本文就新型墙体材料在建筑中的应用问题做出一些探讨。

[关键词] 新型墙体材料类型外墙保温技术应用我国目前正处于经济和建筑业快速发展期,建筑面积和新建建筑面积都位于世界之首,每年建筑用能约占全国总能耗的27%～28%。

节能减排已是当今我国可持续发展的重要战略措施。

而建筑节能的前提就是墙体、门窗与屋面采用的节能材料,外墙墙体主要是采用新型墙体材料以达到节能的目的。

1 新型墙体材料的类型及技术性能《新疆维吾尔自治区新型墙体材料目录》中将新型建筑墙体材料共分6类:(1) 砖类,包括孔洞率大于25%非粘土烧结多孔砖和空心砖,混凝土多孔砖,蒸压粉煤灰砖和灰砂空心砖,粘土烧结多孔砖和空心砖;(2)砌块类,包括普通混凝土小型空心砌块,轻集料混凝土小型空心砌块,烧结空心砌块,蒸压加气混凝土砌块,石膏砌块和粉煤灰小型空心砌块;(3)板材类,包括蒸压加气混凝土板,玻璃纤维增强水泥轻质多孔隔墙条板,建筑隔墙用轻质条板,钢丝网架聚苯乙烯夹芯板,石膏空心条板,金属面夹芯板,建筑平板;(4)原料中掺有不少于30%的工业废渣、农作物秸秆、垃圾、江河淤泥的墙体材料产品;(5) 符合国家标准、行业标准和地方标准的混凝土砖、烧结保温砖(砌块)、中空钢网内模隔墙、复合保温砖(砌块)、预制复合墙板(体),聚氨酯硬泡复合板及以专用聚氨酯为材料的建筑墙体等; (6)预拌砂浆。

新型墙体材料与传统墙体材料相比,其具有如下优点:①变废为宝,保护耕地资源。

能够通过使用一些工业废渣,如煤矸石、粉煤灰、炉渣等作为主要生产原产料,可以有效地节约土地资源,保护耕地。

②自重轻,强度高。

新型墙体材料中,黏土多孔砖、混凝土小型空心砌块等容重均低于黏土实心砖,这样可以减轻建筑自重,提高建筑的抗震性能,同时,随着科技的进步,目前的新型承重墙体材料的等级已达到mu10,具有很好的抗压和抗拉能力。

第六章 砌筑材料6.1 复习笔记【知识框架】【重点难点归纳】 一、砌墙砖 虽然当前出现各种新型墙体材料，但砖价格便宜，又能满足建筑功能要求，因此，砌墙砖仍是当前主要墙体材料。

目前工程中用砌墙砖按生产工艺分两类，一类是通过焙烧工艺制得，称为烧结砖，另一类是通过蒸养或蒸压工艺制得，称为蒸养砖或蒸压砖。

砌墙砖的形式有实心砖、多孔砖和空心砖。

烧结普通砖 烧结砖 烧结多孔砖和烧结空心砖砌墙砖 蒸养砖混凝土路面砖 主要技术性质普通混凝土小型空心砌块 混凝土砌块的应用砌块 加气混凝土砌块石膏砌块 火成岩 石材的分类 沉积岩变质岩 表观密度吸水性耐水性石材的技术性质 抗冻性砌筑用石材 耐火性抗压强度硬度耐磨性毛石料石石材的应用 石板广场地坪、路面、庭院小径用石材砌筑材料1．烧结砖目前墙体材料使用最多的是烧结普通砖、烧结多孔砖和烧结空心砖。

按生产原料烧结普通砖分为黏土砖、页岩砖、煤矸石砖和粉煤灰砖等几种。

（1）烧结普通砖①生产工艺烧结黏土砖生产工艺过程流程一般是：采土——配料调制——制坯——干燥——焙烧——成品。

焙烧是生产全过程中最重要的环节。

砖坯在焙烧过程中，控制温度是关键，以免出现欠火砖或过火砖。

欠火砖烧成温度过低，孔隙率大，强度变低，耐久性变差。

过火砖烧成温度过高，砖尺寸不规整。

欠火砖色浅，声哑，过火砖色较深、声清脆。

②主要技术性质根据国家标准《烧结普通砖》（GB 5101—2003）规定，烧结普通砖主要技术要求包括尺寸、外观质量、强度等级等，并规定产品中不允许有欠火砖、酥砖和螺旋纹砖，分述见表6-1。

砖的检验方法按照国家标准《砌墙砖试验方法》（GB／T 2542—2003）规定进行。

表6-1 烧结普通砖的主要技术性质③烧结普通砖应用烧结普通砖具有较高强度，多孔结构有良好绝热性、透气性和稳定性。

黏土砖有良好耐久性，原料广泛、生产工艺简单，是应用历史最久、使用范围最广的建筑材料之一。

烧结普通砖主要用作墙体材料，优等品用于清水墙建筑，一等品和合格品用于混水墙建筑。

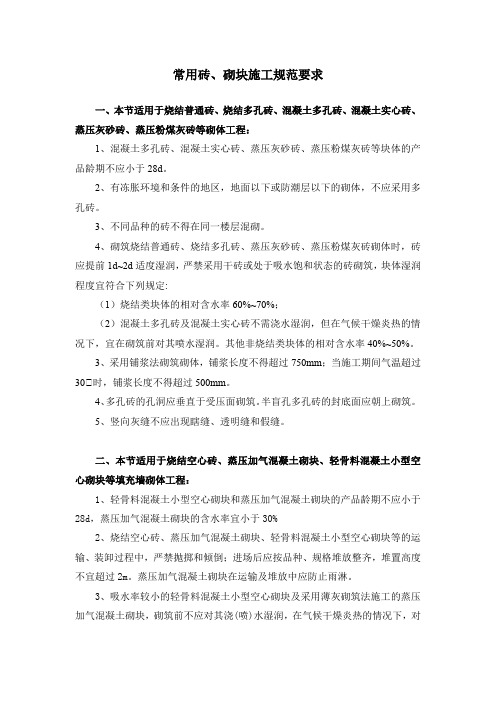

常用砖、砌块施工规范要求一、本节适用于烧结普通砖、烧结多孔砖、混凝土多孔砖、混凝土实心砖、蒸压灰砂砖、蒸压粉煤灰砖等砌体工程：1、混凝土多孔砖、混凝土实心砖、蒸压灰砂砖、蒸压粉煤灰砖等块体的产品龄期不应小于28d。

2、有冻胀环境和条件的地区，地面以下或防潮层以下的砌体，不应采用多孔砖。

3、不同品种的砖不得在同一楼层混砌。

4、砌筑烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖砌体时，砖应提前1d~2d适度湿润，严禁采用干砖或处于吸水饱和状态的砖砌筑，块体湿润程度宜符合下列规定:（1）烧结类块体的相对含水率60%~70%；（2）混凝土多孔砖及混凝土实心砖不需浇水湿润，但在气候干燥炎热的情况下，宜在砌筑前对其喷水湿润。

其他非烧结类块体的相对含水率40%~50%。

3、采用铺浆法砌筑砌体，铺浆长度不得超过750mm；当施工期间气温超过30℃时，铺浆长度不得超过500mm。

4、多孔砖的孔洞应垂直于受压面砌筑。

半盲孔多孔砖的封底面应朝上砌筑。

5、竖向灰缝不应出现瞎缝、透明缝和假缝。

二、本节适用于烧结空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等填充墙砌体工程：1、轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期不应小于28d，蒸压加气混凝土砌块的含水率宜小于30%2、烧结空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等的运输、装卸过程中，严禁抛掷和倾倒；进场后应按品种、规格堆放整齐，堆置高度不宜超过2m。

蒸压加气混凝土砌块在运输及堆放中应防止雨淋。

3、吸水率较小的轻骨料混凝土小型空心砌块及采用薄灰砌筑法施工的蒸压加气混凝土砌块，砌筑前不应对其浇(喷)水湿润，在气候干燥炎热的情况下，对吸水率较小的轻骨料混凝土小型空心砌块宜在砌筑前喷水湿润。

4、采用普通砌筑砂浆砌筑填充墙时，烧结空心砖、吸水率较大的轻骨料混凝土小型空心砌块应提前1d~2d浇(喷)水湿润。

蒸压加气混凝土砌块采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时，应在砌筑当天对砌块砌筑面喷水湿润。

建筑混凝土空心砌块施工技术的应用分析[摘要] 由于混凝土空心砖具有轻质、隔热及高强等一系列优点，已成为我国可代替实心粘土砖的主要新型墙体材料，在房屋开发中得到了越来越多的应用。

尽管混凝土空心砖具有很多的优越性，但是它的不足之处也十分明显,如墙体容易开裂、施工工艺较难控制、二次装修受到限制等等。

正是由于混凝土空心砌块存在上述不足，所以应采取一些有效、必要的措施加以防范。

[关键词] 混凝土空心砖；施工；技术中图分类号：tu74 文献标识码：a 文章编号：随着近年来建筑行业的发展，国内建筑工程中所应用的技术也在不断进步，工程质量也在不断提高。

用混凝土空心砖代替黏土砖作为墙体材料，不仅提高了房屋的有效使用面积，更重要的是节约了能源，保护了环境。

1 建筑混凝土空心砌块砌体施工材料选用1.1首先，检查使用砌块的外观规格和质量;其次，检查所用的材料出厂合格证和检验报告；然后按照有关规定，按照品种、规格、产地、批量的不同进行取样复试，复试合格后方可使用。

1.2承重墙不要使用断裂小型空心砌块或壁肋中有竖向裂缝的砌块，且砌块生产龄应不小于28天。

用于混凝土芯柱部位的小砌块，其孔洞四周不规则的混凝土毛边应在砌筑前清除，以保证芯柱断面上下一致。

如果使用的断裂块或小壁肋垂直裂缝砌块砌承重墙，墙的承载能力将有较大的削弱，所以必须严格禁止。

现行规范要求使用的年龄超过28天的小块，是因为小砌块墙体容易产生收缩裂缝，如果小砌块龄期过短，其自身的收缩尚未完成，会加剧裂缝产生。

2、混凝土空心砖的施工工艺2.1 组砌方法。

（1）砌筑砖墙，应该是上下错缝，内外搭砌，灰缝平直，砂浆饱满，水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于 8mm，也不应大于 12mm；（2）砖墙交界处和转角处应当同时砌筑，应错缝搭接，所有填充墙在互相连接、转角处及与砼墙连接处应沿墙高设置 2￠6 ＠600 通长拉结筋。

对不能同时砌筑而又必须留置的临地间断处应砌成斜槎，并加设拉结筋，拉结筋的数量按每 12cm 墙厚原放置一根直径 6mm 的钢筋，间距沿墙高不得超过 50cm，埋入长度从墙的留槎处算起，每边均不应小于 50cm，末端应有 90°弯钩。

砌体结构的优缺点和应用范围
1.主要优点
(1)主要承重结构(承重墙)是用砖(或其他块体)砌筑而成的，这种材料任何地区都有，便于就地取材。

常用的墙体材料有：
1)烧结普通砖：黏土砖、煤矸石砖、页岩砖、煤矸石页岩砖;
2)烧结多孔砖：黏土多孔砖(P型、M型)、煤矸石多孔砖、页岩多孔砖;
3)蒸压灰砂砖、蒸压粉煤灰砖;
4)混凝土小型空心砌块。

(2)墙体既是围护和分隔的需要，又可作为承重结构，一举两得。

(3)多层房屋的纵横墙体布置一般很容易达到刚性方案的构造要求，故砌体结构的刚度较大。

(4)施工比较简单，进度快，技术要求低，施工设备简单。

2.主要缺点
(1)砌体强度比混凝土强度低得多，故建造房屋的层数有限，一般不超过7层。

(2)砌体是脆性材料，抗压能力尚可;抗拉、抗剪强度都很低，因此抗震性能较差。

(3)多层砌体房屋一般宜采用刚性方案，故其横墙间距受到限制，因此不可能获得较大的空间，故一般只能用于住宅、普通办公楼、学校、小型医院等民用建筑以及中小型工业建筑。

1.1 普通混凝土小型空心砌块(多孔砖)1.1.1 工程中采用的普通混凝土空心砌块的品种、规格、强度等级和密度等级等技术指标应符合设计要求。

外观质量、尺寸偏差和技术性能，应满足?混凝土小型空心砌块?GB8239-1997、?混凝土多孔砖?JC943-2004等标准中有关条文规定。

1.1.2 砌块的枯燥收缩率不应大于0.045%。

1.1.3 砌块的相对含水率应符合下表的规定。

相对含水率注：表中潮湿系指年平均相对湿度大于75%的地区；表中中等系指年平均相对湿度为50%~75%的地区；表中枯燥系指年平均相对湿度小于50%的地区；1.2 砂浆1.2.1 砌块采用的砌筑砂浆或抹灰砂浆应符合?混凝土小型空心砌块砌筑砂浆?JC860-2000的标准要求，其品种和强度等级除应满足设计要求外，还应有良好的流动性、粘聚性和保水性。

根底砌块墙体必须采用水泥砂浆砌筑，地坪以上的砌块墙体宜采用水泥混合砂浆，但不得使用掺粘土的砂浆。

1.2.2 配制砂浆时可掺入外加剂。

外加剂应符合国家有关标准的规定，其掺量应通过试验确定。

1.2.3 砂浆的强度等级外墙不得低于M7.5，内墙不得低于M5.0，并应符合设计要求。

加强网可采用钢丝网或耐碱玻纤网格布，钢丝网宽度应不小于200mm，与基体的搭接宽度不应小于100mm，网材应采用镀锌钢丝，网目规格不大于20mm×20mm，钢丝直径不小于1.0mm。

耐碱玻璃纤维网格布，网格尺寸不得大于8mm×8mm，单位面积重量≥120g/m2。

1.4.1特种砂浆包括饰面粘结剂、界面处理剂、饰面砂浆和防水砂浆，其性能指标应符合相应产品标准要求。

1.4.2拉结钢筋、钢筋网、连接钢板的钢材应符合设计要求和建筑用钢材的有关规定。

2设计要求2.1 一般规定2.1.1 砌块外墙、楼梯间墙及住宅分户墙厚度不宜小于190mm，住宅内隔墙厚度不宜小于90mm。

外墙应使用封底或半封底的三排孔及以上砌块；内墙墙厚≥190mm的应使用封底或半封底的双排孔砌块；不得使用通孔砌块。
