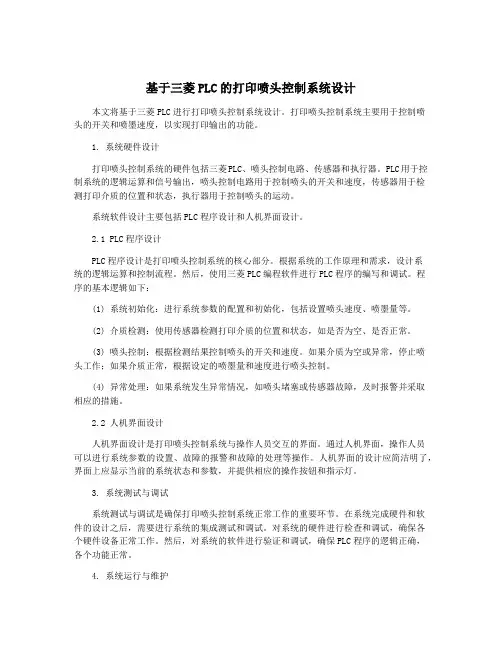

基于三菱PLC的打印喷头控制系统设计本文将基于三菱PLC进行打印喷头控制系统设计。
打印喷头控制系统主要用于控制喷头的开关和喷墨速度，以实现打印输出的功能。
1. 系统硬件设计打印喷头控制系统的硬件包括三菱PLC、喷头控制电路、传感器和执行器。
PLC用于控制系统的逻辑运算和信号输出，喷头控制电路用于控制喷头的开关和速度，传感器用于检测打印介质的位置和状态，执行器用于控制喷头的运动。
系统软件设计主要包括PLC程序设计和人机界面设计。
2.1 PLC程序设计PLC程序设计是打印喷头控制系统的核心部分。
根据系统的工作原理和需求，设计系统的逻辑运算和控制流程。
然后，使用三菱PLC编程软件进行PLC程序的编写和调试。
程序的基本逻辑如下：(1) 系统初始化：进行系统参数的配置和初始化，包括设置喷头速度、喷墨量等。
(2) 介质检测：使用传感器检测打印介质的位置和状态，如是否为空、是否正常。
(3) 喷头控制：根据检测结果控制喷头的开关和速度。
如果介质为空或异常，停止喷头工作；如果介质正常，根据设定的喷墨量和速度进行喷头控制。
(4) 异常处理：如果系统发生异常情况，如喷头堵塞或传感器故障，及时报警并采取相应的措施。
2.2 人机界面设计人机界面设计是打印喷头控制系统与操作人员交互的界面。
通过人机界面，操作人员可以进行系统参数的设置、故障的报警和故障的处理等操作。
人机界面的设计应简洁明了，界面上应显示当前的系统状态和参数，并提供相应的操作按钮和指示灯。
3. 系统测试与调试系统测试与调试是确保打印喷头控制系统正常工作的重要环节。
在系统完成硬件和软件的设计之后，需要进行系统的集成测试和调试。
对系统的硬件进行检查和调试，确保各个硬件设备正常工作。
然后，对系统的软件进行验证和调试，确保PLC程序的逻辑正确，各个功能正常。
4. 系统运行与维护系统运行和维护是打印喷头控制系统的后续工作。
在系统投入使用后，需要定期进行系统的维护和保养，包括对硬件设备的检查和维护，对软件的升级和更新等。
