第三章汽车发动机技术状况检测与故障诊断第一节发动机综合性能检测

汽车检测与故障诊断技术复习大纲及习题第一章绪论1.掌握汽车检测与故障诊断的含义（定义)、分类；了解汽车检测与故障诊断的意义、发展概况及发展趋势第二章1.掌握汽车检测系统的组成、基本要求2.了解汽车故障的分类及故障信息的获取方法,掌握汽车故障诊断分析方法3.掌握汽车检测参数含义、分类及选用原则，了解汽车检测诊断参数标准的分类、制定方法及诊断周期；第三章发动机检测与故障诊断1、发动机功率检测，掌握无负荷测功原理、方法，各缸均匀性检测方法（单缸功率检测、转速变化检测）;2、掌握汽缸密封性检测指标，方法；3、掌握启动系统检测内容及常见故障；4、掌握点火系统检测与故障诊断，点火系统次级电压标准波形、故障反映区、常见故障及波形分析、闭合角、重叠角、点火提前交检测、了解点火系常见故障;5、掌握燃油供给系统检测内容（燃油压力、喷油信号）及常见故障，了解柴油机喷油压力波形检测、供油正时检测；6、掌握润滑系统检测内容指标(机油压力、机油品质、机油消耗量）及方法；7、掌握发动机电控系统检测程序、原则及注意事项，故障自诊断原理及诊断操作，电控系统常见故障;8、了解发动常见故障的原因及诊断方法第四章底盘检测与故障诊断1。

掌握传动系的检测和故障诊断方法2。

掌握底盘测功机的结构、原理、检测方法能够利用底盘测功试验台测定汽车的驱动轮功率并分析传动系机械效率3.掌握转向系的检测和故障诊断方法4.掌握制动系统检测与故障检诊断方法5.掌握行驶系统的检测和故障诊断方法6。

掌握底盘电子控制系统检测与故障诊断第五章车身及附件检测与故障诊断1．了解车身检测与故障诊断的基本方法、基本步骤2．了解车身损伤的形式,了解车身测量系统3.掌握汽车安全气囊的组成、故障诊断方法，了解安全气囊诊断的注意事项4。

了解汽车电子仪表的组成、原理、诊断第六章汽车整车检测1.掌握驱动轮输出功率的检测原理、检测方法2。

了解底盘测功的分类、组成、工作原理3。

掌握汽车燃油经济性的评价指标，检测方法4.了解汽车排放污染物的组成、危害、检测技术、检测标准、检测方法5。

汽车故障诊断与维修1第一章概论第一节：汽车故障诊断基本知识一、汽车技术状况汽车使用性能指标、汽车装备的完善程度、车辆外部完好状况1．动力性：指汽车直线高速行驶在较好路面所能够达至的平均值高速行驶速度。

包含最低车速、加速时间、最小爬坡度三个方面。

2．经济性：主要由燃油经济性、润滑材料消耗率、轮胎损耗、维修费用3．刹车性：在短距离内失速或停放且保持高速行驶方向的稳定性的能力以及在下长坡时能保持一定车速的能力。

4．操纵稳定性：操纵性指汽车能够确切地响应驾驶员转向指令的能力；稳定性是指汽车受到外界干扰时保持稳定行驶的能力，两者互相关联。

5．平顺性：维持汽车在高速行驶过程中乘员所处的振动环境具备一定的舒适度的性能。

二、汽车的可靠性汽车在规定条件下和规定时间内能平衡、安全高速行驶的能力固有可靠性：汽车在设计制造时赋予的内在质量，不能提高；使用可靠性：汽车使用中所表现出来的质量，可以通过维修手段保持和提高。

材料、结构不合理采用性能指标上升技术状况上升故障率下降加工装配质量不好汽车运转条件极差三.汽车的故障定义：汽车中的零部件或动力系统部分地或全然地失去了汽车原设计规定功能，并使可靠性上升的现象汽车故障的原因：1、设计生产上的瑕疵（结构不合理、零件质量不合格、选材不当、生产工艺不当）2、使用因素及维修不良道路与天气情况：坎坷崎岖的路面，山区行驶；严寒低温，酷暑高温；燃油、润滑油使用不当：燃油牌号、润滑油黏度；驾驶操作不当；使用不当；维护保养不当；维修质量差。

3、零件失灵:大部分就是长期运转正常磨损后产生的用故障率曲线来表示汽车发生故障的频率随行驶里程或行驶时间的变化曲线该曲线描述了汽车故障的变化规律早期故障期（oa）——出现在汽车投入使用后的一段较短时间内，汽车处在走合期，故障率比较高，但随使用时间及里程的延续迅速下降。

新车：设计或生产木患材料瑕疵、工艺质量问题、质检不合格等等导致的大修过的汽车：加装不当、修理质量不低随机故障期（ab）——汽车的正常使用时期，故障率较低，曲线平坦稳定基本上不随时间而变化这一时期故障的出现是随机的损耗故障期（bc）——随着高速行驶里程的减少，汽车机件本身磨损、烦躁、锈蚀、老化等失灵激增，汽车的技术状况上升，可靠性也减少，步入该阶段，故障率急剧下降。

题型分布：填空1’* 15 选择1’*15 判断1’*15名词解释3’* 5 问答题5’*4 论述题10’*21.汽车技术状况是指定量测得旳表征某一时刻汽车外观和性能旳参数值旳总和。

P12.汽车检测与诊断技术：是汽车检测技术和汽车故障诊断技术旳统称。

P5汽车检测：指为了确定汽车技术状况或工作能力所进行旳检查和测量。

汽车诊断：指在不解体（或仅拆下个别小件）条件下确定汽车旳技术状况，查明故障部位及故障原因。

第一章汽车检测与诊断技术基础1.汽车检测分类P71）安全性能检测2）综合性能检测3）汽车故障检测4）汽车维修检测2.汽车检测系统旳基本构成及各部分作用（问答题）P10汽车检测系统一般是由电源、传感器、变换及测量装置、记录与显示装置、数据处理装置等构成。

1)传感器：一种可以把被测量旳某种信息拾取出来，并将其转换成有对应关系旳、便于测量旳电信号装置。

2)变换及测量装置：将传感器送来旳电信号变换成易于测量旳电压或电流信号旳装置。

3)记录与显示装置：将变换及测量装置送来旳电信号进行记录和显示，使检测人员理解测量值旳大小和变化过程旳装置。

4)数据处理装置：用来对检测成果（数据或曲线）进行分析、运算、处理旳装置。

3.检测系统旳基本规定P111)具有合适旳敏捷度和足够旳辨别力2)具有足够旳检测精度4.诊断参数P13概念：供诊断用旳、表征汽车、总成及机构技术状况旳标志称为诊断参数分类：（选\判）（1）工作过程参数，汽车工作过程中输出旳某些可供测量旳物理量、化学量，或体现汽车或总成功能旳参数。

例：发动机功率、油耗、最高车速、制动距离。

（2）伴随过程参数，一般不直接体现汽车或总成旳功能，但却能通过其在汽车工作过程中旳变化，间接反应诊断对象旳技术状况。

例：噪声、振动、发热、异响。

（3）几何尺寸参数，可以反应诊断对象旳详细构造要素与否满足规定。

例：配合间隙、自由行程、角度、圆度。

5.诊断参数选用原则—稳定性：同样测试条件下，多次测得同一诊断参数旳测量值，应有良好旳一致性。

发动机综合性能检测发动机是汽车的动力源，汽车的许多性能都与发动机有着直接或间接的联系。

因此发动机综合性能的检测对于了解整车的性能至关重要。

在发动机不解体的情况下，及时准确地对发动机当前的运转状况做出判断，并给出调整意见，这无疑提高了汽车使用的可靠性、经济性和安全性，同时减小了盲目维修产生的费用。

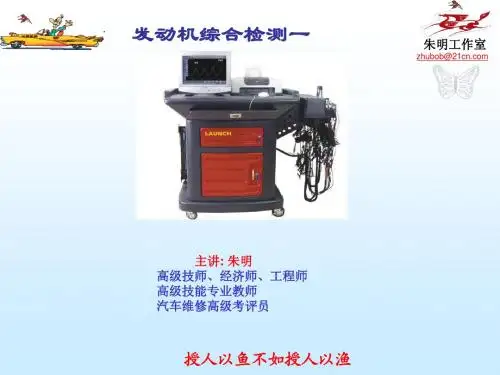

发动机综合性能分析仪具有检测项目多、功能全、涉及面广的特点，当然，它也是一种结构复杂、技术含量高的仪器。

一、实验目的1、掌握点火提前角、发动机转速、机油温度、冷却水温度、进气温度、进气管真空度等的检测方法。

2、能判断检测结果是否在正常范围之内，若检测结果不正常能够了解原因。

二、实验仪器1、EA2000型发动机综合性能分析仪2、一汽大众捷达汽车三、仪器结构功能EA2000型发动机综合性能分析仪是用来检测汽车发动机及电控系统的全新设备，可检测发动机各系统的工作状态、运行参数及排放性能，可实时采集初次级点火信号、喷油信号、电控传感器信号、进排气系统等的动态波形，同时可进行性能分析、波形存储与回放、测试结果查询等，还具有强大的在线帮助系统。

1、外形结构信号提取系统、前端处理器、主电缆、机柜、PC主机（内置高速采集卡、通讯卡）、17’’彩色显示器、喷墨打印机、VEA-501废气分析仪（选配）。

（1）信号提取系统：由各类夹持器、探针和传感器组成，与发动机的被测部位直接或间接连接以拾取被测信号。

该系统由十二组拾取器组成，每一组拾取器根据其任务不同由相应的夹持器、探针及传感器通过电缆与其适配器或接插头连接构成。

（2）前端处理器：包括部分采集信号的预处理，多路转换开关，并承担与计算机的并行通讯，前端处理器底面有八个适配器插口、四个航插和一个主电缆插口。

（3）精灵狗：在使用发动机综合性能分析仪进行测试时，必须将精灵狗插接在主机并行口上，才能启动发动机综合性能分析仪测试程序进行测试。

如果无精灵狗或其接触不良则程序不能运行。

2、主要功能（1）发动机基本检测功能①汽油发动机的检测初级与次级点火波形的采集与处理；点火提前角；动力平衡；汽缸效率测试；起动/充电电压电流测试；相对汽缸压缩压力测试；进气管真空度波形；温度测量；转速稳定性分析；无外载测功；废弃分析。

第一章汽车检测与诊断技术基础一、填空题1. 表征汽车技术状况的参数分为两大类，一类是结构参数，另一类是技术状况参数。

2. 汽车检测与诊断的目的是确定汽车的技术状况和工作能力，查明故障部位、故障原因，为汽车继续运行或维修提供依据。

3. 汽车检测可分为安全环保检测和综合性能检测两大类。

4. 汽车诊断参数包括工作过程参数、伴随过程参数和几何尺寸参数。

5. 在选择诊断参数时应遵守的原则是灵敏性，稳定性，信息性，经济性。

汽车诊断参数标6. 准与其它标准一样，分为国家标准、行业标准、地方标准和企业标准四类。

7. 汽车检测系统，通常是由初始值、许用值、极限值等组成。

8. 传感器是一种能够把被测量的某种信息拾取出来，并将其转换成有对应关系的，便于测量的电信号的装置。

9. 汽车检测系统，通常是由传感器，变换及测量装置，记录与显示装置，数据处理装置等组成10. 变换及测量装置是将传感器送来的电信号变换成易于测量的电压或电流信号的装置。

11. 记录和显示装置的显示方式一般有模拟显示、数字显示和图像显示三种。

二、名词解释1. 汽车技术状况:是定量测得的，表征某一时刻汽车外观和性能的参数值的总和。

2. 汽车检测:指确定汽车技术状况或工作能力进行的检查和测量3. 汽车诊断:指在不解体(或仅拆卸个别小件)条件下，确定汽车技术状况或查明故障部位、故障原因，进行的检测、分析和判断。

4. 汽车故障:指汽车部分或完全丧失工作能力的现象。

5. 诊断参数:是表征汽车、汽车总成及机构技术状况的量。

6. 诊断周期:是汽车诊断的间隔期，以行驶里程或使用时间表示。

三、选择题1. 在不解体(或仅拆卸个别小件)条件下，确定汽车技术状况或查明故障部位、故障原因，进行的检测、分析和判断是( B )A 汽车检测B 汽车诊断C 汽车维护2. (A )是确定汽车技术状况或工作能力进行的检查和测量。

A 汽车检测B 汽车诊断C 汽车维护3. 发动机功率和汽车的驱动力等属于汽车诊断参数中的( A )类。

第一章汽车检测与诊断基础知识1、汽车检测诊断的基本方法有哪些?答：人工经验检测诊断法、现代仪器设备检测诊断法、自诊断法。

2、什么是汽车的技术状况?答：汽车的技术状况是指定量测得的、表征某一时刻汽车的外观和性能的参数值的总和。

3、汽车故障有哪些主要类型?答：按照故障存在时间可分为间断性故障和永久性故障；按照故障发生快慢可分为突发性故障和渐发性故障。

按照故障是否显现可分为功能故障和潜在故障。

4、影响汽车技术状况变化的基本原因有哪些?答：（1）磨损；（2）变形和断裂；（3）蚀损；（4）老化、失调、烧蚀、沉积等。

5、磨损是汽车零件损坏的主要原因，也是汽车故障形成和技术状况变化的主要原因。

零件尺寸和形状改变的现象称为变形。

蚀损指在周围介质作用下产生表面物质损失或损坏的现象。

6、什么是故障树分析法？故障树的分析方法有哪些？答：故障树分析法一种将系统故障形成的原因由总体至部分逐级细化的分析方法。

由于用于表示故障因素间逻辑关系的图形很像一倒放着的树枝，因此又称为树枝图分析法。

定性分析法，定量分析法。

7、何谓诊断参数? 诊断参数有哪几类? 选用诊断参数时应考虑哪些特性?答：供检测诊断用的，表征汽车、总成及机构技术状况的标志称为检测诊断参数。

检测诊断参数可分为三大类:工作过程参数、伴随过程参数和几何尺寸参数。

应考虑下列特性：( 1 )单值性；(2) 灵敏性；(3) 稳定性；(4) 信息性；( 5) 方便性和经济性。

8、什么是检测诊断参数标准? 检测诊断参数标准有哪几类?检测诊断参数标准是利用检测诊断参数测量值对检测诊断对象的技术状况进行评价的依据。

根据来源可把检测诊断参数标准分为三类： ( 1 )国家标准；( 2 ) 制造厂推荐标准；(3) 企业标准。

9、汽车各项检测诊断参数的标准，一般都应包括初始标准值、极限标准值和许用标准值。

10、什么是最佳诊断周期?答：最佳诊断周期是汽车的技术完好率最高而消耗费用最少的检测诊断周期。
