中石油(北京)《工程流体力学(含模拟实验)》2014年秋学期模拟实验在线作业答案

《工程流体力学（Ⅱ）》考试试卷（第二套）一、填空题（本大题分11小题，每空1分，共20分）1．作用在流体上的力有和两大类。

2．动力粘度为0.1cP的液体在管中的速度分布为()2)05.0(5.0-⨯=yyu，则在y=0.02m处流体间的切应力大小为Pa。

3．含绝对静止水的容器中，水表面的绝对压强值为48.8kPa，则容器中水深1m 处的表压值为Pa，真空高度为m。

4．对工程中流动使用总流伯努利方程的条件有：流体不可压缩、只受重力作用、、。

5．圆管层流当中，速度呈分布，剪切应力呈分布。

6．输水管路水的流速为1m/s，突然关闭阀门后产生压力波的传播速度为1200m/s，则水击压力为Pa。

7．并联管路中，流量和水头损失的水力特性为和。

8．温度为27℃，速度为120m/s的空气经历绝热等熵过程进入储气箱内，则滞止温度为K。

（其中空气的绝热指数k值为1.4，气体常数R为287.06J/(kg•K)）9．20℃空气以350m/s运动，则声速在该气体中传播的大小为。

气体运动的马赫数值为，该流动属于流动。

10．非牛顿流体中塑性流体流变方程为，假塑性及膨胀性流体流变方程为，屈服假塑性流体流变方程为。

11．喷射泵的工作原理为。

二、判断题（正确的划“√”，错误的划“⨯”）（本大题分10小题，每小题2分，共20分）1．液体的粘度随温度升高而升高；气体的粘度随温度升高而降低。

（）2．对连通容器中的同一种静止液体而言，同一条水平线上各点的静压力值相同。

（）3．稳定的圆管层流当中，欧拉加速度中迁移加速度项为零。

（）4．对工程中有压管道流动进行实验模拟，需要保证模型和原型的弗劳德数相等。

（）5．同作用水头、同孔径的管嘴泄漏与孔口泄流相比，其水头损失较大且流量也较大。

（）6. 在管道突然关闭阀门产生的直接水击中，前一个相长分别经历的是增压逆波和减压顺波。

（）7．飞机以Ma > 1的条件在大气中运动，大气中被扰动的区域将会形成一个马赫锥。

中国石油大学（北京）2007--2008学年第二学期 《流体力学》期末考试试卷标准答案B(闭卷考试)一 判断下列各项叙述，并在正确的叙述后标“√”,在错误的叙述后标“×”。

（10分） 1 平面流场v x =y x 221 , v y =-221xy 为无旋流场。

×（2分）2在稳定流场中，质点的迹线与初始时刻通过该质点所处位置的流线不重合。

×（2分） 3 液体的粘度随温度升高而变大。

×（2分）4计算圆管流动的沿程阻力系数λ时，需首先判断该流动的状态，并选用相应的经验计算公式进行计算。

√（2分）5雷诺数可作为判断依据用于判断流动的流态，当流动雷诺数小于临界雷诺数时，该流动状态为湍流。

×（2分）二 请从下列各题后四个选项中找出一个最佳选项。

（10分）1 圆管中水击压力的大小与下列因素无关的是__A______。

A 压力波频率B 流体运动速度C 流体的密度D 压力波传播速度 2 水银与玻璃是不湿润的，二者接触角是___B_________，玻璃管内水银液面呈_________。

A 锐角，凸面 B 钝角，凸面 C 锐角，凹面 D 钝角，凹面 3 在非牛顿流体的流变方程中不含有屈服应力的模型是___B___________A 宾汉模型B 幂律模型C 卡森模型D 赫谢尔—巴克利模4 圆管中粘性流体稳定不可压缩层流流动的截面平均流速v 与最大流速max v 的关系是__C________。

A v =max v /4 B v =max v /8 C v =max v /2 D v =max v /35 应变力张量S )(21ij j iij u u u u ∂∂+∂∂=中对角线上元素表示流体微团__C________ A 平移速度 B 角变形率 C 线变形率 D 旋转角速度三、简答题（共4题，每题5分） 1．流线、迹线的概念与性质答：流线是用来描述流场中各点流动方向的曲线，即矢量场的矢量线。

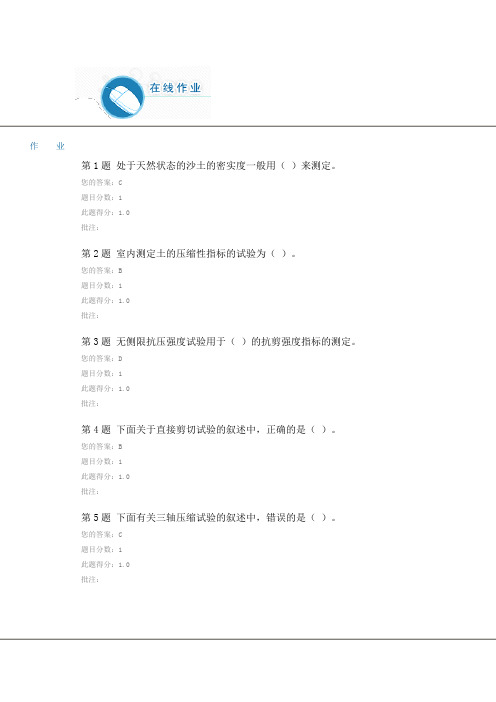

作业第1题处于天然状态的沙土的密实度一般用（）来测定。

您的答案：C题目分数：1此题得分：1.0批注：第2题室内测定土的压缩性指标的试验为（）。

您的答案：B题目分数：1此题得分：1.0批注：第3题无侧限抗压强度试验用于（）的抗剪强度指标的测定。

您的答案：D题目分数：1此题得分：1.0批注：第4题下面关于直接剪切试验的叙述中，正确的是（）。

您的答案：B题目分数：1此题得分：1.0批注：第5题下面有关三轴压缩试验的叙述中，错误的是（）。

您的答案：C题目分数：1此题得分：1.0批注：第6题标准贯入试验时，使用的穿心锤重与穿心锤落距分别是（）。

您的答案：B题目分数：1此题得分：1.0批注：第7题在工程地质勘察中，采用（）能直接观察地层的结构和变化。

您的答案：A题目分数：1此题得分：1.0批注：第8题下列方法中，（）是不必使用专门机具的勘探方法。

您的答案：A题目分数：1此题得分：1.0批注：第9题下列确定地基承载力值的方法，不适用于基岩的是（）。

您的答案：B题目分数：1此题得分：1.0批注：第10题下列确定地基承载力值的方法，不适用于粘性土地基的是（）。

您的答案：A题目分数：1此题得分：1.0批注：第11题《规范》规定砂土的密实度用（）确定。

您的答案：D题目分数：1此题得分：1.0批注：第12题对粘性土进行分类定名的依据是（）。

您的答案：D题目分数：1此题得分：1.0批注：第13题在土的三相比例指标中，不能用试验直接测定的指标是（）。

您的答案：B题目分数：1此题得分：1.0批注：第14题当砂土的标准贯入锤击数N> 30，则其密实度是（）。

您的答案：A题目分数：1此题得分：1.0批注：第15题室内测定土的压缩性指标的试验为（）。

您的答案：B题目分数：1此题得分：1.0批注：第16题下列哪一项不属于原位测试（）。

您的答案：B题目分数：1此题得分：1.0批注：第17题标准贯入试验中，标准贯入装置锤重为（）。

模拟实验在线作业单项选择题第1题水箱气体空间的压力P0（P0≠Pa，Pa为大气压）时，测压管1,2中油品的高度差为h，如果将测压管中的油品换成水（ρw> ρo），水柱高度（）油柱高度。

A、大于B、小于C、不变第2题完全放入水中的平板，如果平板的形心相对水面的深度不变，那么在木板做无规则转动时（木板不露出水面），作用在木板上的静水总压力（）。

A、变大B、变小C、不变第3题随着雷诺数的增大，孔板流量计的理论流量系数μ（）。

A、变大B、变小C、不变第4题伯努利方程可适用于以下那种情况（）。

A、不可压缩理想流体渐变流B、不可压缩理想流体急变流C、不可压缩实际流体急变流第5题在动量方程的实验中，是否需要等流动稳定了再测量记录数据？（）A、有必要B、无所谓C、不可以第6题在测量下临界雷诺数时，阀门应当（）A、阀门只可以关小B、阀门只可以开大C、关小开大都可以第7题实验数据最后整理求局部损失系数时ζ，需要计算（）A、前后断面的测压管水头差B、雷诺数C、流体的粘度第8题沿程水头损失系数λ是相对粗糙度δ/d与雷诺数的Re函数，但是在（）流态下，λ仅是相对粗糙度δ/d的函数。

A、层流和紊流光滑区B、紊流过渡区C、紊流粗糙区第9题在孔口和管嘴的实验中在计算流量系数时，如果孔口和管嘴高度相同以及开孔面积也相同，则（）的取值是不相等的。

A、横截面积B、水头C、流量第10题下面（）措施能减小水击的危害。

A、延长关阀时间B、减小输送流量C、减小管道直径判断题第11题读取测压管读数时，应保持视线与液面边缘的高度平行。

正确错误第12题浸没于水中的平板，形心yc不会位于总压力的作用点yd之下。

正确错误第13题文丘里流量计的流量系数μ可以大于1。

正确错误第14题用毕托管测速、测压管量测测点的压强时，一定要先排气。

正确错误第15题在动量方程的实验中，没有考虑重力的影响会引起误差。

正确错误第16题影响流态的因素只有流速v吗？正确错误第17题流线发生弯折的地方，都有局部能量损失。

中国石油大学（北京）2001—2002学年第一学期《工程流体力学》期末考试试卷A （闭卷考试）班级： 姓名： 学号： 分数：(试题和试卷一同交回)一、简答题(20分，每题4分) ① 流体力学中连续性假说 ② 流体静压力的两个重要特性 ③ 研究流体运动的两种方法及其区别④ 系统、控制体及其区别⑤ 流线、迹线二、计算题1、 如图所示，一铅直矩形闸门两测均受到静水压力的作用，已知h 1＝4.5m ，h 2＝2.5m ，闸门宽度1m ，求作用在闸门上的静水总压力大小及作用点。

(10分)2、 已知：t ae x 2-=，2)1(t b y +=，22)1(-+=t ce z t 。

求：1）流体的速度场；2）t=0，通过(1，1，1)的流线； 3）t=0，通过(1，1，1)的迹线。

（15分）3、 密度为ρ的三股不同速度的不可压缩流体通过一段水平圆管混合后，速度、压力都均匀，如图所示。

若三股速度流面积均为A/3，速度分别为u 、2u 、3u ，不计摩擦，求单位时间内动能损失。

（15分）4、 充分发展的粘性流体层流，沿平板下流时，厚度b 为常数，且xp∂∂＝0，重力加速度为g ，求其流速分布关系式。

（15分）5、 等强度的源汇与均流叠加，求叠加后的势函数、流函数，画出流线谱及驻点位置。

（15分）6、 如图所示管路系统，管道均为铸铁管，沿程摩阻系数λ＝0.024，各管段长度、管径如图所示。

（a ）若管道总流量为0.56m 3/s ，求A 到D 点总能量损失；（b ）如果用一根管道代替并联的三根管道，若保证流量及总能量损失不变，求管道3的管径。

（10分）A 卷答案一、 简答题1、 在流体力学上假定流体质点在微观上充分大，宏观上又充分小，它完全充满所占空间，没有空隙存在。

这种假定摆脱了复杂的分子运动，着眼宏观运动。

2、 一、静压力方向永远沿着作用面内法线方向。

二、静止流体中任何一点上各个方向的静压力大小相等，与作用面方位无关。

模拟实验作业多选题 (共20道题)收起1.（5.0分）材料的常用力学性能有哪些？(多选)∙A、导电性∙B、强度∙C、刚度∙D、塑性∙E、韧性我的答案：BCDE 此题得分：5.0分2.（5.0分）下面哪些选项是材料的强度指标？（多选）∙A、弹性模量E∙B、屈服极限σs∙C、强度极限σb∙D、断后伸长率δ∙E、截面收缩率ψ我的答案：BC 此题得分：5.0分3.（5.0分）下面哪些选项是材料的刚度指标？（单选）∙A、弹性模量E∙B、屈服极限σs∙C、强度极限σb∙D、断后伸长率δ∙E、截面收缩率ψ我的答案：A 此题得分：5.0分4.（5.0分）下面哪些选项是材料的塑性指标？（多选）∙A、弹性模量E∙B、屈服极限σs∙C、强度极限σb∙D、断后伸长率δ∙E、截面收缩率ψ我的答案：DE 此题得分：5.0分5.（5.0分）冲击韧性的物理意义是什么？（单选）∙A、试样断裂过程中断面吸收的能量∙B、试样断裂过程中断面单位面积吸收的能量∙C、试样在冲击过程中受到的平均冲击力∙D、试样在冲击过程中受到的最大冲击力∙E、试样在冲击过程中产生的最大变形我的答案：B 此题得分：5.0分6.（5.0分）可用来完成拉伸和压缩破坏试验的试验机有哪些？（多选）∙A、高频疲劳试验机∙B、旋转式纯弯疲劳试验机∙C、电子万能材料试验机∙D、液压式万能材料试验机∙E、机械式万能材料试验机我的答案：CDE 此题得分：5.0分7.（5.0分）一般拉伸试样由哪三部分组成？（多选）∙A、加载部分∙B、工作部分∙C、过渡部分∙D、夹持部分∙E、记录部分我的答案：BCD 此题得分：5.0分8.（5.0分）通常，金属材料的压缩试样是什么形状的？（单选）∙A、短圆柱试样∙B、细长圆杆试样∙C、U型缺口试样∙D、V型缺口试样∙E、矩形梁试样我的答案：A 此题得分：5.0分9.（5.0分）冲击试验常用的标准冲击试样有哪两种？（多选）∙A、圆拉伸试样∙B、板拉伸试样∙C、U型缺口试样∙D、V型缺口试样∙E、疲劳试样我的答案：CD 此题得分：5.0分10.（5.0分）在进行压缩破坏试验中，试样端面可采用润滑措施，其目的是什么？（单选）∙A、便于操作∙B、保护试验机∙C、提高试样的稳定性∙D、减少摩擦，减小试样端面三向应力状态的影响区∙E、冷却我的答案：D 此题得分：5.0分11.（5.0分）低碳钢的拉伸曲线显示，其拉伸过程明确包括哪些阶段？（多选）∙A、弹性阶段∙B、屈服阶段∙C、强化阶段∙D、颈缩阶段∙E、断裂阶段我的答案：ABCD 此题得分：5.0分12.（5.0分）铸铁是典型的脆性材料，其拉伸过程的特点有哪些？（多选）∙A、没有屈服阶段∙B、没有颈缩阶段∙C、几乎没有塑性变形∙D、在没有任何预兆的情况下突然发生断裂∙E、沿45°～55°截面被剪断我的答案：ABCD 此题得分：5.0分13.（5.0分）关于铸铁拉伸和压缩的性质，下面的说法中哪些是正确的？（单选）∙A、铸铁拉伸强度极限远远大于其压缩强度极限∙B、铸铁压缩强度极限远远大于其拉伸强度极限∙C、铸铁压缩强度极限和拉伸强度极限接近相等∙D、铸铁单向拉伸时会产生很大的塑性变形，是塑性材料∙E、铸铁单向压缩时会产生很大的塑性变形，是塑性材料我的答案：B 此题得分：5.0分14.（5.0分）在铸铁扭转试验中，铸铁断口的形态是什么样的？（单选）∙A、断口平齐、与轴线垂直∙B、断口平齐、与轴线近似成45°∙C、断口呈螺旋面、与轴线垂直∙D、断口呈螺旋面、与轴线近似成45°∙E、断口呈杯状、周边有近似45°的剪切唇我的答案：D 此题得分：5.0分15.（5.0分）在低碳钢拉伸试验中，当超过屈服阶段后，若试样表面光洁度很高，材料杂质又较少时，在试样表面可以清楚地看到相互交错的滑移线。
