传感器技术复习指南1.传感器：能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。

也叫变换器、检测器、探测器。

2.组成：敏感元件：指传感器中能直接感受（或响应）和检出被测对象的待测信息（非电量）的部分。

3.转换元件：指传感器中能将敏感元件所感受（或响应）出的信息直接转换成有用信号（一般为电信号）的部分。

4.其他辅助元件：包括信号调节与转换电路及其所需的电源。

信号调节与转换电路：能把传感元件输出的电信号转换为便于显示、记录、处理、和控制的有用电信号的电路。

5.分类：按工作原理（应变式、热电式、压电式）、被测量、敏感材料、能量的关系、其他（用途、学科、功能和输出信号的性质）分。

6.数学模型（从传感器的静态输入—输出关系和动态输入—输出关系建立）(1)静态模型：多项式(2)动态模型：微分方程和传递函数7.传感器（或测量设备）的输入—输出关系特性是传感器的基本特性。

衡量传感器静态特性的主要技术指标：线性度、测量的范围和量程、迟滞、重复性、灵敏性、分辨力和阈值、稳定性、漂移、静态误差.8.动态：阶跃响应和频率响应.9.标定：对新研制或生产的传感器进行全面的技术检定。

方法：利用标准仪器产生已知的非电量（如标准力、压力、位移等）作为输入量，输入到待标定的传感器中，然后将传感器的输出量与输入的标准量进行比较，获得一系列校准数据或曲线。

10.校准：将传感器在使用中或储存后进行的性能复测。

11.提高传感器性能的方法：非线性校正、温度补偿、零位法、微差法、闭环技术、平均技术、差动技术，以及采用屏蔽、隔离与抑制干扰措施等。

12.精确度：随机误差和系统误差都小；精密度：随机误差小；准确度：系统误差小。

储备知识：（1） 精确度：是精密度与准确度两者的总和，精确度高表示精密度和准确度都比较高。

在最简单的情况下，可取两者的代数和。

机器的常以测量误差的相对值表示。

与精确度有关指标：精密度、准确度和精确度(精度)（2）精密度：说明测量传感器输出值的分散性，即对某一稳定的被测量，由同一个测量者，用同一个传感器，在相当短的时间内连续重复测量多次，其测量结果的分散程度。

冲击力传感器
上海冉赛检测技术有限公司
作者：马忠新

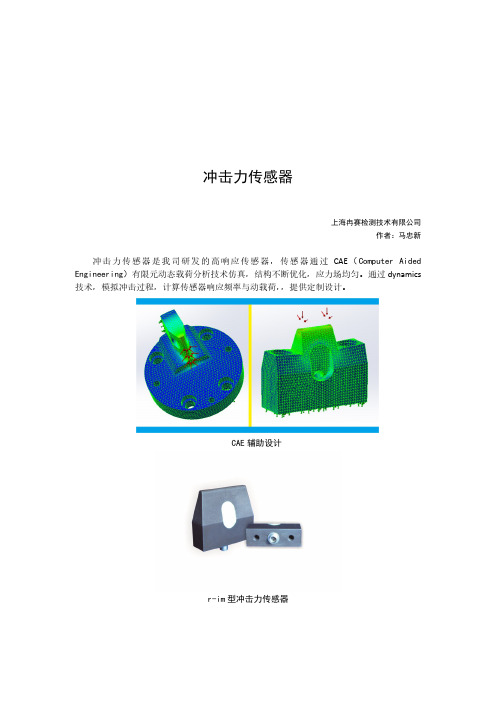

冲击力传感器是我司研发的高响应传感器，传感器通过CAE（Computer Aided Engineering）有限元动态载荷分析技术仿真，结构不断优化，应力场均匀。
