(完整)现代控制理论-大作业-倒立摆

现代控制理论-大作业-倒立摆-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII摘要倒立摆系统是一个复杂的、高度非线性的、不稳定的高阶系统，是学习和研究现代控制理论最合适的实验装置。

倒立摆的控制是控制理论应用的一个典型范例，一个稳定的倒立摆系统对于证实状态空间理论的实用性是非常有用的。

本文主要研究的是二级倒立摆的极点配置方法，首先用Lagrange方程建立了二级倒立摆的数学模型，然后对二级倒立摆系统的稳定性进行了分析和研究，并给出了系统能控能观性的判别。

基于现代控制理论中的极点配置理论，根据超调量和调整时间来配置极点，求出反馈矩阵并利用Simulink对其进行仿真，得到二级倒立摆的变化曲线，实现了对闭环系统的稳定控制。

关键词：二级倒立摆；极点配置；Simulink目录1.绪论 (1)2 数学模型的建立和分析 (2)2.1 数学建模的方法 (2)2.2 二级倒立摆的结构和工作原理 (2)2.3 拉格朗日运动方程 (3)2.4推导建立数学模型 (4)3 二级倒立摆系统性能分析 (10)3.1 稳定性分析 (10)3.2 能控性能观性分析 (11)4 状态反馈极点配置 (12)4.1 二级倒立摆的最优极点配置1 (12)4.2 二级倒立摆最优极点配置2 (14)5. 二级倒立摆matlab仿真 (16)5.1 Simulink搭建开环系统 (16)5.2 开环系统Simulink仿真结果 (16)5.3 Simulink搭建极点配置后的闭环系统 (17)5.4极点配置Simulink仿真结果 (18)5.4.1 第一组极点配置仿真结果 (18)5.4.2 第二组极点配置仿真结果 (20)6.结论 (22)7.参考文献 (23)附录一 (24)1.绪论倒立摆最初诞生于麻省理工学院，仅有一级摆杆，另一端铰接于可以在直线导轨上自由滑动的小车上。

后来在此基础上，人们又进行拓展，设计出了直线二级倒立摆、环型倒立摆、平面倒立摆、柔性连接倒立摆、多级倒立摆等实验设备。

现代控制一级倒立摆倒立摆实验电子工程学院自动化学号：目录1实验设备简介 (4)1.1倒立摆介绍 (4)1.2直线一级倒立摆 (5)2 倒立摆建模 (6)2.1 直线一阶倒立摆数学模型的推导 (6)2.1.1受力分析 (6)2.1.2微分方程建模 (8)2.1.3状态空间数学模型 (9)2.2 实际系统模型建立 (10)3系统定性、定量分析 (11)3.1系统稳定性与可控性分析 (11)3.1.1稳定性分析 (11)3.1.2能控性分析 (13)4极点配置的设计步骤 (13)4.1极点配置的计算 (13)4.2用MATLAB进行极点配置的计算 (15)4.3极点配置的综合分析 (16)5小结 (17)1实验设备简介1.1倒立摆介绍倒立摆是处于倒置不稳定状态，人为控制使其处于动态平衡的一种摆。

如杂技演员顶杆的物理机制可简化为一级倒立摆系统，是一个复杂，多变量，存在严重非线性，非自制不稳定系统。

常见的倒立摆一般由小车和摆杆两部分组成，其中摆杆可能是一级，二级或多级，在复杂的倒立摆系统中，摆杆的长度和质量均可变化。

1.2直线一级倒立摆根据自控原理实验书上相关资料，直线一级倒立摆在建模时,一般忽略系统中的一些次要因素.例如空气阻力、伺服电机的静摩擦力、系统连接处的松弛程度等，之后可将直线一级倒立摆系统抽象成小车和匀质的杆组成的系统。

倒立摆系统是典型的机电一体化系统其机械部分遵循牛顿的力学定律其电气部分遵守电磁学的基本定理.无论哪种类型的倒立摆系统,都具有3个特性,即:不确定性、耦合性、开环不稳定性. 直线型倒立摆系统,是由沿直线导轨运动的小车以及一端固定于小车上的匀质长杆组成的系统.小车可以通过传动装置由交流伺服电机驱动. 小车导轨一般有固定的行程,因而小车的运动范围是受到限制的。

2 倒立摆建模2.1 直线一阶倒立摆数学模型的推导对于忽略各种摩擦参数和空气阻力之后，直线一即倒立摆抽象为小车和均质杆组成的系统。

现代控制理论实验报告——倒立摆小组成员：指导老师：2013.5实验一建立一级倒立摆的数学模型一、实验目的学习建立一级倒立摆系统的数学模型，并进行Matlab仿真。

二、实验内容写出系统传递函数和状态空间方程，用Matlab进行仿真。

三、Matlab源程序及程序运行的结果（1）Matlab源程序见附页（2）给出系统的传递函数和状态方程（a）传递函数gs为摆杆的角度：>> gsTransfer function:2.054 s-----------------------------------s^3 + 0.07391 s^2 - 29.23 s - 2.013（b）传递函数gspo为小车的位移传递函数：>> gspoTransfer function:0.7391 s^2 - 20.13---------------------------------------s^4 + 0.07391 s^3 - 29.23 s^2 - 2.013 s（c）状态矩阵A,B,C,D：>> sysa =x1 x2 x3 x4x1 0 1 0 0x2 0 -0.07391 0.7175 0x3 0 0 0 1x4 0 -0.2054 29.23 0b =u1x1 0x2 0.7391x3 0x4 2.054c =x1 x2 x3 x4y1 1 0 0 0y2 0 0 1 0d =u1y1 0y2 0Continuous-time model.（3）给出传递函数极点和系统状态矩阵A的特征值（a）传递函数gs的极点>> PP =5.4042-5.4093-0.0689（b）传递函数gspo的极点>> PoPo =5.4042-5.4093-0.0689（c）状态矩阵A的特征值>> EE =-0.06895.4042-5.4093（4）给出系统开环脉冲响应和阶跃响应的曲线（a）开环脉冲响应曲线（b）阶跃响应曲线四、思考题（1）由状态空间方程转化为传递函数，是否与直接计算传递函数相等？答：由状态空间方程转化为传递函数：>> gso=tf(sys)Transfer function from input to output...0.7391 s^2 - 6.565e-016 s - 20.13#1: ---------------------------------------s^4 + 0.07391 s^3 - 29.23 s^2 - 2.013 s2.054 s + 4.587e-016#2: -----------------------------------s^3 + 0.07391 s^2 - 29.23 s - 2.013#1为gspo传递函数，#2为gs的传递函数而直接得到的传递函数为：>> gspoTransfer function:0.7391 s^2 - 20.13---------------------------------------s^4 + 0.07391 s^3 - 29.23 s^2 - 2.013 s>> gsTransfer function:2.054 s-----------------------------------s^3 + 0.07391 s^2 - 29.23 s - 2.013通过比较可以看到，gspo由状态空间方程转化的传递函数比直接得到的传递函数多了s的一次项，而6.565e-016非常小几乎可以忽略不计，因此可以认为两种方法得到的传递函数式相同的，同理传递函数gs也可以认为是相同的。

专业实验报告摆杆受力和力矩分析θmg VH θX V X H图2 摆杆系统摆杆水平方向受力为：H 摆杆竖直方向受力为：V 由摆杆力矩平衡得方程：cos sin Hl Vl I φφθθπφθφ⎧-=⎪=-⎨⎪=-⎩（1） 代入V 、H ，得到摆杆运动方程。

当0φ→时，cos 1θ=，sin φθ=-，线性化运动方程：2()I ml mgl mlx θθ+-=1.2 传递函数模型以小车加速度为输入、摆杆角度为输出，令，进行拉普拉斯变换得到传递函数：22()()mlG s ml I s mgl=+- （2） 倒立摆系统参数值：M=1.096 % 小车质量 ，kg m=0.109 % 摆杆质量 ，kg0.1β= % 小车摩擦系数g=9.8 % 重力加速度，l=0.25 % 摆杆转动轴心到杆质心的长度，m I= 0.0034 % 摆杆转动惯量，以小车加速度为输入、摆杆角度为输出时，倒立摆系统的传递函数模型为：20.02725()0.01021250.26705G s s =- （3） 1.3 倒立摆系统状态空间模型以小车加速度为输入，摆杆角度、小车位移为输出，选取状态变量：(,,,)x x x θθ= （4）由2()I ml mgl mlx θθ+-=得出状态空间模型001001000000001330044x x x x x g g lμθθθθ⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥'==+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎢⎥⎢⎥⎣⎦⎣⎦（5） μθθθ'⎥⎦⎤⎢⎣⎡+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡=0001000001 xx x y （6） 由倒立摆的参数计算出其状态空间模型表达式：（7）010000001000100029.403x x x x x μθθθθ⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥'==+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦（8）00x μθθ⎤⎥⎡⎤⎥'+⎢⎥⎥⎣⎦⎥⎥⎦作用）增大，系统响应快，对提高稳态精度有益，但过大易作用）对改善动态性能和抑制超调有利，但过强，即校正装Ax B Cx μ+= 1n x ⎥⎥⎥⎦，1n x x x ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦，1111n n nn a A a a ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦ ， 1n B b ⎥⎥⎥⎦，]n C c =。

内蒙古科技大学本科生毕业设计说明书（毕业论文）题目：倒立摆现代控制理论研究倒立摆现代控制理论研究摘要倒立摆系统是一个复杂的非线性、强耦合、多变量和自不稳定系统。

在控制工程中，它能有效地反映诸如可镇定性、鲁棒性、随动性以及跟踪性等许多控制中的关键问题，是检验各种控制方法的理想工具。

理论是工程的先导，它对倒立摆系统的控制研究具有重要的工程背景，单级倒立摆与火箭的飞行有关，二级倒立摆与双足机器人的行走有相似性，日常生活中的任何重心在上，支点在下的问题都与倒立摆的控制有极大的相似性，所以对倒立摆的稳定控制有重大的现实意义。

迄今，人们已经利用古典控制理论、现代控制理论及多重智能控制理论实现了多种倒立摆系统的稳定控制[5]。

倒立摆的控制方法有很多，如状态反馈控制，经典PID控制，神经网络控制，遗传算法控制，自适应控制，模糊控制等。

其控制方法已经在军工、航天、机器人和一般工业过程等领域得到了应用。

因此对倒立摆系统的控制研究具有重要的理论和现实意义，成为控制领域中经久不衰的研究课题。

本文是应用线性系统理论中的极点配置、线性二次型最优（LQR）和状态观测器等知识，设计了倒立摆系统线性化模型的控制器，通过MA TLAB仿真，研究其正确性和有效性。

通过分析仿真结果，我们知道了，状态反馈控制可以使倒立摆系统很好的控制在稳定状态，并具有良好的鲁棒性。

关键词：倒立摆；现代控制；Matlab仿真；Modern Control Theory Of Inverted PendulumAbstractInverted pendulum system is a complex nonlinear and strongly coupled，multi-variable and unstable system since．In control engineering，it can effectively reflect such stabilization，robustness，with the mobility of control and tracking，and many other key issue，It is the test ideal for a variety of control methods．Theory is the project leader，inverted pendulum control system also has important engineering research background，inverted pendulum with single-stage related torocket for the flight，Inverted pendulum and biped walking robot similar nature in any life in the center of gravity，the fulcrum in the next issue with the inverted pendulum control has a great similarity，so the stability control of inverted pendulum significant practical significance.So far，it has been the use of classical control theory，modern control theory and control theory of multiple intelligence to achieve a variety of inverted pendulum system stability control[5].Inverted pendulum control methods there are many，such as the state feedback control，the classic PID control，neural network control，genetic algorithm control，adaptive control，fuzzy control.The control method has been in military，aerospace，robotics and general industrial processes and other areas have been intended use.Therefore，the control of inverted pendulum system research has important theoretical and practical significance，of becoming enduring research topics in the field.This is the application of the theory of linear systems pole placement，linear quadratic optimal (LQR) and the state observer of such knowledge，the design of the linear inverted pendulum model of the controller，through simulation to study the correctness and effective sex.By analyzing the results of MATLAB simulation，state feedback control can make a goodcontrol of inverted pendulum system in a stable state，and has good robustness，stability control features.Key words: Inverted pendulum；Modern control；Matlab simulation；目录摘要 (I)Abstract (II)第一章绪论 (1)1.1倒立摆系统模型简介 (1)1.2倒立摆研究的背景与意义 (2)1.3国内外研究现状、水平和发展趋势 (3)1.3.1倒立摆和控制理论的发展 (3)1.3.2倒立摆的控制方法 (4)1.3.3倒立摆的发展趋势 (5)1.4本论文的主要工作介绍 (6)第二章一级倒立摆的数学模型建立及其性能分析 (7)2.1 系统的组成 (7)2.2 一级倒立摆数学模型的建立 (8)2.2.1 数学模型的建立 (8)2.2.2 系统的结构参数 (9)2.2.3 用牛顿力学方法来建立系统的数学模型 (9)2.2.4 一级倒立摆的性能分析[7] (13)2.3 本章小结 (15)第三章现代控制理论在倒立摆控制中的应用 (16)3.1 自动控制理论的发展历程 (16)3.2 经典控制理论 (18)3.2.1 PID控制现状 (18)3.2.2 PID控制的基本原理 (18)3.2.3 常用PID数字控制系统 (20)3.3 现代控制理论 (21)3.3.1 极点配置[11] (22)3.3.2 线性二次型最优的控制理论[7,8] (24)3.3.3 加权矩阵的选取 (26)3.3.4 状态观测器[7] (26)3.4 本章小结 (29)第四章MA TLAB仿真技术 (30)4.1 仿真软件——Matlab简介 (30)4.1.1 MA TLAB的优势 (30)4.2 Simulink简介 (32)4.3 S-函数简介 (33)4.3.1 用M文件创建S-函数 (34)4.4 倒立摆仿真模块的建立 (36)4.5 本章小结 (37)第五章一级倒立摆线性模型系统的仿真 (38)5.1 倒立摆控制器结构选择 (38)5.2 一级倒立摆线性模型系统仿真 (38)5.2.1 Simulink仿真 (42)5.3 本章小结 (46)结束语 (48)参考文献 (49)附录A (51)致谢 (53)第一章绪论1.1倒立摆系统模型简介倒立摆控制系统是一个复杂的、不稳定的、非线性的系统，是进行控制理论教学及开展各种控制实验的理想实验平台，但它并不是我们想象的那样抽象，其实在我们日常生活中就有很多这样的例子。

H a r b i n I n s t i t u t e o f T e c h n o l o g y课程设计说明书（论文）课程名称：控制系统设计课程设计设计题目：直线一级倒立摆控制器设计院系：航天学院控制科学与工程系班级：设计者：学号：指导教师：罗晶设计时间：2012.8.27——2012.9.9哈尔滨工业大学教务处哈尔滨工业大学课程设计任务书*注：此任务书由课程设计指导教师填写。

一、 直线一级倒立摆数学模型的推导及建立系统建模可以分为两种：机理建模和实验建模。

实验建模就是通过在研究对象上加上一系列的研究者事先确定的输入信号，激励研究对象并通过传感器检测其可观测的输出，应用数学手段建立起系统的输入－输出关系。

这里面包括输入信号的设计选取，输出信号的精确检测，数学算法的研究等等内容。

机理建模就是在了解研究对象的运动规律基础上，通过物理、化学的知识和数学手段建立起系统内部的输入－状态关系。

对于倒立摆系统，由于其本身是自不稳定的系统，实验建模存在一定的困难。

但是经过小心的假设忽略掉一些次要的因素后，倒立摆系统就是一个典型的运动的刚体系统，可以在惯性坐标系内应用经典力学理论建立系统的动力学方程。

下面我们采用其中的牛顿－欧拉方法建立直线型一级倒立摆系统的数学模型。

1.1、微分方程的推导在忽略了空气阻力，各种摩擦之后，可将直线一级倒立摆系统抽象成小车和匀质杆组成的系统. 下图是系统中小车和摆杆的受力分析图。

其中，N 和P 为小车与摆杆水平和垂直方向的分量。

b px图1（a ）小车隔离受力图 （b ）摆杆隔离受力图 本系统相关参数定义如下：M : 小车质量 m ：摆杆质量b ：小车摩擦系数 l ：摆杆转动轴心到杆质心的长度 I ：摆杆惯量 F ：加在小车上的力x ：小车位置 φ：摆杆与垂直向上方向的夹角θ：摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）注意：在实际倒立摆系统中检测和执行装置的正负方向已经完全确定,因而矢量方向定义如图所示，图示方向为矢量正方向。

深圳大学实验报告课程名称：现代控制理论实验项目名称：倒立摆模型建立与仿真学院：机电与控制工程学院专业：自动化指导教师：***报告学号：班级：实验时间：实验报告提交时间：教务部制一、 实验目的（1）实验一：增强状态空间表达式的理解和应用，通过直线型一级倒立摆系统的具体对象，展现非线性系统线性化的应用和特点，提高仿真计算和应用Matlab 进行系统分析的能力，并为后续章节的有关系统稳定性提供感性认识。

（2）实验二：了解采用状态反馈改善系统性能的方法，应用状态反馈方法配置直线型一级倒立摆系统的极点，设计控制器，并在倒立摆系统实验平台上实现一级倒立摆系统稳定运行。

二、 实验任务与要求（1）实验一建立倒立摆的非线性状态空间表达式； 建立倒立摆的线性状态空间表达式；在两种模型下，在matlab simulink 平台上通过仿真计算给出摆角和直线位移的运动曲线，位移的初始为零，摆角的初始值分别选取如下：20πθ≤， 20πθ≥， πθ=0（2）实验二针对一级倒立摆系统，对于给定的动态性能指标（调节时间小于3秒，阻尼比0.5）确定闭环极点（参考值，32,32,10,10j j --+---），设计系统状态反馈阵的参数； 在倒立摆系统平台上完成极点配置控制实验。

实验要保持倒立状态，当系统受到扰动后仍保持稳定。

记录控制结果曲线，并进行讨论。

重新选择一组(或多组)期望的闭环极点，设计系统状态反馈阵的参数，在倒立摆系统平台上完成极点配置控制实验，记录控制结果曲线，并和第二条的实验结果进行比较分析。

三、 实验原理（1）实验参见固高《倒立摆与自动控制原理实验》（2）若受控系统(A,B)完全能控，则通过状态反馈可以任意配置闭环极点。

实验设计原理参见固高《倒立摆与自动控制原理实验》第82-89页 。

四、 实验步骤及过程（1） 非线性状态方程系统方程：1/（M+m ）=0.82988；1/（I+ml^2）=97.91922；m*g*l=0.26705；m*l=0.02725 将系统模型参数代入，可得以下仿真下载后图片可放大X 和φ输出的响应曲线（红为x ，黄为φ） 当20πθ≤，取40πθ=当20πθ≥，取430πθ=当πθ=0（2）线性状态方程可以看出，在单位阶跃响应作用下，小车位置和摆杆角度都是发散的。

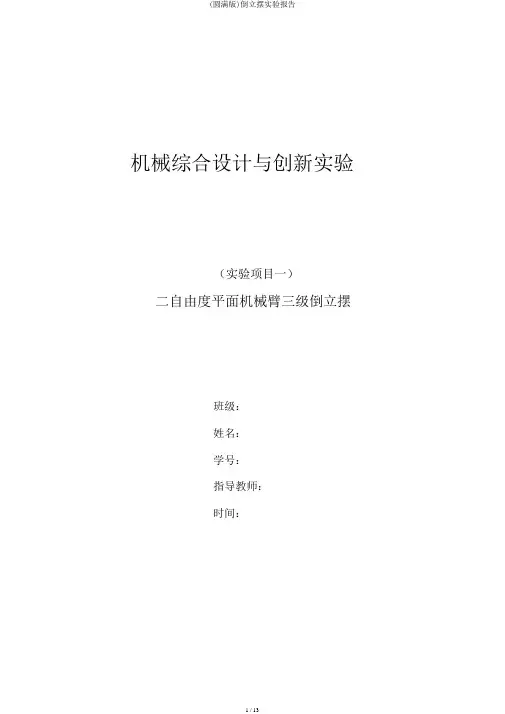

机械综合设计与创新实验（实验项目一）二自由度平面机械臂三级倒立摆班级：姓名：学号：指导教师：时间：综述倒立摆装置是机器人技术、控制理论、计算机控制等多个领域、多种技术的有联合，被公以为自动控制理论中的典型实验设施，也是控制理论讲课和科研中屈指可数的典型物理模型。

倒立摆的典型性在于：作为实验装置，它自己拥有成本低价、构造简单、便于模拟、形象直观的特色；作为被控对象，它是一个高阶次、不坚固、多变量、非线性、强耦合的复杂被控系统，可以有效地反应出控制中的很多问题；作为检测模型，该系统的特色与机器人、旅行器、起重机稳钩装置等的控制有很大的相像性[1]。

倒立摆系统深刻揭穿了自然界一种基本规律，即一个自然不坚固的被控对象，运用控制手段可使之拥有优秀的坚固性。

经过对倒立摆系统的研究，不单可以解决控制中的理论问题，还可以将控制理论所波及的三个基础学科，即力学、数学和电学（含计算机）有机的联合起来，在倒立摆系统中进行综合应用。

在多种控制理论与方法的研究和应用中，特别是在工程实践中，也存在一种可行性的试验问题，将其理论和方法获得有效的经验，倒立摆为此供给一个从控制理论通往实践的桥梁[2]。

所以对倒立摆的研究拥有重要的工程背景和实质意义。

从驱动方式上看，倒立摆模型大概可分为直线倒立摆模型、旋转倒立摆模型和平面倒立摆模型。

关于每种模型，从摆杆的级数上又可细分为一级倒立摆、二级倒立摆和多级倒立摆[3]。

当前，国内针对倒立摆的研究主要集中在运用倒立摆系统进行控制方法的研究与考证，特别是针对利用倒立摆系统进行针关于非线性系统的控制方法及理论的研究。

而倒立摆系统与工程实践的联合主要表此刻欠驱动机构控制方法的考证之中。

其余，倒立摆作为一个典型的非线性动力系统，也被用于研究各种非线性动力学识题。

在倒立摆系统中成功运用的控制方法主要有线性控制方法，展望控制方法及智能控制方法三大类。

此中，线性控制方法包含PID 控制、状态反应控和LQR 控制等；展望控制方法包含展望控制、分阶段起摆、变构造控制和自适应神经模糊推理系统等，也有文件将这些控制方法归类为非线性控制方法；智能控制方法主要包含神经网络控制、模糊控制、遗传算法、拟人智能控制、云模型控制和泛逻辑控制法等。

倒立摆1. 引言倒立摆（Inverted Pendulum）是一种经典的控制理论问题，它是指一个固定在支点上的杆子上方挂着一个质点，而质点受到重力的作用下，能够垂直于杆子方向做摆动的系统。

倒立摆在控制理论和机器人领域中具有重要意义，是研究控制策略和平衡控制的经典案例。

在本文中，我们将介绍倒立摆的基本原理、数学建模方法以及控制策略。

2. 基本原理倒立摆是一个多输入多输出系统，它受到外部输入（控制力）的作用下，通过控制杆子的倾斜角度，使质点能够保持在垂直方向上平衡。

倒立摆系统的基本原理可以用以下方程描述：ml^2θ'' + mgl sin(θ) = u - bθ'其中，m是质点的质量，l是杆子的长度，θ是杆子与垂直方向的夹角，u是施加在杆子上的控制力，b是阻尼系数，g是重力加速度。

3. 数学建模方法为了对倒立摆进行控制，我们需要对其进行数学建模。

首先，我们可以把倒立摆系统分解为两个自由度：质点在杆子上的位置和杆子的角度。

然后，我们可以利用拉格朗日方程进行建模。

对于质点在杆子上的位置，拉格朗日方程可以表示为：mx'' = N - mg - mθ'^2l sin(θ) - mlθ'' cos(θ)对于杆子的角度，拉格朗日方程可以表示为：ml^2θ'' = u - bθ'将以上两个方程联立，我们可以得到完整的倒立摆系统的数学模型。

4. 控制策略为了使倒立摆保持平衡，我们需要设计合适的控制策略。

常见的控制策略包括PID控制器、模糊控制器和神经网络控制器等。

PID控制器是一种广泛应用的控制策略，它通过调节比例、积分和微分三项来实现控制。

在倒立摆系统中，PID控制器可以通过测量杆子的角度和角速度，来调整施加在杆子上的控制力。

模糊控制器是一种基于模糊逻辑的控制策略，它通过模糊化输入和输出以及定义一系列模糊规则来实现控制。

在倒立摆系统中，模糊控制器可以根据当前的角度和角速度来确定施加在杆子上的控制力。

摘要倒立摆系统是一个复杂的、高度非线性的、不稳定的高阶系统，是学习和研究现代控制理论最合适的实验装置。

倒立摆的控制是控制理论应用的一个典型范例，一个稳定的倒立摆系统对于证实状态空间理论的实用性是非常有用的。

本文主要研究的是二级倒立摆的极点配置方法，首先用Lagrange 方程建立了二级倒立摆的数学模型，然后对二级倒立摆系统的稳定性进行了分析和研究，并给出了系统能控能观性的判别。

基于现代控制理论中的极点配置理论，根据超调量和调整时间来配置极点，求出反馈矩阵并利用Simulink对其进行仿真，得到二级倒立摆的变化曲线，实现了对闭环系统的稳定控制。

关键词：二级倒立摆；极点配置；Simulink目录1.绪论 (1)2 数学模型的建立和分析 (1)2.1 数学建模的方法 (1)2.2 二级倒立摆的结构和工作原理 (2)2.3 拉格朗日运动方程 (3)2.4推导建立数学模型 (4)3 二级倒立摆系统性能分析 (10)3.1 稳定性分析 (10)3.2 能控性能观性分析 (11)4 状态反馈极点配置 (12)4.1 二级倒立摆的最优极点配置1 (12)4.2 二级倒立摆最优极点配置2 (13)5. 二级倒立摆matlab仿真 (15)5.1 Simulink搭建开环系统 (15)5.2 开环系统Simulink仿真结果 (15)5.3 Simulink搭建极点配置后的闭环系统 (16)5.4极点配置Simulink仿真结果 (17)5.4.1 第一组极点配置仿真结果 (17)5.4.2 第二组极点配置仿真结果 (19)6.结论 (20)7.参考文献 (21)附录一 (22)1.绪论倒立摆最初诞生于麻省理工学院，仅有一级摆杆，另一端铰接于可以在直线导轨上自由滑动的小车上。

后来在此基础上，人们又进行拓展，设计出了直线二级倒立摆、环型倒立摆、平面倒立摆、柔性连接倒立摆、多级倒立摆等实验设备。

在控制理论的发展过程中，为验证某一理论在实际应用中的可行性需要按其理论设计的控制器去控制一个典型对象来验证。
