直线二级倒立摆系统MATLAB模型的建立与仿真

二级直线倒立摆系统建模、仿真与实物控制的开题报告一、选题背景及意义直线倒立摆系统是一种应用广泛的控制系统，它具有复杂的非线性特性，因此对其建模、控制和仿真都具有一定的挑战性。

直线倒立摆系统广泛应用于自动驾驶、飞行器、医疗器械等领域。

本文将研究二级直线倒立摆系统的建模、仿真与实物控制，以提高对该系统的理解和掌握。

通过实验控制实际系统，验证仿真模型的正确性并提高控制策略的可靠性与性能。

二、研究内容1.二级直线倒立摆系统的建模研究系统的动力学特性，建立数学模型，包括机械、电子等方面的模型，并给出系统的描述方程。

2.仿真系统的设计与实现通过MATLAB或Simulink等工具，根据系统的动力学模型进行仿真，分析系统的动态特性，验证模型的正确性。

3.实物系统的设计与实现根据建模结果，设计实物系统，包括硬件和软件，搭建实验环境，并选取合适的控制器，使用反馈控制算法对实验数据进行处理。

4.实物控制系统的测试与优化将实验得到的数据进行分析、处理和优化，比较实物系统和仿真系统的差异并给出改进方案，从而提高系统的动态响应特性和控制性能。

三、研究方法及预期结果本文将采用系统分析、数学建模、仿真分析、控制器设计和优化等方法，通过建模、仿真、实物控制等多个方面去了解直线倒立摆系统。

预期结果是建立二级直线倒立摆系统的模型，完成仿真和实验的设计与实现，控制系统实现稳定的控制策略，并得出实物系统和仿真系统的控制性能优化方案。

四、进度安排第一阶段：文献综述和理论研究，研究直线倒立摆控制系统的基本原理和方法。

（2周）第二阶段：根据文献进行仿真研究，建立稳定的仿真模型。

（2周）第三阶段：设计实物控制系统，搭建实验环境。

（2周）第四阶段：实现控制系统与优化，得出实验数据并进行分析和优化，提高系统的控制性能。

（2周）第五阶段：撰写论文和答辩。

（4周）五、预期成果本文通过对二级直线倒立摆系统的建模、仿真和实物控制的研究，完成了对系统的深入理解和掌握，得出了系统的优化控制方案。

直线二级倒立摆建模与仿真1、直线二级倒立摆建模为进行性线控制器的设计,首先需要对被控制系统进行建模.二级倒立摆系统数学模型的建立基于以下假设：1)每一级摆杆都是刚体；2)在实验过程中同步带长保持不变；3)驱动力与放大器输入成正比，没有延迟直接拖加于小车；4)在实验过程中动摩擦、库仑摩擦等所有摩擦力足够小，可以忽略不计。

图1 二级摆物理模型二级倒立摆的参数定义如下：M 小车质量m1摆杆1的质量m2摆杆2的质量m3质量块的质量l1摆杆1到转动中心的距离l2摆杆2到转动中心的距离θ1摆杆1到转动与竖直方向的夹角θ2摆杆2到转动与竖直方向的夹角F 作用在系统上的外力利用拉格朗日方程推导运动学方程拉格朗日方程为：其中L 为拉格朗日算子，q 为系统的广义坐标，T 为系统的动能，V 为系统的势能其中错误!未找到引用源。

,错误!未找到引用源。

为系统在第i 个广义坐标上的外力，在二级倒立摆系统中，系统有三个广义坐标，分别为x,θ1,θ2,θ3。

首先计算系统的动能：其中错误!未找到引用源。

,错误!未找到引用源。

,错误!未找到引用源。

,错误!未找到引用源。

分别为小车的动能，摆杆1的动能，摆杆2的动能和质量块的动能。

小车的动能：错误!未找到引用源。

,其中错误!未找到引用源。

，错误!未找到引用源。

分别为摆杆1的平动动能和转动动能。

错误!未找到引用源。

，其中错误!未找到引用源。

，错误!未找到引用源。

分别为摆杆2的平动动能和转动动能。

对于系统，设以下变量： xpend1摆杆1质心横坐标 xpend2摆杆2质心横坐标 yangle1摆杆1质心纵坐标 yangle2摆杆2质心纵坐标 xmass 质量块质心横坐标 ymass 质量块质心纵坐标 又有：(,)(,)(,)L q q T q q V q q =-则有：系统总动能：系统总势能：则有：求解状态方程：可解得：使用MATLAB对得到的系统进行阶跃响应分析，执行命令：A=[0 0 0 1 0 0;0 0 0 0 1 0;0 0 0 0 1 01;0 0 0 0 0 0;0 86.69 -21.62 0 0 0;0 -40.31 39.45 0 0 0];B=[0;0;0;1;6.64;-0.808];C=[1 0 0 0 0 0;0 1 0 0 0 0;0 0 1 0 0 0];D=[0;0;0];sys=ss(A,B,C,D);t=0:0.001:5;step(sys,t)求取系统的单位阶跃响应曲线：图2 二级摆阶跃响应曲线由图示可知系统小车位置、摆杆1角度和摆杆2角度均发散，需要设计控制器以满足期望要求。

四川理工学院毕业设计（论文）二级倒立摆系统建模与仿真学生：学号：专业：自动化班级：自动化指导教师：四川理工学院自动化与电子信息学院二O一一年六月摘要常规的PID控制从理论上可以控制二级倒立摆，但在实际中对PID控制器参数的整定为一难点。

本文针对二级倒立摆系统单输入三输出的不稳定系统，通过三回路PID 控制方案，来完成对倒立摆的控制。

利用状态反馈极点配置的方法来对参数进行整定，解决PID参数整定的难点。

然后借助于MATLAB中的Simulink模块对所得的参数进行仿真，结果表明三回路PID控制是成功的，参数的有效性，也证实了这种参数整定方法简单实用。

并通过配置不同位置的极点，对其结果进行分析得到极点配置的最佳配置方案。

关键词：倒立摆；PID；状态反馈； MATLABABSTRACTDouble Inverted Pendulum System Modeling and SimulationConventional PID control theory to control the inverted pendulum, but in practice the parameters of PID controller tuning is a difficult. In this paper, double inverted pendulum system, the instability of single-input three-output system, through the three-loop PID control program to complete the inverted pendulum control.Pole placement using state feedback approach to setting the parameters to resolve the difficulties PID parameter tuning. With MATLAB and Simulink in the module parameters obtained from simulation results show that the three-loop PID control is successful, the effectiveness of the parameters, but also confirms this tuning method is simple and practical.Different locations through the pole configuration, the results were too extreme configuration of the best configuration.Key words:pendulum；PID control ；state feedback；MATLAB目录摘要............................................................... ABSTRACT (I)第1章引言 01.1 倒立摆研究的目的及意义 01.2 倒立摆的发展史和研究现状 01.3本文的主要工作 (3)第2章倒立摆的建模 (3)2.1 二级倒立摆的简介及物理模型 (3)2.2 二级倒立摆计算机控制系统结构 (4)2.3 二级倒立摆的数学模型 (5)2.4根据牛顿力学、刚体动力学列写二级倒立摆的数学模型 (6)第3章控制策略的选择 (11)3.1 MATLAB简介 (11)3.2该系统的能控、能观及稳定性的分析 (14)3.2.1系统的能控性 (14)3.2.2系统能观性 (16)3.2.3系统的稳定性 (16)3.3 确定控制策略 (17)3.4 控制器参数整定方法 (17)3.5 通过状态反馈极点配置法来整定参数 (19)第4章计算机仿真及结果分析 (22)4.1 Matlab下Simulink模块简介 (22)4.2 在Simulink下的仿真 (23)4.3对仿真结果的分析 (31)第5章结束语 (32)致谢 (33)参考文献 (34)第1章引言1.1 倒立摆研究的目的及意义在控制理论发展的过程中, 一种理论的正确性及在实际应用中的可行性，往往需要一个典型对象来验证, 并比较各种控制理论之间的优劣, 倒立摆系统就是这样的一个可以将理论应用于实际的理想实验平台。

倒立摆系统的建模及MATLAB仿真通过建立倒立摆系统的数学模型,应用状态反馈控制配置系统极点设计倒立摆系统的控制器,实现其状态反馈,从而使倒立摆系统稳定工作。

之后通过MA TLAB 软件中Simulink工具对倒立摆的运动进行计算机仿真,仿真结果表明,所设计方法可使系统稳定工作并具有良好的动静态性能。

倒立摆系统是1个经典的快速、多变量、非线性、绝对不稳定系统,是用来检验某种控制理论或方法的典型方案。

倒立摆控制理论产生的方法和技术在半导体及精密仪器加工、机器人技术、导弹拦截控制系统和航空器对接控制技术等方面具有广阔的开发利用前景。

因此研究倒立摆系统具有重要的实践意义,一直受到国内外学者的广泛关注。

本文就一级倒立摆系统进行分析和研究,建立倒立摆系统的数学模型,采用状态反馈极点配置的方法设计控制器,并应用MA TLAB 软件进行仿真。

1 一级倒立摆系统的建模1. 1 系统的物理模型如图1 所示,在惯性参考系下,设小车的质量为M ,摆杆的质量为m ,摆杆长度为l ,在某一瞬间时刻摆角(即摆杆与竖直线的夹角)为θ,作用在小车上的水平控制力为f 。

这样,整个倒立摆系统就受到重力,水平控制力和摩擦力的3 外力的共同作用。

图1 一级倒立摆物理模型1. 2 系统的数学模型在系统数学模型中,本文首先假设:(1) 摆杆为刚体。

(2)忽略摆杆与支点之间的摩擦。

(3)忽略小车与导轨之间的摩擦。

然后根据牛顿第二运动定律,求得系统的运动方程为:方程(1) , (2) 是非线性方程,由于控制的目的是保持倒立摆直立,在施加合适的外力条件下,假定θ很小,接近于零是合理的。

则sinθ≈θ,co sθ≈1 。

在以上假设条件下,对方程线性化处理后,得倒立摆系统的数学模型:1. 3 系统的状态方程以摆角θ,角速度θ',小车的位移x ,速度x'为状态变量,输出为y 。

即令:则一级倒立摆系统的状态方程为:2 控制器设计及MATLAB 仿真2. 1 极点配置状态反馈的基本原理图2 状态反馈闭环控制系统极点配置的方法就是通过一个适当的状态反馈增益矩阵的状态反馈方法,将闭环系统的极点配置到任意期望的位置。

二级倒立摆数学模型的建立与仿真二级倒立摆数学模型的建立与仿真专业：控制工程姓名：淡丹学号：1406073摘要本文用分析力学中牛顿力学法及拉格朗日方程建立了二级倒立摆的数学模型。

根据已经建立的倒立摆数学模型，对其进行了可控性，可观测性及稳定性的分析与研究，并对状态反馈及状态观测器进行了仿真模拟，分析研究。

并通过分析比较得出，加状态观测器并不影响系统的输出的结论。

关键词：倒立摆状态空间极点配置状态反馈ABSTRACTNewtonian mechanics analysis method and the Lagrange equation of a mathematical model of double inverted pendulum has been used in this paper. According to the established mathematical model of inverted pendulum on the controllability, observability and stability of the analysis and research, and the state observer and state feedback is carried on the simulation ,analysis and research. And through the analysis and comparison of results, plus state observer does not affect the conclusions of the output of the system.KEY WORDS: inverted pendulum state space pole allocation state feedback一、二级倒立摆系统的组成二级倒立摆主要由以下四部分组成:1.在有限长的轨道L上作直线运动的小车;2.与小车铰接在一起，并能在竖直平面内分别绕q，q点转动的下、上摆;3.驱动小车的直流力矩电机和转轮、钢丝等传动部分;4.使上、下摆稳定在垂直向上的平衡位置，且使小车稳定在轨道中心位置附近的控制器。

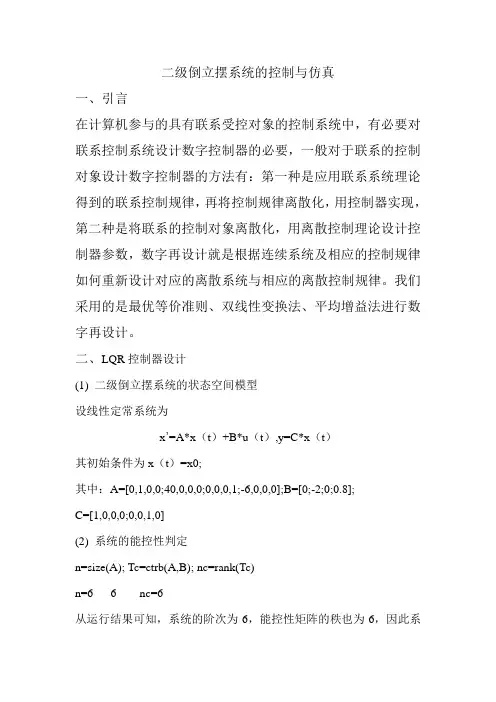

二级倒立摆系统的控制与仿真一、引言在计算机参与的具有联系受控对象的控制系统中，有必要对联系控制系统设计数字控制器的必要，一般对于联系的控制对象设计数字控制器的方法有：第一种是应用联系系统理论得到的联系控制规律，再将控制规律离散化，用控制器实现，第二种是将联系的控制对象离散化，用离散控制理论设计控制器参数，数字再设计就是根据连续系统及相应的控制规律如何重新设计对应的离散系统与相应的离散控制规律。

我们采用的是最优等价准则、双线性变换法、平均增益法进行数字再设计。

二、LQR控制器设计(1) 二级倒立摆系统的状态空间模型设线性定常系统为x’=A*x（t）+B*u（t）,y=C*x（t）其初始条件为x（t）=x0;其中：A=[0,1,0,0;40,0,0,0;0,0,0,1;-6,0,0,0];B=[0;-2;0;0.8];C=[1,0,0,0;0,0,1,0](2) 系统的能控性判定n=size(A); Tc=ctrb(A,B); nc=rank(Tc)n=6 6 nc=6从运行结果可知，系统的阶次为6，能控性矩阵的秩也为6，因此系统是能控的。

(3) 系统的能观性判定To=obsv(A,C);no=rank(To)no=6从运行结果可知，能观性矩阵的秩为6，与系统的阶次相等，因此系统是能观测的。

(4) LQR控制设计基于一级倒立摆系统具有能控性和能观性，因此可采用LQR进行控制，经大量反复试验和仿真，选取R=0.2，Q=[1 0 0 0 0 0;0 64 0 0 0 0;0 0 256 0 0 0;0 0 0 0 0 0;0 0 0 0 0 0;0 0 0 0 0 0];F=lqr(A,B,Q,R)得到：F =2.2361 106.6465 -155.4620 5.1719 4.9639 -24.5330三、仿真曲线采用LQR控制方式，设初始状态为x(0)=[1,-1,0,0]’，在相同采样周期T下应用数字再设计方法对一级倒立摆系统进行仿真，其中F(T)分别取为：1. F(T)=F1(T)=F2. F(T)=F2(T)=F[I+(A+BF)T/2]3. F(T)=F3(T)=F[I-(A+BF)/2]-1(1) T=0.013s，øc=e(A+BF)T时系统的极点、状态x1、x2、x3的离散仿真曲线A=[0,0,0,1,0,0;0,0,0,0,1,0;0,0,0,0,0,1;0,0,0,0,0,0;0,77.0642,-21.1927,0,0, 0;0,-38.5321,37.8186,0,0,0];B=[0;0;0;1;5.7012;-0.0728];C=[1,0,0,0,0,0;0,1,0,0,0,0;0,0,1,0,0,0];D=[0;0;0];Q=[1 0 0 0 0 0;0 64 0 0 0 0;0 0 256 0 0 0;0 0 0 0 0 0;0 0 0 0 0 0;0 0 0 0 0 0];R=0.2;F=lqr(A,B,Q,R)T=0.013;[G,H]=c2d(A-B*F,B,T); %%离散一的函数p0=eig(G),x0=[1 -1 0.5 0 0 0]';[y,x t]=dinitial(G,B,C,D,x0);t=0:0.1:(t-1)/10;subplot(3,1,1),x1=[1 0 0 0 0 0]*x'; %%响应曲线plot(t,x1);grid;title('状态变量x1的响应曲线')subplot(3,1,2),x2=[0 1 0 0 0 0]*x';plot(t,x2);grid;title('状态变量x2的响应曲线')subplot(3,1,3),x3=[0 0 1 0 0 0]*x';plot(t,x3);grid;title('状态变量x3的响应曲线')p0 =0.8647 + 0.0473i0.8647 - 0.0473i0.9224 + 0.0618i0.9224 - 0.0618i0.9932 + 0.0066i0.9932 - 0.0066i图1 øc=e(A+BF)T(2) T=0.013s，øc=ø +ΓF1(T)时系统的极点、状态x1、x2、x3的离散仿真曲线A=[0,0,0,1,0,0;0,0,0,0,1,0;0,0,0,0,0,1;0,0,0,0,0,0;0,77.0642,-21.1927,0,0,0;0,-38.5321,37.8186,0,0,0];B=[0;0;0;1;5.7012;-0.0728];C=[1,0,0,0,0,0;0,1,0,0,0,0;0,0,1,0,0,0];D=[0;0;0];Q=[1 0 0 0 0 0;0 64 0 0 0 0;0 0 256 0 0 0;0 0 0 0 0 0;0 0 0 0 0 0;0 0 0 0 0 0];R=0.2;F=lqr(A,B,Q,R)T=0.013;[Ad,B]=c2d(A,B,T); %%离散二的函数Ad=Ad-B*F;p1=eig(Ad)x0=[1 -1 0.5 0 0 0]';[y,x t]=dinitial(Ad,B,C,D,x0);t=0:0.1:(t-1)/10;subplot(3,1,1),x1=[1 0 0 0 0 0]*x'; %%显示程序plot(t,x1);grid;title('状态变量x1的响应曲线')subplot(3,1,2),x2=[0 1 0 0 0 0]*x';plot(t,x2);grid;title('状态变量x2的响应曲线')subplot(3,1,3),x3=[0 0 1 0 0 0]*x';plot(t,x3);grid;title('状态变量x3的响应曲线')p1 =0.8349 + 0.0388i0.8349 - 0.0388i0.9247 + 0.0561i0.9247 - 0.0561i0.9932 + 0.0066i0.9932 - 0.0066i图2 øc=ø +ΓF1(T)(3) T=0.013s，øc=ø+ΓF2(T)时系统的极点、F(T)值和状态x1、x2、x3的离散仿真曲线A=[0,0,0,1,0,0;0,0,0,0,1,0;0,0,0,0,0,1;0,0,0,0,0,0;0,77.0642,-21.1927,0,0, 0;0,-38.5321,37.8186,0,0,0];B=[0;0;0;1;5.7012;-0.0728];C=[1,0,0,0,0,0;0,1,0,0,0,0;0,0,1,0,0,0];D=[0;0;0];Q=[1 0 0 0 0 0;0 64 0 0 0 0;0 0 256 0 0 0;0 0 0 0 0 0;0 0 0 0 0 0;0 0 0 0 0 0];R=0.2;F=lqr(A,B,Q,R)T=0.013;P2=(A-B*F)*T/2; %%离散3的函数F2=F*(eye(size(P2))+P2)[Add,B]=c2d(A,B,T);Ad=[Add-B*F2];p2=eig(Ad)x0=[1 -1 0.5 0 0 0]';[y,x,t]=dinitial(Ad,B,C,D,x0);t=0:0.1:(t-1)/10;subplot(3,1,1),x1=[1 0 0 0 0 0]*x'; %%显示程序plot(t,x1);grid;title('状态变量x1的响应曲线')subplot(3,1,2),x2=[0 1 0 0 0 0]*x';plot(t,x2);grid;title('状态变量x2的响应曲线')subplot(3,1,3),x3=[0 0 1 0 0 0]*x';plot(t,x3);grid;title('状态变量x3的响应曲线')F2 =1.7236 90.8365 -126.5481 4.0012 4.5195 -19.9211 p2 =0.8676 + 0.0465i0.8676 - 0.0465i0.9224 + 0.0627i0.9224 - 0.0627i0.9932 + 0.0066i0.9932 - 0.0066i图3 øc=ø+ΓF2(T)(4) T=0.013s，øc=ø+ΓF3(T)时系统的极点、F(T)值和状态x1、x2、x3的离散仿真曲线A=[0,0,0,1,0,0;0,0,0,0,1,0;0,0,0,0,0,1;0,0,0,0,0,0;0,77.0642,-21.1927,0,0, 0;0,-38.5321,37.8186,0,0,0];B=[0;0;0;1;5.7012;-0.0728];C=[1,0,0,0,0,0;0,1,0,0,0,0;0,0,1,0,0,0];D=[0;0;0];Q=[1 0 0 0 0 0;0 64 0 0 0 0;0 0 256 0 0 0;0 0 0 0 0 0;0 0 0 0 0 0;0 0 0 0 0 0];R=0.2;F=lqr(A,B,Q,R)T=0.013;P3=(A-B*F)*T/2; %%离散4的函数F3=F*(eye(size(P3))-P3)^-1[Add,B]=c2d(A,B,T);Ad=[Add-B*F3];p3=eig(Ad),[y,x,t]=dinitial(Ad,B,C,D,x0);t=0:0.1:(t-1)/10;subplot(3,1,1),x1=[1 0 0 0 0 0]*x'; %%显示程序plot(t,x1);grid;title('状态变量x1的响应曲线')subplot(3,1,2),x2=[0 1 0 0 0 0]*x';plot(t,x2);grid;title('状态变量x2的响应曲线')subplot(3,1,3),x3=[0 0 1 0 0 0]*x';plot(t,x3);grid;title('状态变量x3的响应曲线')F3 =1.7779 92.1683 -129.2365 4.1238 4.5459 -20.3464 p3 =0.8655 + 0.0476i0.8655 - 0.0476i0.9222 + 0.0622i0.9222 - 0.0622i0.9932 + 0.0066i0.9932 - 0.0066i图4 øc=ø+ΓF3(T)由上面的1-4图我们可以知道：F(T)分别取F1(T)，F2(T)，F3(T)构成的闭环离散系统时仿真曲线基本一致，相应情况的闭环极点也基本相同，而取F(T)=F3(T)时，从系统的极点看，用øc=ø+ΓF3(T)代替øc=e(A+BF)T 构成闭环系统的精确度相当好。

倒立摆系统的建模及MATLAB仿真通过建立倒立摆系统的数学模型,应用状态反馈控制配置系统极点设计倒立摆系统的控制器,实现其状态反馈,从而使倒立摆系统稳定工作。

之后通过MA TLAB 软件中Simulink工具对倒立摆的运动进行计算机仿真,仿真结果表明,所设计方法可使系统稳定工作并具有良好的动静态性能。

倒立摆系统是1个经典的快速、多变量、非线性、绝对不稳定系统,是用来检验某种控制理论或方法的典型方案。

倒立摆控制理论产生的方法和技术在半导体及精密仪器加工、机器人技术、导弹拦截控制系统和航空器对接控制技术等方面具有广阔的开发利用前景。

因此研究倒立摆系统具有重要的实践意义,一直受到国内外学者的广泛关注。

本文就一级倒立摆系统进行分析和研究,建立倒立摆系统的数学模型,采用状态反馈极点配置的方法设计控制器,并应用MA TLAB 软件进行仿真。

1 一级倒立摆系统的建模1. 1 系统的物理模型如图1 所示,在惯性参考系下,设小车的质量为M ,摆杆的质量为m ,摆杆长度为l ,在某一瞬间时刻摆角(即摆杆与竖直线的夹角)为θ,作用在小车上的水平控制力为f 。

这样,整个倒立摆系统就受到重力,水平控制力和摩擦力的3 外力的共同作用。

图1 一级倒立摆物理模型1. 2 系统的数学模型在系统数学模型中,本文首先假设:(1) 摆杆为刚体。

(2)忽略摆杆与支点之间的摩擦。

(3)忽略小车与导轨之间的摩擦。

然后根据牛顿第二运动定律,求得系统的运动方程为:方程(1) , (2) 是非线性方程,由于控制的目的是保持倒立摆直立,在施加合适的外力条件下,假定θ很小,接近于零是合理的。

则sinθ≈θ,co sθ≈1 。

在以上假设条件下,对方程线性化处理后,得倒立摆系统的数学模型:1. 3 系统的状态方程以摆角θ,角速度θ',小车的位移x ,速度x'为状态变量,输出为y 。

即令:则一级倒立摆系统的状态方程为:2 控制器设计及MATLAB 仿真2. 1 极点配置状态反馈的基本原理图2 状态反馈闭环控制系统极点配置的方法就是通过一个适当的状态反馈增益矩阵的状态反馈方法,将闭环系统的极点配置到任意期望的位置。

基于MATLAB的倒立摆控制系统仿真摘要自动控制原理（包括经典部分和现代部分）是电气信息工程学院学生的一门必修专业基础课，课程中的一些概念相对比较抽象，如系统的稳定性、可控性、收敛速度和抗干扰能力等。

倒立摆系统是一个典型的非线性、强耦合、多变量和不稳定系统，作为控制系统的被控对象，它是一个理想的教学实验设备，许多抽象的控制概念都可以通过倒立摆直观地表现出来。

本文以一级倒立摆为被控对象，用经典控制理论设计控制器（PID控制器）的设计方法和用现代控制理论设计控制器（极点配置）的设计方法，通过MATLAB仿真软件的方法来实现。

关键词：一级倒立摆PID控制器极点配置Inverted pendulum controlling systemsimulation based on the MATLABABSTRACTAutomatic control theory (including classical parts and modern parts) is a compulsory specialized fundamental course of the students majored in electrical engineering. Some of the curriculum concept is relatively abstract, such as the stability, controllability, convergence rate and the anti-interference ability of system. Inverted pendulum system is a typical nonlinear, strong coupling, multivariable and unstable system. It is an ideal teaching experimental equipment as a controlled object, by which many abstract control concepts can be came out directly. This paper chose first-order inverted pendulum as the controlled object. First, the PID controller was designed with classical control theory. Then pole-assignment method was discussed with modern control theory. At last, the effectness of the two methods was verified by MATLAB simulation software.KEY WORDS: First-order inverted pendulum PID controller pole-assignment目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1倒立摆的控制方法 (1)1.2 MATLAB/Simulink简介 (2)1.3 主要内容 (3)2一级倒立摆 (3)2.1 实验设备简介 (3)3直线一级倒立摆的数学模型 (4)3.1直线一级倒立摆数学模型的推导 (4)3.1.1 微分方程模型 (6)3.1.2 传递函数模型 (7)3.1.3 状态空间数学模型 (8)3.2系统阶跃响应分析 (10)4 直线一级倒立摆PID控制器设计 (14)4.1 PID控制分析 (14)4.2PID控制参数设定及MATLAB仿真 (17)5直线一级倒立摆状态空间极点配置控制器设计 (20)5.1 状态空间分析 (21)5.2极点配置及MATLAB仿真 (22)6总结 (26)致谢 (27)参考文献 (28)1 绪论倒立摆起源于20世纪50年代，是一个典型的非线性、高阶次、多变量、强耦合、不稳定的动态系统，能有效地反映诸如稳定性、鲁棒性等许多控制中的关键问题，是检验各种控制理论的理想模型。

直线两级倒立摆控制课程设计指导书一、课程设计目的学习直线两级倒立摆的数学建模方法，运用现代控制理论知识设计控制器，应用Matlab进行仿真并与实际系统运行结果进行对比分析。

通过本次课程设计，建立理论知识与实体对象之间的联系，加深和巩固所学的控制理论知识，增加工程实践能力。

二、课程设计内容1、应用动力学知识建立直线两级倒立摆的数学模型（微分方程的形式），并转变成状态空间的表达形式。

2、运用现代控制理论知识，按设计要求设计状态反馈控制器。

3、应用Matlab的Simulink建立控制系统的仿真模型，得出仿真结果。

4、将仿真设计所得的状态反馈设计参数应用于实际控制系统中，观察实际控制结果，对比仿真结果与实际输出结果，修正设计值，使之满足设计要求。

三、课程设计参数与要求1、控制对象示意图图1 直线两级倒立摆系统模型图2、对象的参数l摆杆1转动中心到杆质心的距离0.09m M 小车质量1.32 Kg1l摆杆2转动中心到杆质心的距离0.27m m1 摆杆1的质量0.04 Kg2m2 摆杆1的质量0.132 Kg F 作用在系统上的外力m3 质量块的质量0.208 Kg X 小车的位移θ1摆杆1与垂直向上方向的夹角θ2摆杆2与垂直向上方向的夹角注：θ1、θ2取逆时针方向为正方向3、控制要求（系统开始运动到稳定运行时，以及接受扰动时）※小车位置X 和摆杆角度的稳定时间小于5 秒；※小车位置X的波动幅度小于0.3m；※摆杆角度θ1、θ2的波动幅度小于5度※稳态误差小于2% 。

四、课程设计所需提交的内容1、系统建模的详细推导过程和状态反馈控制器的设计过程。

2、给出整个控制系统的Simulink仿真结构图。

3、计算系统引入状态反馈前和引入状态反馈后的极点，并用Matlab绘图功能绘制极点图。

4、应用Matlab绘图功能分别绘制系统在零输入状态（初始状态不为零）、扰动输入（扰动量持续时间≤0.5s）时的系统响应曲线图（只需X、θ1、θ2的响应曲线，在每一输入状态下，此三个量的响应曲线在同一图中体现），并给出给响应曲线的动态响应指标值。

二级倒立摆的建模与MATLAB仿真摘要：本文根据牛顿力学原理，使用机理建模法对二级倒立摆系统进行了建模与仿真研究。

利用最优化控制理论，研究了线性二次型最优控制器对倒立摆系统进行了有效控制。

基于MATLAB程序的设计、仿真的运行，结果表明，二级倒立摆的数学建模法是切实可行的，而且十分可靠，同时利用LQR 控制器实现了对系统的控制，可以达到系统所需要的稳定性，鲁棒性。

关键词：二次型最优控制；二级倒立摆；MATLAB1 引言倒立摆系统是一个常用的、简单的、典型的可进行控制理论研究的实验平台，很多难以用常规实验研究的控制理论问题，都可以通过倒立摆系统来进行研究从而使这些抽象的控制理论问题，通过该系统可以直观的鲜明的显示出来。

所以倒立摆系统一直是控制领域的热点，并且在这些年来在不断的发展进步对控制理论的研究起到了重要作用。

倒立摆系统是一个典型的不稳定系统，具有多变量、强耦合、非线性等特点。

同时也是仿人类行走机器人和火箭发射飞行的过程调整和直升机飞行等实际运用控制对象的最简模型。

本文建立在牛顿力学定律的基础上，研究对象设置为二级倒立摆，对其进行数学建模，再使用二次型最优控制器（linear quadratic regulator，LQR）可以得到一个最优状态反馈的矩阵K，然后在通过对Q和R两个加权矩阵的严谨选取从而实现对二级倒立摆系统良好的自动控制。

2 二级倒立摆模型建立一个典型的二级倒立摆系统主要由机械部分和电气装置两部分组成。

机械装置的结构主要由小车、摆杆1、摆杆2及连接轴等组成，电气装置的主要结构是功率放大器、电动机、驱动电路、保护电路等。

其系统的结构如图1所示。

实验假设如下：(1)小车、摆杆1、摆杆2的材料性质都是刚体的。

(2)小车的驱动力和放大器的输出直接的，无滞后的作用于小车上。

(3)忽略实验中过程中出现的不可避免的各种摩擦力如库伦摩擦力等。

图1 二级倒立摆控制系统的结构二级倒立摆的参数设定如表1。

摘要倒立摆系统是一个典型的多变量、非线性、强耦合和快速运动的高阶不稳定系统，它是检验各种新型控制理论和方法有效性的典型装置。

近年来，许多学者对倒立摆系统进行广泛地研究。

本文研究了直线二级倒立摆的控制问题。

首先阐述了倒立摆系统控制的研究发展过程和现状，接着介绍了倒立摆系统的结构并详细推导了二级倒立摆的数学模型。

本文分别用极点配置、LQR最优控制设计了不同的控制器，通过比较和MATLAB仿真，验证了所设计的控制器的有效性、稳定性和抗干扰性。

关键词: 倒立摆；极点配置；最优控制； MATLAB；仿真ABSTRACTInverted pendulum is a typical multi-variable, non-linear, strong coupling and rapid movement of high-end system instability, It is testing various new control theory and methods of the effectiveness of the typical devices. In recent years, many scholars of the inverted pendulum extensive study.In this paper, a straight two inverted pendulum control problem.First on the inverted pendulum control of the development process and the status quo, then introduced the inverted pendulum system and the detailed structure of the two inverted pendulum is derived a mathematical model. In this paper, with pole placement, LQR optimal control design a different controller, By comparing and MATLAB simulation, verified the effectiveness ,stability and anti-jamming of the controller.Key words：Inverted pendulum；Pole Assignment；Optimal Control；MATLAB；Simulation目录摘要 (1)ABSTRACT (2)第一章绪论 (3)1.1 控制理论的发展 (3)1.2 倒立摆系统简介及其研究意义 (3)1.3 倒立摆研究的发展现状及其主要控制方法 (5)1.4 本人所做工作 (6)第二章直线二级倒立摆数学模型的建立 (8)2.1 倒立摆系统的物理结构及特性分析 (8)2.2 系统的数学建模 (9)2.2.1 两种数学建模方法的比较 (9)2.2.2 系统数学建模参数的设定 (10)2.2.3 直线二级倒立摆的拉格朗日方程建模 (11)2.2.4 二级倒立摆系统数学模型的线性化 (15)2.3 系统参数的设定 (17)2.4 倒立摆系统的初步运动分析 (18)第三章直线二级倒立摆控制方案的设计 (20)13.1极点配置控制方案的设计 (20)3.1.1 极点配置理论 (20)3.1.2 极点配置算法 (21)3.2 线性二次型最优控制(LQR)方案的设计 (22)3.2.1 线性二次型最优控制原理 (22)3.2.2 Q, R阵的选择 (24)第四章控制系统的MATLAB仿真 (25)4.1 仿真软件的介绍 (25)4.1.1 MATLAB简介 (25)4.1.2 MATLAB7.0简介 (26)4.1.3 Simulink 6.0仿真工具箱简介 (27)4.2 无干扰控制系统的仿真 (28)4.2.1 极点配置控制方案的仿真 (30)4.2.2 线性二次型最优控制(LQR)方案的仿真 (34)4.3 干扰条件下控制系统的仿真 (39)4.3.1 极点配置控制方案的仿真 (41)4.3.2 线性二次型最优控制(LQR)方案的仿真 (44)结论 (50)致谢 (51)参考文献 (52)2第一章绪论1.1 控制理论的发展控制理论发展至今已有100多年的历史，随着现代科学技术的发展，它的应用也越来越广泛。

直线二级倒立摆系统模型的建立与仿真1 引言倒立摆是一个高阶次、非线性、快速、多变量、强藕合、不稳定的系统。

在控制理论发展过程中，倒立摆常常被做为典型的被控对象来验证某一理论的正确性，以及在实际应用中的可行性，通过对倒立摆引入一个适当的控制方法使之成为一个稳定系统，来检验控制方法对不稳定性、非线性和快速性系统的处理能力。

该控制方法在军工、航天、机器人等领域和一般工业过程中都有广泛应用。

本文主要讨论二级倒立摆系统模型的建立和仿真。

2二级倒立摆系统数学模型直线二级倒立摆系统是由直线运动模块和两级倒立摆组件组成。

主要包括导轨、小车和各级摆杆、编码器等元件。

由驱动电机给小车施加一个控制力，迫使小车在导轨上左右移动。

而小车的位移和各级摆杆角度由编码器测得。

倒立摆的控制目标是使倒立摆的摆杆能在有限长的导轨上快速的达到竖直向上的稳定状态，以实现系统的动态平衡，并且小车位移和摆杆角度的振荡幅度较小，系统具有一定的抗干扰能力。

系统简化后的直线二级倒立摆系统物理结构图如图2.1所示。

图1.二级倒立摆系统模型系统模型建立所用的各参数如下：应用Lagrange 方程建立的数学模型为012221221211121221222212212222cos (,)cos()cos cos()1121111121111m +m +m (m l +m L )cos m l H (m l +m L )cos J m l m L m l L m l m l L J m l θθθθθθθθθθ⎡⎤⎢⎥=++-⎢⎥⎢⎥-+⎣⎦.1011...1221212122.11222cos (,,,)0(0(112222222f m l +m L sin m l H f f m l L sin f m l L sin f f θθθθθθθθθθθθθ⎡⎤-•⎢⎥⎢⎥=--•+⎢⎥⎢⎥-•+-⎢⎥⎣⎦111（）-)-) 312(,)h θθ= [0 11211()sin m l m L g θ+ 212sin m l g θ] T0h =[1 0 0]T()1121212121312022(,)(,,,),x x H H h h u θθθθθθθθθθθθ⎡⎤⎡⎤⎢⎥⎢⎥=++⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦3 倒立摆PID控制器系统PID控制是比例积分微分控制的简称。

西南科技大学自动化专业方向设计报告设计名称：直线二级倒立摆的建模和镇定控制姓名：学号:班级：指导教师：起止日期：方向设计任务书学生班级：学生姓名：学号：设计名称：起止日期：指导教师：方向设计学生日志直线二级倒立摆的建模与镇定控制摘要（150-250字）倒立摆是一个典型的多变量、非线性、强耦合、欠驱动的自然不稳定系统，对倒立摆系统的控制研究，能反映控制过程中的镇定、非线性和随动等问题，因此常用于各种控制算法的研究。

而且对倒立摆系统的研究还有重要的工程背景，对机器人行走、火箭的姿态调整等都有重要的现实意义。

本文以直线二级倒立摆系统为模型，阐释了直线二级倒立摆的建模方法和镇定控制算法。

其次介绍了直线二级倒立摆系统的结构和参数，应用拉格朗日方程建模方法详细推导了二级倒立摆的数学模型，并对系统的性能进行分析。

接下来，本文重点研究了最优控制算法在直线二级倒立摆镇定控制中的应用；在介绍倒立摆系统的最优控制算法的基础上，设计了系统的最优控制器，分析得出控制参数的选择规律；并且在Simulink上完成仿真实验,观察控制系统性能。

关键词：倒立摆；建模；LQR；镇定控制Modeling and Balance Control of the Linear DoubleInverted PendulumAbstract：Inverted pendulum is a typical multivariable, nonliner, closed coupled and quick movement natural instable system.The process of control research can reflect many key problems in control theory, such as the problem of tranquilization, non linearity, following and so on. So the inverted pendulum is commonly used for the study of many kinds of control theory. The research of inverted pendulum also has important background of engineering, and has practical significance for the Robot walk and Rocket-profile adjustment.In this paper, taking the linear double inverted pendulum system as the control model, reaching of the control system based on lagrange equation and optimal control algorithm. First of all, giving out the research significance and situation of the inverted pendulum system,and introducing the linear double inverted pendulum modeling methods and stabilization control theory. Secondly, introducing the structure and parameters of the inverted pendulum system. Researching of the inverted pendulum mathematical model based on lagrange equation, and giving a detailed derivation, then having stability analysis of the system. Next, this paper studied the inverted pendulum system’s optimal control algorithm,and designed the LQR controller based on it,then coming to the law of selection of control parameters. Finishing the simulation in the Simulink software,observing the performance of the control system.Key words: inverted pendulum, modeling, LQR, balance control一、设计目的和意义二、控制要求对直线二级倒立摆模型的物理特性做分析，然后利用拉格朗日方程建模方法建立倒立摆的数学模型。
