第4讲 Cisco IOS简介

第1章Cisco IOS软件常言道：吹尽黄沙始见金。

在网络界，C i s c o网络互联操作系统（Internetwork Operating System, IOS）正好印证了这句话。

Cisco 公司所取得的巨大成功，正是由于其I O S软件提供了广泛的服务。

没有任何两个网络是完全一样的。

对连接的要求在医疗与制造、娱乐与运输、金融与电信等方面各有不同，而且每个方面又都有不同的安全问题。

另外，它们在要求满足功能的同时还要有相应的可靠性和可管理性。

Cisco IOS软件已证明是满足这些标准的，并且随着各种商业对网络需求的变化，正不断改进以适应新的需求。

1.1 优点Cisco IOS软件提供了一个基础，可以满足复杂的商业服务环境所遇到的各种网络需求。

现在的商业十分依赖于从它们的网络基础结构中产生收益。

Cisco IOS软件拥有建立在国际化标准上的最广泛集合的网络特性，这些特性使C i s c o产品与整个企业网络环境中各种不同的介质和设备协同工作。

不过，最重要的是，Cisco IOS软件使得公司可以无缝地在各种计算和网络系统之间，应付必须完成的紧急任务。

1. 可扩展性每个公司的网络结构都应该具有一定的弹性，以满足所有的网络互联要求。

Cisco IOS软件采用了一些专有技术，但同时也采用可扩展的路由协议，坚持遵守国际标准以避免产生拥塞。

这些路由协议允许采用Cisco IOS的网络以克服网络协议的限制及协议结构所具有的固有缺陷。

此外，它具有提高带宽和资源的使用效率的特性，这包括I O S软件对细节报文的过滤功能，这样通过定时器和帮助者地址，可以减少冗余的协议通信以及网络的广播通信。

所有这些及其他的一些特性都是以减少网络通信开销为目标的，因此它可以维持一个有效的网络结构。

2. 自适应性公司网络的损坏是经常发生的。

然而，由于基于策略的I O S软件路由特性具有的可靠性和自适应性，这些损坏并不经常影响到商业信息的传送。

Cisco IOSCisco IOS (Internetwork Operating System) is a network operating system used in Cisco networking devices such as routers and switches. It is specifically designed for managing and controlling Cisco networking equipment. In this document, we will explore the features, benefits, and usage of Cisco IOS.Features of Cisco IOSCisco IOS provides a wide range of features that are essential for the efficient operation of network devices. Some of the key features include:mand-line interface (CLI): Cisco IOS offers apowerful CLI, allowing network administrators to configure and manage devices via text-based commands. The CLIprovides access to various configuration modes, such asuser EXEC, privileged EXEC, and global configuration.work Protocols: Cisco IOS supports a variety ofnetwork protocols, including TCP/IP, OSPF, EIGRP, BGP,and many others. These protocols enable network devices to efficiently communicate and exchange data with eachother.3.Security: Cisco IOS includes numerous securityfeatures to protect network infrastructure fromunauthorized access and potential threats. Some security features include access control lists (ACLs), encryption,virtual private networks (VPNs), and firewall capabilities.4.Routing and Switching: Cisco IOS provides routingand switching capabilities, allowing network devices toforward traffic efficiently to its destination. It supportsvarious routing protocols like static, dynamic, and policy-based routing, as well as switching protocols such asSpanning Tree Protocol (STP) and VLAN Trunking Protocol (VTP).5.Management and Monitoring: Cisco IOS offersextensive management and monitoring capabilities. Itincludes tools like Simple Network Management Protocol (SNMP), Cisco Discovery Protocol (CDP), and NetFlow,which aids in device management, troubleshooting, andnetwork performance monitoring.Benefits of Using Cisco IOSThere are several benefits to using Cisco IOS for managing Cisco networking devices:1.Reliability: Cisco IOS is known for its stability andreliability. It has been used in enterprise networks fordecades, proving its resilience and ability to handle large-scale networks.2.Flexibility: Cisco IOS is highly flexible, allowingnetwork administrators to customize configurations based on their specific requirements. It supports a wide range of network protocols and offers extensive configurationoptions for various networking features.3.Scalability: Cisco IOS can scale to support networksof any size. It provides features like Virtual Routing andForwarding (VRF) that enable network segmentation,which is crucial for large networks with multipledepartments or business units.4.Security: Cisco IOS includes robust security featuresto protect network infrastructure from unauthorized access and attacks. It supports encryption for securingcommunication, access control lists (ACLs) for trafficfiltering, and virtual private networks (VPNs) for secureremote access.patibility: Cisco IOS is compatible with a widerange of Cisco networking devices, ensuring seamlessintegration and interoperability. It allows networkadministrators to manage and configure different Ciscodevices using a unified interface and commands.Usage of Cisco IOSCisco IOS is used widely in enterprise networks, service provider networks, and small to medium-sized businesses. It is the default operating system for Cisco routers and switches and is the interface used by network administrators to manage and configure these devices.Network administrators use Cisco IOS to:•Configure device settings such as IP addresses, routing protocols, and security policies.•Monitor network performance and troubleshoot issues using various built-in tools and protocols.•Implement network configurations and changes to optimize performance and meet business requirements.•Manage and control access to network resources using access control lists (ACLs) and encryption.•Ensure the stability, security, and reliability of the network infrastructure.In conclusion, Cisco IOS is a powerful network operating system that provides a wide range of features and benefits for managing Cisco networking devices. Its flexibility, scalability, and reliability make it an ideal choice for organizations of all sizes. By using Cisco IOS, network administrators can efficiently configure, manage, and secure their network infrastructure, ensuring optimal performance and productivity.。

Cisco IOS®软件由于每种软件产品都为服务于某种类型的客户而设计，所以，Cisco IOS软件产品系列（T，S和XR）使思科能够满足各种规模的企业和电信运营商的网络基础设施需求。

客户能充分利用各系列产品间共享的智能资产和技术优势。

所有Cisco IOS产品都提供了一致性的外观和感受。

关键特性•可用性——永续性使应用、设备和网络基础设施组件能自动从故障状态恢复并在发生网络基础设施更改时进行调整•安全——保护网络设备，即使遭遇攻击，也能保持正常运行和可控。

它能保护网络流量，确保您的业务基础设施的安全•可管理性——内嵌了必要的管理措施，以便经由软件或手动集中管理设备、技术和网络•灵活性——适应发展的需要•可扩展性——允许网络在规模和容量上扩展，保护硬件和网络投资IOS特性集包一个特性集是某一版本提供的一系列特性的捆绑。

一个版本能配备多个特性集。

Cisco IOS 12.3标准特性集包括8个特性集，对原有特性集构成补充，以简化特性选择流程。

Cisco IOS 12.3标准特性集整合了众多特性，使特性选择更为简单。

为了更方便地迁移到Cisco IOS 12.3，思科在部分平台上为客户提供了原有镜像或新特性集。

Cisco 1800、2800和3800仅支持Cisco IOS 12.3标准特性集（不支持原有特性集）。

Cisco IOS 12.3特性集也在适用于Cisco 3640的12.3T版本中提供，很快将在支持Cisco IOS软件的所有硬件产品上通过12.2S版本提供。

Cisco IOS®软件新命名规定类型类型命名规定Base（基本）入门级镜像（如IP Base）Services（服务）添加了IP电话服务、MPLS、NetFlow、IP语音（V oIP）、帧中继语音（V oFR）和ATM（如SP Services，Enterprise Services）Advanced（高级）添加了VPN、Cisco IOS防火墙、3DES加密、SSH、Cisco IOS IPSEC和入侵防御系统（IPS）（如Advanced Security，Advanced IP Services）Enterprise（企业）添加了多协议，包括IBM、IPX、AppleTalk（如Enterprise Base，Enterprise Services）Cisco IOS软件系列•Cisco IOS T—能满足广泛的平台和市场的性能及价格要求，但主要面向中小型路由器。

Cisco IOSCisco IOS (Internetwork Operating System) is the operating system used on most Cisco network devices. It is a software-based platform that provides routing, switching, and security functionality for Cisco routers and switches.Introduction to Cisco IOSCisco IOS is a robust and feature-rich operating system that enables the configuration, management, and monitoring of Cisco networking devices. It is designed to provide reliable and secure network connectivity, as well as a wide range of advanced networking features.Features and CapabilitiesCisco IOS offers a wide range of features and capabilities that are essential for managing and operating complex networks. Some of the key features include:1.Routing: Cisco IOS includes advanced routingprotocols such as OSPF (Open Shortest Path First), EIGRP (Enhanced Interior Gateway Routing Protocol), and BGP(Border Gateway Protocol). These routing protocols enable routers to share information and make intelligent routing decisions.2.Switching: Cisco IOS supports various switchingtechnologies, including VLANs (Virtual Local AreaNetworks), STP (Spanning Tree Protocol), andEtherChannel. These features allow for efficient trafficforwarding and network segmentation.3.Security: Cisco IOS provides a comprehensive set ofsecurity features to protect network devices and data. Itincludes features such as access control lists (ACLs), VPN (Virtual Private Network) support, and encryptionmechanisms.4.Quality of Service (QoS): Cisco IOS offers QoScapabilities to prioritize network traffic and ensure thedelivery of critical applications. It allows administrators to define policies that prioritize certain types of traffic andallocate network resources accordingly.work Management: Cisco IOS includes a varietyof management tools and protocols to simplify networkadministration. These tools include SNMP (Simple Network Management Protocol) for monitoring and managingnetwork devices, as well as syslog for collecting andanalyzing system logs.6.High Availability: Cisco IOS supports features thatenhance network availability and minimize downtime.These features include redundancy protocols like HSRP(Hot Standby Router Protocol) and VRRP (Virtual Router Redundancy Protocol), as well as fast convergencemechanisms.Configuration and Command Line InterfaceCisco IOS can be configured using a command-line interface (CLI). The CLI allows administrators to interact with theoperating system and configure various settings. The configuration process involves entering commands to define interfaces, routing protocols, security policies, and other parameters.Here is an example of configuring an interface on a Cisco router using the CLI:R1# configure terminalR1(config)# interface GigabitEthernet0/0R1(config-if)# ip address 192.168.1.1 255.255.255. 0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# exitR1#In this example, we enter the configuration mode, select the interface (GigabitEthernet0/0), specify an IP address, enable the interface, and exit the configuration mode.Upgrading Cisco IOSCisco periodically releases new versions of IOS to introduce new features, enhancements, and bug fixes. Upgrading Cisco IOS involves downloading the new version from the Cisco website and installing it on the device.The upgrade process typically includes the following steps:1.Backup: Before upgrading, it is recommended totake a backup of the current IOS version and the deviceconfiguration.2.Image Download: Download the new IOS imagefrom the Cisco website. Ensure that the downloaded image is compatible with the device model and meets the system requirements.3.Installation: Install the new IOS image on the deviceusing the CLI or a network management system. This step may require a device reload and may cause a temporarynetwork interruption.4.Verification: After the upgrade, verify that the newIOS version is installed correctly and that all requiredconfigurations are intact.ConclusionCisco IOS is a powerful operating system that enables the management and operation of Cisco network devices. Its wide range of features and capabilities make it a popular choice for building and maintaining enterprise-level networks. Whether it’s routing, switching, security, or network management, Cisco IOS provides the tools necessary to create a scalable and secure network infrastructure.。

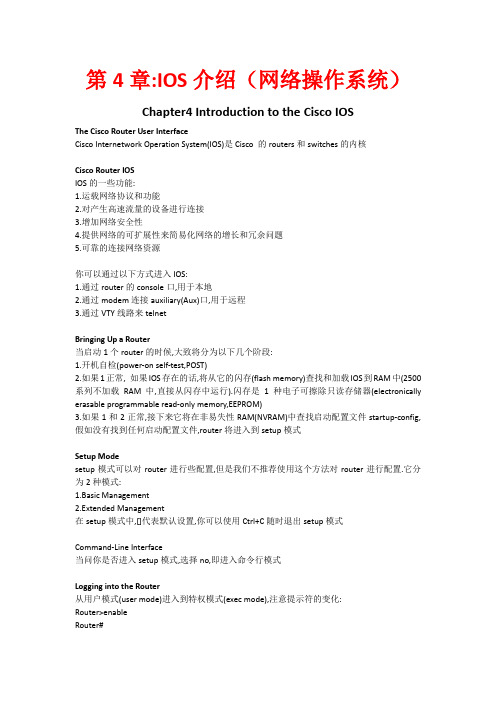

第4章:IOS介绍（网络操作系统）Chapter4 Introduction to the Cisco IOSThe Cisco Router User InterfaceCisco Internetwork Operation System(IOS)是Cisco 的routers和switches的内核Cisco Router IOSIOS的一些功能:1.运载网络协议和功能2.对产生高速流量的设备进行连接3.增加网络安全性4.提供网络的可扩展性来简易化网络的增长和冗余问题5.可靠的连接网络资源你可以通过以下方式进入IOS:1.通过router的console口,用于本地2.通过modem连接auxiliary(Aux)口,用于远程3.通过VTY线路来telnetBringing Up a Router当启动1个router的时候,大致将分为以下几个阶段:1.开机自检(power-on self-test,POST)2.如果1正常, 如果IOS存在的话,将从它的闪存(flash memory)查找和加载IOS到RAM中(2500系列不加载RAM中,直接从闪存中运行).闪存是1种电子可擦除只读存储器(electronically erasable programmable read-only memory,EEPROM)3.如果1和2正常,接下来它将在非易失性RAM(NVRAM)中查找启动配置文件startup-config,假如没有找到任何启动配置文件,router将进入到setup模式Setup Modesetup模式可以对router进行些配置,但是我们不推荐使用这个方法对router进行配置.它分为2种模式:1.Basic Management2.Extended Management在setup模式中,[]代表默认设置,你可以使用Ctrl+C随时退出setup模式Command-Line Interface当问你是否进入setup模式,选择no,即进入命令行模式Logging into the Router从用户模式(user mode)进入到特权模式(exec mode),注意提示符的变化:Router>enableRouter#从特权模式退出到用户模式:Router#disableRouter>退出router命令行:在用户模式和特权模式下输入logout,如下:Router#logoutRouter con0 is now availablePress RETURN to get startedOverview of Router Modes配置router,需要进入到1个叫做配置模式的模式,在特权模式下输入configure terminal进入全局配置模式(global configuration mode),在这之下输入的命令叫做全局命令,一旦输入,将对整个router产生影响.如下,注意提示符的变化:Router#configConfigruation from terminal,memory or network[terminal]?(press Enter)Router(config)#参数terminal,memory和network的区别:1.configure terminal:配置router的running-config,所谓running-config即为当前运行在动态RAM(DRAM)的配置文件2.configure memory: 配置router的startup-config,所谓startup-config即为存储在router的NVRAM里的配置文件3.configure network:配置存储在TFTP主机的配置文件Interfaces在全局配置模式下切换router接口,输入interface命令,?用于提示可选参数,为如下: Router(config)#interface ?(略)Serial Serial前半部分为参数,后半部分为描述,接着输入serial 0,进入router接口配置模式,如下:Router(config)#interface serial 0Router(config-if)#Subinterfaces在router的某个接口划分逻辑子接口(subinterface),输入命令进入子接口模式,如下,注意提示符:Router(config)#interface fa0/0.?<0-4294967295> FastEhernet interface numberRouter(config)#interface fa0/0.1Router(config-subif)#Line Command进入线路配置模式,注意提示符,如下:Router(config)#line console 0Router(config-line)#Routing Protocol Configurations给router配置路由协议,比如RIP,注意提示符,如下:Router(config)#router ripRouter(config-router)#从全局模式退出到特权模式可以使用快捷键Ctrl+ZEditing and Help Features一些特写:1.在命令行下输入?,将得到该模式下可以使用的命令列表以及其描述2.假如你不确定1个命令是如何写的,比如你只记得是字母c开头,你可以输入c加1个?,将得到该模式下可以使用的所有命令:Router#c?clear clock configuration connect copyRouter#clock ?set Set the time and date3.假如你输入的命令不完整,将得到1个错误提示:Imcomplete command,这样有助于分析命令哪出错了4.router支持命令缩写,比如show可以缩写为sh,sho,但是假如你像如下那样输入了不完整的缩写,将得到错误提示:Ambiguous commandRouter#sh te% Ambiguous command: sh teRouter#sh te?tech-support template terminal一切其他的快捷键:1.Ctrl+A:把光标快速移动到整行的最开始2.Ctrl+E:把光标快速移动到整行的最末尾3.Esc+B:后退1个单词4.Ctrl+B:后退1个字符5.Esc+F:前进1个单词6.Ctrl+F:前进1个字符7.Ctrl+D:删除单独1个字符8.Backspace:删除单独1个字符9.Ctrl+R:重新显示1行10.Ctrl+U:擦除1整行11.Ctrl+W:删除1个单词12.Tab:自动补齐命令13.Up arrow或者Ctrl+P:显示之前最后输入过的命令14.Down arrow或者Ctrl+N:显示之前刚刚输入过的命令其他的一些关于历史的命令:1.show history:显示最后输入的10条命令,默认是10条,可以修改该值2.terminal history size:修改显示最后输入过的的命令的数量,默认是10条,最大是256条3.show terminal:显示命令历史缓存大小,如下:Router#sh terminal(略)History is enabled,history size is 10(略)Router#terminal history size ?<0-256> Size of history bufferRouter#terminal history size 25Router#sh terminal(略)History is enabled,history size is 25(略)Gather Basic Routing Informationshow version:显示系统硬件的基本配置和软件版本,以及配置文件的名字和来源,还有启动镜象,最后是configuration register的值Set Passwords:有5种密码用于加密你的Cisco router:1.控制口(console)2.辅助口(AUX)3.VTY4.enable password5.enable secretnable Passwordsenable password:给console和AUX口加密,防止未授权用户进入特权模式,但是密码是非加密形式enable secret:给console和AUX口加密,防止未授权用户进入特权模式,密码是加密形式,并且一旦起用了这个密码,将凌驾于enable password之上,如果同时设置了enable password和enable secret的情况下,必须输入不同的密码,如下:Router(config)#enable secret 123Router(config)#enable secret 123The enable password you have chosen is the same as your enable secret.This is not recommended.Re-enter the enable passwordRouter(config)#enable secret 321如果VTY线路的密码没有设置,你将无法使用telnet来连上它Auxiliary Password配置AUX密码:Router#conf tRouter(config)#line aux ?<0-0> First line numberRouter(config)#line aux 0Router(config-line)#loginRouter(config-line)#password 123Console Password配置console密码以及一些辅助命令:Router#conf tRouter(config)#line console ?<0-0> First line numberRouter(config)#line console 0Router(config-line)#loginRouter(config-line)#password 123Router(config-line)#exec-timeout ?<0-35791> Timeout in minutesRouter(config-line)#exec-timeout 0 ?<0-2147483> Timeout in secondsRouter(config-line)#exec-timeout 0 0Router(config-line)#logging synchonousexec-timeout命令:如果X分钟X秒不活动的话将自动退出,默认是10分钟,0 0代表永远不自动退出logging synchronous:光标跟随Telnet Password配置VTY密码:如果你的IOS不是企业版(Enterprise edition),默认你只能有5条VTY线路,线路0到4.配置如下:Router(config-line)#line vty 0 ?<1-4> Last Line NumberRouter(config-line)#line vty 0 4Router(config-line)#loginRouter(config-line)#password 123刚才说过了,如果你的VTY线路没有配置密码的话,你将无法telnet连上它,它会报错:VTY线路没有配置密码.但是你可以取消VTY密码,这样就可以在没有密码的情况下进行telnet,处于安全考虑,此方法不推荐,配置如下:Router(config-line)#line vty 0 4Router(config-line)#no loginEncryption Your Passwords只有enable secret是加密的,当你在特权模式下输入sh running-config显示DRAM的配置文件时,其他密码将被罗列出来:Router#sh run(略)!enable secret jhdflkdfg$#sdfenable password 123!(略)对密码进行加密:在全局配置模式下使用service password-encryption命令Bannersbanner类似标语,问候语.最常用的是MOTD(message of the day),分界符用于分隔信息,但是分隔符不能出现在MOTD信息中,如下:Router(config)#banner motd #The Router is mine#Router(config)#^Z(Ctrl+Z)Router#exitRouter con0 is now availablePress RETURN to get startedThe Router is mineRouter>其他的3种banner:1.exec banner2.incoming banner3.login bannerRouter Interfaces配置router的接口,一般命令模式采用:interface type number的格式,比如:Router(config)#int ethernet 0但是Cisco的2600,3600,4000和7000等系列采用了物理卡槽和模块化的端口机制.因此,命令变化为:interface type slot/port,比如:Router(config)#int fastethernet 0% Imcomplete commandRouter(config)#int fastethernet 0?/Router(config)#int fastethernet 0/?<0-1> Fastethernet interface numberRouter(config)#int fastethernet 0/1配置连接器的介质类型,使用media-type命令,不过这个一般是自动检测,如下:Router(config)#int fa 0/0Router(config-if)#media-type ?100BaseX Use RJ45 for -TX; SC F0 for –FXMII Use MII connectorBring Up an Interface打开和关闭1个接口,分别使用shutdown和no shutdown命令,当你关闭某个接口的时候,使用sh interfaces命令可以查看接口状态,并且你将看到以下输出:Router#sh int e0Ethernet0 is administratively down,line protocol is down(略)接口是关闭的,所以你要手动打开它,如下:Router#conf tRouter(config)#int e0Router(config-if)#no shutRouter(config-if)#^ZRouter#sh int e0Ethernet is up,line protocol is up(略)Configuring an IP Address on an Interface给某个接口配置IP地址,使用ip address [address] [mask]命令,如下:Router(config)#int e0Router(config-if)#ip address 172.16.10.2 255.255.255.0记得把接口打开:Router(config-if)#no shutRouter(config-if)#^Z如果你需要在1个接口添加第二个子网地址,在末尾使用secondary参数,这将替换现有IP地址,如下:Router(config)#int e0Router(config-if)#ip address 172.16.20.2 255.255.255.0 secondaryRouter(config-if)#^Z来验证下:Router#sh run(略)!interface Ethernet0ip address 172.16.20.2 255.255.255.0 secondaryip address 172.16.10.2 255.255.255.0!Serial Interface CommandsSerial口一般是连接在CSU/DSU等类型的提供时钟频率的设备上.但是,假如你在个实验环境里采用了背对背配置,那么1端将作为DCE设备提供时钟频率.默认Cisco的router都是DTE,所以你必须让1个serial接口来提供时钟频率,采用的命令是:clock rate,如下:Router(config)#int s0Router(config-if)#clock rate ?Speed (bits per second)1200(略)5600064000(略)Router(config-if)#clock rate 64000% Error: This commands applies only to DCE interfacesRouter(config-if)#int s1Router(config-if)#clock rate 64000确定serial接口是否是DCE线缆使用sh controllers命令,如下:Router>sh controllers s 0HD unit 0, idb=0x297DE8, driver structure at 0x29F3A0Buffer size 1524 HD unit 0, V.35 DCE cableCisco的router的默认serial连接带宽是T-1(1.544Mbps).有的路由协议要以带宽做为度来进行衡量,所以,我们给它配置带宽,使用bandwidth命令,注意参数单位是kb,如下:Router(config-if)#bandwidth ?<1-10000000> Bandwidth in kilobitsRouter(config-if)#bandwidth 64Hostnames给router配置主机名,使用hostname命令,这个是本地标志,不影响router在Internet上的工作,注意回车立即生效,如下:Router(config)#hostname NokoNoko(config)#hostname NocoNoco(config)#Descriptionsdescription命令:本地标志,可以给接口加描述,以便用于区分,如下:Noco(config)#int e0Noco(config-if)#description Sales LANNoco(config-if)#^Z来验证下:Noco#sh int e0(略)Description: Sales LAN(略)Viewing and Saving Configurations将running-config(DRAM)的文件复制到startup-config(NVRAM)里,使用copy running-config startup-config命令:Noco#copy run start可以使用erase startup-config命令删除startup-config文件,如下:Noco#erase startup-config(略)Noco#sh start%% Non-volatile configuration memory is not present假如在这个情况下在特权模式使用reload命令重新启动router,将进入setup模式Verifying Your Configurationping:采用了ICMP echo requests和repliestraceroute:使用ICMP和IP TTL来跟踪包所经过的路径Verifying with the show ip interface Commandshow ip interface:提供router接口的层3信息,包括:1.接口状态2.IP地址和掩码3.访问列表(access-list)信息4.一些其他的基本的IP信息Using the show ip interface brief Commandshow ip interface brief:和show ip interface类似,只是提供简洁点的总结信息Using the show controllers Commandsh controllers:显示物理接口的信息,还提供serial口线缆信息,如下:Router#sh controllers serial 0/0(略)buffer size 1524 HD unit 0, V.35 DTE cable(略)Router#sh controllers serial 0/1(略)buffer size 1524 HD unit 1, V.35 DCE cable。

Kldsh2002#show run！Written by 研究僧kldsh2002欢迎指正，，可以转载可以转载，，请保留作者信息水平有限，，欢迎指正Description 水平有限2005-7-17ip address于北京住处E-mail address kldsh2002@！Cisco IOS 简介如果要学会路由器和交换机的配置如果要学会路由器和交换机的配置，，这个可是必不可少的东西这个可是必不可少的东西。

这个都弄懂了这个都弄懂了，，对于以后学习各种技术的配置命令是大有好处的命令是大有好处的。

为什么大家很多人觉得路由器和交换机的配置是一个很难的东西为什么大家很多人觉得路由器和交换机的配置是一个很难的东西？？就是指定教材中根本不对路由器和交换机的操作系统做系统的介绍由器和交换机的操作系统做系统的介绍，，一上来就是一大堆命令一上来就是一大堆命令，，放在谁也学不会放在谁也学不会。

所以所以，，不要怠慢了这些看似不重要的东西重要的东西，，其实基础才是最应该好好学的其实基础才是最应该好好学的。

好高骛远不是学习技术的好习惯好高骛远不是学习技术的好习惯。

还有还有，，从这以后的某些笔记会在后面加入从这以后的某些笔记会在后面加入““进阶进阶””这部分这部分。

这部分的内容是网工考试肯定考不到的这部分的内容是网工考试肯定考不到的，，用于给那些想多学习一些关于某些技术方面细节和高级的部分些想多学习一些关于某些技术方面细节和高级的部分。

不过不过，，由于我的水平有限由于我的水平有限，，至于高不高级就见仁见智了至于高不高级就见仁见智了。

所以，希望各位多多提意见希望各位多多提意见。

路由器路由器硬件硬件硬件的简介的简介首先介绍一下路由器的硬件组成首先介绍一下路由器的硬件组成（（只介绍最主要的只介绍最主要的））： CPU ：不用说了吧不用说了吧？？跟电脑的一样跟电脑的一样，，用于处理各种协议和数据用于处理各种协议和数据；；Rom ：存放了一个最小化的IOS （mini IOS ，），只能进行最基本的操作只能进行最基本的操作只能进行最基本的操作。

Cisco IOS技术白皮书IOS 简介IOS®(Internet Operation System Software)是Cisco System 公司跨越主要路由和交换产品的软件平台，为不同需求的客户提供统一的操作控制界面，并提供对所有标准的网络互联协议和几十种Cisco 私有网络协议的全面支持。

IOS 软件不但可以完成RIP/EIGRP/OSPF/ISIS/BGP 等路由计算功能，还集成了诸如Firewall/NAT/DHCP/FSM/FTP/HTTP/TFTP/Voice/Multicast 等诸多服务功能，是业内最为复杂和完善的网络操作系统之一。

为了更好的了解如何选择合适的IOS 软件版本，下面的将介绍IOS 软件针对不同客户、不同需求的分支序列以及相关的版本升级信息。

IOS 序列Cisco 的IOS 的结构继承了Cisco 公司的内部结构，即分为产品线（LOB）和产品单元（BU）。

例如，运营商产品线（SPLOB）包括网络用户产品单元（NUBU）、多服务访问产品单元（MSABU）以及网络和服务管理产品单元（NSMBU）。

另外，负责IOS 机构划分的部门是Cisco 的IOS 技术产品部门（ITD），该部门具有和产品线划分类似的组织结构，分别负责各自的产品线中的IOS 系统。

Main Release 和ED ReleaseIOS 软件按系统发布分为两类：主要发布版本（MR）和前期研发发布版本（EDR）。

其中ED 版本又称为技术版本（Technology Release）。

IOS 主要发布版本主要版本是IOS 技术部门（ITD）负责管理和发布的IOS 版本，这些版本继承于之前的早期研发版本，具有更可靠的特性、平台支持、功能和技术。

因此，IOS MR 具有更好的可靠性和性能，并且，重要的是，MR 不在接受对新的特性或是新的平台的支持，每个升级维护的版本的改变只是对已知软件错误的修正。
