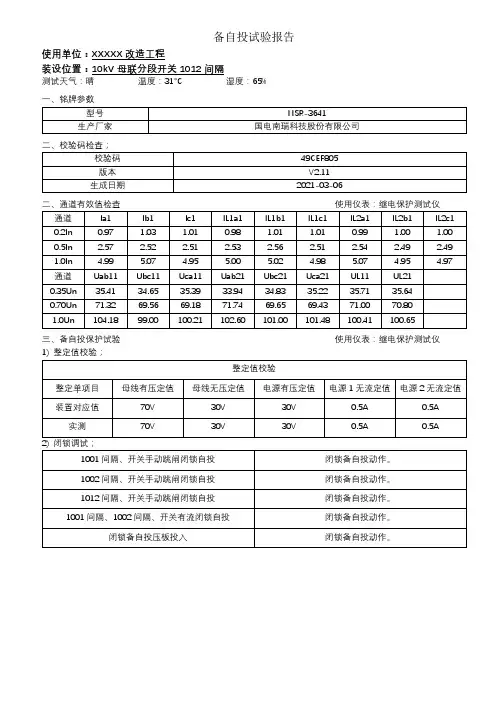

10kV备自投调试报告

10kV电力系统调试报告1. 背景介绍本报告旨在记录10kV电力系统调试的过程和结果，以确保系统的正常运行和安全性。

2. 调试目标调试目标是确保10kV电力系统在正常运行下能够提供稳定的电力供应，并满足相关安全标准和规范。

3. 调试过程3.1 数据采集和分析首先，我们收集了10kV电力系统运行的关键数据。

然后，对数据进行了分析，包括电流、电压、功率因数等参数的监测和比较。

3.2 线路巡视和检修接下来，对10kV电力系统的线路进行了巡视和检修工作。

检查了线路的绝缘情况、接头的连接质量以及设备的正常运行状态。

3.3 故障排除在调试过程中，发现了一些故障点，并进行了及时的排除。

故障包括线路短路、设备故障等。

通过详细的故障分析和修复措施，确保系统的正常运行。

4. 调试结果经过以上的调试过程，我们成功地达到了调试目标。

10kV电力系统能够稳定运行，提供稳定的电力供应，并满足相关的安全标准和规范要求。

5. 结论本次10kV电力系统的调试工作取得了良好的结果，为系统的正常运行和安全性提供了保障。

我们将继续保持对系统的监测和维护，以确保其长期稳定运行。

6. 建议针对本次调试过程中发现的故障点，建议对相关设备进行定期维护和检修工作，以避免类似故障再次发生。

另外，建议加强对10kV电力系统的监控和预警能力，提高系统的可靠性和稳定性。

7. 参考资料- 10kV电力系统设计规范- 10kV电力系统调试指南- 10kV电力系统故障排除手册以上为10kV电力系统调试报告的概要内容，详细信息请参阅实际报告文档。

10kV备自投保护调试及原理分析摘要：目前，随着电力系统的逐步发展，对供电可靠性的要求也越来越高，电力系统提高供电可靠性的方法大致有以下几种：一是采用环网供电，此种方式可使得供电可靠性大大提高，但多级环网对系统稳定不利，在中低压电网中较少采用；另一种提高供电可靠性的方式是采用双电源供电，在中低压电网中较为广泛地选择双电源供电，这是一种当其中一路电源出现故障不能正常供电时自动切换至另一路电源供电的方式。

关键词：10kV；备自投保护调试；原理引言随着变电站内电力设备的逐渐增多，对站用电源的可靠性要求越来越高，尤其对于重要的枢纽变电站，站用电源是否正常工作直接关系到站内设备的运行。

站用变低压备自投装置能确保任一路站用电源或变压器／母线发生故障时，给变电站内的交直流用电提供安全保障，因此对电力系统的安全可靠运行具有重要意义。

在日常运维操作过程中，需要根据一次系统运行方式对备自投设备进行相应投退，并且在变电站主供电源失去后，备自投设备应能够可靠、正确动作。

如何有效提升固原电网备自投装置运维水平，成为了急需解决的问题。

1 10kV 备自投原理备用电源自动投入装置（简称备自投）是当工作电源因故障断开后，能自动而迅速将备用电源投入，保证用电设备不会停电的一种自动装置。

，备自投投入条件有3个：①上位机或触摸屏设置备自投程序加用；②10kV母联开关10302在分，若母联10302在合，则备自投流程自动退出；③10kV母线电源点及母联开关状态明确（非不定态）；若开关有不定态，且检修标志未置1，则备自投自动退出。

2 10kV备自投异常动作原因分析尽管在当时运行方式下10kV进线Ⅰ电流值接近零，达到备自投动作的电流定值，但与10kV进线Ⅰ相连接的10kV1M电压正常，正常情况下满足不了动作条件，备自投装置不应动作。

通过现场查看图纸和汇控柜的接线后分析如下：当时10kV进线Ⅰ1DL开关送电#1M（有电压、无电流），当在10kV#1PT汇控柜分别断开8D3、8D4、8D6、8D10这些电源时，其中有“刀闸/地刀控制电源8D3”串供给“保护/测量电压重动继电器DSX1”和“计量电压重动继电器/DSX2”的装置电源，导致断开其装置电源后重动继电器动作，造成10kV 1M二次电压失压，10kV#1PT二次电压值为0，满足了备自投动作的条件：Ⅰ母无压（三线电压均小于无压起动定值）、I1无流，Ⅱ母有压启动。

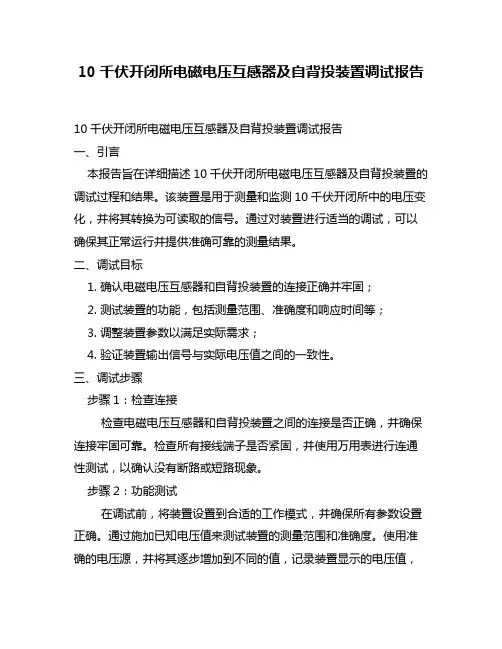

10千伏开闭所电磁电压互感器及自背投装置调试报告10千伏开闭所电磁电压互感器及自背投装置调试报告一、引言本报告旨在详细描述10千伏开闭所电磁电压互感器及自背投装置的调试过程和结果。

该装置是用于测量和监测10千伏开闭所中的电压变化，并将其转换为可读取的信号。

通过对装置进行适当的调试，可以确保其正常运行并提供准确可靠的测量结果。

二、调试目标1. 确认电磁电压互感器和自背投装置的连接正确并牢固；2. 测试装置的功能，包括测量范围、准确度和响应时间等；3. 调整装置参数以满足实际需求；4. 验证装置输出信号与实际电压值之间的一致性。

三、调试步骤步骤1：检查连接检查电磁电压互感器和自背投装置之间的连接是否正确，并确保连接牢固可靠。

检查所有接线端子是否紧固，并使用万用表进行连通性测试，以确认没有断路或短路现象。

步骤2：功能测试在调试前，将装置设置到合适的工作模式，并确保所有参数设置正确。

通过施加已知电压值来测试装置的测量范围和准确度。

使用准确的电压源，并将其逐步增加到不同的值，记录装置显示的电压值，并与实际值进行比较。

步骤3：调整参数根据实际需求，调整装置的参数以满足特定要求。

可以根据需要调整测量范围、输出信号类型或响应时间等。

在进行参数调整时，需要仔细阅读装置的操作手册，并按照指导进行操作。

步骤4：验证输出信号将已知电压施加到开闭所中，并观察装置输出的信号是否与实际电压值一致。

使用示波器等仪器对输出信号进行分析和比较，以确保其准确性和稳定性。

四、调试结果经过以上步骤的调试，我们得出以下结论：1. 连接正确并牢固：经过检查和测试，确认电磁电压互感器和自背投装置之间的连接正确并牢固可靠。

2. 功能正常：装置能够准确测量10千伏开闭所中的电压变化，并将其转换为可读取的信号。

3. 参数调整合适：根据实际需求，调整了装置的参数，以满足特定要求。

4. 输出信号一致性良好：经过与实际电压值的比较和分析，确认装置输出的信号与实际值一致。

3-10kV备自投保护装置调试报告装置概述3-10kV备自投保护装置是一种用于三相交流电网的保护装置。

主要功能是实现线路短路、接地故障及过电压等电力系统故障的检测和隔离。

该装置具有高灵敏度、快速反应等优点，可以实现对电力系统的可靠保护和安全运行。

装置调试步骤一、设备接线1.通电前，对设备进行外观检查，检查设备表面是否有明显的损伤、变形等缺陷，确保设备无外观问题后开始接线。

2.对于配电房内的设备，按照图纸要求正确接线。

3.确认接线完成后，对设备进行线路的绝缘测试。

测试顺序应当是L1-L2、L1-L3、L2-L3。

二、装置参数设定1.对于选择器的设置，一般采用自动模式。

选择器自动模式下，对于故障时的选择可以实现自动选择和切换。

2.针对装置的保护参数，设定过电压保护、短路保护等主要保护参数，确保保护参数能够顺利工作。

3.报警信号的设置，设置装置报警的声音和灯光。

三、装置功能测试1.进行线路的短路测试，确认装置对于短路故障具有可靠的断电保护功能。

2.进行线路的过压故障测试，确认装置能够实现对过压故障的判别和保护。

3.进行线路接地故障测试，确认装置能够检测电力系统出现接地故障并进行及时切断。

四、现场应用1.在装置调试完成后进行现场测试，以确保装置的性能符合要求。

2.对于检测出的故障进行记录，并对故障的原因进行分析。

装置调试结论经过以上步骤对3-10kV备自投保护装置进行调试和测试，测试结果显示装置具有高灵敏度、快速反应等优点，能够对电力系统进行可靠保护和安全运行。

在现场应用中，装置的性能也表现出色，故障检出有效并能够对故障进行相应的处理。

综合以上结论，可以认为装置性能符合要求，具有良好的性能稳定性和可靠性。

10kV变电站调试报告1. 引言本报告旨在对10kV变电站进行调试工作的总结与分析。

调试工作的目标是确保变电站设备正常运行，并达到设计要求。

本报告将详细说明调试过程、存在的问题、解决方案以及最终的调试结果。

2. 调试过程2.1 设备检查在调试过程中，首先进行了设备的检查。

包括检查变电设备、继电保护设备、自动装置设备等。

通过检查，确保设备安装正确、接线正确，并再次确认设备的参数、电气连接等是否符合设计要求。

2.2 功能测试在设备检查完成后，进行了功能测试。

根据设计要求和图纸，逐一测试各个设备的功能。

测试内容包括开关机操作、显示屏操作、保护设备响应测试等。

通过功能测试，确认设备正常工作，具备预期的功能和性能。

2.3 运行参数调试在设备的功能测试完成后，进行了运行参数的调试。

主要包括电气参数的调整、设备的协调测试等。

通过逐步调整参数，使得设备能够在额定操作范围内正常运行，并达到设计要求。

2.4 故障排除在调试过程中，可能会发现一些异常情况或故障。

针对这些异常情况，进行了详细的排查和分析，并及时采取措施进行修复。

通过故障排除，确保设备的稳定运行。

3. 存在的问题在调试过程中，发现了以下问题：3.1 设备参数不准确部分设备的参数与设计要求不匹配，需要进行相应的调整和更改。

3.2 通信故障部分设备之间的通信存在问题，导致数据传输异常，需要进行相应的调试和修复。

4. 解决方案为了解决上述问题，采取了以下措施：4.1 设备参数调整针对参数不准确的设备，进行了参数调整工作，确保设备的各项参数与设计要求相符。

4.2 通信故障排查对通信故障进行了详细分析和排查，并采取了相应的修复措施，确保设备之间的通信正常。

5. 调试结果经过以上的调试工作，取得了以下的调试结果：5.1 设备运行正常经过设备的功能测试和参数调试，所有设备正常工作，达到了预期的性能和功能。

5.2 问题得到解决通过解决存在的问题，设备参数和通信问题得到了有效解决，确保设备的稳定运行。

3-10kV备自投保护装置调试报告(1)一、调试目的本次调试目的在于验证3-10kV备自投保护装置的功能和性能是否符合设计要求，并对其进行调整和优化，确保其在正常运行时能够及时准确地检测到电力系统中的故障，实现对电力系统的保护。

二、调试内容及方法1. 现场环境检查在进行调试之前，首先进行现场环境检查，确保设备的安装、接线、接地等环境符合要求，以排除环境因素对设备调试的影响。

2. 设备参数设置根据3-10kV备自投保护装置的设计参数，对设备进行相应参数设置，包括额定电压、额定电流、保护动作时间、故障检测时间等参数。

3. 设备接线检查按照设备接线图，对设备进行接线检查，检查电缆或导线的连接是否牢固，接线是否正确，以确保设备能够正常接受电力系统中传来的信号。

4. 设备性能测试通过对设备进行性能测试，检验设备是否符合设计要求，测试内容包括：•投入/退出及交叉投入的切换：测试在设备投入后，是否能够随时进行退出及交叉投入切换。

•对地短路保护：测试在交流系统对地短路故障时，设备是否能够及时动作，切断故障点与电源的电气连接。

•过流保护：测试在电力系统中的过流故障时，设备是否能够及时动作，切断故障点与电源的电气连接。

•过载保护：测试在电力系统中的过载故障时，设备是否能够及时动作，避免设备过载而损坏。

5. 调整和优化在设备性能测试中，如有发现不符合设计要求的地方，需要及时进行调整和优化，确保设备能够正常运行，提高设备在电力系统中的保护能力。

三、调试结果经过现场环境检查、设备参数设置、设备接线检查、设备性能测试和调整优化等步骤，本次3-10kV备自投保护装置调试取得了如下结果：•设备的安装环境符合要求，设备接线无误，设备性能符合设计要求。

•在性能测试中，设备能够及时准确地检测到电力系统中的故障，可以有效地保护电力系统安全运行。

•在调整和优化中，对发现的问题进行了及时调整和优化，确保了设备的正常运行。

四、后续工作建议本次3-10kV备自投保护装置调试取得了较好的效果，但仍需要进行后续工作：•对设备进行定期维护和检修，确保设备保持良好的运行状态。

10kV保护测控装置调试报告线路名称: 10kV 7#出线柜保护对象：10kV 7#出线装置型号：PCS-9611D校验码：50490FC0 软件版本： 2.31整定编号：调试调试日期：2020.05.06一．1）外观及连线检查：符合要求，连接正确.2）电源检查：拉合直流电源正常3）通电初步检查：装置自检、键盘检查、失电功能检查等，检查结果正确4) 装置额定参数检查：符合设计要求5）装置零漂检查：正常二．交流模拟量校验进入被测装置的“实时信息”菜单，将菜单中“电流、电压”逐一用变送器校验仪输出的读数对比，应能满足保护用电流、电压的误差在2%以内。

三．二次负载试验：四.开入量输入试验:逐一模拟输入开入量，看对应开入量有无相应的变位:（开入时应由“0”→“1”放开时应由“1”→“0”）五．保护定值测试:六．80%额定直流电压下整组试验：投入相关保护及控制字及压板，模拟相关故障进行开关整组试验：检验结果：保护跳闸/及重合闸出口正确、信号指示及传送正确八．使用表计九．结论合格审核：试验：10kV保护测控装置调试报告线路名称: 10kV 5#出线柜保护对象：10kV 5#出线装置型号：PCS-9611D校验码：50490FC0 软件版本： 2.31整定编号：调试调试日期：2020.05.06一．1）外观及连线检查：符合要求，连接正确.2）电源检查：拉合直流电源正常3）通电初步检查：装置自检、键盘检查、失电功能检查等，检查结果正确4) 装置额定参数检查：符合设计要求5）装置零漂检查：正常二．交流模拟量校验进入被测装置的“实时信息”菜单，将菜单中“电流、电压”逐一用变送器校验仪输出的读数对比，应能满足保护用电流、电压的误差在2%以内。

三．二次负载试验：四.开入量输入试验:逐一模拟输入开入量，看对应开入量有无相应的变位:（开入时应由“0”→“1”放开时应由“1”→“0”）五．保护定值测试:六．80%额定直流电压下整组试验：投入相关保护及控制字及压板，模拟相关故障进行开关整组试验：检验结果：保护跳闸/及重合闸出口正确、信号指示及传送正确七．其它项目检查:八．使用表计九．结论合格审核：试验：10kV保护测控装置调试报告线路名称: 10kV 3#出线柜保护对象：10kV 3#出线装置型号：PCS-9611D校验码：50490FC0 软件版本： 2.31整定编号：调试调试日期：2020.05.06一．1）外观及连线检查：符合要求，连接正确.2）电源检查：拉合直流电源正常3）通电初步检查：装置自检、键盘检查、失电功能检查等，检查结果正确4) 装置额定参数检查：符合设计要求5）装置零漂检查：正常二．交流模拟量校验进入被测装置的“实时信息”菜单，将菜单中“电流、电压”逐一用变送器校验仪输出的读数对比，应能满足保护用电流、电压的误差在2%以内。

铁路10kV配电所备自投原理及调试方法摘要：当前，随着电力系统的不断发展，对供电可靠性提出了更高的要求，提高供电可靠性的途径主要有：一是采用环网供电，这种方式可以极大地提高供电的可靠性，但由于多级环网会影响系统的稳定性，所以很少在中、低电压电网中应用；另外一种方法就是使用双电源，在中、低电压电力系统中，双线供电是一种在一条线路发生故障，无法正常供电时，它会自动转换到另外一条电源。

关键词：10kV；备自投保护调试；原理1、10kV备自投原理电脑或触摸屏设定自动投递程式的附加功能；10 kV母线开关10302正在被分割，当母线10302处于关闭状态时，备自投递过程会自动结束；10 kV母线的接入点和母线的断路器状态清楚（不确定）；如果切换状态不稳定，而检查标志没有设置1，那么，备用自投就会自动退出。

2、10kV备自投异常动作原因分析虽然10 kV进线 I的电流在当时的工作状态下几乎为零，达到了预定的准备工作，但是10 kV进线 I上的10KV1M电压是正常的，不能正常工作，所以备用电源不能工作。

根据现场勘察图纸及汇控箱的线路，对此进行了分析：10 kV进线1 DL开关在10 kV#1 PT汇控柜上供电#1 M （有电压、无电流），当8D3、8D4、8D6、8D10等供电电源时，将“刀闸/接地刀控制电源8D3”串供至保护/测量电压重动继电器DSX1和计量电压重动继电器/DSX2)，致使设备电源断开后，重动继电器工作，造成10kV1M二次电压电压损失，10 kV#1 PT二次电压值0，满足备用自投操作的要求：I母无电压（三相电压都比无压起动定值低）、I1无电流、Ⅱ母有压启动。

所以在Tt3延迟之后，跳闸接点动作跳过1 DL，当1 DL断开后， I母没有压力（三条线路的电压都比无压闸限位低），通过Th3延迟关闭分段开关3 DL。

事故处理后，10 kV线路重新回到原先的线路模式。

#1号主变完成了冷备转运行，10 kV母线采用分立运行模式。

10kV变电站调试报告
1. 概述
本文档是关于10kV变电站调试的报告。

报告内容详细描述了变电站调试的过程、结果以及问题解决方案。

2. 调试过程
2.1 设备检查：在调试开始前，对变电站的各项设备进行了全面的检查，确保设备完好无损。

2.2 线路接通：根据设计要求，逐步接通变电站的各个线路。

2.3 参数设置：调试期间，根据实际情况进行参数设置，确保设备正常运行。

2.4 测试操作：对各个设备进行了一系列的测试操作，包括电流、电压、绝缘等方面的测试。

2.5 故障排查：在测试过程中，发现了一些故障，通过仔细分析和排查，成功解决了这些问题。

3. 调试结果
通过本次调试，变电站各项设备运行正常，达到了设计要求。

具体结果如下：
- 电压稳定，频率正常。

- 电流分布均匀，负载合理。

- 绝缘参数符合相关标准。

- 变压器功率传输效率高。

4. 问题解决方案
在调试过程中遇到一些问题，以下是问题的描述和对应的解决
方案：
- 问题1：变压器温度过高。

解决方案：增加冷却设备，提高散热效果。

- 问题2：电流波动较大。

解决方案：检查线路接触是否良好，确保电流稳定。

- 问题3：电压不稳定。

解决方案：调整电压控制装置，提高稳定性。

5. 总结
通过本次调试，我们成功实现了10kV变电站的正常运行。

我
们解决了一些故障和问题，并取得了良好的结果。

在今后的运行中，我们将继续监测和维护变电站的稳定运行。

任务名称：10千伏开闭所电磁电压互感器及自背投装置调试报告一、引言本报告旨在对10千伏开闭所中的电磁电压互感器及自背投装置进行调试的过程和结果进行详细记录和分析，以确保设备能够正常运行，并提供相关的技术参考。

二、调试目的1.验证电磁电压互感器及自背投装置的性能指标是否符合要求；2.确定装置的工作状态和各个部件的正常工作情况；3.验证装置在不同负荷和环境条件下的适应性和稳定性。

三、调试步骤1. 设备准备1.确认调试所需的设备和工具齐全；2.检查电源和接地情况，确保安全可靠；3.清理设备表面，确保无污物和杂质。

2. 线路连接1.按照接线图连接电磁电压互感器和自背投装置；2.检查连接是否牢固，接触是否良好。

3. 参数设置1.根据设备要求，设置电磁电压互感器和自背投装置的相关参数；2.确认参数设置正确并保存。

4. 功能测试1.打开电源，观察设备是否正常启动；2.检查设备的各个功能模块是否正常工作，包括电压测量、自背投等；3.测试各个功能模块的响应时间和准确度。

5. 负荷测试1.逐步增加负荷，观察设备的响应情况和稳定性；2.测试设备在不同负荷下的电压测量精度和误差；3.记录负荷测试结果并进行分析。

6. 环境测试1.改变环境条件，如温度、湿度等，观察设备的工作情况；2.测试设备在不同环境条件下的适应性和稳定性；3.记录环境测试结果并进行分析。

四、调试结果分析1. 功能测试结果根据功能测试，电磁电压互感器和自背投装置的各个功能模块均正常工作，响应时间和准确度满足要求。

2. 负荷测试结果负荷测试表明，设备在不同负荷下的电压测量精度和误差符合要求，稳定性良好。

3. 环境测试结果环境测试显示，设备在不同环境条件下均能正常工作，适应性和稳定性良好。

五、问题和改进建议1. 问题在调试过程中未发现明显的问题和故障。

2. 改进建议1.定期对电磁电压互感器和自背投装置进行维护和检修，确保设备的长期稳定运行；2.加强对设备的定期巡检和保养，及时发现和解决潜在问题。

XXX水电站10ＫＶ备自投调试方案一、概况XXX水电站厂用10kVⅤ母、Ⅵ母备自投使用NZ690系列变电站综合自动化系统，正常运行时，两条进线互为暗备用。

二、试验目的考察10kVⅤ母、Ⅵ母母联备自投是否动作正常，保证电力供应的稳定可靠性。

三、备自投系统图查看附件1四、判定条件、闭锁条件判定条件：10kV 厂用Ⅴ母Ⅵ母分段运行、外来电源断路器１０５２在冷备用状态：１、检测到10kV 厂用Ⅴ母失压，10kVⅤ母、Ⅵ母母联断路器1050合闸。

２、检测到10kV 厂用Ⅵ母失压，10kVⅤ母、Ⅵ母母联断路器1050合闸。

闭锁条件：１、合１０ＧＬ５时闭锁条件：１０５０在分位或１０ＧＬ７在分位，必要条件：１０５２在分位。

２、合１０ＧＬ７时闭锁条件：１０５０在分位或１０ＧＬ５在分位或１０５２在分位，必要条件：其中任意两个开关必须在分位。

３、合１０５２时闭锁条件：１０５０在分位或１０ＧＬ７在分位，必要条件：１０ＧＬ５在分位。

五、安全组织措施１、组织工作人员进行《电业安全工作规程》和大修安全须知学习,熟悉安全措施、危险点及应急措施,并在工作中认真执行。

２、严格执行两票实施细则,所有工作人员必须认真遵守工作票中所列安全措施。

３、所使用的安全工具在试验有效期内,并经工作负责人检查认可方能投入使用。

４、工作开始前,工作负责人应组织召开班前会,对工作人员进行安全技术任务交底,对精神状态进行检查。

同时，工作负责人应加强施工现场监护,工作人员必须在指定的范围内工作,不得误入带电间隔。

５、工作结束后,认真清理工作现场,确认无误后,全体工作人员撤离现场,拆除临时遮栏, 办理工作终结手续。

六、安全技术措施１、组织试验前,组织全体人员学习设备动作原理,熟悉图纸,并交待技术要求及注意事项;２、试验前应认真对图纸进行审查;３、试验前熟悉操作要领，了解应急措施。

七、模拟试验试验前检查：核对10kV母联备自投装置定值与定值单一致；确认10kV系统处于分段运行方式即1号隔离变带10kV Ⅴ母运行，2号隔离变分别带10kV Ⅵ母运行，10kVⅤ母、Ⅵ母母联断路器1050在“分闸”和“试验”位，运行正常；母联处于冷备状态，外来电源断路器１０５２处于了备用状态，无故障及异常现象；备自投压板投入运行。

正本（副本）（自存）报告编号：2014-1-6
CMA
（）量认字（赣）号试验调整报告书
工程名称：华润水泥（长治）有限公司4500t/d新型
干法生产线水泥窑9MW纯低温余热发电工
程10KV系统电气调试
建设单位：华润水泥（长治）有限公司
工程地址：山西长治
检测人员：
报告审核：
批准签发：
检测单位：
发布日期：2014 年5月18日
(10)KV一次母线系统测试报告
配电箱（屏柜）测试记录
二次接线回路检测记录
电力电缆检测记录
电力变压器检测记录
配电箱（屏柜）测试记录
二次接线回路检测记录
电力电缆检测记录
配电箱（屏柜）测试记录
二次接线回路检测记录
：
断路器及操作机构检测记录
配电箱（屏柜）测试记录
二次接线回路检测记录
过电压保护器检测记录
配电箱（屏柜）测试记录
二次接线回路检测记录
检测单位：（盖章）审核：检测：
断路器及操作机构检测记录
站用变保护装置检测记录
过电压保护器检测记录
电力电缆检测记录
电力变压器检测记录
配电箱（屏柜）测试记录
二次接线回路检测记录
检测单位：（盖章）审核：检测：
断路器及操作机构检测记录
站用变保护装置检测记录
过电压保护器检测记录
电力电缆检测记录
电力变压器检测记录。

水布垭电厂10kV厂用电系统备自投试验报告一、结论1、10kV备自投按照设计流程动作正常。

2、10kV 备自投流程动作等待时间设计为10秒，400V 备自投设计为20秒。

整个试验中，10kV动作时间均小于10秒，400V备自投未动作，试验结果正常。

3、1#机组开机至步五建压，1011开关来电显示正常。

根据试验方案现地手动断开1012开关，1011开关合闸，试验结果正常，但监控系统有“合开关1011失败，第一组备自投流程报警”和“厂用10kV第一组备自投启动成功”报文，开关动作结果与报文不一致，初步分析为1011开关合闸信号反馈时间大于备自投流程等待时间所致。

4、试验过程中监控系统出现报文丢失现象。

二、试验过程1、校验1012开关带10KV一大段备自投动作流程。

1.1、10kV系统Ⅰ、Ⅱ段备自投“系统电源优先”；1.2、10kVⅠ、Ⅱ段备自投均在投，400V 1P-7P备自投均在投；1.3、现地手动断开1012开关；1.4、1001开关合闸，供电正常；1.5、400V备自投未动作。

2、校验1001开关带10KV一大段备自投动作流程。

2.1、1001开关带10kV Ⅰ、Ⅱ段，备自投电源选择“自备电站电源优先”；2.2、柳树坪电站断开1001开关对侧柳07开关；2.3、1012开关合闸，供电正常；2.4、400V备自投未动作；2.5、柳树坪电站合上1001开关对侧柳07开关；2.6、选择10kV系统Ⅰ、Ⅱ段备自投“系统电源优先”；3、校验1001开关异常且1#机组停机态1012开关带10KV一大段备自投动作流程。

3.1、10kV系统Ⅰ、Ⅱ段备自投“系统电源优先”；3.2、主站将1001开关强制为检修态；3.3、现地手动断开1012开关；3.4、10302开关合闸，供电正常；3.5、400V备自投未动作；3.6、倒换厂用电至初始运行方式即1012开关带10kV Ⅰ、Ⅱ段，1013开关带10kV Ⅲ、Ⅳ段3.7、1001开关检修态复归。
