201403数控技术试题三要点

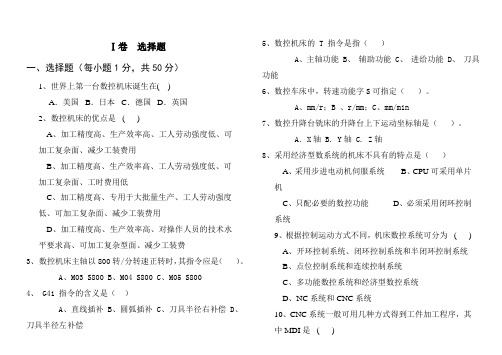

Ⅰ卷选择题一、选择题（每小题1分，共50分）1、世界上第一台数控机床诞生在( )A．美国B．日本C．德国D．英国2、数控机床的优点是( )A、加工精度高、生产效率高、工人劳动强度低、可加工复杂面、减少工装费用B、加工精度高、生产效率高、工人劳动强度低、可加工复杂面、工时费用低C、加工精度高、专用于大批量生产、工人劳动强度低、可加工复杂面、减少工装费用D、加工精度高、生产效率高、对操作人员的技术水平要求高、可加工复杂型面、减少工装费3、数控机床主轴以800转/分转速正转时，其指令应是（）。

A、M03 S800B、M04 S800C、M05 S8004、 G41 指令的含义是（）A、直线插补B、圆弧插补C、刀具半径右补偿D、刀具半径左补偿5、数控机床的 T 指令是指（）A、主轴功能B、辅助功能C、进给功能D、刀具功能6、数控车床中，转速功能字S可指定（）。

A、mm/r；B 、r/mm；C、mm/min7、数控升降台铣床的升降台上下运动坐标轴是（）。

A．X轴 B. Y轴 C. Z轴8、采用经济型数系统的机床不具有的特点是（）A、采用步进电动机伺服系统B、CPU可采用单片机C、只配必要的数控功能D、必须采用闭环控制系统9、根据控制运动方式不同，机床数控系统可分为( )A、开环控制系统、闭环控制系统和半闭环控制系统B、点位控制系统和连续控制系统C、多功能数控系统和经济型数控系统D、NC系统和CNC系统10、CNC系统一般可用几种方式得到工件加工程序，其中MDI是( )A、利用磁盘机读入程序B、从串行通信接口接收程序C、利用键盘以手动方式输入程序D、从网络通过Modem接收程序11、采用直径编程的指令是( )A．G34 B。

G35 C．G36 D. G3712、下面指令中不是模态指令的是( )A．M02 B．M03 C．M04 D．M0513、直流伺服电机常用的调速方法是( )A．改变电枢电压B．改变磁通量C．在电枢回路中串联调节电阻D．改变电枢电流14、对于数控机床最具机床精度特征的一项指标是( )A．机床的运动精度B．机床的传动精度B．机床的定位精度C．机床的几何精度15、闭环控制系统的定位误差主要取决于( )A、机械传动副的间隙及制造误差B、机械传动副弹性变形产生的误差C、检测元件本身的误差及安装引起的阿贝误差D、滚珠丝杠副热变形所产生的误差16、数控车床中的G41／G42是对( ) 进行补偿。

数控的理论考核试题及答案数控技术作为现代制造业的重要组成部分，其理论考核是检验学习者对数控基础知识掌握程度的重要方式。

以下是一份关于数控理论考核的试题及答案，旨在帮助学习者复习和巩固数控技术的相关理论知识。

一、选择题1. 数控机床的英文缩写是（ C ）。

A. CADB. CAMC. CNCD. CAE2. 在数控机床中，G代码用于（ A ）。

A. 规定机床的运动B. 控制机床的转速C. 设置刀具的补偿D. 指定材料的类型3. 数控机床的伺服系统主要作用是（ B ）。

A. 提供电源B. 控制机床的移动C. 进行程序的编写D. 冷却刀具4. 下列哪个不是数控机床的坐标轴（ D ）。

A. X轴B. Y轴C. Z轴D. W轴5. 数控编程中的“绝对编程”是指（ A ）。

A. 从零件原点开始计算位置B. 从上一个点开始计算位置C. 从机床原点开始计算位置D. 从刀具原点开始计算位置二、判断题1. 数控机床的数控系统具有自动编程的功能。

（错误）2. 数控机床的精度只与机床本身有关，与操作人员无关。

（错误）3. 数控机床的刀具半径补偿功能可以简化编程工作。

（正确）4. 数控机床在加工过程中，刀具的磨损不会影响加工精度。

（错误）5. 数控机床的伺服系统可以独立控制机床的各个坐标轴。

（正确）三、简答题1. 简述数控机床的工作原理。

答：数控机床的工作原理是将编制好的加工程序输入到数控系统中，数控系统根据程序指令控制机床的伺服电机，从而驱动机床各轴的移动，实现对刀具或工件的精确控制，完成零件的加工。

2. 数控编程中G代码和M代码有什么区别？答：G代码是数控编程中用于描述机床运动和动作的预备功能代码，如G00表示快速定位，G01表示直线插补等。

M代码则是辅助功能代码，用于描述机床的一些辅助动作，如M03表示主轴正转，M05表示主轴停止等。

3. 什么是数控机床的刀库和自动换刀装置？答：数控机床的刀库是存放加工过程中可能用到的各种刀具的存储装置。

数控技术试题及答案【篇一：数控技术期末整理试题及答案】xt>一、知识点1、数控及数控机床的定义；数控机床的组成；数控机床的主要技术参数；数控机床的分类？答：数控，即是数字控制（nc）；数控机床就是采用了数控技术的机床；数控机床主要由程序介质、数控装置、伺服系统、机床主体四部分组成；数控机床的主要技术参数：1、主要规格尺寸；2、主轴系统；3、进给系统；4、刀具系统；数控机床的分类：1、按机械运动轨迹分类（1.点位控制数控机床；2.直线控制数控机床；3.轮廓控制数控机床。

）；2、按伺服系统的类型分类（1.开环伺服系统数控机床；2.闭环伺服系统数控机床；3. 半闭环伺服系统数控机床。

）；3、按功能水平分类（高、中、低档）；4、按加工方式分类（1.金属切削类数控机床；2金属成型类数控机床；3.数控特种加工机床。

）2、什么是脉冲当量（分辨率）；什么是定位精度和重复定位精度？答：脉冲当量是指两个相邻分散细节之间可以分辨的最小间隔，是重要的精度指标。

定位精度是指数控机床工作台等移动部件在确定的终点所达到的实际位置的精度。

重复定位精度是指在同一台机床上，应用相同程序相同代码加工一批零件，所得到的连续结果的一致程度。

3、开环伺服系统数控机床、闭环伺服系统数控机床、半闭环伺服系统数控机床各自有什么特点？答：(1)开环：这类机床没有来自位置传感器的反馈信号。

数控系统将零件程序处理后，输出数字指令后给伺服系统，驱动机床运动；其结构简单、较为经济、维护方便，但是速度及精度低，适于精度要求不高的中小型机床，多用于对旧机床的数控化改造。

（2）闭环：这类机床上装有位置检测装置，直接对工件的位移量进行测量；其精度高，但系统设计和调整困难、结构复杂、成本高，主要用于一些精度要求很高的镗铣床、超精密车床、超精密铣床、加工中心等。

（3）半闭环：这类数控机床采用安装在进给丝杠或电动机端头上的转角测量元件测量丝杠旋转角度，来间接获得位置反馈信息；可获得较为满意的精度和速度，大多数数控机床采用它，如数控车床、数控铣床和加工中心等。

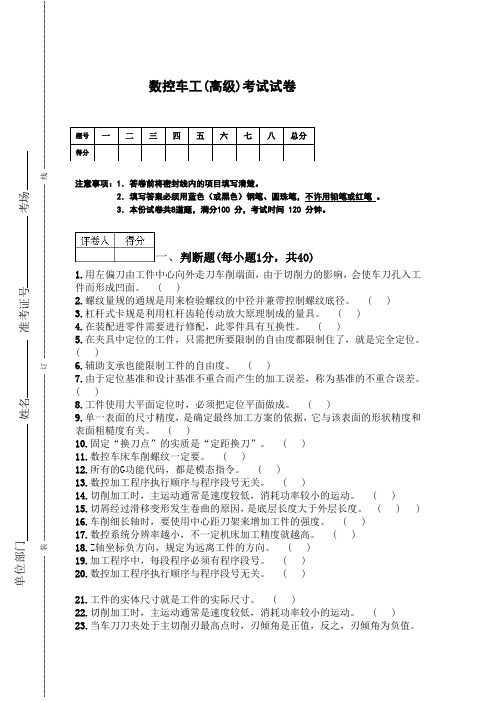

数控车工(高级)考试试卷 注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔 。

3．本份试卷共8道题，满分100 分，考试时间 120 分钟。

一、判断题(每小题1分，共40) 1.用左偏刀由工件中心向外走刀车削端面，由于切削力的影响，会使车刀孔入工件而形成凹面。

( ) 2.螺纹量规的通规是用来检验螺纹的中径并兼带控制螺纹底径。

( ) 3.杠杆式卡规是利用杠杆齿轮传动放大原理制成的量具。

( ) 4.在装配进零件需要进行修配，此零件具有互换性。

( ) 5.在夹具中定位的工件，只需把所要限制的自由度都限制住了，就是完全定位。

( ) 6.辅助支承也能限制工件的自由度。

( ) 7.由于定位基准和设计基准不重合而产生的加工误差，称为基准的不重合误差。

( ) 8.工件使用大平面定位时，必须把定位平面做成。

( ) 9.单一表面的尺寸精度，是确定最终加工方案的依据，它与该表面的形状精度和表面粗糙度有关。

( ) 10.固定“换刀点”的实质是“定距换刀”。

( ) 11.数控车床车削螺纹一定要。

( ) 12.所有的G 功能代码，都是模态指令。

( ) 13.数控加工程序执行顺序与程序段号无关。

( ) 14.切削加工时，主运动通常是速度较低，消耗功率较小的运动。

( ) 15.切屑经过滑移变形发生卷曲的原因，是底层长度大于外层长度。

( ) )16.车削细长轴时，要使用中心距刀架来增加工件的强度。

( ) 17.数控系统分辨率越小，不一定机床加工精度就越高。

( ) 18.Z 轴坐标负方向，规定为远离工件的方向。

( ) 19.加工程序中，每段程序必须有程序段号。

( ) 20.数控加工程序执行顺序与程序段号无关。

( )21.工件的实体尺寸就是工件的实际尺寸。

( )22.切削加工时，主运动通常是速度较低，消耗功率较小的运动。

( )23.当车刀刀夹处于主切削刃最高点时，刃倾角是正值，反之，刃倾角为负值。

数控编程试题（附自己整理的答案）第一篇：数控编程试题(附自己整理的答案)有福同享，有难同当小博赠言一、填空题1.数控机床大体由输入装置、数控装置、伺服系统、机床本体四个部分组成。

2.数控机床按控制系统功能特点分类分为：开环控制数控机床、闭环控制数控机床、半闭环控制数控机床;按运动方式分,分为点位控制、点位直线控制和轮廓控制三类3.数控编程的方法一般分为手工编程和计算机辅助编程两种。

4.刀位点是刀具上的一点，车刀刀尖带圆弧时刀位点是该圆弧的圆心上，球头铣刀刀位点为球心。

5.数控机床的坐标系采用的是右手笛卡尔直角坐标系。

6.数控机床坐标系的正方向规定为增大工件与刀具之间距离的方向7.数控机床坐标系中Z轴的方向指的是与主轴轴线平行，其正方向是刀具远离工件的方向。

8.数控机床中旋转坐标有 A 轴 B 轴 C 轴，其方向的判断用右手螺旋定则。

9.数控车床中X轴的方向为工件的径向，其正方向为刀具远离工件的方向。

10.数控机床坐标系一般可分为机床坐标系和工件坐标系两种 11.数控机床坐标系按坐标值的读法不同分为绝对坐标系和增量坐标系。

12.数控系统的插补是根据给定的数学函数，完成轮廓起点和终点之间的中间点数据密化处理的过程。

13.目前普遍应用的插补算法分为直线插补和圆弧插补两大类。

14.数控编程的步骤有工艺分析、数值计算、编写程序单、程序输入、程序检验和首件加工15.一个完整的程序由建立程序、执行程序和取消程序三部分组成。

16.准备功能G代码有模态代码、非模态代码两大类17.在ISO代码中，G42的含义为刀具半径右补偿、G0 快速定位、G01 直线插补、G02 顺时针圆弧插补、G03 逆时针圆弧插补。

18.编程时可将重复出现的程序编成子程序，使用时可以由M98 多次重复调用。

19.在数控铣床上加工整圆时，为避免工件表面产生刀痕，刀具从起始点沿圆表面的切线方向进入，进行圆弧铣削加工；整圆加工完毕退刀时，顺着圆弧表面的切线方向退出。

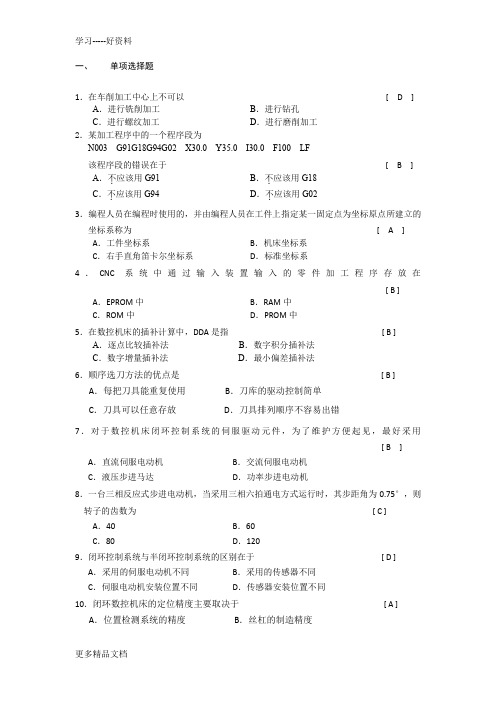

一、单项选择题1．在车削加工中心上不可以[ D ] A．进行铣削加工B．进行钻孔C．进行螺纹加工D．进行磨削加工2．某加工程序中的一个程序段为N003 G91G18G94G02 X30.0 Y35.0 I30.0 F100 LF该程序段的错误在于[ B ] A．不．应该用G91 B．不．应该用G18C．不．应该用G94 D．不．应该用G023．编程人员在编程时使用的，并由编程人员在工件上指定某一固定点为坐标原点所建立的坐标系称为[ A ] A．工件坐标系B．机床坐标系C．右手直角笛卡尔坐标系D．标准坐标系4．CNC系统中通过输入装置输入的零件加工程序存放在[ B ] A．EPROM中B．RAM中C．ROM中D．PROM中5．在数控机床的插补计算中，DDA是指[ B ] A．逐点比较插补法B．数字积分插补法C．数字增量插补法D．最小偏差插补法6．顺序选刀方法的优点是[ B ]A．每把刀具能重复使用B．刀库的驱动控制简单C．刀具可以任意存放D．刀具排列顺序不容易出错7．对于数控机床闭环控制系统的伺服驱动元件，为了维护方便起见，最好采用[ B ]A．直流伺服电动机B．交流伺服电动机C．液压步进马达D．功率步进电动机8．一台三相反应式步进电动机，当采用三相六拍通电方式运行时，其步距角为0.75°，则转子的齿数为[ C ]A．40 B．60C．80 D．1209．闭环控制系统与半闭环控制系统的区别在于[ D ]A．采用的伺服电动机不同B．采用的传感器不同C．伺服电动机安装位置不同D．传感器安装位置不同10．闭环数控机床的定位精度主要取决于[ A ]A．位置检测系统的精度B．丝杠的制造精度C．伺服电机的控制精度D．机床导轨的制造精度11．采用“高压建流，低压定流”工作方式的步进电动机驱动电源是[ B ] A．高压单电源型驱动电源B．高低压双电源驱动电源C．恒流斩波驱动电源D．调频调压型驱动电源12．对于加工中心，一般不需要[ D ]A.．主轴连续调速功能B．主轴定向准停功能C．主轴恒速切削控制D．主轴电动机四象限驱动功能13．滚珠丝杠预紧的目的是[ C ] A．增加阻尼比，提高抗振性B．提高运动平稳性C．消除轴向间隙和提高传动刚度D．加大摩擦力，使系统能自锁5 ，现14．增量式脉冲发生器，其单个（又称单次）脉冲的典型脉冲周期（又称宽度）为S要求其最高允许测量转速为4000r/min，请选择每转脉冲数[ A ]A．2000 B．3000C．4000 D．500015．下列各项中，不．属于数控机床工艺特点的是[ C ] A．柔性好B．精度高C．操作人员劳动强度大D．生产效率高16．数控机床的伺服系统的开环增益为K，移动部件的速度为V，则跟随误差E可表示为[ D ] A．E=KV B．E=1/(KV)C．E=K/V D．E=V/K17．数控机床在某位置的定位误差的分布符合正态分布曲线的统计规律，其均方根误差σ反映了机床在该位置的[ C ] A．重复定位精度B．反向差值C．系统性误差D．失动量18．为了减少传感器热变形对测量精度的影响，应选择传感器的热膨胀系数______机床的热膨胀系数。

数控机床技术考试试卷A卷<附答案）一、填空题<每空1分，共30分）1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的。

11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题<每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<）3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<）4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<）5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<）6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

<）7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

<）8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。

数控技术期末试题（有答案）一、填空题（30×1分）1．伺服系统由和组成。

2．数控机床按控制运动的方式可分为、、。

3．数控技术中常用的插补算法有和插补法两类。

4．刀具补偿分为补偿，补偿。

5．程序编制可分为手工编程和。

6．数控设备主要由、、和受控设备组成。

7．G代码中，代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；代码表示只在本程序段中有效。

8．典型的数控系统有：日本的、德国的、西班牙的FAGOR。

9．常用的位置检测装置有：、、等。

10．伺服系统的作用是。

11．影响电火化成形加工精度的主要因素：、、等。

12．光栅是用于数控机床的精密检测装置，是一种非接触式测量，按其形状分为和。

13．电火化线切割加工时，常用的工作液主要有：、。

14．插补是指：。

15．数控车削中的指令G71格式为：。

二、解释如下指令或字母含义（15×1分）1、G50(车)2、CNC3、G024、ATC5、G436、G177、G90（铣）8、G549、G81 10、G41 11、M03 12、M0513、M06 14、M30 15、T0305三、简答题（10×2分）1．简述数控线切割的加工原理？它与电火化成形加工有哪些不同？2．简述电火化成形加工时减小电极损耗的吸附效应?四、原理题（15分）欲加工第一象限直线AB，起点A（0，0），终点B（4，3）。

试用逐点比较插补法，写出插补节拍并绘出插补轨迹。

五、编程题（10×2分）1、已知某零件的程序如下，零件厚度10mm，用R5的立铣刀精铣外轮廓。

试回答：(1)用实线划出零件轮廓，并标明各交点、切点坐标；(2)用虚线划出刀具中心轨迹；(3)用箭头和文字标明刀具运行方向；(4)用箭头和文字标明刀具偏移方向、距离。

%O001N001 G90G00G54X-20.Y0Z100.;N002 S1000M03;N003 G43Z-10.H01;N004 G01G41X0Y0D02F300.;N005 G01X0Y15.;N007 G01X58.775;N008 G02X58.775Y-25.R-40.;N009 G01X10.;N010 G02X0Y-15.I0J10.;N011 G01X0Y0;N012 G01G40X-20.Y0;N013 G00Z100.M05;N014 M30;%2、已知零件(厚20mm)及钻孔数控加工程序，采用了循环加工指令；试将如下程序说明填写完整。

数控试题（附答案)一．是非题（一）职业道德1.1.1（√）安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品1.1.2（√）通常车间生产过程仅仅包含以下四个组成部分：基本生产过程、辅助生产过程、生产技术准备过程、生产服务过程。

1.1.3（√）车间生产作业的主要管理内容是统计、考核和分析。

1.1.4（√）车间日常工艺管理中首要任务是组织职工学习工艺文件，进行遵守工艺纪律的宣传教育，并例行工艺纪律的检查。

（二）基础知识1.2.1（×）当数控加工程序编制完成后即可进行正式加工。

1.2.2（×）数控机床是在普通机床的基础上将普通电气装置更换成CNC控制装置。

1.2.3（√）圆弧插补中，对于整圆，其起点和终点相重合，用R编程无法定义，所以只能用圆心坐标编程。

1.2.4（√）插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。

1.2.5（×）数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

1.2.6（×）用数显技术改造后的机床就是数控机床。

1.2.7（√）G代码可以分为模态G代码和非模态G代码。

1.2.8（×）G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。

1.2.9（√）圆弧插补用半径编程时，当圆弧所对应的圆心角大于180o时半径取负值。

1.2.10（×）不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

1.2.11（×）数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

1.2.12（√）在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。

1.2.13（×）点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

1.2.14（√）常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

1.2.15（√）通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

数控技能理论试题及答案引言：随着现代制造业的快速发展，数控技术在机械加工领域扮演着越来越重要的角色。

数控机床的广泛应用，对操作人员的技能要求也越来越高。

为了帮助数控技术人员更好地掌握理论知识，提高操作技能，本文提供了一套数控技能理论试题及答案，旨在通过测试和学习，加深对数控技术的理解。

一、数控技术基础知识1. 什么是数控机床？答：数控机床是一种通过数字化程序控制机床运动和切削过程的机床，能够实现自动化、高精度、高效率的机械加工。

2. 数控机床由哪几部分组成？答：数控机床主要由数控系统、伺服系统、机床本体、辅助系统等部分组成。

3. 数控编程中G代码和M代码的作用是什么？答：G代码用于控制机床的运动轨迹和切削方式，M代码则用于控制机床的辅助功能，如换刀、冷却液开关等。

二、数控编程与操作4. 数控编程中，绝对编程和增量编程有什么区别？答：绝对编程是指从机床参考点开始计算坐标值，而增量编程则是从当前位置开始计算坐标值，即每一段的移动都是相对于前一点的位置。

5. 在数控机床操作中，如何进行刀具补偿？答：刀具补偿包括长度补偿和半径补偿，操作者需要根据实际刀具的尺寸，在数控系统中输入相应的补偿值，以确保加工精度。

6. 数控机床的伺服系统有什么作用？答：伺服系统是数控机床的重要组成部分，它负责接收数控系统的指令信号，并精确控制机床各轴的移动，以实现复杂的加工过程。

三、数控机床的维护与故障排除7. 数控机床日常维护包括哪些内容？答：日常维护包括清洁机床、检查润滑油状态、确认各部件紧固情况、检查冷却系统等。

8. 数控机床出现加工精度下降，可能的原因有哪些？答：可能的原因包括刀具磨损、机床导轨磨损、丝杠间隙过大、数控系统参数设置错误等。

9. 如何进行数控机床的故障排除？答：首先，需要对机床进行全面检查，确认故障现象；其次，根据故障现象，查阅机床手册或相关资料，确定可能的故障原因；最后，根据原因进行相应的调整或更换部件。
