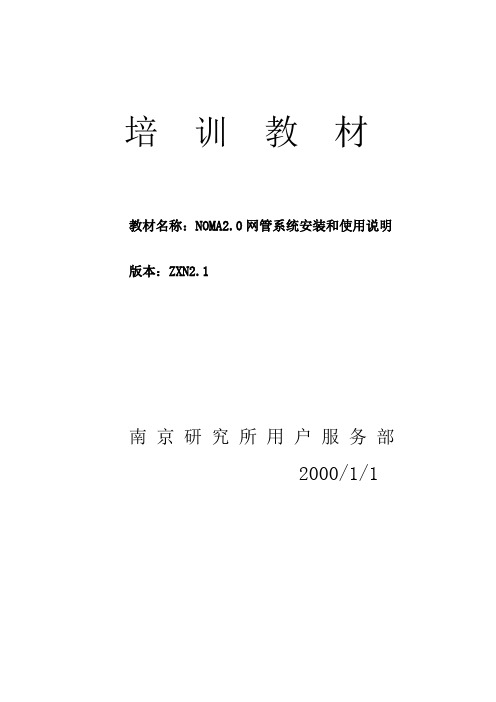

培训教材教材名称：NOMA2.0网管系统安装和使用说明版本：ZXN2.1南京研究所用户服务部2000/1/1目录1．ZXJ10V4.X网管前置机的安装 (5)1．1．WINSOCK的简要说明 (5)1．2．WINSOCK的安装 (5)1．3．WINSOCK的使用 (7)1．4．ZXN10 V4.2X版前置机的简要说明··································101．5．ZXN10 V4.2X版前置机的安装······································101．6．ZXN10 V4.2X版前置机的使用············································142． ZXJ10V10 网管前置机的安装 (17)2．1． ZXJ10 V10前置机的安装 (17)2．2． ZXJ10 V10前置机的配置说明 (20)2．3． ZXJ10 V10前置机的使用 (23)3． ZXJ10V4.X 远程操作维护台的安装和使用 (27)3．1．远程集中操作维护台（OAM）的安装 (27)3．2．远程操作维护台(OAM)的配置说明 (29)3．3．远程集中操作维护台的使用 (29)4．ZXJ10V10 集中操作维护台的安装和使用 (33)4．1． ZXJ10（V10.X）远程操作维护台的安装说明 (33)4．2． ZXJ10（V10.X）远程操作维护台的安装后的网络配置及使用 (34)4．3．如何进行话务登记 (35)5．32位分发台的安装 (46)5．1．运行参数配置 (46)5．2．文件输出格式定义 (48)5．3．程序的运行 (49)一、序言：近年来，远端局的无人值守是网络管理的发展趋势，中兴公司的ZXJ10 机在网上已有上万个局，而且现在数目仍在快速增加，与此同时，中兴网管系统(以下简称ZXNETMAN)在网上的应用也越来越多。

中兴LMT的介绍及使用讲课稿

中兴LMT的介绍及使用讲课稿

3.设备管理
用于对前台的设备信息进行查看，配置，维护
机架图显示 单板管理 插卡管理 NodeB配置管理 天线参数配置 SNTP配置 功能控制管理 公用控制管理 串口管理 GPS管理 输入干节点管理 输出干节点管理 公用定时器管理
内部公开▲
4.版本管理
内部公开▲
对前台软件版本进行操作维护，可进行查询当前运行 版本，版本运行状态，更换前台版本等操作。提供版 本包下载及单文件下载，使版本更换更便捷
原因2：执行的install文件与执行的LMT版本不在同一目录下。
解决方法：将配套的install.exe文件拷贝到LMT版本所在目录下，再次运行。
LMT常见问题解决
内部公开▲
2. 系统登录时提示“ZDB文件分解失败”。
地点：LMT系统登录过程中，读取系统数据时出现。
原因：产生该问题的版本主要是临时版本，由于更换新版本未执行 install.exe,前后台版本不匹配、前台BCCS版本有问题或本身 ZDB文件内容有误引发。
内部公开▲
3.系统登录时提示“FTP没有运行或FTP设置错误”。
地点：该问题在LMT系统登录时出现。
原因：LMT运行时需要FTP支持，在系统运行前要保证有FTP服务 打开，并且LMT的FTP设置要与FTP服务一致。
解决方案：该问题主要是由于FTP设置错误引发，具体设置与检测 方法请参考初始配置中的相关部分所述。
c．前两种方法无效，则可能是前台ZDB文件与当前前后台版本不 匹配，此时需看前台BCCS是否正常跑起来，尝试用LMT的整 表同步方式登录，选择一套可用ZDB文件整表同步到前台；如 果不可以以整表同步方式登录，需用FTP接入BCCS手动替换 ZDB文件到“Data\Version”文件夹中▲

中兴网管日常操作

中兴网管日常操作

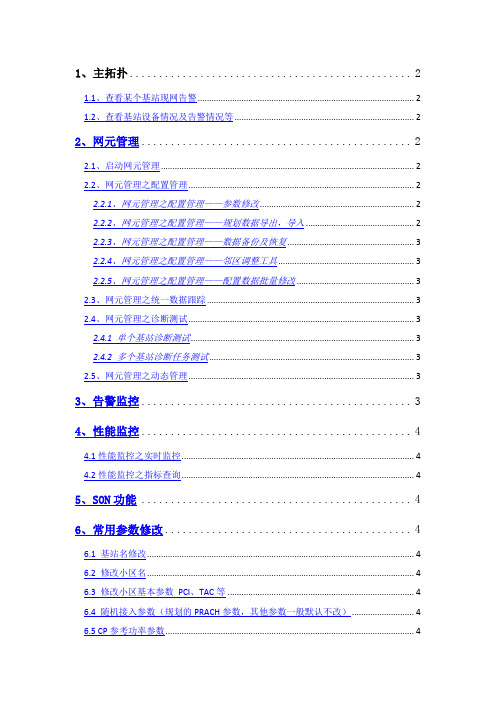

1、主拓扑 (2)1.1、查看某个基站现网告警 (2)1.2、查看基站设备情况及告警情况等 (2)2、网元管理 (2)2.1、启动网元管理 (2)2.2、网元管理之配置管理 (2)2.2.1、网元管理之配置管理——参数修改 (2)2.2.2、网元管理之配置管理——规划数据导出，导入 (2)2.2.3、网元管理之配置管理——数据备份及恢复 (3)2.2.4、网元管理之配置管理——邻区调整工具 (3)2.2.5、网元管理之配置管理——配置数据批量修改 (3)2.3、网元管理之统一数据跟踪 (3)2.4、网元管理之诊断测试 (3)2.4.1 单个基站诊断测试 (3)2.4.2 多个基站诊断任务测试 (3)2.5、网元管理之动态管理 (3)3、告警监控 (3)4、性能监控 (4)4.1性能监控之实时监控 (4)4.2性能监控之指标查询 (4)5、SON功能 (4)6、常用参数修改 (4)6.1 基站名修改 (4)6.2 修改小区名 (4)6.3 修改小区基本参数PCI、TAC等 (4)6.4 随机接入参数（规划的PRACH参数，其他参数一般默认不改） (4)6.5 CP参考功率参数 (4)6.6 测量参数（主要包含切换类的参数） (4)6.7 邻区外部定义 (4)6.8 邻区关系 (4)6.9 小区重选 (4)7、新站开站数据 (4)1、主拓扑1.1、查看某个基站现网告警1.2、查看基站设备情况及告警情况等2、网元管理2.1、启动网元管理2.2、网元管理之配置管理网元管理中而配置管理主要有参数修改、参数批量修改、规划数据导入导出等操作2.2.1、网元管理之配置管理——参数修改第一步：第二步：修改参数——申请权限——保存修改第三步：数据同步第四步：释放权限2.2.2、网元管理之配置管理——规划数据导出，导入第一步：规划数据导出及导入可以对站点进行数据批量修改第二步：规划数据导出第三步：规划数据修改：对规划数据可以做A（增加）D（删除）M（修改）操作，M修改操作时需保留主要信息列（不确定那几条是主要信息的话就都不留，如果数据跟之前不变是不会做修改命令的），修改相应参数值保存。

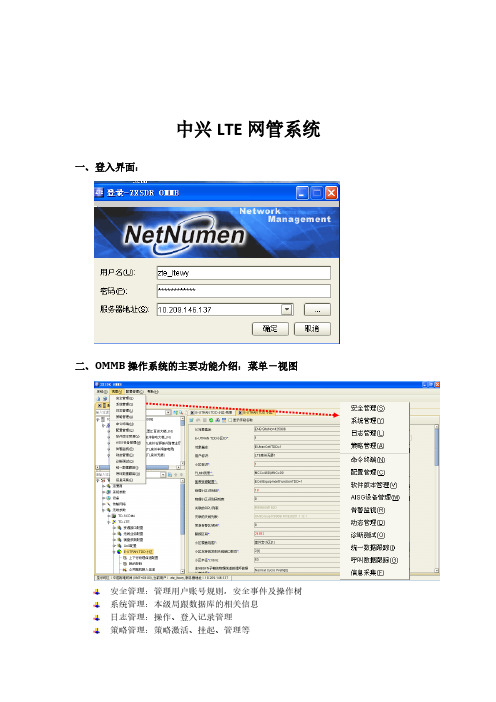

【VIP专享】中兴LTE网管系统OMMB

【VIP专享】中兴LTE网管系统OMMB

命令终端：系统、参数调整、查看的 MML 命令 配置管理：系统、设备、传输、无线、小区重选及选择参数等配置及调整 软件版本管理：软件版本管理及升级等 AISG 设备管理：AISG 的查询及升级 告警监视：查看基站告警 动态管理：系统设备的状态、信息查询与设备复位等，如单板重启。 诊断测试：可以查看基站各个设备信息、状态等。如 RRU 的驻波，BPL 单板 UE 占用信息等。 统一数据跟踪：包括 UE 的信令跟踪、底噪跟踪、小区信令跟踪等 呼叫数据跟踪：小区及 UE 的呼叫数据跟踪。 信息采集：进行基站设备巡检，如 BBR\RRU 日记、单板信息状态等等。 我们经常使用到的有配置管理、动态管理、诊断测试、数据跟踪等
三、配置管理：
快照区没有 修改权限
配置管理分为运营商、系统参数、设备参数、传输参数、无线参数，我们常用的无线 参数。
双击 LD-LTE 查看及修改基站基本信息。如基站 IP、名称、基站 ID、PLMN 等见上 图。 双击 E-UTRAN TDD 小区查看及修改小区基本信息。如小区中心载频、上下行子帧 配置、小区的传输、实际发射功率、参考功率、特殊子帧配置等小区参数查看及 调整。
6.培养学生观察、思考、对比及分析综合的能力。过程与方法1.通过观察蚯蚓教的学实难验点，线培形养动观物察和能环力节和动实物验的能主力要；特2征.通。过教对学观方察法到与的教现学象手分段析观与察讨法论、，实对验线法形、动分物组和讨环论节法动教特学征准的备概多括媒，体继课续件培、养活分蚯析蚓、、归硬纳纸、板综、合平的面思玻维璃能、力镊。子情、感烧态杯度、价水值教观1和.通过学理解的蛔1虫.过观适1、察于程3观阅 六蛔寄.内列察读 、虫生出蚯材 让标容生3根常蚓料 学本教活.了 据见身： 生，师的2、解 问的体巩鸟 总看活形作 用蛔 题线的固类 结雌动态业 手虫 自形练与 本雄学、三： 摸对 学动状习人 节蛔生结4、、收 一人 后物和同类 课虫活构请一蚯集 摸体 回并颜步关 重的动、学、蚓鸟 蚯的 答归色学系 点形教生生让在类 蚓危 问纳。习从 并状学理列学平的害 题线蚯四线人 归、意特出四生面体以形蚓、形类 纳大图点常、五观玻存 表及动的鸟请动文 本小引以见引、察璃现 ，预物身类 3学物明 节有言及的、导巩蚯上状 是防的体之生和历 课什根蚯环怎学固蚓和， 干感主是所列环史 学么据蚓节二样生练引牛鸟 燥染要否以举节揭 到不上适动、区回习导皮类 还的特分分蚯动晓 的同节于物让分答。学纸减 是方征节布蚓物起 一，课穴并学蚯课生上少 湿法。?广的教， 些体所居归在生蚓前回运的 润；4泛益学鸟色生纳.靠物完的问答动原 的4蛔，处目类 习和活环.近在成前题蚯的因 ？了虫以。标就 生体的节身其实端并蚓快及 触解寄上知同 物表内特动体结验和总利的慢我 摸蚯生适识人 学有容点物前构并后结用生一国 蚯蚓在于与类 的什，的端中思端线问活样的 蚓人飞技有 基么引进主的的考?形题环吗十 体生行能着 本特出要几变以动，境？大 节活的1密 方征本“特节化下物.让并为珍 近习会形理切 法。课生征有以问的小学引什稀 腹性态解的 。2课物。什游题主.结生出么鸟 面和起结蛔关观题体么戏：要利明蚯？类 处适哪构虫系察：的特的特用确蚓等 ，于些特适。蛔章形殊形征板，这资 是穴疾点于可虫我态结式。书生种料 光居病是寄的们结构，五小物典， 滑生？重生鸟内学构，学、结的型以 还活5要生类部习与.其习巩鸟结的爱 是如原活生结了功颜消固类构线鸟 粗形何因的存构腔能色化练适特形护 糙态预之结的，肠相是系习于点动鸟 ？、防一构现你动适否统。飞都物为结蛔。和状认物应与的行是。主构虫课生却为和”其结的与题、病本理不蛔扁的他构特环以生？8特乐虫形观部特8征境小理三页点观的动位点梳相组等、这；，哪物教相，理适为方引些2鸟，育同师.知应单面导鸟掌类结了；？生识的位学你握日构解2互.。办特生认线益特了通动手征观识形减点它过，抄；察吗动少是们理生报5蛔？物，与的解.参一了虫它和有寄主蛔与份解结们环些生要虫其。蚯构都节已生特对中爱蚓。会动经活征人培鸟与飞物灭相。类养护人吗的绝适这造兴鸟类？主或应节成趣的为要濒的课情关什特临？就危感系么征灭来害教；？；绝学，育，习使。我比学们它生可们理以更解做高养些等成什的良么两好。类卫动生物习。惯根的据重学要生意回义答；的3.情通况过，了给解出蚯课蚓课与题人。类回的答关：系线，形进动行物生和命环科节学动价环值节观动的物教一育、。根教据学蛔重虫点病1.引蛔出虫蛔适虫于这寄种生典生型活的线结形构动和物生。理二特、点设；置2.问蚯题蚓让的学生生活思习考性预和习适。于穴居生活的形态、结构、生理等方面的特征；3.线形动物和环节动物的主要特征。

中兴集中网管日常操作维护介绍

中兴集中网管日常操作维护介绍
AG开通阶段，AG和SS上RTP资源配置不对应也会导致整个AG点电话无 法使用。在H248信令跟踪会发现SS在AG上报NOTIFY消息后直接向AG 回送错误消息。 • AG媒体流和信令流在到达CE设备后就分开了，如果媒体流经过的承载 网不通会出现通话时单通或双向无声，这时就只能用SS上的诊断测试工 具和登陆数据设备查找了。
用户数据是否关联（即用户数据“其他属性”里面的“V5用 户”项打勾）；AG/EPON用户重点检查是否TIDNAME是否 配置。 • 如果数据完全无误，可以通过跟踪H248消息和实时话务观察 来进行定位，如果在H248消息里发现是AG/EPON侧首先回 送了错误消息，对AG进行故障处理（一般此类故障都是硬件 方面，可以将AG上的用户端口或者用户对应的用户板复位） 。
• 3、数据区使用率大于阀值 含义 相关业务使用的数据区，已达到预分配容量的80%或者90%以上，都会 出现分别的告警。
四川省电信有限公司网络操作维护中心（省NOC）
日常故障
• 在接到故障申告后首先要判断故障的范围，是单独用户、一 个用户段、一个AG/EPON点、一个局向等。
• 1、单独用户点故障： • 遇到这种情况首先检查用户数据：V5用户重点检查L3地址和
CTRL/Z. • ncdxb200(config)#bgw • ncdxb200(config-bgw)#trace 协议 nod 域名 开始跟踪
ncdxb200(config-bgw)#stop tracing task 协议 停止跟踪
四川省电信有限公司网络操作维护中心（省NOC）
3952日常维护
• 四、软交换专用网络设备日常操作
B200日常维护 3952日常维护
四川省电信有限公司网络操作维护中心（省NOC）

中兴LTE网管操作指导书最全

2.脚本导入操作
脚本制作完之后，需要检查表头是否和导出来的规划数据完全一致，不一致需调整好。脚本导入分为三步：
第一步：将修改好的脚本数据导入网管
第二步：整表同步，如下图勾选（断链站不需要勾选）
第三步：增量同步，如下图勾选（断链站不需要勾选）
实时监控小区级干扰(频谱扫描):
第一步：
第二步：
第三步：
第四步：
第五步：点下一步
第六步
第七步：
第八步：同步任务
第九步：
第十步：
第十一步：
第十二步：
第十三步：频谱扫描图
实时CPU利用率监控
第一步:
第二步:
小区信令跟踪:
第一步：
第二步:
第三步:
第三步:
第四步:
灌包
1、找到网元IP：10.92.X.X
2、登陆远程桌面，运行中输入：
3、FTP登陆基站；telnet基站IP地址
1.在上方的搜索栏中，输入关键词“RET”，即可筛选出有关RET的命令。在[AISG设备]命令组中，双击「校准RET」命令，如图325所示。
图324双击「RET校准」命令
2.点击「运行」按钮 ，出现以下操作结果界面，如图326所示。
提示:
当操作结果显示成功，代表电调可以校准，在这种情况下设置电调下倾角一般不会有问题。
{pucchDeltaShf==0}[0..2046] step 3,
{pucchDeltaShf==1}[0..2046] step 3,
{pucchDeltaShf==2}[0..2047] step 1
{pucchDeltaShf==0}[36],
{pucchDeltaShf==1}[18],
如何创建查询任务分组(二)

中兴网管安装步骤

中兴网管安装步骤第一篇：中兴网管安装步骤中兴EPON网管安装步骤（严格按照步骤）安装前，将电脑的360安全卫士关闭并安装完毕后，将网管程序加入到信任程序内1、将下载的文件解压：2、打开文件后，点击 setup3、出现下图后，输入安装磁盘举例：E: 回车，也可以直接回车程序自动运行4、选择语言：点击下一步：下一步：将服务端程序前面勾去掉下一步：安装路径修改一下，程序默认在系统盘出现点击是下一步：点击开始安装下一步：点击保存下一步：下一步：点击完成安装完毕：桌面生成：点击 U31客户端将服务器地址更改为 10.253.217.5用户名为各县区名字的汉字密码第一次登陆，系统会让你自己设置。

第二篇：摄像机安装步骤安装监控摄像头八步骤安装视频监控摄像头做好以上八个步骤，一套简单模拟视频监控系统就完成了。

没有安装经验的客户以及安防小白们不用再担心和害怕了，如果照以上的步骤安装不能正常显示，先产看接线有木有问题，如果木有问题，再找摄像机本身拿下来上电测试，有的时候如果出现图像比较花的现象，可能是哪里的接线木有做好……目前很多用户买来了视频监控摄像头却不知道怎么安装，特别是一些家庭用户，本身摄像头数量又不多，如还要请工程商来帮安装的话，安装费了人家不干，给多了又觉得不划算，今天就教教您该如何去安装监控摄像头，其实只需八个步骤。

小型视频监控系统安装是非常简单的工作，没有基础知识的小白一样也能安装起来。

首先需要购买摄像头，最好买知名厂家的产品，产品性能有保障，还有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

购买装备工作：摄像头，电脑(或者硬盘录像机)，视频线(屏蔽性好的)，电源线。

监控摄像头安装八大步骤：1.选好要安装摄像头的位置，这个需要根据现场和事情情况的需要选择，别人帮不了你。

拿出监控摄像头支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具;按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。

IPRAN PTN技术及应用 第8章 中兴Netnuman U31网管介绍


U31网管的结构
8.2.1 硬件结构
3. 告警箱 告警箱是一种用来进行信息传递的工具。可以用来收集告警、告警恢复、 预警信息和日志数据，并通过告警箱将这些信息发送到预警中心，最终由 预警中心对信息进行分析处理并通知相关人员。 4. 网络设备 网络设备用于U31与网元设备或上层网管之间的网络连接。通常包括交换 机、路由器。 5. 可选设备 包括打印机、音箱等。
8.3.2 拓扑管理及网元创建
5.纤缆连接 方式二：自动发现
U31网管操作
8.3.2 拓扑管理及网元创建
5.纤缆连接 方式二：自动发现
U31网管操作
U31网管操作
8.3.3 告警管理
告警管理模块实时监控当前设备工作状态， 其功能如下： • 告警收集储存 该功能收集网元告警信息， 转换成用户定义的格式， 并保存到数据库中。 • 告警图形显示和定位 该功能有助于快捷方便地监督网络告警状态， 并提供实时的整体网络告警监控。 • 告警确认和反确认 该功能帮助用户处理解决、 未解决、 待解决的告警， 用户通过这些信息可以 了解系统运行状况和最新的告警。
8.3.2 拓扑管理及网元创建 3.数据同步
U31网管操作
U31网管操作
8.3.2 拓扑管理及网元创建
4 .配置单板 网管上创建的网元是没有单板的，网元的单板配置可以通过如下几种方法（注 意配置单板只能对已经上管的网元或设置过离线的网元进行操作）： 数据库上载，可以将设备中已经有的单板配置上载到网管上。 点击网元对应的槽位自动发现，网管会自动根据设备上实际插的单板，进行配 置单板。
2.网元创建 网元属性
U31网管操作
8.3.2 拓扑管理及网元创建
2.网元创建 网元图标
U31网管操作

中兴动环网管软件介绍


A
6
数据库存储程序
数据库存储程序的最主要的功能就是对上 报数据库进行存储。 监控量上报数据 状态量改变和遥调量改变上报数据 告警及告警消除上报数据
A
7
前置处理机
ZXM10系统是基于传输网络的网管监控系 统，以多种传输媒体为信息传输通道，网上 挂有多台前置机，以接受各个被监控设备采 集传输来的数据信息，并把实时信息有方向 性的传送给上一级监控中心，同时接受上一 级监控中心的命令对本地监控设备进行查询、 控制或调节 。
5. 支持线、矩形、标签、输入框、按钮、图片框、动画框、开关、仪 表、旋钮、计数器、计量仪器、进度条等数十种组态控件
6. 界面上的组态元素采用通用的ACTIVEX接口，可以不断进行扩充
7. 在低配置的机器上，如Pentium 166上就能运行自如
A
18
典型的组态界面
A
19
界面的组织
A
20
插入新控件
A
21
设备群组
A
22
网管系统5.x特性（7）
➢报表功能 ▪ 提供多种报表 ▪ 报表具有组态特性
A
23
网管系统5.x特性（8）
➢全面的权限管理 ▪ 值班人员、管理人员、超级用户
A
24
网管系统5.x特性（9）
➢安全可靠性 ▪ 监控网可以全面使用双路由机制 ▪ 主要设备都可实行双备份 ▪ 告警信息通过多种途径传送给用户 ▪ 故障定位 ▪ 对设备的控制和调节需要相应的权限 ▪ 重要操作均有记录（控制、调节、告警确认）
2. 可以同时打开8张以内的组态界面，方便同时对多个设备进行监控
3. 组态界面不是固定死的界面，可以根据运维的需要由超级用户进行 修改和自行设计，组态界面的编辑可以在线进行
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5
报表台月告警柱图
参照一类
6
数据库存储程序
数据库存储程序的最主要的功能就是对上 报数据库进行存储。 监控量上报数据 状态量改变和遥调量改变上报数据 告警及告警消除上报数据
参照一类
7
前置处理机
ZXM10系统是基于传输网络的网管监控系 统，以多种传输媒体为信息传输通道，网上 挂有多台前置机，以接受各个被监控设备采 集传输来的数据信息，并把实时信息有方向 性的传送给上一级监控中心，同时接受上一 级监控中心的命令对本地监控设备进行查询、 控制或调节 。
20
插入新控件
参照一类
21
设备群组
参照一类
22
网管系统5.x特性（7）
➢报表功能 ▪ 提供多种报表 ▪ 报表具有组态特性
参照一类
23
网管系统5.x特性（8）
➢全面的权限管理 ▪ 值班人员、管理人员、超级用户
参照一类
24
网管系统5.x特性（9）
➢安全可靠性 ▪ 监控网可以全面使用双路由机制 ▪ 主要设备都可实行双备份 ▪ 告警信息通过多种途径传送给用户 ▪ 故障定位 ▪ 对设备的控制和调节需要相应的权限 ▪ 重要操作均有记录（控制、调节、告警确认）
告警屏蔽
参照一类
16
网管系统5.x特性（6）
➢全新的组态界面 ▪ 界面提供对ActiveX技术和OLE技术的支持 ▪ 程序内置工业控制元件库 ▪ 元件库可不断扩充 ▪ 可全屏幕在线编辑组态 ▪ 重要动作：绑定 ▪ 组态页面的智能生成器（通过模板）
参照一类
17
组态界面
1. 可以以文字、颜色、图形、动画、声音等各种效果反映监控系统 的当前状态以及被监控的参数
参照一类
25
设备控制效果
参照一类
26
网管系统5.x特性（10）
➢良好的可扩充性 ▪ 端局的监控点可以方便地进行扩充 ▪ 端局数目可以方便地增加 ▪ 分业务台可以按需要增加（空调、电源）
参照一类
27
网管系统组成
三级监控中心 数据库服务器
局域网（TCP/IP）
上级管理层
监控业务台
接入设备
节点通讯机
远距离传输
本地网监控中心 （二级监控中心）
监控业务台
传输设备
本地管理层 本地网监控中心
前置机
数据库服务器/节点通讯机
远距离传输
采集控制层
远端被监控局1＃
远端被监控局M＃
远端被监控局K＃ SM SM SM
前置机
参照一类
1
监控中心网管组成
▪ 监控业务台（监控台、图像台、报表台） ▪ 节点通信机类
2
报表台一
报表台提供多种表现手段：报表、曲线、 柱形图。 报表台提供符合电总要求的日报表、月 报表、年报表和自定义报表。用户可修 改报表格式。 报表台提供自动打印功能。 查询结果不仅可输出到打印机，同时可 以存储成多种格式的文件方式（HTM、 Excel等）
参照一类
3
报表台二
报表台的曲线分三种：遥测量运行数据曲线、 运行状态曲线、蓄电池充放电曲线。 曲线坐标可任意缩放。 运行数据曲线中，可选用多种感兴趣的遥测 量曲线显示于同一页面上，方便比较。 蓄电池充放电曲线中，可选用总电压、多节 单体电压、总电流显示于同一页面中。
参照一类
4
报表台充放电曲线
参照一类
从前置机于整个网管系统中所处的作用来看， 相当于一个精简的综合业务台，它能够实现 通用的，可配置的设备接入，能够满足基站 的监控，同时符合大型监控系统的要求。
参照一类
8
配置程序
配置程序的功能是根据实际的设备情况，完 成对系统各基本表和配置表内容的正确填写， 并且把配置后的前置机本地数据库刷新到中 心数据库。
➢多种多样的传输和组网方式 ▪ DDN X.25 ISDN ▪ 2M的E1线路 ▪ Modem拨号 Modem专线 ▪ PC2M/DT2M ▪ 勤务通道
参照一类
10
网管系统5.x特性（2）
➢高速的监控响应能力 ▪ 模块轮询周期 (< 5秒) ▪ 快采告警、状态量改变、遥调量改变(<3秒) ▪ 慢采遥测量(<5秒) ▪ 增强型C/S结构，加快信息传递 ▪ 告警上报时间(<10秒)
参照一类
11
网管系统5.x特性（3）
➢标准的采集协议和很低的网络资源占用率 ▪数据按优先级进行发送避免网络阻塞 ▪ 网络流量不超过0.02/每局站（100个局站为2%）
参照一类
12
网管系统5.x特性（4）
➢较强的数据库支持和存储能力 ▪ 支持Sybase SQL Server数据库 ▪ ACCESS数据库
5. 支持线、矩形、标签、输入框、按钮、图片框、动画框、开关、 仪表、旋钮、计数器、计量仪器、进度条等数十种组态控件
6. 界面上的组态元素采用通用的ACTIVEX接口，可以不断进行扩充
7. 在低配置的机器上，如Pentium 166上就能运行自如
参照一类
18
典型的组态界面
参照一类
19
界面的组织
参照一类
2. 可以同时打开8张以内的组态界面，方便同时对多个设备进行监控
3. 组态界面不是固定死的界面，可以根据运维的需要由超级用户进 行修改和自行设计，组态界面的编辑可以在线进行
4. 由于组态界面的灵活性，可以制作出各种监控界面，如全网和局 站的电子地图、组网结构图、综合管理界面、各类设备的群组界 面、局站的电力流图、设备的组态界面、电源的均流图等，使得 界面的形式灵活多变，充分满足监控的要求
参照一类
13
网管系统5.x特性（5）
➢完善的告警和信息显示处理功能
▪ 紧急、重要、一般告警
▪ 告警提示窗口
▪ 声光告警（告警箱、声卡）
▪ 告警打印、告警寻呼、告警确认
▪ 其他信息提示（状态改变、重要动作）
▪ 告警过滤（找到最根本的告警）
▪ 告警屏蔽
▪ 告警延时
参照一类
14
当前告警窗口
参照一类
15
配置程序是M10网管系统软件的重要组成部分， 它主要由动力设备及环境集中监控系统的复 杂性而提出，配置程序与主体运行程序分离， 二者的联系以监控中心或前置机的本地数据 库为纽带，这样有利于整个系统程序更加精 炼，更加符合模块化的设计思想，从而更有 利于系统的扩容和程序的稳定。
参照一类
9
网管系统5.x特性（1）
