NetNumen U31网管安装指导手册

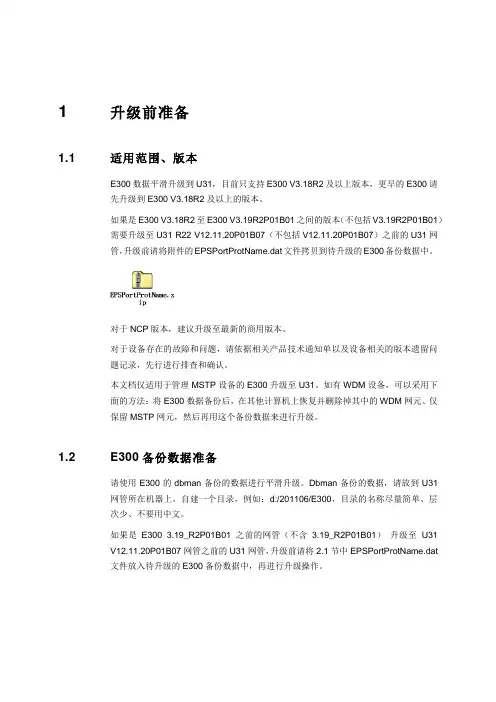

1 升级前准备1.1 适用范围、版本E300数据平滑升级到U31，目前只支持E300 V3.18R2及以上版本，更早的E300请先升级到E300 V3.18R2及以上的版本。

如果是E300 V3.18R2至E300 V3.19R2P01B01之间的版本（不包括V3.19R2P01B01）需要升级至U31 R22 V12.11.20P01B07（不包括V12.11.20P01B07）之前的U31网管，升级前请将附件的EPSPortProtName.dat文件拷贝到待升级的E300备份数据中。

对于NCP版本，建议升级至最新的商用版本。

对于设备存在的故障和问题，请依据相关产品技术通知单以及设备相关的版本遗留问题记录，先行进行排查和确认。

本文档仅适用于管理MSTP设备的E300升级至U31。

如有WDM设备，可以采用下面的方法：将E300数据备份后，在其他计算机上恢复并删除掉其中的WDM网元、仅保留MSTP网元，然后再用这个备份数据来进行升级。

1.2 E300备份数据准备请使用E300的dbman备份的数据进行平滑升级。

Dbman备份的数据，请放到U31网管所在机器上，自建一个目录，例如：d:/201106/E300，目录的名称尽量简单、层次少、不要用中文。

如果是E300 3.19_R2P01B01之前的网管（不含 3.19_R2P01B01）升级至U31V12.11.20P01B07网管之前的U31网管，升级前请将2.1节中EPSPortProtName.dat文件放入待升级的E300备份数据中，再进行升级操作。

1.3 E300支持但U31不支持的设备、单板、功能1. U31不支持的设备：自研及OEM的PCM设备目前的版本不支持。

2. 不支持的单板：对于E300支持但U31不支持的单板，在进行升级之前务必确认。

包括：RSEA单板、MSEx单板U31不支持；ATM单板当前版本预支持；VC3级联时隙不支持（即TGEB0310版本），具体如表1-1：表1-1 E300支持但U31不支持的单板3. 不支持的功能：网元NCP扩库。

LTE网管NetNumen U31使用手册登陆客户端进入拓扑界面1：告警监控查询点击按钮，可以查询当前的告警；点击网元树，可以搜网管中某一个小区的所有历史告警和当前告警;点击可打开批量站点查询当前告警或历史告警如：双击一个故障站点可观察该站机架组（故障RRU位置，故障板件位置）：双击一条故障信息或者一个故障RRU或板件可获取具体故障解释：2：性能统计：（导出日报/TOP5等报表）如图打开如下：现有模板指标提取：分别选择所需的指标，查询的站点和查询时间粒度：点击完成后得到查询结果，点击以下图标导出全部指标：3：配置管理（与规划表核对参数，修改邻区，PCI，PRACH）点击“配置”，打开网元管理：右击“成都_6.44.2.29”启动网元管理：同样右击启动配置管理：3.1配置管理---配置数据批量修改可以快速进行PCI、参考信号功率等的修改选中要操作的网元然后进入配置树以上为常见无线参数修改位置区域（建议在实际操作中学习）。

其中修改PCI时公共随机接入信道中时刻配置需与PCI顺序一一对应修改（及保证修改前后的PCI与时刻配置与修改前的大小对应顺序一致）：双击E-UTRAN FDD小区或其他位置，在右侧就显示相应待修改的参数。

修改完成后点击保存然后进行数据同步（同步前请确认在互斥权限管理中已申请到权限）：3.2配置—SON管理（ANR、X2等策略的开关及查询）打开后双击SON策略设置（查询与删除同理）：对于ANR的的开启，先单击FDD SON控制：点击打开选择网元窗口选择需要打开ANR的网元然后点击确定进行打开（注意一次选择网元有个数限制）：打开完成后点击FDD ANR策略再点击添加需打开的网元，操作同上：（注：ANR、X2等策略的打开都需先打开FDD SON控制再打开相应策略，关闭时一般只需关闭相应策略即可）3.3配置管理—数据导入/导出和规划数据导入/导出可分别获取网元无线配置数据和邻区规划相关数据以规划数据为例，点击规划数据导出（选择网元，制式及存储位置）：导出的数据经修改后，点击规划数据导入：增加完成后点击导入等待完成（注意格式与参数的准确性）。

NetNumen U31（BN）网管安装指导手册（for Windows）R1.0法律声明若接收中兴通讯股份有限公司（以下称为“中兴通讯”）的此份文档，即表示您已同意以下条款。

若不同意以下条款，请停止使用本文档。

本文档版权所有中兴通讯股份有限公司。

保留任何未在本文档中明示授予的权利。

文档中涉及中兴通讯的专有信息。

未经中兴通讯事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。

和是中兴通讯的注册商标。

中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。

在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。

在未经中兴通讯或第三方权利人事先书面同意的情况下，阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。

本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。

本文档按“现状”和“仅此状态”提供。

本文档中的信息随着中兴通讯产品和技术的进步将不断更新，中兴通讯不再通知此类信息的更新。

中兴通讯股份有限公司地址: 中国深圳市科技南路55号邮编518057网站: TSM-技术支持库邮箱: TSM售后文档库@版本更新说明产品版本资料版本资料编号资料更新说明R1.0 第一次发行作者资料版本日期作者审核者批准者R1.0 2012-1-15 朱建勇适用对象：U31网管维护人员使用建议：在阅读本文档之前，建议先了解下面的知识和技能：序号知识技能参考资料123后继资料：在阅读完本文档之后，你可能需要下面资料：序号参考资料资料说明123摘要章节描述错误!未找到引用源。

适用范围介绍本文档适用的范围介绍U31网管在专业的服务器平台上的安装方法错误!未找到引用源。

服务器平台安装方式错误!未找到引用源。

个人电脑安装方式介绍U31网管在个人电脑上的安装方法4 网管常见问题FAQ 介绍U31网管在安装过程中的常见问题以及处理方法目录1适用范围 (1)2服务器平台安装方式 (2)2.1安装准备 (2)2.1.1硬件环境 (2)2.1.2软件环境 (2)2.1.3安装盘 (4)2.2安装指导 (5)2.2.1典型安装 (6)2.2.2服务器程序安装 (22)2.2.3客户端程序安装 (23)2.3网管本身配置 (24)2.3.1配置LICENSE (24)2.3.2配置网管参数 (26)2.4网管启停 (31)2.4.1服务器启动 (31)2.4.2服务器退出 (34)2.4.3客户端启动 (35)2.4.4客户端退出 (38)2.5网管卸载 (39)3个人电脑安装方式 (45)3.1CTN产品 (45)3.2OTN/MSTP产品 (46)4U31网管常见问题FAQ及注意事项 (48)4.1安装好网管后如何查询网管规模 (48)4.2网管运行前必须调整NT操作系统TCPIP半开连接数大小 (48)4.3网管运行前必须调整WINDOWS操作系统分配端口数大小 (50)图目录图2-1 安装盘图示 (5)图2-2 解压路径设置 (6)图2-3 解压文件 (7)图2-4 语言选择对话框 (7)图2-5 软件许可协议对话框 (8)图2-6 安装方式选择对话框 (9)图2-7 分层配置 (9)图2-8 选择网络规模对话框 (10)图2-9 安装规模提示信息 (10)图2-10 安装产品选择对话框 (12)图2-11 数据库连接配置对话框 (13)图2-12 数据库连接成功 (13)图2-13 数据库参数设置1 (14)图2-14 主机信息配置对话框 (15)图2-15 系统信息检测对话框 (15)图2-16 安装信息确认对话框 (16)图2-17 解压拷贝文件 (17)图2-18 数据库初始化对话框 (18)图2-19 数据库安装 (19)图2-20 参数配置对话框 (19)图2-21 系统初始化1 (20)图2-22 系统初始化2 (20)图2-23 系统初始化3 (21)图2-24 安装完成对话框 (21)图2-25 安装完成后的网管目录 (22)图2-26 安装完成服务器端程序后的网管目录 (23)图2-27 安装完成客户端程序后的网管目录 (24)图2-28 查看license信息菜单 (25)图2-29 license示例 (25)图2-30 网管配置中心入口 (26)图2-31 网管配置中心界面 (27)图2-32 主进程IP配置界面 (28)图2-33 修改console实例界面1 (29)图2-34 修改console实例界面2 (29)图2-35 数据库连接配置界面 (30)图2-36 配置网管管理者ID (31)图2-37 启动控制台进程 (32)图2-38 控制台客户端启动 (32)图2-39 U31网管进程启动1 (33)图2-40 U31网管进程启动2 (34)图2-41 服务器关闭对话框 (35)图2-42 客户端启动对话框 (36)图2-43 局名称配置对话框 (36)图2-44 配置局名称和IP地址对话框 (37)图2-45 选择或输入服务器地址 (37)图2-46 U31网管拓扑图视图 (38)图2-47 退出确认提示框 (38)图2-48 U31网管卸载入口 (39)图2-49 卸载网管1 (39)图2-50 卸载网管2 (40)图2-51 卸载网管3 (41)图2-52 卸载网管4 (41)图2-53 卸载网管5 (42)图2-54 卸载网管6 (42)图2-55 卸载网管7 (43)图2-56 卸载网管8 (43)图3-1 CTN 删除和console实例的关联 (46)图3-2 OTN/MSTP删除和console实例的关联1 (47)图4-1 事件警告描述 (49)图4-2 TCPip半开连接数调整界面 (50)图4-3 注册表修改界面1 (52)图4-4 注册表修改界面2 (53)表目录表2-1 不兼容软件清单 (3)1 适用范围本文档针对基于承载网产品的U31网管（即NetNumen U31 （BN），下文简称U31）介绍，对其在windows平台上的安装过程以及该过程中可能会遇到的问题进行说明。

中兴L T E U31网管简易操作指南(总20页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--LTE网管U31简易操作登陆网管系统……概述：打开配置，单击网元管理右击SDR-OMMB-LTE，点击启动网元管理一：动态管理1；击动态管理，在该页面下，可以查询小区状态，关断小区，解关断小区（MMB网管：在视图——动态管理）在动态管理选中要操作的网元单击中的第二个图标，点击E-UTRANTDD小区双击查询小区状态点击执行关断小区，解关断小区，和查询小区状态一样的操作，如下：查询小区状态，执行的结果如下：点击中的可以导出结果二：配置管理（与规划表核对参数，修改邻区，PCI，PRACH）1：点击配置管2：单击配置管理，点击配置数据批量修改可以进行PCI，子帧配比等的修改选中要操作的网元双击E-UTRAN TDD小区与规划数据核对，PCI，子帧配比等如有错误，修改好之后进行保存，保存之后进行数据同步（注：同步时切记只选择TD-LTE，不选择TD-SCDMA；只进行增量同步，不要进行整表同步）在配置管理——邻区调整工具，进行简单的添加邻区(单站验证阶段，一般只添加本站的邻区，或者附近1，2个站邻区关系的添加。

后续簇优化阶段需要配合SNO软件规划邻区)添加邻区之后同样需要数据同步。

3：配置管理下也可以进行规划数据的导出：选择要导出的网元（注意：模版类型选择：TD-LTE）三：统一数据跟踪（进行频谱和信令的跟踪）1：频谱跟踪（观察小区的底噪）（MMB网管：在视图——统一数据跟踪）点击第一个通用设置按钮选择要跟踪的网元点击第二个按钮开启超级模式：键盘锁定大写模式，同时摁住SUR三个键，在对话框中输入大写SUPER点击确定，如下图：（最低下一行多出了频谱扫描）点击频谱扫描选择要跟踪的小区，注：子帧号选择为2点右下方的“+”号添加注：观察对象，选择为点击执行（同步）按钮：点击频谱绘图按钮，结果如下：NIAvg在-116dBm为正常，大于-116dBm则为有底噪点击可以暂停跟踪2：信令跟踪：同频谱扫描一样，先选择要跟踪的网元，点击UE级小区选择小区；在观察对象中选择，标准信令和业务观察；点击执行按钮，结果如下：四：诊断测试：（更新到最新的经纬度，与规划表核对是否有出入）经度、维度（配置）项是手工输入进去的，网元项系统自动识别的，如果差别较大可以ctal+a拷贝出来告诉测试人员。

统一网管系统NetNumenN31-V4安装说明一、软硬件配置要求 (2)1、统一网管系统一般的软硬件推荐配置 (2)2、其他系统要求 (2)二、NetNumenN31软件安装 (2)安装内容 (3)1、安装NetNumenN31软件 (3)1.1 安装准备 (3)1.2 安装步骤 (4)1.3 推荐的客户端安装步骤 (15)2、安装NetNumenN31数据库 (15)三、NetNumenN31网管系统文件目录层次介绍 (21)四、网管系统运行 (21)1.服务器端启动 (22)2.客户端启动 (22)启动和登录 (22)启动完成 (23)一、软硬件配置要求1、统一网管系统一般的软硬件推荐配置网管系统安装盘文件系统：NTFS。

二、NetNumenN31软件安装摘要本章将介绍NetNumenN31软件的安装过程。

安装内容安装NetNumenN31软件；安装NetNumenN31数据库；1、安装NetNumenN31软件1.1安装准备在安装此软件前，要求系统已经安装：对网管服务器要求：A) 操作系统Windows 2000/2003如果安装Windows 2000，要求如下：Windows 2000 Server 中文版或Windows 2000 Advanced Server 中文版，打w2ksp4补丁，并已经通过Windows Update从微软的网站更新了最新的关键补丁；如果安装Windows 2003，要求如下：Windows 2003 Server 中文版，打w2k3sp1补丁，并已经通过Windows Update 从微软的网站更新了最新的关键补丁；B) 数据库SQL Server 2000 / SQL Server 2005如果安装SQL Server 2000，要求如下：MS SQL Server 2000 Standard Edition 中文版，打sql2ksp3或者sp4补丁。

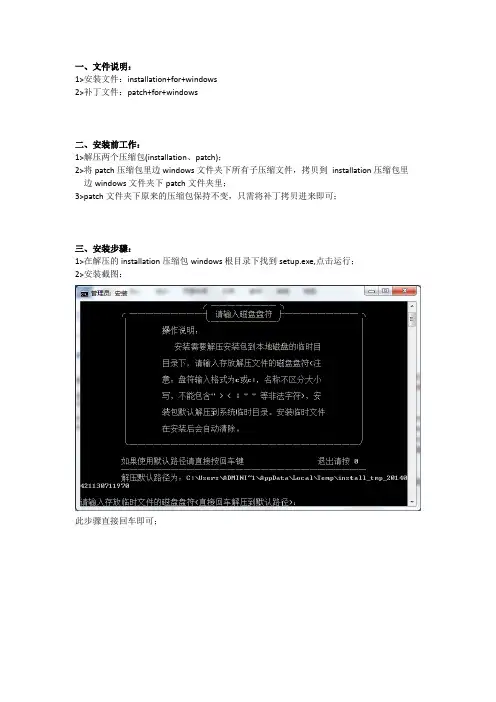

一、文件说明：1>安装文件：installation+for+windows2>补丁文件：patch+for+windows二、安装前工作：1>解压两个压缩包(installation、patch)；2>将patch压缩包里边windows文件夹下所有子压缩文件，拷贝到installation压缩包里边windows文件夹下patch文件夹里；3>patch文件夹下原来的压缩包保持不变，只需将补丁拷贝进来即可；三、安装步骤：1>在解压的installation压缩包windows根目录下找到setup.exe,点击运行；2>安装截图：此步骤直接回车即可；注意此步骤选择初始安装和客户端程序，不要勾选服务器程序；勾选承载传输产品管理和承载网资源视图；检测通过，直接开始安装，之后的选择项全部使用默认值，点击下一步即可；四、补丁查看以及补丁的安装方法：1、找到网管安装目录C:\netnumen\ems\uuf（此位置为网管安装目录），运行runpatchtool.bat，出现标红的补丁表示补丁已安装：2、如果出现补丁未打上的情况，按照以下步骤重新打入补丁：（1）找到如下网管目录：C:\netnumen\ems\uuf\packages（此位置为网管安装目录，根据本地主机安装情况而定）（2）将V12.14.10+-B07-SP004+(patch+for+windows)压缩包里边的子压缩包，拷贝到C:\netnumen\ems\uuf\packages下；（3）运行文件：C:\netnumen\ems\uuf下run-patch.bat批处理文件，点击下一步：网管所在路径，为网管安装的根目录；之后的操作选择都属于默认操作，点击下一步即可完成补丁的打入；操作完成之后，重复1中的补丁查看方法，检查补丁是否正确打入。

NetNumen U31（BN）网管安装指导手册（for Windows）法律声明若接收中兴通讯股份有限公司（以下称为“中兴通讯”）的此份文档，即表示您已同意以下条款。

若不同意以下条款，请停止使用本文档。

本文档版权所有中兴通讯股份有限公司。

保留任何未在本文档中明示授予的权利。

文档中涉及中兴通讯的专有信息。

未经中兴通讯事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。

和是中兴通讯的注册商标。

中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。

在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。

在未经中兴通讯或第三方权利人事先书面同意的情况下，阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。

本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。

本文档按“现状”和“仅此状态”提供。

本文档中的信息随着中兴通讯产品和技术的进步将不断更新，中兴通讯不再通知此类信息的更新。

中兴通讯股份有限公司地址:中国深圳市科技南路55号邮编518057网站: TSM-技术支持库邮箱:版本更新说明作者适用对象：U31网管维护人员使用建议：在阅读本文档之前，建议先了解下面的知识和技能：后继资料：在阅读完本文档之后，你可能需要下面资料：关于这篇文档摘要目录1适用范围.................................................... 错误!未定义书签。

2服务器平台安装方式.......................................... 错误!未定义书签。

安装准备............................................... 错误!未定义书签。

硬件环境......................................... 错误!未定义书签。
