SG090-01 ShutDown 自动报警反应流程

1、复位报警设备按
键按
键系统自动复位；
2
按
键；
3、系统手动
按
键；
4、信息查询
进行查询；
海湾JB-QT-GST-9000火灾报警系统是通过光电式感温、感烟探测器对大厦进行24小时监测，同时中控室值班人员也需实行24小时值班制度，消防主机一出现信号，即通知火警就近岗位人员跟进（跑点），如经确认有灾情出现，即进入火警应急程序，启动微型消防站，并开启消防联动设备、设施及消防广播系统。

海湾JB-QT-GST-9000报警系统操作流程图
屏幕显示操作流程
1、卷帘启动
2、消防广播进行疏散；
3
1
手动控制盘操作流程 多线控制盘操作流程。

断电报警器VMS-3000-DDVer2.0目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要技术指标 (3)1.4系统框架图 (4)1.5产品选型 (5)第2章硬件连接 (5)2.1设备安装前检查 (5)2.2接口说明 (5)2.2.1电源及485信号接线 (5)2.2.2继电器接口接线 (5)2.2.3具体型号接线 (5)2.3安装方式 (6)第3章配置软件安装及使用 (7)3.1传感器接入电脑 (7)3.2传感器监控软件的使用 (8)第4章通信协议 (9)4.1通讯基本参数 (9)4.2数据帧格式定义 (9)4.3寄存器地址 (9)4.4通讯协议示例以及解释 (10)第5章常见问题及解决方法 (10)第1章产品简介1.1产品概述该报警器能够进行单相电断电检测，三相三线、三相四线断电及缺相检测。

报警信号可选485输出，亦可选开关量干接点输出。

485输出为标准ModBus-RTU ，最远通信距离2000米，可直接接入现场的PLC 、工控表、组态屏或组态软件。

设备采用卡轨式外壳，即可壁挂安装也可现场安装于标准DIN35mm 导轨，广泛适用于机房机柜、通信基站、配电室、环网柜、开闭所的断电检测以及其它需断电报警的场所。

1.2功能特点采用我公司专利技术，可兼容检测单相AC220V 、三相三线制、三相四线制AC380V ，内部算法自动识别外部电网。

1.3主要技术指标供电DC10-30V最大功耗继电器输出 1.2W RS485输出0.4W检测电压单相三相三线制三相四线制变送器电路工作温度-20℃~+60℃，0%RH~80%RH 输出信号继电器输出常开触点RS485输出RS485(ModBus 协议)设备尺寸：设备尺寸图（单位：mm ）1.4系统框架图本产品也可以多个传感器组合在一条485总线使用，理论上一条总线可以254个485传感器，另一端接入带有485接口的PLC、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试（在使用该配置软件时只能接一台设备）。

版本号：30125000210120SG-A92 型火灾声光警报器使用说明书------安装、使用产品前，请详细阅读产品使用说明书-----一、产品概述SG-A92 型火灾声光警报器（以下简称声光警报器，如无特殊说明均默认为智能型）是与我公司生产的总线型火灾报警控制器配套使用的产品。

声光警报器采用微处理器控制，能与控制器实时通讯，接收控制器给出的控制命令。

巡检工作状态时，声光警报器的红色状态指示灯闪烁；当事故发生时，声光警报器接收到控制器的启动命令后动作，发出耀眼的闪光信号和刺耳的声报警信号，提醒现场人员迅速了解现场发生火警，尽快采取措施进行疏散，避免产生重大事故。

按下控制器上的复位键，可使声光警报器恢复监视状态。

“”声光警报器用于事故现场的声音报警和闪光报警，可用于高层住宅、公共场所、酒店、娱乐场所、工厂、商场、医院、学校、写字楼、证券交易所等场所，尤其适用于能见度低或有烟雾产生的场所。

二、产品特点全电子编码，地址号码及工作模式均可通过编码器现场改写，通过编码器可设置为普通型声光警报器。

声光警报工作模式自由设置，可声与光同时报警，也可声或光独立报警，适应于不同的工作环境。

采用独立底座，安装、调试、维护简单方便。

光显示采用多只超高亮白色发光二极管作为光源，显示醒目、寿命长、功耗低。

可实现防拆功能。

三、产品技术参数1.执行标准：GB 26851-20112.工作方式：无极性二线制3.工作电流：静态电流＜1mA，报警电流＜8mA，相对湿度：95%（40℃±2℃ 无凝露）4.使用环境：温度：-10℃～+55℃≤5.变调周期：3.5s～5.0s6.闪光频率：1.0Hz～1.5Hz7.报警音量：80dB～100dB8.外型尺寸：111×111×50（mm）（带底座）9.重量：130g（带底座）10.使用场所：室内（非住宅）11.编码方式：电子编码12.配接主机：火灾报警控制器、消防联动控制器四、产品外观及尺寸（见图1）图1（单位：mm）五、产品使用与工程应用1.配套安装底座示意图，如图2 所示：图22.接线方式：声光警报器通过两线制总线接入相兼容的火灾报警控制系统，采用无极性连接，总线的L1、L2 与配套底座的1 端和3 端相连。

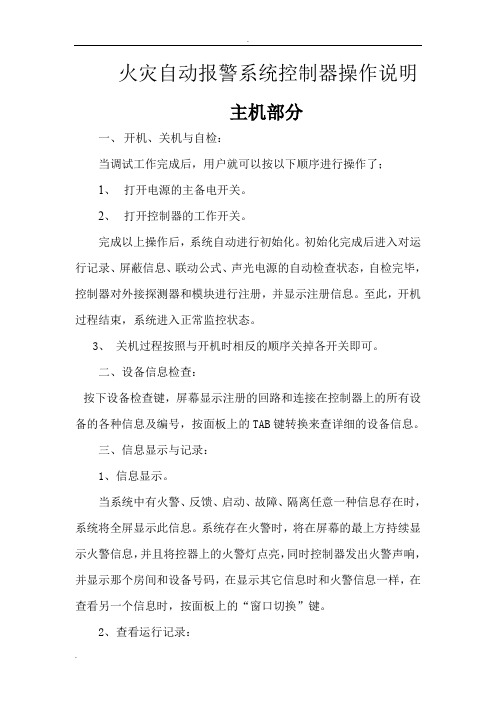

火灾自动报警系统控制器操作说明主机部分一、开机、关机与自检：当调试工作完成后，用户就可以按以下顺序进行操作了；1、打开电源的主备电开关。

2、打开控制器的工作开关。

完成以上操作后，系统自动进行初始化。

初始化完成后进入对运行记录、屏蔽信息、联动公式、声光电源的自动检查状态，自检完毕，控制器对外接探测器和模块进行注册，并显示注册信息。

至此，开机过程结束，系统进入正常监控状态。

3、关机过程按照与开机时相反的顺序关掉各开关即可。

二、设备信息检查：按下设备检查键，屏幕显示注册的回路和连接在控制器上的所有设备的各种信息及编号，按面板上的TAB键转换来查详细的设备信息。

三、信息显示与记录：1、信息显示。

当系统中有火警、反馈、启动、故障、隔离任意一种信息存在时，系统将全屏显示此信息。

系统存在火警时，将在屏幕的最上方持续显示火警信息，并且将控器上的火警灯点亮，同时控制器发出火警声响，并显示那个房间和设备号码，在显示其它信息时和火警信息一样，在查看另一个信息时，按面板上的“窗口切换”键。

2、查看运行记录：按下“记录检查键”系统将显示运行记录信息，每条信息包括记录信息发生的时间、六位编码、类型及内容提要。

3、信息的打印：在查看运行记录时，若当前打印机处于选择打印状态时，可以选中要打印的信息条，按下“确认”键就可以将记录的信息打印出来。

另外，当控制器处于“即时打印”状态时，控制器还可随时将系统中的各种信息打印出来。

四、消音：在发生火警或故障等警报情况下，控制器的扬声器会发出相应的警报声加以提示。

五、火警及故障的处理方法：1、火警的一般处理方法：（1）、探测器报火警时，根据主机报警点找到对应火警位置后立即到现场确认是否有火情。

（2）、若有火情，应立即启动火灾应急预案，组织人员灭火，并向消防部门报警。

待火灾被扑灭后，回控制室将主机复位。

（3）、若无火情，即为误报，直接回控制室将主机复位，同时记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动，并记录；如是出现有规律的误报，请联系售后服务人员解决。

中国移动通信集团湖北有限公司网管中心预处理手册（华为MSC-MGW）【设备型号】：UMG8900【设备类型】：MGW【硬件平台】：OSTA【软件版本】：UMG8900V200R003/ UMG8900V200R005【预处理手册版本】：V1.1【本次版本更新时间】：2007年7月目录目录 (1)1、严重告警 (4)§1.1虚拟媒体网关迁移出业务态(ALM:1802) (4)§1.2主备倒换失败(ALM:0001) (6)§1.3 单板硬件故障(ALM:0007) (7)§1.4 单板硬件模块故障(ALM:0021) (9)§1.5 单板故障(ALM:0040) (10)§1.6 单机框不可用(ALM:0041) (11)§1.7 硬盘空间拥塞(ALM:1412) (12)§1.8 SPF扣板故障(ALM:3902) (13)§1.9 接口芯片异常(ALM:2633) (14)§1.10 逻辑工作不正常(ALM:2634) (15)§1.11 SDH信号丢失LOS(ALM:1201) (15)§1.12 SDH帧定位丢失(ALM:1202) (16)§1.13 接口故障(ALM:3209) (17)§1.14 M3UA目的实体路由无效(ALM:3991) (19)§1.15 M3UA路由无效(ALM:3992) (20)§1.16 M3UA目的信令点不可达(ALM:3993) (22)§1.17 MTP3目的信令点不可达(ALM:3980) (23)§1.18 L2UA链路组故障(ALM:3905) (25)2、重要告警 (27)§2.1 接收信号丢失(ALM:2601) (27)§2.2 接收时钟丢失(ALM:2602) (28)§2.3 CPU拥塞(ALM:1402) (30)§2.4 硬盘空间过载(ALM:1411) (31)§2.5 MBLU单板芯片故障(ALM:2001) (32)§2.6 FLU故障(ALM:2006) (33)§2.7 SPF扣板CPU过载(ALM:3850) (34)§2.8 配电框电路电源故障告警(ALM:317) (35)§2.9 TC U或VPU或ECU单板硬件告警(ALM:1613) (35)§2.10 BAM系统文件损坏告警(ALM:270) (36)§2.11 FE级联网口故障(ALM:0026) (37)§2.12 单板控制网口故障(ALM:37) (38)§2.13 GE级联光口故障(ALM:605) (39)§2.14 级联光口故障(ALM:807) (40)§2.15 级联链路连接与配置不符(ALM:818) (41)§2.16 级联链路连接错误(ALM:819) (42)§2.17 GE通道故障(ALM:1606) (43)§2.18 GE通道光模块故障(ALM:2002) (44)§2.19 GE通道CDR故障(ALM:2003) (45)§2.20 TDM通道光模块故障(ALM:2004) (45)§2.21 参考源丢失(ALM:2202) (46)§2.22 恒温晶体输出信号丢失(ALM:2204) (48)§2.23 时分交换芯片时钟丢失(ALM:2631) (50)§2.24 时分交换芯片时钟未锁定(ALM:2632) (51)§2.25 单板时钟故障(ALM:804) (52)§2.26 NET板主用时钟失锁(ALM:808) (53)§2.27 BLU时钟故障(ALM:2007) (54)§2.28 DDS输出信号丢失(ALM:2206) (55)§2.29 时钟丢失(ALM:2407) (57)§2.30 38M时钟故障(ALM:2524) (58)§2.31 34M/45M时钟故障(ALM:2527) (58)§2.32 12M时钟故障(ALM:2528) (59)§2.33 77M时钟丢失(ALM:2635) (59)§2.34 32M时钟丢失(ALM:2636) (60)§2.35 2K时钟丢失(ALM:2637) (61)§2.36 38M时钟丢失(ALM:3258) (61)§2.37 SPF时钟丢失(ALM:3900) (62)§2.38 SCTP信令链路拥塞(ALM:407) (64)§2.39 信令链路故障告警(ALM:409) (66)§2.40 信令半永久连接故障(ALM:802) (68)§2.41 M3UA链路故障(ALM:1250) (69)§2.42 M3UA链路故障(ALM:3990) (70)§2.43 SPF扣板链路故障(ALM:3851) (72)§2.44 L2UA链路拥塞(ALM:3904) (73)§2.45 MTP链路(ALM:3981) (74)§2.46 M3UA链路SCTP拥塞(ALM:3994) (75)3、次要告警 (77)§3.1 E1/T1时钟信号丢失(ALM:2401) (77)§3.2 E1/T1告警指示(ALM:2402) (78)§3.3 E1/T1远端告警(ALM:2403) (79)1、严重告警§1.1虚拟媒体网关迁移出业务态(ALM:1802)【告警标题（网管呈现）】：虚拟媒体网关迁移出业务态【告警标题含义】：当虚拟媒体网关因某种外界原因迁移出业务态时产生此告警。

火灾自动报警及联动系统简单操作说明培训消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器。

整个系统管理部分：包括各型控制器。

联动控制：各种模块。

辅助部分：包括电源盘、火灾显示盘、CRT等。

探测器的作用：监视保护区，把火警信息传给控制器，包括感烟、感温、感光等多种类型。

控制器的作用：接收显示火警信息，手动自动控制联动设备。

模块的作用：接收控制器的控制灭火设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。

电源盘的作用：输出直流24V电源，给模块、火灾显示盘等设备供电。

火灾显示盘的作用：在保护区内与控制器同步显示火警信息，有数字式、液晶式、图形式三种。

CRT的作用：有火警等信息时，用图形化显示具体位置，并可对联动设备进行操作。

二、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开工作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括火灾显示盘）开关，后开主机开关。

（柜式控制器开机前先打开后面的空气开关）控制器部分开机后，再打开消防电话主机、消防广播系统的卡座、功放、CRT等。

9000主机先开2机箱,再开1号机箱．关机则反之．２）说明：工作开关、备电开关位置：见具体设备及相应使用说明书，不明之处请与海湾公司技术服务部联系。

打开备电开关作用：平时给备电充电，交流掉电时备电自动投入使系统保持正常工作。

２、开机时注意事项：１）主电是否正常（交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障）；２）备电是否正常（备电故障指示灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２６２7ｖ之间）；４）各个指示灯、数码管、液晶屏是否正常点亮，声音是否正常；５）是否显示总线故障，如显示表示总线短路，应立刻关机，待排除线路故障后再开机。

３、控制器开机时的正常显示过程：依次点亮指示灯、数码管，液晶屏，显示各种信息，并顺序发出各种声音（火警、故障、动作等声音），然后检测总线和通讯线上所连接的设备。

040610SG-01K 声光报警器使用说明书一、总述1、 SG-01K 声光报警器用于在事故现场的声音报警和闪光报警，尤其适用于报警时能见度低或事故现场有烟雾产生的场所。

2、 只需接通DC24V 电源，即可工作：发出刺眼的闪光信号和大于85dB 的声报警信号，让现场人员迅速知道现场已发生事故，尽快采取措施进行疏散，避免产生重大人员、财物损失。

3、 可应用在所有DC24V 电压工作的火灾报警控制系统、安防监控报警系统及其他报警系统中。

4、 通过控制模块可接入编码/模拟量火灾报警控制系统中。

5、 通过智能控制模块可接入分布智能火灾自动报警控制系统中。

6、 作为气体灭火报警控制系统中的声、光报警装置。

7、 具有低功耗、长寿命、安装灵活、方便等特点。

8、 SG-01K 声光报警器可用于住宅、酒店、娱乐、工厂、商场、医院、学校、写字楼等公共场所。

二、主要技术参数及安装1、主要技术参数a)、工作电压：DC 20V ～DC 28V b)、工作电流：≤100mA （DC 24V ） c)、闪光频率：1次/S d)、报警音量：＞85dBe)、工作环境：温度：-10℃～+55℃ 相对湿度：≤95%（40℃ 无凝露） 2、 接线端子图（图1）/ 系统接线示意图（图2）3、 安装尺寸图（图3）4、 安装及使用说明a)、 安装： 安装时把底座上的防盗锁孔朝斜上方（如图4所示），然后将底座固定好，按系统连线示意图所示连接导线（端子1连接GND 地线，端子3连接+24V 线，端子2、4不连线），把图4所示的B 剪掉后，再将声光报警器在底座上拧紧。

b)、拆卸：由于声光报警器有防盗功能，装上后不能直接把它拧下来，必需用一根细杆按图4所示把防盗装置A 挑起才能拧动，否则将会损坏声光报警器。

c)、使用：声光报警器接通DC 24V 电源信号，即可工作；要使声光报警器停止工作，需断开DC24V 电源。

三、注意事项1、 安装接线时请注意端子标注和极性。
