当前位置：文档之家 › 生物异丁醇脱水制异丁烯催化剂的研究_张丽丽

生物异丁醇脱水制异丁烯催化剂的研究_张丽丽

  • 格式：pdf
  • 大小：238.94 KB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

异丁醇脱水制备异丁烯反应热力学

异丁醇脱水制备异丁烯反应热力学

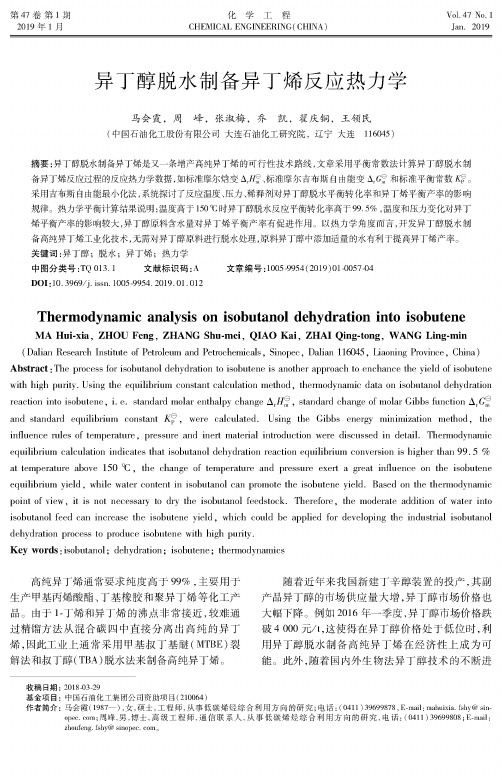

第47卷第1期2019年1月化学工程CHEMICAL ENGINEERING!CHINA)Vol.47 No.1Jan.2019异丁醇脱水制备异丁烯反应热力学马会霞，周峰，张淑梅，乔凯，翟庆铜，王领民!中国石油化工股份有限公司大连石油化工研究院，辽宁大连116045)摘要:异丁醇脱水制备异丁烯是又一条增产高纯异丁烯的可行性技术路线，文章采用平衡常数法计算异丁醇脱水制备异丁烯反应过程的反应热力学数据，如标准摩尔焓变、标准摩尔吉布斯自由能变）6A和标准平衡常数G.。

采用吉布斯自由能最小化法，系统探讨了反应温度、压力、稀释剂对异丁醇脱水平衡转化率和异丁烯平衡产率的影响规律。

热力学平衡计算结果说明:温度高于150L时异丁醇脱水反应平衡转化率高于99.5%，温度和压力变化对异丁烯平衡产率的影响较大，异丁醇原料含水量对异丁烯平衡产率有促进作用。

以热力学角度而言，开发异丁醇脱水制备高纯异丁烯工业化技术，无需对异丁醇原料进行脱水处理，原料异丁醇中添加适量的水有利于提高异丁烯产率。

关键词:异丁醇；脱水；异丁烯；热力学中图分类号:T Q013.1文献标识码:A文章编号=1005-9954(2019)01:057:4D O I：10.3969/j.is s n. 1005-9954.2019.01.012Thermodynamic analysis on isobut^nol dehydration into isobuteneM A H u i-^ia，ZH O U Feng，ZH AN G Shu-m ei，Q IA O K a i，Z H A I Q ing-tong，W ANG Ling-m in (Dalian Research Institute of Petroleum and Petrochemicals,Sinopec,Dalian116045,Laoning Pro A b s tra c t；The process for isobutanol dehydration to isobutene is anotiier approach to enchance the yield of isobutene with high ing the equilibrium constant calculation method，thermodynamic data on isobutanol dehydration reaction into isobutene，i.e.standard molar enthalpy change，standard change of molar Gibbs functionand standard equilibrium constant G p，were ing the G ibbsenergy minimization method，the influence rules of temperature，pressure and inert material introduction were discussed equilibrium calculation indicates that isobutanol dehydration reaction equilibrium conversion is higher than99.5 %at temperature above150 〇C，the change of temperature and pressure exert a great influence on the isobutene equilibrium yie ld，while water content in isobutanol can promote the isobutene yield.Based on the thermodynamic point of view，it is not necessary to dry the isobutanol feedstock.Therefore，the moderate addition of water into isobutanol feed can increase the isobutene yie ld，which could be applied for developing the industrial isobutanol dehydration process to produce isobutene with high purity.Key words；isobutanol；dehydration；isobutene；thermodynamics高纯异丁烯通常要求纯度高于99%，主要用于 生产甲基丙烯酸酯、丁基橡胶和聚异丁烯等化工产 品。

一种低浓度叔丁醇脱水制备异丁烯的方法[发明专利]

一种低浓度叔丁醇脱水制备异丁烯的方法[发明专利]

(10)申请公布号 CN 102690159 A(43)申请公布日 2012.09.26C N 102690159 A *CN102690159A*(21)申请号 201110070848.8(22)申请日 2011.03.23C07C 11/09(2006.01)C07C 1/24(2006.01)(71)申请人中国石油天然气股份有限公司地址100007 北京市东城区东直门北大街9号中国石油大厦(72)发明人周金波 董炳利 王艳飞 李长明李吉春 伏妍 程中克 苟文甲张志喜 倪岩 任海鸥 樊英杰许江 马应海 刘飞(74)专利代理机构北京市中实友知识产权代理有限责任公司 11013代理人张茵(54)发明名称一种低浓度叔丁醇脱水制备异丁烯的方法(57)摘要一种采用低浓度叔丁醇制备异丁烯的方法，其特征在于采用精馏塔对叔丁醇进行分离，直接从侧线采出接近共沸组成的叔丁醇-水混合物进入固定床反应器，反应产物再返回精馏塔。

该精馏塔塔顶冷凝器为部分冷凝器，液相基本处于全回流状态，只有少量采出，为的是防止碳八副产在塔内富集，汽相采出异丁烯产品并经冷凝器深冷后转化为液相异丁烯产品，塔釜采出另一产物水，本发明中精馏塔和反应器形成一系统，通过调整精馏塔的操作，就能够达到叔丁醇完全反应并实现产物的分离，塔釜采出水，塔顶得到高纯异丁烯产品。

本方法设备投资少，催化剂装填方便，能耗低，易于操作，异丁烯产品纯度高。

(51)Int.Cl.权利要求书1页 说明书4页 附图1页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 4 页 附图 1 页1/1页1.一种低浓度叔丁醇脱水制备异丁烯的方法，包括质量浓度为5％～15％的叔丁醇溶液进入精馏塔下部进行分离，塔釜采出水，塔顶产物进入一分凝器，分凝器液相采出量占原料进料量的质量百分比为0.05％～5％，其余回流，汽相采出异丁烯产品进入另一冷凝器进行冷凝得到液相异丁烯产品，其特征在于精馏塔侧线采出接近共沸组成的叔丁醇-水混合物进入固定床反应器中，采出位置为精馏塔第2～8块理论板，固定床反应器的反应产物重新返回精馏塔中部进行分离。

叔丁醇催化精馏脱水制异丁烯装置能耗

叔丁醇催化精馏脱水制异丁烯装置能耗

叔丁醇催化精馏脱水制异丁烯装置能耗下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着全球对能源资源的需求不断增长，能源行业正面临着巨大的挑战和机遇。

用于制造异丁烯的催化剂和异丁烯的制造方法[发明专利]

用于制造异丁烯的催化剂和异丁烯的制造方法[发明专利]

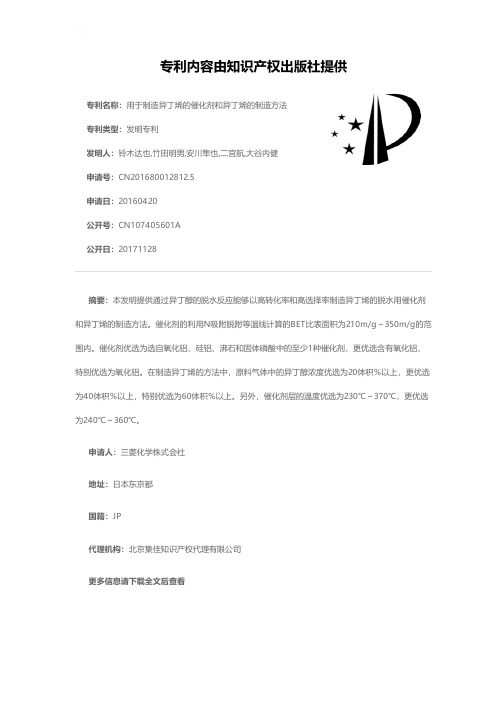

专利名称：用于制造异丁烯的催化剂和异丁烯的制造方法专利类型：发明专利
发明人：铃木达也,竹田明男,安川隼也,二宫航,大谷内健申请号：CN201680012812.5
申请日：20160420
公开号：CN107405601A
公开日：
20171128
专利内容由知识产权出版社提供
摘要：本发明提供通过异丁醇的脱水反应能够以高转化率和高选择率制造异丁烯的脱水用催化剂和异丁烯的制造方法。

催化剂的利用N吸附脱附等温线计算的BET比表面积为210m/g～350m/g的范围内。

催化剂优选为选自氧化铝、硅铝、沸石和固体磷酸中的至少1种催化剂，更优选含有氧化铝，特别优选为氧化铝。

在制造异丁烯的方法中，原料气体中的异丁醇浓度优选为20体积％以上，更优选为40体积％以上，特别优选为60体积％以上。

另外，催化剂层的温度优选为230℃～370℃，更优选为240℃～360℃。

申请人：三菱化学株式会社
地址：日本东京都
国籍：JP
代理机构：北京集佳知识产权代理有限公司
更多信息请下载全文后查看。

生物异丁醇脱水制异丁烯催化剂的研究_张丽丽

生物异丁醇脱水制异丁烯催化剂的研究_张丽丽

它们的 酸 量 和 酸 强 度 偏 低 有 关；相 比 之 下，５００－
Ａｌ２Ｏ３ 活性氧化铝对反应具有 较 高 的 转 化 率 和 选 择 性 ，表 现 出 很 好 的 催 化 反 应 性 能 。
２．２ 催化剂 ＸＲＤ 表征
为了确定不同种类催化剂的物相及不同焙烧
温度对 Ａｌ２Ｏ３ 物相的 影 响，分 别 对 不 同 催 化 剂 进 行 ＸＲＤ 表征，结果见图１、图２和表２。
２７０ ２７０ ２７０
５２．４８ ５５．２６ ９７．８４
６１．８２ ７２．２６ ９８．６２
由表１可知：不同固体酸催化剂对异丁醇脱
水制异丁烯的反 应 性 能 差 异 很 大，强 酸 性 阳 离 子
交换树脂不耐高温，只能在１２０ ℃以下反应，其反
应异丁醇转 化 率 受 限；复 合 Ｆｅ２Ｏ３－Ａｌ２Ｏ３ 和 无 定 形硅铝的反应转 化 率 和 选 择 性 均 偏 低 低，可 能 与
首先选用强酸 性 阳 离 子 交 换 树 脂、自 制 的 复 合 Ｆｅ２Ｏ３－Ａｌ２Ｏ３、无定形硅铝、自 制 活 性 氧 化 铝 为 催化剂进行生物异丁醇脱水制异丁烯反应性能考
收 稿 日 期 ：２０１２－０９－０４；修 改 稿 收 到 日 期 ：２０１３－０２－２３。 作者简介：张丽丽（１９８７－），女，硕 士 在 读。Ｅ－ｍａｉｌ：ｚｌｌ２７３０５７９
率升至 １８０ ℃，恒 温 ３ ｍｉｎ；毛 细 分 流／不 分 流 进
样器温度为１５０ ℃；ＦＩＤ 检测器温度为２６０ ℃。
１．４ 氧 化 铝 催 化 剂 的 制 备
以拟薄水铝石 为 原 料，通 过 挤 条 成 型 得 到 直
径为３ｍｍ 的 柱 状 载 体，８０ ℃ 烘 干，将 拟 薄 水 铝

活性氧化铝催化异丁醇脱水制异丁烯

活性氧化铝催化异丁醇脱水制异丁烯

活性氧化铝催化异丁醇脱水制异丁烯张丽丽;高俊斌;姚志龙;孙培永【期刊名称】《化学反应工程与工艺》【年(卷),期】2013(029)002【摘要】Pseudo-boehmite was calcined at 500℃ to make alumina catalysts (denoted as 500-Al2O3).The catalysts were characterized by X-ray diffraction (XRD),physical adsorption (BET),and NH3 temperature-programmed desorption (NH3-TPD).The catalytic performance was evaluated with the dehydration reaction of isobutanol to isobutylene in a fixed bed micro-reactor.The results showed that the 500-Al2O3 catalyst had the form of γ-Al2O phase,the specific surface area was 275 m2/g,the pore volume was 0.42 cm3/g,and the total acid was 0.5415 mmol/g.The catalyst exhibits very good reactive performance for the dehydration of isobutanol to isobutene with good stability and high selectivity.Under the re action conditions of temperature 270 ℃,atmospheric pressure,liquid hourly space velocity 0.21 h-1,carrier gas flow rate 60 mL/min,the conversion of isobutanol and the selectivity of isobutylene were 99.46％and 98.76％,respectively.%在500℃焙烧拟薄水铝石得到Al2O3催化剂(500-Al2O3),采用X射线衍射(XRD)、物理吸附(BET)和NH3程序升温脱附(NH3-TPD)等手段对其进行表征,并在固定床连续微反装置中考察反应条件对500-Al2O3催化异丁醇脱水制异丁烯反应的影响.结果表明:500-Al2O3催化剂具有γ-Al2O3物相,比表面积为275 m2/g,孔径为0.42 cm3/g,酸量为0.541 5mmol/g3,对异丁醇脱水制备异丁烯具有较好的活性、选择性和稳定性.在反应温度270℃,常压,空速0.21 h-1和载气流量为60 mL/min条件下,异丁醇转化率和异丁烯选择性分别为99.46％和98.76％.【总页数】5页(P176-180)【作者】张丽丽;高俊斌;姚志龙;孙培永【作者单位】恩泽生物质精细化工北京市重点实验室,北京102617;北京化工大学,北京100029;恩泽生物质精细化工北京市重点实验室,北京102617;恩泽生物质精细化工北京市重点实验室,北京102617;恩泽生物质精细化工北京市重点实验室,北京102617【正文语种】中文【中图分类】TQ426.8【相关文献】1.生物异丁醇脱水制异丁烯催化剂的研究 [J], 张丽丽;高俊斌;姚志龙;孙培永2.叔丁醇催化精馏脱水制异丁烯模拟研究 [J], 周金波;董炳利;王艳飞;苟文甲;程中克;李吉春3.叔丁醇催化精馏脱水制高纯度异丁烯中试研究 [J], 王艳飞;程中克;董炳利;周金波;李吉春4.浅议叔丁醇催化精馏脱水制异丁烯 [J], 徐晓5.异丁醇脱水制备异丁烯反应热力学 [J], 马会霞;周峰;张淑梅;乔凯;翟庆铜;王领民因版权原因，仅展示原文概要，查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

化 剂 ２ｈ。 进 料 反 应 ２ｈ 后 ，反 应 装 置 处 于 稳 定 状
态，开始收集反应产物，４ｈ 后取液相产物用 卡 尔
费休水分测定仪 测 定 其 水 含 量，异 丁 醇 的 转 化 率
通过测定反应产 物 中 生 成 的 水 量 来 计 算；气 体 产
物引入色谱六通 阀 进 行 气 相 色 谱 在 线 分 析，取 样
２７０ ２７０ ２７０
５２．４８ ５５．２６ ９７．８４
６１．８２ ７２．２６ ９８．６２
由表１可知：不同固体酸催化剂对异丁醇脱
水制异丁烯的反 应 性 能 差 异 很 大，强 酸 性 阳 离 子
交换树脂不耐高温，只能在１２０ ℃以下反应，其反
应异丁醇转 化 率 受 限；复 合 Ｆｅ２Ｏ３－Ａｌ２Ｏ３ 和 无 定 形硅铝的反应转 化 率 和 选 择 性 均 偏 低 低，可 能 与
首先选用强酸 性 阳 离 子 交 换 树 脂、自 制 的 复 合 Ｆｅ２Ｏ３－Ａｌ２Ｏ３、无定形硅铝、自 制 活 性 氧 化 铝 为 催化剂进行生物异丁醇脱水制异丁烯反应性能考
收 稿 日 期 ：２０１２－０９－０４；修 改 稿 收 到 日 期 ：２０１３－０２－２３。 作者简介：张丽丽（１９８７－），女，硕 士 在 读。Ｅ－ｍａｉｌ：ｚｌｌ２７３０５７９
＠１６３．ｃｏｍ。 ＊ 通 信 联 系 人 ，Ｅ－ｍａｉｌ：ｇａｏｊｕｎｂｉｎ＠ｂｉｐｔ．ｅｄｕ．ｃｎ。
１ ８
精 细 石 油 化 工
２０１３ 年 ３ 月
察。反应在固定 床 连 续 微 反 实 验 装 置 上 进 行，反
应条件：催化剂装填量２０ｍＬ、常压、２７０ ℃、空速
为０．１４ｈ－１、载 气 氮 气 流 量 ６０ ｍＬ／ｍｉｎ，活 化 催
异丁醇，分 析 纯 试 剂，天 津 市 福 晨 化 学 试 剂 厂 ；拟 薄 水 铝 石 ，岳 阳 长 科 化 工 有 限 公 司 ；Ｄ００８ 强 酸 性 阳 离 子 交 换 树 脂 ，凯 瑞 化 工 有 限 责 任 公 司 ；无 定 形 硅 铝 ，ＳｉＯ２／Ａｌ２Ｏ３＝２５，兰 州 催 化 剂 厂 。
时间间隔为 ０．５ｈ，异 丁 烯 的 选 择 性 通 过 气 体 生
成总量及气相产物中异丁烯的含量计算得到。通
过上述催化剂评 价，从 中 筛 选 出 具 有 较 好 反 应 性
能的催化剂。异丁醇转化率及异丁烯选择性的计
算 见 式 （１）和 式 （２）。
异丁醇转化率 ＝ｍｍ１ＭＭ１２×１００％
（１）
异 丁 烯 选 择 性 ＝２Ｖ２Ａ．４ｉｂｎ×１００％
笔者针对 生 物 异 丁 醇 脱 水 制 备 异 丁 烯 的 反 应，考察了不同固 体 酸 催 化 剂 对 生 物 异 丁 醇 脱 水 的反应性能，从中 筛 选 出 具 有 较 好 反 应 性 能 的 催 化剂，并考察不同 制 备 条 件 对 催 化 剂 反 应 性 能 的 影响。 １ 实 验 部 分 １．１ 原 料 与 仪 器
得 的 活 性 Ａｌ２Ｏ３ 分 别 标 记 为 ３３０－Ａｌ２Ｏ３、４００－ Ａｌ２Ｏ３、５００－Ａｌ２Ｏ３、６００－Ａｌ２Ｏ３、７００－Ａｌ２Ｏ３、８００－ Ａｌ２Ｏ３ 和 ９００－Ａｌ２Ｏ３，再 将 焙 烧 后 的 Ａｌ２Ｏ３ 破 碎
成 ２０～４０ 目 的 颗 粒 ，得 到 一 系 列 不 同 焙 烧 温 度 制 备的活性氧化铝催化剂。 １．５ 氧 化 铝 催 化 剂 的 表 征
（２）
Ａｉｂ＝ ｆｉｂｆａｉａｉｂｉ×１００％
（３）
ｎ＝
ｍ１ Ｍ水 的 质 量，ｇ；Ｍ１—水 的 摩
尔 质 量；Ｍ２—异 丁 醇 的 摩 尔 质 量；ｍ—异 丁 醇 进
样质量，ｇ；Ｖ—气 相 产 物 总 体 积，Ｌ；Ａｉｂ—气 相 产
物 中 异 丁 烯 的 摩 尔 分 数 ；ｎ— 反 应 掉 的 异 丁 醇 摩 尔

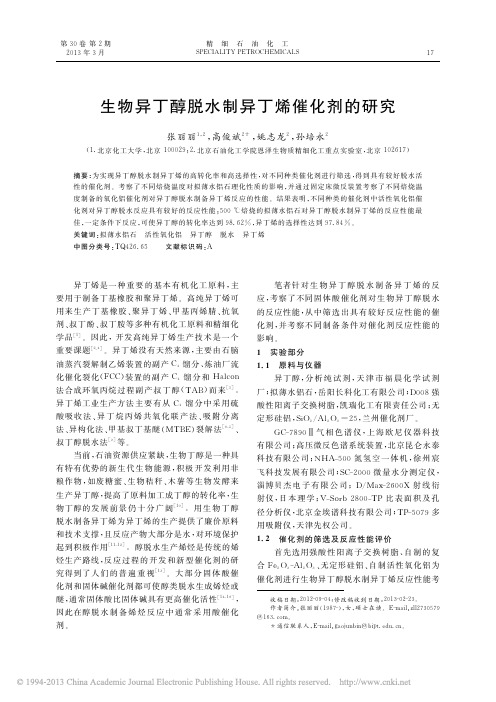

摘 要 ：为 实 现 异 丁 醇 脱 水 制 异 丁 烯 的 高 转 化 率 和 高 选 择 性 ，对 不 同 种 类 催 化 剂 进 行 筛 选 ，得 到 具 有 较 好 脱 水 活 性 的 催 化 剂 。 考 察 了 不 同 焙 烧 温 度 对 拟 薄 水 铝 石 理 化 性 质 的 影 响 ，并 通 过 固 定 床 微 反 装 置 考 察 了 不 同 焙 烧 温 度 制 备 的 氧 化 铝 催 化 剂 对 异 丁 醇 脱 水 制 备 异 丁 烯 反 应 的 性 能 。 结 果 表 明 ，不 同 种 类 的 催 化 剂 中 活 性 氧 化 铝 催 化剂对异丁醇脱水反应具有较好的反应性能；５００ ℃焙烧的拟薄水铝石对异丁醇脱水制异丁 烯 的 反 应 性 能 最 佳 ，一 定 条 件 下 反 应 ，可 使 异 丁 醇 的 转 化 率 达 到 ９８．６２％ ，异 丁 烯 的 选 择 性 达 到 ９７．８４％ 。 关 键 词 ：拟 薄 水 铝 石 活 性 氧 化 铝 异 丁 醇 脱 水 异 丁 烯 中图分类号：ＴＱ４２６．６５ 文献标识码：Ａ
仪六通阀 取 样 在 线 分 析 气 相 产 物 中 异 丁 烯 的 含
量。 气 相 色 谱 测 定 条 件：色 谱 柱 为 ＨＰ－Ａｌ２Ｏ３／ ＫＣｌ，长 度 为 ５０ ｍ，内 径 为 ０．５３ ｍｍ，膜 厚 为 １５
μｍ；柱箱起始 温 度 ８０ ℃，恒 温 ３ ｍｉｎ，５ ℃／ｍｉｎ 速率升至１００ ℃，恒温５ｍｉｎ，再以３０ ℃／ｍｉｎ速
当 前 ，石 油 资 源 供 应 紧 缺 ，生 物 丁 醇 是 一 种 具 有特有优势的新 生 代 生 物 能 源，积 极 开 发 利 用 非 粮作 物，如 废 糖 蜜、生 物 秸 秆、木 薯 等 生 物 发 酵 来 生 产 异 丁 醇 ，提 高 了 原 料 加 工 成 丁 醇 的 转 化 率 ，生 物丁醇的 发 展 前 景 仍 十 分 广 阔 。 ［１０］ 用 生 物 丁 醇 脱水制备异丁烯为异丁烯的生产提供了廉价原料 和 技 术 支 撑 ，且 反 应 产 物 大 部 分 是 水 ，对 环 境 保 护 起到积极作用 。 ［１１－１２］ 醇脱水生产烯烃是传统的烯 烃生产路线，反应 过 程 的 开 发 和 新 型 催 化 剂 的 研 究得到了 人 们 的 普 遍 重 视 。 ［１３］ 大 部 分 固 体 酸 催 化剂和固体碱催化剂都可使醇类脱水生成烯烃或 醚，通常固体酸比固体碱具有更高催化活性 ， ［１４－１６］ 因此在醇 脱 水 制 备 烯 烃 反 应 中 通 常 采 用 酸 催 化 剂。
ＧＣ－７８９０Ⅱ 气 相 色 谱 仪，上 海 欧 尼 仪 器 科 技 有 限 公 司 ；高 压 微 反 色 谱 系 统 装 置 ，北 京 昆 仑 永 泰 科技有限公 司；ＮＨＡ－５００ 氮 氢 空 一 体 机，徐 州 宸 飞科技发展有限公司；ＳＣ－２０００微 量 水 分 测 定 仪， 淄博贝 杰 电 子 有 限 公 司；Ｄ／Ｍａｘ－２６００Ｘ 射 线 衍 射仪，日 本 理 学；Ｖ－Ｓｏｒｂ ２８００－ＴＰ 比 表 面 积 及 孔 径 分 析 仪 ，北 京 金 埃 谱 科 技 有 限 公 司 ；ＴＰ－５０７９ 多 用 吸 附 仪 ，天 津 先 权 公 司 。 １．２ 催 化 剂 的 筛 选 及 反 应 性 能 评 价
它们的 酸 量 和 酸 强 度 偏 低 有 关；相 比 之 下，５００－
Ａｌ２Ｏ３ 活性氧化铝对反应具有 较 高 的 转 化 率 和 选 择 性 ，表 现 出 很 好 的 催 化 反 应 性 能 。
２．２ 催化剂 ＸＲＤ 表征
为了确定不同种类催化剂的物相及不同焙烧
温度对 Ａｌ２Ｏ３ 物相的 影 响，分 别 对 不 同 催 化 剂 进 行 ＸＲＤ 表征，结果见图１、图２和表２。
由 图 ２ 可 见 ：随 着 焙 烧 温 度 的 增 加 ，氧 化 铝 晶
形逐渐发生变 化，从 ３３０ ℃ 焙 烧 的 ３３０－Ａｌ２Ｏ３ 的 物相可知其仍为拟薄 水 铝 石 的 晶 型，从 ４００ ℃ 开
始，拟薄水铝石晶型基本转变为γ－Ａｌ２Ｏ３ 的 晶 型，
且拟薄水铝石焙烧温度越高 γ－Ａｌ２Ｏ３ 的相对 结 晶
催化剂物相采用 Ｘ 射 线 衍 射 分 析 仪、比 表 面 积 及 孔 径 分 析 仪 测 定 ，采 用 静 态 吸 附 法 进 行 表 征 。 ＮＨ３－ＴＰＤ 采用多用吸附仪进行测定。 ２ 结 果 与 讨 论 ２．１ 不同固体酸 催 化 剂 对 异 丁 醇 脱 水 的 反 应 性 能的影响
各催化剂于固 定 床 连 续 微 反 实 验 装 置 中，对 异丁醇脱水制异 丁 烯 进 行 反 应 性 能 考 察，结 果 见 表 １。
第３０卷 第２期
张 丽 丽 ，等 ．生 物 异 丁 醇 脱 水 制 异 丁 烯 催 化 剂 的 研 究
１９
度越高，到９００ ℃达到最大。
图１ 复合 Ｆｅ２Ｏ３－Ａｌ２Ｏ３ 和无定型硅铝的 ＸＲＤ 物相
显著差异，复 合 Ｆｅ２Ｏ３－Ａｌ２Ｏ３ 催 化 剂 和 无 定 型 硅 铝酸 量 较 低，且 大 部 分 酸 为 中 强 酸，少 部 分 弱 酸， 不存在强酸。对于不同温度焙烧的活性氧化铝催 化剂，当 焙 烧 温 度 较 低 时，催 化 剂 的 总 酸 量 较 大； 温度大于６００ ℃后，催 化 剂 的 总 酸 量 及 其 强 酸 量 会随着焙烧温 度 的 升 高 而 减 少。 其 中 ５００－Ａｌ２Ｏ３ 的总酸量和强酸 量 都 达 到 了 最 高 值，其 酸 催 化 反 应活性应占优。各催化剂的 ＮＨ３－ＴＰＤ 曲 线 见 图 ３。由图３可见：５００－Ａｌ２Ｏ３ 催化剂分别存在着弱 酸 、中 强 酸 和 强 酸 ，其 中 强 酸 酸 量 比 例 较 大 。
异丁烯是一 种 重 要 的 基 本 有 机 化 工 原 料，主 要用于制备丁基橡胶和聚异丁烯。高纯异丁烯可 用来 生 产 丁 基 橡 胶、聚 异 丁 烯、甲 基 丙 烯 腈、抗 氧 剂 、叔 丁 酚 、叔 丁 胺 等 多 种 有 机 化 工 原 料 和 精 细 化 学品［１］。因此，开发高纯异丁 烯 生 产 技 术 是 一 个 重要课题 。 ［２－４］ 异丁烯没有天然来源，主要 由 石 脑 油蒸汽裂解制乙烯装置的副产 Ｃ４ 馏分、炼油厂流 化催化裂化（ＦＣＣ）装置 的 副 产 Ｃ４ 馏 分 和 Ｈａｌｃｏｎ 法合成环氧丙烷 过 程 副 产 叔 丁 醇 （ＴＡＢ）而 来 。 ［５］ 异丁烯工业生产方 法 主 要 有 从 Ｃ４ 馏 分 中 采 用 硫 酸吸 收 法、异 丁 烷 丙 烯 共 氧 化 联 产 法、吸 附 分 离 法、异构化法、甲基叔丁基 醚 （ＭＴＢＥ）裂 解 法 、 ［６－８］ 叔丁醇脱水法 等 ［９］ 。
