《桥梁工程》任务书设计题目上部结构：混凝土简支T梁桥结构计算及配筋下部结构：重力式墩台构造图设计资料1.上部结构形式及基本尺寸装配式钢筋混凝土简支T梁桥，双车道，主梁之间的桥面板为铰接，每个同学在桥梁设计选题里选择一种跨径、桥面宽度和主梁细部尺寸后画出主梁纵、横断面布置图。
比如下图所示为横向5梁式，纵向5块横隔板的布置方式（按照下图的尺寸标注样式，将自己拟定的尺寸与下图的标注线一一对应起来，单位cm）。
2.桥面布置桥梁位于直线上，两侧设人行道，桥面铺装为2cm厚的沥青混凝土，其下为C25混凝土垫层，设双面横坡，坡度为1.5% 。
横坡由混凝土垫层实现变厚度(6-12cm)。
3.材料1）混凝土：上部结构C30（容重为25kN/m 3）下部结构C25（容重为23kN/m 3主筋：II级钢筋；构造钢筋：I级钢筋2）桥面铺装：沥青混凝土（容重为21kN /m 3）；混凝土垫层C25（容重为23kN/m 3）4）人行道：人行道包括栏杆荷载集度为6 kN/m；4.设计规范及参考书目1）《公路桥涵设计通用规范》2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》3）《桥梁工程》4）《混凝土结构设计原理》5）《结构力学》6）《桥梁通用构造及简支梁桥》设计与计算要求（1）取行车道板（单位板宽即1m宽）、边梁和中梁进行恒载、活载内力计算。
（2）选取合适的方法进行荷载横向分布系数计算，并根据规范公式计算主梁自振频率和冲击系数。
（3）按规范进行作用组合（分别对应承载能力极限状态和正常使用极限状态）（4）根据作用组合进行行车道板和一片梁的截面配筋设计（主要是正截面抗弯验算与斜截面抗剪验算）成果要求1.完整的计算书，要求条理清楚，格式整齐。
计算说明书包括：行车道板的内力计算、配筋、验算；主梁的荷载横向分布系数的计算；主梁内力计算、配筋、验算。
2.绘制相关图纸：墩台构造图、桥面板、主梁钢筋布置图（纵断面和横断面及局部构造图）。
图纸可以打印或手绘，但同等条件下，打印图纸较手绘的可优先评较高一个等级。

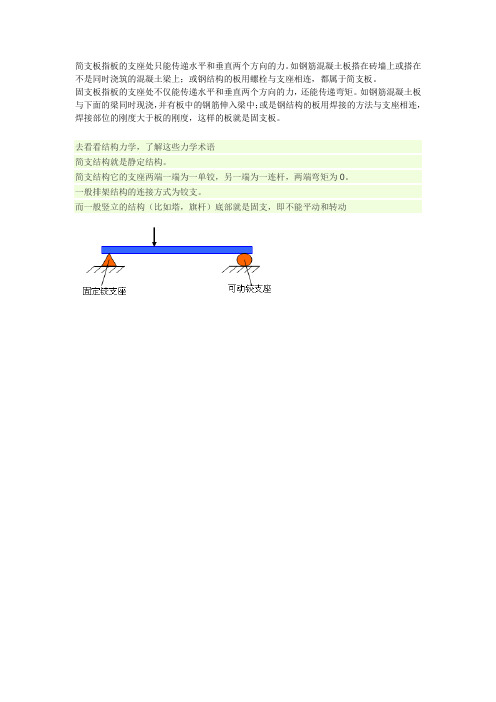

简支板指板的支座处只能传递水平和垂直两个方向的力。
如钢筋混凝土板搭在砖墙上或搭在不是同时浇筑的混凝土梁上；或钢结构的板用螺栓与支座相连，都属于简支板。
固支板指板的支座处不仅能传递水平和垂直两个方向的力，还能传递弯矩。
如钢筋混凝土板与下面的梁同时现浇，并有板中的钢筋伸入梁中；或是钢结构的板用焊接的方法与支座相连，焊接部位的刚度大于板的刚度，这样的板就是固支板。
去看看结构力学，了解这些力学术语
简支结构就是静定结构。
简支结构它的支座两端一端为一单铰，另一端为一连杆，两端弯矩为0。
一般排架结构的连接方式为铰支。
而一般竖立的结构（比如塔，旗杆）底部就是固支，即不能平动和转动。
简支固支边界条件简支和固支，这听起来像是建筑结构里的专业术语，其实呀，在我们生活中也能找到不少类比呢。
先来说说简支边界条件。
你看那公园里的跷跷板，两头就像是简支的情况。
它可以在中间上下活动，两端的支撑就只是简单地给它一个限制，不让它整个掉下去或者跑到别的地方去。
就好比一个人站在两座小山之间的独木桥上，这两座小山就像简支的支撑点，人在桥上能感觉到桥的晃动，因为这种简支的状态并没有把桥死死地固定住。
在工程里也是一样的，简支结构下的构件就像这个独木桥或者跷跷板，它在支撑点处有一定的自由度，可以转动或者有微小的移动。
这种边界条件使得结构在受力的时候有它独特的反应。
比如说一根简支梁，如果在梁上施加一个力，梁的变形就会相对比较灵活，不像其他更固定的边界条件下的梁。
再聊聊固支边界条件。
这就像咱们家里的桌子腿和地面的连接，桌子腿被牢牢地固定在地面上，不能转动，也不能有什么移动。
这就类似固支的概念。
就像大树扎根在土地里，树根把大树紧紧地固定住，不管风吹雨打，大树在根部的位置几乎是纹丝不动的。
在建筑结构中，固支边界条件下的构件受力时的表现就很不一样。
好比一堵固支在地基上的墙，当有外力作用在墙上的时候，墙和地基相连的地方就像被锁住了一样，这种固定方式会让墙的应力分布有它自己的特点。
如果把力想象成一群调皮的小怪兽在攻击墙，墙因为底部被固支，就会用一种特定的方式来抵抗这些小怪兽的攻击，和简支的墙抵抗方式完全不同呢。
那这两种边界条件到底有啥重要的呢？这就好比是两个性格迥异的人去应对同一件事情。
简支边界条件像是性格灵活的人，遇到问题会有比较多的应变方式，它的自由度高，但是相对来说稳定性可能就没那么强。
固支边界条件就像是性格沉稳、固执的人，一旦定在那里就很难改变，稳定性超强，但是灵活性就差一些。
在工程设计中，选择简支还是固支边界条件就像在生活中选择不同性格的人去做不同的工作一样重要。
如果是设计一个桥梁，这个桥梁需要适应不同的车辆载重和环境变化，可能简支结构就会比较合适，就像灵活的人能更好地适应变化。
简支梁1. 概述简支梁是结构力学中常见的一类梁式结构，具有两端简单支承的特点。
在力学分析中，简支梁通常被认为是一根无弯曲刚度的理想梁，可以用来研究梁在不同受力情况下的力学性能。
2. 结构特点简支梁的结构特点主要包括以下几点：•支座情况：简支梁的两端支座可以实现横向固定和纵向滑移，不会发生弯矩传递。
•受力特点：简支梁在受力时，主要发生弯曲变形，并在支座处形成反力。
其顶点处弯矩最大，边缘处剪力最大。
•受力分布：简支梁横截面上的内力分布呈现出典型的弯矩和剪力分布规律。
•自由度：简支梁只有一个自由度，即横向位移，可以用一个简化的一维模型进行分析。
3. 力学性能简支梁的力学性能与其几何形状、材料性质以及受力情况有关。
以下是对常见受力状态下简支梁的力学性能进行简要描述：3.1 弯曲刚度简支梁的弯曲刚度决定了它在受力时的变形情况。
弯曲刚度与梁的几何形状和材料性质相关，可以通过弯曲方程和边界条件进行计算。
3.2 弯曲变形简支梁在受力时会发生弯曲变形，变形值与受力大小、几何形状和弯曲刚度有关。
常用的计算方法包括梁的应变能原理和力学平衡原理。
3.3 反力计算简支梁在支座处会形成反力，反力大小受到梁受力情况和支座刚度的影响。
计算反力可以通过力平衡和力矩平衡等原理进行。
3.4 应力分析简支梁的应力分析涉及到材料的弹性力学性质和几何形变的关系。
常见的计算方法包括材料的弹性本构方程和应力平衡方程。
3.5 挠度分析简支梁在受力时会出现挠曲变形，挠度与弯曲刚度、受力大小和几何形状有关。
挠度分析可以通过弯曲方程和挠度与弯矩的关系进行计算。
4. 应用范围在工程实践中，简支梁广泛应用于以下领域：•建筑结构：简支梁常用于楼板、悬臂梁、梁柱等建筑结构中，承受水平和垂直荷载。
•桥梁工程：简支梁在桥梁工程中可以用于简单跨度桥、路面板和匝道梁等结构。
•机械工程：简支梁在机械设备中可以用于滑轨、支撑结构和挠性连接件等。
5. 总结简支梁作为结构力学中的基本梁式结构，具有简单的支座情况和受力特点。
一端固定一端简支载常数均布荷载在工程设计和结构分析中，常常会遇到一端固定一端简支的结构，这种结构形式在实际工程中非常常见。
当这种结构受到均布荷载时，我们需要进行力学分析和计算，以保证结构的稳定性和安全性。
一端固定一端简支的结构，是指在结构的一端被固定住，另一端则允许自由变动。
这种结构形式可以用来支撑梁、悬臂梁、桥梁等各种工程结构。
当这种结构受到均布荷载时，我们需要分析结构的受力情况。
我们需要计算结构受力的大小和方向。
均布荷载是指在结构的一定长度范围内均匀分布的荷载，也可以理解为单位长度上受力的大小相等。
对于一端固定一端简支的结构，荷载的大小和方向是相对简单的，因为结构的一端固定住了，所以只需要考虑另一端的受力情况即可。
在结构的自由端，受到的均布荷载会产生一个向下的力，也就是垂直于结构的方向。
这个力的大小可以通过荷载的大小和结构的长度来计算得到。
如果均布荷载的大小为w，结构的长度为L，则在结构的自由端受到的力的大小为wL。
接下来，我们需要计算结构受力的分布情况。
在一端固定的结构中，受力的分布是非常关键的，因为它决定了结构的强度和稳定性。
在这种情况下，结构受力的分布是呈现一种三角形形状的。
在结构的一端固定住的位置，受力的大小为零。
随着距离固定端的增加，受力逐渐增大，直到达到最大值。
然后，受力逐渐减小，直到最后达到零。
这种受力分布的特点可以通过力的图形表示出来，呈现出一个三角形的形状。
我们需要计算结构的内力和变形情况。
在一端固定一端简支的结构中，内力和变形是与受力分布密切相关的。
结构的内力包括弯矩、剪力和轴力，这些内力的大小和分布会对结构的强度和稳定性产生影响。
在结构的自由端，由于受力最大，所以内力也是最大的。
随着距离固定端的增加，内力逐渐减小，直到最后达到零。
结构的变形情况也是与受力分布密切相关的，受力最大的地方变形最大，随着距离固定端的增加，变形逐渐减小，直到最后达到零。
一端固定一端简支的结构在受到均布荷载时，需要进行力学分析和计算，以保证结构的稳定性和安全性。
南京林业大学检测评定Array与加固技术主讲人：端茂军副教授简支T梁桥的结构特点与病害简支T梁桥的结构特点与病害简支T梁桥是指钢筋混凝土T形截面简支梁。
截面设计经济合理，充分利用混凝土的抗压能力，最大程度地减少受拉区混凝土面积，使T形梁结构自重减轻。
简支T梁桥的结构特点与病害横隔板T梁整体简支T梁桥的结构特点与病害简支T梁一般为预应力混凝土结构，适用跨度20～40m左右，横向由多片T形纵梁组成，横向各梁之间主要通过横隔板连接，其整体横向连接相对薄弱，在理论计算上一般通过横向分布系数将其简化为单片梁进行承载力分析。
横隔板损坏或横向联系不足简支T梁横隔板横向连接构造图T梁结构的横向刚度及抗扭性能等方面要比箱梁结构差，横隔板起到将各片T梁相互连成整体，其刚度越大，桥梁的整体性越好，在荷载作用下各片T梁就能更好的协同受力。
横隔板损坏或横向联系不足搭接钢板锈蚀横隔板错位由于剪力和弯矩的作用，横隔板之间的连接构造容易纵向错位，混凝土开裂、连接钢板裸露锈蚀。
翼缘纵向接缝开裂、破碎梁翼板纵向开裂及渗水翼缘纵向接缝开裂、破碎由于湿接段的尺寸较小，工艺技术难度大，如浇筑湿接缝混凝土前未对翼缘板两侧浮浆凿除处理，或浇筑时模板设置不好导致漏浆，都会引起湿接段的强度不足等混凝土质量问题。
翼缘纵向接缝开裂、破碎T梁接缝漏空与破碎湿接段板由固端板变成简支板，跨中弯矩增大一倍，现浇湿接段翼板宜产生断裂、塌陷、坑洞等病害，导致翼缘局部混凝土出现破碎、坑槽甚至漏空。
腹板裂缝与露筋T梁腹板裂缝T形梁中最常见的一种裂缝，腹板上的竖向裂缝或斜向裂缝主要是由于混凝土收缩或抗剪承载力不足产生，在混凝土的徐变和反复荷载作用下宽度增大。
腹板裂缝与露筋抗剪承载力不足而引起的斜向裂缝，其对结构的安全性危害很大，裂缝的出现预示着抗剪承载力的不足。
T梁腹板裂缝梁底横向裂缝T梁桥的跨中区域，由于抗弯承载力不足，在梁底出现横向的弯曲裂缝，弯曲裂缝可导致梁体刚度下降，导致挠度增大，裂缝宽度加速T 梁钢筋的锈蚀，降低结构的耐久性。
简支t梁施工方案
简支t梁是一种常用的梁型结构，可以用于各种建筑工程中的承重梁。
下面是一份简支t梁施工方案，共分为六个步骤。
第一步：材料准备
根据设计要求，准备好所需的混凝土、钢筋等材料。
对于混凝土，应按照施工规范中的要求进行配比，并进行试块试验以确保混凝土的强度符合要求。
第二步：钢筋加工和焊接
根据设计图纸，对所需的钢筋进行加工和焊接。
钢筋的尺寸和间距应按照设计要求进行设置，并且要保证钢筋的质量合格。
第三步：梁板制作
根据设计要求和施工图纸，制作梁板。
梁板的尺寸和几何形状应符合设计要求，并且要确保梁板的表面平整。
第四步：模板安装
根据梁板的尺寸和几何形状，制作好模板并进行安装。
模板的安装要牢固可靠，确保模板不会发生变形或脱落。
第五步：钢筋绑扎
在模板安装完成后，将预先加工好的钢筋放入模板内，并进行绑扎。
钢筋的位置和间距应按照设计要求进行设置，并且要确保钢筋与模板之间有足够的间隙，以便于混凝土的浇筑。
第六步：混凝土浇筑
在钢筋绑扎完成后，进行混凝土的浇筑。
混凝土的浇筑要均匀，保证梁的整体强度。
同时，要注意混凝土的震动，以排除其中的空气和水分，提高混凝土的密实度。
以上就是简支t梁施工方案的六个步骤。
在施工过程中，要严
格按照设计要求和施工规范进行操作，并进行必要的质量检测，以确保梁的质量和稳定性。
同时，要注意施工现场的安全，确保工人的人身安全。
建筑学 《结构选型》 20101《结构选型》参考-1【例题1-1】图示均布荷载作用下简支梁，要求:（1）支座反力；（2）绘剪力图、弯矩图。
【解】 （1）支座反力∑M B =0： ql (l ／2)－R A l=0R A =﹝ql (l ／2)﹞／l= ql ／2∑M A =0： ql (l ／2)－R B l=0R B =﹝ql (l ／2)﹞／l = ql ／2∑X =0： H A =0（2）任意截面x 处的剪力V （x ）、弯矩M （x ）方程：V （x ）= R A －qx= ql ／2－qxM （x ）= R A x －qx 2/22描点作图，绘剪力图、弯矩图。
【例题1-2】根据图示单层建筑物A 的结构布置方式，试做楼面荷载（10kN/m 2）作用下的受力分析： （1）说明楼面结构的基本组成与传力路线；（2）按受力分析要求，确定楼面结构构件的计算简图。
【解】﹙a ﹚建筑物A建筑学 《结构选型》 201021【例题1-3】一混凝土梁截面尺寸b ×h =200×400mm ，计算简图见图示，P =10 kN ，a = l / 3m ，l =3m 。
要求：（1）试确定最大弯矩的截面位置、相应截面的正应力分布图及最大正应力值； （2）试确定最大剪力的截面位置、相应截面的剪应力分布图及最大剪应力值；（3）当混凝土材料的抗拉、抗压强度分别为f t =1.5 N/mm 2、f c =13.5 N/mm 2时，试确定此梁的截面抗弯承载力M R ；（4）当混凝土材料的抗剪强度为f v =1.5 N/mm 2，试确定此梁的截面抗剪承载力V R ； （5）按（3）、（4）的计算结果，试确定此梁的结构承载力P R =？ 【解】按建筑力学的方法，先作出题示梁的弯矩图、剪力图。
（1）最大弯矩的截面位置：跨中l /3区段M max = R A ×a =P ×l /3 =10 kN ×3m/3=10 kN.m最大正应力值：σmax = M max y /I= M max （h /2）/ I=10×106×（400/2）/10.67×108 =1.87 N/mm 2建筑学 《结构选型》 20103I =bh 3/12=200×4003/12 =10.67×108 mm 4（2）最大剪力的截面位置：近支座l /3区段V max = R A = P =10 kN 最大剪应力值：τmax = V max S /Ib=10×103×（4×106）/（10.67×108×200） =0.188 N/mm 2S =（bh /2）×（h /4）=bh 2/8=200×4002/8=4×106 mm3（3）梁的截面抗弯承载力M R材料抗拉强度f t =1.5 N/mm 2，抗压强度f c = 13.5 N/mm 2。
f t ﹤f c ，截面抗弯承载力由截面受拉边缘应力达到f t 控制。
σmax = M R y /I = f t =1.5 N/mm 2M R = f t I /y=1.5（10.67×108）/200= 8.0×106N.mm =8.0 kN.m（4）梁的截面抗剪承载力V R材料抗剪强度f v =1.5 N/mm 2。
τmax =V R S /Ib = f v =1.5 N/mm 2V R = f v Ib /S=1.5（10.67×108×200）/（4×106）=80×103 N =80 kN（5）梁的结构承载力P R按（3）的结果： M max = P M ×a = M RP M = M R /a =8.0 /1 =8.0 kN 按（4）的结果： V max = P V =V RP V =V R =80 kN结构承载力P R =min(P M ，P V )= 8.0 kN【提示与思考】（1）注意区分截面应力分析、截面承载力及结构承载力的概念； （2）本题的最大剪应力值可按下式计算，想一下是什么道理？τmax =1.5 V max /（bh ）=1.5×10×103）/（200×400）=0.188 N/mm 2（3）为何本题的结构承载力按P R =min(P M ，P V )确定？（4）以上为按弹性材料做分析比较,若按塑性材料分析比较,则结果有何变化?建筑学 《结构选型》 201041 结构分析的基本方法结构受力分析是结构设计的基础。
1．1 结构的传力路线结构的传力路线与结构的型式、结构的布置方式有关。
1．2 结构分析的计算简图 （1）计算简图的概念与基本要求计算简图是指结构分析时用以替代实际结构的计算模型。
实际结构的构造组成情况不一，有的还相当复杂。
若完全按照实际结构进行受力分析既不现实，也无必要。
通常，确定计算简图时，应满足的基本要求是，反映结构、构件的实际受力情况且便于分析与计算。
（2）计算简图的内容计算简图的确定，包括对实际结构作三方面的抽象与简化，即构件、结点、支座及荷载的抽象与简化：构件用实际构件的纵轴线表示；结构的实际构造形式是多种多样的，组合构件（或结构整体）内部各构件的连接结点，一般可抽象与简化为铰结点、刚结点；构件的支座一般可抽象与简化为可动铰支座、不动铰支座和固定支座三种；构件实际受到的荷载一般可抽象与简化为作用在构件纵轴线上的线荷载、集中荷载或集力偶，并用相应的图示符号来表示各种荷载的大小、方向和作用点。
建筑学《结构选型》2010 1．3 受力分析方法（1）静定结构的受力分析方法；（2）超静定结构的受力分析方法。
在任意荷载作用下，所有反力和任意截面的内力都可由静力平衡条件确定的结构是静定结构；必须引入变形协调条件方能使问题得解的是超静定结构。
2 荷载形式、荷载值与荷载换算2．1荷载形式、荷载值（1）体荷载体荷载是作用在物体内部的荷载，一般均为物体的重力，由单位体积内荷载的大小表示，即重力密度，单位为kN/m3等。
（2）面荷载面荷载是作用某一面积上的荷载，如楼屋面的使用荷载、风载等；板、墙的自重以及面荷载是作用某一面积上的荷载，如楼屋面的使用荷载、风载等；板、墙的自重以及楼屋面的一些的常规做法，也常常用面荷载的形式表出，由单位面积上荷载的大小表示，单位为kN/m2等。
（3）线荷载线荷载是沿着某一轴线方向作用的荷载，如楼屋面的使用荷载、风载等，板、墙的自重都可简化算为作用在梁、板纵轴线上的线荷载，单位为kN/m等。
（4）点荷载（集中荷载）点荷载是作用在一点的荷载，为一个集中力。
如次梁传给主梁的荷载。
单位为kN等。
（5）荷载值恒载的大小，一般应根据构件材料的重度、几何尺寸、构造与支承情况来进行计算。
楼面使用荷载（活荷载）的基本数据，是根据调查统计来确定的，通常表示为均布面荷载的形式。
进行实际结构的设计计算时，相应的各项荷载指标可通过查《建筑结构荷载规范》确定。
2．2 荷载换算（1）荷载间换算的基本关系式的各种形式：G（总荷载值）＝γ（材料重度）×V（构件体积）＝p m（面荷载值）×S（荷载作用面积）＝q（线荷载值）×L（构件轴线长度）（2）荷载的常用关系式：q（线荷载值）＝γ（材料重度）×A（构件截面积）＝γ（材料重度）×b（矩形截面宽度）×h（矩形截面高度）5建筑学 《结构选型》 20106＝p m （面荷载值）×B （荷载作用面积的宽度）3 内力与内力图（1）外力外力，是指作用于结构上的荷载和支座反力。
（2）内力内力指相应在外力的作用下，构件内部各个部分之间将产生相应的相互作用力。
结构构件的变形形式在力的作用下，结构构件的变形通常可归纳为比较简单的变形形式，即拉伸，压缩、剪切、弯曲、扭转；结构构件的复杂变形可作为两种或多种基本变形形式的组合。
与此对应的是，构件内部形成内力，即单纯的拉力、压力、剪力、弯矩、扭矩，或是几种不同内力的组合 作用。
轴力是指截面上与轴线方向重合的力； 剪力是指截面上与轴线方向垂直的力； 弯矩是指截面上的力偶矩。
由于内力的方向性，计算分析时有必要对内力的正负号作一规定。
（3）内力图内力图表达内力沿构件轴线变化规律的图形。
求构件指定截面内力的基本方法是截面法：构件中任意指定截面上的剪力，等于该截面左段（或右段）所有各外力在垂直于构件纵轴线的分力的代数和；构件中任意指定截面上的弯矩，等于该截面左段（或右段）所有各外力对该截面形心的力矩的代数和。
4 静力平衡方程对于建筑结构来说，荷载作用下通常处于静止的平衡状态。
处于平衡状态下的结构，则其整体，某一杆件或任一隔离部分都应当满足力的平衡条件。
对平面结构而言，要满足平面力系的静力平衡方程：∑X =0 ∑Y =0 ∑M 0=0上式的物理意义依次表示为构件沿水平方向、竖直方向不能移动，构件绕任意点（o ）不能转动。
在选用平衡方程时，尽可能在一个平衡方程中只包含一个未知力，以求避免解联立方程。
对未知力的方向可先做假设，再根据计算结果的正负号来判断力的正确方向。
建筑学 《结构选型》 20107【例题1】图示建筑物楼面为预制钢筋混凝土梁板结构。
板跨l =3m ，板宽b =0.9m ，板厚h =0.1m ；楼面梁跨l 1=6m ，截面尺寸b ×h=250×600mm 。
板面做法为20mm 厚水泥砂浆（γ=20 kN/m 3），板底为20mm 厚石灰砂浆（γ=17 kN/m 3）。
使用活载为2 kN/m 2。
要求：（1）确定板的计算简图，求板的最大内力值；（2）确定梁的计算简图，求梁的最大内力值； （3）按荷载的分类方法，讨论g k 与q k 的荷载类型。
【解】 1. 楼面板 （1）荷载计算:水泥砂浆面层 20×0.02=0.4 kN/m 2 钢筋混凝土板 25×0.10=2.5 kN/m 2 板底石灰砂浆 17×0.02=0.34 kN/m 2=3.24 kN/m 2恒载 g k =3.24×0.9=2.92 kN/m 活载 q k =2×0.9=1.8 kN/m （2）内力计算M max =( g k + q k )l 2/8=(2.92+1.8)×32/8=5.31 kN.m V max = ( g k + q k )l /2=(2.92+1.8)×3/2 =7.08 kN 2. 楼面梁 （1）荷载计算:板传来恒载 3.24×3=9.72 kN/m 梁自重 25×0.25×0.6 =3.75 kN/m 梁粉刷 17×（0.02×2）0.6=0.408kN/m 恒载 g k = 9.72+ 3.75+0.408=13.88 kN/m 活载 q k =2×3=6 kN/m （2）内力计算M max =( g k + q k )l 2/8=(13.88+6)×62/8=89.46 kN.m V max = ( g k + q k )l /2=(13.88+6)×6 /2=59.64 kN（3）g k =2.92 kN/m ：永久荷载（恒载），竖向荷载，固定荷载，线荷载，标准值；q k =1.8 kN/m ： 可变荷载（活载），竖向荷载，自由荷载，线荷载，标准值。
