某多层办公楼的设计计算书

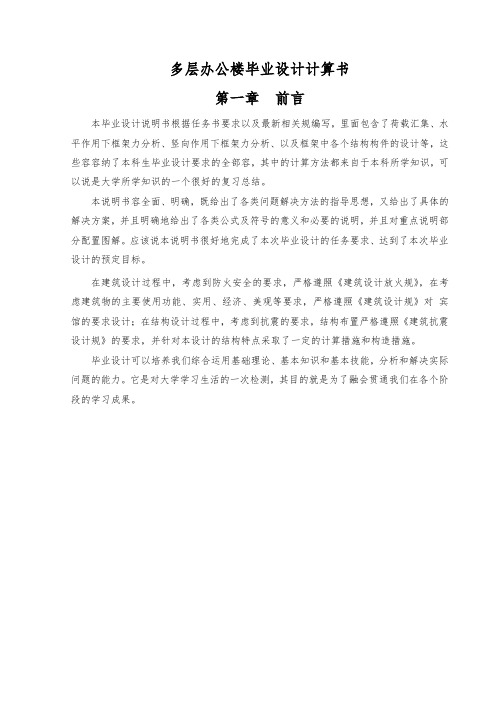

多层办公楼毕业设计计算书第一章前言本毕业设计说明书根据任务书要求以及最新相关规编写，里面包含了荷载汇集、水平作用下框架力分析、竖向作用下框架力分析、以及框架中各个结构构件的设计等，这些容容纳了本科生毕业设计要求的全部容，其中的计算方法都来自于本科所学知识，可以说是大学所学知识的一个很好的复习总结。

本说明书容全面、明确，既给出了各类问题解决方法的指导思想，又给出了具体的解决方案，并且明确地给出了各类公式及符号的意义和必要的说明，并且对重点说明部分配置图解。

应该说本说明书很好地完成了本次毕业设计的任务要求、达到了本次毕业设计的预定目标。

在建筑设计过程中，考虑到防火安全的要求，严格遵照《建筑设计放火规》，在考虑建筑物的主要使用功能、实用、经济、美观等要求，严格遵照《建筑设计规》对宾馆的要求设计；在结构设计过程中，考虑到抗震的要求，结构布置严格遵照《建筑抗震设计规》的要求，并针对本设计的结构特点采取了一定的计算措施和构造措施。

毕业设计可以培养我们综合运用基础理论、基本知识和基本技能，分析和解决实际问题的能力。

它是对大学学习生活的一次检测，其目的就是为了融会贯通我们在各个阶段的学习成果。

第二章方案论述2.1建筑方案设计论述根据本办公建筑的使用性质、建设规模与标准，确定了各类用房，主要包括：办公用房、公共用房、服务用房等组成，从而确定建筑的平面形式，立面外形以及部的建筑细部参数。

（1）、房间的平面组成：根据使用要求，结合建筑场地面积、结构选型等情况按建筑模数选择标准办公室开间7.5米和进深7.5米，房间沿走廊两侧布置。

门厅周围分别设置收发室、警卫室、楼梯间、电梯间、并直接与走道相接，这样做让门厅和服务用房以及水平竖向交通紧密的联系在一起，更好的发挥了门厅的作用；两边设置卫生间，2层设有一个会议室，地上其余2～6层均为办公用房。

本建筑共有三种开间、进深形式的房间，分别是7.5m×7.5m、3.75m×7.5m、15m ×7.5m，考虑到办公室的室净高不于2.60m，同时考虑二次利用，楼层高度取3.6米，走道净高也远高于2.10m。

摘要本设计是办公楼设计。

除建筑设计之外，结构设计是本专业设计的重点，其主要有设计计算书和结构施工图两部分组成。

结构设计主要是竖向荷载作用下的框架内力计算和水平作用下的地震作用、风作用计算，内力组合，梁柱配筋，楼梯计算，基础计算。

本设计竖向荷载作用下的框架计算取一榀框架，4层3跨，用弯矩分配法逐层求得；水平抗震计算采用D值法求得。

求出上述内力后，即可进行内力组合，然后根据内力组合的结果进行梁柱的配筋设计。

最后进行基础设计。

关键词：框架结构、钢筋混凝土、现浇。

第一部分设计条件一、工程名称。

二、建筑设计资料本建筑主要用途办公楼。

采用钢筋砼全现浇框架结构，四层（局部五层），底层层高3.7m，其余各层为3.5m。

本建筑总长为67.5m，总宽为36m，总高为16.2m。

本建筑中的一些构造作法如下：1.墙身做法：墙身为普通机制砖填充墙，M5混合砂浆砌筑。

外墙240mm，内墙200mm。

2.内墙面做法：刷乳胶漆，5mm厚1：0.3：3水泥石灰膏砂浆粉面压实抹光，12mm 厚1：1：6水泥石灰膏砂浆打底。

外墙面做法：1：1水泥砂浆（细砂）勾缝，5mm厚水磨石墙面，10mm厚1：2水泥砂浆粘结层，10mm厚1：3水泥砂浆打底。

3、楼面做法：50mm厚面层，板厚100mm4、屋面做法：油毡防水屋面，二毡三油、热铺绿豆砂一层；冷底子油一道；20mm厚1：2水泥砂浆找平层；100～140mm厚水泥防水珍珠岩块或沥青珍珠岩块保温层；热沥青一道隔气层；捣制钢筋混凝土屋面板。

三、基本数据(一)、工程地质情况(1)、设计标高室内设计标高±0.000，室内外高差300mm。

(2)、地下水位地下水位位于地表下1.0m处。

(3)、土层描述第一层为杂填土，厚度500mm；f k＝60 kN/m2；第二层为亚粘土，厚度1000mm，f k=110 kN/m2；q pk＝15 kN/m2第三层为粘土层，厚度2000m，f k=160 kN/m2；q pk＝25 kN/m2第四层为粘土层，厚度6000mm—13000mm，f k= 80 kN/m2；q pk＝20 kN/m2(二)、抗震要求本工程设计使用年限为50年，抗震设防烈度为六度，设计基本地震加速度0.10g，设计地震分组为第一组，抗震等级为二级，Ⅱ类场地土，近震。

拓新办公楼设计摘要本工程为xxxx限公司的拟建办公楼，建筑设计为四层，建筑面积一共为4402.48平方米，楼房标高为19.8米。

一层主要设计为大厅，接待室和设备用房，二至五层为标准办公用房。

建筑采用比较规则的柱网设计，为办公空间的灵活组合划分提供条件，亦对工程造价提供了较为经济的的方案。

本工程结构设计采用多层钢筋混凝土框架结构，基本步骤为：结构计算简图的确定；荷载计算；内力分析；内力组合；梁、柱截面配筋、板的设计、基础的设计以及结构施工图的绘制等。

其中，内力计算只考虑恒荷载和活荷载；柱、板的设计采用弹性理论；梁的设计采用塑性理论；基础选用柱下独立基础。

在进行截面设计时，遵循了强剪弱弯，强柱弱梁，强节点弱构件的设计原则，且满足构造要求，除对本框架进行手算外，还利用了PKPM 对本结构进行了电算。

本设计从建筑到结构是一个较为完整的设计过程，通过毕业设计复习和巩固了以前所学知识，把主要课程联系成一个完整的体系，并运用于设计中；本次毕业设计培养了我进行独立设计的基本能力，为毕业后的工作打下了坚实的基础。

关键词：框架结构；混凝土；建筑设计；结构设计Design of Office Building for TuoXinABSTRACTThe engineering is planned for a proposed office building for Tuoxin. which is divided into five stories. The building covers a total construction area of 4402.48 square meters and stands a ground elevation of 19.8 meters. The first storey includes the hall, reception room and spare room, while from the second storey to fifth storey are standard office. The building uses regular pillars net design, resulting in flexible combination and division for office space and a more economical scheme for the project .The design of engineering structures using multi-storey reinforced concrete frame structure, the basic steps are: the determination of the structure of the calculation diagram; load calculation; internal force analysis; combination of internal forces; beams, reinforced concrete column cross section, board design, basic design and structural mapping, such as construction. Among them, the internal force calculation concerns the constant load and live load only. The column and board design use a flexible plate theory; beam design uses plastic theory; The basis uses column-under single foundation. Seismic design in cross section, follows the design principles of strong bent weak shear, weak beam strong column and strong node weak component, and meet the construction requirements meanwhile. Moreover, the structure computerization is shown by using PKPM.From construction to the design of structure is a rather complete design process. Through design review and consolidation of the previous knowledge, the main courses are linked into a complete system and used in this design; The Graduation Project has trained me in the basic ability of independent design ,which lays down a solid foundation for the work after graduate.Keywords: Frame Structure; Concrete; Architectural Design; Structure Design目录1 建筑设计说明 (6)1.1设计依据 (6)1.2设计构思 (6)1.3工程概况 (6)1.4设计资料 (7)1.4.1工程地质条件 (7)1.4.2气象资料 (7)1.4.3抗震设防烈度 (7)1.4.4材料 (7)1.4.5建筑装修标准 (7)2 结构设计 (9)2.1结构平面布置 (9)2.1.1结构方案的确定 (9)2.1.2基础类型的确定 (9)2.2结构构件截面尺寸确定 (9)2.3框架计算简图 (11)2.4荷载计算 (13)2.4.1 屋面均布恒载 (13)2.4.2 楼面均布恒载 (13)2.4.3 活荷载 (14)2.4.4 楼面均布活载 (14)2.4.5 梁柱自重 (14)2.4.6 墙体自重 (16)2.5水平地震力作用下框架侧移计算 (18)2.5.1 横梁线刚度 (18)2.5.2横向框架柱的侧移刚度D值 (19)2.5.3 横向框架自振周期 (20)2.5.4横向地震作用计算 (21)2.5.5 横向框架抗震变形验算 (22)2.6水平地震作用下横向框架的内力分析 (23)2.7风荷载 (26)2.7.1基本信息 (26)2.7.2 横向框架在风荷载作用下的位移计算 (28)2.7.3 风荷载作用下横向框架的内力分析 (28)2.8竖向荷载作用下横向框架的内力分析 (31)2.8.1 荷载计算 (32)2.8.2 横向框架在恒荷载作用下的内力计算 (37)2.8.3 横向框架在活荷载作用下的内力计算 (45)3 内力组合 (52)3.1横向框架梁内力组合 (52)3.2框架梁弯矩调幅 (52)3.3框架梁内力组合 (63)3.4框架柱内力组合 (68)4 梁柱截面设计及配筋计算 (73)4.1设计信息 (73)4.2正截面承载力计算 (73)4.3梁斜截面承载力计算 (77)4.4柱的配筋计算 (80)4.5框架柱正截面承载力计算 (81)4.6柱斜截面受剪计算 (86)5 其他构件设计 (87)5.1板的配筋计算 (87)5. 1.1板区划分 (87)5.1.2 板配筋计算 (88)5.2楼梯设计 (91)5.2.1楼梯设计资料 (91)5.2.2楼梯梯段斜板设计 (92)5. 2.3平台板设计 (94)5.2.4平台梁设计 (95)5.3基础设计 (96)5.3.1设计说明 (97)5.3.2荷载计算 (97)5.3.3地基承载力设计值的确定 (97)5. 3.4边柱独立基础设计 (97)5. 3.5中柱联合基础设计 (101)6 PKPM电算结果 (105)参考文献 (117)致谢 .......................................................................................................... 错误！未定义书签。

某办公楼框架结构毕业设计计算书目录第一章设计说明1.1 建筑设计说明 (4)1.2 结构设计说明 (5)第二章结构平面布置2.1 柱网布置 (5)2.2 框架结构承重方案选择 (6)2.3 框架梁、柱截面尺寸确定 (6)第三章荷载标准值计算3.1 恒载标准值计算 (11)3.2 活载标准值计算 (16)3.3 计算竖向荷载作用下框架受荷总图 (16)3.4 风荷载计算 (22)3.5 地震荷载作用下的内力和位移计算 (26)3.6 横向框架的水平地震作用和侧移计算 (29)第四章内力计算4.1 恒载内力计算 (35)4.2 活载内力计算 (43)4.3 重力荷载内力计算 (49)4.4 风荷载标准值作用下内力计算（D值法） (55)4.5 水平地震作用下的内力计算（D值法） (62)第五章内力组合5.1 内力组合一般规定 (69)5.2 框架梁内力组合 (70)5.3 框架柱内力组合 (74)第六章框架梁、柱截面设计6.1 框架梁截面设计 (77)6.2 框架柱截面设计 (82)第七章基础设计7.1 工程概况 (91)7.2 框架柱传来荷载确定 (91)7.3 柱下独立基础设计 (92)7.4 抗冲切验算 (96)7.5 柱下独立基础的局部受压验算 (97)7.6 基础配筋验算 (97)前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。

本组毕业设计题目为《某办公楼框架结构设计》。

在毕设前期，我温习了《结构力学》、《钢筋混凝土》、《建筑结构抗震设计》等知识，并借阅了《抗震规范》、《混凝土规范》、《荷载规范》等规范。

在毕设中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。

特别是在SARS肆掠期间，本组在校成员齐心协力、分工合作，发挥了大家的团队精神。

在毕设后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。

XX大学本科学生毕业设计某多层办公楼的设计学生：XX学号：XX指导教师：XX专业：土木工程XX大学土木工程学院二OO六年六月本科学生毕业设计中文摘要摘要本设计主要进行了结构方案中框架5轴框架的抗震设计。

在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。

接着计算竖向荷载（恒载及活荷载）作用下的结构内力，找出最不利的一组或几组内力组合。

选取最安全的结果计算配筋并绘图。

此外还进行了结构方案中的室内楼梯的设计并完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

关键词：框架，结构设计，抗震设计，施工组织设计ABSTRACTThe purpose of the design is to do the anti-seismic design in the longitudinal frames of axis5. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.Keywords : frames，structural design，anti-seismic design目录中文摘要 (Ⅰ)英文摘要 (Ⅱ)一、设计资料 (1)二、结构布置及结构计算简图的确定 (1)三、荷载计算 (3)四、内力计算 (10)五、内力组合 (56)六、截面设计 (56)七、框架节点核心区抗震验算 (56)八、基础设计 (58)九、板式楼梯设计 (60)参考文献 (63)附录………………………………………………………………………………………………..附录一：内力组合表………………………………………………………………………...…附录二：梁配筋表…………………………………………………………………………...…附录三：柱配筋表…………………………………………………………………………...…附录四：KJ-3内力图………………………………………………………………………..…附录五：各层配筋简图……………………………………………………………………...…参考文献[1] 《现行建筑设计规范大全》，建工出版社[2] 《建筑设计防火规范》JBJ16-87[3] 《建筑设计资料集》第2版，第5册[4] 《西南地区建筑标准设计通用图合订本》[5] 《中小型民用建筑图集》[6] 《建筑结构荷载规范》GB50009-2001[7] 《混凝土结构设计规范》GB50010-2002[8] 《建筑抗震设计规范》GB500011-2001[9] 《建筑地基基础设计规范》GB50007-2001[10] 《结构静力计算手册》[11] 《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1[12] 《建筑施工手册》[13] 《XX市建筑、装饰、安装工程劳动定额》CQ－97，上下册[14] 《产量定额》[15] 相关教材一、设计资料（1）设计标高：室内设计标高±0.000,室内外高差450mm.（2）墙身做法：采用加气混凝土块，用M5混合砂浆砌筑，内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内涂料两度。

多层框架办公楼毕业设计（计算书、建筑、结构施工图）六层框架办公楼设计1建筑说明1.1 工程概况本建筑位于某市文化行政区临街一侧，六层现浇钢筋混凝土框架结构，房间开间3.9米，层高3.6米。

长35.1米，宽14.8米，高21.6米。

总建筑面积3116.88平方米。

1.2 设计资料1) 本建筑设计使用年限为50年. 2) 耐火等级为2级.3) 基本风压0w =0.35 KN/M 2，基本雪压0s =0.25 KN/M 2.4) 建筑结构安全等级为二级；抗震设防烈度为8度；建筑场地类别为2类，建筑抗震设防类别为丙类. 1.3 总平面设计总平面布置的基本原则：1) 应根据一栋楼或一个建筑群的组成和使用功能，结合所处位置和用地条件、有关技术要求，综合研究新建的、原有的建筑物、构筑物和各项设施等相互之间的平面和空间关系，充分利用土地，合理进行总体布局，使场地内各组成部分成为有机的整体，并与周围环境相协调而进行的设计。

2) 应结合地形、地质、气象条件等自然条件布置，有效组织地面排水，进行用地范围内的竖向布置。

3) 建筑物的布置应符合防火、卫生等规范及各种安全要求，并应满足交通要求。

4) 建筑物周围布置应与城市主干道及周围环境相协调，合理组织场地内的各种交通流线（含人流、车流、货流等），并安排好道路、出入口，并考虑风向及人员出入的便利。

1.4 主要房间设计主要房间是各类建筑的主要部分，是供人们学习、生活的必要房间，由于建筑物的类别不同，使用功能不同，对主要房间的设计也不同。

但主要房间设计应考虑的基本因素仍然是一致的，即要求有适宜的尺寸，足够的使用面积，适用的形状，良好的采光和通风条件，方便的内外交通联系，合理的结构布置和便于施工等。

因此，本建筑的柱网横向尺寸6.0m+2.8m+6.0m ，纵向尺寸3.9m ×9m 。

1.5 辅助房间设计在本建筑中，辅助房间主要为卫生间。

卫生间的设计在满足设备布置及人体活动的前提下，应设在人流交通线上与走道楼梯间相连处，如走道尽端，楼梯间即出入口或建筑物转角处，为遮挡视线和缓冲人流。

结构计算书某六层框架结构，建筑平面图、剖面图如图1所示，采用钢筋混凝土全现浇框架结构设计。

1．设计资料（1）设计标高：室内设计标高±0.000 m，室内外高差450mm。

（2）墙身做法：墙身为普通机制砖填充墙，M5水泥砂浆砌筑。

内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。

外粉刷为1：3水泥砂浆底，厚20mm，马赛克贴面。

（3）楼面做法：顶层为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；底层为15mm厚纸筋面石灰抹底，涂料两度。

（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥砂浆找平层厚20mm，二毡三油防水层。

（5）门窗做法：门厅处为铝合金门窗，其它均为木门，钢窗。

（6）地质资料：属Ⅲ类建筑场地。

（7）基本风压：ωo=0.55 KN/m2（地面粗糙度属B类）。

（8）活荷载：屋面活荷载2.0 KN/m2，办公楼楼面活荷载2.0KN/m2，走廊楼面活荷载2.0KN/m2。

建筑剖面图建筑平面图结构平面布置图2.结构布置及结构计算简图的确定边跨（AB、CD跨）梁：取h=1/12L=1/12X6000=500mm,取b=250mm. 中跨（BC跨）梁：取h=400mm,b=250mm边柱（A轴、D轴）连系梁：取b×h =250mm×500mm中柱（B轴、C轴）连系梁：取b×h=250mm×400mm柱截面均为b×h=300mm×450mm现浇楼板厚100mm。

结构计算简图如图3所示。

根据地质资料，确定基础顶面离室外地面为450mm，由此求得底层层高为4.5m。

各梁柱构件的线刚度经计算后列于图3。

其中在求梁截面惯性矩时考虑到现浇楼板的作用，取I=2I o（I o为不考虑楼板翼缘作用的梁截面惯性矩）。

边跨（AB、CD）梁：i=2E c×1/12×0.25×0.503／6.0=8.68×10-4E c (m3)边跨（BC）梁：i=2E c×1/12×0.25×0.43／2.5=10.67×10-4E c (m3)上部各层柱：i=E c×1/12×0.30×0.453／3.6=6.33×10-4E c (m3)底层柱：i=E c×1/12×0.30×0.453／4.5=5.06×10-4E c (m3)注：图中数字为线刚度，单位：x10-4E c m33.恒荷载计算（1）屋面框架梁线荷载标准值：20mm厚水泥砂浆找平0.02×20=0.4KN/m2 100厚～140厚（2%找坡）膨胀珍珠岩(0.10+0.14)／2×7=0.84KN/m2100厚现浇钢筋混凝土楼板0.10×25=2.5KN／m2 5mm厚纸筋面石灰抹底0.015×16=0.24KN／m2 _________________________________________________________________________________________ 屋面恒荷载 3.98 KN／m2边跨（AB、CD）框架梁自重0.25×0.50×25=3.13KN／m 梁侧粉刷2×(0.5-0.1) ×0.02×17=0.27KN／m 中跨（BC）框架梁自重0.25×0.40×25=2.5KN／m 梁侧粉刷2×(0.4-0.1) ×0.02×17=0.2KN／m 因此，作用在屋顶框架梁上的线荷载为：G6AB1=g6CD1=3.13+0.27=3.4KN／mG6BC1=2.5+0.2=2.7KN／mG6AB2=g6CD2=3.98×3.6=14.33KN／mG6BC2=3.98×2.5=9.95KN／m(2)楼面框架梁线荷载标准值荷载计算同上（略），作用在中间层框架上的线荷载为：25mm厚水泥砂浆面层0.025×20=0.50KN/m2 100mm厚现浇钢筋混凝土楼板0.10×25=2.5 KN/m2 15mm厚纸筋石灰抹底0.015×16=0.24 KN/m2 —————————————————————————————楼面恒荷载 3.24 KN/m2 边跨框架梁及梁侧粉刷 3.4KN/m 边跨填充墙自重0.24×（3.6-0.5）×19=14.14 KN/m 墙面粉刷（3.6-0.5）×0.02×2×17=2.11 KN/m 中跨框架梁及梁侧粉刷 2.7 KN/m 因此，作用在屋顶框架梁上的线荷载为：g AB1=g CD1=3.4+14.14+2.11=19.65 KN/mg BC1=2.7 KN／mg AB2=g CD2=3.24×3.6=11.66 KN／mg BC2=3.24×2.5=8.1 KN／m(3)屋面框架节点集中荷载标准值边柱连系梁自重0.25×0.50×3.6×25=11.25KN 梁侧粉刷0.02×（0.50-0.10）×3.6×2×19=1.09KN 1m高女儿墙自重1×3.6×0.24×19=16.42KN 粉刷1×0.02×2×3.6×17=2.45(KN) 连系梁传来屋面自重1／2×3.6×1／2×3.6×3.98=12.90(KN) __________________________________________________________ 顶层边节点集中荷载G6A=G6D=44.11KN中柱连系梁自重0.25×0.40×3.6×25=9.0KN 粉刷0.02×(0.40-0.10) ×2×3.6×17=0.73KN 连系梁传来屋面自1／2×(3.6+3.6-2.5) ×1.25×3.98=11.69KN1／2×3.6×1.80×3.98=12.90KN 顶层中节点集中荷载34.32KN ④楼面框架节点集中荷载标准值边柱连系梁自重11.25KN 粉刷 1.09KN窗下墙体自重 0.24×1.3×3.3×19=19.56KN 粉刷2×0.02×1.3×3.3×17=2.20KN 窗边墙体自重 0.60×1.8× 0.24×19=4.92KN 粉刷0.60×1.8×2×0.02×17=0.73KN 框架梁自重0.30×0.45×3.6×25=12.15KN 粉刷0.75×0.02×3.6×17=0.918KN 连系梁传来楼面自重 1 /2×3.6×1/2×3.6×3.24=10.50KN 中间层边节点集中荷载G A=G D =65.02KN中柱连系梁自重 9.0KN 粉刷 0.73KN 内纵墙自重 3.3×（3.6-0.4）×0.24×19=48.15KN 粉刷 3.3×（3.6-0.4）×2×0.02×17=7.18KN 连系梁传来楼面自重1/2×（3.6+3.6-2.5）×1.25×3.24=9.14KN—————————————————————————————间层中节点集中荷载：G B=G C=84.70KN （5）恒荷载作用下的结构计算简图4.楼面活荷载计算活荷载作用下的结构计算简图如图5所示。

第一章基础工程计算工程名称：某办公楼建筑工程第二章地梁、钢筋、混泥土工程量计算DL4DL52 钢筋工程量KgDL6DL7 n=[(3.0+2.1+1.5)-0.60]/0.20+1=31G=0.395X l X n x6=77.88c.钢筋小计：833.18+77.88=911.06DL4: 16 根a.主筋：G=(4.8 X 4 X 1.21+4.8 X 2 X 2.0+4.8 X 4 X1.58) X 16 =1164.29b.箍筋：l= ( 0.3-0.06 ) + ( 0.35-0.06 ) ] X2-0.10=0.96n=(4.8-0.60)/0.20+1=18G=0.395X l X n X 16=109.21c.钢筋小计：1164.29+109.2仁1273.50DL5:6 根a.主筋：G=(3.0+2.1) X (2 X 2.0+2 X 1.21+2 X1.58+4 X 1.58) X 6 =486.54b.箍筋：l= ( 0.3-0.06 ) + ( 0.45-0.06 ) ] X2-0.10=1.16n=[(3.0+2.1)-0.60]/0.20+1=23.5G=0.395X l X n X6=65.98c.钢筋小计：486.54+65.98=552.52DL6:6 根a.主筋：G=1.5X 3X (3 X 2.0+5 X 1.58) X 6=375.3b.箍筋：l=[ ( 0.3-0.06 ) + ( 0.45-0.06 ) ] X77.88911.061164.29109.211273.50486.5465.98552.52375.3 2-0.10=1.16DL8 n=(1.5 X 3-0.60)/0.20+仁20.5G=0.395X l X n X6=54.75c.钢筋小计：375.3+54.75=430.05DL7:6 根a.主筋：G=3.3X (8 X 1.21+4 X 1.58) X 6 =316.8b.箍筋：l=[ ( 0.3-0.06 ) + ( 0.3-0.06 ) ] X2-0.10=0.8654.75430.052 钢筋工程量n=(3.3-0.60)/0.15+1=19G=0.395X l X n X6=38.73c.钢筋小计：316.8+38.73=355.53Kg DL8: 6 根a.主筋：DL9 G=2.4X (8 X 1.21+4 X 1.58) X 6 =230.4b.箍筋：316.838.73355.53230.4 DL10l=[ ( 0.3-0.06 ) + ( 0.3-0.06 ) ] X2-0.10=0.86n=(2.4-0.60)/0.10+1=19G=0.395X l X n X 16=38.73c.钢筋小计：230.4+38.73=269.13DL9: 5 根a.主筋：G=3.9X (6 X 1.21+4 X 1.58) X 5=264.81b.箍筋：l=[ ( 0.3-0.06 ) + ( 0.35-0.06 ) ] X2-0.10=0.96n=(3.9-0.60)/0.20+1=17.5G=0.395X l X n X 5=34.1338.73269.13264.8134.13298.94第三章底层、二层柱、梁、楼板工程量计算Kg b.箍筋：1=[ (0.25-0.06 ) + (0.45-0.06 ) ] X2-0.10=1.06n=(2.1-0.06)/0.2+1=11.2G=0.398X l X n X 8=40.50c.钢筋小计：123.581+40.50=164.082KL6: 32 根a.主筋：G=4.8X (5 X 1.58+1 X 1.21) X 32=1399.296b.箍筋：l=[ (0.25-0.06 ) + (0.45-0.06 ) ] X 2-0.10=1.06n=(4.8-0.06)/0.2+仁24.7G=0.398X l X n X 8=84.376c.钢筋小计：1399.296+84.376=1483.672 KL7: 8根a.主筋：G=3.3X (2 X 0.888+3 X 1.58+2 X 2.0) X8=277.622b.箍筋：l=[ (0.25-0.06 ) + (0.45-0.06 ) ] X2-0.10=1.06n=(330.06)/0.2+仁17.2G=0.398X l X n X 8=60.751c.钢筋小计：277.622+60.751=338.373 KL8: 10根a.主筋：G=2.4X (5 X 1.58+1 X 2.47) X 10=248.88b.箍筋：l=[ (0.25-0.06 ) + (0.30-0.06 ) ] X2-0.10=0.76n=(2.4-0.06)/0.2+1=12.7G=0.398X l X n X 10=39.322c.钢筋小计：248.88+39.322=288.202 KL9: 6 根a.主筋：G=2.1X (2 X 0.888+2 X 2.0+2 X 2.47) X6=135.022b.箍筋：l=[ (0.25-0.06 ) + (0.40-0.06 ) ] X2-0.10=1.08n=(2.1-0.06)/0.2+1=11.2G=0.398X l X n X6=30.948c.钢筋小计：135.022+30.948=165.97140.50164.0821399.29 63761483.67 2277.62260.751388.373248.8839.322288.20135.02230.948165.9714 梁-钢筋量梁第四章三层柱、梁、楼板工程量计算5 梁-钢筋量梁Kg a.主筋：G=4.8X(2X 1.58+1 X 1.21+2 X 1.58 ) X8=289.15b.箍筋：1=[ (0.25-0.06 ) + (030.06 ) ] X2-0.10=0.76n=(4.8-0.06)/0.2+仁24.7G=0.398X l X n X 8=60.50c.钢筋小计：289.15+60.50=349.65KL11: 4 根a.主筋：G=3.3X( 2X 1.58+3 X 1.58 ) X 4=104.28b.箍筋：l=[ (0.25-0.06 ) + (0.45-0.06 ) ] X2-0.10=1.06n=(330.06)/0.2+仁17.2G=0.398X l X n X4=30.38c.钢筋小计：104.28+30.38=134.66KL12: 4 根a.主筋：G=2.1X( 2X 0.888+2 X 1.21 )X 4=35.25b.箍筋：l=[ (0.25-0.06 ) + (0.45-0.06 ) ] X 2-0.10=1.06n=(2.1-0.06)/0.2+1=11.2G=0.398X l X n X4=20.25c.钢筋小计：35.25+20.25=55.5KL13: 1 根a.主筋：G=(2.4 X 2+4.8) X(2X 2+1 X 1.21+2 X 2+3X 1.58 ) X 1= 133.92b.箍筋：l=[ (0.25-0.06 ) + (0.35-0.06 ) ] X 2-0.10=0.86n=(2.4 X 2+4.8-0.06)/0.2+1=48.7G=0.398X l X n X 1= 16.77c.钢筋小计：133.92+16.77=150.69KL14: 1 根a.主筋：G=(2.4 X 2+4.8) X(2X 2.98+2 X 2+2X 2.98X 2+1X 2.47 ) X 仁233.76b.箍筋：l=[ (0.25-0.06 ) + (0.6-0.06 ) ] X2-0.10=1.36289.1560.50349.6530.38134.6635.2520.2555.516.77150.69233.76第四章砌体结构工程量。
