城市轨道交通信号设备培训讲义

轨道交通 列车运行控制技术•第三章 信号基础设备内容信号继电器 信号机及灯光显示 道岔 轨道电路22017年9月18日星期一教学要求 了解信号继电器原理及作用 了解信号机的灯光显示含义及分类与作用 了解转辙机的作用及工作原理 了解轨道电路的工作状态和参数3第一节 信号继电器 信号继电器是轨道交通信号继电式控制 系统的关键部件，也是电子式控制系统 的主要接口部件。

4（一）直流无极电磁继电器工作原理■由线圈、衔铁、 重锤片，拉杆组成 一个电磁系统 ■其上部是接点系 统，包括前接点、 后接点和中接点， ■前、后接点静止 不动，中接点在拉 杆带动下可以移动。

■上、下托片用来 使接点间保持一定 距离。

5继电器吸起■在线圈中通以一定数量的电流，继电器励磁，吸合衔铁， 带动动接点运动中接点与前接点接通。

●当在线圈的1、4端子间通上直流电后，铁芯中便产生磁 通，它通过轭铁、铁芯、气隙、衔铁构成回路 ●其电磁吸引力就会吸动衔铁向右，从而推动拉杆向上，于 是中接点离开后接点(称为“后接点断开”)，与前接点接触 (称为“前接点闭合”)，这种状况叫做“继电器吸起”。

6继电器落下■当线圈中的电流减小到一定值时，继电器失磁，衔铁依靠 重力和接点弹力复位，带动动接点运动与前接点断开，接通 后接点。

■继电器断电时，衔铁失磁离开铁芯(称为“释放衔铁”) 拉杆和重锤片依靠重力掉下，使中接点与前接点分开(称为 “前接点断开”)，与后接点接触(称为“后接点闭合”)。

这 种状况叫做“继电器落下”7（二）继电器故障-安全原则■发生故障时导向安全侧 ■规定以衔铁释放为安全侧，也就是以前接点断开、后 接点闭合为安全侧(继电器落下）。

■当继电器在衔铁吸合状态，万一发生了线圈断线或短 路的故障，靠衔铁及重锤片的自重，就能使衔铁离开铁 芯，可靠地保持在释放状态，导向安全侧 ■对于接点的材料，也要选用熔点高的，保证通过大电 流时不会发生粘连而影响前接点断开。

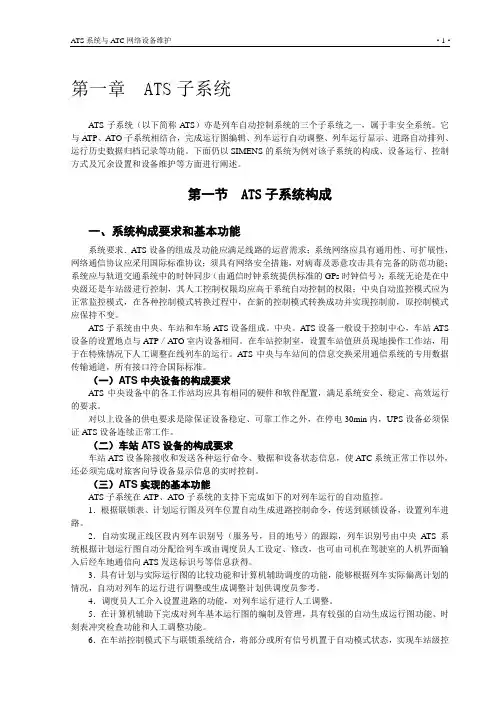

第一章 ATS子系统ATS子系统（以下简称A TS）亦是列车自动控制系统的三个子系统之一，属于非安全系统。

它与A TP、ATO子系统相结合，完成运行图编辑、列车运行自动调整、列车运行显示、进路自动排列、运行历史数据归档记录等功能。

下面仍以SIMENS的系统为例对该子系统的构成、设备运行、控制方式及冗余设置和设备维护等方面进行阐述。

第一节 ATS子系统构成一、系统构成要求和基本功能系统要求．ATS设备的组成及功能应满足线路的运营需求；系统网络应具有通用性、可扩展性，网络通信协议应采用国际标准协议；须具有网络安全措施，对病毒及恶意攻击具有完备的防范功能；系统应与轨道交通系统中的时钟同步（由通信时钟系统提供标准的GPs时钟信号）；系统无论是在中央级还是车站级进行控制，其人工控制权限均应高于系统自动控制的权限；中央自动监控模式应为正常监控模式，在各种控制模式转换过程中，在新的控制模式转换成功并实现控制前，原控制模式应保持不变。

ATS子系统由中央、车站和车场A TS设备组成。

中央。

A TS设备一般设于控制中心，车站A TS 设备的设置地点与ATP／A TO室内设备相同。

在车站控制室，设置车站值班员现地操作工作站，用于在特殊情况下人工调整在线列车的运行。

A TS中央与车站间的信息交换采用通信系统的专用数据传输通道，所有接口符合国际标准。

（一）ATS中央设备的构成要求ATS中央设备中的各工作站均应具有相同的硬件和软件配置，满足系统安全、稳定、高效运行的要求。

对以上设备的供电要求是除保证设备稳定、可靠工作之外，在停电30min内，UPS设备必须保证A TS设备连续正常工作。

（二）车站ATS设备的构成要求车站ATS设备除接收和发送各种运行命令、数据和设备状态信息，使ATC系统正常工作以外，还必须完成对旅客向导设备显示信息的实时控制。

（三）ATS实现的基本功能ATS子系统在A TP、ATO子系统的支持下完成如下的对列车运行的自动监控。

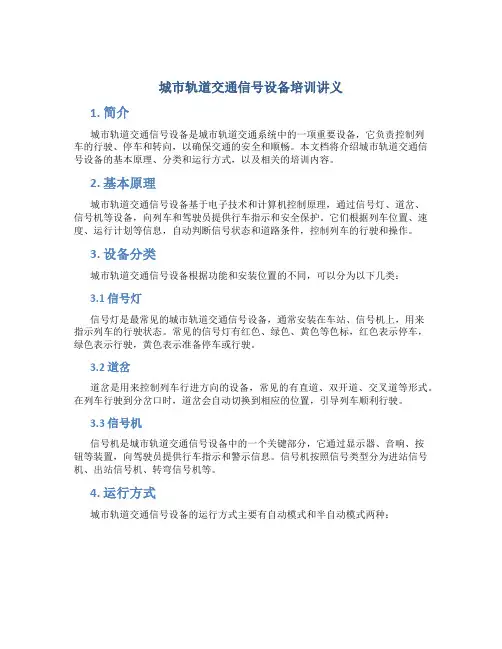

城市轨道交通信号设备培训讲义1. 简介城市轨道交通信号设备是城市轨道交通系统中的一项重要设备，它负责控制列车的行驶、停车和转向，以确保交通的安全和顺畅。

本文档将介绍城市轨道交通信号设备的基本原理、分类和运行方式，以及相关的培训内容。

2. 基本原理城市轨道交通信号设备基于电子技术和计算机控制原理，通过信号灯、道岔、信号机等设备，向列车和驾驶员提供行车指示和安全保护。

它们根据列车位置、速度、运行计划等信息，自动判断信号状态和道路条件，控制列车的行驶和操作。

3. 设备分类城市轨道交通信号设备根据功能和安装位置的不同，可以分为以下几类：3.1 信号灯信号灯是最常见的城市轨道交通信号设备，通常安装在车站、信号机上，用来指示列车的行驶状态。

常见的信号灯有红色、绿色、黄色等色标，红色表示停车，绿色表示行驶，黄色表示准备停车或行驶。

3.2 道岔道岔是用来控制列车行进方向的设备，常见的有直道、双开道、交叉道等形式。

在列车行驶到分岔口时，道岔会自动切换到相应的位置，引导列车顺利行驶。

3.3 信号机信号机是城市轨道交通信号设备中的一个关键部分，它通过显示器、音响、按钮等装置，向驾驶员提供行车指示和警示信息。

信号机按照信号类型分为进站信号机、出站信号机、转弯信号机等。

4. 运行方式城市轨道交通信号设备的运行方式主要有自动模式和半自动模式两种：4.1 自动模式在自动模式下，信号设备根据预设的运行方案和列车位置信息，自动控制信号灯、道岔等设备。

它能够根据实时的交通流量和运行计划，自动调整信号状态和列车运行速度，以提高行车效率和安全性。

4.2 半自动模式在半自动模式下，信号设备根据列车驾驶员的手动操作，进行信号控制和列车调度。

驾驶员通过控制盘和按钮，选择合适的信号状态和行车速度，并确保列车按指令行驶。

半自动模式可以在紧急情况下确保安全，并提供驾驶员对车辆的更高控制能力。

5. 培训内容城市轨道交通信号设备培训的内容主要包括以下几个方面：5.1 设备原理和工作方式的介绍培训人员将向学员介绍城市轨道交通信号设备的基本原理和工作方式，包括信号灯、道岔和信号机的作用和运行原理等。
