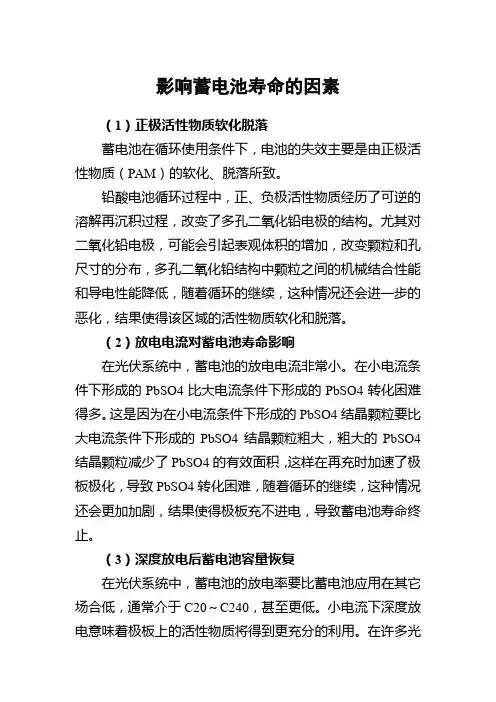

影响蓄电池寿命的因素

铅酸蓄电池使用寿命的因素蓄电池是UPS系统中的一个重要组成部分，它的优劣直接关系到整个UPS系统的可靠程度。

不管UPS设计的多么先进，功能多么齐备，一旦蓄电池失效，再好的UPS也无法提供不间断供电。

千万不要因贪图便宜而选用劣质铅酸蓄电池，这样会影响整个UPS系统的可靠性，并将因此造成更大的损失。

下面介绍一下关乎铅酸蓄电池使用寿命的因素：1 环境温度对电池的影响较大。

环境温度过高，会使电池过充电产生气体，环境温度过低，则会使电池充电不足，这都会影响电池的使用寿命。

因此，一般要求环境温度在25℃左右， UPS浮充电压值也是按此温度来设定的。

实际应用时，蓄电池一般在5℃～35℃范围内进行充电，低于5℃或高于35℃都会大大降低电池的容量、缩短电池的使用寿命。

2 放电深度对电池使用寿命的影响也非常大。

电池放电深度越深，其循环使用次数就越少,因此在使用时应避免深度放电。

虽然UPS都有电池低电位保护功能，一般单节电池放电至10.5V左右时，UPS就会自动关机。

但是，如果UPS处于轻载放电或空载放电的情况下,也会造成电池的深度放电。

3 电池在存放、运输、安装过程中，会因自放电而失去部分容量。

因此，在安装后投入使用前，应根据电池的开路电压判断电池的剩余容量，然后采用不同的方法对蓄电池进行补充充电。

对备用搁置的蓄电池，每3个月应进行一次补充充电。

可以通过测量电池开路电压来判断电池的好坏。

以12V 电池为例，若开路电压高于12.5V，则表示电池储能还有80％以上，若开路电压低于12.5V，则应该立刻进行补充充电。

若开路电压低于12V，则表示电池存储电能不到20％，电池不堪使用。

4 充电电压。

由于UPS电池属于备用工作方式，市电正常情况下处于充电状态，只有停电时才会放电。

为延长电池的使用寿命， UPS的充电器一般采用恒压限流的方式控制，电池充满后即转为浮充状态，每节浮充电压设置为13.6V左右。

如果充电电压过高就会使电池过充电,反之会使电池充电不足。

铅酸电池的设计寿命通常在4-8年不等，但实际使用寿命受多种因素影响。

具体如下：
1.使用条件：铅酸电池的使用寿命受其使用条件的影响很大。

例如，作为汽车起动用的铅酸蓄电池，设计使用寿命通常为4～5年以上，但实际中往往因为各种原因，如充放电不当、温度过高或过低等，导致电池几个月至一年就报废。

2.环境温度：温度对铅酸电池的寿命影响显著。

理想的使用温度范围是20-25摄氏度。

据理论数据显示，环境温度每变动10度，电池寿命可能减少20-25%。

3.充电方式：铅酸电池的充电方式也会影响其寿命。

设计浮充寿命指的是电池在恒定电压下持续充电的状态下的预期寿命，这种状态下12V铅酸电池的设计寿命可达5-8年。

然而，如果电池经常进行深度循环充放电，其寿命可能会大幅缩短。

4.内阻变化：电池的内阻及其变化趋势可以用来预测电池的寿命。

内阻值越高，表示电池容量越低，性能越差。

当内阻值达到初始内阻值的1.3倍到1.5倍之间时，通常建议进行更换。

综上所述，尽管铅酸电池有其设计寿命，但其实际使用寿命会因使用和维护的方式、环境条件等多种因素而有所不同。

正确维护和使用铅酸电池，可以在一定程度上延长其使用寿命。

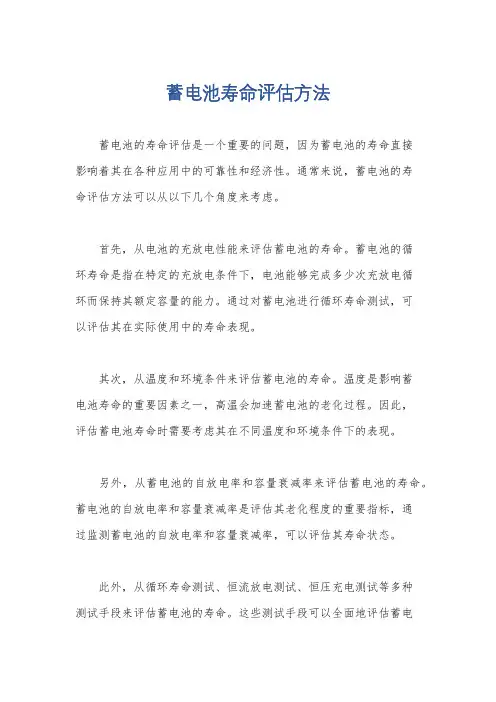

蓄电池寿命评估方法
蓄电池的寿命评估是一个重要的问题，因为蓄电池的寿命直接
影响着其在各种应用中的可靠性和经济性。

通常来说，蓄电池的寿
命评估方法可以从以下几个角度来考虑。

首先，从电池的充放电性能来评估蓄电池的寿命。

蓄电池的循
环寿命是指在特定的充放电条件下，电池能够完成多少次充放电循
环而保持其额定容量的能力。

通过对蓄电池进行循环寿命测试，可
以评估其在实际使用中的寿命表现。

其次，从温度和环境条件来评估蓄电池的寿命。

温度是影响蓄
电池寿命的重要因素之一，高温会加速蓄电池的老化过程。

因此，
评估蓄电池寿命时需要考虑其在不同温度和环境条件下的表现。

另外，从蓄电池的自放电率和容量衰减率来评估蓄电池的寿命。

蓄电池的自放电率和容量衰减率是评估其老化程度的重要指标，通
过监测蓄电池的自放电率和容量衰减率，可以评估其寿命状态。

此外，从循环寿命测试、恒流放电测试、恒压充电测试等多种
测试手段来评估蓄电池的寿命。

这些测试手段可以全面地评估蓄电
池在不同工况下的性能表现，从而更准确地评估其寿命状态。

总的来说，评估蓄电池的寿命需要综合考虑其充放电性能、温度和环境条件、自放电率和容量衰减率等多个方面的因素。

通过综合分析这些因素，可以更准确地评估蓄电池的寿命状态，为其在实际应用中的使用提供参考依据。

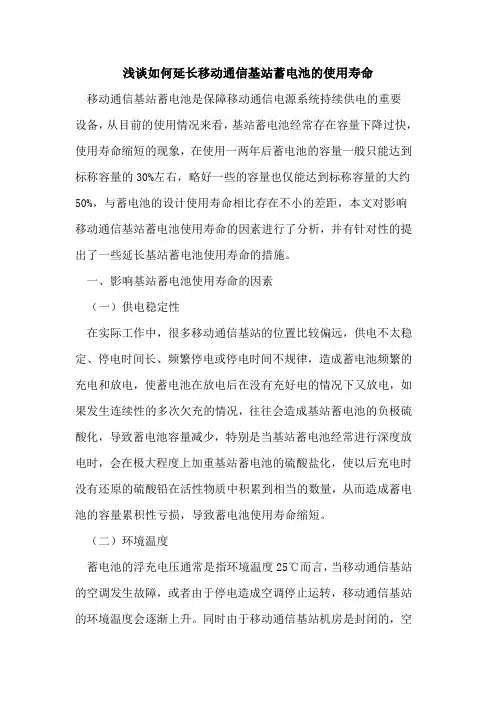

浅谈如何延长移动通信基站蓄电池的使用寿命移动通信基站蓄电池是保障移动通信电源系统持续供电的重要设备，从目前的使用情况来看，基站蓄电池经常存在容量下降过快，使用寿命缩短的现象，在使用一两年后蓄电池的容量一般只能达到标称容量的30%左右，略好一些的容量也仅能达到标称容量的大约50%，与蓄电池的设计使用寿命相比存在不小的差距，本文对影响移动通信基站蓄电池使用寿命的因素进行了分析，并有针对性的提出了一些延长基站蓄电池使用寿命的措施。

一、影响基站蓄电池使用寿命的因素（一）供电稳定性在实际工作中，很多移动通信基站的位置比较偏远，供电不太稳定、停电时间长、频繁停电或停电时间不规律，造成蓄电池频繁的充电和放电，使蓄电池在放电后在没有充好电的情况下又放电，如果发生连续性的多次欠充的情况，往往会造成基站蓄电池的负极硫酸化，导致蓄电池容量减少，特别是当基站蓄电池经常进行深度放电时，会在极大程度上加重基站蓄电池的硫酸盐化，使以后充电时没有还原的硫酸铅在活性物质中积累到相当的数量，从而造成蓄电池的容量累积性亏损，导致蓄电池使用寿命缩短。

（二）环境温度蓄电池的浮充电压通常是指环境温度25℃而言，当移动通信基站的空调发生故障，或者由于停电造成空调停止运转，移动通信基站的环境温度会逐渐上升。

同时由于移动通信基站机房是封闭的，空气不流通，基站内部的环境温度会很迅速的上升，过高的温度将会使蓄电池内部失水量加剧，电解液的饱和度降低，使蓄电池容量下降，缩短使用寿命，严重者还会造成蓄电池外壳变形鼓胀、开裂，甚至造成蓄电池爆炸。

在实际通信电源系统维护中，环境温度每上升或者下降1℃，每个蓄电池端压会随之减少或者增加3-5mv/只，从而影响蓄电池的使用寿命。

（三）存放时间蓄电池在存放过程中会产生自放电的现象，如果长时间不充电，就会产生硫酸盐化，在极板上生成颗粒比较大的硫酸铅结晶，活性降低，在充电时硫酸铅难以转化为活性物质，导致电池容量下降或功能衰退。

影响铅酸蓄电池性能的因素影响蓄电池可靠性的因素分为以下几种。

一、充电器对蓄电池性能的影响蓄电池充电器是很重要的一部分，电池的充电条件对蓄电池寿命有很大影响。

如果电池一直处于恒压或"浮"型电器充电状态，则蓄电池寿命能最大程度提高。

事实上蓄电池充电状态的寿命比单纯储存状态的寿命长得多。

因为蓄电池充电能延缓电池的自然老化过程，所以设备无论运行还是停机状态都应让蓄电池保持充电。

二、电池温度影响电池可靠性一般铅酸蓄电池最佳使用温度为摄氏20度，温度对蓄电池的自然老化过程有非常大影响。

详细的实验数据表明温度每上升摄氏5度，电池寿命就下降10%，所以机房的设计应让蓄电池使用环境保持在20度左右。

机房最好能配置精密空调。

三、电池纹波电流对蓄电池性能的影响理想情况下，为了延长蓄电池寿命，应让蓄电池总保持在"浮"充电或恒压充状态。

这种状态下电状态，充满电的蓄电池会吸收很小的充电器电流，它称为"浮"或"自放电"电流。

尽管蓄电池厂商如此推荐，有些设计使电池承受一些额外的小电流，称为纹波电流。

纹波电流是当电池连续地向逆变器供电时产生的，因为据能量守恒原理，逆变器必须有输入直流电才能产生交流输出。

这样电池形成了小充放电周期四、电池电压影响电池可靠性电池是个单个的"原电池"组成，每一个原电池电压大约2伏，原电池串联起来就形成了电压较高的电池，一个12伏的电池由6个原电池组成，24 伏的电池由12个原电池组成等等。

UPS的电池充电时，每个串联起来的原电池都被充电。

原电池性能稍微不同就会导致有些原电池充电电压比别的原电池高，这部分电池就会提前老化。

只要串联起来的某一个原电池老人性能下降，则整个电池的性能就将同样下降。

试验证明电池寿命和串联的原电池数量有关，电池电压就越高，老化的就越快。

吲啊呐德国阳光蓄电池。

影响基站阀控电池寿命原因及措施摘要本文对目前造成基站阀控电池使用过程中容量下降、寿命缩短的各种原因进行分析和探讨，并提出相关改进措施。

关键词阀控电池使用寿命改进措施1 前言基站蓄电池从目前使用情况来看，普遍存在蓄电池容量下降过快，使用寿命短，甚至短短1～2年时间蓄电池的容量只有标称容量的30%～40%，有的只有10%～20%，而大部分基站蓄电池经过1～4年运行，其容量只有其标称容量的50%左右，远远达不到其设计使用寿命，与交换局站同类蓄电池相比，其使用寿命也大大降低，按蓄电池使用维护标准要求，蓄电池容量只要下降到其标称容量的80％，其使用寿命就终止，应对其进行更换，本文对造成基站蓄电池容量下降过快，使用寿命缩短的原因进行分析和探讨，并在此提出相关的改进措施，希望对各运营商能有所帮助。

本文蓄电池特指阀控式密封铅酸蓄电池。

2 影响基站蓄电池使用寿命的原因从目前国内几家大型阀控式密封电池厂家生产电池的质量来讲，应都能满足各运营商要求，虽然各厂家生产蓄电池质量、性能上有所差别，从现网调查使用情况来看，笔者认为厂家生产蓄电池的质量因素应不是影响目前各运营商基站蓄电池容量下降过快、使用寿命缩短的主要原因。

因为从阀控式密封电池产品结构、产品性能、基站蓄电池使用过程现场勘察情况等综合因素来看，结合交换局站使用情况，阀控式密封电池在正常情况下使用1～4年后，其容量下降应不会这么快，因此笔者认为造成基站蓄电池容量下降过快、使用寿命缩短的主要原因应在于基站本身蓄电池使用特点及其基站使用环境有关。

笔者从浙江移动、浙江联通的调查情况来看，认为影响基站蓄电池容量下降过快、使用寿命缩短的原因主要有以下几个方面。

第一，基站频繁停电、停电时间长、停电时间无规律，使蓄电池频繁充放电，是造成蓄电池容量下降过快和使用寿命缩短的一个最主要原因。

根据目前厂家对基站报废蓄电池解剖情况来看，导致蓄电池寿命终止的原因在于蓄电池负极板的硫酸化，这是蓄电池早期容量衰竭（PCL）的一种典型现象。

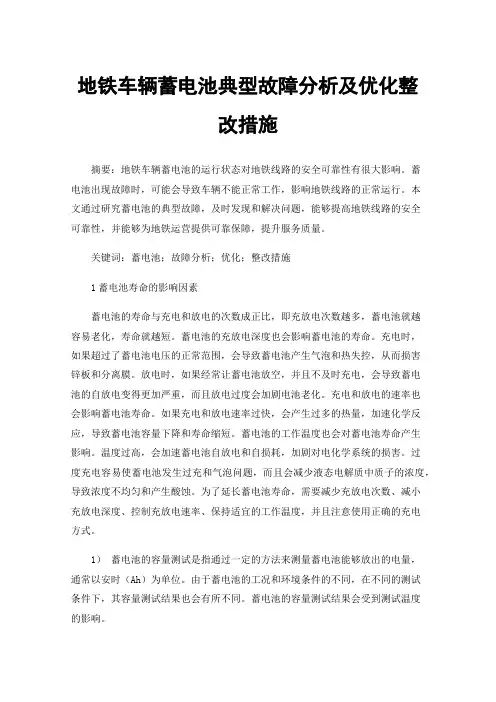

地铁车辆蓄电池典型故障分析及优化整改措施摘要：地铁车辆蓄电池的运行状态对地铁线路的安全可靠性有很大影响。

蓄电池出现故障时，可能会导致车辆不能正常工作，影响地铁线路的正常运行。

本文通过研究蓄电池的典型故障，及时发现和解决问题，能够提高地铁线路的安全可靠性，并能够为地铁运营提供可靠保障，提升服务质量。

关键词：蓄电池；故障分析；优化；整改措施1蓄电池寿命的影响因素蓄电池的寿命与充电和放电的次数成正比，即充放电次数越多，蓄电池就越容易老化，寿命就越短。

蓄电池的充放电深度也会影响蓄电池的寿命。

充电时，如果超过了蓄电池电压的正常范围，会导致蓄电池产生气泡和热失控，从而损害锌板和分离膜。

放电时，如果经常让蓄电池放空，并且不及时充电，会导致蓄电池的自放电变得更加严重，而且放电过度会加剧电池老化。

充电和放电的速率也会影响蓄电池寿命。

如果充电和放电速率过快，会产生过多的热量，加速化学反应，导致蓄电池容量下降和寿命缩短。

蓄电池的工作温度也会对蓄电池寿命产生影响。

温度过高，会加速蓄电池自放电和自损耗，加剧对电化学系统的损害。

过度充电容易使蓄电池发生过充和气泡问题，而且会减少液态电解质中质子的浓度，导致浓度不均匀和产生酸蚀。

为了延长蓄电池寿命，需要减少充放电次数、减小充放电深度、控制充放电速率、保持适宜的工作温度，并且注意使用正确的充电方式。

1）蓄电池的容量测试是指通过一定的方法来测量蓄电池能够放出的电量，通常以安时（Ah）为单位。

由于蓄电池的工况和环境条件的不同，在不同的测试条件下，其容量测试结果也会有所不同。

蓄电池的容量测试结果会受到测试温度的影响。

2）蓄电池的容量测试结果也会受到放电速率的影响。

一般来说，蓄电池在低速放电时的容量会比在高速放电时的容量更高。

因此，在进行容量测试时，放电速率应该是相同的，否则会影响测试结果。

3）蓄电池在不同充电状态下的容量测试结果也会不同。

一般来说，蓄电池在完全充电的状态下，其容量测试结果会比在部分充电或未充电状态下的容量测试结果更高。

蓄电池的更换标准
蓄电池的更换标准通常取决于以下几个方面：
1. 容量下降：蓄电池的容量是衡量其储能能力的关键指标。

当蓄电池的容量下降到一定程度，无法满足设备或系统的需求时，需要进行更换。

一般来说，当蓄电池的容量衰减到原始容量的70%左右，可以考虑进行更换。

2. 内阻增加：蓄电池的内阻增加会导致放电速率减慢，充电效率下降。

当蓄电池的内阻明显增加，影响了正常使用或充电时产生明显的热量，可能需要进行更换。

3. 循环寿命达到：蓄电池的循环寿命是指其在特定的深放电和充电循环下能够保持性能的次数。

当蓄电池的循环寿命到达或接近其标称循环寿命时，建议进行更换。

4. 外观损坏：蓄电池外壳出现明显的物理损坏，如裂纹、变形或漏液等情况，可能会影响蓄电池的安全性和性能，需要及时更换。

需要注意的是，不同类型的蓄电池（如铅酸蓄电池、锂离子电池等）的更换标准可能会有所不同。

此外，特定设备或系统对
蓄电池性能的要求也会对更换标准产生影响。

因此，在实际操作中，最好根据蓄电池制造商提供的指南和相关规定，结合具体应用场景和性能要求，来确定蓄电池更换的时机和标准。

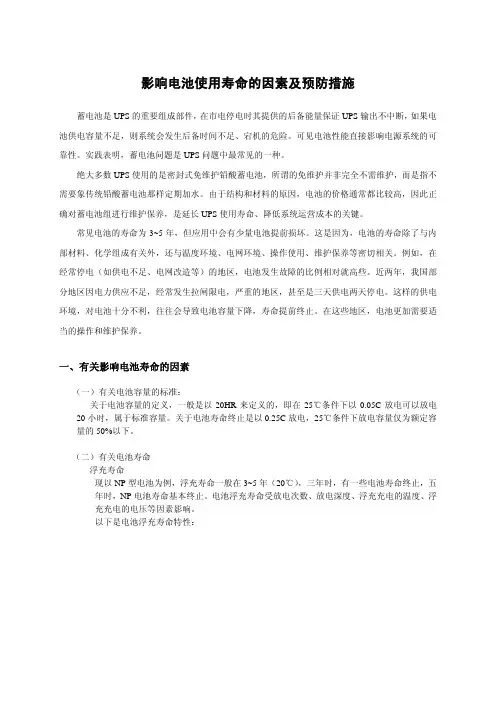

影响电池使用寿命的因素及预防措施蓄电池是UPS的重要组成部件，在市电停电时其提供的后备能量保证UPS输出不中断，如果电池供电容量不足，则系统会发生后备时间不足、宕机的危险。

可见电池性能直接影响电源系统的可靠性。

实践表明，蓄电池问题是UPS问题中最常见的一种。

绝大多数UPS使用的是密封式免维护铅酸蓄电池，所谓的免维护并非完全不需维护，而是指不需要象传统铅酸蓄电池那样定期加水。

由于结构和材料的原因，电池的价格通常都比较高，因此正确对蓄电池组进行维护保养，是延长UPS使用寿命、降低系统运营成本的关键。

常见电池的寿命为3~5年，但应用中会有少量电池提前损坏。

这是因为，电池的寿命除了与内部材料、化学组成有关外，还与温度环境、电网环境、操作使用、维护保养等密切相关。

例如，在经常停电（如供电不足、电网改造等）的地区，电池发生故障的比例相对就高些。

近两年，我国部分地区因电力供应不足，经常发生拉闸限电，严重的地区，甚至是三天供电两天停电。

这样的供电环境，对电池十分不利，往往会导致电池容量下降，寿命提前终止。

在这些地区，电池更加需要适当的操作和维护保养。

一、有关影响电池寿命的因素（一）有关电池容量的标准：关于电池容量的定义，一般是以20HR来定义的，即在25℃条件下以0.05C放电可以放电20小时，属于标准容量。

关于电池寿命终止是以0.25C放电，25℃条件下放电容量仅为额定容量的50%以下。

（二）有关电池寿命浮充寿命现以NP型电池为例，浮充寿命一般在3~5年（20℃），三年时，有一些电池寿命终止，五年时，NP电池寿命基本终止。

电池浮充寿命受放电次数、放电深度、浮充充电的温度、浮充充电的电压等因素影响。

以下是电池浮充寿命特性：（三）电池未充饱、过放电对电池寿命的影响电池未充饱情况下没有及时进行充电就放电，会造成电池极板硫化，使活性物质不能还原，从而影响电池的容量，最终导致电池寿命提前终止。

因铅酸电池放电后产物是硫酸铅，在正常工作中，负极板上的PbSO4颗粒小，放电很容易恢复为绒状铅，但有的时候电池内部生成了难以还原的硫酸铅，称为硫酸盐化，从而导致蓄电池的内阻增大，甚至使个别电池产生“反极性”现象。
