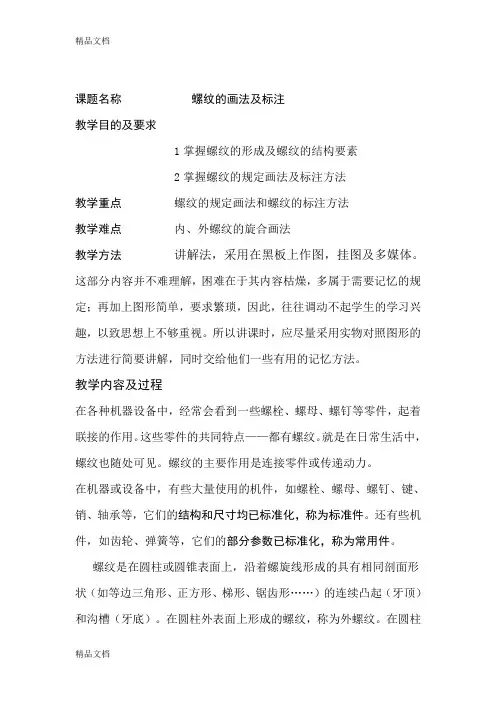

课题名称螺纹的画法及标注教学目的及要求1 掌握螺纹的形成及螺纹的结构要素2 掌握螺纹的规定画法及标注方法教学重点螺纹的规定画法和螺纹的标注方法教学难点内、外螺纹的旋合画法教学方法讲解法，采用在黑板上作图，挂图及多媒体。
这部分内容并不难理解，困难在于其内容枯燥，多属于需要记忆的规定；再加上图形简单，要求繁琐，因此，往往调动不起学生的学习兴趣，以致思想上不够重视。
所以讲课时，应尽量采用实物对照图形的方法进行简要讲解，同时交给他们一些有用的记忆方法。
教学内容及过程在各种机器设备中，经常会看到一些螺栓、螺母、螺钉等零件，起着联接的作用。
这些零件的共同特点——都有螺纹。
就是在日常生活中，螺纹也随处可见。
螺纹的主要作用是连接零件或传递动力。
在机器或设备中，有些大量使用的机件，如螺栓、螺母、螺钉、键、销、轴承等，它们的结构和尺寸均已标准化，称为标准件。
还有些机件，如齿轮、弹簧等，它们的部分参数已标准化，称为常用件。
螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形……）的连续凸起（牙顶）和沟槽（牙底）。
在圆柱外表面上形成的螺纹，称为外螺纹。
在圆柱内表面上形成的螺纹，称为内螺纹。
内外螺纹成对使用, 可用于各种机械连接, 传递运动和动力。
用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。
螺纹的加工方法各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。
小批量、单件产品，外螺纹可采用车床加工，如图所示。
内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成。
螺纹的结构要素牙型螺纹牙型是指螺纹轴向剖面的轮廓形状。
常用的有三角形、梯形、锯齿形等。
直径螺纹的直径有3个：大径（d、D）、小径（di、D1）和中径（d2、D2）。
大径螺纹的最大直径, 又称公称直径, 即与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径。
外螺纹的大径用“ d”表示,内螺纹的大径用“ D'表示。

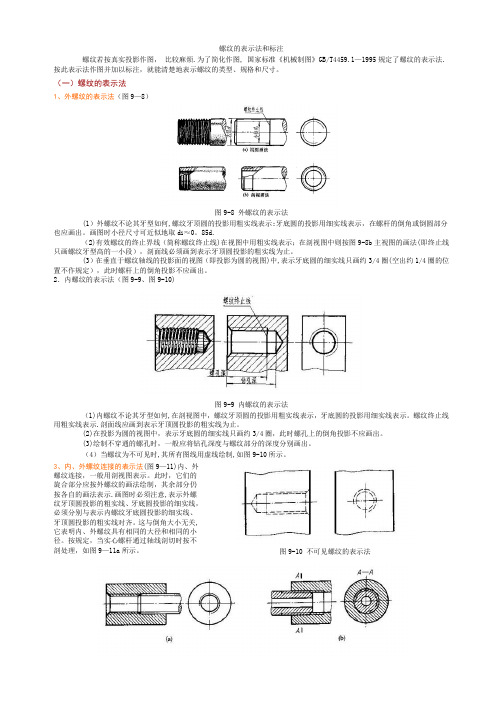

螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦.为了简化作图, 国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法.按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
（一）螺纹的表示法1、外螺纹的表示法（图9—8）图9-8 外螺纹的表示法(1）外螺纹不论其牙型如何,螺纹牙顶圆的投影用粗实线表示;牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0。
85d.（2)有效螺纹的终止界线（简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段），剖面线必须画到表示牙顶圆投影的粗实线为止。
(3）在垂直于螺纹轴线的投影面的视图（即投影为圆的视图)中,表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定），此时螺杆上的倒角投影不应画出。
2．内螺纹的表示法（图9-9、图9-10)图9-9 内螺纹的表示法（1)内螺纹不论其牙型如何,在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示.剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。
（4）当螺纹为不可见时,其所有图线用虚线绘制,如图9-10所示。
3、内、外螺纹连接的表示法(图9—11)内、外螺纹连接，一般用剖视图表示。
此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示.画图时必须注意,表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关,它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9—11a所示。
图9-10 不可见螺纹的表示法图9—11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹（如方牙螺纹）时,可按图9—12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。
螺纹的规定画法和标注一、螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

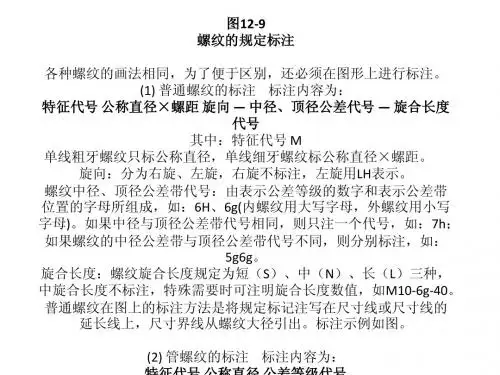

二、螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号 M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
螺纹画法及标注2010-02-11 09:52（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。
在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。
课题名称螺纹的画法及标注教学目的及要求1掌握螺纹的形成及螺纹的结构要素2掌握螺纹的规定画法及标注方法教学重点螺纹的规定画法和螺纹的标注方法教学难点内、外螺纹的旋合画法教学方法讲解法，采用在黑板上作图，挂图及多媒体。
这部分内容并不难理解，困难在于其内容枯燥，多属于需要记忆的规定；再加上图形简单，要求繁琐，因此，往往调动不起学生的学习兴趣，以致思想上不够重视。
所以讲课时，应尽量采用实物对照图形的方法进行简要讲解，同时交给他们一些有用的记忆方法。
教学内容及过程在各种机器设备中，经常会看到一些螺栓、螺母、螺钉等零件，起着联接的作用。
这些零件的共同特点——都有螺纹。
就是在日常生活中，螺纹也随处可见。
螺纹的主要作用是连接零件或传递动力。
在机器或设备中，有些大量使用的机件，如螺栓、螺母、螺钉、键、销、轴承等，它们的结构和尺寸均已标准化，称为标准件。
还有些机件，如齿轮、弹簧等，它们的部分参数已标准化，称为常用件。
螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形……）的连续凸起（牙顶）和沟槽（牙底）。
在圆柱外表面上形成的螺纹，称为外螺纹。
在圆柱内表面上形成的螺纹，称为内螺纹。
内外螺纹成对使用,可用于各种机械连接,传递运动和动力。
用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。
螺纹的加工方法各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。
小批量、单件产品，外螺纹可采用车床加工，如图所示。
内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成。
螺纹的结构要素牙型螺纹牙型是指螺纹轴向剖面的轮廓形状。
常用的有三角形、梯形、锯齿形等。
直径螺纹的直径有3个：大径(d、D）、小径(d1、D1）和中径(d2、D2)。
大径螺纹的最大直径,又称公称直径,即与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径。
外螺纹的大径用“d”表示,内螺纹的大径用“D”表示。
