医用电子直线加速器性能检测操作细则医用电子直线加速器（linear accelerator，简称linac）是一种常见的医学设备，用于放射治疗和放射外科手术。
为了确保linac的性能达到预期的标准，需要进行定期的性能检测。
下面是医用电子直线加速器性能检测操作细则的详细说明。
1.检测前准备：a. 确保linac处于关闭状态，并断开电源。
b.清洁设备表面，确保没有积尘或污垢。
c.检查设备接线是否正常，并确认线路没有松动或断裂。
d.根据设备说明书，准备和确认正确的检测工具和设备。
2.输出能量检测：a.使用适当的检测器，测量直线加速器的输出能量。
这可以通过旋转输入装置和调整参数来实现。
b.通过测量和比较加速器的输出与标准输出，确定能量输出的准确性。
c.进行辐射输出的剂量测量，以确认剂量输出是否与标准值相符。
3.治疗时间和脉冲宽度检测：a. 使用定时器检测linac的治疗时间，确保它与设定的时间相符。
b.使用适当的设备和工具来测量脉冲宽度。
通过比较测量值和标准值，确定脉冲宽度的准确性。
4.位置精度检测：a.使用适当的工具和设备来测量加速器的不同部件的位置精度。
这包括束流位置，传输器位置和治疗机械臂位置。
b.将测量结果与标准值进行比较，以确保加速器的位置精度符合规定标准。
5.光学系统检测：a.使用适当的测量工具和装置，对加速器的光学系统进行检测，包括激光器和光学限位器。
b.根据设备的规格，检查激光器的焦点位置和光束准直度，以确保其正常工作。
6.安全系统检测：a.测试加速器的安全系统，包括辐射监测仪、安全开关和自动停机器。
b.确保安全系统能够应对紧急情况，并防止辐射超标，保护患者和操作人员安全。
7.数据记录和分析：a.将所有的测量结果记录下来，并与标准值进行比较。
b.对于任何不符合标准的测量结果，进行分析和调查，并根据需要采取纠正措施。
8.维护和保养：a. 根据设备说明书和制造商建议，定期对linac进行维护和保养。
医用直线加速器的日常维护和故障处理加速器是具有高压大电流真空器件（加速管、磁控管、闸流管）以及相应的大功率微波传输器件、复杂的控制保护电路的大型放疗设备，故障率相对较高。
为减少故障率，延长真空器件的寿命，并确保安全治疗，加速器的日常维护非常重要，根据其工作原理和笔者日常维护经验，总结出如下几点体会，供同行们参考：１机房要保持清洁、干燥如果机房灰尘较多，且比较潮湿（特别是南方的梅雨季节），极易引起高压打火，损坏部件，所以机房内应配备有除湿机、空调机，保证机房内的温湿度要求。
２定期更换冷水机内的冷却水每半年更换一次水系统的蒸镏水，清洗或更换过滤器，水路不通畅、水压低可导致加速器输出剂量率减少，影响磁控管、加速管（靶）的寿命。
３使用无水氟利昂（Ｆ１２）如果使用普通冰箱用的氟利昂，将降低波导的绝缘性能，会导致波导内频繁打火，加速管、波导和磁控管都可能因打火而损坏。
４定期记录机器的电气参数一些原始数据的记录，有助于提供机器稳定性检查，及时发现隐患。
主要的参数有：钛泵电流、加速管电流、加速管灯丝电流、加速管灯丝电压、磁控管灯丝电压、磁控管灯丝电流、磁控管电流及波形、充电电流波形及电流。
这些参数可作维修参考，并作为加速管、磁控管寿命判断依据。
５开关机应注意事项加速器开机上电，机器通过计算机自检完成后，将“待机／运行”开关打到“待机”位置，让机器在待机预热１０ｍｉｎ，开机预热有利于保护磁控管灯丝，增加机器的稳定性。
机器在待机预热１０ｍｉｎ后，可将运行预热改为１０ｍｉｎ，减少磁控管的损耗，但绝不能少于５ｍｉｎ（磁控管最小预热时间）。
预热完成后，可以按晨检模式，让加速器从重复频率较低处（１５０、１８０、２００、２２０）出束１００ｃＧｙ剂量，让磁控管逐步进入工作状态，同时可确定设备是否正常工作。
出束过程，如果出现高压过流停止出束，在清除联锁后，不要马上按出束键，等上１ｍｉｎ，或把重复频率（设置剂量率）减少。
加速器停止治疗，在关机之前应退回主选择模式，把“运行／待机”钥匙开关打到“待机”位置，等待１０ｍｉｎ后关机。

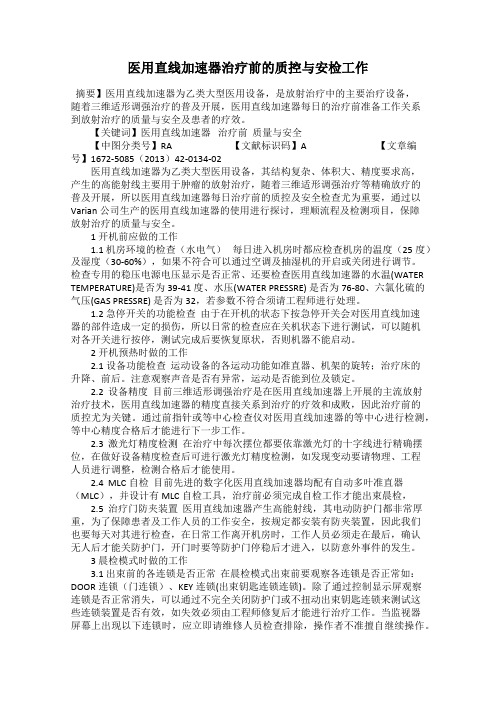

医用直线加速器治疗前的质控与安检工作摘要】医用直线加速器为乙类大型医用设备，是放射治疗中的主要治疗设备，随着三维适形调强治疗的普及开展，医用直线加速器每日的治疗前准备工作关系到放射治疗的质量与安全及患者的疗效。
【关键词】医用直线加速器治疗前质量与安全【中图分类号】RA 【文献标识码】A 【文章编号】1672-5085（2013）42-0134-02医用直线加速器为乙类大型医用设备，其结构复杂、体积大、精度要求高，产生的高能射线主要用于肿瘤的放射治疗，随着三维适形调强治疗等精确放疗的普及开展，所以医用直线加速器每日治疗前的质控及安全检查尤为重要，通过以Varian公司生产的医用直线加速器的使用进行探讨，理顺流程及检测项目，保障放射治疗的质量与安全。
1 开机前应做的工作1.1 机房环境的检查（水电气）每日进入机房时都应检查机房的温度（25度）及湿度（30-60%），如果不符合可以通过空调及抽湿机的开启或关闭进行调节。
检查专用的稳压电源电压显示是否正常、还要检查医用直线加速器的水温(WATER TEMPERATURE)是否为39-41度、水压(WATER PRESSRE) 是否为76-80、六氯化硫的气压(GAS PRESSRE) 是否为32，若参数不符合须请工程师进行处理。
1.2 急停开关的功能检查由于在开机的状态下按急停开关会对医用直线加速器的部件造成一定的损伤，所以日常的检查应在关机状态下进行测试，可以随机对各开关进行按停，测试完成后要恢复原状，否则机器不能启动。
2 开机预热时做的工作2.1设备功能检查运动设备的各运动功能如准直器、机架的旋转；治疗床的升降、前后。
注意观察声音是否有异常，运动是否能到位及锁定。
2.2 设备精度目前三维适形调强治疗是在医用直线加速器上开展的主流放射治疗技术，医用直线加速器的精度直接关系到治疗的疗效和成败，因此治疗前的质控尤为关键。
通过前指针或等中心检查仪对医用直线加速器的等中心进行检测，等中心精度合格后才能进行下一步工作。

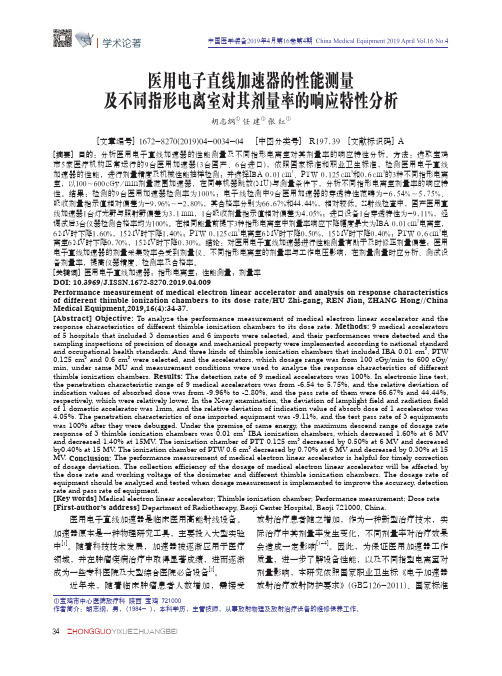

学术论著[文章编号] 1672-8270(2019)04-0034-04 [中图分类号] R197.39 [文献标识码] APerformance measurement of medical electron linear accelerator and analysis on response characteristics of different thimble ionization chambers to its dose rate/HU Zhi-gang, REN Jian, ZHANG Hong//China Medical Equipment,2019,16(4):34-37.[Abstract] Objective: T o analyze the performance measurement of medical electron linear accelerator and the response characteristics of different thimble ionization chambers to its dose rate. Methods: 9 medical accelerators of 5 hospitals that included 3 domestics and 6 imports were selected, and their performances were detected and the sampling inspections of precision of dosage and mechanical property were implemented according to national standard and occupational health standards. And three kinds of thimble ionization chambers that included IBA 0.01 cm 3, PTW 0.125 cm 3 and 0.6 cm 3 were selected, and the accelerators, which dosage range was from 100 cGy/min to 600 cGy/min, under same MU and measurement conditions were used to analyze the response characteristics of different thimble ionization chambers. Results: The detection rate of 9 medical accelerators was 100%. In electronic line test, the penetration characteristic range of 9 medical accelerators was from -6.54 to 5.75%, and the relative deviation of indication values of absorbed dose was from -9.96% to -2.80%, and the pass rate of them were 66.67% and 44.44%, respectively, which were relatively lower. In the X-ray examination, the deviation of lamplight field and radiation field of 1 domestic accelerator was 1mm, and the relative deviation of indication value of absorb dose of 1 accelerator was 4.05%. The penetration characteristics of one imported equipment was -9.11%, and the test pass rate of 3 equipments was 100% after they were debugged. Under the premise of same energy, the maximum descend range of dosage rate response of 3 thimble ionization chambers was 0.01 cm 3 IBA ionization chambers, which decreased 1.60% at 6 MV and decreased 1.40% at 15MV . The ionization chamber of PTT 0.125 cm 3 decreased by 0.50% at 6 MV and decreased by0.40% at 15 MV . The ionization chamber of PTW 0.6 cm 3 decreased by 0.70% at 6 MV and decreased by 0.30% at 15 MV . Conclusion: The performance measurement of medical electron linear accelerator is helpful for timely correction of dosage deviation. The collection efficiency of the dosage of medical electron linear accelerator will be affected by the dose rate and working voltage of the dosimeter and different thimble ionization chambers. The dosage rate of equipment should be analyzed and tested when dosage measurement is implemented to improve the accuracy, detection rate and pass rate of equipment.[Key words] Medical electron linear accelerator; Thimble ionization chamber; Performance measurement; Dose rate [First-author’s address] Department of Radiotherapy, Baoji Center Hospital, Baoji 721000, China.[摘要] 目的：分析医用电子直线加速器的性能测量及不同指形电离室对其剂量率的响应特性分析。

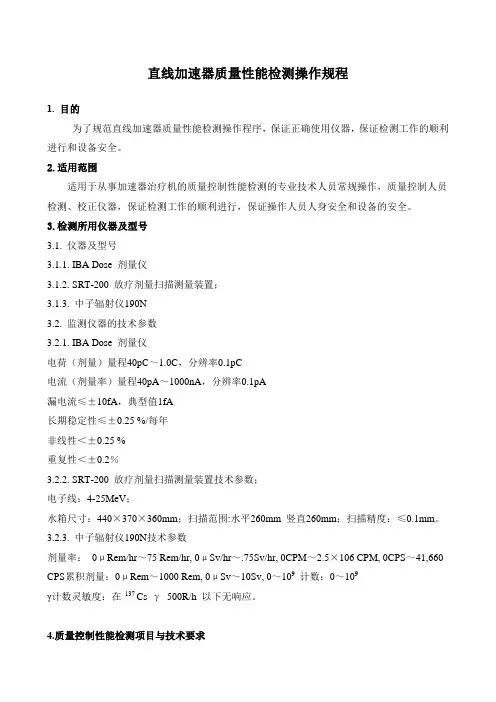

直线加速器质量性能检测操作规程1. 目的为了规范直线加速器质量性能检测操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。
2.适用范围适用于从事加速器治疗机的质量控制性能检测的专业技术人员常规操作，质量控制人员检测、校正仪器，保证检测工作的顺利进行，保证操作人员人身安全和设备的安全。
3.检测所用仪器及型号3.1. 仪器及型号3.1.1. IBA Dose 剂量仪3.1.2. SRT-200 放疗剂量扫描测量装置；3.1.3. 中子辐射仪190N3.2. 监测仪器的技术参数3.2.1. IBA Dose 剂量仪电荷（剂量）量程40pC～1.0C，分辨率0.1pC电流（剂量率）量程40pA～1000nA，分辨率0.1pA漏电流≤±10fA，典型值1fA长期稳定性≤±0.25 %/每年非线性＜±0.25 %重复性＜±0.2％3.2.2. SRT-200 放疗剂量扫描测量装置技术参数；电子线：4-25MeV；水箱尺寸：440×370×360mm；扫描范围:水平260mm 竖直260mm；扫描精度：≤0.1mm。
3.2.3. 中子辐射仪190N技术参数剂量率：0μRem/hr～75 Rem/hr, 0μSv/hr～.75Sv/hr, 0CPM～2.5×106 CPM, 0CPS～41,660 CPS累积剂量：0μRem～1000 Rem, 0μSv～10Sv, 0～109计数：0～109γ计数灵敏度：在137 Cs γ500R/h 以下无响应。
4.质量控制性能检测项目与技术要求表4-1 检测项目与技术要求5.质量控制性能检测操作方法5.1. 加速器医用X 线辐射源检测5.1.1.穿透性5.1.1.1 剂量比：（D20/D10）取源皮距SSD=100cm，源至模体表面距离照射野为10cm×10cm ，水模深度为20cm 和10cm 处吸收剂量，求出剂量比D20/D10。

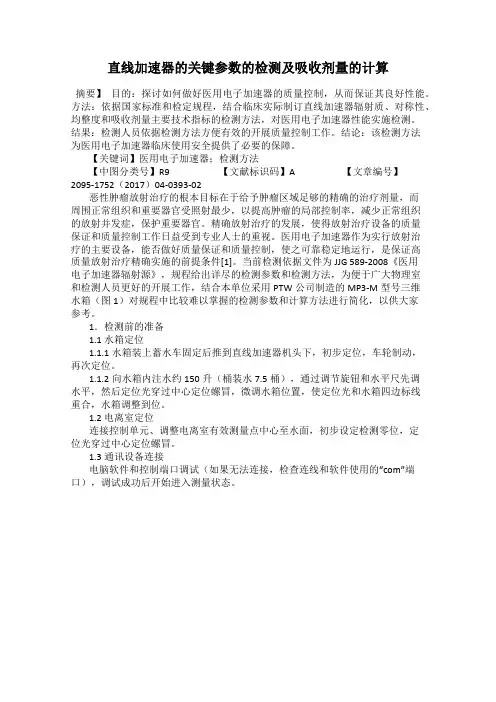

直线加速器的关键参数的检测及吸收剂量的计算摘要】目的：探讨如何做好医用电子加速器的质量控制，从而保证其良好性能。
方法：依据国家标准和检定规程，结合临床实际制订直线加速器辐射质、对称性、均整度和吸收剂量主要技术指标的检测方法，对医用电子加速器性能实施检测。
结果：检测人员依据检测方法方便有效的开展质量控制工作。
结论：该检测方法为医用电子加速器临床使用安全提供了必要的保障。
【关键词】医用电子加速器；检测方法【中图分类号】R9 【文献标识码】A 【文章编号】2095-1752（2017）04-0393-02恶性肿瘤放射治疗的根本目标在于给予肿瘤区域足够的精确的治疗剂量，而周围正常组织和重要器官受照射最少，以提高肿瘤的局部控制率，减少正常组织的放射并发症，保护重要器官。
精确放射治疗的发展，使得放射治疗设备的质量保证和质量控制工作日益受到专业人士的重视。
医用电子加速器作为实行放射治疗的主要设备，能否做好质量保证和质量控制，使之可靠稳定地运行，是保证高质量放射治疗精确实施的前提条件[1]。
当前检测依据文件为JJG 589-2008《医用电子加速器辐射源》，规程给出详尽的检测参数和检测方法，为便于广大物理室和检测人员更好的开展工作，结合本单位采用PTW公司制造的MP3-M型号三维水箱（图1）对规程中比较难以掌握的检测参数和计算方法进行简化，以供大家参考。
1．检测前的准备1.1 水箱定位1.1.1水箱装上蓄水车固定后推到直线加速器机头下，初步定位，车轮制动，再次定位。
1.1.2向水箱内注水约150升（桶装水7.5桶），通过调节旋钮和水平尺先调水平，然后定位光穿过中心定位螺冒，微调水箱位置，使定位光和水箱四边标线重合，水箱调整到位。
1.2 电离室定位连接控制单元、调整电离室有效测量点中心至水面，初步设定检测零位，定位光穿过中心定位螺冒。
1.3 通讯设备连接电脑软件和控制端口调试（如果无法连接，检查连线和软件使用的“com”端口），调试成功后开始进入测量状态。
