钢筋机械连接试验报告范例

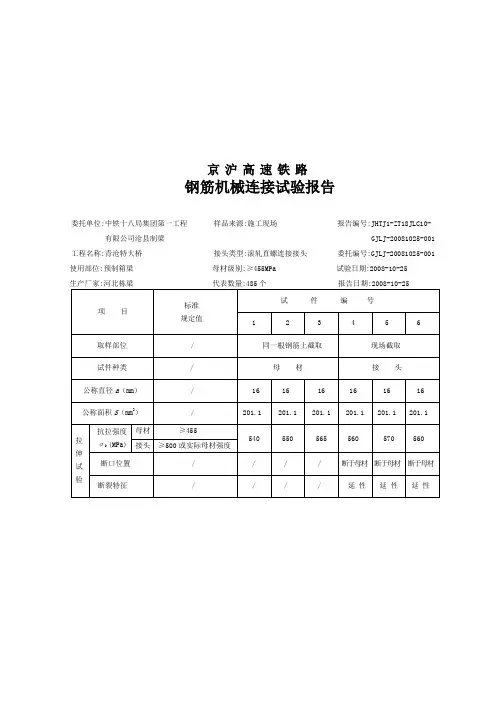

京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081025-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081025-001 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-10-25试验：复核：技术负责人：单位(章京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081025-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081025-002 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-10-25生产厂家:河北栋梁代表数量:480个报告日期:2008-10-25试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081025-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081025-003 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-10-25试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081028-001工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081028-001使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-10-28试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081028-002工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081028-002使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-10-28生产厂家:河北栋梁代表数量:475个报告日期:2008-10-28试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081028-003工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081028-003使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-10-28试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081031-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081031-001 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-10-31试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081031-002工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081031-002使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-10-31试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081031-003工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081031-003使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-10-31试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081103-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081103-001 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-11-03试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081103-002工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081103-002使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-11-03生产厂家:河北栋梁代表数量:495个报告日期:2008-11-03试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081103-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081103-003 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-11-03生产厂家:河北栋梁代表数量:475个报告日期:2008-11-03试验：复核：技术负责人：位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081105-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081105-001 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-11-05试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081105-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081105-002 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-11-05试验：复核：技术负责人：位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081105-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081105-003 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-11-05试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081215-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081215-001 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-12-15试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081215-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081215-002 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-12-15试验：复核：技术负责人：位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081215-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081215-003 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-12-15试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081216-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081216-001 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-12-16试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081216-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081216-002 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-12-16试验：复核：技术负责人：位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081216-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081216-003 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-12-16试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081217-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081217-001 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-12-17试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081217-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081217-002 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-12-17试验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081217-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081217-003 使用部位:预制箱梁母材级别:≥455MPa 试验日期:2008-12-17试验：复核：技术负责人：单位(章)。

赤峰市中环路快速化改造工程PPP项目钢筋剥肋滚轧直螺纹连接工艺试验报告一、施工准备1、材料（1）钢筋：HRB400级B28钢筋，力学性能及直径均达到规范要求，有出场合格证及质量证明书，钢筋无锈蚀和油污。

（2）直螺纹连接套：型号G C22，规格A32.6mm×55mm，适用品种HRB500、HRB400，连接接头性能等级为Ⅰ级，有产品合格证、套筒及套筒原材质量证明书及型式检验报告。

2、设备（1）主要设备：GY-40C-11型钢筋剥肋滚轧直螺纹套丝机（功率4KW、电压380V）（2）其它设备：管钳、断筋机、力矩扳手、通规、止规等。

3、作业条件（1）操作人员熟悉钢筋机械连接通用技术规程（JGJ107-2016）和相关条款。

（2）380V三相交流电源。

（3）套筒无锈蚀、油脂、裂缝节疤等缺陷，尺寸符合产品质量标准要求，丝扣干净，完好无损。

（4）操作手要熟悉设备的操作规程，具备安全防护能力，防止发生挤伤、触电等事故。

4、主要参数主要的参数有：接头性能等级、咬合丝扣数。

二、机械连接方法简介1、机械连接机械连接是通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

钢筋机械连接技术是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”。

钢筋剥肋滚轧直螺纹套筒连接是机械连接中的一种，是将钢筋连接端头采用专用剥肋滚轧设备和工艺，通过剥肋滚丝机将钢筋端头滚轧成直螺纹，并用相应的连接套筒将两根待连接钢筋连接成一体的钢筋连接。

2、机械连接的特点（1）设备投资少，螺纹加工简单，接头强度高于钢筋母材，生产效率高，无污染，节省钢材，现场施工方便。

（2）节省电能（设备功率仅为4KW），不受钢筋可焊性制约，不受季节影响，不用明火，无水灾和爆炸安全隐患。

（3）连接质量受人为因素影响小，工艺性能良好和接头质量可靠度高等。

三、工艺流程工艺流程如下：现场钢筋母材检验→钢筋端部平头→初选连接参数→剥肋滚轧螺纹→直螺纹扣丝检验→套筒连接→送检→确定连接参数。

钢筋机械连接试验报告范例引言钢筋机械连接是构造工程中常用的一种连接方式。

为了评估机械连接的性能和可靠性，进行试验是必要的。

本文档旨在提供钢筋机械连接试验报告的范例，以供参考。

试验目的本次试验的目的是评估钢筋机械连接的承载能力和抗剪强度，为实际工程中的设计和施工提供参考。

试验方法本次试验采用以下步骤：1.准备试验样品：选择合适的钢筋，根据设计要求进行加工准备。

2.设置试验装置：确保试验装置的稳定性和精度。

3.完成连接：根据厂商提供的连接方法和要求，完成钢筋的机械连接。

4.落实加载装置：确保加载装置稳定可靠，并根据试验要求进行装置调整。

5.施加荷载：逐渐施加荷载，记录荷载-位移曲线。

6.达到破坏点：当试件达到破坏点时，记录破坏荷载和破坏模式。

7.清理试验现场：清理试验现场，保持整洁。

试验结果本次试验得到的主要结果如下：1.荷载-位移曲线：进行机械连接的钢筋在荷载施加下出现一定的位移，曲线呈现逐渐增加的趋势。

2.破坏荷载：试件在荷载达到一定值时发生破坏，记录下破坏荷载值以供参考。

3.破坏模式：记录试件破坏时的模式，如拉伸破坏、剪切破坏等。

数据分析根据试验结果，对数据进行分析和讨论，包括但不限于以下方面：1.承载能力：根据破坏荷载，评估机械连接的承载能力，与设计要求进行比较。

2.抗剪强度：根据破坏模式，评估机械连接的抗剪强度，与设计要求进行比较。

3.试验误差：对试验过程中可能存在的误差进行分析和讨论，以提高试验的准确性和可靠性。

结论根据试验结果和数据分析，得出以下结论：1.钢筋机械连接具有良好的承载能力，符合设计要求。

2.钢筋机械连接具有较高的抗剪强度，能够满足工程施工的要求。

建议根据试验结果和结论，提出以下建议：1.在实际工程中，可以考虑采用钢筋机械连接作为一种连接方式，以提高结构的稳定性和安全性。

2.在钢筋机械连接的设计和施工过程中，应严格按照厂商提供的方法和要求进行，以确保连接的可靠性和耐久性。

参考文献•[1] XXX, XXX. 钢筋机械连接试验方法及评价[J]. 工程材料, 20XX(X): XX-XX.•[2] XXX, XXX. 钢筋机械连接设计与应用[M]. 北京: 人民邮电出版社, 20XX.※以上所述为钢筋机械连接试验报告的范例，仅供参考。

钢筋机械连接试验报告范例摘要本实验是对钢筋机械连接性能的测试，通过试验得出对钢筋机械连接的强度、耐久性、稳定性等方面进行分析和评价，为相关领域的工程设计提供参考。

关键词：钢筋机械连接；试验报告；强度；耐久性；稳定性引言随着建筑工程的不断发展，钢筋机械连接在建筑中的使用越来越广泛。

传统的钢筋连接方式已经无法满足工程的需求，在这种情况下，钢筋机械连接因其连接快捷、强度高、施工便捷等优点获得了广泛的应用。

本次试验对钢筋机械连接进行测试，旨在评估其强度、耐久性和稳定性等性能指标，以提供给工程设计者更好的参考和建议。

实验方法与数据分析试验样品试验样品选用了常见的钢筋机械连接头和钢筋，连接头的规格为Ф25，钢筋截面积为150mm²。

试验方案本次试验保持钢筋连接头是正常加工生产方法得出的，样品直径相同、截面积相同，连接头间距恒定。

每组试验取2个样品，执行拉伸试验，以测定样品的最大拉伸力。

试验流程首先，在铁凳上搭架钢筋样品，将样品连接头组在一起，用螺栓和垫片松紧调整完毕后，纵向固定样品并平衡。

接下来，使用万能拉力试验机，通过上下拉力，一直拉伸直到样品断裂前停止。

同时，记录拉伸前后的钢筋伸长量以及断点的位置。

试验设备试验数据分析在试验中，样品断裂时，我们记录了拉伸的拉伸力以及拉伸前后的钢筋伸长量。

根据试验结果对比可得出钢筋机械连接的强度、耐久性和稳定性等性能指标。

并以数据表的形式进行展示：表1 钢筋机械连接试验数据分析试验次数强度（N）伸长量（mm）断点位置（mm）1 2146332 6 73 2 2162300 7 74 3 21332565 72以上表格中，我们可以看到在三次试验中，钢筋机械连接头的抗拉强度均在2100千牛以上，同时每次试验样品的伸长量和断点位置均较为接近，表明连接头的稳定性较好。

在试验过程中，样品断裂处为钢筋上方，表明钢筋机械连接头的强度在钢筋较之下，具有较好的耐久性。

结果分析通过以上实验数据的分析，我们可以得出钢筋机械连接头具有较高的强度、稳定性以及耐久性，满足在建筑工程中的使用要求。

钢筋机械连接试验报告1. 引言1.1 背景钢筋机械连接技术在建筑工程领域中起着重要作用。

传统的钢筋焊接连接存在施工难度大、焊接质量难以保证等问题，而机械连接技术可以有效解决这些问题。

因此，对于钢筋机械连接技术的研究和试验具有重要意义。

1.2 目的本次试验旨在探究钢筋机械连接在不同加载条件下的力学性能及其对连接质量的影响，为钢筋机械连接在实际工程中的应用提供科学依据。

2. 试验设计2.1 材料准备本次试验使用直径为12mm的HRB400钢筋进行试验。

连接采用膨胀套筒连接，套筒材料为优质碳钢。

2.2 试件制备试件采用标准试件制备方法，钢筋长度为200mm，连接处留有一定长度用于连接。

3. 试验步骤3.1 第一组试验在第一组试验中，我们将钢筋连接在两个混凝土梁上，然后施加不同的荷载。

每个荷载持续10分钟，并记录连接处的位移和应力。

3.2 第二组试验第二组试验中，我们采用不同的连接方法进行连接，包括优化设计的连接形式和传统的连接形式。

同样施加不同的荷载，记录连接处的位移和应力。

3.3 数据处理与分析对试验获得的数据进行统计分析，比较不同连接方式在不同荷载条件下的位移和应力变化情况，评估其连接质量。

4. 试验结果与讨论4.1 第一组试验结果在第一组试验中，记录了不同荷载条件下的连接位移和应力。

根据数据分析，我们发现随着荷载的增加，连接位移逐渐增大，但应力变化不明显。

这表明连接的刚度较低，但连接质量较好。

4.2 第二组试验结果第二组试验中，我们对比了不同的连接方式。

结果显示优化设计的连接方式具有更好的刚度和连接质量，关于连接位移和应力的数据表明其性能优于传统连接方式。

4.3 结果讨论通过对试验结果的分析，我们可以得出结论：•钢筋机械连接在不同加载条件下的力学性能表现较好。

•优化设计的连接方式具有更好的刚度和连接质量。

•钢筋机械连接适用于建筑工程中对焊接技术要求较高的场景。

5. 结论根据试验结果分析，我们可以得出如下结论：钢筋机械连接技术具有良好的力学性能和连接质量，适用于建筑工程中的钢筋连接需求。

钢筋的机械连接型式检验报告钢筋作为建筑中常用的材料之一，承载着重要的机械连接任务。

为了确保钢筋的机械连接质量，需要进行相应的检验。

本文将针对钢筋的机械连接型式检验进行详细介绍。

一、检验目的钢筋的机械连接型式检验是为了验证连接所采用的方式是否符合设计要求，并评估连接的性能，确保连接的可靠性和安全性。

通过检验，可以及时发现和解决连接存在的问题，提高建筑结构的整体质量。

二、检验内容1. 连接方式的选择：根据建筑设计要求和结构特点，选择适合的连接方式，包括焊接、螺栓连接、机械卡口连接等。

2. 连接件的选择：选用符合标准和规范的连接件，确保连接件的质量和性能满足要求。

3. 连接件的安装：按照设计要求和规范要求，正确安装连接件，保证连接的牢固和稳定。

4. 连接的强度和刚度检验：对连接进行静载试验或动力试验，评估连接的强度和刚度是否满足设计要求。

5. 连接的可靠性评估：通过可靠性分析，评估连接的可靠性和安全性，确定连接的损伤和寿命。

三、检验方法1. 视觉检查：通过目测和光学仪器检查连接件的表面质量和连接状态，检查是否存在裂纹、变形、松动等缺陷。

2. 物理性能测试：对连接件进行拉伸、剪切、扭转等物理性能测试，评估连接件的强度、刚度和耐久性。

3. 静载试验：在实际工况下施加静力荷载，检测连接的变形、应力分布和破坏形态，评估连接的承载能力和安全性。

4. 动力试验：通过振动台或冲击装置施加动力荷载，检测连接的响应和动力性能，评估连接的抗震性能和动态可靠性。

5. 可靠性分析：基于连接的失效模式和寿命分布，采用可靠性理论和统计方法，评估连接的可靠性，并提出改进建议。

四、检验结果与评定根据检验数据和分析结果，评定连接的合格性和可靠性。

如果连接符合设计要求并具有良好的性能，评定为合格；如果连接存在问题或性能不达标，评定为不合格，并提出相应的整改措施。

五、检验报告与记录根据检验结果，编制检验报告，详细记录检验过程、方法、数据和结论，供工程质量验收和后续维护使用。

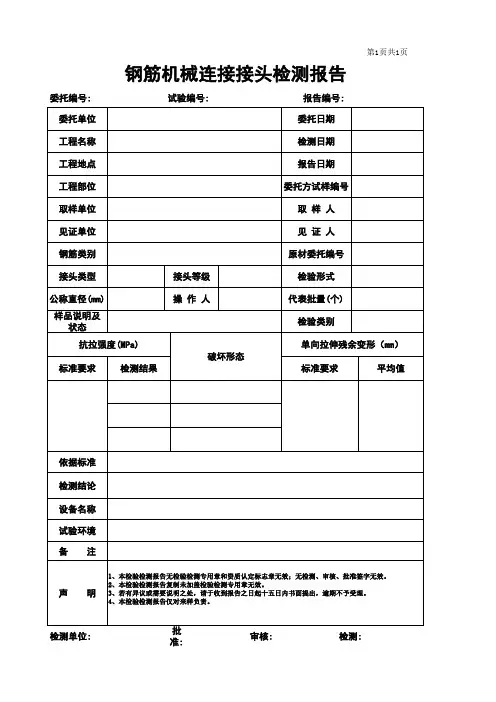

钢筋机械连接接并头拉伸检验报告
有见证取样 样品编号
接头类型
公称直径 接头等级
代表数量
生产厂
实测横 载面积 (mm 2
)
母材屈服 强度标准 值
(MPa) 母材抗 拉
强度 标准值 (MPa)
母材抗拉 强
度实测 值(MPa)
接头试件 极限拉力 (KN)
拉头试件 抗
拉强度 实测
值
(MPa)
接头破 坏形态
结论
备注
1、 抗压强度实测值大于或等于抗拉强度标准值，并且大于或等于 0.95 X 钢筋母材抗拉强度实测值为
SA 级接头；
2、 抗拉强度实测值大于或等于抗拉强度标准值，并且大于或等于
0.9
X 钢筋母材抗拉强度实测值为
A 级接头；
3、 抗拉强度实测值大于或等于
1.35 X 屈服强度标准值为
B 级接头；
4、 破坏形态仅作记录备查，不作为评定依据。

注：未经本站书面批准，不得部分复制检验报告(完整复制除外) 。

批准：
审核：
校核:
邮政编码: 传真:
GD210200 7 □口
检验:
地址: 电话:
委托单位: 工程名称: 构件名称: 收样日期:。
