施工电梯安全接地

防雷接地及等电位安装施工方案XXX工程防雷接地及等电位安装施工方案编制单位：XXX防雷接地及等电位安装施工方案1、防雷接地与等电位安装1.1、本工程防雷接地，电气设备的保护接地，电梯机房，消防控制室，计算机房及各弱电接地等共用综合接地装置,要求接地电阻值必须小于等于1Ω，实测不满足要求时，必须增设人工接地体，直到满足要求为止。

需要增设人工接地体时编制专项方案。

1.2、接地体的做法1.2.1、利用建筑物基础梁、底板钢筋和采用-40*4的镀锌扁钢沿建筑物四周敷设成闭合形状的接地体作为水平接地体，利用桩基内钢筋作为垂直接地体。

1.2.2、按照设计图纸位置将建筑物基础梁内四角主筋和相应图示位置结构底板上下主筋4根不小于Φ16钢筋通长相互焊接，形成网状接地体，直筋之间的跨接如图1-1，交叉钢筋之间的跨接如图1-2.图1-1直筋跨接防雷接地及等电位安装施工方案图1-2交叉筋跨接1.2.3、按照图示引出的位置利用Φ20的圆钢，在距离夹层地面50线位置引出接地线共计52处，一端与-40*4的镀锌扁钢搭接焊接（图1-3），另一端使用两根Φ12的圆钢分别与接地地梁跨接焊接（图1-4），要求焊缝饱满，焊渣清除干净，漏出室外部分圆钢和焊接处使用沥青防腐做防腐处理。

图1-3圆钢与扁钢搭接图1-4圆钢与钢筋跨接1.2.4、按照图示位置，利用-40*4的镀锌扁钢沿建筑物外墙1米处设置一圈镀锌扁钢，埋地深度为1m即沿夹层50线程度引出标高，扁钢与扁钢连接采用焊接连接（图1-5），扁钢与圆钢连接如上图1-1.防雷接地及等电位安装施工方案焊接完成后将焊渣清算洁净，刷沥青防腐处理。

图1-5扁钢与扁钢搭接（暗敷）1.2.5、利用地基内每根桩基的对角两根钢筋与水平接地体相互焊接形成电气通路，共计3316根桩（不考虑与废桩的连接），焊接要求如图1-6.图1-6与桩基钢筋焊接1.3、防雷引下线和均压环敷设1.3.1、按照图纸会审交底要求，利用建筑物外围每根结构柱内对角主筋和接地图纸↙a所示位置柱内对角主筋作为防雷引下线，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，做完后进行隐检，做好隐检记录。

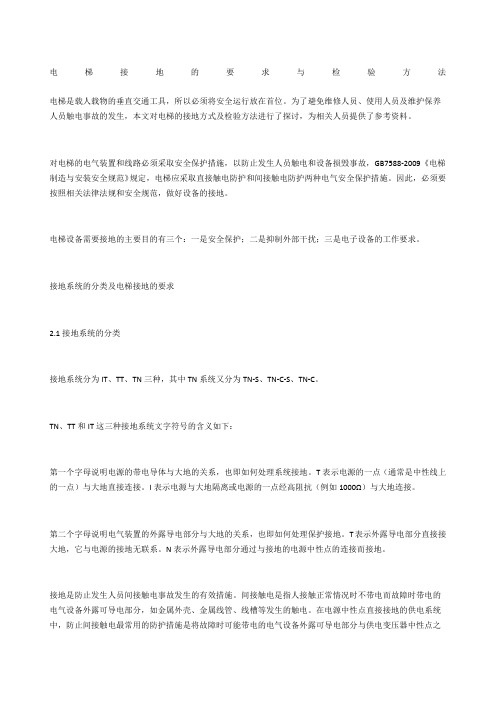

电梯接地的要求与检验方法电梯是载人载物的垂直交通工具，所以必须将安全运行放在首位。

为了避免维修人员、使用人员及维护保养人员触电事故的发生，本文对电梯的接地方式及检验方法进行了探讨，为相关人员提供了参考资料。

对电梯的电气装置和线路必须采取安全保护措施，以防止发生人员触电和设备损毁事故，GB7588-2009《电梯制造与安装安全规范》规定，电梯应采取直接触电防护和间接触电防护两种电气安全保护措施。

因此，必须要按照相关法律法规和安全规范，做好设备的接地。

电梯设备需要接地的主要目的有三个：一是安全保护；二是抑制外部干扰；三是电子设备的工作要求。

接地系统的分类及电梯接地的要求2.1接地系统的分类接地系统分为IT、TT、TN三种，其中TN系统又分为TN-S、TN-C-S、TN-C。

TN、TT和IT这三种接地系统文字符号的含义如下：第一个字母说明电源的带电导体与大地的关系，也即如何处理系统接地。

T表示电源的一点（通常是中性线上的一点）与大地直接连接。

I表示电源与大地隔离或电源的一点经高阻抗（例如1000Ω）与大地连接。

第二个字母说明电气装置的外露导电部分与大地的关系，也即如何处理保护接地。

T表示外露导电部分直接接大地，它与电源的接地无联系。

N表示外露导电部分通过与接地的电源中性点的连接而接地。

接地是防止发生人员间接触电事故发生的有效措施。

间接触电是指人接触正常情况时不带电而故障时带电的电气设备外露可导电部分，如金属外壳、金属线管、线槽等发生的触电。

在电源中性点直接接地的供电系统中，防止间接触电最常用的防护措施是将故障时可能带电的电气设备外露可导电部分与供电变压器中性点之间的电气连接和相线形成故障回路，在故障电流达到一定值时，使串在回路中的保护装置动作切断故障电源，达到防止发生间接触电的保护目的。

外露可导电部分与变压器中性点的电气连接一般有两种，一种是通过大地，称为接地，一种是直接由金属导线连接，一般称为接零。

施工电梯安全作业操作规程模版一、概述施工电梯是用于建筑施工现场的垂直运输设备，为确保施工现场人员的安全，本规程制定了施工电梯的安全作业操作规程。

二、用电安全操作规程1. 在使用施工电梯前，必须了解施工电梯的基本信息、运行原理以及安全操作要点。

2. 施工电梯必须按照规定使用合格的电缆、灯具等用电设备，并定期进行检查和维护。

3. 施工电梯的电源必须与其他电气设备、高压线路等保持安全距离，并严禁连接非法、私拉乱接的电源。

4. 操作施工电梯时，必须先将电梯的供电开关切换到关闭状态，再进行维修、工作等操作。

5. 禁止在电梯运行时拆卸、改装电气设备，以免造成电气设备短路、触电等安全事故。

三、施工电梯起重作业操作规程1. 在进行起重作业时，必须由专业操作人员进行操作，其他人员必须远离施工电梯作业区域。

2. 按照施工电梯的额定载重进行起重作业，严禁超载操作。

3. 在起重作业过程中，必须保持起重物与施工电梯之间的安全距离，避免发生碰撞和滑落事故。

4. 施工电梯起重作业时，必须保持电梯的正常运行，不得进行急停、急启等危险操作。

5. 当起重物下降到所需位置时，操作人员必须及时切断起升机构的电源，保持起重物稳定。

四、施工电梯安全用梯操作规程1. 在乘坐施工电梯前，必须查看电梯工作情况，确认电梯正常运行。

2. 所有乘坐施工电梯的人员必须按照载人限制数量乘坐，严禁超员。

3. 在电梯行驶时，乘坐人员必须站稳扶好扶手，不得随意乱动或进行危险行为。

4. 乘坐施工电梯时，禁止随手触摸电梯门、开关等，以免发生夹伤事故。

5. 当发生电梯故障时，乘坐人员必须保持冷静，按照乘坐施工电梯的应急措施进行自救。

五、施工电梯日常维护操作规程1. 施工电梯必须定期检查和维护，确保其正常运行。

2. 维护人员必须按照要求进行维护，及时更换磨损、老化的部件，防止发生安全事故。

3. 维护过程中，必须切断电梯的电源供应，防止意外启动或触电。

4. 维护人员必须具备相关的操作证书和培训资格，严禁无证操作。

住宅工程（危险性较大的分部分项工程—施工升降机）安全监理实施细则编制：审批：住宅工程项目监理部2015年4月目录一、专业工程特点................................................................................................... 错误！未定义书签。

1、施工升降机安拆项目概况......................................................................... 错误！未定义书签。

2、施工升降机安拆特点................................................................................. 错误！未定义书签。

二、监理工程流程................................................................................................... 错误！未定义书签。

三、监理工作要点................................................................................................... 错误！未定义书签。

1、安拆过程中的安全监理控制要点............................................................. 错误！未定义书签。

2、施工升降机使用中的安全监理控制要点................................................. 错误！未定义书签。

四、监理工作方法及措施....................................................................................... 错误！未定义书签。

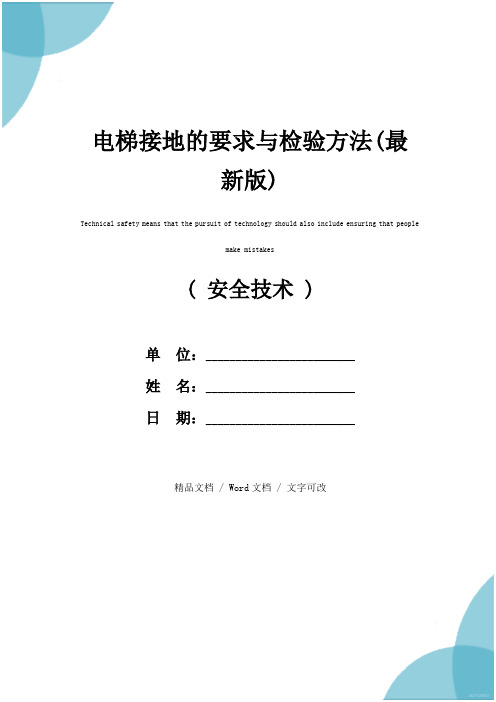

电梯接地的要求与检验方法(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电梯接地的要求与检验方法(最新版)电梯是载人载物的垂直交通工具，所以必须将安全运行放在首位。

为了避免维修人员、使用人员及维护保养人员触电事故的发生，本文对电梯的接地方式及检验方法进行了探讨，为相关人员提供了参考资料。

对电梯的电气装置和线路必须采取安全保护措施，以防止发生人员触电和设备损毁事故，GB7588-2009《电梯制造与安装安全规范》规定，电梯应采取直接触电防护和间接触电防护两种电气安全保护措施。

因此，必须要按照相关法律法规和安全规范，做好设备的接地。

电梯设备需要接地的主要目的有三个：一是安全保护；二是抑制外部干扰；三是电子设备的工作要求。

接地系统的分类及电梯接地的要求2.1接地系统的分类接地系统分为IT、TT、TN三种，其中TN系统又分为TN-S、TN-C-S、TN-C。

TN、TT和IT这三种接地系统文字符号的含义如下：第一个字母说明电源的带电导体与大地的关系，也即如何处理系统接地。

T表示电源的一点（通常是中性线上的一点）与大地直接连接。

I表示电源与大地隔离或电源的一点经高阻抗（例如1000Ω）与大地连接。

第二个字母说明电气装置的外露导电部分与大地的关系，也即如何处理保护接地。

T表示外露导电部分直接接大地，它与电源的接地无联系。

N表示外露导电部分通过与接地的电源中性点的连接而接地。

接地是防止发生人员间接触电事故发生的有效措施。

电梯接地施工的等电位联结电梯接地施工的等电位联结监督一科：瞿仲昭目前在我们的城市中，电梯被使用的越来越多，我们在日常监督中经常发现电梯的接地保护被遗漏或出现随意接地的混乱现象，突出表现出的问题就是电梯的接地不合格，没有等电位或等电位联结的方法不正确。

电梯的等电位联结主要在机房和井道（包括呼梯盒），电梯的动力线和控制线从进机房起零线与接地线应始终分开敷设，接地线为黄绿双色绝缘电线，设备金属罩壳应有易于识别的接地端，且有良好的接地，接地线应分别直接接到接地线柱上，不得互相串联再接地。

对单台电梯接地线截面积不得小于2.5mm2，接地线专用不得接到电源中性线N上，机房金属门宽，金属构架、承重梁、主机座、主曳引机外壳、旋转编码器外壳及金属屏蔽穿线管、限速器外壳、配线槽、设备各种保护器接地、功能性接地端均应就近接至等电位接地端子板上，在电梯机房内可使用40mm×4mm×30mm铜排设置等电位接地端子板。

承重梁应与建筑物内混凝土浇筑的梁中钢筋作焊接，导轨支架与井道周围结构相连接（可采取在电梯竖井引一根接地扁钢作接地极），使井道从上向下做到等电位联结，连接采用焊接且应焊实。

电缆线槽从机房楼顶直到底坑接地保护线采用垂直干线系统，各层楼的电气板、显示盒都直接搭接或绞接在主接地干线上，每层接线盒PE线与层结构钢筋相搭接，底坑电气设备如缓冲器、侧梯、张紧轮的导电外壳同接地主干线相连接，主接地干线及导轨同底层建筑物内钢筋焊接，有条件的可使用专用接地线至配电室，所有接地线汇总到控制柜下主接地母线排上，轿厢通过钢丝绳与机房曳引轮相连，也可以看成轿厢完成了等电位联结。

机房内的大尺寸导电物也应该作等电梯联结。

国际上非常重视等电位联结的作用，等电位联结对设备用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。

电梯接地是一项比较复杂的工程，分工作接地、逻辑接地、信号接地和屏蔽接地等，各种接地都有各自的要求，但汇总使用等电位联结后对于电梯的接地防护起到十分重要作用。

工程施工电梯安全标准1、总则1.1 本标准适用于施工现场使用的电梯，主要包括负载货梯、人员电梯、施工电梯和施工升降机等。

1.2 施工电梯是指专门用于施工工地上升降物料和人员的设备，具有独立的结构和控制系统。

施工电梯的安全性对保障施工现场的工人和设备安全至关重要。

1.3 施工电梯的设计、制造、安装、维护和使用应依据相关的法律法规以及本标准的要求进行。

2、设备要求2.1 施工电梯的制造商应具备相关的资质和技术实力，制造的设备应符合国家、行业标准的要求，并具有相应的生产许可证。

2.2 施工电梯的设计应考虑施工现场的实际情况和使用需求，保证设备的稳定性、安全性和可靠性。

2.3 施工电梯的结构应符合设备制造标准，各个部件应具有足够的强度和耐久性，能够承受施工现场的各种工况和环境影响。

3、安全管理3.1 施工单位应设立专门的电梯管理部门，负责电梯设备的日常管理、维护和检修工作。

管理人员应具备相关的培训和资质。

3.2 施工现场应设立电梯使用规定，明确电梯使用的操作流程、安全注意事项和事故处理程序。

所有使用电梯的工人都应接受相关的培训和考核。

3.3 施工单位应对电梯设备定期进行检查、维护和保养，确保设备的正常运行和安全使用。

如果发现设备有故障或安全隐患，应立即停止使用，并及时进行修理。

4、使用要求4.1 施工电梯的使用应符合相关的操作规程，严禁超载、超速、乱停等操作行为，确保电梯的稳定运行和安全使用。

4.2 在电梯运行过程中，严禁随意触动按钮、拉动手动操作装置，应按照规定的操作程序实施。

4.3 使用电梯时，要保持电梯内外的通道畅通，严禁在电梯门口集结等危险行为，以免造成人员伤害和设备故障。

5、事故处理5.1 如果发生电梯故障或事故，应立即停止使用，并及时报修。

施工单位应组织专业的维修人员进行检修和修理，确保设备的安全运行。

5.2 在电梯事故中，施工单位应及时报警、疏散人员，并配合有关部门进行事故调查和处理，不能擅自处理或隐藏事故信息。

电梯接地细则1.接地部件用户部件：用户配电箱机房部件：电梯配电箱控制柜随行电缆（控制柜侧）预制电缆（控制柜侧的厅门锁总线、底坑安全回路总线、井道照明总线）盘车手轮开关、限速器、夹绳器（仅货梯）曳引机金属线槽轿厢部件：轿顶检修箱随行电缆（轿厢侧）门机、门机变频器光幕轿厢照明、轿厢风扇、轿顶电源插座极限、安全钳、轿门锁井道部件：厅门锁底坑安全回路部件2.接地原则2.1.接地线统一为黄绿接地线；2.2.零、地线分开，无绞接；2.3.接地线接线端子与接地汇流排可靠连接；2.4.若电缆线带屏蔽层，将屏蔽层可靠接地；2.5.用电设备金属外壳接地时，注意外壳表面的油漆，要求接地线与金属壳体的金属件可靠连接；2.6.接地电阻小于4欧姆；3.各部件接地细则3.1.用户部件3.1.1.从外部接入的电源线中的黄绿线接至用户配电箱的接地汇流排；3.1.2.从用户配电箱接出的电源线中的黄绿线接至用户配电箱的接地汇流排；3.2.机房部件3.2.1.从用户配电箱接入的电源中的黄绿线接至电梯配电箱的接地汇流排；3.2.2.从电梯配电箱接出的电源线中的黄绿线接至电梯配电箱的接地汇流排；3.2.3.从电梯配电箱接出的轿厢照明、井道照明电缆中的黄绿线接至电梯配电箱的接地汇流排；3.2.4.从电梯配电箱接出的电源线中的黄绿线接至控制柜的接地总螺柱；3.2.5.从控制柜接出的电源线中的黄绿线接至控制柜的接地总螺柱；3.2.6.随行电缆（控制柜侧）中的黄绿线接至控制柜的接地汇流排；3.2.7.预制电缆（厅门锁总线、底坑安全回路总线、井道照明总线）中的黄绿线接至控制柜的接地汇流排；3.2.8.机房安全部件（盘车手轮开关、限速器、夹绳器）开关电缆中的黄绿线接至控制柜的接地汇流排；3.2.9.用电设备（如曳引机）、安全部件（如限速器、夹绳器）这类带金属外壳部件，要求可靠接地；3.2.10.金属线槽之间通过跨接接地线可靠连接，同时保证金属线槽可靠接地；3.3.轿厢部件3.3.1.随行电缆（轿厢侧）中的黄绿线接至轿顶检修箱的接地汇流排；随行电缆（轿厢侧）中的备用线接至轿顶检修箱的接地汇流排；3.3.2.轿厢安全部件（极限、安全钳、轿门锁）开关的电缆中的黄绿线接至轿顶检修箱的接地汇流排；3.3.3.轿厢安全部件（极限、安全钳、轿门锁）本身要求可靠接地；3.3.3.用电设备（门机、门机变频器，光幕，轿厢照明，轿厢风扇，轿顶电源插座）的电缆中的黄绿线接至轿顶检修箱的接地汇流排；3.3.4.用电设备（门机、门机变频器，光幕，轿厢照明，轿厢风扇，轿顶电源插座）本身要求可靠接地；3.4.井道部件3.4.1.厅门锁、底坑安全回路部件本身要求可靠接地；。

2024年施工电梯安全使用规程第一章总则第一条为了保障施工电梯的安全使用，防止事故发生，保护劳动者生命财产安全，根据国家有关法律法规，制定本规程。

第二条本规程适用于施工电梯的设计、制造、安装、维修、保养和使用过程中的安全管理。

第三条施工电梯的设计、制造、安装、维修、保养和使用应符合国家有关技术标准的规定。

第四条施工电梯的设计、制造、安装、维修、保养和使用的责任单位应设置必要的管理机构和配备专职管理人员。

第五条施工电梯的使用单位应配备专职管理人员，负责施工电梯的日常管理和安全监督。

第六条施工电梯的设计、制造、安装、维修、保养和使用涉及的各个环节，应按照相应的规定进行验收和备案。

第七条施工电梯的使用过程中，应定期进行安全技术检查和维修保养，并建立完善的相关记录。

第八条施工电梯的使用单位应按照规程的要求进行安全使用培训，提高员工的安全意识和操作技能。

第二章施工电梯的设计和制造第九条施工电梯的设计和制造应符合国家有关技术标准的规定，并按照施工现场的实际情况进行适当的调整。

第十条施工电梯的设计应满足下列基本要求：1. 结构稳固，牢固可靠；2. 承载能力符合使用需要；3. 电气设备符合国家有关标准；4. 安全装置设置合理，能够有效保护人员的安全。

第十一条施工电梯的制造应按照设计要求进行，制造单位应严格控制质量，保证产品的安全可靠性。

第十二条施工电梯的制造单位应负责制造单位验收和备案相关手续的办理。

第十三条施工电梯的制造单位应根据产品的特点和使用环境，提供相应的技术资料和指导。

第十四条施工电梯的制造单位应确保所提供的产品符合国家有关技术标准的要求，并承担相应的产品质量保证责任。

第三章施工电梯的安装和验收第十五条施工电梯的安装应按照国家有关技术标准的规定进行，确保安装质量。

第十六条施工电梯的安装单位应具备相应的安装资质，并配备经验丰富的安装人员。

第十七条施工电梯的安装过程中，应按照设计要求进行，并采取相应的安全措施，确保施工安全。
