网线水晶头排序、接法及窍门大全（图例）工具：驳线钳(用于接驳水晶头)（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2->橙3-〉绿白4->蓝5—〉蓝白6—>绿7-〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT—〉Near-end-crosstalk)所以应按照国际标准打线!！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换，实现资源共享。
其中,通信线路，即传输介质常用的有:双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA—568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线,目前已有六类以上线.第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802。
310Base-T的标准。
第五类双绞线目前占有最大的LAN 市场,最高速率可达100Mbps，符合IEEE802。
3100Base—T的标准.做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内.相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。
网线接法|水晶头接法&网线线序及设备间连接(附图)。
局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
网线常用的有：-------双绞线、同轴电缆、光纤等。
-------双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair）作为布线的传输介质来组网。
UTP网线由一定长度的双绞线和RJ45水晶头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。
凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。
特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，不能搞错。
EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。
568A标准：绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8568B标准：橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8注："橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同双绞线的顺序与RJ45头的引脚序号要—一对应。
为了保持最佳的兼容性，普遍采用EIA／TIA 568B标准来制作网线。
网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳（用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B.在打线时应使用如下的顺序:（TIA/EIA568B)1-〉橙白2—〉橙3->绿白4-〉蓝5—>蓝白6-〉绿7->棕白8—>棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near—end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换,实现资源共享。
其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP—UnshieldedTwistedPair）作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有:三类、四类、五类线.网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802。
310Base—T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps,符合IEEE802。
3100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1—8,这序号做网络联线时非常重要，不能搞错.双绞线的最大传输距离为100米。
信息模块的详细图解及几种网线的接法信息模块（也叫“信息插槽”）主要是连接设备间和工作间使用的，而且一般从内墙，走，那么它就不容易被破坏，具有更高的稳定性和耐用性，同时可以减少绕行布线造成的不变的高成本。
信息插座一般是安装在墙面上的，也有桌面型和地面型的，主要是为了方便计算机等设备的移动，并且保持整个布线的美观。

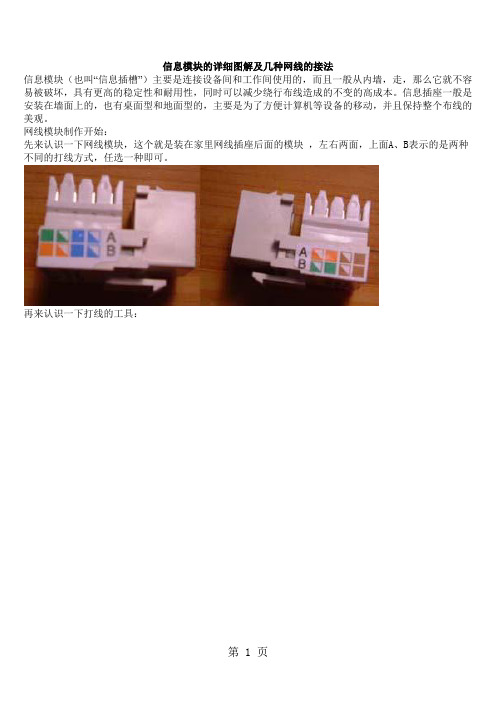

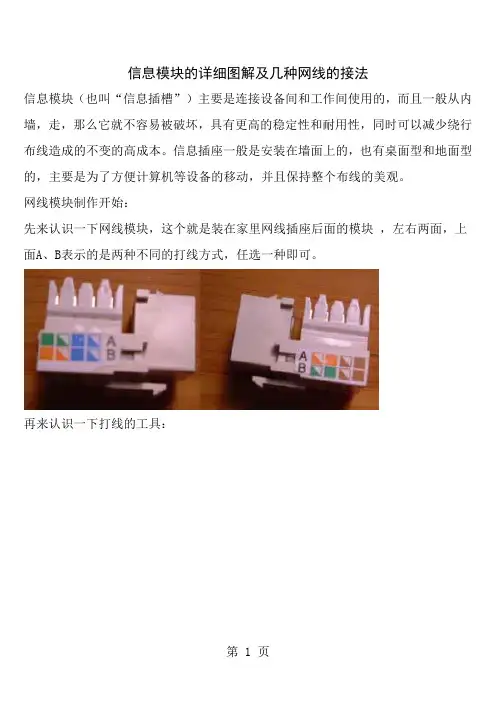

网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到86盒面板上了一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
RJ45连接器的TLA/ELA-568B标准（2）1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
信息模块的详细图解及几种网线的接法信息模块（也叫“信息插槽”）主要是连接设备间和工作间使用的，而且一般从内墙，走，那么它就不容易被破坏，具有更高的稳定性和耐用性，同时可以减少绕行布线造成的不变的高成本。
信息插座一般是安装在墙面上的，也有桌面型和地面型的，主要是为了方便计算机等设备的移动，并且保持整个布线的美观。
网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到86盒面板上了一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机及计算机之间的连接。
RJ45连接器的TLA/ELA-568B标准（2）1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
墙壁网线插座接法（图解）欧阳家百（2021.03.07）EIA/TIA的布线标准中规定了两种双绞线的线序568A与568BT568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
A 橙白蓝白B 绿白蓝白橙蓝绿蓝综白绿白综白橙白综绿综橙插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到墙壁网线插座，下面我们来给大家讲一下墙壁网线插座接法：请看下面这个示意图~答案：按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。
这样就可以了，然后有电脑测试一下，基本上就可以了网线模块制作2009年07月01日星期三下午 02:28先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好墙上网线插座的接法(图略)网络信息模块（网线插座）的正确安装八芯网线上网其实只用四根芯，所以一根网线是可以走四路电话/两路网络/一路网络两路电话的，建议大家布线的时候不要再单独走电话线了。
网线插座接法，网线模块制作及其安装步骤（图解）我们所说的网线插座，正确的叫法应该是网线模块，一般应用在室内的墙壁上作为网线插孔。
在我们了解完网线水晶头接法以后，再阅读本文，其实你会发现墙壁网线插座接法也是大同小异，比起水晶头来说更加方便和简单首先让我们来看一下网线模块模块两旁标注了568A和568B两种标准接法的颜色，安装时我们仅需把相应的线放入线槽即可。
然后我们看一下打线工具使用时我们可以用它把多余过长的线头剪掉，然后把线卡进线槽。
好了，下面我们正式开始制作网线模块！第一步，我们需要把网线的外皮剥离掉一部分，大概露出2cm左右线长即可第二步，选定好标准规则，把线头放入线槽中。
T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。
第三步，用工具把线用力的压下去，将其卡在模块里即可，并把多余的线头剪掉。
然后把其他的线头都剪齐即可。
这里我们再介绍一下另外一种更方便的免打线型 RJ45 模块网线、水晶头接法免打线型RJ45信息模块的设计便于无需打线工具而准确快速地完成端接，没有打线柱，而是在模块的里面有两排各四个的金属夹子，而锁扣机构集成在扣锁帽里，色标也标柱在扣锁帽后端，端接时，用剪刀裁出约4CM的线，按色标将线芯放进相应的槽位，扣上，再用钳子压一下扣锁帽即可，如下图所示。
好的，网线模块我们已经制作完了，最后我们把其安装到墙壁网线插座上即可。
1、我们把网线模块扣入到面板模块中。
2、在面板与遮罩板之间的缺口位置用手掰开遮罩板。
然后把面板与底盒合起来，对准孔位，在螺钉固定孔位中用底盒所带的螺钉把两者固定起来.这里网线插座接法为您介绍完了，如果你想继续了解例如网线水晶头接法之类的知识，请关注局域网之家/。
网络模块接线顺序图解
家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过PVC管和终结在86底盒。
但网络线是一个信息点一根网线，中间不允许续接，一线走到底。
这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块。
在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是RJ45信息模块的安装。
下面分别讲述：
信息模块的安装
这里指的是RJ45信息模块，满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。
信息模块的端接方式的主要区别在下述的T568A
引脚号 1 2 3 4 5 6 7 8 T586A模式白绿绿白橙蓝白蓝橙白棕棕T586B模式白橙橙白绿蓝白蓝绿白棕棕
1．需打线型RJ45信息模块安装
RJ45信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。
A排表示T586A线序模式，B排表示T586B线序模式。
具体的制作步骤如下：
第1步：将双绞线从暗盒里抽，预留40厘米的线头，剪去多余的线。
用剥线工具或
压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。
如图所示。
第2步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。
按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处
第3步：全部线对都压入各槽位后，就可用110打线工具（下图）将一根根线芯进一
步压入线槽中。
110打线工具的使用方法是：切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒”一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。
这里千万注意以下两点：刀口向外——若忘记变成向内，压入的同时也切断了本来应该连接的铜线；垂直插入——打斜了的话，将使金属夹子的口撑开，再也没有咬合的能力，并且打线柱也会歪掉，难以修复，这个模块可就报废了。
若新买的好刀具在冲击的同时，应能切掉多条的线芯，若不
第4步：将信息模块的塑料防尘片扣在打线柱上，并将打好线的模块扣入信息面板上。
2．免打线型RJ45信息模块安装
免打线型RJ45信息模块的设计便于无需打线工具而准确快速地完成端接，没有打线柱，而是在模块的里面有两排各四个的金属夹子，而锁扣机构集成在扣锁帽里，色标也标柱在扣锁帽后端，端接时，用剪刀裁出约4CM的线，按色标将线芯放进相应的槽位，扣上，再用钳子压一下扣锁帽即可（有些可以用手压下，并锁定）。
扣锁帽确保铜线全部端接并防止
网络模块条的安装
家庭信息接入箱里的网络模块条有两种：第一种是网络模块条的背面和正面一样是RJ45插孔；第二种是较正规的信息模块式，也就是说模块条上的插孔其实就是若干个RJ45信息模块。
前者是为了简化端接模块条，免打模块，只需打上水晶头插上就可以，后者则需要如上述打信息模块那样用110打线工具打线端接双绞线。
这里只讲一下第一种网络模块条的背面是RJ45插孔的端接方法，第二种就不再累述。
拧松连接网络模块区的两个螺丝，露出模块背面接线部分，将引入箱体的 5 类线修剪预留40厘米长度，压接上 Rj45 水晶头后，插入话音/数据连接模块背面的对应插孔，并做好标记，这样，就完成了房间信息插座到家居通话音/数据连接模块的连接。
下面介绍 RJ45 水晶头的压接方法：上面信息模块我们按T568A标准打线，所以这里
的水晶头也是按T568A标准压接。
将 5 类双绞线外皮剥掉2厘米，绞开线对拉直，按T568A标准线序将各色线紧密平行在手上排列，再留约1 厘米，裁平线头。
左手抓住水晶头，右手小心地将排好 T568A 标准线序的网络插入水晶头，注意水晶头里有槽位的，只容一条线芯通过，一线一槽才插得进去。
右手要尽力插入，并同时左右摇一摇，以求让线芯插到尽头，并在尽头也平整。
这一点可以从水晶头的端面看得出来的，若能见到全数八根铜线的亮截面，说明已经插到尽头，否则抽出重来，并可能要再次修剪线头。
当见到全数八根铜线的亮截面以后，就可以用 Rj45压线工具压接即成，压接时，也要有意识的向钳了顶线，压接完后，还要再看一下八根铜线的亮截面是否还见到，见不到可能就是不成功。
见下图：
总结：
家装布线中网络接口模块的安装是一个技术活，还要用到专用的打线工具，压线钳等，没有工具是办不到的。
有了工具后，还要遵循A标或B标的线序标准端接模块，并掌握一些
操作技巧才能使网络布线连接成功。
