网络模块的接线方法

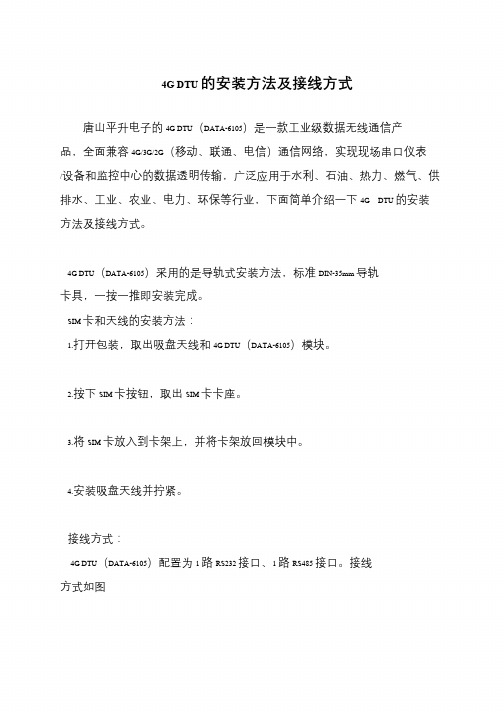

4G DTU 的安装方法及接线方式
唐山平升电子的4G DTU（DATA-6105）是一款工业级数据无线通信产品，全面兼容4G/3G/2G（移动、联通、电信）通信网络，实现现场串口仪表/设备和监控中心的数据透明传输，广泛应用于水利、石油、热力、燃气、供排水、工业、农业、电力、环保等行业，下面简单介绍一下4G DTU 的安装方法及接线方式。

4G DTU（DATA-6105）采用的是导轨式安装方法，标准DIN-35mm 导轨卡具，一按一推即安装完成。

SIM 卡和天线的安装方法：
1.打开包装，取出吸盘天线和4G DTU（DATA-6105）模块。

2.按下SIM 卡按钮，取出SIM 卡卡座。

3.将SIM 卡放入到卡架上，并将卡架放回模块中。

4.安装吸盘天线并拧紧。

接线方式：
4G DTU（DATA-6105）配置为1 路RS232 接口、1 路RS485 接口。

接线方式如图。

八根铜导线，为了减少电磁信号的相互干扰，每两根按一定的密度缠绞在一起。

这样，在传输电信号时相互之间辐身出的电波就会相互抵消，有效的消除干扰。

双绞线这个名字也是因为这样的结构而引伸出来的。

在外部，有一层韧性及高的保护外皮保护。

双绞线最早的使用是被用于电话信号的传输，后来才被渐渐引入到数字信号的传输当中，在很久以前，我们基本上都是使用的3类双绞线，最大只能达到16Mbps的带宽，而现在我们在计算机网络中广泛使用的都是超五类双绞线及六类双绞线。

最大能达到1000Mbps的带宽。

双绞线唯一的缺点就是传输距离较短，只能达到100米，所以在布线的时候，如果使用星型拓朴结构，覆盖的范围只能达到200*200米1000M网卡数据传输是双向的，需要使用四对线，即8根芯线。

100M以下，一般使用1、2、3、6，四根线。

按标准是橙色、绿色共四根线。

其中1、3一组，2、6一组4、5为备用线7、8则为电话线T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

1 输出数据(+)2 输出数据(-)3 输入数据(+)4 保留为电话使用5 保留为电话使用6 输入数据(-)7 保留为电话使用8 保留为电话使用由此可见,虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。

于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

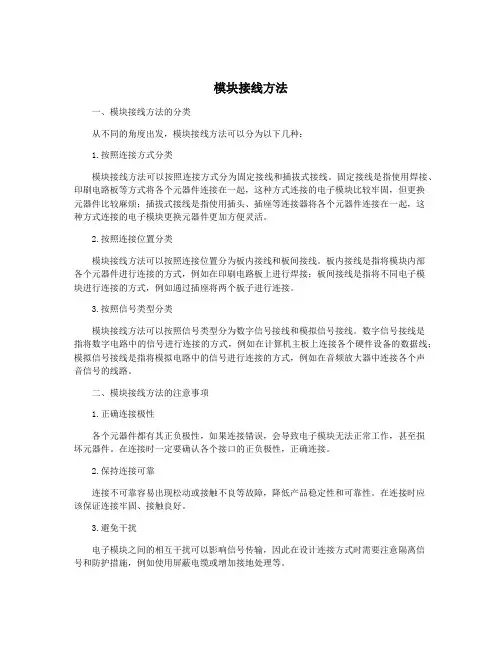

模块接线方法一、模块接线方法的分类从不同的角度出发，模块接线方法可以分为以下几种：1.按照连接方式分类模块接线方法可以按照连接方式分为固定接线和插拔式接线。

固定接线是指使用焊接、印刷电路板等方式将各个元器件连接在一起，这种方式连接的电子模块比较牢固，但更换元器件比较麻烦；插拔式接线是指使用插头、插座等连接器将各个元器件连接在一起，这种方式连接的电子模块更换元器件更加方便灵活。

2.按照连接位置分类模块接线方法可以按照连接位置分为板内接线和板间接线。

板内接线是指将模块内部各个元器件进行连接的方式，例如在印刷电路板上进行焊接；板间接线是指将不同电子模块进行连接的方式，例如通过插座将两个板子进行连接。

3.按照信号类型分类模块接线方法可以按照信号类型分为数字信号接线和模拟信号接线。

数字信号接线是指将数字电路中的信号进行连接的方式，例如在计算机主板上连接各个硬件设备的数据线；模拟信号接线是指将模拟电路中的信号进行连接的方式，例如在音频放大器中连接各个声音信号的线路。

二、模块接线方法的注意事项1.正确连接极性各个元器件都有其正负极性，如果连接错误，会导致电子模块无法正常工作，甚至损坏元器件。

在连接时一定要确认各个接口的正负极性，正确连接。

2.保持连接可靠连接不可靠容易出现松动或接触不良等故障，降低产品稳定性和可靠性。

在连接时应该保证连接牢固、接触良好。

3.避免干扰电子模块之间的相互干扰可以影响信号传输，因此在设计连接方式时需要注意隔离信号和防护措施，例如使用屏蔽电缆或增加接地处理等。

4.使用合适的工具连接时使用不合适的工具容易造成接口损坏、元器件引脚弯曲等问题，影响连接质量，甚至造成元器件损坏。

在连接时应该使用质量可靠的工具和设备。

5.避免过度焊接焊接时温度过高或时间过长容易使印刷电路板受到损伤，焊接不良或连续焊接多次也会影响产品稳定性和可靠性。

在进行焊接时应避免过度焊接，注意温度和时间的控制。

三、模块接线方法实例以下是一个基于射频模块的模块接线方法示例，该射频模块用于无线通信系统中的信号放大和处理，实现高频信号的传输。

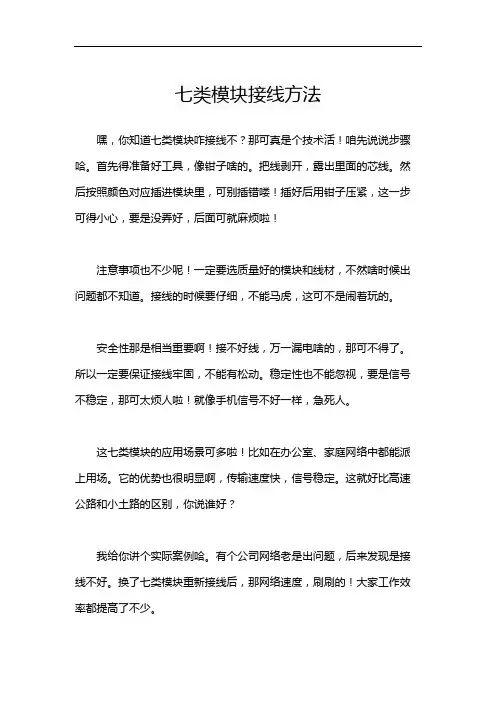

七类模块接线方法
嘿，你知道七类模块咋接线不？那可真是个技术活！咱先说说步骤哈。

首先得准备好工具，像钳子啥的。

把线剥开，露出里面的芯线。

然后按照颜色对应插进模块里，可别插错喽！插好后用钳子压紧，这一步可得小心，要是没弄好，后面可就麻烦啦！
注意事项也不少呢！一定要选质量好的模块和线材，不然啥时候出问题都不知道。

接线的时候要仔细，不能马虎，这可不是闹着玩的。

安全性那是相当重要啊！接不好线，万一漏电啥的，那可不得了。

所以一定要保证接线牢固，不能有松动。

稳定性也不能忽视，要是信号不稳定，那可太烦人啦！就像手机信号不好一样，急死人。

这七类模块的应用场景可多啦！比如在办公室、家庭网络中都能派上用场。

它的优势也很明显啊，传输速度快，信号稳定。

这就好比高速公路和小土路的区别，你说谁好？
我给你讲个实际案例哈。

有个公司网络老是出问题，后来发现是接线不好。

换了七类模块重新接线后，那网络速度，刷刷的！大家工作效率都提高了不少。

七类模块接线虽然有点麻烦，但只要认真仔细，就一定能接好。

它能给我们带来稳定快速的网络，何乐而不为呢？所以，赶紧行动起来吧，让你的网络飞起来！。

DS7400 接海康网络模块操作指导目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)2.主机编程： (2)3.模块配置——M_51NET 软 (3)4.功能测试——SDK 软件 (5)三、适用型号 (7)四、变更记录 (7)五、关于海康威视 (1)一、操作流程（配置流程）1)完成接线（注意IP7400 和DS7400 是完全不同的机型，IP7400 不支持海康网络模块）2)主机编程3)模块配置——M_51NET 软件4)功能测试——SDK 软件二、操作步骤（配置步骤）1.完成接线：DS7400 主机与DS-19M00-MN/K 之间有6 根接线，注意键盘总线与辅助总线的区别，如下表所示：2.主机编程：(一) 将键盘后盖打开，地址位的短路帽插到“1”的位置，与主机的键盘总线正确接线，上电后即可编程，具体编程操作如下：9876#0 进入编程4019 18# 在4019 的地址输入184020 20# 自动跳转到4020 的地址输入20长按* 保存操作退出编程(二) 以上操作成功后，主机与模块建立连接，模块可上报主机信息，如需通过模块对主机进行布撤防、旁路等操作，需进行以下编程：9876#0 进入编程3131 31# 在3131 的地址输入31（键盘1 为主键盘其它键盘为液晶键盘）3132 11# 自动跳转到3132 输入113133 11# 自动跳转到3133 输入11…… ……3138#备注说明：3131-3138 的指令说明如下图所示，根据实际使用的键盘个数进行编程3139 00# 3139 地址位输入003140 12# 自动跳转到3140 输入123141 34# 自动跳转到3141 输入343142 56# 自动跳转到3142 输入56…… ……长按* 保存操作退出编程备注说明：3139—3146 的地址位用来确定键盘与控制子系统的对应关系，对应之后键盘可对该子系统进行操作(三) 编程注意事项：1.编程时跳转到不需要的地址时，连续输入两次** 可消除当前地址，再输入要编程的地址即可2.确认编程过的数据是否正确，可跳转到对应地址，按#号查看当前值，D01 是第一位数据，D02 是第二位数据3.如果主机辅助总线接有博世其它设备（DX4010 或者DS32C），则4019 和4020的地址编程按照博世设备的编程，模块拨码 1 在ON3.模块配置——M_51NET 软(一) 模块上电后与PC 直连，或与PC 在同一局域网中，运行PC 上的软件即可搜索到模块。

一、平行线制作：线序像568B一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕二、交叉网线制作在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕复杂点儿：双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>2补：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

网线的接法千兆和百兆的接法都是一样的，网线的线序有两种，一种是568A，另一种是568B，一根网线如果两头都用568A或网线的接法者568B，这种叫网线接法图解直通线交换机网线接法，用来连接电脑和设备，比如路由器和电脑之间，交换机和电脑之间。

如果网线接法一根网线的两头一头是568A，另外一头是568B，这种叫交叉线，用来连接相同的设备，比如电脑和电脑的连接，交换机和交换机的连接。

原理是：网线工作的时候只用其中的4根线，1、2、3、6，有两种工作网线制作模式，一种是1发路由器和猫网线接法3收、2发6收，另外一种刚刚相反，是1收3发、2收6发，如果连接的两个设备工作模式一样，那就要用交叉线，因为这边是1发网线做法，那边要用3来收，这边3是收，而那边发的是1.网线接法最详细说明21世纪互联网的时代我们都离不开网络，而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。

其实，网线接法并不复杂，了解了网线线序后，一切就迎刃而解。

好，我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

无线模块使用说明书
一、产品概述
无线模块是一种便捷、高效的电子设备，采用无线通信技术，
使设备在无需布线的情况下进行数据传输和通信。

本文档旨在为用
户提供详细的无线模块使用说明，帮助用户快速了解和使用该产品。

二、产品特点
1. 高效便捷：无线模块采用无线通信技术，可以实现设备之间
的快速数据传输和通信，避免了繁琐的布线。

2. 稳定可靠：采用先进的无线通信技术，使数据传输更加稳定
可靠，减少了传输过程中的数据丢失率。

3. 灵活易用：无线模块与设备连接简单方便，只需要进行简单
的设置即可实现设备间的快速通信。

三、产品安装与连接
1. 确保所有设备都处于关机状态。

2. 将无线模块插入需要进行无线通信的设备的对应插槽中，并
确保插紧。

3. 打开设备电源，并确保无线模块的电源指示灯正常亮起。

4. 对无线模块进行必要的设置，如设置连接方式、配置网络参
数等。

四、使用方法
1. 网络连接
根据设备的需求，选择合适的连接方式，如Wi-Fi、蓝牙等。

2. 配置网络参数
根据实际情况，配置无线模块的网络参数，包括网络名称、密
码等，确保连接的网络能够正常工作。

3. 设备通信
配置完成后，设备之间即可通过无线模块进行数据传输和通信。

用户可根据实际需求，自行编写代码或使用相应的软件进行通信。

五、常见问题解决。

网络模块接线顺序图解家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过PVC管和终结在86底盒。

但网络线是一个信息点一根网线，中间不允许续接，一线走到底。

这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块。

在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是RJ45信息模块的安装。

下面分别讲述：信息模块的安装这里指的是RJ45信息模块，满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。

信息模块的端接方式的主要区别在下述的T568A引脚号 1 2 3 4 5 6 7 8 T586A模式白绿绿白橙蓝白蓝橙白棕棕T586B模式白橙橙白绿蓝白蓝绿白棕棕1．需打线型RJ45信息模块安装RJ45信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。

A排表示T586A线序模式，B排表示T586B线序模式。

具体的制作步骤如下：第1步：将双绞线从暗盒里抽，预留40厘米的线头，剪去多余的线。

用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。

如图所示。

第2步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。

按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处第3步：全部线对都压入各槽位后，就可用110打线工具（下图）将一根根线芯进一步压入线槽中。

110打线工具的使用方法是：切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒”一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。

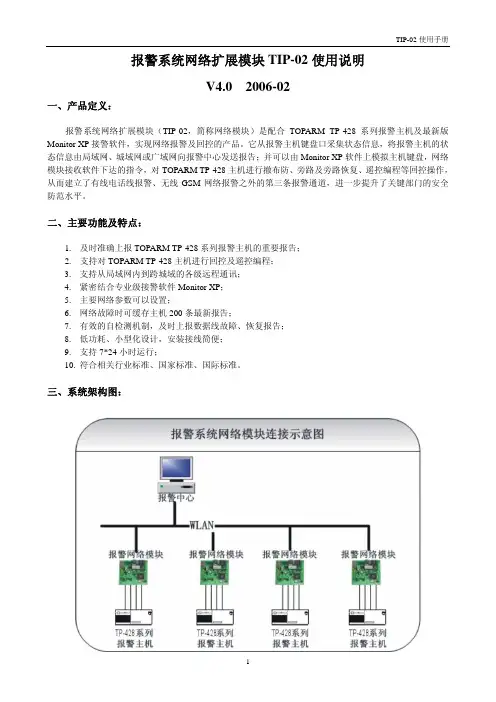

报警系统网络扩展模块TIP-02使用说明V4.0 2006-02一、产品定义：报警系统网络扩展模块（TIP-02，简称网络模块）是配合TOPARM TP-428系列报警主机及最新版Monitor XP接警软件，实现网络报警及回控的产品。

它从报警主机键盘口采集状态信息，将报警主机的状态信息由局域网、城域网或广域网向报警中心发送报告；并可以由Monitor XP软件上模拟主机键盘，网络模块接收软件下达的指令，对TOPARM TP-428主机进行撤布防、旁路及旁路恢复、遥控编程等回控操作，从而建立了有线电话线报警、无线GSM网络报警之外的第三条报警通道，进一步提升了关键部门的安全防范水平。

二、主要功能及特点：1.及时准确上报TOPARM TP-428系列报警主机的重要报告；2.支持对TOPARM TP-428主机进行回控及遥控编程；3.支持从局域网内到跨城域的各级远程通讯；4.紧密结合专业级接警软件Monitor XP；5.主要网络参数可以设置；6.网络故障时可缓存主机200条最新报告；7.有效的自检测机制，及时上报数据线故障、恢复报告；8.低功耗、小型化设计，安装接线简便；9.支持7*24小时运行；10.符合相关行业标准、国家标准、国际标准。

三、系统架构图：四、网络模块的安装：网络模块采用小型化设计，并且配有磁柱，可方便的吸附在报警主机铁壳机箱的任意位置。

模块供电为12V直流（DC），要求配合12V/1A直流稳压电源使用。

要求单独供电！网络模块接线如右图所示：+12V为直流供电正极，GND接直流供电负极，SIG1接TOPARM TP-428报警主机KEY+端，SIG2接TOPARM TP-428报警主机KEY-端（GND），SIG3接TOPARM TP-428报警主机DATA端，CLK端不用接。

SIG4端是和其它类型主机连接端子，悬空。

五、运行状态描述：网络模块用4个LED标识其运行状态，从上到下依次为：1.10M（绿色）：网络指示灯。

墙壁网线插座接法（图解）EIA/TIA的布线标准中规定了两种双绞线的线序568A 与568BT568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

A 橙白蓝白 B 绿白蓝白橙蓝绿蓝综白绿白综白橙白综绿综橙插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到墙壁网线插座，下面我们来给大家讲一下墙壁网线插座接法：请看下面这个示意图~答案：按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。

这样就可以了，然后有电脑测试一下，基本上就可以了网线模块制作2009年07月01日星期三下午 02:28先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。

露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。

下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

将其他的线都按照一样的方式打好墙上网线插座的接法(图略)网络信息模块（网线插座）的正确安装八芯网线上网其实只用四根芯，所以一根网线是可以走四路电话/两路网络/一路网络两路电话的，建议大家布线的时候不要再单独走电话线了。

个人建议能多走有线网络的地方尽量走有线网络。

网络模块接线顺序图解家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过PVC管和终结在86底盒。

但网络线是一个信息点一根网线，中间不允许续接，一线走到底。

这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块。

在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是RJ45信息模块的安装。

下面分别讲述：信息模块的安装这里指的是RJ45信息模块，满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。

信息模块的端接方式的主要区别在下述的T568A1需打线型RJ45信息模块安装RJ45 信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。

A排表示T586A线序模式，B排表示T586B线序模式。

这是最普通的需打线工具打线的RJ45信息模块。

全属夹子具体的制作步骤如下:第1步：将双绞线从暗盒里抽，预留40厘米的线头，剪去多余的线。

用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。

如图所示。

第2步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。

按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的线槽内，如图所示。

北京深万科技A标打线法如圉所示萤线打人第3步：全部线对都压入各槽位后，就可用110打线工具（下图）将一根根线芯进一步压入线槽中。

110 打线工具的使用方法是：切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒” 一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。

网线接线方法在进行网线接线时，我们需要注意一些方法和步骤，以确保连接的稳定和可靠性。

首先，我们需要准备好一些必要的工具，如网线、网线压线钳、网线测试仪等。

接下来，我们将介绍网线接线的方法和步骤。

1. 确定网线类型。

在进行网线接线之前，我们需要先确定要使用的网线类型。

常见的网线类型有直通线（直通线）和交叉线（交叉线）。

直通线用于连接不同类型的设备，如电脑和路由器之间的连接；而交叉线用于连接相同类型的设备，如电脑和电脑之间的连接。

2. 剥离网线外皮。

接下来，我们需要使用剥线钳将网线的外皮剥离，露出内部的8根绞线。

在剥离外皮时，需要小心不要损坏内部的绞线，以确保连接的质量。

3. 整理绞线顺序。

接着，我们需要按照T568B或T568A标准整理绞线的顺序。

T568B和T568A是两种常用的网线接线标准，它们规定了8根绞线的连接顺序。

在整理绞线顺序时，需要确保每根绞线都被正确地安装在网线头中，以确保连接的正确性。

4. 压线。

完成绞线顺序的整理后，我们需要使用网线压线钳将绞线固定在网线头中。

在压线时，需要确保每根绞线都被牢固地固定在网线头中，以确保连接的稳定性和可靠性。

5. 测试连接。

最后，我们需要使用网线测试仪对连接进行测试。

通过测试仪可以检测出连接是否正确，以及连接的稳定性和可靠性。

如果测试结果正常，则表示连接成功；如果测试结果异常，则需要重新检查连接，直至连接正常为止。

总结。

通过以上的步骤，我们可以成功地完成网线接线。

在进行网线接线时，需要注意细节，确保每个步骤都正确无误。

只有这样，才能保证连接的稳定和可靠性。

希望以上内容对您有所帮助，谢谢阅读！以上就是关于网线接线方法的文档，希望对您有所帮助。

模块模块型接线方式说明SM模块型号接线方式说明再进行描述之前，我们首先介绍通道，一个通道即为一个点，可为AI，AO，DI，DO。

1、6ES7131-4BD01-0AA04通道数字量输入4个通道分别为1，5，2，6。

额定输入电压24VDC适用于开关以及接近开关。

如图：图上1、5、2、6，分别代表一个数字量输入点。

图中的断开处可以是一个开关,一个按钮，当开关处于闭合状态时,我们将万用表的一只表笔处于1（5，2，6）端子处，另一只表笔接地或接0V可测得24V电压。

可用终端模块TM-E15S24-01（6ES7193-4CB20-0AA0）。

终端模块即我们所说的插槽，螺钉型的接线端。

也可用TM-E15S26-A1（6ES7193-4CA40-0AA0），该类型的终端模块带有A7，A3，A4，A8接线端。

2、6ES7132-4BD02-0AA04通道数字量输出(24V/0.5A)4个通道分别为(1,3)(5,7)(2,4)(6,8)。

带四个输出的数字电子模块，每个输出的输出电流为0.5 A，额定负载电压24VDC，适用于电磁阀、直流接触器和指示灯。

如图：该类型模块的5（1，2，6）输出一个高电平（24V）进设备，然后回到该类型模块的低电平7（3，4，8）。

当有信号输出时我们可在5（1，2，6）和7（3，4，8）处测得24V电压。

3、6ES7132-4BD32-0AA0个通道分别为(1,3)(5,7)(2,4)(6,8)。

如图：4通道数字量输出(24V/2A)该类型模块与2相同，只是为输出24V，2A。

接线方式同2。

4、6ES7134-4GB11-0AB02通道模拟量输入(4线制)两个通道分别为（1，2）（5，6）。

如图：4线制即设备的单独供电需要一对线信号的输入需要一对线。

设备的正（4-20ma+）接模块的1（5），设备的负（4-20ma-）接模块的2（6）。

当我们取下1（5）处的线时，并接到万用表的红表笔上，把表的黑表笔接到1（5）上，我们可测到正的4-20ma，如果不为正的毫安值，必须进行调换。

网线接线方法
在进行网线接线之前，我们需要明确一些基本概念和准备工作。

首先，网线接线是指将网线连接到网络设备上，确保网络正常运行。

其次，我们需要准备好所需的工具和材料，包括网线、网线压线钳、网线插头等。

接下来，我们将详细介绍网线接线的方法和步骤。

首先，我们需要将网线剥开一段外皮，露出里面的8根绞线。

然后，我们需要按照T568B或T568A的标准顺序，依次排列这8根
绞线。

T568B和T568A是两种常用的网线接线标准，它们的排线顺
序有所不同，但都能保证网络连接的正常运行。

接下来，我们需要使用网线压线钳，将排好顺序的绞线插入网
线插头中，并用压线钳将插头固定在网线上。

在使用压线钳时，需
要确保插头与绞线之间的接触牢固，以免影响网络信号的传输质量。

完成插头固定后，我们需要使用测试仪对网线进行测试，确保
网线连接正常，网络信号稳定。

如果测试仪显示网络连接异常，我
们需要重新检查网线接线的步骤，确保每一步操作都正确无误。

最后，我们需要将接好线的网线连接到网络设备上，如路由器、
交换机等。

在连接时，需要确保插头与网络设备的接口匹配，插头插入稳固，以确保网络连接的稳定性和可靠性。

总结一下，网线接线的方法包括准备工作、排线顺序、插头固定和测试连接。

通过正确的操作步骤，我们可以保证网线连接的质量和稳定性，确保网络正常运行。

希望本文对您了解网线接线方法有所帮助，谢谢阅读！。

光纤模块接线方法光纤模块是一种用于光纤通信的设备，它可以将电信号转换为光信号，从而实现高速、远距离的数据传输。

在使用光纤模块时，正确的接线方法非常重要，下面介绍几种常见的光纤模块接线方法。

1. 直连法直连法是最简单的光纤模块接线方法，它适用于两个光纤模块之间的直接连接。

具体操作步骤如下：（1）将一根光纤连接到发送端的光纤模块的输出端口上；（2）将另一根光纤连接到接收端的光纤模块的输入端口上；（3）确保两根光纤的连接端口干净、无损伤，并且连接紧固。

2. 交叉法交叉法是一种将两个光纤模块交叉连接的方法，它适用于需要在两个不同的光纤模块之间传输数据的情况。

具体操作步骤如下：（1）将一根光纤连接到发送端的光纤模块的输出端口上；（2）将另一根光纤连接到接收端的光纤模块的输出端口上；（3）将第一根光纤连接到接收端的光纤模块的输入端口上；（4）将第二根光纤连接到发送端的光纤模块的输入端口上；（5）确保四根光纤的连接端口干净、无损伤，并且连接紧固。

3. 环形法环形法是一种将多个光纤模块连接成环形的方法，它适用于需要在多个光纤模块之间传输数据的情况。

具体操作步骤如下：（1）将一根光纤连接到第一个光纤模块的输出端口上；（2）将另一根光纤连接到最后一个光纤模块的输入端口上；（3）将中间的光纤模块两两连接，每个光纤模块的输出端口连接到下一个光纤模块的输入端口上；（4）确保所有光纤的连接端口干净、无损伤，并且连接紧固。

正确的光纤模块接线方法可以保证光纤通信的稳定性和可靠性，避免数据传输中出现问题。

在接线时，一定要仔细操作，确保每个连接端口都连接正确、紧固可靠。

DS-19M00-MN/K100M网络模块用户手册杭州海康威视数字技术股份有限公司技术热线：400-700-5998杭州海康威视数字技术股份有限公司| 版权所有（C ）非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册适用于DS-19M00-MN/K 100M 网络模块本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

我公司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。

更新的内容将会在本手册的新版本中加入，恕不另行通知。

安全使用注意事项此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。

在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。

如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。

注意：无视注意事项，可能会导致伤害或财产损失。

警告事项提醒用户防范潜在的死亡或严重伤害危险。

注意事项提醒用户防范潜在的伤害或财产损失危险。

警告⏹在本产品安装使用中，必须严格遵守国家和使用地区的各项电气安全规程。

⏹请使用正规厂家提供的电源适配器，供电电源要求为DC12V/1A。

⏹在接线、拆装等操作时请一定要将电源断开，切勿带电操作。

⏹如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。

（对未经认可的修改或维修所导致的问题，本公司不承担责任）。

杭州海康威视数字技术股份有限公司| 版权所有（C）注意⏹请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。

避免将设备安装到表面震动或容易受到冲击的地方。

（忽视此项可能会损坏设备）⏹请不要在高温（超过75℃）或低温（低于－40℃）或高湿度地点安装设备。

⏹提供良好的通风环境。

⏹请勿在潮湿环境下操作。

⏹请勿在易爆环境中操作。

⏹保持产品表面清洁和干燥。

⏹避免接触裸露电路。

产品加电时，请勿接触裸露的接点和部件。
