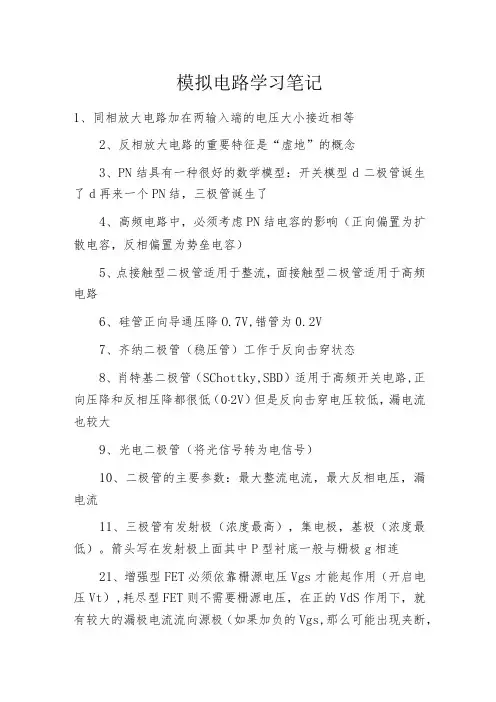

模拟电路学习笔记总结，必收藏！

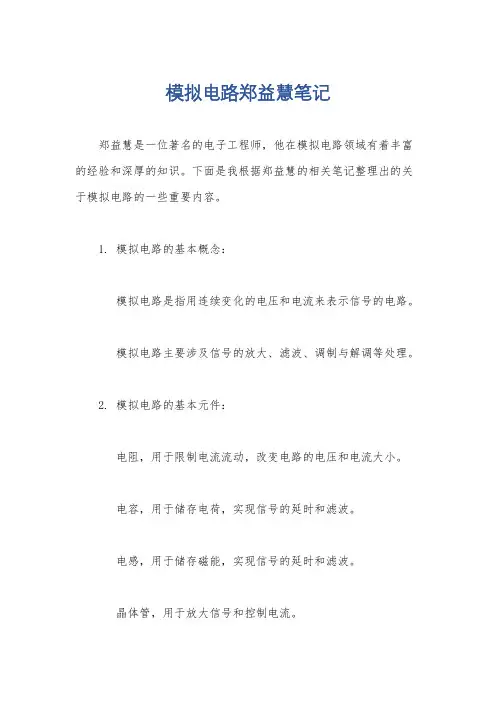

模拟电路是一门内容多、涉及面广、新知识点多，学时少的学科。作为模拟电路设计师，可借鉴前人在学习和工作中的一些心得体会。
1、同相放大电路加在两输入端的电压大小接近相等
2、反相放大电路的重要特征是“虚地”的概念
3、PN结具有一种很好的数学模型：开关模型à二极管诞生了à再来一个PN结，三极管诞生了
4、高频电路中，必须考虑PN结电容的影响（正向偏置为扩散电容，反相偏置为势垒电容）
5、点接触型二极管适用于整流，面接触型二极管适用于高频电路
6、硅管正向导通压降0.7V,锗管为0.2V
7、齐纳二极管（稳压管）工作于反向击穿状态
8、肖特基二极管（Schottky,SBD）适用于高频开关电路，正向压降和反相压降都很低（0.2V）但是反向击穿电压较低，漏电流也较大
9、光电二极管（将光信号转为电信号）
10、二极管的主要参数：最大整流电流，最大反相电压，漏电流
11、三极管有发射极（浓度最高<需要发射电子（空穴）嘛，当然浓度高了>），集电极，基极（浓度最低）。箭头写在发射极上面<发射的东西当然需要箭头了！>
12、发射极正偏，集电极反偏是让BJT工作在放大工作状态下的前提条件。三种连接方式：共基极，共发射极（最多，因为电流，电压，功率均可以放大），共集电极。判别三种组态的方法：共发射极，由基极输入，集电极输出；共集电极，由基极输入，发射极输出；共基极，由发射极输入，集电极输出。
13、三极管主要参数：电流放大系数β，极间反向电流，（集电极最大允许电流，集电极最大允许耗散功率，反向击穿电压=3个重要极限参数决定BJT工作在安全区域）
14、三极管数学模型：单管电流放大
15、射极偏置电路：用于消除温度对静态工作点的影响（双电源更好）
16、三种BJT放大电路比较：共射级放大电路，电流、电压均可以放大。共集电极放大电路：只放大电流，跟随电压，输入R大，输出R小，用作输入级，输出级。共基极放大电路：只放大电压，跟随电流，高频特性好
17、去耦电容：输出信号电容接地，滤掉信号的高频杂波。旁路电容：输入信号电容接地，滤掉信号的高频杂波。交流信号针对这两种电容处理为短路
18、BJT是一种电流控制电流型器件（双极型），FET是一中电压控制电流器件（单极型）
19、主流是从发射极到集电极的IC，偏流就是从发射极到基极的Ib。相对与主电路而言，为基极提供电流的电路就是所谓的偏置电路。
20、场效应管三个铝电极：栅极g，源极s，漏极d。分别对应三极管的基极b，发射极e，集电极c。<源极需要发射东西嘛，所以对应发射极e，栅极的英文名称是gate,门一样的存在，和基极的作用差不多>其中P型衬底一般与栅极g相连
21、增强型FET必须依靠栅源电压Vgs才能起作用（开启电压Vt），耗尽型FET则不需要栅源电压，在正的Vds作用下，就有较大的漏极电流流向源极（如果加负的Vgs，那么可能出现夹断，此时的电压成为夹断电压Vp***重要特性***：可以在正负的栅源电压下工作）22、N沟道的MOS管需要正的Vds（相当于三极管加在集电极的Vcc）和正的Vt（相当于三极管基极和发射极的Vbe），而P沟道的MOS管需要负的Vds和负的Vt
23、MOSFET主要参数：开启电压Vt，夹断电压Vp。极限参数：最大漏极电流Idm，最大耗散功率Pdm
24、MOSFET三种放大电路：共源极放大电路（共射极），共漏极放大电路（共集电极），共栅极放大电路（共基极）
25、差分式放大电路：差模信号：两输入信号之差。共模信号：两输入信号之和除以2。由此：用差模与共模的定义表示两输入信号可得到一个重要的数学模型：任意一个输入信号=共模信号±差模信号/2
26、差分式放大电路只放大差模信号，抑制共模信号。利用这个特性，可以很好的抑制温度等外界因素的变化对电路性能的影响。具体的性能指标：共模抑制比Kcmr
27、集成运放的温度漂移是漂移的主要来源
28、集成运放的参数：最大输出电流，最大输出电压
29、VCC是电路的供电电压,VDD是芯片的工作电压
30、放大电路的干扰：1、将电源远离放大电路2、输入级屏蔽3、直流电源电压波动（采用稳压电源，输入和输出加上滤波电容）
31、负反馈放大电路的四种组态：电压串联负反馈（稳定输出电压），电压并联负反馈，电流串联负反馈（稳定输出电流），电流并联负反馈
32、电压、电流反馈判定方法：输出短路法，设RL=0，如果反馈信号不存在，为电压反馈，反之，则为电流反馈。
33、串联、并联反馈的判定方法：反馈信号与输入信号的求和方式，若为电压形式，则为串联反馈，若为电流形式，则为并联反馈
34、功率放大电路的类别：甲类（全部）、甲乙类（50%以上）、乙类（50%）（按照输入信号在整个周期流经器件大于0的百分比）
35、RC振荡电路适用于低频，LC振荡电路适用于高频电路
36、电压比较器，时滞比较器，集成电压比较器，方波产生电路，锯齿波产生电路
37、直流稳压电源：电源变压器à整流电路à滤波电路à稳压电路
38、滤波电路：利用电抗元件的储能作用，可以起到很好的滤波作用。电感（串联，大功率）和电容（并联，小功率）均可以起到平波的作用。
39、开关稳压电源与线性电源：线性电源，效率低、发热强、但是输出很稳定。开关电源，效率高、发热一般、但输出纹波大，需要平波
40、开关稳压电源有降压和升压两种，降压中有续流二极管，LC滤波电路。升压中有电感，稳压二极管，电容。
课程专题实验报告 （1） 课程名称：模拟电子技术基础 小组成员：涛，敏 学号：0，0 学院：信息工程学院 班级：电子12-1班 指导教师：房建东 成绩： 2014年5月25日
工业大学信息工程学院课程专题设计任务书（1）课程名称：模拟电子技术专业班级：电子12-1 指导教师（签名）： 学生/学号：涛 0敏0
实验观察R B 、R C 等参数变化对晶体管共射放大电路放大倍数的影响 一、实验目的 1． 学会放大器静态工作点的调式方法和测量方法。 2．掌握放大器电压放大倍数的测试方法及R B 、R C 等参数对放大倍数的影响。 3． 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图1为电阻分压式工作点稳定单管放大器实验电路图。偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。 三、实验设备 1、 信号发生器 2、 双踪示波器 SS —7802 3、 交流毫伏表 V76 4、 模拟电路实验箱 TPE —A4 5、 万用表 VC9205 四、实验容 1．测量静态工作点 实验电路如图1所示，它的静态工作点估算方法为： U B ≈ 2 11B B CC B R R U R +? I E ＝E BE B R U U -≈Ic U CE = U CC －I C （R C ＋R E ）
图1 晶体管放大电路实验电路图 实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。 根据实验结果可用：I C ≈I E ＝ E E R U 或I C ＝ C C CC R U U U BE ＝U B －U E U CE ＝U C －U E 计算出放大器的静态工作点。 五．晶体管共射放大电路Multisim仿真 在Multisim中构建单管共射放大电路如图1(a)所示，电路中晶体管采用FMMT5179 （1）测量静态工作点 可在仿真电路中接入虚拟数字万用表，分别设置为直流电流表或直流电压 表，以便测量I BQ 、I CQ 和U CEQ ，如图所示。
《电子技术Ⅱ》课程设计 总结报告 姓名 学号 院系 班级 指导教师 2012年06月
一、目的和意义 该课程设计是在完成《电子技术2》的理论教学之后安排的一个实践教学环节。课程设计的目的是让学生掌握电子电路计算机辅助分析与设计的基本知识和基本方法，培养学生的综合知识应用能力和实践能力，为今后从事本专业相关工程技术工作打下基础。这一环节有利于培养学生分析问题、解决问题的能力，对培养和造就应用型工程技术人才将起到较大的促进作用。 二、任务和要求 本次课程设计的任务是在教师的指导下，学习Multisim仿真软件的使用方法，分析和设计完成3个项目的电路设计和仿真。完成该次课程设计后，应达到以下要求： 1、巩固和加深对《电子技术2》课程知识的理解； 2、会根据课题需要选学参考书籍、查阅手册和文献资料； 3、掌握仿真软件Multisim的使用方法； 4、掌握简单模拟电路的设计、仿真方法； 5、按课程设计任务书的要求撰写课程设计报告，课程设计报告能正确反映设计 和仿真结果。 三、模拟电路的设计和仿真 1、单管放大电路的设计和仿真 1）原理图如图1-1 图1-1
2）理论计算 静态分析：在仿真电路中接入三个虚拟数字万用表，分别设置为直流电流表或直流电压表，如图1-2所示: 图1-2 测得A R U V I b BEQ cc BQ μ41.43=-= mA I I BQ CQ 925.3=≈ V R I V U C CQ CC CEQ 979.5=-=
图1-3 3）仿真分析 图1-4 静态工作点值
4）对比理论与仿真 图1-5 当i U =9.998mV 时，0U =783.331mV,A I i μ48.10=,则 3.78998.9331.7830 -=-==???i u U U A Ω=Ω=Ω==954954.0481 .10998.9k k I U R i i i 电路中负载电阻L R 开路，虚拟表测得V U 567.1'0 =，则 Ω=Ω?-=-=k k R U U R L 004.33)1783 .0567.1()1(0'00 观察单管共射放大电路仿真后，可从虚拟示波器观察到ui 和u0的波形图如上图所示，图中波动幅度较小的是ui 波形，波动幅度较大的是u0波形。由图可见，u0的波形没有明显的非线性失真，而且u0与ui 的波形相位相反。相比仿真的值要比理论的小，可能是电路的连接或仪器的不稳定造成的。 2功率放大电路的设计和仿真 1）原理图
模拟电子技术复习资料总结 第一章半导体二极管 一.半导体的基础知识 1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。 2.特性---光敏、热敏和掺杂特性。 3.本征半导体----纯净的具有单晶体结构的半导体。 4.两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。 5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。体现的是半导体的掺杂特性。*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。 *N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。 6.杂质半导体的特性 *载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。 *体电阻---通常把杂质半导体自身的电阻称为体电阻。 *转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。 7. PN结 * PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。 * PN结的单向导电性---正偏导通，反偏截止。 8. PN结的伏安特性 二. 半导体二极管 *单向导电性------正向导通，反向截止。 *二极管伏安特性----同ＰＮ结。 *正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。 *死区电压------硅管0.5V，锗管0.1V。 3.分析方法------将二极管断开，分析二极管两端电位的高低: 若V阳>V阴( 正偏)，二极管导通(短路); 若V阳 2) 等效电路法 直流等效电路法 *总的解题手段----将二极管断开，分析二极管两端电位的高低: 若V阳>V阴( 正偏)，二极管导通(短路); 若V阳 模拟电路实验报告 实验题目：成绩：__________ 学生姓名：李发崇学号指导教师：陈志坚 学院名称：专业：年级： 实验时间：实验室： 一．实验目的： 1.熟悉电子器件和模拟电路试验箱； 2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影 响； 3.学习测量放大电路Q点、A V、r i、r o的方法，了解公发射极电路特 性； 4.学习放大电路的动态性能。 二、实验仪器 1．示波器 2．信号发生器 3．数字万用表 三、预习要求 1．三极管及单管放大电路工作原理： 2．放大电路的静态和动态测量方法： 四．实验内容和步骤 1．按图连接好电路： (1)用万用表判断试验箱上三极管的好坏，并注意检查电解电容 C1，C2的极性和好坏。 (2)按图连接好电路，将Rp的阻值调到最大位置。（注：接线前先 测量电源+12V，关掉电源后再连接） 2．静态测量与调试 按图接好线，调整Rp，使得Ve=1.8V，计算并填表 心得体会： 3.动态研究 (一)、按图连接好电路 (二)将信号发生器的输入信号调到f=1kHz,幅值为500mVp，接至放大电路A点。观察Vi和V o端的波形，并比较相位。 (三)信号源频率不变，逐渐加大信号源输出幅度，观察V o不失真时的最大值，并填表： 基本结论及心得： Q点至关重要，找到Q点是实验的关键， (四)、保持Vi=5mVp不变，放大器接入负载R L，在改变Rc，R L数值的情况下测量，并将计算结果填入表中： 实验总结和体会： 输出电阻和输出电阻影响放大效果，输入电阻越大，输出电阻越小，放大效果越好。 (1)、输出电阻的阻值会影响放大电路的放大效果，阻值越大，放大的倍数也越大。 (2)、连在三极管集电极的电阻越大，电压的放大倍数越大。 (五)、Vi=5mVp，增大和减小Rp，观察V o波形变化，将结果填入表中： 实验总结和心得体会： 信号失真的时候找到合适Rp是产生输出较好信号关键。 （1）Rp只有在适合的位置，才能很好的放大输入信号，如果Rp阻值太大，会使信号失真，如果Rp阻值太小，则会使输入信号不能被 一、桥式整流电路 1二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。 伏安特性曲线; 理想开关模型和恒压降模型： 理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5 V 2桥式整流电流流向过程： 当u 2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止，负载R L 是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u 2的负半周，u 2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2 截止，负载R L 上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期相同的电压。 3计算:Vo,Io,二极管反向电压 Uo=0.9U 2, Io=0.9U 2 /R L ,U RM =√2 U 2 二.电源滤波器 1电源滤波的过程分析：电源滤波是在负载R L 两端并联一只较大容量的电容器。由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。 波形形成过程：输出端接负载R L 时，当电源供电时，向负载提供电流的同时也 向电容C充电，充电时间常数为τ 充=（Ri∥R L C）≈RiC,一般Ri〈〈R L, 忽略Ri压 降的影响，电容上电压将随u 2迅速上升，当ωt=ωt 1 时，有u 2=u 0,此后u 2 低于u 0，所有二极管截止，这时电容C通过R L 放电，放电时间常数为R L C，放 电时间慢，u 0变化平缓。当ωt=ωt 2时，u 2=u 0, ωt 2 后u 2又变化到比u 0 大，又开始充电过程，u 0迅速上升。ωt=ωt 3时有u 2=u 0，ωt 3 后，电容通 过R L 放电。如此反复，周期性充放电。由于电容C的储能作用，R L 上的电压波动 大大减小了。电容滤波适合于电流变化不大的场合。LC滤波电路适用于电流较大，要求电压脉动较小的场合。 2计算:滤波电容的容量和耐压值选择 电容滤波整流电路输出电压Uo在√2U 2~0.9U 2 之间，输出电压的平均值取决于 放电时间常数的大小。 电容容量R L C≧（3~5）T/2其中T为交流电源电压的周期。实际中，经常进一步 近似为Uo≈1.2U 2整流管的最大反向峰值电压U RM =√2U 2 ，每个二极管的平均电 流是负载电流的一半。 三.信号滤波器 . 实验一晶体管共射极单管放大器 一、实验目的 1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R 和R组成的分压电路，并在发射极中接有电阻R，以稳定放大器的静态工EB1B2作点。当在放大器的输入端加入输入信号u后，在放大器的输出端便可得到一i个与u相位相反，幅值被放大了的输出信号u，从而实现了电压放大。0i 图2－1 共射极单管放大器实验电路 在图2－1电路中，当流过偏置电阻R和R 的电流远大于晶体管T 的 B2B1基极电流I时（一般5～10倍），则它的静态工作点可用下式估算B教育资料．. R B1U?U CCB R?R B2B1 U?U BEB I??I EC R E ）R＋R＝UU－I（ECCCCEC电压放大倍数 RR // LCβA??V r be输入电阻 r R/// R＝R/beiB1 B2 输出电阻 R R≈CO由于电子器件性能的分散性比较大，因此在设计和制作晶 体管放大电路时， 为电路设计提供必离不开测量和调试技术。在设计前应测量所用元器件的参数，还必须测量和调试放大器的静态工作点和各要的依据，在完成设计和装配以后，因此，一个优质放大器，必定是理论设计与实验调整相结合的产物。项性能指标。除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。消除干扰放大器静态工作点的测量与调试，放大器的测量和调试一般包括：与自激振荡及放大器各项动态参数的测量与调试等。、放大器静态工作点的测量 与调试 1 静态工作点的测量1) 即将放大的情况下进行，＝u 测量放大器的静态工作点，应在输入信号0 i教育资料． . 器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I以及各电极对地的电位U、U和U。一般实验中，为了避 ECCB免断开集电极，所以采用测量电压U或U，然后算出I的方法，例如，只要 测CEC出U，即可用E UU?U CECC??II?I，由U确定I（也可根据I），算出CCC CEC RR CE同时也能算出U＝U－U，U＝U－U。EBEECBCE为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流I（或U）的调整与测试。 CEC静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u的负半周将被削底，O 如图2－2(a)所示；如工作点偏低则易产生截止失真，即u的正半周被缩顶（一 O般截止失真不如饱和失真明显），如图2－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端 加入一定的输入电压u，检查输出电压u的大小和波形是否满足要求。如不满Oi 电工学下册电子技术知识点总结 模拟电路处理模拟信号，数字电路处理数字信号 第14章半导体器件 1.本征半导体概念 2.N型和P型半导体的元素、多数载流子和少数载流子、“复合”运动 3.PN结的单向导电性，扩散运动，漂移运动 4.二极管的伏安特性、等效电阻（14.3.8） 5.稳压二极管的工作区 6.三极管的放大电流特性（非放大电压）、输出特性曲线（放大区、截止区、 饱和区），判断硅管和锗管、PNP型和NPN型（14.5.1，14.5.2,14.5.3） 第15章基本放大电路 1.共发射极放大电路的组成、静态分析、动态分析，计算电压放大倍数（远大 于1，输入输出电压反相）、输入电阻（高）、输出电阻（低） 2.静态工作点的稳定：分压式偏置放大电路的组成 3.非线性失真：饱和失真（静态工作点高）、截止失真（静态工作点低） 4.射极输出器的组成、静态分析（估算法、图解法）、动态分析（微变等效电 路法、图解法），计算电压放大倍数（接近1，但小于1，输入输出电压同相）、输入电阻（高）、输出电阻（低） 5.多级放大电路的放大倍数，耦合方式三种：变压器耦合、阻容耦合（静态工 作点相对独立）、直接耦合（静态工作点相互影响，零点漂移） 6.差分(差动)放大电路：针对缓慢变化的信号，采用直接耦合，共模信号，差 模信号，抑制零点漂移，电路对称性要好 7.功率放大电路状态：甲类、甲乙类、乙类，为避免交越失真，需工作在甲乙 类状态下 第16章集成运算放大器 1.理想运算放大器的理想化条件：开环电压放大倍数∞，差模输入电阻∞，开 环输出电阻0，共模抑制比∞，工作区：线性区和饱和区 2.虚短、虚断 北京邮电大学 实验报告 实验题目：cmos模拟集成电路实验 姓名：何明枢 班级：2013211207 班内序号：19 学号：2013211007 指导老师：韩可 日期：2016 年 1 月16 日星期六 目录 实验一:共源级放大器性能分析 (1) 一、实验目的 (1) 二、实验内容 (1) 三、实验结果 (1) 四、实验结果分析 (3) 实验二:差分放大器设计 (4) 一、实验目的 (4) 二、实验要求 (4) 三、实验原理 (4) 四、实验结果 (5) 五、思考题 (6) 实验三：电流源负载差分放大器设计 (7) 一、实验目的 (7) 二、实验内容 (7) 三、差分放大器的设计方法 (7) 四、实验原理 (7) 五、实验结果 (9) 六、实验分析 (10) 实验五：共源共栅电流镜设计 (11) 一、实验目的 (11) 二、实验题目及要求 (11) 三、实验内容 (11) 四、实验原理 (11) 五、实验结果 (14) 六、电路工作状态分析 (15) 实验六：两级运算放大器设计 (17) 一、实验目的 (17) 二、实验要求 (17) 三、实验内容 (17) 四、实验原理 (21) 五、实验结果 (23) 六、思考题 (24) 七、实验结果分析 (24) 实验总结与体会 (26) 一、实验中遇到的的问题 (26) 二、实验体会 (26) 三、对课程的一些建议 (27) 实验一:共源级放大器性能分析 一、实验目的 1、掌握synopsys软件启动和电路原理图（schematic）设计输入方法； 2、掌握使用synopsys电路仿真软件custom designer对原理图进行电路特性仿真； 3、输入共源级放大器电路并对其进行DC、AC分析，绘制曲线； 4、深入理解共源级放大器的工作原理以及mos管参数的改变对放大器性能的影响 二、实验内容 1、启动synopsys，建立库及Cellview文件。 2、输入共源级放大器电路图。 3、设置仿真环境。 4、仿真并查看仿真结果，绘制曲线。 三、实验结果 1、实验电路图 模电总结复习资料-免费-模拟电子技术基础(总22页) 本页仅作为文档页封面，使用时可以删除 This document is for reference only-rar21year.March 第一章半导体二极管 一.半导体的基础知识 1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。 2.特性---光敏、热敏和掺杂特性。 3.本征半导体----纯净的具有单晶体结构的半导体。 4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。 5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。体现的是半导体的掺杂特性。 *P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。 *N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。 6. 杂质半导体的特性 *载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。 *体电阻---通常把杂质半导体自身的电阻称为体电阻。 *转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。 7. PN结 * PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。 * PN结的单向导电性---正偏导通，反偏截止。 8. PN结的伏安特性 二. 半导体二极管 *单向导电性------正向导通，反向截止。 *二极管伏安特性----同ＰＮ结。 *正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。 *死区电压------硅管0.5V，锗管0.1V。 3.分析方法------将二极管断开，分析二极管两端电位的高低: 若 V阳 >V阴( 正偏 )，二极管导通(短路); 若 V阳 大连理工大学网络高等教育《模拟电子线路》实验报告 学习中心：奥鹏教育中心 层次：高中起点专科 专业：电力系统自动化 年级： 学号： 学生姓名：杨 实验一常用电子仪器的使用 一、实验目的 答：1.了解并掌握模拟电子技术实验箱的主要功能及使用方法。 2.了解并掌握数字万用表的主要功能及使用方法。 3.学习并掌握TDS1002型数字存储示波器和信号源的基本操作方法。 二、基本知识 1．简述模拟电子技术实验箱布线区的结构及导电机制。 答：布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。 2．试述NEEL-03A型信号源的主要技术特性。 答：1.输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号； 2.输出频率：10HZ~1HZ连续可调； 3.幅值调节范围：0~10Vp-p连续可调； 4.波形衰减：20db、40db； 5.带有6位数字频率计，即可作为信号源的输出监视仪表，也可以作为外侧频率计使用。 3．试述使用万用表时应注意的问题。 答：使用万用表进行测量时，应先确定所需测量功能和量程。 确定量程的原则： 1.若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。 2.如果被测参数的范围未知，则选择所需功能的最大量程测量，根据粗侧结果逐步把量程下调到最接近于被测值的量程，以便测量出更加精准的数值。 如屏幕显示“1”，表明以超过量程范围，需将量程开关转至相应档位上。 3.在测量间歇期和实验结束后，不要忘记关闭电源。 三、预习题 1．正弦交流信号的峰-峰值=__2__×峰值，峰值=__√2__×有效值。 2．交流信号的周期和频率是什么关系？ 答：周期和频率互为倒数。T=1/f f=1/T 数字电子技术基础知识总结引导语：数字电子技术基础知识有哪些呢？接下来是小编为你带来收集整理的文章，欢迎阅读！ 处理模拟信号的电子电路。“模拟”二字主要指电压(或电流)对于真实信号成比例的再现。 其主要特点是： 1、函数的取值为无限多个; 2、当图像信息和声音信息改变时，信号的波形也改变，即模拟信号待传播的信息包含在它的波形之中(信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上)。 3.初级模拟电路主要解决两个大的方面：1放大、2信号源。 4、模拟信号具有连续性。 用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。 其主要特点是： 1、同时具有算术运算和逻辑运算功能 数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算(与、或、非、判断、比较、处理等)，因此极其适合于运算、比较、存储、传输、控制、决策等应用。 2、实现简单，系统可靠 以二进制作为基础的数字逻辑电路，可靠性较强。电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。 3、集成度高，功能实现容易 集成度高，体积小，功耗低是数字电路突出的优点之一。电路的设计、维修、维护灵活方便，随着集成电路技术的高速发展，数字逻辑电路的集成度越来越高，集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。电路的设计组成只需采用一些标准的集成电路块单元连接而成。对于非标准的特殊电路还可以使用可编程序逻辑阵列电路，通过编程的方法实现任意的逻辑功能。 模拟电路是处理模拟信号的电路;数字电路是处理数字信号的电路。 模拟信号是关于时间的函数，是一个连续变化的量，数字信号则是离散的量。因为所有的电子系统都是要以具体的电子器件，电子线路为载体的，在一个信号处理中，信号的采集，信号的恢复都是模拟信号，只有中间部分信号的处理是数字处理。具体的说模拟电路主要处理模拟信号，不随时间变化，时间域和值域上均连续的信号，如语音信号。而数 模拟电子蜡烛电路分析 一、电路功能概述 模拟电子蜡烛具有“火柴点火，风吹火熄”的仿真性，设计原形来源于现实生活情节：蜡烛的使用，电路改造后可以用于生日晚会。 二、电路原理图 三、原理图工作原理 1、温度传感器（热敏电阻） 热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。正温度系数热敏电阻器（PTC）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC）在温度越高时电阻值越低，它们同属于半导体器件。 本产品采用了负温度系数热敏电阻器（NTC），常温下的电阻值大概100K。检测时，用万用表欧姆档（一般为R×10K挡）直接测试，实际测试的值80K到100K之间，当用打火机点燃后，电阻值急速下降到10K以下。 2、驻极体话筒 驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。属于最常用的电容话筒。由于输入和输出阻抗很高，所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器，为此驻极体电容式话筒在工作时需要直流工作电压。 将模拟式万用表拨至R×100档，两表笔分别接话筒两电极（注意不能错接到话筒的接地极），待万用表显示一定读数后，用嘴对准话筒轻轻吹气（吹气速度慢而均匀），边吹气边观察表针的摆动幅度。吹气瞬间表针摆动幅度越大，话筒灵敏度就越高，送话、录音效果就越好。若摆动幅度不大（微动）或根本不摆动，说明此话筒性能差，不宜应用。 3、双D触发器4013 CD4013是一双D触发器,由两个相同的、相互独立的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器。在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。 真值表功能: 4、工作原理 姓名：赵晓磊学号：1120130376 班级：02311301 科目：模拟电子技术实验B 实验二：EDA实验 一、实验目的 1.了解EDA技术的发展、应用概述。 2. 掌握Multisim 1 3.0 软件的使用，完成对电路图的仿真测试。 二、实验电路 三、试验软件与环境 Multisim 13.0 Windows 7 (x64) 四、实验内容与步骤 1.实验内容 了解元件工具箱中常用的器件的调用、参数选择。 调用各类仿真仪表，掌握各类仿真仪表控制面板的功能。 完成实验指导书中实验四两级放大电路实验（不带负反馈）。 2.实验步骤 测量两级放大电路静态工作点，要求调整后Uc1 = 10V。 测定空载和带载两种情况下的电压放大倍数，用示波器观察输入电压和输出电压的相位关系。 测输入电阻Ri，其中Rs = 2kΩ。 测输出电阻Ro。 测量两级放大电路的通频带。 五、实验结果 1. 两级放大电路静态工作点 断开us，Ui+端对地短路 2. 空载和带载两种情况下的电压放大倍数接入us，Rs = 0 带载： 负载： 经过比较，输入电压和输出电压同相。 3. 测输入电阻Ri Rs = 2kΩ，RL = ∞ Ui = 1.701mV Ri = Ui/(Us-Ui)*Rs = 11.38kΩ 4. 测输出电阻Ro Rs = 0 RL = ∞，Uo’=979.3mV RL = 4.7kΩ，Uo = 716.7mV Ro = (Uo’/Uo - 1)*R = 1.72kΩ 5. 测量两级放大电路的通频带电路最大增益49.77dB 下限截止频率fL = 75.704Hz 上限截止频率fH = 54.483kHz 六、实验收获、体会与建议 第一章、半导体 三极管的输入电阻Rbe 其中IE = (1+β)IB Rb’e = UT/IB (常温下UT=26mV ) 三极管的混合π模型 等效为 三极管工作状态 放大状态（发射结正偏，集电结反偏） 饱和状态（发射结正偏，集电结正偏） 截止状态（发射结反偏/0偏） 小结： BJT 由两个PN结组成，电流控制是它的主要特征。 BJT 具有放大作用的内部结构条件是： i.e区掺杂浓度要远大于b区掺杂浓度； ii.基区必须很薄。 外部条件是：e结正偏，c结反偏。 BJT 中三个电极电流关系 以i E为自变量时以i B为自变量时 三极管特征曲线表示其各级电流与各级间电压之间的定量关系 输入特征曲线玉二极管正向特征曲线相似。C结电压对输入特征曲线有一定影响，但C结为反向偏置时，这种影响很小，通常用一条曲线表示。 输出特征曲线可划分为三个区：饱和区；截至区；放大区。 放大电路中的三极管应工作在放大区。 三极管参数 β说明放大能力； I CBO、I CEO大小反映了其温度稳定性； f T、f B表示三极管的高频放大能力； I CM、BV CEO、P CM规定了管子工作时不允许超出的极限范围。 第二章、基本放大电路 放大器实质上是能量转换器，以较小的输入信号能量通过放大器件控制直流电源的能量，使之转换成较大的输出信号能量，为负载所获得。 1.对放大电路的要求 能放大：输出信号应大于输入信号(u,或i,或p) 不失真：输出应与输入呈线性关系，为使器件工作在线性放大区，必须加上合适的直流偏置。 2.放大电路中的至流量和交流量 3.两种器件对应两种放大电路 (BJT 和FET 放大电路) BJT 在放大电路中有共射、共集和共基三种组态 FET 在放大电路中有共源、共漏和共栅三种组态 4.放大电路的分析方法（图解法、微变等效电路法） 5.放大电路的性能指标 直流：静态工作点Q ； C CQ CC CEQ BQ CQ b BEQ BB BQ R I -V =U βI =I R U -V = I 32.模拟电子电路总结 ①伏安特性曲线，二极管开启电压为0.7V/0.2V，环境温度升高后，二极管正向特性曲线左移，方向特性曲线下移。 ②晶体管工作在放大区的外部条件是发射结正向偏置且集电结反向偏置。 ③共射特性曲线：输入特性曲线和输出特性曲线。Uce增大时，曲线右移。 截止区、放大区、饱和区。 ④结型场效应管U GS(off)和绝缘栅型场效应管U GS(th)。 夹断区、恒流区、可变电阻区。 ⑤静态工作点设置为保证：一、放大不失真二、能够放大。 两种共射放大电路：直接耦合、阻容耦合。 放大电路分析方法：直流通路求静态工作点，交流通路求动态参数。截止失真，饱和失真。等效电路。 Re直流负反馈。晶体管单管三种接法：共射、共基、共集。 共射：既放大电流又放大电压。输入电阻居中，输出电阻较大，频带窄。多用于低频放大电路。 共基：只放大电压不放大电流。输入电阻小，电压放大和输出电阻与共射相当。频率特性最好。 共集：只放大电流不放大电压。输入电阻最大，输出电阻最小，具有电压跟随特性。用于放大电路的输入级和输出级。 场效应管； 基本共源放大电路、自给偏压电路、分压式偏置电路。 多级电路耦合方式： 直接耦合：良好的低频特性，可放大变化缓慢的信号。 阻容耦合：各级电路静态工作点独立，电路分析、设计、调试简单。有大电容的存在不利于集成化。 变压器耦合：静态工作点独立，不利于集成化，可实现阻抗变换，在功率放大中得到广泛的应用。 零点漂移和温度漂移 抑制温漂的方法：引入直流负反馈、采用温度补偿，电路中二极管。差分放大电路。 差分放大电路中共模抑制比。 互补对称输出电路。 集成运放电路的组成： 输入级：双端输入的差分放大电路，输入电阻高，差模放大倍数大，抑制共模能力强，静态电流小。 中间级：采用共射（共源）放大电路，为提高放大倍数采用复合管放大电路，以恒流源做集电极负载。 输出级：输出电压线性范围宽、输出电阻小（带负载能力强）非线性失真小。多互补对称输出电路。 集成运放频率补偿：一、滞后补偿1.简单电容补偿2.密勒效应补偿二、超前补偿 放大电路中反馈特性 第一章半导体二极管 1.本征半导体 ?单质半导体材料是具有4价共价键晶体结构的硅Si和锗Ge。 ?导电能力介于导体和绝缘体之间。 ?特性：光敏、热敏和掺杂特性。 ?本征半导体：纯净的、具有完整晶体结构的半导体。在一定的温度下，本征半导体内的最重要的物理现象是本征激发（又称热激发），产生两种带电性质相反的载流子（空穴和自由电子对），温度越高，本征激发越强。 ◆空穴是半导体中的一种等效+q的载流子。空穴导电的本质是价电子依次填补本征晶体中空位， 使局部显示+q电荷的空位宏观定向运动。 ◆在一定的温度下，自由电子和空穴在热运动中相遇，使一对自由电子和空穴消失的现象称为 复合。当热激发和复合相等时，称为载流子处于动态平衡状态。 2．杂质半导体 ?在本征半导体中掺入微量杂质形成的半导体。体现的是半导体的掺杂特性。 ◆P型半导体：在本征半导体中掺入微量的3价元素（多子是空穴，少子是电子）。 ◆N型半导体：在本征半导体中掺入微量的5价元素（多子是电子，少子是空穴）。 ?杂质半导体的特性 ◆载流子的浓度：多子浓度决定于杂质浓度，几乎与温度无关；少子浓度是温度的敏感函数。 ◆体电阻：通常把杂质半导体自身的电阻称为体电阻。 ◆在半导体中，存在因电场作用产生的载流子漂移电流（与金属导电一致），还才能在因载流子 浓度差而产生的扩散电流。 3.PN结 ?在具有完整晶格的P型和N型半导体的物理界面附近，形成一个特殊的薄层（PN结）。 ?PN结中存在由N区指向P区的内建电场，阻止结外两区的多子的扩散，有利于少子的漂移。 ?PN结具有单向导电性：正偏导通，反偏截止，是构成半导体器件的核心元件。 ◆正偏PN结（P+，N-）：具有随电压指数增大的电流，硅材料约为0.6-0.8V，锗材料约为0.2-0.3V。 ◆反偏PN结（P-，N+）：在击穿前，只有很小的反向饱和电流Is。 ◆PN结的伏安（曲线）方程： 4.半导体二极管 模拟题1 一、 选择题：（每小题5分，共35分） 1. 图1-1中的电流=I （ ）。 A ）4A B ）6A C ）8A D ）10A 2. 图1-2中的电压=x U （ ）。 A ）-1V B ）0V C ）1V D ）2V 3. 图1-3所示单口网络的输入电阻=ab R （ ）。 A ）L R B ）o R R L // C ）L R )1(β+ D ）o R β 5Ω Ω O 4. 图1-4所示为一含源单口网络，其戴维南等效电路的等效参数为（ ）。 A)5V ，2k Ω B ）10V ，1.5k Ω C ）10V ，2k Ω D ）20V ，1.5k Ω 5. 图1-5所示电路已处于稳态。在0=t 时，开关k 闭合，则=+)0(i （ ）。 A)5A B)-2A C)3A D)7A 6. 图1-6所示为一正弦稳态电路的一部分，各并联支路中的电流表的读数 分别为：A A 14:1，A A 6:2，A A 15:3，A A 25:4，则电流表A 的读数为（ ）。 A ）50A B ）10A C ）A 210 D ）A 215 7. 已知某单口网络的端口电压和电流分别为：V o )201000cos(10)(-=t t u ， V o )501000cos(5)(-=t t i ,则该单口网络的有功功率和无功功率分别为 （ ）。 A ）W,25Var 325 B ）W,-25Var 325 C ）W,12.5Var 35.12 D ） W,-12.5Var 35.12 C 图1-5 二、 二、 填空题：（每小题5分，共35分） 1. 图2-1所示电路中3Ω电阻吸收的功率=P 。 2. 图2-2所示RL 电路的时间常数为 。 3. 图2-3所示互感电路中，A t e i i 321 2,0==，则=)(1t u 。 4. 图2-4所示GLC 并联电路，电源频率kHz 650=f ，为使电路发生谐振， 电容= C 。 5. 图2-5所示为含有理想变压器的单口网络，其输入阻抗=ab Z 。 图 2-4 6. 图2-6所示电路中，获得最大功率时的=L Z 。 7. 对称三相电路“对称”的含义是 。 在Y-Y 三相对称电路中，相电压与线电压的关系是 ，相电流与 经典的20个模拟电路原理及其电路图对模拟电路的掌握分为三个层次：初级层次：是熟练记住这二十个电路，清楚这二十个电路的作用。只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。 中级层次：是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法;定性分析电路信号的流向，相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小，信号与阻抗的关系。有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。 高级层次:是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。达到高级层次后，只要您愿意，受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。 一、桥式整流电路 1、二极管的单向导电性： 伏安特性曲线： 理想开关模型和恒压降模型： 2、桥式整流电流流向过程： 输入输出波形： 3、计算：Vo, Io,二极管反向电压。 二、电源滤波器 1、电源滤波的过程分析： 波形形成过程： 2、计算：滤波电容的容量和耐压值选择。 三、信号滤波器 1、信号滤波器的作用： 与电源滤波器的区别和相同点： 2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。 3、画出通频带曲线。 计算谐振频率。 四、微分和积分电路 1、电路的作用，与滤波器的区别和相同点。 2、微分和积分电路电压变化过程分析，画出电压变化波形图。 3、计算：时间常数，电压变化方程，电阻和电容参数的选择。 网上资料整合 一：整流 １、二极管的单向导电性：二极管的ＰN 结加正向电压，处于导通状态；加反向电压，处于截止状态。 伏安特性曲线;?理想开关模型和恒压降模型:?理想模型指的是在二极管正向偏置时,其管压降为0，而当其反向偏置时，认为它的电阻为无穷大,电流为零。就是截止。恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V,锗管0.5 V 2、半波整流电路 U0（ａv)＝0。4５U ２， 3、桥式整流电流流向过程:1?）当u 2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd ３和Vd4截止，负载RL 是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u 2的负半周，ｕ 2的实际极性是下正上负，二极管V ｄ3和Vd ４导通而Vd1和Vd ２截止,负载R Ｌ上的电流仍是自上而下流过负载，负载上得到了与ｕ 2正半周期相同的电压。? 2)计算：输出平均电压及平均电流Vo,Ｉo,变压器副边电流Ｉ,二极管反向电压UR Ｍ 220(AV)9.021U t d u U O O ==?πωπ U ｏ=0.9U ２， Io=0.９Ｕ 2／RL ， ＵR Ｍ=√2 U 2 I=Ｕ2/R Ｌ=I0／0.9=1。11 I0 二极管的平均电流是负载电流的0.5倍。 4、倍压整流电路 ?二.电源滤波器 1电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器.由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。 波形形成过程: 1、二极管半波整流电容滤波 2、桥式全波整流电容滤波： 电容滤波适合于电流变化不大且较小的场合.LC滤波电路和L滤波电路适用于电流较大，要求电压脉动较小的场合。 ３、计算：滤波电容的容量和耐压值选择 （二极管半波整流电容滤波) 电路输出电压Uo≈U2，整流管的最大反向峰值电压ＵＲM＝2√2U２,ID=Ｉ0。 滤波系数：q＝pi*f＊C＊RL/2 （桥式整流电容滤波)?电容滤波整流电路输出电压Uo在√2U２～０.9U２之间，实际中经常进一步近似为Uo≈1。2Ｕ２,输出电压的平均值取决于放电时间常数的大小。RL*C愈大，电容放电愈慢,Ｕ0愈大且愈平稳.不带负载即负载开路时，电容先充电后保持恒压，U0取√2Ｕ2。?电容容量由RL*C≧(3～5）T／2，可得出C值。其中T为交流电源电压的周期,由电源频率f得出。电容耐压值〉√２U2。 整流管的最大反向峰值电压URM=√2Ｕ2，每个二极管的平均电流是负载电流的0。5倍。 滤波系数：q=8＊f＊C＊ＲL/３ ４、桥式全波整流电感滤波 单级放大电路 1、实验内容 1、掌握放大器静态工作点的调试方法及其对放大电路性能的影响。 2、测量放大器的β值与静态工作点Q、Av、等，了解共射极电路特性。 3、学习放大器的动态性能。 2、实验步骤与分析 1、测量β值 按实验指导书图2.1所示连接电路，将R p 的阻值调到最大位置。连线完毕仔 细检查，无误后接通电源。改变R p ，记录I c 分别为0.8mA、1 mA、1.2 mA时三 极管V的β值。 2、测量Q点 信号源频率f=500Hz时，逐渐加大u i 幅度，观察uo不失真时的最大输入值 u i 值和最大输出u o 值，并测量I B 、V CE 。 3、测量A v 点 (1)将信号发生器调到频率f=500Hz、幅值为5mV,接到放大器输入端u i ，观 察u i 和u o1 端的波形，用示波器进行测量,并将测得的u i 、u o 和实测计算的值Av 及理论估算的值Av 1 填入表内。 . (2)保持Vi=5mV不变，放大器接入负载R L ,在改变R C 数值情况下测量，并将 结果填入表中。 3、实验结果与总结 测量了放大器的β值与静态工作点Q、Av、等，实验数据如上表所示，更加深入了解了单级放大电路。 实验总结： 1、测量β值时，接线前先测量12V电源，然后关断电源后再连线 2、控制单一变量，如Av值测量时保持Vi保持不变 3、要熟练掌握示波器的使用 4、实验读数应读多次再取平均值 5、接线尽可能简单 差动放大电路 1、实验内容 1、熟悉差动放大器工作原理。 2、掌握差动放大器的基本测试方法。 2、实验步骤与分析 1、按实验指导书图5.1所示连接电路。 2、测量静态工作点 （1）调零：将输入端V I1和V I2 接地，接通直流电源，调节电位器R P1 使双端 输出电压V O =0 （2）测量静态工作点：测量V 1、V 2 、V 3 各极对地电压。 3、测量差模电压放大倍数 在两个输入端各自加入直流电压信号U id1=+0.1V和U id2 =-0.1V，按下表要求测 量并记录，由测量结果得到的数据计算出单端和双端输出的电压放大倍数。（注 意：先调好实验台上的直流输出信号OUT1和OUT2，接入到V i1和V i2 ,接入到V i1 和Vi2，调节DC信号源，使其输出为+0.1V和-0.1V。） 3、实验结果与总结模拟电路实验报告.doc
