5．基本接线及外接端子图5-1给出了STR 电动机软起动器的全部外接线接口，具体说明见表5-1外接端子说明。
STR 软起动器的基本接线图图 5-1★ 软起动器的起动、停止也可采用二线控制，利用RU N 和CO M 的闭合和断开作为动、停止信号。
起STR 软起动器的外接端子说明表5-1★表示外控有两种接线方式，详见基本接线图5-1。
STR系列A型软起动器（7.5KW-75KW）K22和 K24 厂家已占用,用户不能使用.上述图5-1及表5-1给出了STR电动机软起动器所有的外接端子及说明，在接线时，注意以下事项：主电路接线— STRA型产品主电路有6个接线端子，即R.S.T(接进线电源) U.V.W(接电动机)，详请参见图6-1。
—STRB型产品主电路有9个接线端子，除上述6个相同外，还有 3个接旁路接触器专用接线端子 U1.V1.W1，其接线参见图6-2。
控制电路STR 软起动器共有16位外部控制端子，为用户实现外部信号控制、远程控制及系统控制提供方便，这16位端子安装在软起动器的主控板上。
在软起动内部有端子引出，可直接接线。
在使用过程中，如用户采用本机键盘操作，而不需远控或外部信号控制，则相应的端子不用接线，其接线排列顺序如下图5-2。
R U NJ O G起动点动停机公共端复位起动完成输出故障输出旁路控制12345678910111213141516图5-2—— 其中RUN （起动端子）、STOP （停止端子）、JOG （点动端子）在使用时应进行相应的参数设置，详见表9-1“参数设置及修改”中第11项。
其接线请参见图6-1、图6-2、图6-3。
—— OC （起动完成输出）、I0（4～20mA ）输出为有源输出。
—— K14、K11、K12（故障输出）及K24、K21、K22（旁路输出）均为无源输出端子，其接线请参见图6-2、图6-3。
6．STR 软起动器典型应用接线图STR 系列Ａ型软起动装置典型应用接线图图6-1STR 系列B 型软起动器典型应用接线图L1L2L3Q FNK 21K 22K 14K 11K 1212VO C C O MK 24K MR U N S TO P C O M JO GB 型旁路控制故障输出起动完成输出R STUVW U 1V 1W 1三线控制二线控制R U N S TO P COMKK M注：用户可根据自己的要求配置旁路接触器K M ， 容量可根据电机的额定电流来选型。

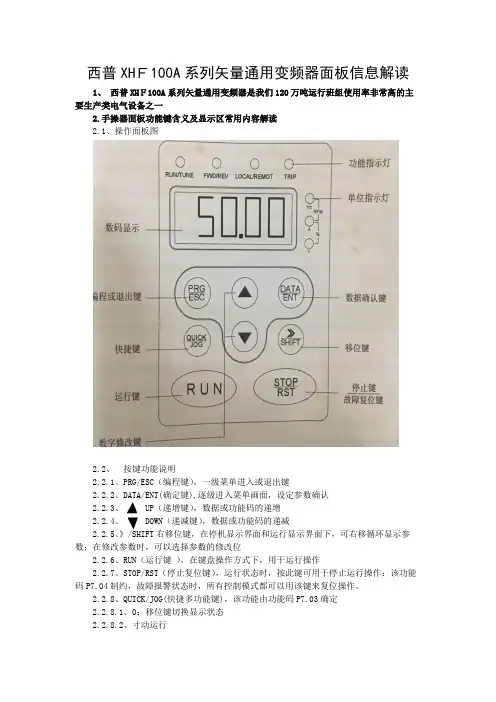

西普XHＦ100A系列矢量通用变频器面板信息解读1、西普XHＦ100A系列矢量通用变频器是我们120万吨运行班组使用率非常高的主要生产类电气设备之一2.手操器面板功能键含义及显示区常用内容解读2.1、操作面板图2.2、按键功能说明2.2.1、PRG/ESC（编程键），一级菜单进入或退出键2.2.2、DATA/ENT(确定键),逐级进入菜单画面，设定参数确认2.2.3、（递增键），数据或功能码的递增2.2.4、（递减键），数据或功能码的递减2.2.5、》/SHIFT右移位键，在停机显示界面和运行显示界面下，可右移循环显示参数；在修改参数时，可以选择参数的修改位2.2.6、RUN（运行键），在键盘操作方式下，用于运行操作2.2.7、STOP/RST（停止复位键），运行状态时，按此键可用于停止运行操作：该功能码P7.04制约，故障报警状态时，所有控制模式都可以用该键来复位操作。
2.2.8、QUICK/JOG(快捷多功能键)，该功能由功能码P7.03确定2.2.8.1、0：移位键切换显示状态2.2.8.2、寸动运行2.2.8.3、正转反转切换，为正反转切换键2.2.8.4、清除UP/DOWN设定，清除由UP/DOWN设定的频率值2.2.8.5、快速调式模式（按非出厂值参数调试）2.2.9、RUN+STOP（组合键），RUN键和STOP/RST同时被按下，变频器自由停机2.3、功能指示灯说明2.3.1、功能指示灯说明2.3.1.1、RUN/TUNE，运行状态指示灯，灯灭时表示变频器处于停机状态，灯闪烁表示变频器处于参数处学习状态，灯亮时表示变频器处于运行状态2.3.1.2、FWD/REV，正反转指示灯，灯灭表示处于正转状态，灯亮表示处于反转状态2.3.1.3、LOCAL/REMOT，控制模式指示灯，灯灭表示键盘控制状态，灯闪烁表示端子控制状态，灯亮表示远程通讯控制状态2.3.1.4、TRIP,过载预报警指示灯，灯灭表示变频器正常状态，灯闪烁表示变频器过载预报警状态，灯亮表示变频器故障状态。
PowerFlex 527 交流变频器目录号25C用户手册中文版说明书用户重要须知固态设备具有与机电设备不同的运行特性。
Safety Guidelines for the Application, Installation and Maintenance of Solid State Controls (固态控制设备的应用、安装与维护安全指南，出版号：SGI-1.1，可向您当地的罗克韦尔自动化销售处索取或通过 /literature/ 在线索取) 描述了固态设备和硬接线机电设备之间的一些重要差异。
由于存在这些差异，同时固态设备的应用又非常广泛，因此，负责应用此设备的所有人员都必须确保仅以可接受的方式应用此设备。
任何情况下，对于因使用或操作本设备造成的任何间接或连带损失，罗克韦尔自动化有限公司概不负责。
本手册中包含的示例和图表仅用于说明。
由于任何具体的安装都存在众多差异和要求，罗克韦尔自动化有限公司对于依据这些示例和图表所进行的实际应用不承担任何责任和义务。
对于因使用本手册中所述信息、电路、设备或软件而引起的专利问题，罗克韦尔自动化有限公司不承担任何责任。
未经罗克韦尔自动化有限公司的书面许可，不得复制本手册的全部或部分内容。
在整本手册中，我们在必要的地方使用了以下注释，来提醒您注意相关的安全事宜。
Allen-Bradley 、Rockwell Software 、Rockwell Automation 、PowerFlex 、Connected Components Workbench 、Studio 5000、Studio 5000 Logix Designer 和 T echConnect 罗克韦尔自动化有限公司的商标。
不属于罗克韦尔自动化的商标是其各自所属公司的财产。
警告：标识在危险环境下可能导致爆炸，进而导致人员伤亡、物品损坏或经济损失的操作或情况。
注意：标识可能导致人员伤亡、物品损坏或经济损失的操作或情况。
Comp-AC用户手册ACS100变频器0.12 to 2.2 kWACS 100 变频器用户手册英文：3BFE 64307622 R0125中文：3ABD00008839 版本：C生效： 2002年11月20日© 2000 ABB Industry Oy安全注意事项警告！只有专业技术人员允许安装ACS100。
警告！主回路电源得电后即存在危险电压。
电源断开后，等待5分钟再打开前面板。
检查前请测量直流端子 (Uc+, Uc-) 电压。
参看G。
警告!电机停止后，在主回路端子上 (U1, V1, W1 和 U2, V2, W2 及U c+, U c-)依然有危险电压存在。
警告! ACS400 断电后，在继电器端子上 ( RO1, RO2, RO3)依然可能有外部危险电压。
警告! ACS100不是可以在现场修补的单元，因此不要试图修理损坏的单元，请与供应商联系，重新更换新单元。
警告!当输入电源断电之后再次恢复时，如果外部运行指令为ON，ACS100 将自动起动。
警告!当两个以上的ACS100/140/400 的控制端子并联使用时，用于控制连接的辅助电源应来自同一个单元或外部电源。
警告!参数的变更或设备设置的更改将影响ACS100的功能和操作，请确定您所作的改变不会涉及人身和财产的安全。
警告！散热器的温度可能很高(参看S)。
注意！欲获取详细的技术信息，请与供应商联系。
iii目录安全注意事项 (i)安装 (1)安装参考 (2)环境限制 (2)外形尺寸 (mm) (2)安装 ACS100 (3)打开塑料外壳 (6)粘贴警告标牌 (6)电缆连接 (6)端子与接口 (7)铭牌标识 (8)浮地电网 (8)电机 (8)控制端子 (9)配置开关 (10)连接示例 (11)复原外壳 (11)通电 (12)保护特性 (12)电机过载保护 (13)ACS100负载能力 (13)型号和技术数据 (14)产品规范 (17)环保要求 (17)附件 (18)编程 (19)控制盘 (19)控制模式 (19)输出显示 (20)菜单结构 (20)设定参数值 (20)菜单功能 (21)故障诊断显示 (21)故障复位 (22)ACS100 参数表 (23)Group 01: 实际值和状态参数 (25)Group 02: 电机参数和限制值 (25)Group 03: 传动控制 (26)Group 04: 输入/输出 (27)Group 05: 监控器 (28)iii故障诊断 (31)概述 (31)报警和故障显示 (31)故障复位 (31)ACS100 EMC 指导书 (35)ACS100 售后服务说明 (42)iv1安装使用前请仔细阅读安装说明。
西安西普软启动器说明书----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方。

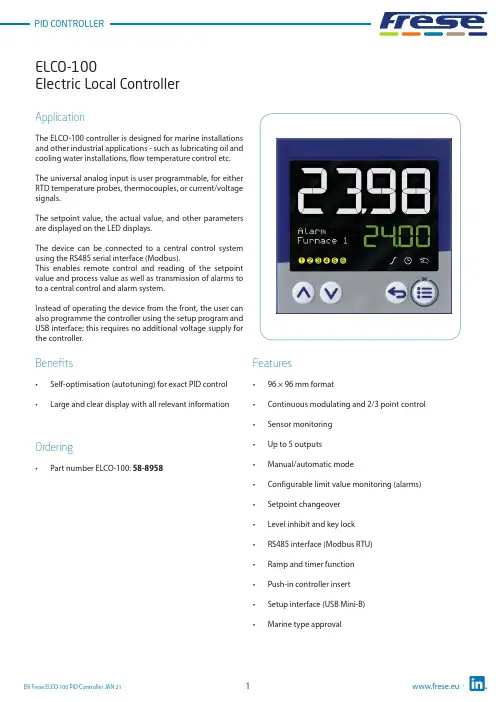

Electric Local ControllerFeatures• 96 × 96 mm format• Continuous modulating and 2/3 point control •Sensor monitoring • Up to 5 outputs • Manual/automatic mode• Configurable limit value monitoring (alarms)• Setpoint changeover • Level inhibit and key lock • RS485 interface (Modbus RTU)• Ramp and timer function • Push-in controller insert • Setup interface (USB Mini-B)•Marine type approvalApplicationThe ELCO-100 controller is designed for marine installations and other industrial applications - such as lubricating oil and cooling water installations, flow temperature control etc.The universal analog input is user programmable, for either RTD temperature probes, thermocouples, or current/voltage signals.The setpoint value, the actual value, and other parameters are displayed on the LED displays.The device can be connected to a central control system using the RS485 serial interface (Modbus).This enables remote control and reading of the setpoint value and process value as well as transmission of alarms to to a central control and alarm system.Instead of operating the device from the front, the user can also programme the controller using the setup program and USB interface; this requires no additional voltage supply for the controller.Benefits• Self-optimisation (autotuning) for exact PID control •Large and clear display with all relevant informationOrdering•Part number ELCO-100: 58-8958Electric Local ControllerFunctional descriptionSelf-optimisation (autotuning)Standard features include the tried and tested self-optimization (oscillation method), which makes it possible for the controller to be matched to the control loop by a user who is not a control technology expert.Here,the reaction of the control path to the specific variable changes is evaluated and the controller parameters proportional band, reset time, derivative time, cycle time, and filter time constant are calculated.Ramp functionThe ramp function is used for a constant change of setpointvalue w up to the ramp limit value SP (entered setpointvalue).A rising or a falling edge arises depending on the actualvalue at the time of ramp start t0.The slope is defined by a gradient which is entered duringthe controller configuration.Limit value monitoringThe controller is equipped with two limit value monitoring functions, each with eight configurable alarm functions. Any analog signals can be selected as actual and setpoint value froma selector. When a limit value is exceeded, a signal can be displayed or an internal controller function initiated. With the limit value monitoring, extensive alarm and limit value functions can be implemented.TimerThe timer is started manually or automatically (after power on, for example). When the timer expires, the timer output signal changes its state (configurable). The timer can be used to implement functions like time-limited control or setpoint changeover.Setup programThe setup program provides the user with an easy and comfortable way to configure the controller using a PC.The PC has to be connected to the controllers USB interface (Mini-B type) with a USB cable.Thereby the controller is powered over the USB interface. As a result, no mains supply is required during the configuration.Electric Local ControllerTechnical data ∙ ELCO-100 ControllerPower consumption: Max. 6.6 WVoltage Supply:AC 110 to 240V, +10/-15 %, 48 to 63HzMeasuring accuracy:≤ 0.1 % of measuring rangeAmbient temperature:-10 °C to 55°CStorage temperature:-30°C to 70°CWeight:220 gProtection class:Acc. to DIN EN 60529 , Front IP65/Rear IP20Dimensions:See drawing next pageOperating position:Any positionL,J,U,T,K,E,N,S,R,B,C,D,A1,L,KAnalog Input:ThermocouplePt100/Pt1000/KTYRTDResistance / Potentiometer (0 to 4000Ω)0(2) to 10V (500kΩ input resistance)0(4) to 20mA (< 2.5V burden voltage)Digital Input:Potential-free contactAnalog Output:0(2)(>500Ωload)10Vto0(4) to 20 mA (<450Ω load)Digital Outputs:Relays (N/O contacts) [Max 3A at AC230V or DC30V, resistive load]Logic output 0/14V (Max output current 20mA)RS485 interface:Modbus RTU (Galvanic isolated)controllerController type:Continousmodulating2/3 point controllerDisplay:Two 18-segment LCD display + Pixel matrix LCD for textUpper display: 25mm Color: White / Lower display: 12mm Color: Green Electrical connection:On the back via spring-cage terminalsApproval: c UL us (UL 61010-1 (3. Ed.), CAN/CSA-22.2 No. 61010-1 (3. Ed.))DNV GL (DNVGL-CG-0339)Alarm:Limit value in relation to setpoint valueFixed limit valueElectric Local ControllerDimensionsDisplay and control elements1. 18-segment LCD display (e.g. actual value), 4-digit2. 18-segment LCD display (e.g. setpoint value), parameters,values and text); display ”OK” when exiting editing mode (with change)3. Activity display for ramp function/program, timer, manualmode4. For type ELCO-100: pixel matrix LCD display for displaying menuitems, parameters and values as well as customer-specific text 5. Switching of the digital outputs (yellow = active)6. Up (in the menu: increase value, select previous menu item orparameter; in basic status: increase setpoint value)7. Down (in menu: reduce value, select next menu item orparameter; in basic status: reduce setpoint value)8. Back (in menu: back to previous menu level, exit editing modewithout change; in basic status: configurable function)9. Menu/OK (call up main menu, switch to submenu/level, switchto editing mode, exit editing mode with change)Electric Local ControllerTechnical dataConnection diagramThe connection diagram in this Technote provides preliminary information about the connection possibilities.For the electrical connection use the operating manual delivered with the product.The knowledge and the correct technical execution of the safety information/instructions contained in these documents are mandatory for installation, electrical connection, and startup as well as for safety during operation.The terminal strips on the device rear are equipped with screw terminals. Please refer to the technical data for specifications concerning the conductor cross section.(1)(2)(3)(4)Electric Local ControllerApplication temperature sensorScrew-in RTD temperature probe for marine applications.Temperature Range from -50 to +400 °CThe RTD temperature probes for standard and marine applications is commonly used for measuring temperatures in liquids and gases in pipes and tanks.Application areas:• Ballast water management • Water treatment systems• Generators, motors, and compressors • Heating and air-conditioning industry • For nearly all applications on shipsBenefits• Quick response times – a reduced probe tip allows response times of t0.9 = 14 s to be reached in water • Increased safety – thanks to successful testing by Bureau Veritas•Flexible and time-saving startup – due to availability of different standardized process connections Features• The connection head is suitable for ambient temperatures up to 100 °C.• Normally fitted with a Pt100 temperature sensor according to DIN EN 60751, Class B in 4-wire circuit connections.•The intelligent design of the RTD temperature probe with a fixed measuring insert allows temperatures to be measured under standard conditions.• Versions of class A or AA are also possible.• Versions with a reduced probe tip are available for quicker response times.• A transmitter can be integrated into the terminal head as an option.•The RTD temperature probes are certified according to Bureau Veritas.Electric Local ControllerTechnical data ∙ RTD temperature sensorTerminal head Form B DIN EN 50446, die-cast aluminum, M20 × 1.5Seal IP65Measuring insert Pt100 temperature sensor DIN EN 60751, cl. B, 4-wire circuit, permanently installed Response times t0.5 = 5 s, t0.9 = 14 s in water 0.4 m/s; ø6 mm Transmitter Accessories Programmable transmitter, output 4 to 20 mA or 20 to 4 mA Operating temperature -50°C to +400°C Measuring insert Protection pocket,Tolerance class Class B (Standard) Class A & AA (Optional)Protection tube Stainless steel 1.4571 (316Ti) in ø6 mm Process connection Screw connection G 1/2 B Environmental influences Admissible temperature at connection head -40°C to +100°C -40°C to +85°C (with transmitter)Permissible torque moment: 130 Nm Permissible flow velocities: Air: 25 m/s Hot steam: 25 m/s Water: 3 m/s Reaction times at liquid velocity = 0.4 m/sec: t 1/2: 5 s t 9/10: 14 s (t = total temperature step) Max. pressure: 165 bar Max. temperature: 400 °C Weight:280 gApprovals/approval marksElectric Local ControllerF rese A/S assumes no responsibility for errors, if any, in catalogues, brochures, and other printed matter. F rese A/S reserves the right to modify its products without prior notice, including already ordered products, if this does not alter existing specifications. All registered trademarks in this material are the property of Frese A/S. All rights reserved.Frese A/STel: +45 58 56 00 00*************Types and Operation DataDimensionsFitting length L: See table below Diameter probe D: ø6 mm Connection thread G:G 1/2 B。
PI500A-S系列光伏水泵变频器使用说明书1.序言感谢选用普传科技的PI500A-S 系列基本型光伏水泵变频器。
本操作说明的示图，是为了方便说明，可能与产品会略有不同，由于产品升级，也可能略有不同，请以实物为准。
请注意将本使用手册交到最终用户手中，并妥善保存，以便日后检修、维护时使用。
如有疑问，请及时与本公司或本公司代理商取得联系，我们将竭诚为您服务。
2.铭牌说明型号说明：普传变频器2R2：2.2kW 004：4kW系列代号产品功能代号 G：标准负载3.外形尺寸支持导轨安装0.75～4kW G3外形尺寸5.5-11kW G3外形尺寸15～22kW G3外形尺寸3.1.单相AC 220V /DC150-450V外形尺寸图及安装尺寸3.2.三相AC 220V/DC150-450V外形尺寸图及安装尺寸3.3.三相AC 380V/DC250V-800V外形尺寸图及安装尺寸3.4.三相AC 480V/DC400V-900V外形尺寸图及安装尺寸※注：推荐太阳能电池组件功率为变频器功率的1.2倍以上。
4.操作键盘介绍图4-1：操作面板显示Hz 频率单位A 电流单位V 电压单位RPM 转速单位% 百分数参数设定退出键移位键递增键递减键运行键停止确认键快捷多功能键键盘电位器6.配线图主回路配线注意事项(1)配线线路规格，请按照电工法规规定实行配线；(2)请勿将交流电接至变频器输出端（U、V、W），否则会引起变频器损坏；(3)电源配线，请尽量使用隔离线与线管，并将隔离线或线管两端接地；(4)变频器接地线不可与电焊机、大功率电机或大电流负载共同接地，请单独接地；(5)接地端子请正确接地，接地阻抗小于10Ω；控制回路配线注意事项(1)请把控制信号线与主回路线、及其他动力线，电源线分开走线。
(2)为防止干扰而引起误动作，请使用绞合屏蔽线或双股屏蔽线，规格为0.5～2mm²(3)请确定各使用端子允许条件，如：电源、最大允许电流等；(4)各端子接线要求，正确选用配件，如：电压表、输入电源等；(5)完成配线后请正确检查，确认无误后方可上电。
频谱分析仪操作指南目录频谱分析仪操作指南 (2)第一节仪表板描述 (2)一、前面板 (2)二、后面板(略) (7)第二节基本操作 (7)一、菜单操作和数据输入 (7)二、显示频谱和操作标记 (9)三、测试窗口和显示线 (13)四、利用横轴测试频率 (17)五、自动调整 (20)七、UNCAL信息 (23)第三节菜单功能描述 (25)频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：1、显示部分23、软盘驱动部分4、MEASUREMENT部分124□5STOP65、DATA 部分6、MARKER 部分47、CONTROL 部分168、SYSTEM部分□REMOTE1PRESET□SHIFT349、混杂的部分10、屏幕注释312图1屏幕注释二、后面板(略)第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。
使用面板键时，一个常见的菜单会显示在屏幕的右边。
但是，有一些键没有相关的软菜单，如AUTO TUNE和COPY键。
每菜单选项与功能键一一对应。
选择一个菜单，需要按相应的功能键。
在一些情形中，按功能键显示附加选项。
下面的例子指出了仪表板和软按键功能的多少。
1、选择菜单按LEVEL键显示用于安装测试的菜单。
参考线值显示在活动区域中，电平菜单显示在屏幕的右边，显示如下Ref LevelATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时，你可利用数字键、步进键或数据旋钮改变它。
●利用数字键输入数据可利用下面的键输入数据：数字键（0到9），小数点键，和退格（BK SP）或减号（－）键。
如果你使用数字键时出错，你可用退格（BK SP）键删除最近输入的数字。
如果你没有输入任何数据，按BK SP键输入一个减号（－）。

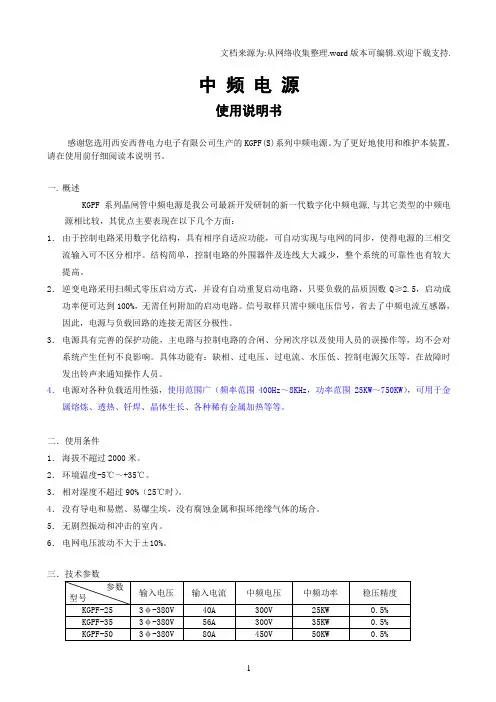

中频电源使用说明书感谢您选用西安西普电力电子有限公司生产的KGPF(S)系列中频电源。
为了更好地使用和维护本装置，请在使用前仔细阅读本说明书。
一. 概述KGPF系列晶闸管中频电源是我公司最新开发研制的新一代数字化中频电源,与其它类型的中频电源相比较，其优点主要表现在以下几个方面：1．由于控制电路采用数字化结构，具有相序自适应功能，可自动实现与电网的同步，使得电源的三相交流输入可不区分相序。
结构简单，控制电路的外围器件及连线大大减少，整个系统的可靠性也有较大四．系统原理图参见附图五．外形尺寸800（宽）×800（厚）×1800（高）六．原理及调试步骤1．控制电路原理整个控制电路除逆变末级触发单元外，做成一块印刷电路板结构。
功能上包括电源、整流触发、调节器、逆变、启动演算等，除调节器为模拟运算电路外，其余均为数字电路。
组成该控制板的核心集成电路为IC8，型号为ASIC-1，它是一块经编程处理的专用数字集成电路，有3路时钟输入口，31路输入/输出口，内部功能包括整流移相触发、相序自适应、逆变触发、逆变引前角锁定、逆变重复起动、过流保护、过压保护、缺相保护、水压低保护、控制板欠压保护，另外还有三个0.2秒钟的定时器。
1.1 整流触发工作原理这部分电路包括三相同步、相序自适应、压控时钟、数字触发、末级驱动等电路。
三相同步信号直接由晶闸管的门极引线K4、K6、K2从主回路的三相进线上取得，由R1、C1、R3、C2、R5、C3进行滤波及移相，再经6只光电耦合器进行电位隔离，获得6个相位互差60度、占空比略小于50%的矩形波同步信号（低电平有效），输入到IC8的5P～10P。
在IC8的内部有相序自适应电路，确保了中频电源的三相交流输入可以不分相序。
IC6A及其周围电路构成压控时钟，其输出信号的周期随调节器的输出电压VK而线性变化。
这里W7微调电位器是最低输出频率调节（相当于模拟电路锯齿波幅值调节），可以调节整流桥的最大α角。
前言感谢您使用佛山市美传科技有限公司生产的MC100系列变频器。
MC100系列变频器是佛山市美传科技有限公司采用全新理念自主开发的一系列高性能，电流矢量型、低噪音变频器。
在提高稳定性的前提下增加了简易PLC、实用的PI调节（具有恒压供水功能），灵活的输入输出端子、参数在线修改、自识别信号传输故障、停电和停机参数存储、注塑机节能控制、摆频控制、RS485控制、现场总线控制等一系列实用先进的运行、控制功能。
为设备制造和终端客户提供了集成度高的一体化解决方案，对降低系统采购和运营成本，提高系统可靠性具有极大的帮助。
在使用MC100系列变频器之前，请变频器使用者及相关技术人员仔细阅读使用说明书，以确保能正确安装和操作MC100系列变频器，使变频器发挥其最佳性能。
本说明书版本V1.7.2，如有改动，请以新版为准，恕不另行通行。
读者对象本使用说明书适合以下人员阅读变频器安装人员，工程技术人员（电气工程师、电气操作工等），设计人员。
本书约定符号约定注意由于没有按要求操作，可能造成中等程度伤害或轻伤的场合。
危险由于没有按要求操作，可能造成死亡或重伤的场合。
—目录—第一章 注意事项1.1 产品确认-------------------------------------------------------------（5）1.2 安全注意事项-------------------------------------------------------（6）1.3 使用注意事项-------------------------------------------------------（8）1.4 报废注意事项------------------------------------------------------（10）第二章 产品介绍2.1变频器系列型号----------------------------------------------------（11）2.2 产品技术规范------------------------------------------------------（12）2.3 变频器的外观说明------------------------------------------------（14）2.4外型尺寸-------------------------------------------------------------（15）2.5选配件----------------------------------------------------------------（20）第三章变频器的安装及配线3.1 变频器的安装环境------------------------------------------------（24）3.2 变频器面板的拆卸和安装---------------------------------------（25）3.3 变频器配线的注意事项------------------------------------------（25）3.4 主回路端子的配线------------------------------------------------（26）3.5 基本运行配线图---------------------------------------------------（27）3.6 控制回路配置及配线---------------------------------------------（27）3.7 符合EMC要求的安装指导-------------------------------------（33）第四章变频器的运行及操作说明4.1 变频器的运行------------------------------------------------------（36）4.2 键盘的操作与使用------------------------------------------------（38）4.3 变频器的上电------------------------------------------------------（46）第五章功能参数表5.1 表中符号说明------------------------------------------------------（47）5.2 功能代码表---------------------------------------------------------（47）第六章详细功能码说明6.1 基本运行功能参数组P0组-------------------------------------（65）6.2 频率给定功能参数组P1组-------------------------------------（72）6.3 起动制动功能参数组P2组-------------------------------------（74）6.4辅助运行功能参数组P3组--------------------------------------（76）6.5辅助运行功能参数组P4组--------------------------------------（83）6.6 保护相关功能参数组P5组-------------------------------------（96）6.7 故障记录功能参数P6组----------------------------------------（98）6.8 闭环运行控制功能参数组P7组-------------------------------（99）6.9 注塑机专用参数组P7-Z组------------------------------------（104）6.10 程序运行参数组P8组----------------------------------------（107）6.11 纺织摆频参数组P9组----------------------------------------（111）6.12 矢量控制参数组PA组----------------------------------------（114）6.13 密码和厂家功能参数组PF组-------------------------------（115）第七章故障诊断及异常处理7.1 故障现象及对策-------------------------------------------------（116）7.2 故障记录查询----------------------------------------------------（119）7.3 故障复位----------------------------------------------------------（119）第八章保养和维护8.1 保养及维护-------------------------------------------------------（120）8.2 定期保养及维护-------------------------------------------------（120）8.3 变频器的保修----------------------------------------------------（121）第九章串行口RS485通讯协议9.1 通讯概述----------------------------------------------------------（122）9.2 通讯协议说明----------------------------------------------------（122）9.3 ASCII通讯协议--------------------------------------------------（123）第一章 注意事项1.1 产品确认开箱时，请认真确认：在运输中是否有破损或刮伤损坏现象，本机铭牌的额定值是否与您的订货要求相一致。
3 第二章 产品介绍FV100系列通用变频器 用户手册 第二章 产品介绍本章介绍了FV100系列的产品规格、型号、结构等基本产品信息。
2.1 通用技术规格表2-1 通用技术规格 项目项目描述 输入 额定电压；频率 4T ：三相，380V ～440V ；50Hz/60Hz ；2S ：单相，200V ～240V ；50Hz/60Hz允许电压工作范围 4T ：320V ～460V ；2S ：180V ～260V ；电压失衡率：＜3％；频率：±5％ 输出 电压 0～额定输入电压频率 0Hz ～300Hz （0Hz~1000Hz 定制） 过载能力 G 型：150％额定电流1分钟，180％额定电流10秒; L 型：110%额定电流1分钟，150%额定电流1秒主要控制性能 控制方式 无PG 磁通矢量控制，带PG 磁通矢量控制， V/F 控制调制方式 空间矢量PWM 调制起动转矩 0.5Hz 时150％额定转矩（无PG 磁通矢量控制），0.5Hz 时200％额定转矩（带PG 磁通矢量控制）频率精度 数字设定：最大频率×±0.01％；模拟设定：最大频率×±0.2％频率分辨率 数字设定：0.01Hz ；模拟设定：最大频率×0.05％转矩提升 手动转矩提升0％～30.0％（仅V/F 模式有效）V/F 曲线 四种方式：1种用户设定V/F 曲线方式和3种降转矩特性曲线方式（2.0次幂、1.7次幂、1.2次幂）加减速曲线 直线加减速；四种加减速时间自动限流 对运行期间电流自动限制，防止频繁过流故障跳闸客户化功能 点动 点动频率范围：0.00Hz ～50.00Hz ；点动加减速时间0.1～60.0秒可设，点动间隔时间可设多段速运行 通过控制端子实现多段速运行运行功能 运行令通道 操作面板给定、控制端子给定，通讯控制，可通过多种方式切换频率给定通道 数字给定、模拟电压给定、模拟电流给定、脉冲给定辅助频率给定 实现灵活的辅助频率微调、频率合成脉冲输出端子 0～100kHz 的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出模拟输出端子 2路模拟信号输出，分别可选0/4～20mA 或0/2～10V ，可实现设定频率、输出频率等物理量的输出操作面板 LED 显示 可显示设定频率、输出频率、输出电压、输出电流等20种参数参数拷贝 使用操作面板可实现参数的快速复制按键锁定和功能选择 实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作 保护功能 过流保护、过压保护、欠压保护、过热保护、过载保护、缺相保护（可选）等环境 使用场所 室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份 海拔高度 1000米以上降额使用，每升高1000米降额１０％ 环境温度 －10℃～＋40℃（环境温度在40℃～50℃，请降额使用）湿度5％～95％RH ，无水珠凝结。
