直流数字式欧姆表检定规程

**有限公司电测仪表技术监督标准1. 概述本标准规定了光伏电厂电测仪表技术监督的技术要求，它包含电测仪表监督的对象、监督项目、技术条件、检验标准和相关的技术管理要求。

2. 适用范围本标准适用于**公司下属各光伏电站关于电工测量仪器、电测指示仪表及测量装置、油浸式变压器测温装置、电压电流互感器、电能表等电测仪器仪表的技术监督工作。

3. 定义与术语3.1. 电能计量装置 electric energy metering device是计量电能所必须的计量器具和辅助设备的总体（包括电能表和电压、电流互感器及其二次回路等）。

4. 执行标准和引用文件下列文件对于本导则的应用是必不可少的。

以下引用的标准文件，其最新版本（包括所有的修改单）适用于本文件。

DL/T 448-2000 《电能计量装置技术管理规程》DL/T 980-2005 《数字多用表检定规程》DL/T 5137-2001 《电测量及电能计量装置设计技术规程》JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》JJG 125-2004 《直流电桥检定规程》JJG 126-1995 《交流电量变换为直流电量电工测量变送器检定规程》JJG 313-2010 《测量用电流互感器检定规程》JJG 314-2010 《测量用电压互感器检定规程》JJG 315-1983 《直流数字电压表试行检定规程》JJG 366-2004 《接地电阻表检定规程》JJG 441-2008 《交流电桥检定规程》JJG 596-2012 《电子式交流电能表检定规程》JJG 598-1989 《直流数字电流表试行检定规程》JJG 622-1997 《绝缘电阻表(兆欧表）检定规程》JJG 724-1991 《直流数字式欧姆表检定规程》JJG 984-2004 《接地导通电阻测试仪检定规程》JJG 1005-2005 《电子式绝缘电阻表检定规程》JJG 1021-2007 《电力互感器检定规程》JJG (航天)34-1999 《交流数字电压表检定规程》JJG (航天)35-1999 《交流数字电流表检定规程》Q/GDW 440-2010 《油浸式变压器测温装置现场校准规范》5. 监督范围电测技术监督的主要对象包括：电工测量仪器、电测指示仪表及测量装置、油浸式变压器测温装置、电压电流互感器、电能表等。

直流数字电压表试行检定规程直流数字电压表试行检定规程Verification Regulation of CD Digital Voltmeter本检定规程经国家计量局于1983年4月19日批准，并自1984年3月1日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。

本规程主要起草人：占岭(中国计量科学研究院)参加起草人：德生(中国计量科学研究院)春弟(中国计量科学研究院)郄家平(中国计量科学研究院)直流数字电压表试行检定规程一、前言本规程适用于新生产的、使用中和修理后的直流数字电压表(DC-DVM)，以及数字多用表和数字面板表中的直流电压测量部分的检定。

本规程还适用于在将一些物理量变换为直流电压而进行数字测量的某些测量仪表，以及模/数变换器(A/D变换器)某些有关部分的检定。

随着数字技术的迅速发展和广泛使用，高性能的数字电压表(DVM)正被陆续普及。

DC-DVM是DVM 和数字仪表的主体和基本部分，鉴于这种状况，首先将DC-DVM的检定方法统一起来，逐步做到制造和使用两者的合理性，是制订本规程的基本出发点。

二、检定的技术要求和检定条件1 检定概述DC-DVM是高准确度仪表，为了正确使用并保证测量结果的准确一致，必须对各种DC-DVM进行检定。

检定工作可分以下三种情况：1.1 周期检定这是一般精密仪表的例行检定。

一般在标准条件下进行的周期检定容应包括：基本误差、稳定误差、线性误差、分辨力、显示能力、输入电阻、零电流以及串、共模干扰抑制比等技术指标，周期检定的DC-DVM要给予定级。

1.2 修理检定这是对损坏的DVM修复后，为了保证仪器使用的可靠性，应按周期检定的项目进行一次检查。

也可根据修理情况，增加一些必要的检定容。

1.3 验收检定是对接受的新仪器(包括进口DVM)的检验工作。

它比周期检定项目要多些，如温度系数、电源变化的影响、绝缘电阻、耐压试验、测量速度、响应时间、信息输出等技术指标。

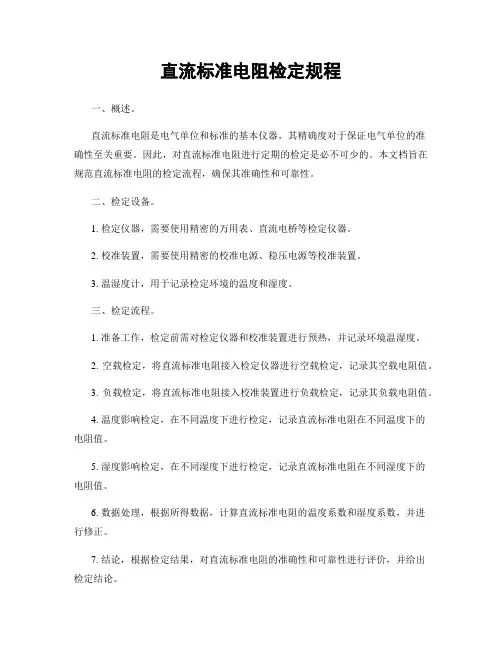

直流标准电阻检定规程一、概述。

直流标准电阻是电气单位和标准的基本仪器，其精确度对于保证电气单位的准确性至关重要。

因此，对直流标准电阻进行定期的检定是必不可少的。

本文档旨在规范直流标准电阻的检定流程，确保其准确性和可靠性。

二、检定设备。

1. 检定仪器，需要使用精密的万用表、直流电桥等检定仪器。

2. 校准装置，需要使用精密的校准电源、稳压电源等校准装置。

3. 温湿度计，用于记录检定环境的温度和湿度。

三、检定流程。

1. 准备工作，检定前需对检定仪器和校准装置进行预热，并记录环境温湿度。

2. 空载检定，将直流标准电阻接入检定仪器进行空载检定，记录其空载电阻值。

3. 负载检定，将直流标准电阻接入校准装置进行负载检定，记录其负载电阻值。

4. 温度影响检定，在不同温度下进行检定，记录直流标准电阻在不同温度下的电阻值。

5. 湿度影响检定，在不同湿度下进行检定，记录直流标准电阻在不同湿度下的电阻值。

6. 数据处理，根据所得数据，计算直流标准电阻的温度系数和湿度系数，并进行修正。

7. 结论，根据检定结果，对直流标准电阻的准确性和可靠性进行评价，并给出检定结论。

四、注意事项。

1. 检定环境，检定环境应保持稳定，温度和湿度应符合规定的要求。

2. 检定周期，直流标准电阻的检定周期一般为一年，但在特殊情况下也可根据实际情况进行调整。

3. 检定记录，对每次检定的数据和结果均需进行详细记录，包括检定仪器的型号、编号，校准装置的型号、编号，检定环境的温湿度等信息。

4. 检定报告，对每次检定的结果均需出具检定报告，报告中应包括检定的详细过程、数据和结论。

五、结论。

直流标准电阻的检定是保证其准确性和可靠性的重要环节，通过严格的检定流程和规范的操作，可以确保直流标准电阻的准确性和可靠性，为电气单位的准确性提供保障。

六、附录。

1. 直流标准电阻检定记录表。

2. 直流标准电阻检定报告范例。

以上为直流标准电阻检定规程的详细内容，希望能够对相关人员进行指导和规范，确保直流标准电阻的准确性和可靠性。

直流标准电阻器检定规程Verification Regulation of D.C.Standard Resister本检定规程经国家计量局于1984年8月31日批准，并自1985年12月1日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。

本规程主要起草人：沈聪聪(中国计量科学研究院)直流标准电阻器检定规程本规程适用于准确度等级为(0.5～20)ppm、标称值为(10-3～106)Ω的直流电阻基准器、标准器的检定；也适用于新制造的、使用中和修理后的准确度等级为(5～2000)ppm、标称值为(10-4～108)Ω的直流单值电阻量具(以上统称为直流标准电阻器)的检定。

本规程不适用于作为过渡量具的多值标准电阻器和单只或多只十进盘电阻器；仅在电路中作为永久性元件的电阻器；在交流或脉冲电流电路中使用的电阻器以及作为电测仪器附件的串联或并联电阻器的检定。

一技术要求1 作为电阻量具的标准电阻器，其面板或外壳上应有以下主要标志：表1a.名称、型号、产品号；b.标称值，等级指标；c.参考功率、标称使用功率；d.生产厂名或商标。

2 标准电阻器面板上应有温度计插孔。

3 根据直流标准电阻器检定系统，各等级基准器、标准器的年稳定性、极限偏差及电阻标称值范围应符合表1的要求。

4 对准确度等级为(5～2000)×10-6的电阻量具其基本极限误差，极限偏关及其电阻标称值范围应符合表的要求。

表25 直流电阻基准器、标准器使用时的温度、相对湿度、功率应符合表3的要求。

6 各等级电阻量具对各影响量的标称使用范围极限应符合表4的要求。

7 准确度等级为100ppm及其以上等级的标准电阻器，在两倍的温度标称使用范围内，任一温度下的电阻实际值可按下式计算：表3表4*20℃为参考温度，±0.5℃为温度标称使用范围，下同。

式中：Rt--温度为t℃时的电阻实际值(Ω)；R20--温度为20℃时的电阻实际值(Ω)；α--一次项电阻温度系数(1/℃)；β--二次项电阻温度系数(1℃2)；t--标准电阻器的温度(℃)。

数字表（电压、电流、电阻）测量不确定度评估报告一、概述1．测量依据：JJG315-1983《直流数字电压表检定规程》JJG598-1989《直流数字电流表检定规程》JJG(航天)34-1999《交流数字电压表检定规程》JJG(航天)35-1999《交流数字电流表检定规程》JJG724-1991《直流数字式欧姆表检定规程》2. 计量标准：计量标准设备为美国FLUKE公司生产的编号8555011、型号5520A多功能校准器，其量程、基本误差极限见下表。

直流电压：直流电流：第1页共9页交流电流:交流电压:阻：电3．测量环境条件：温度：20.5℃，相对湿度：50.5%。

4.被测对象：选用美国FLUKE公司生产的编号86770198、型号F189数字万用表，其量程、基本误差极限见下表。

交流电压：交流电流：5. 测量方法：5.1直流电压表：依据规程JJG315-1983第7.1条“直流标准电压发生器检定方法”。

设多功能校准器输出标准设定电压UN ，被校表的显示读数Ux，每个设定值测量一次，则被校表的误差为Δ=U x-U N 。

5.2直流电流表：依据规程JJG598-1989第10.1条“直流标准电流源检定方法”。

设多功能校准器输出标准设定电流IN ，被校表的显示读数Ix，每个设定值测量一次，则被校表的误差为Δ=Ix-IN。

5.3交流电压表：依据规程JJG(航天)34-1999第5.2.3.3条“交流标准源检定方法”。

设多功能校准器输出标准设定电压UN ，被校表的显示读数Ux，每个设定值测量一次，则被校表的误差为Δ=U x-U N 。

5.4交流电流表：依据规程JJG(航天)35-1999第5.2.3.2条“标准源测量法”，设多功能校准器输出标准设定电流IN ，被校表的显示读数Ix，每个设定值测量一次，则被校表的误差为Δ=Ix-IN。

5.5直流欧姆表：依据规程JJG724-1991第9.2条“电阻校准仪法”，设多功能校准器输出标准设定电阻R N，被校表的显示读数R x，每个设定值测量一次，则被校表的误差为Δ=R x-R N 。

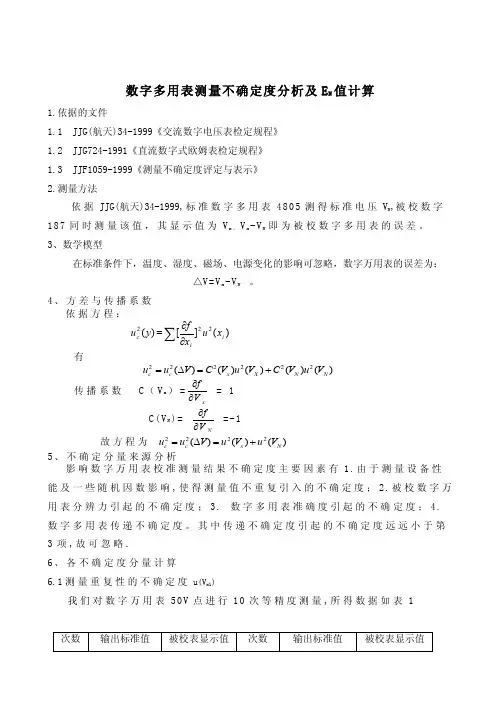

数字多用表测量不确定度分析及E N 值计算1.依据的文件1.1 JJG(航天)34-1999《交流数字电压表检定规程》 1.2 JJG724-1991《直流数字式欧姆表检定规程》 1.3 JJF1059-1999《测量不确定度评定与表示》2.测量方法依据JJG(航天)34-1999,标准数字多用表4805测得标准电压V N ,被校数字 187同时测量该值，其显示值为V x 。

V x -V N 即为被校数字多用表的误差。

3、数学模型在标准条件下，温度、湿度、磁场、电源变化的影响可忽略，数字万用表的误差为： △V =V x -V N 。

4、方差与传播系数依据方程：)(][)(222i ic x u x f y u ∑∂∂=有)()()()()(222222N N X x c c V u V C V u V C V u u +=∆=传播系数 C （V x ）=xV f∂∂ = 1C (V N )= NV f∂∂ =-1故方程为 )()()(2222N x c c V u V u V u u +=∆= 5、不确定分量来源分析影响数字万用表校准测量结果不确定度主要因素有 1.由于测量设备性能及一些随机因数影响,使得测量值不重复引入的不确定度；2.被校数字万用表分辨力引起的不确定度；3. 数字多用表准确度引起的不确定度；4. 数字多用表传递不确定度。

其中传递不确定度引起的不确定度远远小于第3项,故可忽略.6、各不确定度分量计算 6.1测量重复性的不确定度u(V x1)我们对数字万用表50V 点进行10次等精度测量,所得数据如表1根据实验方差公式: S 2=∑=--n i i x x n 12)(11 S 2 =0.00002433=2.4×10－5得实验标准差 s =4.9×10－3V μ(V x 1)=s =4.9×10－3V 6.2被校数字万用表分辨力不确定度u (V X 2)187型数字多用表50V 分辨力0.001V ,因属于均匀分布, 覆盖因子k =3, 按半宽1a =0.0005V30005.0)(12==k a V u x =2.9×10－4V 6.3数字多用表准确度引起的不确定度u(V N 1)数字多用表经校准不确定度为允许误差为±0.01％， 50V 点时1a =0.0001V 30001.0)(21==k a V u N =5.8×10－5V 7、合成标准不确定度)()()(1222122N X X c V u V u V u u ++== (4.9×10－3)2+ (2.9×10－4)2+ (5.8×10－5)2 =2.4×10－5μC =4.9×10－3 V8、扩展不确定度（k=2）U =k μC =2×4.9×10－3=9.8 ×10－3V9、E N 值的计算参加实验室测得的值为X LAB =50.004V ，扩展不确定度U LAB =0.028％即U LAB =2.8×10－3V (k =2);参考实验室测得值为X REF =50.005V ，扩展不确定度U REF =9.8×10－3V(k =2）2222).00980()(0.0028)005.50()0.0045(+-=+-=REF LAB REFLAB N U U X X E=-0.098N E = 0.098 ≤1。

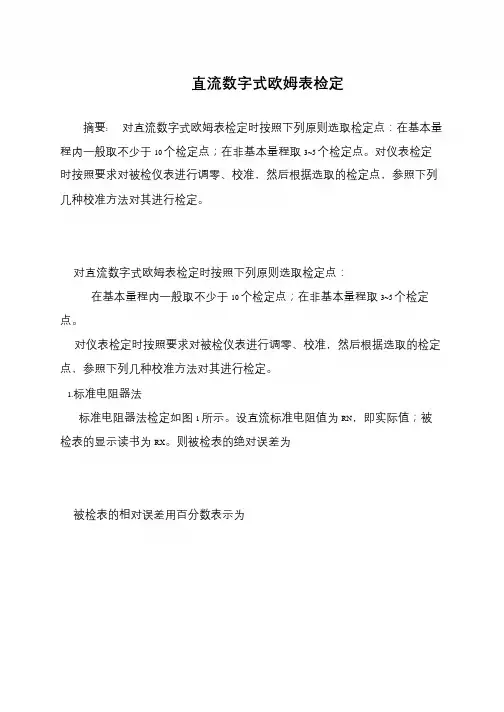

直流数字式欧姆表检定
摘要: 对直流数字式欧姆表检定时按照下列原则选取检定点：在基本量程内一般取不少于10 个检定点；在非基本量程取3~5 个检定点。

对仪表检定时按照要求对被检仪表进行调零、校准，然后根据选取的检定点，参照下列几种校准方法对其进行检定。

对直流数字式欧姆表检定时按照下列原则选取检定点：
在基本量程内一般取不少于10 个检定点；在非基本量程取3~5 个检定点。

对仪表检定时按照要求对被检仪表进行调零、校准，然后根据选取的检定点，参照下列几种校准方法对其进行检定。

1.标准电阻器法
标准电阻器法检定如图1 所示。

设直流标准电阻值为RN，即实际值；被检表的显示读书为RX。

则被检表的绝对误差为
被检表的相对误差用百分数表示为。

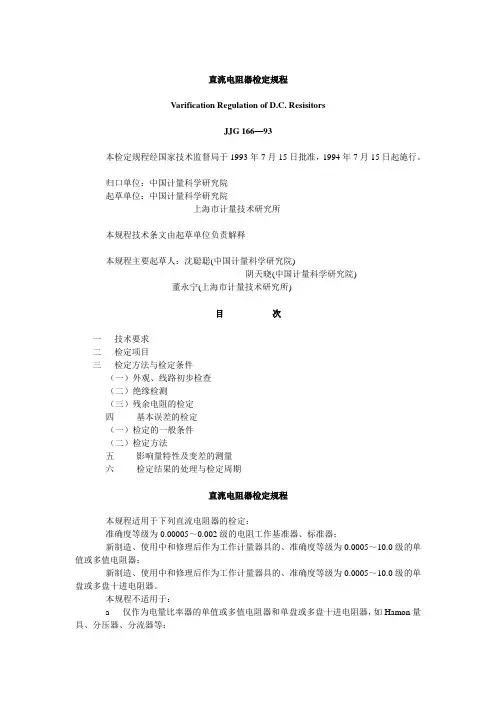

直流电阻器检定规程Varification Regulation of D.C. ResisitorsJJG 166—93本检定规程经国家技术监督局于1993年7月15日批准，1994年7月15日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院上海市计量技术研究所本规程技术条文由起草单位负责解释本规程主要起草人：沈聪聪(中国计量科学研究院)阴天晓(中国计量科学研究院)董永宁(上海市计量技术研究所)目次一技术要求二检定项目三检定方法与检定条件（一）外观、线路初步检查（二）绝缘检测（三）残余电阻的检定四基本误差的检定（一）检定的一般条件（二）检定方法五影响量特性及变差的测量六检定结果的处理与检定周期直流电阻器检定规程本规程适用于下列直流电阻器的检定：准确度等级为0.00005～0.002级的电阻工作基准器、标准器；新制造、使用中和修理后作为工作计量器具的、准确度等级为0.0005～10.0级的单值或多值电阻器；新制造、使用中和修理后作为工作计量器具的、准确度等级为0.0005～10.0级的单盘或多盘十进电阻器。

本规程不适用于：a 仅作为电量比率器的单值或多值电阻器和单盘或多盘十进电阻器，如Hamon量具、分压器、分流器等；b 仅在电路中作永久性安装元件的电阻器及仅作调节用的电阻器；c 在交流或脉冲电路中使用的电阻器；d 仅作为电测仪器附件而不能单独使用的串联或并联电阻器；e 有源电阻器。

一技术要求1 电阻器面板或机壳上应有以下主要标志和符号a 名称、型号、编号；b 标称值、准确度等级；c 制造厂名称或商标；d 标称使用温度范围；e 标称(或最大)使用功率(电流或电压)；f 表示其它必要内容由单独文件给出的符号。

2 各等级电阻工作基准器和标准器的基本误差极限、偏差极限、电阻温度系数及电阻标称值范围应符合表1的要求。

3 作为工作计量器具的各等级电阻器的基本误差极限及偏差极限应符合表2的要求。
