直流数字电压表试行检定规程

JJG315-1983直流数字电压表试行检定规程(doc 19页)一、前言二、检定的技术要求和检定条件三、误差的检定方法四、其它项目的检定和测试附录打印刷新直流数字电压表试行检定规程Verification Regulation of DC Digital VoltmeterJJG 315—83本检定规程经国家计量局于1983年4月19日批准，并自1984年3月1日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草负责解释本规程主要起草人：冯占岭(中国计量科学研究院)参加起草人：魏德生(中国计量科学研究院)张春弟(中国计量科学研究院)郝家平(中国计量科学研究院)1.1 周期检定这是一般精密仪表的例行检定。

一般在标准条件下进行的周期检定内容应包括：基本误差、稳定误差、线性误差、分辨力、显示能力、输入电阻、零电流以及串、共模干扰抑制比等技术指标，周期检定的DC—DVM要给予定级。

1.2 修理检定这是对损坏的DVM修复后，为了保证仪器使用的可靠性，应按周期检定的项目进行一次检查，也可根据修理情况，增加一些必要的检定内容。

1.3 验收检定是对接受的新仪器(包括进口DVM)的检验工作。

它比周期检定项目要多些，如温度系数、电源变化的影响、绝缘电阻、耐压试验、测量速度、响应时间、信息输出等技术指标。

出厂检定、定型鉴定等可按验收检定中规定的项目进行。

2 外观和通电检查为了确定仪器能否正常工作，检定前应对仪器本身进行外观和通电检查。

2.1 外观检查2.1.1 外形结构完好，面板指示、读数机构、制造厂、仪表编号、型号等均应有明确标记。

2.1.2 仪器外露件是否有松动、机械损坏等；仪器附件、输入线、电源线、接地端是否齐全；开关、旋钮等是否能正常转动。

2.1.3 仪器供电电压和频率、电源保险丝的熔断电流应符合要求，一般不得随意更换。

尤其是输入交流220V或110V电源插头和地线连接应正确无误。

直流数字电压表试行检定规程直流数字电压表试行检定规程Verification Regulation of CD Digital Voltmeter本检定规程经国家计量局于1983年4月19日批准，并自1984年3月1日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。

本规程主要起草人：占岭(中国计量科学研究院)参加起草人：德生(中国计量科学研究院)春弟(中国计量科学研究院)郄家平(中国计量科学研究院)直流数字电压表试行检定规程一、前言本规程适用于新生产的、使用中和修理后的直流数字电压表(DC-DVM)，以及数字多用表和数字面板表中的直流电压测量部分的检定。

本规程还适用于在将一些物理量变换为直流电压而进行数字测量的某些测量仪表，以及模/数变换器(A/D变换器)某些有关部分的检定。

随着数字技术的迅速发展和广泛使用，高性能的数字电压表(DVM)正被陆续普及。

DC-DVM是DVM 和数字仪表的主体和基本部分，鉴于这种状况，首先将DC-DVM的检定方法统一起来，逐步做到制造和使用两者的合理性，是制订本规程的基本出发点。

二、检定的技术要求和检定条件1 检定概述DC-DVM是高准确度仪表，为了正确使用并保证测量结果的准确一致，必须对各种DC-DVM进行检定。

检定工作可分以下三种情况：1.1 周期检定这是一般精密仪表的例行检定。

一般在标准条件下进行的周期检定容应包括：基本误差、稳定误差、线性误差、分辨力、显示能力、输入电阻、零电流以及串、共模干扰抑制比等技术指标，周期检定的DC-DVM要给予定级。

1.2 修理检定这是对损坏的DVM修复后，为了保证仪器使用的可靠性，应按周期检定的项目进行一次检查。

也可根据修理情况，增加一些必要的检定容。

1.3 验收检定是对接受的新仪器(包括进口DVM)的检验工作。

它比周期检定项目要多些，如温度系数、电源变化的影响、绝缘电阻、耐压试验、测量速度、响应时间、信息输出等技术指标。

数字多用表直流电压、交流电压、直流电阻测量结果的不确定度评定一、直流电压测量不确定度的评定1 概述1.1测量依据: JJF 1587-2016 数字多用表校准规范。

1.2测量环境条件: 环境温度20℃，相对温度60%。

1.3测量标准: 多功能标准源HG6501。

1.4 被测对象: 数字多用表FLUKE187，直流电压示值误差。

1.5 测量方法: 采用直接测量法，将多功能标准源HG6501电压输出端与数字多用表输入端连接直接测量。

将数字多用表电压示值与多功能标准源HG6501参考值相减，其差值即为数字多用表直流电压的示值误差。

2 数学模型n x V V -=∆式中: ∆—示值的绝对误差；x V —数字多用表FLUKE187示值； n V —多功能标准源HG6501参考值；3 不确定度传播律)()()(2222212n x c R u c R u c u +=∆ 灵敏系数 11=∂∆∂=x R c ，12-=∂∆∂=nR c 4 测量不确定度来源分析与标准不确定度分量的评定不确定度来源主要为被测仪器的测量重复性、所用标准器的误差、分辨力以及环境条件的影响等。

因校准时按照规范要求的环境条件进行，故其引入的不确定度分量可以忽略不计。

4.1多功能标准源HG6501引入的标准不确定度分量u 1：由多功能标准源HG6501技术指标得知，直流电压100mV 绝对不确定度为：读数×0.02%+0.02mV (k =2)，因此校准100mV 时绝对不确定度为100mV ×0.02%+0.02mV =0.04 mV ，则标准不确定度u 1=0.023mV 同理可求得其它校准点引入的标准不确定度结果如下表:4.2被校数字多用表分辨力引入的标准不确定度分量u2：数字多用表FLUKE187在示值(100mV)时的分辨力为0.01mV, 半宽a=0. 005mV, 在区间可以认为服从均匀分布，包含因子k=3，则u2= 0. 005mV /3=0.0029 mV 同理可求得其它校准点分辨力引入的标准不确定度结果如下表:4.3被测仪器测量重复性引入的标准不确定度分量u A按照重复性测量要求对直流电压100mV点进行连续10次测量，结果如下表：主要来源是由数字多用表的测量重复性引起的。

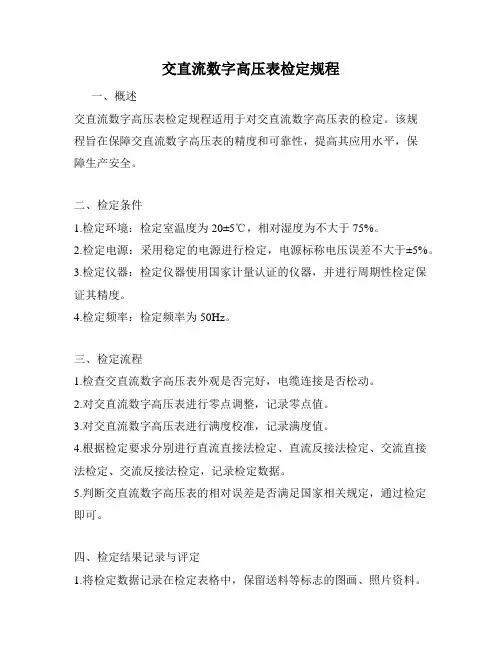

交直流数字高压表检定规程
一、概述
交直流数字高压表检定规程适用于对交直流数字高压表的检定。

该规
程旨在保障交直流数字高压表的精度和可靠性，提高其应用水平，保
障生产安全。

二、检定条件
1.检定环境：检定室温度为20±5℃，相对湿度为不大于75%。

2.检定电源：采用稳定的电源进行检定，电源标称电压误差不大于±5%。

3.检定仪器：检定仪器使用国家计量认证的仪器，并进行周期性检定保证其精度。

4.检定频率：检定频率为50Hz。

三、检定流程
1.检查交直流数字高压表外观是否完好，电缆连接是否松动。

2.对交直流数字高压表进行零点调整，记录零点值。

3.对交直流数字高压表进行满度校准，记录满度值。

4.根据检定要求分别进行直流直接法检定、直流反接法检定、交流直接法检定、交流反接法检定，记录检定数据。

5.判断交直流数字高压表的相对误差是否满足国家相关规定，通过检定即可。

四、检定结果记录与评定
1.将检定数据记录在检定表格中，保留送料等标志的图画、照片资料。

2.根据检定数据计算交直流数字高压表的相对误差，判断检定结果是否合格。

五、检定周期
1.交直流数字高压表的检定周期为一年。

2.如出现高压元器件耐压强度下降、控制电路失效等异常情况，应提前进行检定。

六、检定的要求
1.检定工作必须由国家认证的检定机构或者具有检定能力的单位进行。

2.检定环境和检定仪器必须符合检定规程的要求。

3.检定数据必须真实可靠，以保证交直流数字高压表的精度和可靠性。

4.检定记录必须保存至少5年，以备查。

直流数字电流表试行检定规程Verification Regulation of DC Digital Amperemeter本检定规程经国家技术监督局于1989年4月6日批准，并自1990年2月6日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。

本规程主要起草人冯占岭(中国计量科学研究院)白仲元(中国计量科学研究院)张力力(中国计量科学研究院)直流数字电流表试行检定规程一概述本规程适用于新生产、使用中和修理后的直流数字电流表(DC-DIM)，以及数字多用表(DMM)和数字面板表(DPM)中的直流电流测量部分的检定。

本规程还适用于将一些物理量变换为直流电流而进行数字测量的有关部件的检定。

直流数字电压表(DC-DVM)是直流数字电流表的主体，DC-DIM是先通过直流电压-电压(I/V)变换器，将电流量转换成量压量再用DC-DVM进行数字化测量，显示单位一般是A或mA。

因此，对于数字多用表一般是先检定直流电压功能，然后再进行直流电流的检定。

二技术要求1 检定要求为了正确使用并保证测量结果的准确一致，必须对各种DC-DIM进行检定。

DC-DIM的检定工作一般分为周期检定、首次检定和随后检定三种类型。

受检的直流数字电流表，应符合本规程所规定的各项技术要求。

2 外观和通电检查为了确保仪器安全可靠和正常工作，检定前应对被检表进行外观和通电检查。

2.1 外形结构完好，面板指示、读数机构、制造厂家、仪器型号、编号等均应有明确标记。

2.2 仪器外观、外露件不应损坏或脱落，机壳、端钮等不应有碰伤或松动现象。

2.3 仪器可调节机械要正常工作，仪器附件、连接电缆应齐全。

仪器供电电源电压、频率标志等要正确无误。

2.4 外观检查后，应通电进行一般性功能检查。

按说明书规定，检查电气工作性能。

2.5 按被检表的量程和测量范围，从低到高依次输入适当的直流电流信号，检查手动、自动量程切换和仪器工作是否正常。

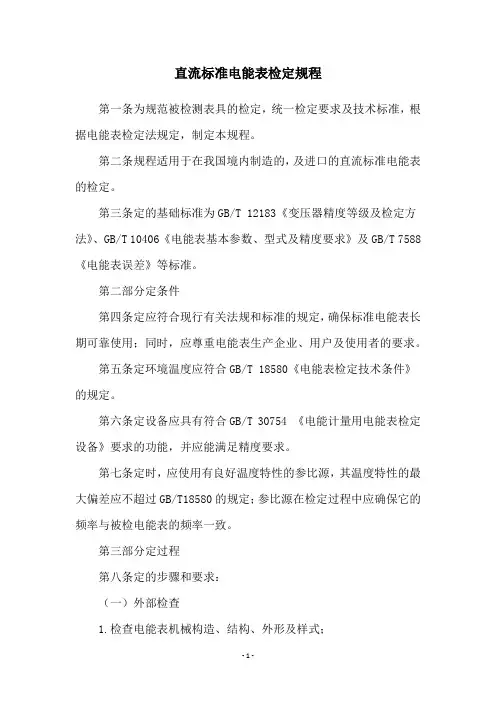

直流标准电能表检定规程第一条为规范被检测表具的检定，统一检定要求及技术标准，根据电能表检定法规定，制定本规程。

第二条规程适用于在我国境内制造的，及进口的直流标准电能表的检定。

第三条定的基础标准为GB/T 12183《变压器精度等级及检定方法》、GB/T 10406《电能表基本参数、型式及精度要求》及GB/T 7588《电能表误差》等标准。

第二部分定条件第四条定应符合现行有关法规和标准的规定，确保标准电能表长期可靠使用；同时，应尊重电能表生产企业、用户及使用者的要求。

第五条定环境温度应符合GB/T 18580《电能表检定技术条件》的规定。

第六条定设备应具有符合GB/T 30754 《电能计量用电能表检定设备》要求的功能，并应能满足精度要求。

第七条定时，应使用有良好温度特性的参比源，其温度特性的最大偏差应不超过GB/T18580的规定；参比源在检定过程中应确保它的频率与被检电能表的频率一致。

第三部分定过程第八条定的步骤和要求：（一）外部检查1.检查电能表机械构造、结构、外形及样式；2.检查电能表连接及绝缘情况；3.检查电能表有效数字及指示灯是否正确；4.检查电能表刻度盘、零点、电流量程标志；（二）功能检查1.检查电能表正反向电能累计功能；2.检查电能表的表盘运转方向；3.检查电能表脉冲输出功能；4.检查电能表预设脉冲输出功能；（三）精密检定1.检查电能表的频率特性；2.检查电能表的最大量程；3.检查电能表的示值误差；4.检查电能表的时标误差。

第四部分定结果判定第九条定结果按照下表确定是否合格：电能表类型 |值误差限值 (Ib) |误差限值 (Ib)------------ | ------------- | ------------- 普通类 | 0.1%Ib(可加载) | 0.2%Ib(允许)特种类 | 0.2%Ib(可加载) | 0.2%Ib(可加载)第五部分定证书第十条定完成后，检定机构应发放检定合格证书。

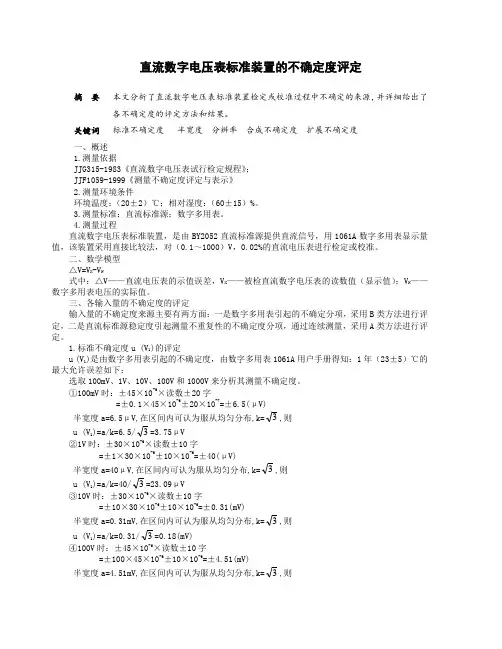

直流数字电压表标准装置的不确定度评定摘要本文分析了直流数字电压表标准装置检定或校准过程中不确定的来源，并详细给出了各不确定度的评定方法和结果。

关键词标准不确定度半宽度分辨率合成不确定度扩展不确定度一、概述1.测量依据JJG315-1983《直流数字电压表试行检定规程》；JJF1059-1999《测量不确定度评定与表示》2.测量环境条件环境温度：（20±2）℃；相对湿度：（60±15）%。

3.测量标准：直流标准源；数字多用表。

4.测量过程直流数字电压表标准装置，是由BY2052直流标准源提供直流信号，用1061A数字多用表显示量值，该装置采用直接比较法，对（0.1～1000）V，0.02%的直流电压表进行检定或校准。

二、数学模型△V=V X-V N式中：△V——直流电压表的示值误差，V X——被检直流数字电压表的读数值（显示值）；V N——数字多用表电压的实际值。

三、各输入量的不确定度的评定输入量的不确定度来源主要有两方面：一是数字多用表引起的不确定分项，采用B类方法进行评定，二是直流标准源稳定度引起测量不重复性的不确定度分项，通过连续测量，采用A类方法进行评定。

1.标准不确定度u (V1)的评定u (V1)是由数字多用表引起的不确定度，由数字多用表1061A用户手册得知：1年（23±5）℃的最大允许误差如下：选取100mV、1V、10V、100V和1000V来分析其测量不确定度。

①100mV时：±45×10-6×读数±20字=±0.1×45×10-6±20×10-7=±6.5(μV)半宽度a=6.5μV,在区间内可认为服从均匀分布,k=3,则u (V1)=a/k=6.5/3=3.75μV②1V时：±30×10-6×读数±10字=±1×30×10-6±10×10-6=±40(μV)半宽度a=40μV,在区间内可认为服从均匀分布,k=3,则u (V1)=a/k=40/3=23.09μV③10V时：±30×10-6×读数±10字=±10×30×10-6±10×10-6=±0.31(mV)半宽度a=0.31mV,在区间内可认为服从均匀分布,k=3,则u (V1)=a/k=0.31/3=0.18(mV)④100V时：±45×10-6×读数±10字=±100×45×10-6±10×10-6=±4.51(mV)半宽度a=4.51mV,在区间内可认为服从均匀分布,k=3,则u (V1)=a/k=4.51/3=2.60(mV)⑤1000V时：±45×10-6×读数±10字=±1000×45×10-6±10×10-6=±45.01(mV)半宽度a=45.01mV,在区间内可认为服从均匀分布,k=3,则u (V1)=a/k=45.01/3=25.99(mV)2.标准不确定度u (V2)的评定校准1061A数字多用表时，上级传递的最大误差是5×10-6①100mV时：a=0.1×5×10-6=5×10-7=0.5(μV)在区间内可认为服从均匀分布,k=3,则u (V2) =a/k=0.5/3=0.29(μV)②1V时：a=1×5×10-6=5×10-6=5(μV)在区间内可认为服从均匀分布,k=3,则u (V2) =a/k=5/3=2.89(μV)③10V时：a=10×5×10-6=50×10-6=0.05(mV)在区间内可认为服从均匀分布,k=3,则u (V2) =a/k=0.05/3=0.03(mV)④100V时：a=100×5×10-6=500×10-6=0.5(mV)在区间内可认为服从均匀分布,k=3,则u (V2) =a/k=0.5/3=0.29(mV)⑤1000V时：a=1000×5×10-6=5000×10-6=5(mV)在区间内可认为服从均匀分布,k=3,则u (V2) =a/k=5/3=2.89(mV)3.数字多用表的分辨率引起的标准不确定度u (V3)的评定1061A数字多用表的量程不同，分辨率不同。

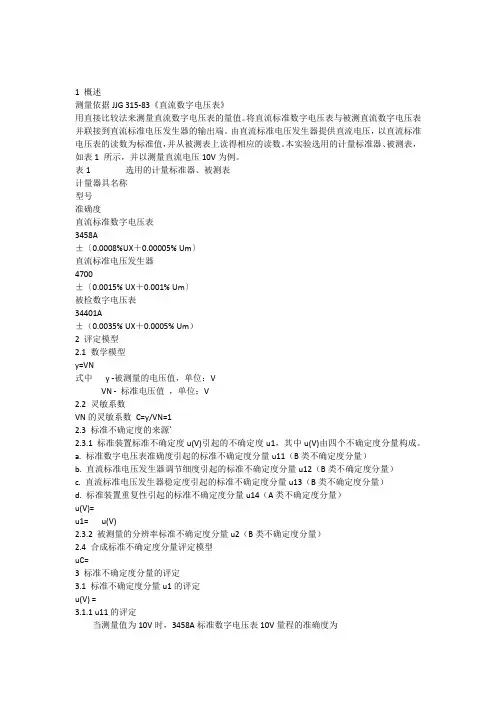

1 概述测量依据JJG 315-83《直流数字电压表》用直接比较法来测量直流数字电压表的量值。

将直流标准数字电压表与被测直流数字电压表并联接到直流标准电压发生器的输出端。

由直流标准电压发生器提供直流电压，以直流标准电压表的读数为标准值，并从被测表上读得相应的读数。

本实验选用的计量标准器、被测表，如表1 所示，并以测量直流电压10V为例。

表1 选用的计量标准器、被测表计量器具名称型号准确度直流标准数字电压表3458A±〔0.0008%UX＋0.00005% Um〕直流标准电压发生器4700±〔0.0015% UX＋0.001% Um〕被检数字电压表34401A±（0.0035% UX＋0.0005% Um）2 评定模型2.1 数学模型y=VN式中y -被测量的电压值，单位：VVN - 标准电压值，单位：V2.2 灵敏系数VN的灵敏系数C=y/VN=12.3 标准不确定度的来源`2.3.1 标准装置标准不确定度u(V)引起的不确定度u1，其中u(V)由四个不确定度分量构成。

a. 标准数字电压表准确度引起的标准不确定度分量u11（B类不确定度分量）b. 直流标准电压发生器调节细度引起的标准不确定度分量u12（B类不确定度分量）c. 直流标准电压发生器稳定度引起的标准不确定度分量u13（B类不确定度分量）d. 标准装置重复性引起的标准不确定度分量u14（A类不确定度分量）u(V)=u1= u(V)2.3.2 被测量的分辨率标准不确定度分量u2（B类不确定度分量）2.4 合成标准不确定度分量评定模型uC=3 标准不确定度分量的评定3.1 标准不确定度分量u1的评定u(V) =3.1.1 u11的评定当测量值为10V时，3458A标准数字电压表10V量程的准确度为±〔0.0008%UX＋0.000005% Um〕=±〔0.0008%×10V＋0.000005%×10 V〕=±80.5×10-6V半宽a=80.5×10-6V ,包含因子k=u11 =a／k=80.5×10-6V／=46.48×10-6V估计Δu11／u11=0.01 其自由度ν11→∞3.1.2 u12的评定多功能标准源4700输出为10V时,输出值为10.000000V,为调节细度为1μV,区间内可认为均匀分布,半宽度a=0.5μV, 包含因子k=u12=a／k=0.5μV／=0.289×10-6 V,估计Δu12／u12=0.01 其自由度ν12→∞3.1.3 u13的评定当输出值为10V，直流标准发生器的24小时稳定度为：±(0.00006% UX +0.00001%Um )=±(0.00006%×10V+0.00001%×10V)=±7×10-6V半宽度a=7×10-6V, 包含因子k=u13=a／k=7×10-6V／=4.04×10-6 V,估计Δu13／u13=0.01 其自由度ν13→∞3.1.4 u14的评定以测量直流电压10V量程满度点为例,进行10次等精度测量,测量数据如下表所示序号12345测量值xi(V)9.999989.999979.999979.999979.99997序号678910测量值xi(V)9.999979.999979.999979.999979.99997=9.999971 VS= =3.16×10-6Vu14的自由度为ν14= n-1=9取一次读数,故u14=s=3.16×10-6Vu(V)= ×10-6V = 46.76×10-6Vu(V)的自由度为νv= u(V)4 /( )=431511u1= · u(V)C=1，u(V)= 46.76×10-6Vu1=46.76×10-6V3.2 不确定度分量u2 的评定被检测的数字电压表示值为10 V 时,分辨率为10μV, 在±5μV区间内可认为均匀分布, 半宽度a= 5μV, 包含因子k=u2= a／k= 5μV／=2.89×10-6V估计Δu 2／u 2=0.01 其自由度ν2 →∞4 合成不确定度的评定4.1 标准不确定度一览表不确定度来源标准不确定度灵敏系数标准不确定度分量自由度直流数字电压表标准装置46.76×10-6V146.76×106 V58622标准数字电压表的准确度46.48×10-6 V∞多功能标准源的调节细度0.289×10-6 V∞多功能标准源的稳定度4.04×10-6 V∞标准装置的重复性3.16×10-6 V9被测量的分辨率2.89×10-6 V12.89×10-6 V∞4.2 合成不确定度uC 的计算uC== ×10-6 V =46.85×10-6 V5 扩展不确定度的不确定度5.1 合成不确定度uC的自由度的计算= uC4／(／)=46.854／(46.764／431511)=46.854/11.29 =426721 5.2 扩展不确定度U的计算k=tp() =t0.95(426721)U=k·uC=2× 46.85×10-6V=93.70×10-6V5.3 评定结果报告直流数字电压表测量结果的扩展不确定度为U=93.70μV 直流数字电压表测量结果的不确定度第1 页共5页。

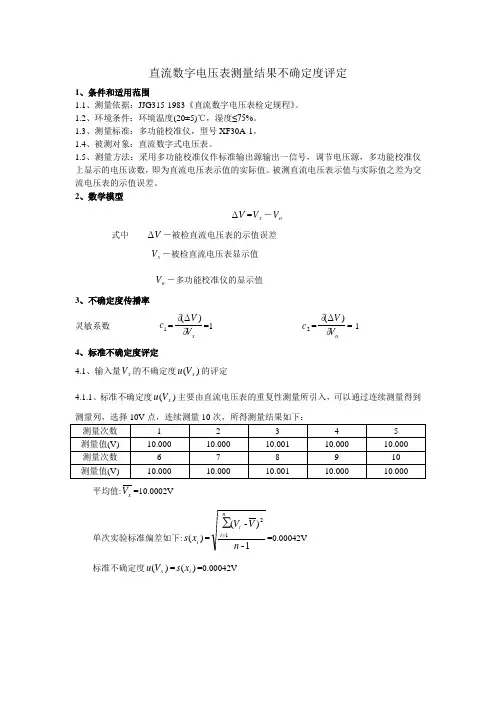

直流数字电压表测量结果不确定度评定1、条件和适用范围1.1、测量依据：JJG315-1983《直流数字电压表检定规程》。

1.2、环境条件：环境温度(20±5)℃，湿度≤75%。

1.3、测量标准：多功能校准仪，型号XF30A-1。

1.4、被测对象：直流数字式电压表。

1.5、测量方法：采用多功能校准仪作标准输出源输出一信号，调节电压源，多功能校准仪上显示的电压读数，即为直流电压表示值的实际值。

被测直流电压表示值与实际值之差为交流电压表的示值误差。

2、数学模型V Δ=x V －o V式中 V Δ－被检直流电压表的示值误差 x V －被检直流电压表显示值 o V －多功能校准仪的显示值3、不确定度传播率灵敏系数 1c =x V V ∂)Δ(∂=1 2c =oV V ∂)Δ(∂=-14、标准不确定度评定4.1、输入量x V 的不确定度)(x V u 的评定4.1.1、标准不确定度)(x V u 主要由直流电压表的重复性测量所引入，可以通过连续测量得到测量列，选择10V 点，连续测量10次，所得测量结果如下：平均值:x V =10.0002V单次实验标准偏差如下:)(i x s =1-)-(∑12n V V ni i=0.00042V标准不确定度)(x V u =)(i x s =0.00042V4.2、输入量o V 的不确定度)(o V u 的评定标准不确定度)(o V u 主要由多功能校准仪允差引入。

多功能校准仪经上一级传递，符合其技术指标要求，根据它的技术要求可知校准10V 时允许示值误差为±（0.03%读数+0.02%量程），在测量时允许误差限为±0.005V,半宽为0.005V 。

在该区间内服从均匀分布，取k =3,所以)(o V u =0.005/3=0.0029V5、合成标准不确定6、合成标准不确定度计算以上各项标准不确定度分量是互不相关的,所以合成标准不确定度为：)(+)(=)Δ(22o x V u V u V u =220029.000042.0 =0.0029V7、扩展标准不确定度计算可取包含因子k =2,则扩展不确定度为U =k·)Δ(V u =0.0058V直流电压10V 相对扩展不确定度为U rel =U /Y=0.0058/10×100% =0.058% k =2。
