给排水设计培训资料课件

给排水设计培训资料课件
2024/1/26
1
目录
2024/1/26
• 给排水设计概述 • 给水系统设计 • 排水系统设计 • 消防给水系统设计 • 建筑给排水设计实例分析 • 给排水设计常见问题及解决方案
2
01
给排水设计概述
2024/1/26
3
给排水系统的定义与分类
01
02
03
给水系统
用于供应生活、生产和消防等用水，包括水源、水处理、输水管网、配水管网等部分。
14
污水处理方法及工艺流程
物理处理法
化学处理法
通过物理作用分离、回收废水中不溶解的呈悬浮状态的污染物（包括油膜和油珠）的废水处理法。
通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。
生物处理法
工艺流程
通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质的废水处理法。
2024/1/26
13
排水管网布置与管材选用
2024/1/26
排水管网布置原则
充分利用地形，就近排入水体；根据城市规划布置排水管网；考虑污水利用和污水回用；保护环境，防止污染。
管材选用
根据管道承受的内压和外荷载、管道埋设条件、施工条件、水力条件、经济条件等因素综合考虑。常用管材有钢筋混凝土管、钢管、铸铁管、塑料管等。
管网漏损原因分析
管材老化、接口松动、施工质量差等。
应对措施
定期巡检管网，及时发现并修复漏点；采用高质量管材和接口材料，提高施工质量。
2024/1/26
28
水质污染问题分析及应对措施

给排水系统基础培训(修正版)PPT课件

用来满足人们日常生活中各种卫生要求，收集和排放生活及生产中的污水、废水的设备。 2.0.21 阻火圈
由阻燃膨胀剂制成的，套在硬塑料排水管外壁可在发生火灾时将管道封堵，防止火势蔓延的套圈。
1.大便器
2.洗脸盆 3.浴盆
卫生器具
4.洗涤盆 5.排出管
6.立管 7.横支管
管道及辅助设备
8.支管 9.通气立管 10.伸顶通气管 11.网罩（钢丝球、透气帽） 12.检查口
13.清扫口 14.检查井
其他：存水弯
15.地漏
伸缩节阻火圈
灌水试验
Hale Waihona Puke 污水构筑物化粪池:是一种利用沉淀和厌氧发酵原理去除生活污水中悬浮性有机物的最初级处理构筑物。隔油池 :利用废水中悬浮物和水的比重不同而达到分离的目的。以去除乳化油及其他污染物。
雨水系统
虹吸式雨水系统
虹吸式雨水收集系统是屋面雨水排水的一种形式，是在设计条件下利用雨水斗至排出管之间的有效位差为动力，使系统内部产生负压的雨水排水系统，其水力计算依据为流体力学的伯努利方程。系统适用于各种建筑屋面的雨水排除。
组成：虹吸式屋面雨水收集系统由虹吸雨水斗、连接管、悬吊管、立管、排出管、配套管件和固定件组成。
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量
Study Constantly, And You Will Know Everything. The More You Know, The More Powerful You Will Be
生活给水系统的分类
其中生活热水系统分类 2.1 、普通直供热水系统。 2.2、同程循环热水系统。 2.3 、异程循环热水系统。

给排水设计总论建筑给排水设计培训教程(精品PPT)

智能控制
利用智能控制技术，实时监测给排水设备的运行状态，实现设备的优化运行。
雨水收集与利用系统设计
收集系统
通过雨水收集系统，将雨水收集起来，经过处理后储存。
利用方式
利用处理后的雨水进行绿化灌溉、冲厕、洗车等，减少自来水的使
用。
设计要点
合理规划雨水收集和利用系统，确保系统的稳定性和可靠性。
确定水源和水压
根据建筑规模和地理位置，选择合适的水源和水压，以满足用户需求。
确定给水管网的布置形式
根据建筑规模、地形和水源等因素，选择合适的给水管网布置形式，如环状、枝状等。
设计给水管径和流量
根据用水量计算出给水管径和流量，选择合适的水泵和管材，以满足用户需求。
确定供水压力和供水方式
根据用户需求和建筑高度等因素，确定供水压力和供水方式，如分区供水、并联供水等。
给排水设计总论建筑给排水设计培训教程(精品ppt)
目录
• 给排水设计概述 • 建筑给水系统设计 • 建筑排水系统设计 • 建筑消防给水系统设计 • 节能减排与绿色建筑给排水设计
01 给排水设计概述
给排水设计的定义与重要性
定义
给排水设计是根据建筑物的功能和规范要求，为建筑物提供合理、有效的给水和排水系统的过程。
重要性
给排水设计是建筑物设计中不可或缺的一部分，它直接影响到建筑物的使用功能和居民的生活质量，同时也是节能减排、环境保护的重要环节。
给排水系统的组成与功能
01
02
03
给水系统
包括原水取水、水处理、输配水管网等，负责向建筑物内提供生活和生产所需的用水。
排水系统
包括污水、废水管道、污水处理设施等，负责将建筑物内的污水、废水及时排出并进行处理。

建筑给水排水工程全套ppt课件

03
特点
自动喷水灭火系统具有自动探测火灾、自动报警和自动喷水的功能，灭
火效率高、反应速度快，能够有效降低火灾损失。同时，该系统还具有
结构简单、维护方便等优点。
06
建筑给水排水工程施工图识读
施工图纸组成和内容介绍
施工图纸的组成
封面、目录、设计说明、图例、平面图、系统图、详图等。
内容介绍
包括工程概况、设计范围、给水排水系统说明、主要设备材料表、施工安装要求等。
法兰连接、焊接等
水泵、水箱等附属设备选型及安装
水泵选型
根据设计流量和扬程选择合适的水泵型号和数量，并考虑备用泵的设置
水箱选型
根据设计水量和水压要求选择合适的水箱容积和材质，并考虑水箱的安装位置和连接方式
其他附属设备
包括阀门、止回阀、减压阀、水表等，根据设计要求选择合适的型号和规格，并正确安装和使用
常用图例、符号识别方法
常用图例
水嘴、阀门、管道、卫生器具等。
符号识别方法
掌握各种管道、阀门、设备的图形符号和文字标注，理解其代表的含义和作用。
平面图、系统图识读技巧
要点一
平面图识读技巧
了解平面图的比例和方位，识别管道走向和布局，查看管道规格和连接方式，注意管道附件和设备的配置情况。
要点二
系统图识读技巧
污水处理方法及设备选型
污水处理方法
物理法、化学法、生物法等，根据污水水质、水量和处理要求选择。
污水处理设备选型
格栅、沉砂池、初沉池、曝气池、二沉池等，根据处理工艺和规模选择适当的设备类型和规格。同时要考虑设备的性能、效率、能耗、维护等因素。
04
热水供应系统设计
热水供应系统组成与分类

给排水专业演示稿(共12张PPT)

室内消防给水系统
❖ 室内消火栓给水系统
分为低层建筑室内消火栓给水系统和高层建筑室内消火栓给水系统。一般由消火栓箱、消火栓、水带、水枪、消防管道、消防水池、高位水箱、水泵接合器、加压水泵、报警装置及消防泵启动按钮等组成。
❖ 自动喷水灭火系统
由火灾探测报警系统、喷头、管道系统、水流指示器及控制组件等部分组成。
❖ 闭式自动喷水灭火系统可分为湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿式自动喷水灭火系统和预作用自动喷水灭火系统。
❖ 开式自动喷水灭火系统
可分为雨淋喷水灭火系统、水幕消防系统和水喷雾灭火系统。
消火栓灭火系统的组成
❖ 消火栓设备
包括水枪，水带和消火栓。均安装在消火栓箱内。
消火栓设备一般采用直流式水枪，接口直径分50mm和65mm两种;喷嘴口径有 13mm、16mm、和19mm三种；水带直径有50mm、65mm两种。水带长度分为10m、15m、20m和25m4种规格；水带材质有麻织和化纤两种，有衬橡胶和
排水： 2、本工程由设于鲜肉交易区负一层的地下消防水池、水泵房和相应的室内外给水管网供水。
由火灾探测报警系统、喷头、管道系统、水流指示器及控制组件等部分组成。
盥鲜洗肉1、区、淋浴本和工餐饮程。卫生间排水为污废分流方式。
设置贮水池、水泵和水箱的给水方式；
水2带直、径生有5活0mm污、水65m经m两化种。粪池处理后排入园区污水管网。
自动ቤተ መጻሕፍቲ ባይዱ水灭火系统
❖ 喷头
可分为闭式喷头和开式喷头，是自动喷水灭火系统的关键部件，担负着探测火灾、启动系统和喷水灭火的任务。闭式喷头按热敏原件不同可分为易熔金属元件喷头和玻璃球喷头两种，用于闭式自动喷水灭火系统。当达到一定温度时热敏原件开式释放，自动喷水。

给排水培训PPT课件

填料函)、填料、液封环、填料压盖和双头螺栓

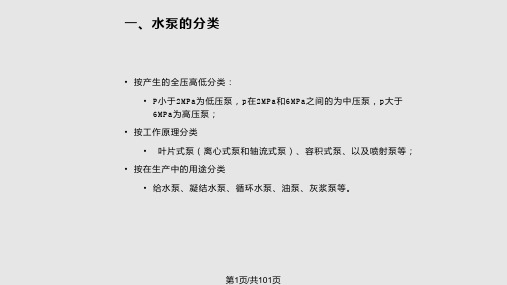

一、水泵的分类
• 按产生的全压高低分类： • P小于2MPa为低压泵，p在2MPa和6MPa之间的为中压泵，p大于 6MPa为高压泵；
• 按工作原理分类 • 叶片式泵（离心式泵和轴流式泵）、容积式泵、以及喷射泵等；
• 按在生产中的用途分类 • 给水泵、凝结水泵、循环水泵、油泵、灰浆泵等。
第1页/共101页
级叶轮导轮上的导叶数一般为4—8片，导叶的入口角
一般为8°一16°，叶轮与导叶间的径向单侧间隙约为
lmm。若间隙过大，效率会降低；间隙过小，则会引起
振动和噪声。与蜗壳相比，采用导轮的分段式多级离心
泵的泵壳容易制造，转能的效率也较高。但安装检修较
蜗壳困难。另外，当工况偏离设计工况时，液体流出叶
轮时的运动轨迹与导叶形状不一致，使其产生较大的冲
注：水泵的比转数是由最佳工况下的转速、流量和扬程组成的一个有因次的相似特征数。
第16页/共101页
四水泵的汽蚀现象
1 汽蚀发生的机理及危害 2 提高离心机抗汽蚀性能和措施
第17页/共101页
1 汽蚀发生的机理及危害
(1)汽蚀发生的机理 (2)汽蚀发生的危害
第18页/共101页
（1）汽蚀发生的机理
第8页/共101页
典型的混流泵结构图
第9页/共101页
• 4、容积式水泵：是利用电动机驱动部件（活塞、齿轮等）使工作室的容积发生周期性的改变，依靠压差使流体流动，从而达到输送流体的目的。其特点是结构简单、轻便紧凑、工作可靠，在电厂中常用于流量较小的润滑油系统中（如锅炉送引风机的润滑油泵）。
1—18所示。图1—18 (a)为平环式，
结构简单，制造方便。但密封效果差；

2024版技能给排水培训课件

雨水利用途径
阐述雨水在城市绿化、道路清洗、景观补水等方面的利用途径和效益。
雨水利用系统设计
讲解雨水利用系统的设计理念、组成要素和设计方法，包括雨水收集系统、储存系统和利用系统等。
雨水排放管网维护
管网巡查与检测
介绍管网巡查的方法、频次和注意事项，以及管道检测的技术手段和操作流程。
维护与保养
阐述雨水排放管网的日常维护和保养措施，包括清淤、疏通、除锈、防腐等。
排水定义
排放生活和生产中的各种污水、废水、雨水的工程设施，包括污水收集、输送、处理、排放和再利用等。
分类方式
按用途可分为生活给排水、生产给排水、消防给排水等；按系统形式可分为合流制和分流制。
系统组成及功能
给水系统组成
取水构筑物、水泵、输水管道、给水处理厂、配水管网等。
排水系统组成
污水收集设施、排水管道、污水处理厂、排放口等。
《污水综合排放标准》等国家环保标准；
地方环保法规及行业标准要求。
THANKS.
功能作用
给水系统主要满足生活和生产用水需求，保障供水水质、水量和水压；排水系统主要收集、输送、处理和排放污水和废水，保护环
境和人类健康。
设计原则与规范
01
02
03
设计原则
安全、经济、合理、环保，满足用户需求，符合国家和地方相关法规和标准。
设计规范
遵循《建筑给水排水设计规范》、《室外排水设计规范》等相关规范，确保设计质量和可靠性。
制定风险控制措施
根据评估结果，制定相应的预防和控制措施，降低风险。
应急预案制定及演练实施
应急预案制定
针对可能发生的突发事件，制定应急组织、通讯联络、现场处置、医疗救护、安全防护等方面的预案；

给排水培训课件pptx

06
CATALOGUE
给排水系统常见问题及解决方案
给水管道常见问题及解决方案
问题1
管道老化、漏水
解决方案
定期检查和更换老化管道，采用高质量的管道材料和连接方式。
问题2
水压不足
解决方案
增设加压设备或调整水泵参数，确保供水压力稳定且满足需求。
水质污染
问题3
解决方案
安装水质净化设备，定期对管道进行清洗和消毒，确保供水水质符合标准。
施工方法
包括测量放线、沟槽开挖、管道安装、检查井砌筑、闭水试验等步骤。
验收标准
管道安装完成后，需进行严密性试验和闭水试验，确保管道不渗不漏，符合设计要求和相关规范标准。同时，还需检查管道的坐标、标高、坡度等参数是否符合要求，以及检查井的砌筑质量和井盖安装情况等。
04
CATALOGUE
水泵及水箱选型与安装
水泵及水箱常见问题及解决方案
问题1
水泵故障
01
02
解决方案
定期对水泵进行维护和保养，及时更换损坏的零部件；确保水泵运行环境良好，避免过载和空转。
Байду номын сангаас问题2
水箱溢水或缺水
03
问题3
噪音和振动
05
04
解决方案
检查并调整水箱进出水阀门和浮球开关，确保水位控制准确；定期清洗水箱，避免杂质和藻类滋生。
06
给排水系统的发展历程
古代给排水系统
古罗马时期已出现较为完善的给排水设施，如公共浴室、下水道
等。
近代给排水系统
19世纪工业革命后，随着城市化进程的加快，给排水系统得到了快速发展，出现了集中供水、污水处理等新技术。

给排水工程ppt课件(2024)

介绍输水管网的设计原则、管材选择、管道埋设、附属设施设置等方面的内容，以及设计中需要注意的问法，对输水管网进行优化设计，降低管网漏损和能耗，提高供水效率和经济性。
10
03
排水系统设计
2024/1/28
11
污水排放标准及分类方法
污水排放标准
01
取水构筑物施工与运行管理
介绍取水构筑物的施工方法、验收标准以及运行管理要求，确保取水构筑物的安全稳定运行。
8
水质净化方法及设备
水质净化方法
包括物理法、化学法和生物法等水质净化方法，以及各方法的原理、适用范围和优缺点。
水质净化系统设计与优化
根据原水水质和出水水质要求，设计合理的水质净化工艺流程，并进行系统优化，提高净化效率和经济性。
雨水利用
将收集到的雨水进行处理后，可用于绿化灌溉、道路清洗、冲厕等用途。
雨水排放
对于无法利用的雨水，应通过设置合理的排水系统将其排放至指定地点，避免造成城市内涝等问题。
2024/1/28
21
雨水管道设计参数及计算方法
设计参数
包括管道材质、管径、坡度、埋深等。
VS
计算方法
根据设计流量和设计参数，采用水力计算等方法确定管道的具体尺寸和布局。
分类
根据工程性质和服务对象，给排水工程可分为市政给排水、建筑给排水和工业给排水等。
2024/1/28
4
给排水系统组成及功能
给水系统
包括水源、水处理设施、输水管网、配水管网等，主要功能是为生活和生产提供符合水质标准的水。
排水系统
包括污水收集管网、污水处理设施、排放管网等，主要功能是收集、处理和排放生活污水、工业废水和雨水。

给排水培训课件(ppt 87页)

建筑设计防火规范（水专业部分）
• 8.1.7 设置火灾自动报警系统和需要联动控制的消防设备的建筑（群）应设置消防控制室。消防控制室的设置应符合下列规定：（电气专业）
• 1 单独建造的消防控制室，其耐火等级不应低于二级； • 2 附设在建筑内的消防控制室，宜设置在建筑内首层或地
下一层，并宜布置在靠外墙部位； • 3 不应设置在电磁场干扰较强及其他可能影响消防控制设
建筑设计防火规范（水专业部分）
• 8.1 一般规定 • 8.1.1 消防给水和消防设施的设置应根据建筑的用途及其重
要性、火灾危险性、火灾特性和环境条件等因素综合确定。 • 建筑的消防给水和其他主动消防设施设计，应充分考虑建
筑的类型及火灾危险性、建筑高度、使用人员的数量与特性、发生火灾可能产生的危害和影响、建筑的周边环境条件和需配置的消防设施的适用性，使之早报警、快速灭火、及时排烟，从而保障人员及建筑的消防安全。本规范对有些场所设置主动消防设施的类别虽有规定，但并不限制应用更好、更有效或更经济合理的其他消防设施。对于某些新技术、新设备的应用，应根据国家有关规定在使用前提出相应的使用和设计方案与报告、并进行必要的论证或试验，以切实保证这些技术、方法、设备或材料在消防安全方面的可行性与应用的可靠性。
建筑设计防火规范（水专业部分）
• 8.1.9 设置在建筑内的防排烟风机应设置在不同的专用机房内，有关防火分隔措施应符合本规范第6.2.7 条的规定。（暖通）
• 8.1.10 高层住宅建筑的公共部位和公共建筑内应设置灭火器，其他住宅建筑的公共部位宜设置灭火器。
• 灭火器是扑救建筑初起火最方便、经济、有效的消防器材。人员发现火情后，首先应考虑采用灭火器进行处置与扑救。灭火器的配置要根据建筑物内可燃物的燃烧特性和火灾危险性、不同场所中工作人员的特点、建筑的内外环境条件等因素，按照现行国家标准《建筑灭火器配置设计规范》GB 50140和其他有关专项标准的规定进行设计。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

用途供给各类消防设备特点

用水量大对水质无特殊要求压力要求高

分类消火拴给水系统自动喷水灭火系统
2.2 给水系统的设置

独立的给水系统共用给水系统

生活——消防给水系统生产——消防给水系统生活——生产给水系统生活——生产——消防给水系统
2.３建筑内给水系统组成
水表的安装要求

安装在便于检修和读数，不受曝晒、不结冻、不受污染及机械损伤的地方。为使水流平稳，计量准确，水表前后应有符合产品要求的直线管段。螺翼式水表前应有8~10倍公称直径的直线段；旋翼式水表前后应有300mm直线段。
2.3.3 给水管道

分类

支管干管总干管

给水管材管材的选择
2.2 给排水课程体系

市政给水工程小区给水工程室内给水工程室内排水工程小区排水工程市政排水工程
室外给水工程给水工程建筑给水工程
给排水工程
建筑排水工程
排水工程
室外排水工程
给水排水系统图
水源
一泵站
净水厂
二泵站
室外给水管网建筑给水排水
水源
污水处理厂
污水泵站
室外排水管网

引入管水表节点给水管道给水附件升压和贮水设备热水
系统图
建筑内给水系统组成图
贮水设备
水表节点
引入管
升压
2.3.1 引入管

室外给水管网与室内给水管网之间的联络管.
2.3.2 水表与水表节点

水表节点

总管水表节点户内水表节点水表类别水表附件水表的安装要求

水表

总管水表节点

水表节点是指引入管上装设的水表及其前后设置的闸门、泄水装置的总称。
室外给水管网
水表引入管
立管
户内水表节点
热水
冷水
水表类别

螺翼式水表大口径，阻力小，计量范围大。旋翼式水表小口径，阻力大，计量范围小。干式水表构造简单，计量精确，对水质要求高湿式水表精度低，计数机件不受水中杂质影响
给水管材

钢管（镀锌钢管、非镀锌钢管）、不锈钢管、铸铁管铜管塑料管

PVC-U 管（硬聚氯乙烯管） PP-R 管（聚丙乙烯管） PVC-C管（氯化聚氯乙烯管） PEX管（交联聚乙烯管） PAP管（铝塑复合管）钢塑复合管
钢管及连接件

钢管及连接件钢管的规格不锈钢管规格

第2章建筑内部给水系统

给水系统的分类给水系统的设置给水系统的组成给水方式给水管道的布置和敷设水质防护
2.1 建筑内给水系统的分类
给水系统
生活给水系统
生产给水系统
消防给水系统
2.1.1 生活给水系统

概念
供给人们饮用、盥洗、沐浴、烹饪用水。国内通常将饮用水与杂用水系统合为一，统称生活给水系统。生活饮用水系统杂用水系统
1.1 课程性质和任务

课程性质
建筑给水排水工程是为建筑提供方便，舒适，卫生，安全的生活与生产环境的应用科学。属于专业课。

课程任务
给水工程的任务：经济合理，安全可靠地供给建筑内的人们生活用水，生产用水，消防用水，并满足各用水对象对水量，水质，水压的要求。排水工程的任务：把建筑内人们生活与生产中产生的污水，废水以及屋顶的大气降水经济可靠，有组织，分系统地收集，及时排除和处理，保证环境卫生和防止水体被污染。
钢管的规格
不锈钢管规格
给水铸铁管
ＰＶＣ－Ｕ管
规格
塑料管的规格
管材的选择
1）埋地管材，应具有耐腐蚀性和承受荷载的能力。 2）给水管道应用耐腐蚀和安装连接方便的管材。 3）室外明敷管道一般不宜采用铝塑复合管、给水塑料管。 4）当环境温度大于60℃或因热源辐射使管壁温度高于 60℃的环境中，不得采用PVC-U管。 5）当采用塑料管材时，系统压力≯0.6MP ，水温不超过管材的规定。 6）给水泵房内管道宜采用法兰连接的衬塑钢管或涂塑钢管及配件。
１.3 课程主要内容
建筑给水排水工程课程的主要内容包括建筑内部的给水、消防给水、排水、雨水、热水供应以及水景、游泳池给水排水、小区给水排水、中水工程、特殊地区建筑给排水、直接饮用水技术以及雨水回用有关内容的基本理论、设计原理及方法，同时还涉及安装、管理方面的基本知识和技术。
１.4 教材与参考书

特点

用水量不均匀水质应满足《生活饮用水卫生标准》
2.1.2 生产给水系统

作用
供给生产原料和产品洗涤、设备冷却及产品制造过程用水。

生产给水系统分类

循环给水系统复用水给水系统软化水给水系统纯水给水系统用水量均匀水质要求差异大用水规律性强

特点

2.1.3 消防给水系统
2.3.4 给水附件

配水附件
各式出流的龙头

调节附件
截止阀、闸板阀、止回阀、安全阀、球阀、减压阀、浮球阀等各种控制和调节流量的阀门。
龙头构造图
螺翼式水表

大口径水表 (D=50-50mm) 水流阻力小，适用于测量大流量。
水平螺翼式水表
水平螺翼可拆卸传干式水表
螺翼式水表参数
各种类型的旋翼式水表
旋翼式水表参数
水表附件

闸门：关闭管网，以便修理和拆换水表。泄水阀：检修时放空管网，检测水表精度、测进户点压力。旁通管：设有消火拴的建筑物、因断水可能影响生产的建筑、不允许断水的建筑物如只有一条引入管时，应绕水表装旁通管，以提高安全供水的可靠性。
给排水培训
第一章
绪论
第二章建筑内部给水系统第四章给水系统计算
第六章建筑排水系统第八章雨水排除系统
目
第三章给水压力与设备
第五章消防给水系统
录
第七章排水系统计算第九章热水供应系统
第十章热水供应系统计算
返回首页
第１章

绪论
课程性质和任务课程体系课程的主要内容教材和主要参考书

教材
王增长主编．建筑给水排水工程（第４版）. 中国建筑工业出版社．

主要参考书

马金主编．建筑给水排水工程．清华大学出版张自杰主编. 排水工程（第４版）．中国建筑工业出版社严煦世，范瑾初主编. 给水工程（第４版）．中国建筑工业出版社姚雨霖主编.城市给水排水（第２版）．中国建筑工业出版社
